Gazga tozalanishni kompleks o’rnatish

3
9to'rtburchak maydonni bosish orqali ochiladi
kuzatilishi kerak bo'lgan ob'ekt nomiga muvofiq asosiy ob'ektlarning mnemonik
diagrammalari. Ba'zi GPP ob'ektlarining mnemonik diagrammalariga GPP ob'ektlari
holatini va ushbu ob'ektlarni boshqarishni yanada chuqurroq kuzatish imkonini
beradigan qo'shimcha mnemonik diagrammalar mavjud. Qo'shimcha mnemonik
diagrammalar mos keladigan funktsiya nomiga ega to'rtburchaklar maydonni yoki
BP CGTU ob'ektining mnemonik diagramma qurilmasi rasmini bosish orqali
ochiladi.

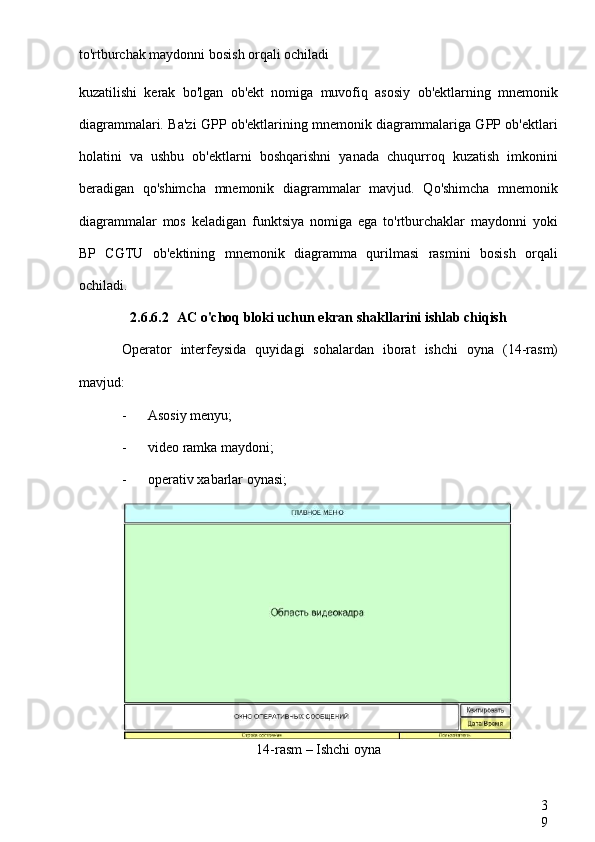

2.6.6.2 AC o'choq bloki uchun ekran shakllarini ishlab chiqish
Operator interfeysida quyidagi sohalardan iborat ishchi oyna (14-rasm)
mavjud:
- Asosiy menyu;
- video ramka maydoni;
- operativ xabarlar oynasi;
14-rasm – Ishchi oyna

3
3- Yakka tartibdagi yong'in signalizatsiya halqalarining sxemalari turli
kabellarda yotqizilishi kerak.

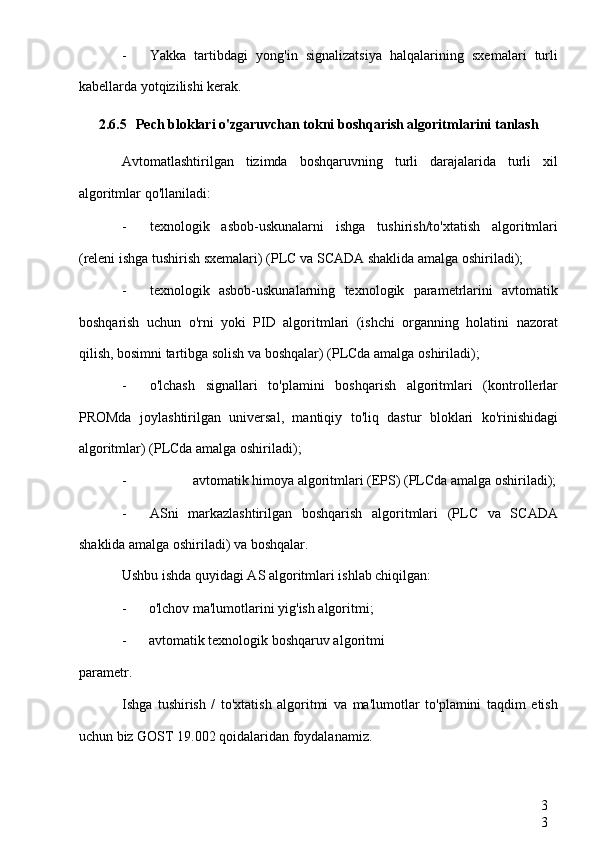

2.6.5 Pech bloklari o'zgaruvchan tokni boshqarish algoritmlarini tanlash
Avtomatlashtirilgan tizimda boshqaruvning turli darajalarida turli xil
algoritmlar qo'llaniladi:
- texnologik asbob-uskunalarni ishga tushirish/to'xtatish algoritmlari
(releni ishga tushirish sxemalari) (PLC va SCADA shaklida amalga oshiriladi);
- texnologik asbob-uskunalarning texnologik parametrlarini avtomatik
boshqarish uchun o'rni yoki PID algoritmlari (ishchi organning holatini nazorat
qilish, bosimni tartibga solish va boshqalar) (PLCda amalga oshiriladi);
- o'lchash signallari to'plamini boshqarish algoritmlari (kontrollerlar
PROMda joylashtirilgan universal, mantiqiy to'liq dastur bloklari ko'rinishidagi
algoritmlar) (PLCda amalga oshiriladi);
- avtomatik himoya algoritmlari (EPS) (PLCda amalga oshiriladi);
- ASni markazlashtirilgan boshqarish algoritmlari (PLC va SCADA
shaklida amalga oshiriladi) va boshqalar.
Ushbu ishda quyidagi AS algoritmlari ishlab chiqilgan:
- o'lchov ma'lumotlarini yig'ish algoritmi;
- avtomatik texnologik boshqaruv algoritmi
parametr.
Ishga tushirish / to'xtatish algoritmi va ma'lumotlar to'plamini taqdim etish
uchun biz GOST 19.002 qoidalaridan foydalanamiz.

3

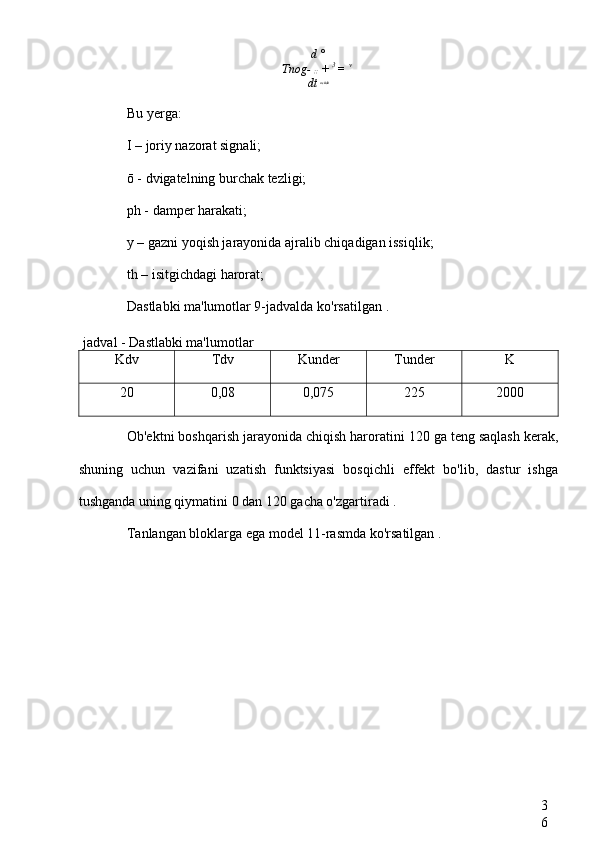

6d °
Tnog- ;; + 3
= v
dt ostida
Bu yerga:
I – joriy nazorat signali;
ō - dvigatelning burchak tezligi;
ph - damper harakati;
y – gazni yoqish jarayonida ajralib chiqadigan issiqlik;
th – isitgichdagi harorat;
Dastlabki ma'lumotlar 9-jadvalda ko'rsatilgan .
jadval - Dastlabki ma'lumotlar
Kdv Tdv Kunder Tunder K
20 0,08 0,075 225 2000
Ob'ektni boshqarish jarayonida chiqish haroratini 120 ga teng saqlash kerak,
shuning uchun vazifani uzatish funktsiyasi bosqichli effekt bo'lib, dastur ishga
tushganda uning qiymatini 0 dan 120 gacha o'zgartiradi .
Tanlangan bloklarga ega model 11-rasmda ko'rsatilgan .

Приложение Е Мнемосхема АС
БП
5
8boshqa chastotalardagi elektromagnit to'lqinlarning keng diapazoni.
Radiatsiyaning past dozalari saratonga, asab, endokrin va yurak-qon tomir
tizimlarining buzilishiga olib kelishi mumkin, agar ta'sir qilish to'xtatilsa, ular
qaytariladi. Funktsional o'zgarishlarning qaytarilishi cheksiz emas va
nurlanishning intensivligi, davomiyligi va organizmning individual xususiyatlari
bilan belgilanadi.
[12] da tavsiflangan asosiy standartlarga rioya qilish kerak . Darajali
talablar
FDA bilan jihozlangan ish joylaridagi elektromagnit maydonlar 27-jadvalda
keltirilgan.
27-jadval - Ish joylarida shaxsiy kompyuterlar tomonidan ishlab
chiqarilgan EMFning vaqtinchalik ruxsat etilgan darajalari
Elektromagnit nurlanish ta'sirini kamaytirish uchun quyidagi choralar
ko'riladi:
• monitordan xodimgacha bo'lgan masofa kamida 50 sm bo'lishi kerak;
• ekranni himoya qiluvchi filtrlardan foydalanish.
4.1.3 Xavf tahlili
4.1.3.1 elektr xavfsizligi
Shaxsiy kompyuterlar va periferik qurilmalar odamlar uchun elektr

2

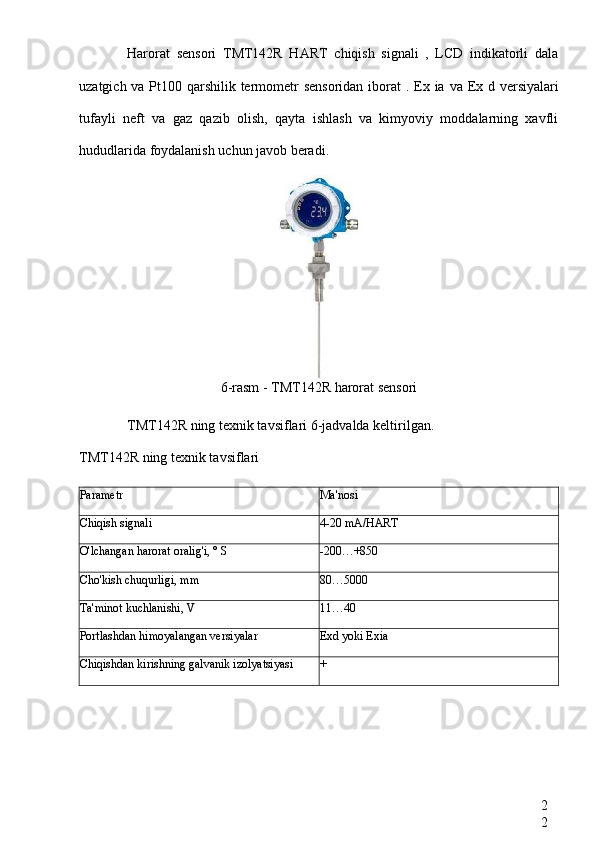

2Harorat sensori TMT142R HART chiqish signali , LCD indikatorli dala
uzatgich va Pt100 qarshilik termometr sensoridan iborat . Ex ia va Ex d versiyalari
tufayli neft va gaz qazib olish, qayta ishlash va kimyoviy moddalarning xavfli
hududlarida foydalanish uchun javob beradi.
6-rasm - TMT142R harorat sensori
TMT142R ning texnik tavsiflari 6-jadvalda keltirilgan.
TMT142R ning texnik tavsiflari
Parametr Ma'nosi
Chiqish signali 4-20 mA/HART
O'lchangan harorat oralig'i, ° S -200…+850
Cho'kish chuqurligi, mm 80…5000
Ta'minot kuchlanishi, V 11…40
Portlashdan himoyalangan versiyalar Exd yoki Exia
Chiqishdan kirishning galvanik izolyatsiyasi +

4

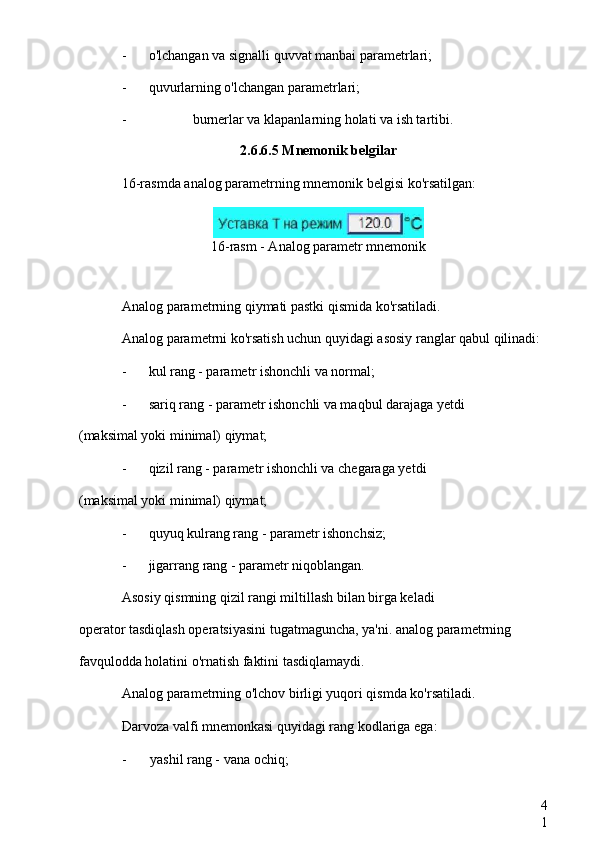

1- o'lchangan va signalli quvvat manbai parametrlari;
- quvurlarning o'lchangan parametrlari;
- burnerlar va klapanlarning holati va ish tartibi.
2.6.6.5 Mnemonik belgilar
16-rasmda analog parametrning mnemonik belgisi ko'rsatilgan:
16-rasm - Analog parametr mnemonik
Analog parametrning qiymati pastki qismida ko'rsatiladi.
Analog parametrni ko'rsatish uchun quyidagi asosiy ranglar qabul qilinadi:
- kul rang - parametr ishonchli va normal;
- sariq rang - parametr ishonchli va maqbul darajaga yetdi
(maksimal yoki minimal) qiymat;
- qizil rang - parametr ishonchli va chegaraga yetdi
(maksimal yoki minimal) qiymat;
- quyuq kulrang rang - parametr ishonchsiz;
- jigarrang rang - parametr niqoblangan.
Asosiy qismning qizil rangi miltillash bilan birga keladi
operator tasdiqlash operatsiyasini tugatmaguncha, ya'ni. analog parametrning
favqulodda holatini o'rnatish faktini tasdiqlamaydi.
Analog parametrning o'lchov birligi yuqori qismda ko'rsatiladi.
Darvoza valfi mnemonkasi quyidagi rang kodlariga ega:
- yashil rang - vana ochiq;

Приложение Д Алгоритм сбора
данных
5

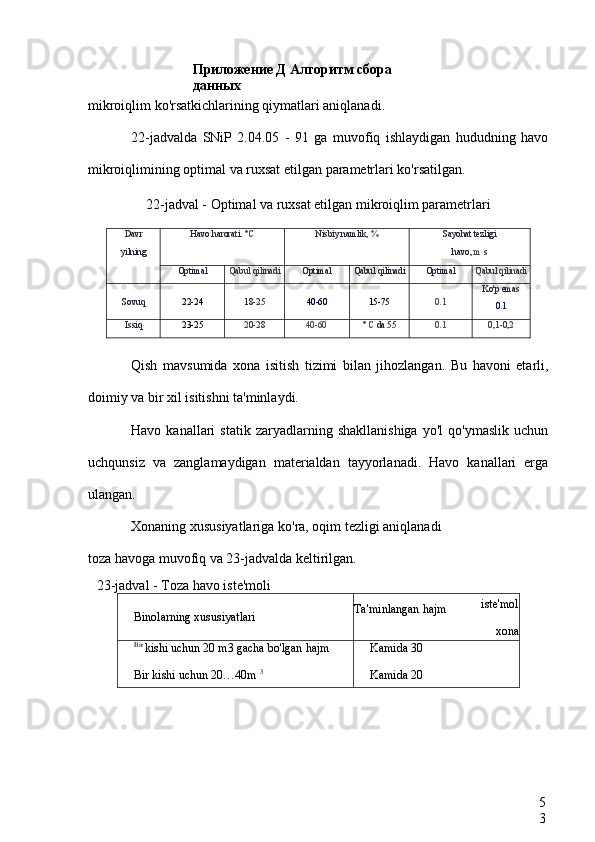

3mikroiqlim ko'rsatkichlarining qiymatlari aniqlanadi.
22-jadvalda SNiP 2.04.05 - 91 ga muvofiq ishlaydigan hududning havo
mikroiqlimining optimal va ruxsat etilgan parametrlari ko'rsatilgan.
22-jadval - Optimal va ruxsat etilgan mikroiqlim parametrlari
Davr
yilning Havo harorati. °C Nisbiy namlik, % Sayohat tezligi
havo, m s
Optimal Qabul qilinadi Optimal Qabul qilinadi Optimal Qabul qilinadi
Sovuq 22-24 18-25 40-60 15-75 0.1 Ko'p emas
0.1
Issiq 23-25 20-28 40-60 ° C da 55 0.1 0,1-0,2
Qish mavsumida xona isitish tizimi bilan jihozlangan. Bu havoni etarli,
doimiy va bir xil isitishni ta'minlaydi.
Havo kanallari statik zaryadlarning shakllanishiga yo'l qo'ymaslik uchun
uchqunsiz va zanglamaydigan materialdan tayyorlanadi. Havo kanallari erga
ulangan.
Xonaning xususiyatlariga ko'ra, oqim tezligi aniqlanadi
toza havoga muvofiq va 23-jadvalda keltirilgan.
23-jadval - Toza havo iste'moli
Binolarning xususiyatlari Ta'minlangan hajm iste'mol
xona
Bir
kishi uchun 20 m3 gacha bo'lgan hajm Kamida 30
Bir kishi uchun 20…40m 3
Kamida 20

5

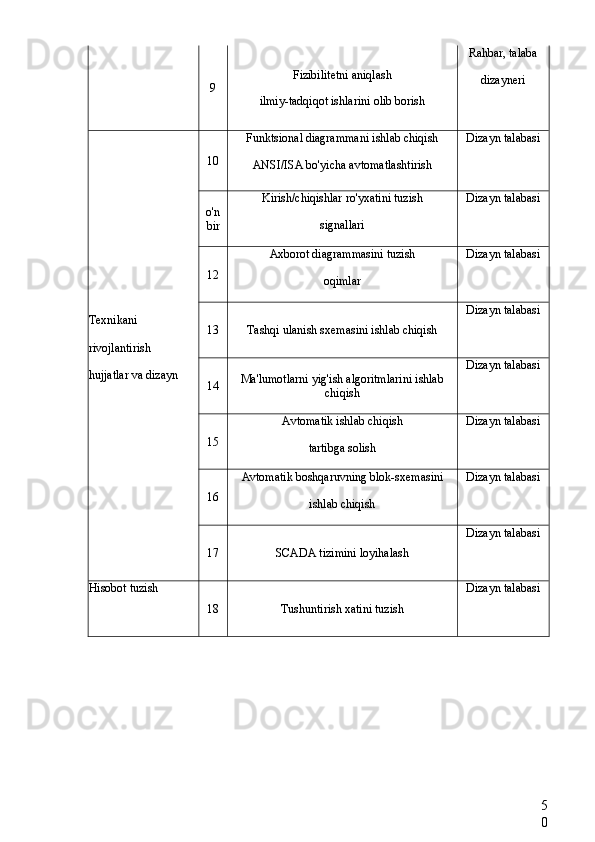

09 Fizibilitetni aniqlash
ilmiy-tadqiqot ishlarini olib borish Rahbar, talaba
dizayneri
Texnikani
rivojlantirish
hujjatlar va dizayn 10 Funktsional diagrammani ishlab chiqish
ANSI/ISA bo'yicha avtomatlashtirish Dizayn talabasi
o'n
bir Kirish/chiqishlar ro'yxatini tuzish
signallari Dizayn talabasi
12 Axborot diagrammasini tuzish
oqimlar Dizayn talabasi
13 Tashqi ulanish sxemasini ishlab chiqish Dizayn talabasi
14 Ma'lumotlarni yig'ish algoritmlarini ishlab
chiqish Dizayn talabasi
15 Avtomatik ishlab chiqish
tartibga solish Dizayn talabasi
16 Avtomatik boshqaruvning blok-sxemasini
ishlab chiqish Dizayn talabasi
17 SCADA tizimini loyihalash Dizayn talabasi
Hisobot tuzish
18 Tushuntirish xatini tuzish Dizayn talabasi

Приложение Е Мнемосхема АС
БП
5
44.1.1.2 Ish joyining etarli darajada yoritilmaganligi; tabiiy yorug'likning
etishmasligi yoki etishmasligi
Sanoat yoritgichlari inson mehnat sharoitlarining ajralmas elementidir. Ish
joyini to'g'ri tashkil etilgan yoritish bilan insonning ko'rish xavfsizligi va uning
asab tizimining normal holati, shuningdek ishlab chiqarish jarayonida xavfsizlik
ta'minlanadi. Mehnat unumdorligi va mahsulot sifati bevosita yoritishga bog'liq.
Ish joyini oqilona yoritish jarohatlar va ko'plab kasbiy kasalliklarning
oldini olishga yordam beradi. To'g'ri tashkil etilgan yoritish qulay mehnat
sharoitlarini yaratadi, samaradorlikni oshiradi, odamga tonik ta'sir ko'rsatadi,
yaxshi kayfiyatni yaratadi, yuqori asabiy faoliyatning asosiy jarayonlari oqimini
yaxshilaydi va mehnat unumdorligini oshiradi. Monitor oldida doimiy faoliyat
tufayli vizual zo'riqish paydo bo'ladi.
Avtomatlashtirilgan boshqaruv tizimi operatorining ish joyi yoki ish joyi
shunday yoritilganki, ish jarayoni ko'zni zo'riqtirmasdan, yorug'lik manbai nurlari
bilan to'g'ridan-to'g'ri aloqa qilmasdan aniq ko'rinadi.
ko'zlar. Bundan tashqari, talab qilinadigan yorug'lik darajasi vizual ishlarning
aniqlik darajasi bilan belgilanadi. Diskriminatsiya ob'ektining eng kichik o'lchami
0,5 - 1 mm. Xonada tabiiy yorug'lik mavjud. Yoritish standartlari [9] va sanoat

4

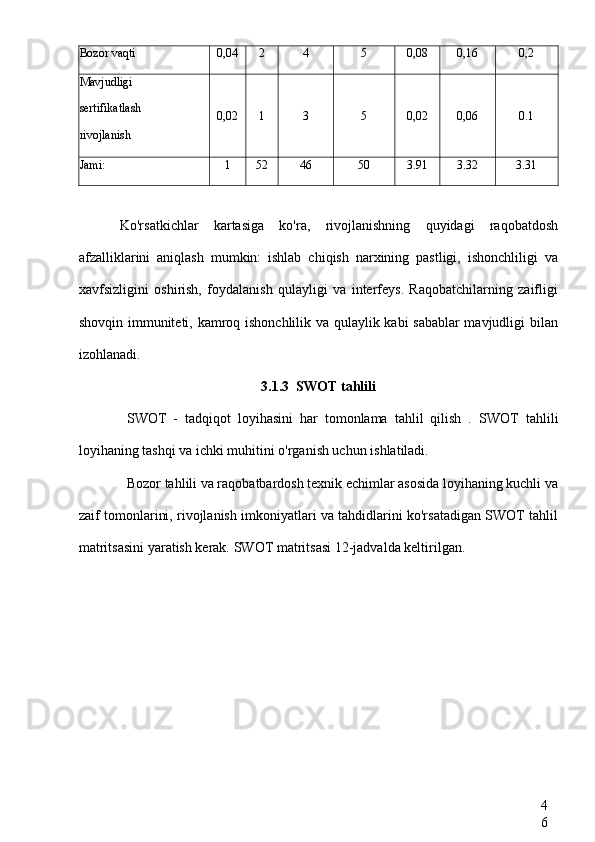

6Bozor vaqti 0,04 2 4 5 0,08 0,16 0,2
Mavjudligi
sertifikatlash
rivojlanish 0,02 1 3 5 0,02 0,06 0.1
Jami: 1 52 46 50 3.91 3.32 3.31
Ko'rsatkichlar kartasiga ko'ra, rivojlanishning quyidagi raqobatdosh
afzalliklarini aniqlash mumkin: ishlab chiqish narxining pastligi, ishonchliligi va
xavfsizligini oshirish, foydalanish qulayligi va interfeys. Raqobatchilarning zaifligi
shovqin immuniteti, kamroq ishonchlilik va qulaylik kabi sabablar mavjudligi bilan
izohlanadi.

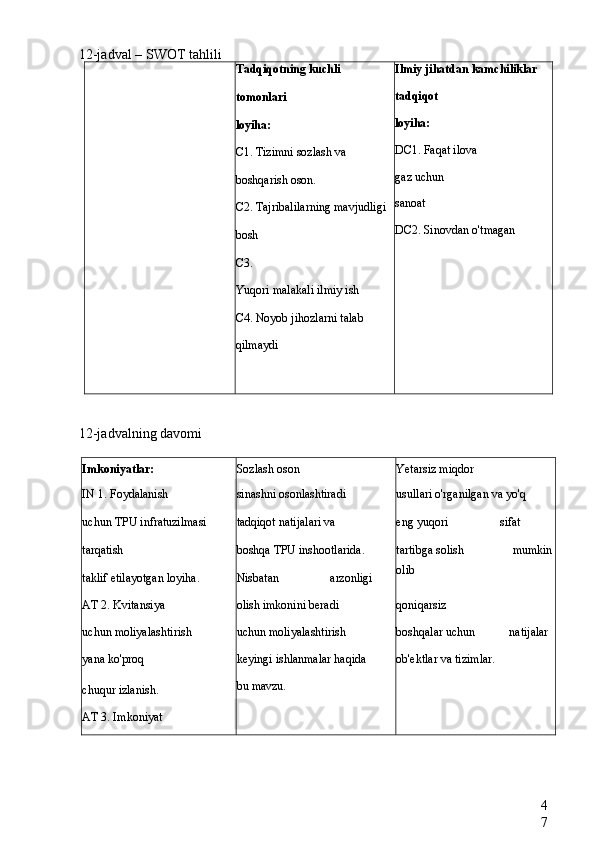

3.1.3 SWOT tahlili
SWOT - tadqiqot loyihasini har tomonlama tahlil qilish . SWOT tahlili
loyihaning tashqi va ichki muhitini o'rganish uchun ishlatiladi.
Bozor tahlili va raqobatbardosh texnik echimlar asosida loyihaning kuchli va
zaif tomonlarini, rivojlanish imkoniyatlari va tahdidlarini ko'rsatadigan SWOT tahlil
matritsasini yaratish kerak. SWOT matritsasi 12-jadvalda keltirilgan.

1

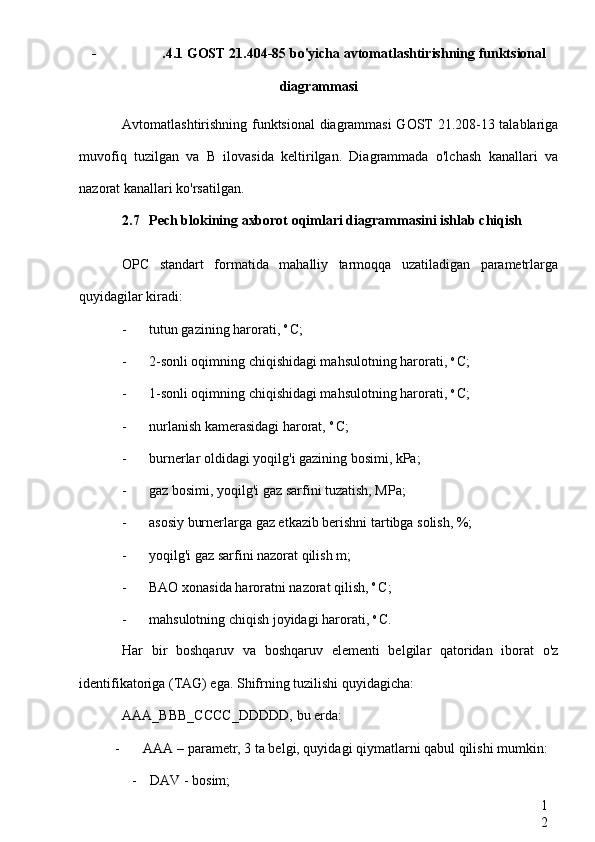

2- .4.1 GOST 21.404-85 bo'yicha avtomatlashtirishning funktsional
diagrammasi
Avtomatlashtirishning funktsional diagrammasi GOST 21.208-13 talablariga
muvofiq tuzilgan va B ilovasida keltirilgan. Diagrammada o'lchash kanallari va
nazorat kanallari ko'rsatilgan.
2.7 Pech blokining axborot oqimlari diagrammasini ishlab chiqish
OPC standart formatida mahalliy tarmoqqa uzatiladigan parametrlarga
quyidagilar kiradi:
- tutun gazining harorati, o
C;
- 2-sonli oqimning chiqishidagi mahsulotning harorati, o
C;
- 1-sonli oqimning chiqishidagi mahsulotning harorati, o
C;
- nurlanish kamerasidagi harorat, o
C;
- burnerlar oldidagi yoqilg'i gazining bosimi, kPa;
- gaz bosimi, yoqilg'i gaz sarfini tuzatish, MPa;
- asosiy burnerlarga gaz etkazib berishni tartibga solish, %;
- yoqilg'i gaz sarfini nazorat qilish m;
- BAO xonasida haroratni nazorat qilish, o
C;
- mahsulotning chiqish joyidagi harorati, o
C.

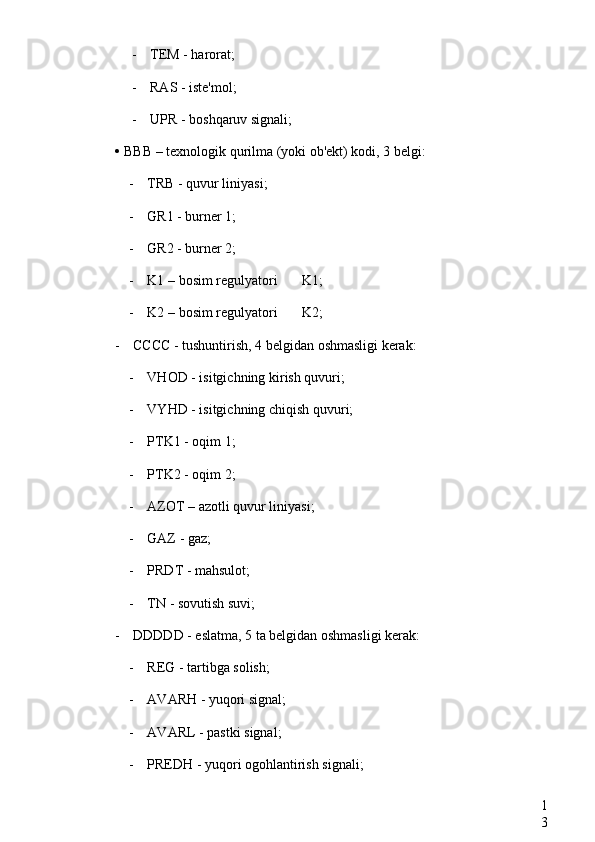

Har bir boshqaruv va boshqaruv elementi belgilar qatoridan iborat o'z
identifikatoriga (TAG) ega. Shifrning tuzilishi quyidagicha:
AAA_BBB_CCCC_DDDDD, bu erda:
- AAA – parametr, 3 ta belgi, quyidagi qiymatlarni qabul qilishi mumkin:
- DAV - bosim;

3
5ko'rsatilgan.

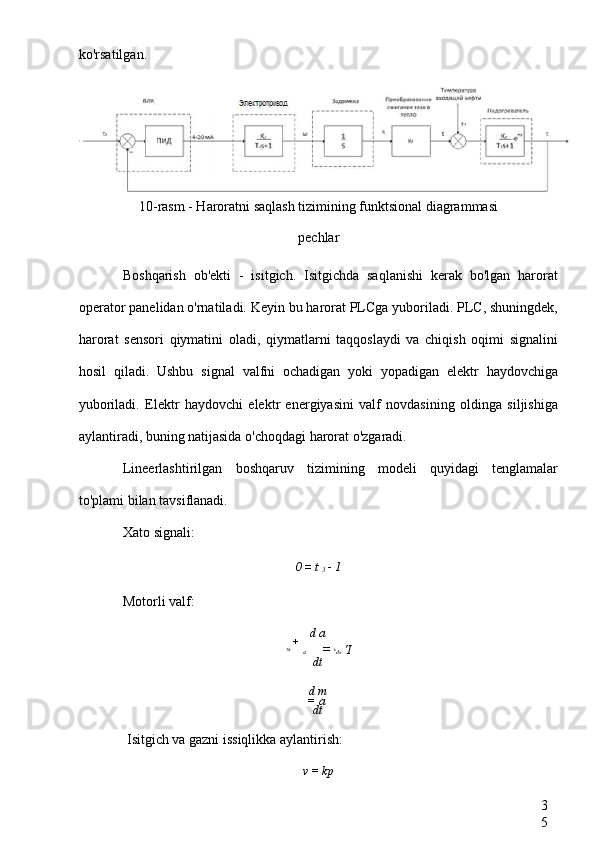

10-rasm - Haroratni saqlash tizimining funktsional diagrammasi
pechlar
Boshqarish ob'ekti - isitgich. Isitgichda saqlanishi kerak bo'lgan harorat
operator panelidan o'rnatiladi. Keyin bu harorat PLCga yuboriladi. PLC, shuningdek,
harorat sensori qiymatini oladi, qiymatlarni taqqoslaydi va chiqish oqimi signalini
hosil qiladi. Ushbu signal valfni ochadigan yoki yopadigan elektr haydovchiga
yuboriladi. Elektr haydovchi elektr energiyasini valf novdasining oldinga siljishiga
aylantiradi, buning natijasida o'choqdagi harorat o'zgaradi.
Lineerlashtirilgan boshqaruv tizimining modeli quyidagi tenglamalar
to'plami bilan tavsiflanadi.
Xato signali:
0 = t
3 - 1
Motorli valf:
d a
Tdv +
a = k
dv 'I
dt
d m
= a
dt
Isitgich va gazni issiqlikka aylantirish:
v = kp

4

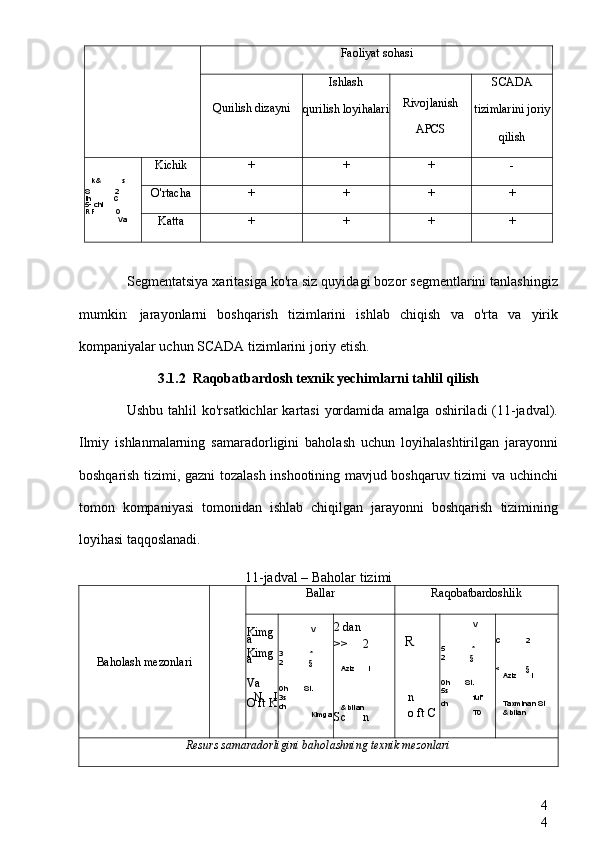

4Faoliyat sohasi
Qurilish dizayni Ishlash
qurilish loyihalari Rivojlanish
APCS SCADA
tizimlarini joriy
qilish
k& s
S 2
th C
5- chi
RF O
Va Kichik + + + -
O'rtacha + + + +
Katta + + + +
Segmentatsiya xaritasiga ko'ra siz quyidagi bozor segmentlarini tanlashingiz
mumkin: jarayonlarni boshqarish tizimlarini ishlab chiqish va o'rta va yirik
kompaniyalar uchun SCADA tizimlarini joriy etish.
3.1.2 Raqobatbardosh texnik yechimlarni tahlil qilish
Ushbu tahlil ko'rsatkichlar kartasi yordamida amalga oshiriladi (11-jadval).
Ilmiy ishlanmalarning samaradorligini baholash uchun loyihalashtirilgan jarayonni
boshqarish tizimi, gazni tozalash inshootining mavjud boshqaruv tizimi va uchinchi
tomon kompaniyasi tomonidan ishlab chiqilgan jarayonni boshqarish tizimining
loyihasi taqqoslanadi.
11-jadval – Baholar tizimi
Baholash mezonlari Ballar Raqobatbardoshlik
Kimg
a
Kimg
a
Va
N I
O ft K V
3 *
2 §
Oh St.
3s
ch
Kimga 2 dan
>> 2
Aziz I
& bilan
Sc n R
n
o ft C V
5 *
2 §
Oh St.
5s
fut"
ch
TO C 2
< §
Aziz I
Taxminan St
& bilan
Resurs samaradorligini baholashning texnik mezonlari

2
0Ish muhitining harorati -29...+250 °S – asosiy model.
-196...+100 °S – past harorat
ijro.
-29...+450 °C - yuqori haroratli versiya.
Atrof-muhit harorati -40...+85 °S (-30...+80 °S – indikator bilan).
Dizayn IP67.
O'z-o'zidan xavfsiz.
Portlashdan himoyalangan.
Kalibrlash oralig'i 4 yil.

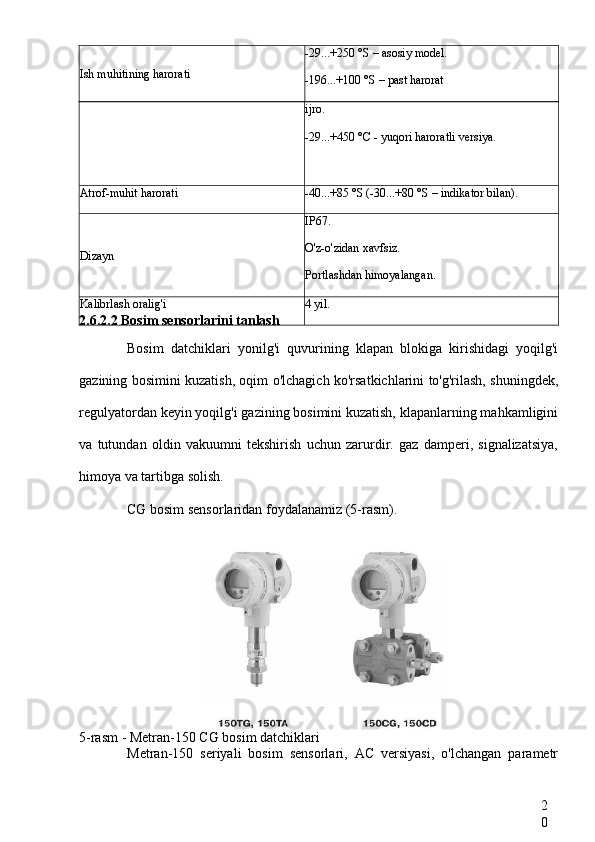

2.6.2.2 Bosim sensorlarini tanlash
Bosim datchiklari yonilg'i quvurining klapan blokiga kirishidagi yoqilg'i
gazining bosimini kuzatish, oqim o'lchagich ko'rsatkichlarini to'g'rilash, shuningdek,
regulyatordan keyin yoqilg'i gazining bosimini kuzatish, klapanlarning mahkamligini
va tutundan oldin vakuumni tekshirish uchun zarurdir. gaz damperi, signalizatsiya,
himoya va tartibga solish.
CG bosim sensorlaridan foydalanamiz (5-rasm).
5-rasm - Metran-150 CG bosim datchiklari
Metran-150 seriyali bosim sensorlari, AC versiyasi, o'lchangan parametr

1
0ning OPC shovqinlarining tuzilishi ko'rsatilgan .
SCADA OPC shovqinlarining tuzilishi
2.4
2.5 Dinamik tizimning strukturaviy sxemasini ishlab chiqish
Nazorat ob'ekti gazni tozalash inshootidir. Quvurli pech blokida o'choqqa
kiradigan gazning harorati, bosimi va harorati o'lchanadi. Aktuatorlar elektr bilan
boshqariladigan valflardir.
Operatsion xodimlarning avtomatlashtirilgan ish stantsiyalari va yuqori
darajadagi boshqaruvchi bilan aloqa chekilgan tarmog'i orqali amalga oshiriladi.

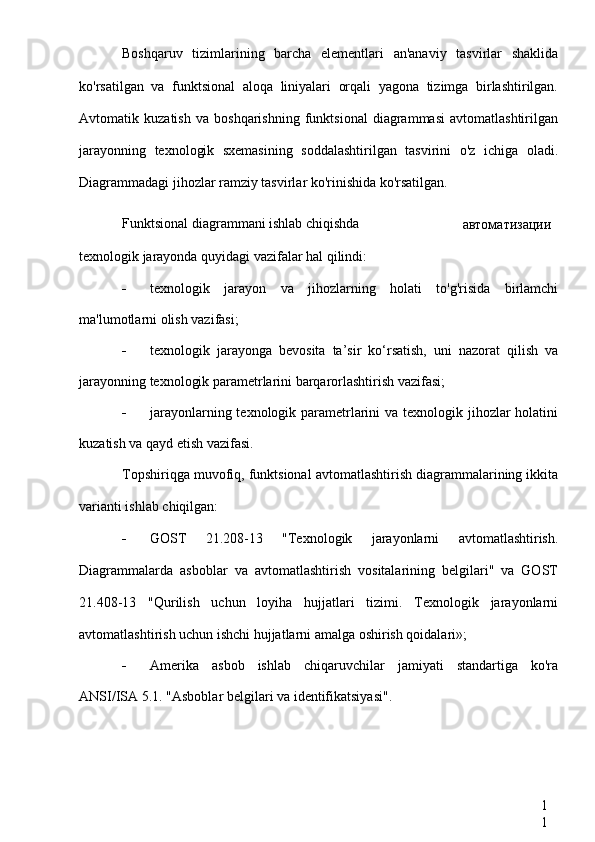

2.6 Avtomatlashtirishning funksional diagrammasi
Funktsional avtomatlashtirish diagrammasi texnologik jarayonni avtomatik
nazorat qilish, boshqarish va tartibga solish va boshqaruv ob'ektini asboblar va
avtomatlashtirish uskunalari bilan jihozlashning alohida bo'linmalarining funktsional
blok tuzilishini belgilaydigan texnik hujjatdir. Funktsional diagrammada avtomatik
boshqaruv, tartibga solish, masofadan boshqarish va signalizatsiya tizimlari
ko'rsatilgan.

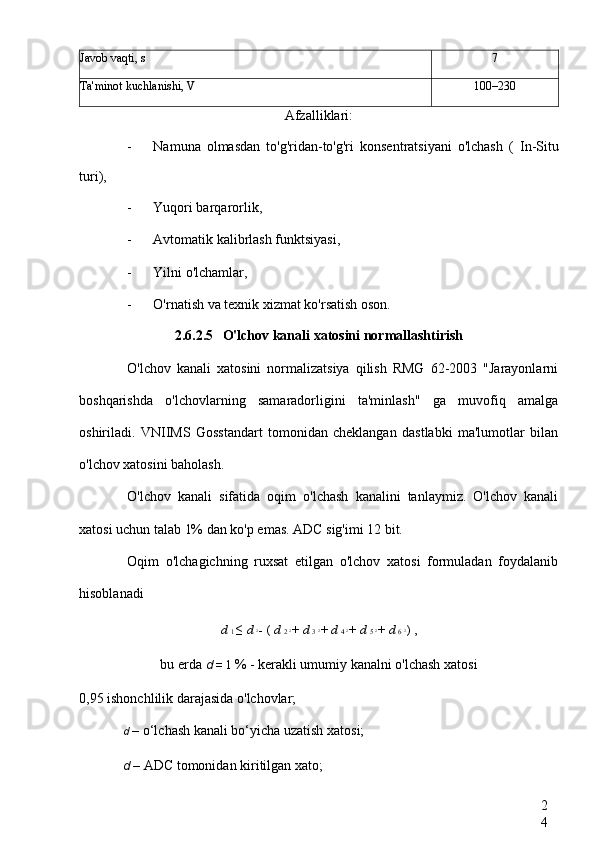

2
4Javob vaqti, s 7
Ta'minot kuchlanishi, V 100–230
Afzalliklari:
- Namuna olmasdan to'g'ridan-to'g'ri konsentratsiyani o'lchash ( In-Situ
turi),
- Yuqori barqarorlik,
- Avtomatik kalibrlash funktsiyasi,
- Yilni o'lchamlar,
- O'rnatish va texnik xizmat ko'rsatish oson.
2.6.2.5 O'lchov kanali xatosini normallashtirish
O'lchov kanali xatosini normalizatsiya qilish RMG 62-2003 "Jarayonlarni
boshqarishda o'lchovlarning samaradorligini ta'minlash" ga muvofiq amalga
oshiriladi. VNIIMS Gosstandart tomonidan cheklangan dastlabki ma'lumotlar bilan
o'lchov xatosini baholash.
O'lchov kanali sifatida oqim o'lchash kanalini tanlaymiz. O'lchov kanali
xatosi uchun talab 1% dan ko'p emas. ADC sig'imi 12 bit.
Oqim o'lchagichning ruxsat etilgan o'lchov xatosi formuladan foydalanib
hisoblanadi
d 1 ≤ d 2
- ( d 2 2
+ d 3 2
+ d 4 2
+ d 5 2
+ d 6 2
) ,
bu erda d = 1 % - kerakli umumiy kanalni o'lchash xatosi
0,95 ishonchlilik darajasida o'lchovlar;
d – o‘lchash kanali bo‘yicha uzatish xatosi;
d – ADC tomonidan kiritilgan xato;

Приложение Е Мнемосхема АС
БП
6
2davlat organlari va inspektsiyalari tomonidan amalga oshiriladi.
[18] ga ko'ra, uzluksiz ishlab chiqarish sharoitida haftada besh yoki olti
kunlik ish vaqti jadvalidan foydalanish mumkin emas. Shu sababli, ishlab
chiqarish ob'ektini uzluksiz saqlashni ta'minlash uchun smena jadvallari
qo'llaniladi.
jarayon, xodimlar doimiy smenada ishlaydi,
har bir jamoa uchun muntazam dam olish kunlari, jamoalarning doimiy tarkibi va
jadvalga muvofiq dam olish kunidan keyin bir smenadan ikkinchi smenaga o'tish.
Ob'ekt to'rtta jamoali smena jadvalidan foydalanadi. Shu bilan birga, har kuni
uchta jamoa ishlaydi, har biri o'z smenasida va bitta jamoa dam oladi. Smena
jadvallarini tuzishda San'at qoidalari. Xodimlarga kamida 42 soatlik haftalik
uzluksiz dam olishni ta'minlash to'g'risida Mehnat kodeksining 110 [18].
Tashkilotlarda davlat nazorati va nazorati, tashkiliy-huquqiy shakllari va
mulkchilik shakllaridan qat'i nazar, federal qonunlarga muvofiq maxsus vakolatli
davlat organlari va inspektsiyalari tomonidan amalga oshiriladi.
Bunday organlarga quyidagilar kiradi:
• Federal mehnat inspektsiyasi;
• Mehnat sharoitlarining davlat ekspertizasi Federal xizmati
mehnat va aholi bandligi to'g'risida (Rossiya Mehnat vazirligi Ekologik,
texnologik va yadroviy nazorat federal xizmati (Gosgortexnadzor,

3
8drayverlar yoki kiritish-chiqarish serverlarining katta to'plamini taqdim etadi. Bu
sizga tashqi, mustaqil ishlaydigan komponentlarni, shu jumladan uchinchi tomon
ishlab chiqaruvchilarining alohida ishlab chiqilgan dasturiy va apparat modullarini
ulash imkonini beradi.

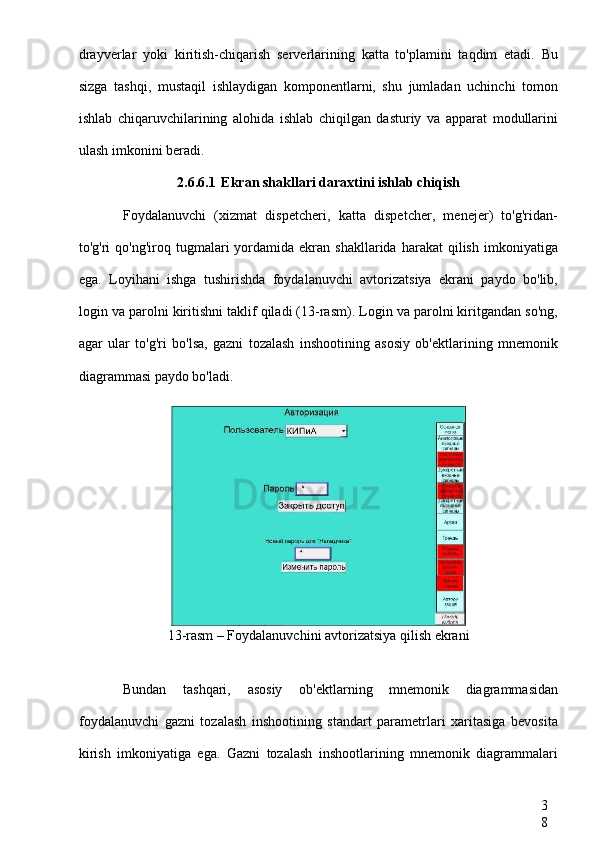

2.6.6.1 Ekran shakllari daraxtini ishlab chiqish
Foydalanuvchi (xizmat dispetcheri, katta dispetcher, menejer) to'g'ridan-
to'g'ri qo'ng'iroq tugmalari yordamida ekran shakllarida harakat qilish imkoniyatiga
ega. Loyihani ishga tushirishda foydalanuvchi avtorizatsiya ekrani paydo bo'lib,
login va parolni kiritishni taklif qiladi (13-rasm). Login va parolni kiritgandan so'ng,
agar ular to'g'ri bo'lsa, gazni tozalash inshootining asosiy ob'ektlarining mnemonik
diagrammasi paydo bo'ladi.
13-rasm – Foydalanuvchini avtorizatsiya qilish ekrani
Bundan tashqari, asosiy ob'ektlarning mnemonik diagrammasidan
foydalanuvchi gazni tozalash inshootining standart parametrlari xaritasiga bevosita
kirish imkoniyatiga ega. Gazni tozalash inshootlarining mnemonik diagrammalari

3

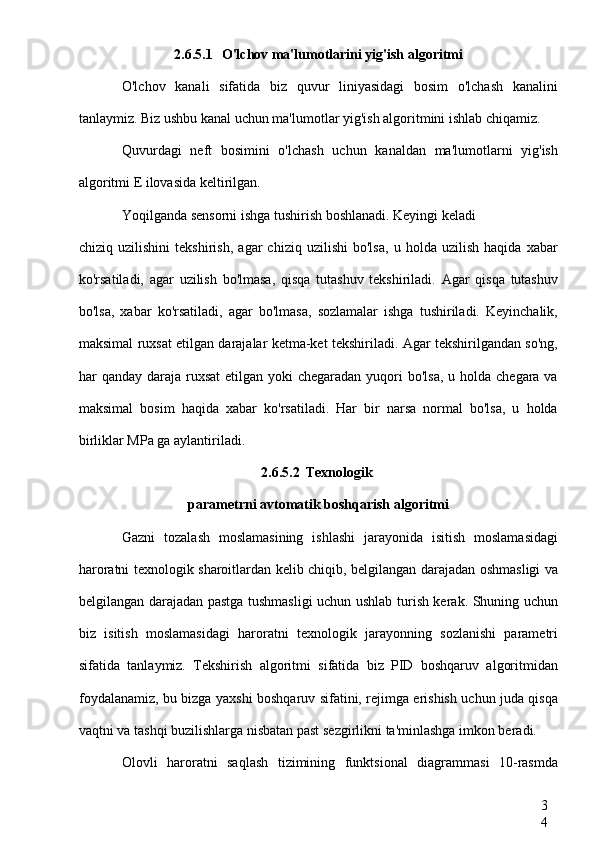

42.6.5.1 O'lchov ma'lumotlarini yig'ish algoritmi
O'lchov kanali sifatida biz quvur liniyasidagi bosim o'lchash kanalini
tanlaymiz. Biz ushbu kanal uchun ma'lumotlar yig'ish algoritmini ishlab chiqamiz.
Quvurdagi neft bosimini o'lchash uchun kanaldan ma'lumotlarni yig'ish
algoritmi E ilovasida keltirilgan.
Yoqilganda sensorni ishga tushirish boshlanadi. Keyingi keladi
chiziq uzilishini tekshirish, agar chiziq uzilishi bo'lsa, u holda uzilish haqida xabar
ko'rsatiladi, agar uzilish bo'lmasa, qisqa tutashuv tekshiriladi. Agar qisqa tutashuv
bo'lsa, xabar ko'rsatiladi, agar bo'lmasa, sozlamalar ishga tushiriladi. Keyinchalik,
maksimal ruxsat etilgan darajalar ketma-ket tekshiriladi. Agar tekshirilgandan so'ng,
har qanday daraja ruxsat etilgan yoki chegaradan yuqori bo'lsa, u holda chegara va
maksimal bosim haqida xabar ko'rsatiladi. Har bir narsa normal bo'lsa, u holda
birliklar MPa ga aylantiriladi.
2.6.5.2 Texnologik
parametrni avtomatik boshqarish algoritmi
Gazni tozalash moslamasining ishlashi jarayonida isitish moslamasidagi
haroratni texnologik sharoitlardan kelib chiqib, belgilangan darajadan oshmasligi va
belgilangan darajadan pastga tushmasligi uchun ushlab turish kerak. Shuning uchun
biz isitish moslamasidagi haroratni texnologik jarayonning sozlanishi parametri
sifatida tanlaymiz. Tekshirish algoritmi sifatida biz PID boshqaruv algoritmidan
foydalanamiz, bu bizga yaxshi boshqaruv sifatini, rejimga erishish uchun juda qisqa
vaqtni va tashqi buzilishlarga nisbatan past sezgirlikni ta'minlashga imkon beradi.
Olovli haroratni saqlash tizimining funktsional diagrammasi 10-rasmda

1

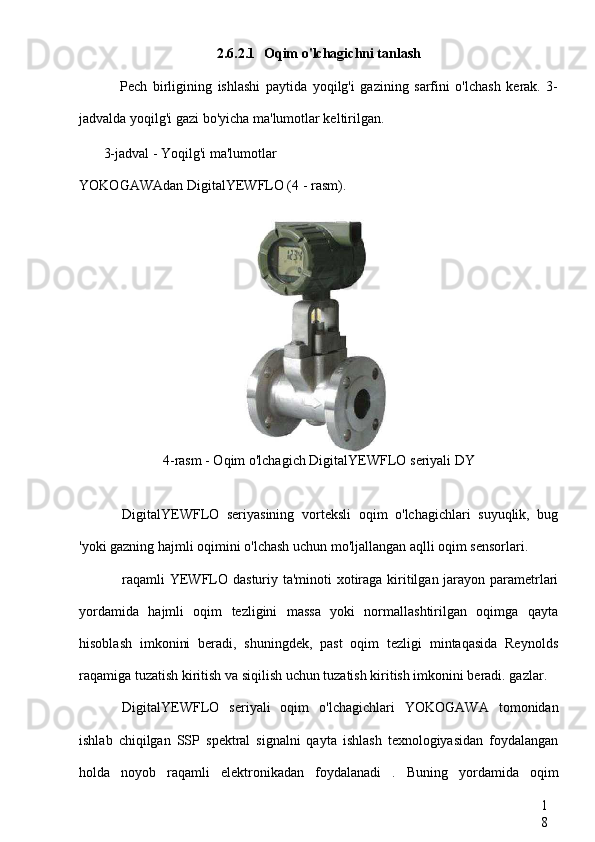

82.6.2.1 Oqim o'lchagichni tanlash
Pech birligining ishlashi paytida yoqilg'i gazining sarfini o'lchash kerak. 3-
jadvalda yoqilg'i gazi bo'yicha ma'lumotlar keltirilgan.
3-jadval - Yoqilg'i ma'lumotlar

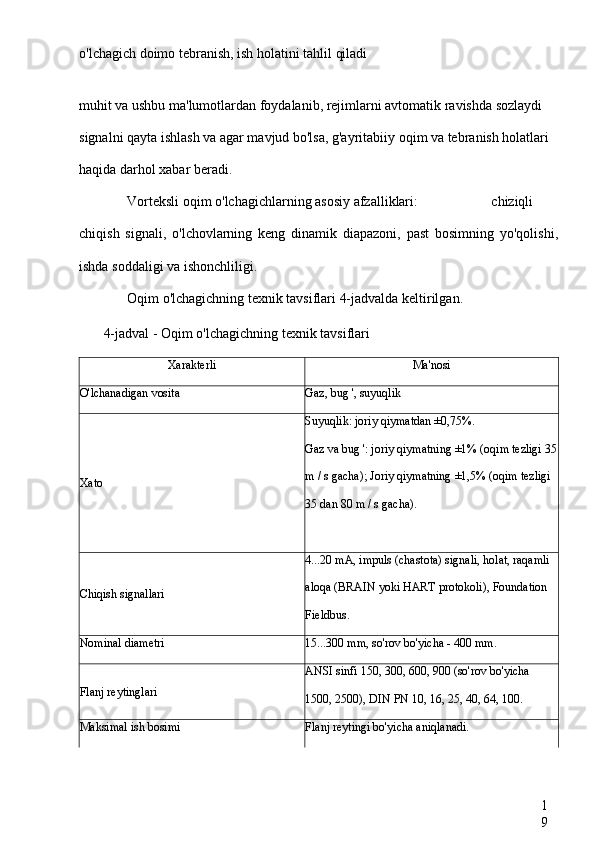

YOKOGAWAdan DigitalYEWFLO (4 - rasm).
4-rasm - Oqim o'lchagich DigitalYEWFLO seriyali DY
DigitalYEWFLO seriyasining vorteksli oqim o'lchagichlari suyuqlik, bug
'yoki gazning hajmli oqimini o'lchash uchun mo'ljallangan aqlli oqim sensorlari.
raqamli YEWFLO dasturiy ta'minoti xotiraga kiritilgan jarayon parametrlari
yordamida hajmli oqim tezligini massa yoki normallashtirilgan oqimga qayta
hisoblash imkonini beradi, shuningdek, past oqim tezligi mintaqasida Reynolds
raqamiga tuzatish kiritish va siqilish uchun tuzatish kiritish imkonini beradi. gazlar.
DigitalYEWFLO seriyali oqim o'lchagichlari YOKOGAWA tomonidan
ishlab chiqilgan SSP spektral signalni qayta ishlash texnologiyasidan foydalangan
holda noyob raqamli elektronikadan foydalanadi . Buning yordamida oqim

3

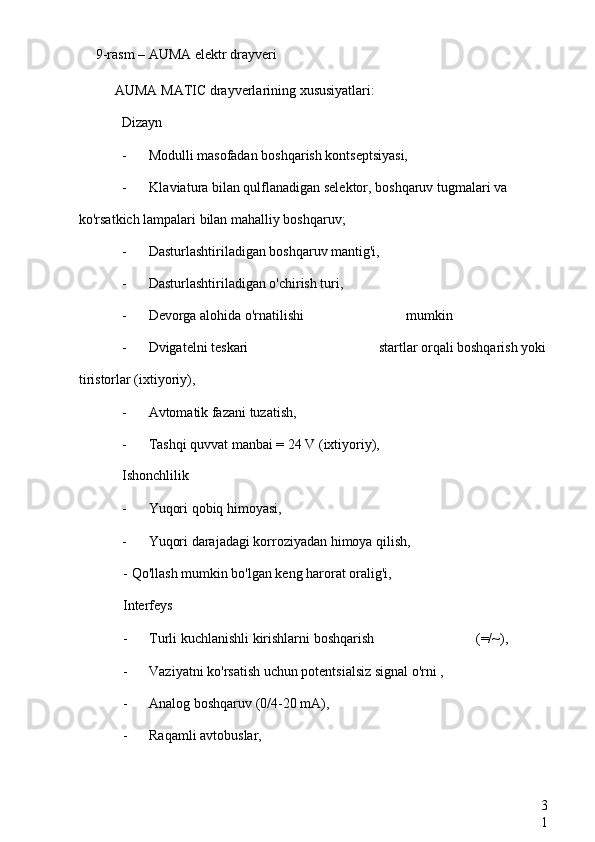

19-rasm – AUMA elektr drayveri
AUMA MATIC drayverlarining xususiyatlari:
Dizayn
- Modulli masofadan boshqarish kontseptsiyasi,
- Klaviatura bilan qulflanadigan selektor, boshqaruv tugmalari va
ko'rsatkich lampalari bilan mahalliy boshqaruv;
- Dasturlashtiriladigan boshqaruv mantig'i,
- Dasturlashtiriladigan o'chirish turi,
- Devorga alohida o'rnatilishi mumkin
- Dvigatelni teskari startlar orqali boshqarish yoki
tiristorlar (ixtiyoriy),
- Avtomatik fazani tuzatish,
- Tashqi quvvat manbai = 24 V (ixtiyoriy),
Ishonchlilik
- Yuqori qobiq himoyasi,
- Yuqori darajadagi korroziyadan himoya qilish,
- Qo'llash mumkin bo'lgan keng harorat oralig'i,
Interfeys
- Turli kuchlanishli kirishlarni boshqarish (=/~),
- Vaziyatni ko'rsatish uchun potentsialsiz signal o'rni ,
- Analog boshqaruv (0/4-20 mA),
- Raqamli avtobuslar,

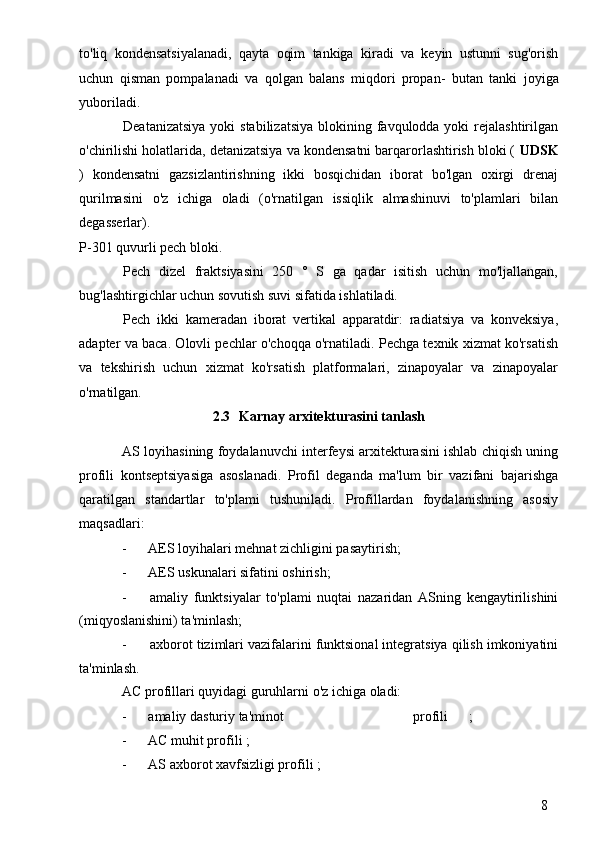

8to'liq kondensatsiyalanadi, qayta oqim tankiga kiradi va keyin ustunni sug'orish
uchun qisman pompalanadi va qolgan balans miqdori propan- butan tanki joyiga
yuboriladi.

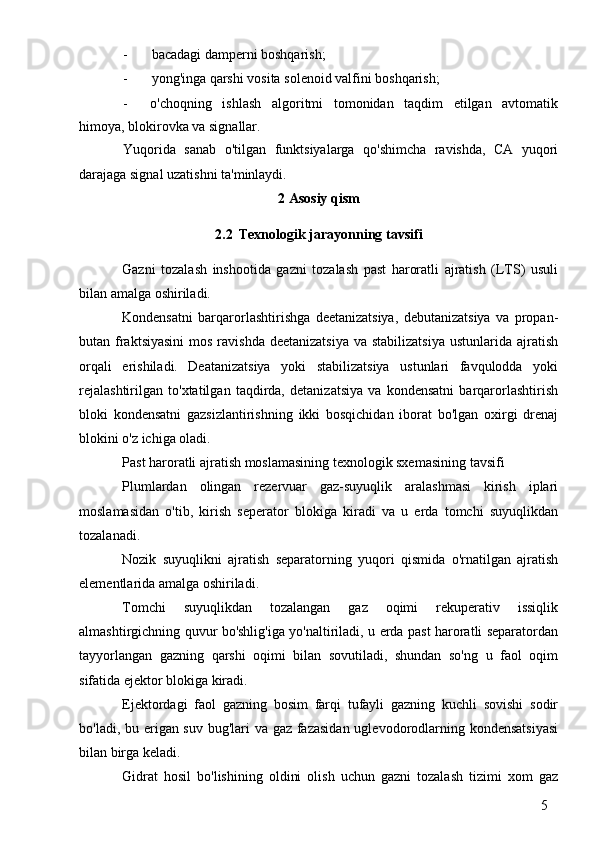

Deatanizatsiya yoki stabilizatsiya blokining favqulodda yoki rejalashtirilgan
o'chirilishi holatlarida, detanizatsiya va kondensatni barqarorlashtirish bloki ( UDSK
) kondensatni gazsizlantirishning ikki bosqichidan iborat bo'lgan oxirgi drenaj
qurilmasini o'z ichiga oladi (o'rnatilgan issiqlik almashinuvi to'plamlari bilan
degasserlar).

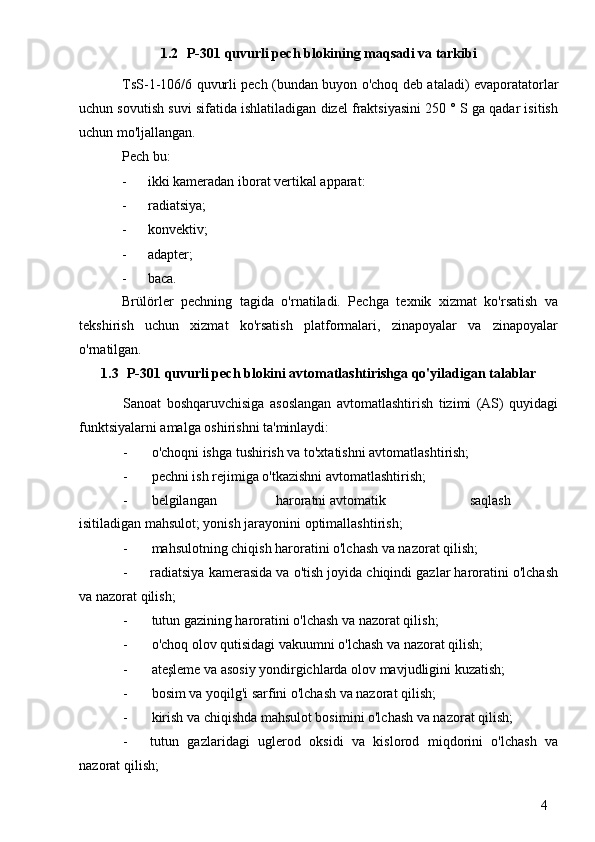

P-301 quvurli pech bloki.
Pech dizel fraktsiyasini 250 ° S ga qadar isitish uchun mo'ljallangan,
bug'lashtirgichlar uchun sovutish suvi sifatida ishlatiladi.
Pech ikki kameradan iborat vertikal apparatdir: radiatsiya va konveksiya,
adapter va baca. Olovli pechlar o'choqqa o'rnatiladi. Pechga texnik xizmat ko'rsatish
va tekshirish uchun xizmat ko'rsatish platformalari, zinapoyalar va zinapoyalar
o'rnatilgan.
2.3 Karnay arxitekturasini tanlash
AS loyihasining foydalanuvchi interfeysi arxitekturasini ishlab chiqish uning
profili kontseptsiyasiga asoslanadi. Profil deganda ma'lum bir vazifani bajarishga
qaratilgan standartlar to'plami tushuniladi. Profillardan foydalanishning asosiy
maqsadlari:
- AES loyihalari mehnat zichligini pasaytirish;
- AES uskunalari sifatini oshirish;
- amaliy funktsiyalar to'plami nuqtai nazaridan ASning kengaytirilishini
(miqyoslanishini) ta'minlash;
- axborot tizimlari vazifalarini funktsional integratsiya qilish imkoniyatini
ta'minlash.
AC profillari quyidagi guruhlarni o'z ichiga oladi:
- amaliy dasturiy ta'minot profili ;
- AC muhit profili ;
- AS axborot xavfsizligi profili ;

Приложение Д Алгоритм сбора
данных
6
1- yong'in xavfsizligi qoidalariga rioya qilmaslik (chekish va
boshqalar).
Integratsiyalashgan gaz tozalash inshootining (CGTU) [16] talablariga
muvofiq yong'in xavfsizligi quyidagilar bilan ta'minlanishi kerak:
- gaz oqishini oldini olish;
- gazni tozalash inshooti hududida yonuvchan bug '-havo muhitining
shakllanishiga yo'l qo'ymaslik va yonuvchan muhitda tutashuv manbalarining
shakllanishiga yo'l qo'ymaslik;
- rezervuarlardan, uskunalardan, quvurlardan gazning favqulodda
chiqishini oldini olishga qodir favqulodda himoya;
- gaz tozalash inshootiga xizmat ko'rsatuvchi xodimlarni baxtsiz
hodisalar, favqulodda vaziyatlarning oqishlari, shuningdek yong'inlar va
yong'inlarning oldini olish, mahalliylashtirish va bartaraf etishga tayyorlash
bo'yicha tashkiliy chora-tadbirlar.
Asosiy yong'inga qarshi vositalar ko'pikli kompozitsiyalar bo'lib, ular neft
mahsulotlariga qaraganda pastroq zichlikka ega, yonayotgan suyuqlikning sirtini
qoplaydi va yonish muhitiga kislorod oqimini to'sib qo'yadi.
4.4 Dizayn echimlarini qonunchilik bilan tartibga solishning xususiyatlari
Tashkilotlarda davlat nazorati va nazorati, tashkiliy-huquqiy shakllari va
mulkchilik shakllaridan qat'i nazar, federal qonunlarga muvofiq maxsus vakolatli

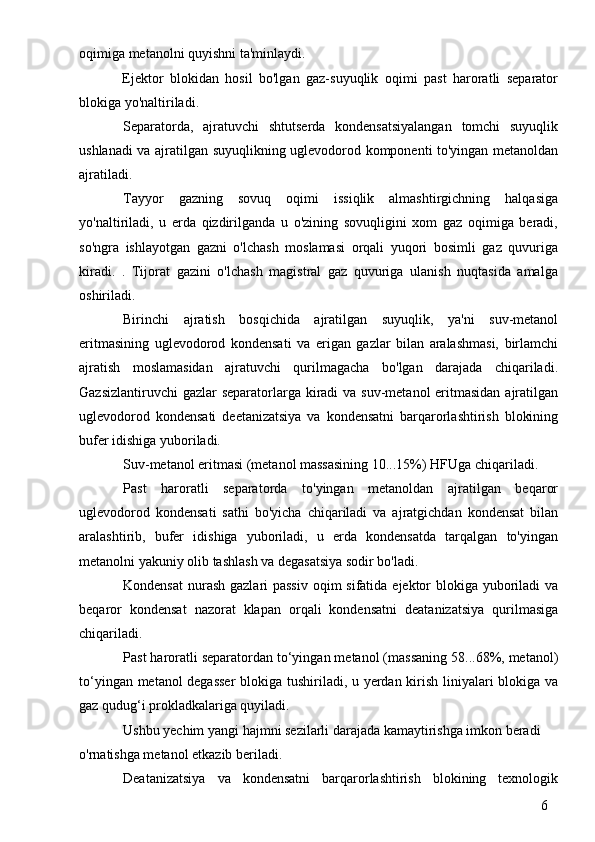

6oqimiga metanolni quyishni ta'minlaydi.
Ejektor blokidan hosil bo'lgan gaz-suyuqlik oqimi past haroratli separator
blokiga yo'naltiriladi.
Separatorda, ajratuvchi shtutserda kondensatsiyalangan tomchi suyuqlik
ushlanadi va ajratilgan suyuqlikning uglevodorod komponenti to'yingan metanoldan
ajratiladi.
Tayyor gazning sovuq oqimi issiqlik almashtirgichning halqasiga
yo'naltiriladi, u erda qizdirilganda u o'zining sovuqligini xom gaz oqimiga beradi,
so'ngra ishlayotgan gazni o'lchash moslamasi orqali yuqori bosimli gaz quvuriga
kiradi. . Tijorat gazini o'lchash magistral gaz quvuriga ulanish nuqtasida amalga
oshiriladi.
Birinchi ajratish bosqichida ajratilgan suyuqlik, ya'ni suv-metanol
eritmasining uglevodorod kondensati va erigan gazlar bilan aralashmasi, birlamchi
ajratish moslamasidan ajratuvchi qurilmagacha bo'lgan darajada chiqariladi.
Gazsizlantiruvchi gazlar separatorlarga kiradi va suv-metanol eritmasidan ajratilgan
uglevodorod kondensati deetanizatsiya va kondensatni barqarorlashtirish blokining
bufer idishiga yuboriladi.
Suv-metanol eritmasi (metanol massasining 10...15%) HFUga chiqariladi.
Past haroratli separatorda to'yingan metanoldan ajratilgan beqaror
uglevodorod kondensati sathi bo'yicha chiqariladi va ajratgichdan kondensat bilan
aralashtirib, bufer idishiga yuboriladi, u erda kondensatda tarqalgan to'yingan
metanolni yakuniy olib tashlash va degasatsiya sodir bo'ladi.
Kondensat nurash gazlari passiv oqim sifatida ejektor blokiga yuboriladi va
beqaror kondensat nazorat klapan orqali kondensatni deatanizatsiya qurilmasiga
chiqariladi.
Past haroratli separatordan to‘yingan metanol (massaning 58...68%, metanol)
to‘yingan metanol degasser blokiga tushiriladi, u yerdan kirish liniyalari blokiga va
gaz qudug‘i prokladkalariga quyiladi.
Ushbu yechim yangi hajmni sezilarli darajada kamaytirishga imkon beradi
o'rnatishga metanol etkazib beriladi.
Deatanizatsiya va kondensatni barqarorlashtirish blokining texnologik

Приложение Д Алгоритм сбора
данных
6
3Gosenergonadzor, Rossiya Gosatomnadzor)).
• Iste'molchilar huquqlarini himoya qilish va inson farovonligini
nazorat qilish federal xizmati (Rossiya Gossanepidnadzor) va boshqalar.
Mamlakatda Favqulodda vaziyatlarning oldini olish va ularni bartaraf
etish bo‘yicha yagona davlat tizimi ham mavjud.
rossiya Federatsiyasi Hukumatining qarori bilan tasdiqlangan,
unga ko'ra, tizim boshqaruvlarni, kuchlarni va birlashtiradi
ob'ektlar

1
9o'lchagich doimo tebranish, ish holatini tahlil qiladi
muhit va ushbu ma'lumotlardan foydalanib, rejimlarni avtomatik ravishda sozlaydi
signalni qayta ishlash va agar mavjud bo'lsa, g'ayritabiiy oqim va tebranish holatlari
haqida darhol xabar beradi.
Vorteksli oqim o'lchagichlarning asosiy afzalliklari: chiziqli
chiqish signali, o'lchovlarning keng dinamik diapazoni, past bosimning yo'qolishi,
ishda soddaligi va ishonchliligi.
Oqim o'lchagichning texnik tavsiflari 4-jadvalda keltirilgan.
4-jadval - Oqim o'lchagichning texnik tavsiflari
Xarakterli Ma'nosi
O'lchanadigan vosita Gaz, bug ', suyuqlik
Xato Suyuqlik: joriy qiymatdan ±0,75%.
Gaz va bug ': joriy qiymatning ±1% (oqim tezligi 35
m / s gacha); Joriy qiymatning ±1,5% (oqim tezligi
35 dan 80 m / s gacha).
Chiqish signallari 4...20 mA, impuls (chastota) signali, holat, raqamli
aloqa (BRAIN yoki HART protokoli), Foundation
Fieldbus.
Nominal diametri 15...300 mm, so'rov bo'yicha - 400 mm.
Flanj reytinglari ANSI sinfi 150, 300, 600, 900 (so'rov bo'yicha
1500, 2500), DIN PN 10, 16, 25, 40, 64, 100.
Maksimal ish bosimi Flanj reytingi bo'yicha aniqlanadi.

1

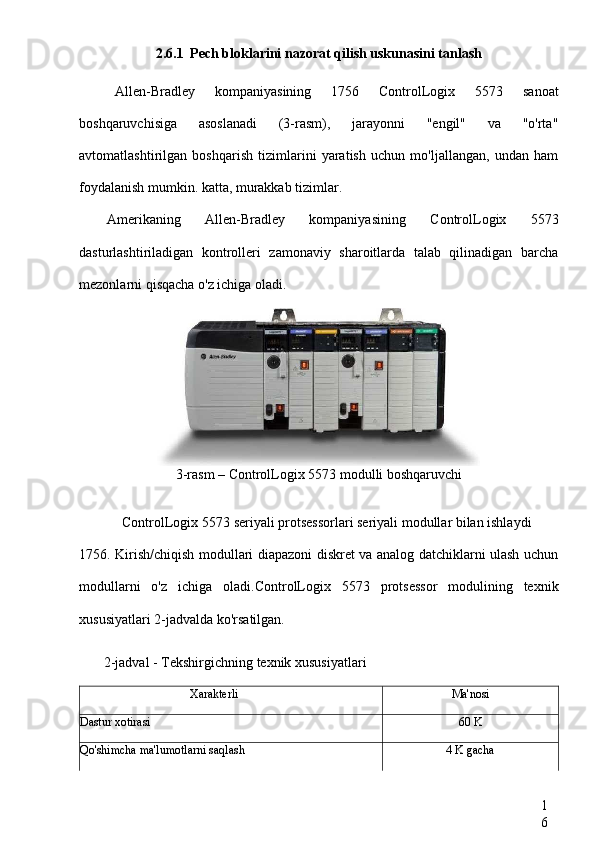

62.6.1 Pech bloklarini nazorat qilish uskunasini tanlash
Allen-Bradley kompaniyasining 1756 ControlLogix 5573 sanoat
boshqaruvchisiga asoslanadi (3-rasm), jarayonni "engil" va "o'rta"
avtomatlashtirilgan boshqarish tizimlarini yaratish uchun mo'ljallangan, undan ham
foydalanish mumkin. katta, murakkab tizimlar.
Amerikaning Allen-Bradley kompaniyasining ControlLogix 5573
dasturlashtiriladigan kontrolleri zamonaviy sharoitlarda talab qilinadigan barcha
mezonlarni qisqacha o'z ichiga oladi.
3-rasm – ControlLogix 5573 modulli boshqaruvchi
ControlLogix 5573 seriyali protsessorlari seriyali modullar bilan ishlaydi
1756. Kirish/chiqish modullari diapazoni diskret va analog datchiklarni ulash uchun
modullarni o'z ichiga oladi. ControlLogix 5573 protsessor modulining texnik
xususiyatlari 2-jadvalda ko'rsatilgan.
2-jadval - Tekshirgichning texnik xususiyatlari
Xarakterli Ma'nosi
Dastur xotirasi 60 K
Qo'shimcha ma'lumotlarni saqlash 4 K gacha

4

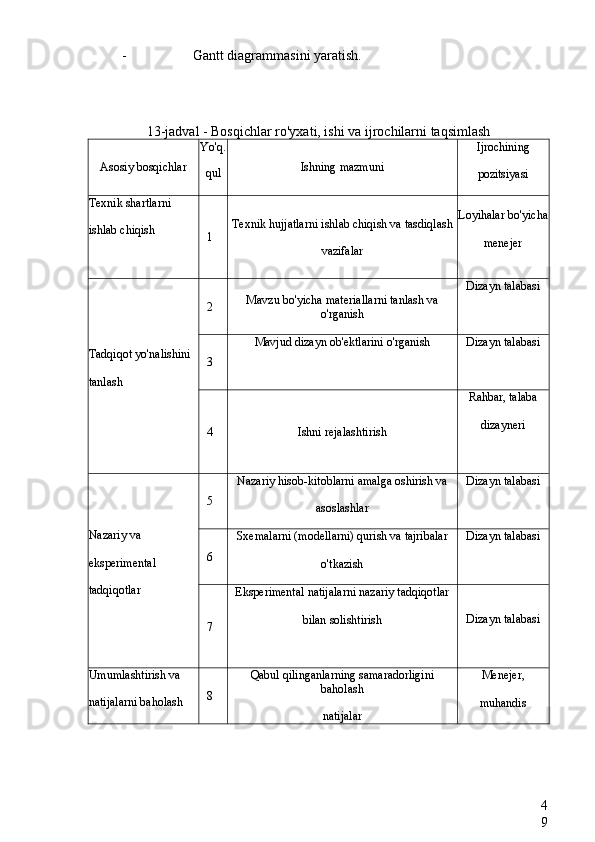

9- Gantt diagrammasini yaratish.
13-jadval - Bosqichlar ro'yxati, ishi va ijrochilarni taqsimlash
Asosiy bosqichlar Yo'q.
qul Ishning mazmuni Ijrochining
pozitsiyasi
Texnik shartlarni
ishlab chiqish
1 Texnik hujjatlarni ishlab chiqish va tasdiqlash
vazifalar Loyihalar bo'yicha
menejer
Tadqiqot yo'nalishini
tanlash 2 Mavzu bo'yicha materiallarni tanlash va
o'rganish Dizayn talabasi
3 Mavjud dizayn ob'ektlarini o'rganish Dizayn talabasi
4 Ishni rejalashtirish Rahbar, talaba
dizayneri
Nazariy va
eksperimental
tadqiqotlar 5 Nazariy hisob-kitoblarni amalga oshirish va
asoslashlar Dizayn talabasi
6 Sxemalarni (modellarni) qurish va tajribalar
o'tkazish Dizayn talabasi
7 Eksperimental natijalarni nazariy tadqiqotlar
bilan solishtirish Dizayn talabasi
Umumlashtirish va
natijalarni baholash 8 Qabul qilinganlarning samaradorligini
baholash
natijalar Menejer,
muhandis

1
3- TEM - harorat;
- RAS - iste'mol;
- UPR - boshqaruv signali;
• BBB – texnologik qurilma (yoki ob'ekt) kodi, 3 belgi:
- TRB - quvur liniyasi;
- GR1 - burner 1;
- GR2 - burner 2;
- K1 – bosim regulyatori K1;
- K2 – bosim regulyatori K2;
- CCCC - tushuntirish, 4 belgidan oshmasligi kerak:
- VHOD - isitgichning kirish quvuri;
- VYHD - isitgichning chiqish quvuri;
- PTK1 - oqim 1;
- PTK2 - oqim 2;
- AZOT – azotli quvur liniyasi;
- GAZ - gaz;
- PRDT - mahsulot;
- TN - sovutish suvi;
- DDDDD - eslatma, 5 ta belgidan oshmasligi kerak:
- REG - tartibga solish;
- AVARH - yuqori signal;
- AVARL - pastki signal;
- PREDH - yuqori ogohlantirish signali;

Приложение Д Алгоритм сбора
данных
5
5standartlariga ko'ra, shaxsiy kompyuterda ishlash har qanday turdagi xona uchun
yuqori aniqlikdagi vizual ish sifatida tasniflanadi. Kompyuterda ishlash uchun
yoritish standartlari 24-jadvalda keltirilgan.
24-jadval – Kompyuter bilan ishlash uchun yoritish standartlari
Vizual
ishning
xususiyatlari Diskriminat
siya
ob'ektining
eng kichik
yoki
ekvivalent
o'lchami,
mm Vizual
ish
toifasi Vizual
ish uchun
to'lov Qarindosh
nyaya
Ko'rish ishchi
yuzasiga
yo'naltirilgand
a vizual
ishning
davomiyligi,
% Sun'iy yoritish Kunduzi
Umumiy
yoritish
tizimidan
ishlaydigan
sirtdagi
yorug'lik,
lyuks Silindrsimon
yoritish,
lyuks Birlashtirilg
an UGR
ko'rsatkichi,
endi yo'q Yoritish
pulsatsiya
koeffitsient
i
K
P , %,
boshqa
emas;
boshqa ...
bo'lmaydi;
Endi yo'q KEO e
N , %, at
yuqori
yoki
birlashtiruvch
i
cho'milgan yon
tomong
a
Yuqori
aniqlik 0,3 dan
0,5 gacha B 1 Kam emas
70 300 100* 21
18** 15 3.0 1.0
2 70 dan kam 200 75* 24
18** 20
15*** 2.5 0,7
Kompyuter bilan jihozlangan ish joylari uchun yoritish talablari
25-jadvalda keltirilgan. [10]
25-jadval – Kompyuter ish stantsiyalari uchun yoritish talablari
Ish stolida yoritish 300-500 lyuks
Kompyuter ekranida yoritish 300 lyuksdan oshmasligi
kerak

2

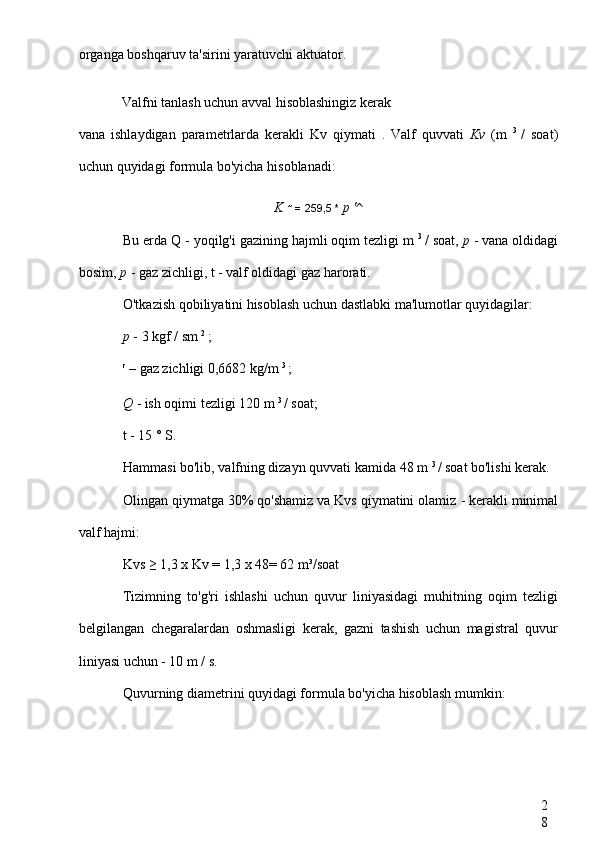

8organga boshqaruv ta'sirini yaratuvchi aktuator.
Valfni tanlash uchun avval hisoblashingiz kerak
vana ishlaydigan parametrlarda kerakli Kv qiymati . Valf quvvati Kv (m 3
/ soat)
uchun quyidagi formula bo'yicha hisoblanadi:
K ” = 259,5 * p '^
Bu erda Q - yoqilg'i gazining hajmli oqim tezligi m 3
/ soat, p - vana oldidagi
bosim, p - gaz zichligi, t - valf oldidagi gaz harorati.
O'tkazish qobiliyatini hisoblash uchun dastlabki ma'lumotlar quyidagilar:
p - 3 kgf / sm 2
;
r
– gaz zichligi 0,6682 kg/m 3
;
Q - ish oqimi tezligi 120 m 3
/ soat;
t - 15 ° S.
Hammasi bo'lib, valfning dizayn quvvati kamida 48 m 3
/ soat bo'lishi kerak.
Olingan qiymatga 30% qo'shamiz va Kvs qiymatini olamiz - kerakli minimal
valf hajmi:
Kvs ≥ 1,3 x Kv = 1,3 x 48= 62 m³/soat
Tizimning to'g'ri ishlashi uchun quvur liniyasidagi muhitning oqim tezligi
belgilangan chegaralardan oshmasligi kerak, gazni tashish uchun magistral quvur
liniyasi uchun - 10 m / s.
Quvurning diametrini quyidagi formula bo'yicha hisoblash mumkin:

2

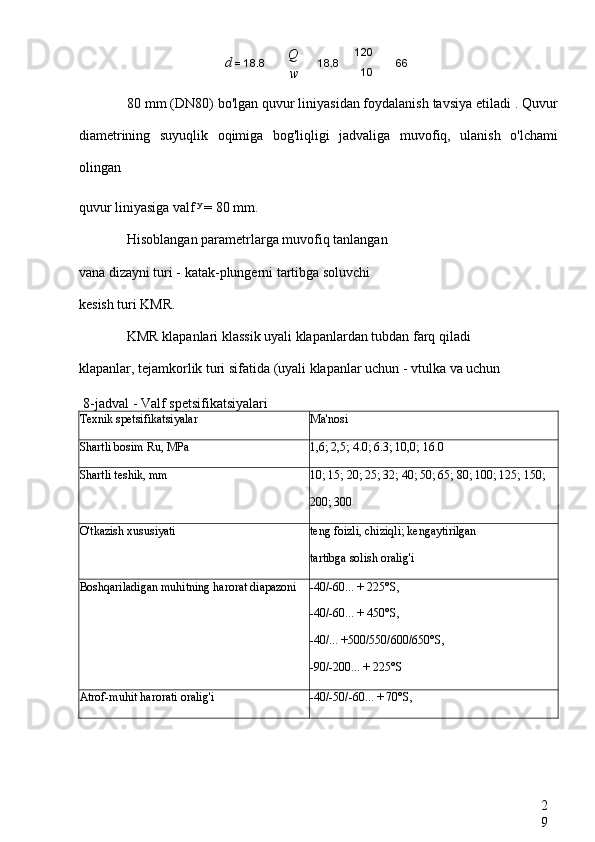

980 mm (DN80) bo'lgan quvur liniyasidan foydalanish tavsiya etiladi . Quvur
diametrining suyuqlik oqimiga bog'liqligi jadvaliga muvofiq, ulanish o'lchami
olingan
quvur liniyasiga valf y
= 80 mm.
Hisoblangan parametrlarga muvofiq tanlangan
vana dizayni turi - katak-plungerni tartibga soluvchi
kesish turi KMR.
KMR klapanlari klassik uyali klapanlardan tubdan farq qiladi
klapanlar, tejamkorlik turi sifatida (uyali klapanlar uchun - vtulka va uchun
8-jadval - Valf spetsifikatsiyalari
Texnik spetsifikatsiyalar Ma'nosi
Shartli bosim Ru, MPa 1,6; 2,5; 4.0; 6.3; 10,0; 16.0
Shartli teshik, mm 10; 15; 20; 25; 32; 40; 50; 65; 80; 100; 125; 150;
200; 300
O'tkazish xususiyati teng foizli, chiziqli; kengaytirilgan
tartibga solish oralig'i
Boshqariladigan muhitning harorat diapazoni -40/-60... + 225°S,
-40/-60... + 450°S,
-40/... +500/550/600/650°S,
-90/-200... + 225°S
Atrof-muhit harorati oralig'i -40/-50/-60... + 70°S,d = 18.8 Q
w 18.8 120
10 66

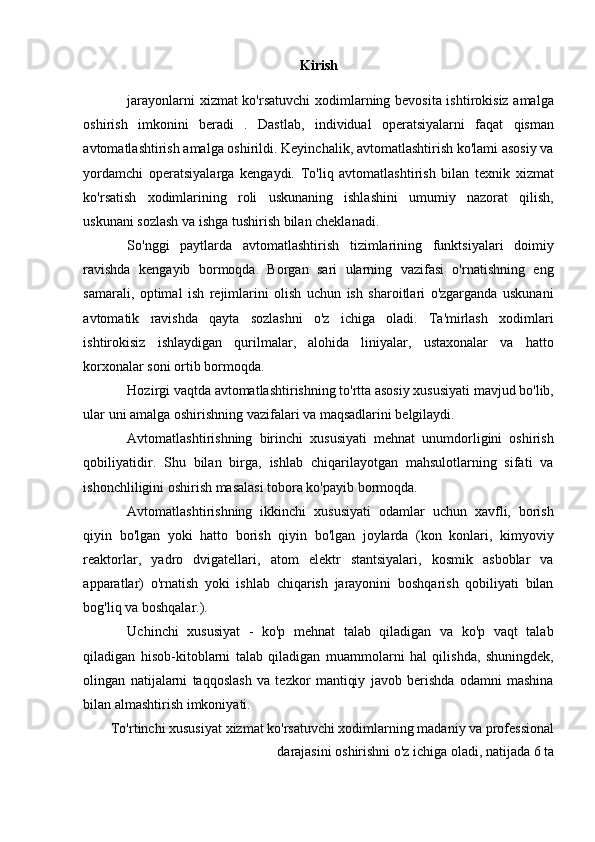

Kirish
jarayonlarni xizmat ko'rsatuvchi xodimlarning bevosita ishtirokisiz amalga
oshirish imkonini beradi . Dastlab, individual operatsiyalarni faqat qisman
avtomatlashtirish amalga oshirildi. Keyinchalik, avtomatlashtirish ko'lami asosiy va
yordamchi operatsiyalarga kengaydi. To'liq avtomatlashtirish bilan texnik xizmat
ko'rsatish xodimlarining roli uskunaning ishlashini umumiy nazorat qilish,
uskunani sozlash va ishga tushirish bilan cheklanadi.
So'nggi paytlarda avtomatlashtirish tizimlarining funktsiyalari doimiy
ravishda kengayib bormoqda. Borgan sari ularning vazifasi o'rnatishning eng
samarali, optimal ish rejimlarini olish uchun ish sharoitlari o'zgarganda uskunani
avtomatik ravishda qayta sozlashni o'z ichiga oladi. Ta'mirlash xodimlari
ishtirokisiz ishlaydigan qurilmalar, alohida liniyalar, ustaxonalar va hatto
korxonalar soni ortib bormoqda.
Hozirgi vaqtda avtomatlashtirishning to'rtta asosiy xususiyati mavjud bo'lib,
ular uni amalga oshirishning vazifalari va maqsadlarini belgilaydi.
Avtomatlashtirishning birinchi xususiyati mehnat unumdorligini oshirish
qobiliyatidir. Shu bilan birga, ishlab chiqarilayotgan mahsulotlarning sifati va
ishonchliligini oshirish masalasi tobora ko'payib bormoqda.
Avtomatlashtirishning ikkinchi xususiyati odamlar uchun xavfli, borish
qiyin bo'lgan yoki hatto borish qiyin bo'lgan joylarda (kon konlari, kimyoviy
reaktorlar, yadro dvigatellari, atom elektr stantsiyalari, kosmik asboblar va
apparatlar) o'rnatish yoki ishlab chiqarish jarayonini boshqarish qobiliyati bilan
bog'liq va boshqalar.).
Uchinchi xususiyat - ko'p mehnat talab qiladigan va ko'p vaqt talab
qiladigan hisob-kitoblarni talab qiladigan muammolarni hal qilishda, shuningdek,
olingan natijalarni taqqoslash va tezkor mantiqiy javob berishda odamni mashina
bilan almashtirish imkoniyati.
To'rtinchi xususiyat xizmat ko'rsatuvchi xodimlarning madaniy va professional
darajasini oshirishni o'z ichiga oladi, natijada 6 ta

4

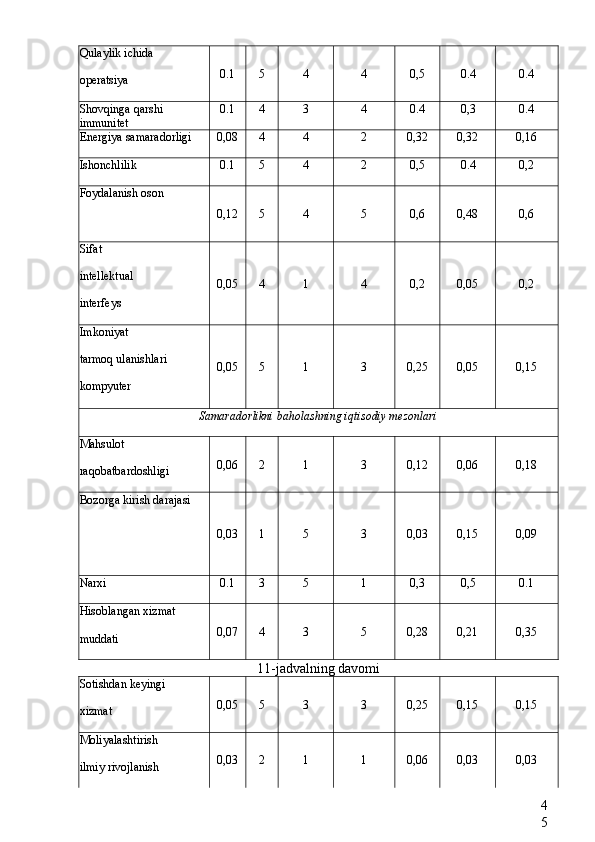

310-jadval – Bozor segmentatsiyasi xaritasi

4
5Qulaylik ichida
operatsiya 0.1 5 4 4 0,5 0.4 0.4
Shovqinga qarshi
immunitet 0.1 4 3 4 0.4 0,3 0.4
Energiya samaradorligi 0,08 4 4 2 0,32 0,32 0,16
Ishonchlilik 0.1 5 4 2 0,5 0.4 0,2
Foydalanish oson
0,12 5 4 5 0,6 0,48 0,6
Sifat
intellektual
interfeys 0,05 4 1 4 0,2 0,05 0,2
Imkoniyat
tarmoq ulanishlari
kompyuter 0,05 5 1 3 0,25 0,05 0,15
Samaradorlikni baholashning iqtisodiy mezonlari
Mahsulot
raqobatbardoshligi 0,06 2 1 3 0,12 0,06 0,18
Bozorga kirish darajasi
0,03 1 5 3 0,03 0,15 0,09
Narxi 0.1 3 5 1 0,3 0,5 0.1
Hisoblangan xizmat
muddati 0,07 4 3 5 0,28 0,21 0,35
11-jadvalning davomi
Sotishdan keyingi
xizmat 0,05 5 3 3 0,25 0,15 0,15
Moliyalashtirish
ilmiy rivojlanish 0,03 2 1 1 0,06 0,03 0,03

1

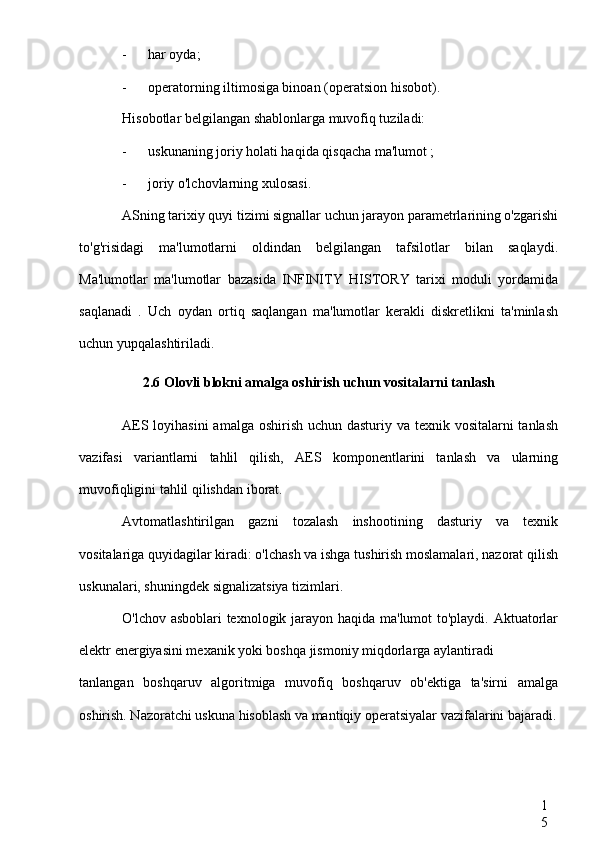

5- har oyda;
- operatorning iltimosiga binoan (operatsion hisobot).
Hisobotlar belgilangan shablonlarga muvofiq tuziladi:
- uskunaning joriy holati haqida qisqacha ma'lumot ;
- joriy o'lchovlarning xulosasi.
ASning tarixiy quyi tizimi signallar uchun jarayon parametrlarining o'zgarishi
to'g'risidagi ma'lumotlarni oldindan belgilangan tafsilotlar bilan saqlaydi.
Ma'lumotlar ma'lumotlar bazasida INFINITY HISTORY tarixi moduli yordamida
saqlanadi . Uch oydan ortiq saqlangan ma'lumotlar kerakli diskretlikni ta'minlash
uchun yupqalashtiriladi.
2.6 Olovli blokni amalga oshirish uchun vositalarni tanlash
AES loyihasini amalga oshirish uchun dasturiy va texnik vositalarni tanlash
vazifasi variantlarni tahlil qilish, AES komponentlarini tanlash va ularning
muvofiqligini tahlil qilishdan iborat.
Avtomatlashtirilgan gazni tozalash inshootining dasturiy va texnik
vositalariga quyidagilar kiradi: o'lchash va ishga tushirish moslamalari, nazorat qilish
uskunalari, shuningdek signalizatsiya tizimlari.
O'lchov asboblari texnologik jarayon haqida ma'lumot to'playdi. Aktuatorlar
elektr energiyasini mexanik yoki boshqa jismoniy miqdorlarga aylantiradi
tanlangan boshqaruv algoritmiga muvofiq boshqaruv ob'ektiga ta'sirni amalga
oshirish. Nazoratchi uskuna hisoblash va mantiqiy operatsiyalar vazifalarini bajaradi.

4

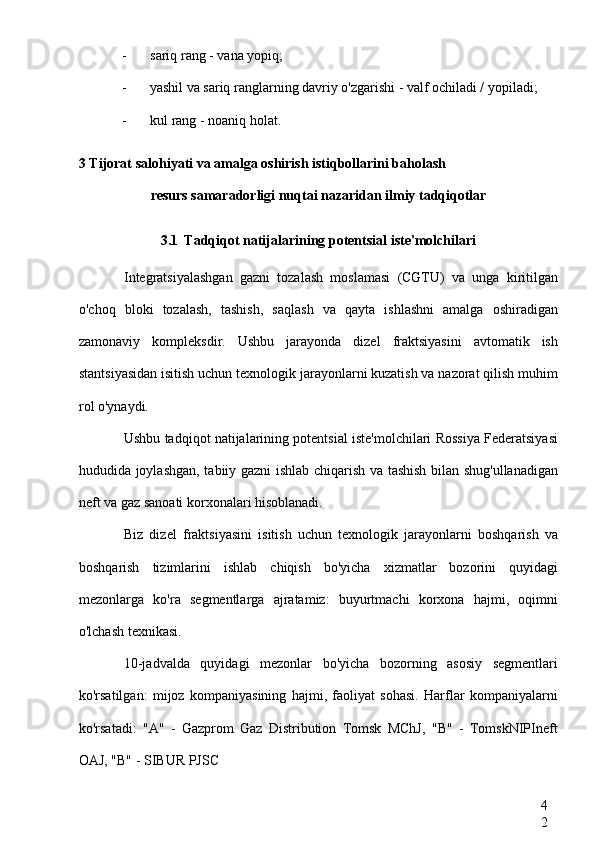

2- sariq rang - vana yopiq;
- yashil va sariq ranglarning davriy o'zgarishi - valf ochiladi / yopiladi;
- kul rang - noaniq holat.
3 Tijorat salohiyati va amalga oshirish istiqbollarini baholash
resurs samaradorligi nuqtai nazaridan ilmiy tadqiqotlar
3.1 Tadqiqot natijalarining potentsial iste'molchilari
Integratsiyalashgan gazni tozalash moslamasi (CGTU) va unga kiritilgan
o'choq bloki tozalash, tashish, saqlash va qayta ishlashni amalga oshiradigan
zamonaviy kompleksdir. Ushbu jarayonda dizel fraktsiyasini avtomatik ish
stantsiyasidan isitish uchun texnologik jarayonlarni kuzatish va nazorat qilish muhim
rol o'ynaydi.
Ushbu tadqiqot natijalarining potentsial iste'molchilari Rossiya Federatsiyasi
hududida joylashgan, tabiiy gazni ishlab chiqarish va tashish bilan shug'ullanadigan
neft va gaz sanoati korxonalari hisoblanadi.
Biz dizel fraktsiyasini isitish uchun texnologik jarayonlarni boshqarish va
boshqarish tizimlarini ishlab chiqish bo'yicha xizmatlar bozorini quyidagi
mezonlarga ko'ra segmentlarga ajratamiz: buyurtmachi korxona hajmi, oqimni
o'lchash texnikasi.
10-jadvalda quyidagi mezonlar bo'yicha bozorning asosiy segmentlari
ko'rsatilgan: mijoz kompaniyasining hajmi, faoliyat sohasi. Harflar kompaniyalarni
ko'rsatadi: "A" - Gazprom Gaz Distribution Tomsk MChJ, "B" - TomskNIPIneft
OAJ, "B" - SIBUR PJSC

3

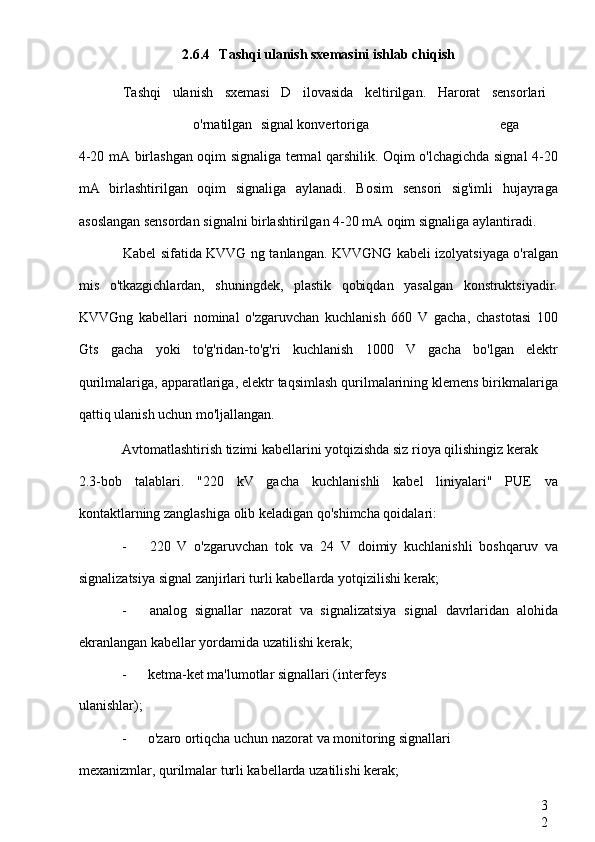

22.6.4 Tashqi ulanish sxemasini ishlab chiqish
Tashqi ulanish sxemasi D ilovasida keltirilgan. Harorat sensorlari
o'rnatilgan signal konvertoriga ega
4-20 mA birlashgan oqim signaliga termal qarshilik. Oqim o'lchagichda signal 4-20
mA birlashtirilgan oqim signaliga aylanadi. Bosim sensori sig'imli hujayraga
asoslangan sensordan signalni birlashtirilgan 4-20 mA oqim signaliga aylantiradi.
Kabel sifatida KVVG ng tanlangan. KVVGNG kabeli izolyatsiyaga o'ralgan
mis o'tkazgichlardan, shuningdek, plastik qobiqdan yasalgan konstruktsiyadir.
KVVGng kabellari nominal o'zgaruvchan kuchlanish 660 V gacha, chastotasi 100
Gts gacha yoki to'g'ridan-to'g'ri kuchlanish 1000 V gacha bo'lgan elektr
qurilmalariga, apparatlariga, elektr taqsimlash qurilmalarining klemens birikmalariga
qattiq ulanish uchun mo'ljallangan.
Avtomatlashtirish tizimi kabellarini yotqizishda siz rioya qilishingiz kerak
2.3-bob talablari. "220 kV gacha kuchlanishli kabel liniyalari" PUE va
kontaktlarning zanglashiga olib keladigan qo'shimcha qoidalari:
- 220 V o'zgaruvchan tok va 24 V doimiy kuchlanishli boshqaruv va
signalizatsiya signal zanjirlari turli kabellarda yotqizilishi kerak;
- analog signallar nazorat va signalizatsiya signal davrlaridan alohida
ekranlangan kabellar yordamida uzatilishi kerak;
- ketma-ket ma'lumotlar signallari (interfeys
ulanishlar);
- o'zaro ortiqcha uchun nazorat va monitoring signallari
mexanizmlar, qurilmalar turli kabellarda uzatilishi kerak;

4

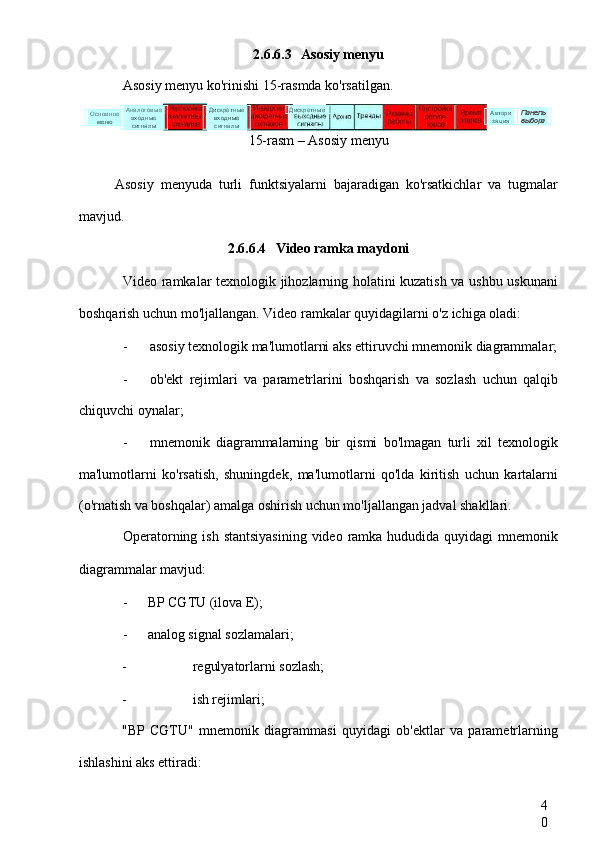

02.6.6.3 Asosiy menyu
Asosiy menyu ko'rinishi 15-rasmda ko'rsatilgan.
15-rasm – Asosiy menyu
Asosiy menyuda turli funktsiyalarni bajaradigan ko'rsatkichlar va tugmalar
mavjud.
2.6.6.4 Video ramka maydoni
Video ramkalar texnologik jihozlarning holatini kuzatish va ushbu uskunani
boshqarish uchun mo'ljallangan. Video ramkalar quyidagilarni o'z ichiga oladi:
- asosiy texnologik ma'lumotlarni aks ettiruvchi mnemonik diagrammalar;
- ob'ekt rejimlari va parametrlarini boshqarish va sozlash uchun qalqib
chiquvchi oynalar;
- mnemonik diagrammalarning bir qismi bo'lmagan turli xil texnologik
ma'lumotlarni ko'rsatish, shuningdek, ma'lumotlarni qo'lda kiritish uchun kartalarni
(o'rnatish va boshqalar) amalga oshirish uchun mo'ljallangan jadval shakllari.
Operatorning ish stantsiyasining video ramka hududida quyidagi mnemonik
diagrammalar mavjud:
- BP CGTU (ilova E);
- analog signal sozlamalari;
- regulyatorlarni sozlash;
- ish rejimlari;
"BP CGTU" mnemonik diagrammasi quyidagi ob'ektlar va parametrlarning
ishlashini aks ettiradi: Основное
меню Панель
выбораДискретные
входные
сигналыАналоговые
входные
сигналы Дискретные
Автори
зация

1M U N D A R I J A
KIRISH:
1. Mavzuning dolzarbligi.
2. KURS ISHINING maqsadi va vazifalari.
3. KURS ISHINING ilmiyligi.
I. ADABIYOTLAR SHARHI.
1.1. Jarayonni boshqarishning avtomatlashtirilgan tizimini yaratishning
asosiy vazifalari va maqsadlari
1.2. P-301 quvurli pech blokining maqsadi va tarkibi .
1.3. P-301 quvurli pech blokini avtomatlashtirishga qo'yiladigan talablar
II. Asosiy qism .
2.1 Karnay arxitekturasini tanlash
2.2. Tadqiqotning obektlari.
2.3. Olingan natijalar muhokamasi.
III. TAJRIBA QISMI.
3.1. Kislotali gazlar aralashmasi tarkibini aniqlang.
3.2. Yoqish.
3.3. Kislotali gazlar aralashmasini neytrallab tuzlar olish.
3.4. Atmosfera havosiga yashlanadigan gazlarni tozalsh.
IV. XULOSA
Foydalanilgan adabiyotlar:

3
7Simulink -dagi model
ATSning vaqtinchalik grafigi 12-rasmda ko'rsatilgan.
12-rasm - ATSga o'tish jarayoni grafigi
Ushbu grafikdan ko'rinib turibdiki, oshib ketish 0% ni tashkil qiladi.
O'tish vaqti 500 s. Ortiqcha o'tish xatosi nolga teng.
Ko'rib turganingizdek, bezovta qiluvchi ta'sir joriy etildi va tizim u bilan
kurashmoqda.
2.6.6 AC pech blokining ekran shakllari
Gaz tozalash inshootining avtomatlashtirilgan quvvat blokida boshqaruv
EleSy kompaniyasining INFINITY SCADA SCADA tizimi yordamida amalga
oshiriladi . Boshqacha qilib aytganda, tanlangan SCADA tizimi past darajadagi
uskunalarni tanlashni cheklamaydi, chunki

2

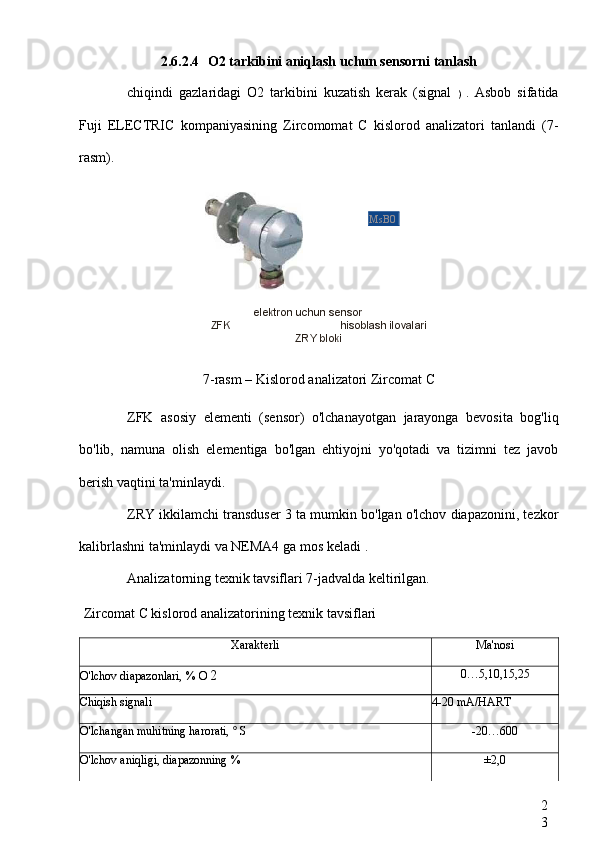

32.6.2.4 O2 tarkibini aniqlash uchun sensorni tanlash
chiqindi gazlaridagi O2 tarkibini kuzatish kerak (signal ) . Asbob sifatida
Fuji ELECTRIC kompaniyasining Zircomomat C kislorod analizatori tanlandi (7-
rasm).
elektron uchun sensor
ZFK hisoblash ilovalari
ZRY bloki
7-rasm – Kislorod analizatori Zircomat C
ZFK asosiy elementi (sensor) o'lchanayotgan jarayonga bevosita bog'liq
bo'lib, namuna olish elementiga bo'lgan ehtiyojni yo'qotadi va tizimni tez javob
berish vaqtini ta'minlaydi.
ZRY ikkilamchi transduser 3 ta mumkin bo'lgan o'lchov diapazonini, tezkor
kalibrlashni ta'minlaydi va NEMA4 ga mos keladi .
Analizatorning texnik tavsiflari 7-jadvalda keltirilgan.
Zircomat C kislorod analizatorining texnik tavsiflari
Xarakterli Ma'nosi
O'lchov diapazonlari, % O 2 0…5,10,15,25
Chiqish signali 4-20 mA/HART
O'lchangan muhitning harorati, ° S -20…600
O'lchov aniqligi, diapazonning % ±2,0MsB0

9- asboblar profili .
Amaliy dasturiy ta'minot profili sifatida ochiq va foydalanishga tayyor
Infinity SCADA tizimi qo'llaniladi . AS muhit profili Windows 7 operatsion tizimiga
asoslanadi . Axborotni himoya qilish profili standart Windows xavfsizlik
xususiyatlarini o'z ichiga oladi. Asbob profili OpenPCS muhitiga asoslanadi .
Gaz tozalash inshootining elektr ta'minoti blokining OSE/RM
arxitekturasining kontseptual modeli 1-rasmda keltirilgan.
Gaz tozalash inshootining elektr ta'minoti blokining OSE/RM arxitekturasining
kontseptual modeli
Eng dolzarb AS amaliy dasturiy ta'minot tizimlari mijoz-server
arxitekturasiga ega ochiq taqsimlangan AS hisoblanadi. Mijoz-server o'zaro aloqasi
muammolarini hal qilish uchun OPC standartlari qo'llaniladi. OPC ning mohiyati
quyidagilardan iborat: sanoat dasturlarini ishlab chiquvchilarni universal interfeys
bilan ta'minlash (har qanday AC qurilmalari bilan ma'lumot almashish uchun
funktsiyalar to'plami).
SCADA BP CGTU

Приложение Д Алгоритм сбора
данных
5
726-jadvallar.
26-jadval - ruxsat etilgan ekvivalent tovush darajasi
pp Ovoz bosimi darajalari, dB, o'rtacha geometrik
chastotalar bilan oktava diapazonlarida, Hz Ovoz darajalari
va ekvivalent
tovush darajalari
(dBA da)
31.5 63 125 250 500 1000 2000 4000 8000
1 2 3 4 5 6 7 8 9 10 o'n bir 12
1 103 91 83 77 73 70 68 66 64 75
Shovqin darajasini pasaytirish uchun quyidagilar qo'llaniladi: manbalarda
shovqinni bostirish; ovoz yalıtımı va ovozni yutish; shovqin manbasidan
masofani oshirish; ish va dam olishning oqilona rejimi.
4.1.1.4 Elektromagnit nurlanish
Elektr ishlab chiqaradigan yoki iste'mol qiladigan har bir qurilma
elektromagnit nurlanishni hosil qiladi. Elektromagnit maydonlarning odamga
ta'siri elektr va magnit maydonlarining kuchlanishiga, energiya oqimiga,
tebranish chastotasiga va nurlangan tananing o'lchamiga bog'liq. Kichkina
kuchlanishning elektromagnit maydonlariga ta'sir qilganda inson tanasidagi
buzilishlar qaytariladi.
Bizning holatimizda elektromagnit nurlanish manbai kompyuter
displeyidir. Kompyuter monitorining emissiya spektri rentgen, ultrabinafsha va
infraqizil hududlarni, shuningdek,

4
8tadqiqot natijalarini
universitetdagi boshqa
tizimlarga qo'llash.
Tahdidlar:
U1. Rivojlangan raqobat.
U2. Ichki bozorni xorijiy
kompaniyalar tomonidan
egallash. Yangi texnologiyalarni ishlab
chiqish orqali qo'llash doirasini
kengaytirish.
3.2 Tadqiqotni rejalashtirish
3.2.2 Ilmiy tadqiqot doirasidagi ishlarning tuzilishi
Loyihani amalga oshirish uchun ikkita ijrochi kerak - ilmiy rahbar va talaba
dizayner. Menejer loyihaning maqsadini, unga qo'yiladigan talablarni belgilaydi,
talablarga javob berish uchun uning amaliy bajarilishi ustidan nazoratni amalga
oshiradi va hujjatlar va ishchi chizmalarni ishlab chiqishda ishtirok etadi. Muhandis
loyihani bevosita ishlab chiqadi.
Taklif etilayotgan ishlar majmuasini rejalashtirish quyidagicha:
- vazifaga erishish uchun zarur bo'lgan ishlar ro'yxatini tuzish;
- har bir bosqichning murakkabligini aniqlash;

Приложение Е Мнемосхема АС
БП
5
6Ekranda porlash m2
dan oshmasligi kerak
Yorug'lik manbasining bevosita yorqinligi 200 cd/ m2
Ko'rlik darajasi 20 dan ortiq emas
Noqulaylik indeksi 15 dan oshmasligi kerak
Yorqinlik nisbati:
- ishchi yuzalar orasida 3:1–5:1
- devorlar va jihozlarning sirtlari o'rtasida 10:1
Dalgalanish omili: 5% dan ko'p emas
4.1.1.3 Shovqin darajasining oshishi
Shovqinga ta'sir qilish tovush signallarini eshitish chegarasini oshiradi,
ko'rish keskinligini pasaytiradi va normal rang idrokini buzadi. Shovqinli muhitda
ishlash gipertenziya yoki gipotenziya paydo bo'lishiga va kasbiy kasalliklarning
rivojlanishiga olib kelishi mumkin - eshitish halokati va karlik.
Telefon orqali ovozli aloqasiz monitoring va masofadan boshqarish
kabinalarida ishlab chiqarish tsikllarini, ish joylarini monitoring qilish va
masofadan boshqarish jarayonlariga qo'yiladigan talablar yuqori bo'lgan ishlarni
bajarishda ekvivalent tovush darajasi 75 dBA ni tashkil qiladi [11].
31.5, 63, 125, 250, 500, 1000, 2000, 4000 Gts. Oktava chastota
diapazonlarida ruxsat etilgan ovoz bosimi darajasi, tovush darajalari va
ish joyidagi ekvivalent tovush darajalari dan olinishi kerak

2
6qo'shimcha xatolar ham hisobga olinadi,
ta'siri tufayli:
• atrof-muhit harorati;
• o'lchangan muhitning harorati;
• o'lchangan muhitning elektr o'tkazuvchanligi.
Atrof-muhit haroratidan kelib chiqqan qo'shimcha xato tavsiyaga muvofiq
o'rnatiladi:
1-27
§
4 = ---- - = 0,27% .
4
100
O'lchangan haroratdan kelib chiqqan qo'shimcha xato
muhit, tavsiyaga muvofiq o'rnatiladi [4]:
1-27
S
5 = ----- = 0,27%.
5
100
O'lchangan muhitning elektr o'tkazuvchanligidan kelib chiqadigan
qo'shimcha xato tavsiyaga muvofiq belgilanadi:
5
6 = — = 0,08%.
6
100
Shuning uchun, oqim o'lchagichning ruxsat etilgan asosiy xatosi oshmasligi
kerak
^ < 71 - (0,0225 + 0,0004 + 0,0729 + 0,0729 + 0,0064) = 0,9 .
Natijada, tanlangan oqim o'lchagichning asosiy xatosi ruxsat etilgan
hisoblangan xatolikdan oshmasligi aniq. Shuning uchun qurilma foydalanish uchun
javob beradi. При расчете

Приложение Е Мнемосхема АС
БП
6
4Xulosa
Amalga oshirilgan ishlar natijasida gazni tozalash inshootidagi P-301 quvurli
pechning avtomatlashtirilgan boshqaruv tizimi ishlab chiqildi. Bitiruv malakaviy
ishi davomida gazni tozalash inshootining texnologik jarayoni o‘rganildi. O'choq
blokini avtomatlashtirishning blok diagrammasi ishlab chiqilgan bo'lib, zarur
jihozlarning tarkibi va ma'lumotlar va signal uzatish kanallari sonini aniqlash
imkonini beradi. Pech bloklarini avtomatlashtirish, nazorat qilish va boshqarish
tizimlari Allen-Bradley ControlLogix 5573 va asosida ishlab chiqilgan.
SCADA Infinity dasturiy ta'minot to'plami. Ushbu ishda biz loyihalashtirdik
tashqi ulanish sxemasi. Texnologik asbob-uskunalarni va ma'lumotlarni yig'ishni
boshqarish uchun texnologik asbob-uskunalarni ishga tushirish/to'xtatish va
ma'lumotlar yig'ishni nazorat qilish algoritmlari ishlab chiqilgan. Infinity dasturiy
muhitidan foydalangan holda ishlab chiqilgan algoritmlar uchun PLC dasturi
ishlab chiqilgan . Avtomatik bosimni nazorat qilish algoritmi ishlab chiqilgan
(PID kontrolleri ishlab chiqilgan). Ishning yakuniy qismida ekran shakllari
daraxti va o'choq blokining mnemonik diagrammalari ishlab chiqildi.
Shunday qilib, gaz tozalash inshootidagi quvurli pech uchun
mo'ljallangan ACS nafaqat avtomatlashtirish tizimiga qo'yiladigan joriy talablarni
qondiradi, balki yuqori moslashuvchanlikka ega bo'lib, ishlab chiqilgan ACSni
butun xizmat muddati davomida ortib borayotgan talablarga muvofiq o'zgartirish
va yangilash imkonini beradi. . Bundan tashqari, gaz tozalash inshootlarini
avtomatlashtirishning barcha darajalarida qo'llaniladigan SCADA to'plami
mijozga xodimlarni o'qitish va tizimning ishlashi uchun xarajatlarni kamaytirish
imkonini beradi.

1
7Raqamli kirishlar soni 120/41
Analog kirish/chiqishlar soni 79/3
Termojuftlar uchun analog kirishlar soni 43
Maks. mahalliy shassi/slotlar soni 3/30
Dasturlash bo'yicha ko'rsatmalar 100
Dasturlash paketi RSLogix ™ – 5000
5V DC - quvvat manbaidan iste'mol, A 1.0
24V doimiy oqim - quvvat manbaidan iste'mol, mA 200
Shovqinga qarshi immunitet NEMA ICS 2-230 standarti
Atrof-muhit harorati, °C Ishlash: -20...70;
Saqlash: -40...85
Kondensatsiyasiz namlik, % 5...95
Sertifikatlar UL ro'yxati; CSA tasdiqlangan; Sinf
1, A. V. C yoki D guruhlari , bo'lim
2; Barcha amallar uchun Idoralar
standartiga mos keladi
direktivalar
Ushbu ma'lumotlarga asoslanib, signalni qayta ishlash, shuningdek
aktuatorlarni boshqarish uchun quyidagi modullar tanlangan:
- analog kirish/chiqish modullari – 1756 – IF16;
- termal qarshilik uchun analog kirish modullari - 1756 - IR6I;
- diskret kirish modullari – 1756 – IM16I;
- diskret chiqish modullari - 1756-OA16I.
2.6.2 Datchiklarni tanlash
Quvurli pechning texnologik jarayonini avtomatlashtirish uchun harorat va
oqim bosimini masofadan boshqarish imkonini beruvchi sensorlar kerak.

2
1qiymatini (mutlaq, o'lchov bosimi, bosim farqi) HART protokoliga asoslangan
yagona oqim chiqish signaliga va / yoki raqamli signalga doimiy ravishda aylantirish
uchun mo'ljallangan. avtomatik boshqaruv tizimlari, atom energetikasi ob'ektlarida
texnologik jarayonlarni kuzatish va tartibga solish
Metran-150 bosim sensorining texnik tavsiflari 5-jadvalda keltirilgan.
5-jadval - Bosim sensorining texnik xususiyatlari
Texnik spetsifikatsiyalar Ma'nosi
O'lchangan ommaviy axborot vositalari Suyuqliklar, gaz, gaz aralashmalari, bug '
O'lchov chegaralari 0,025 kPa dan 68 MPa gacha
Asosiy kamaytirilgan xato 0,075% gacha, opsiya 0,2% gacha
Chiqish signali HART/0...5 mA bilan 4-20 mA
Ta'minot kuchlanishi, V - 12-42 V - 4-20 mA chiqish signali uchun;
- 22-42 V - 0-5 mA chiqish signali uchun
Portlashdan himoyalangan versiyalar 1ExdIIST6X
Atrof-muhit harorati oralig'i -40 dan 85 ° C gacha;
muhit -51 dan 85 ° C gacha (ixtiyoriy)
Tekshiruvlar orasidagi interval 4 yilgacha
Sensorlarni himoya qilish darajasi
chang va suvga ta'sir qilish IP 66
2.6.2.3 Harorat sensori tanlash
Ishlash vaqtida chiqindi gazlarining harorati (signalizatsiya, himoya),
mahsulotning harorati (signalizatsiya, himoya) va o'tish joyidagi haroratni
(signalizatsiya, himoya) o'lchash kerak. Harorat sensori sifatida biz Endress
Hauserdan Omnigrad S TMT142R qarshilik termometridan foydalanamiz (6-rasm).

2
72.6.3 Aktuatorlarni tanlash
2.6.3.1 Boshqarish valfini tanlash
Aktuator - regulyatorni mexanik harakatlantirish orqali boshqaruv ob'ektidagi
regulyatorning boshqaruv harakatini bevosita amalga oshiradigan boshqaruv
tizimidagi qurilma.
Aktuatordan tartibga soluvchi ta'sir kerak
maqsadga erishish uchun jarayonni kerakli yo'nalishda o'zgartirish - boshqariladigan
o'zgaruvchini barqarorlashtirish.
Yoqilg'i gazining oqimini tartibga solish uchun biz elektr klapanni aktuator
sifatida ishlatamiz (8-rasm).
8-rasm - Motorli valf
Oqim regulyatori va nazorat valfi texnologik tizim yoki quvur liniyasining
ma'lum bir qismida ish muhitining parametrlarini nazorat qilish uchun mo'ljallangan
nazorat klapanlarini nazarda tutadi. Ular funktsional jihatdan bir-biriga bog'liq
bo'lgan ikkita qismdan iborat: o'tish qobiliyatini o'zgartirib, o'tayotgan ishchi
muhitning oqimiga bevosita ta'sir qiluvchi nazorat klapan va tartibga soluvchi

5
13.2.3 Tadqiqot jadvalini ishlab chiqish
Ishni bajarishning murakkabligini aniqlash uchun har bir ishni bajarishning
kutilayotgan murakkabligini ekspert baholash asosida ishning davomiyligini ish
kunlari va kalendar kunlarida ishni bajarish variantlarining har biri uchun quyidagi
usullardan foydalangan holda hisoblash kerak. formulalar:
5
bu yerda t
o zhi - bir kishi-kun uchun i - ishni bajarishning kutilayotgan
murakkabligi ;
t min
i
- berilgan i ni bajarishning minimal mumkin bo'lgan murakkabligi -
oh ish (optimistik baholash: eng ko'p taxmin qilish
vaziyatlarning qulay kombinatsiyasi), shaxs-kun;
t
max i - berilgan i - ishni bajarish uchun mumkin bo'lgan maksimal mehnat
zichligi (pessimistik baholash: vaziyatlarning eng noqulay kombinatsiyasini hisobga
olgan holda), odam-kun. 3/ ..+2^ .
min i max i
t
ожi
T
р
i t ожi
Ч i

Приложение Д Алгоритм сбора
данных
5
9tokining potentsial manbalari hisoblanadi. Da
kompyuter bilan ishlash, agar u bilan aloqa qilsa, elektr toki urishiga olib kelishi
mumkin
uskunaning jonli qismlari.
[13] ga binoan, shaxsiy kompyuterlari bo'lgan ish stantsiyalari himoya
topraklama bilan jihozlangan bo'lishi kerak; xonaga elektr tokini etkazib berish
alohida mustaqil quvvat manbaidan amalga oshirilishi kerak; Supero'tkazuvchilar
qismlarni izolyatsiyalash va uning doimiy monitoringi zarur; Himoya o'chirish,
ogohlantiruvchi signal va blokirovka bilan ta'minlanishi kerak.
Ish joyi joylashgan binolar xavfli toifaga kiradi va [14] ga muvofiq
belgilangan shartlarga javob beradi:
- besleme zo'riqishida 220 V, 50 Gts;
- havoning nisbiy namligi 50%;
- o'rtacha harorat taxminan 24 ° C;
- o'tkazmaydigan taxta mavjudligi .
4.2 Ekologik xavfsizlik
Gazni tozalash inshootining ishlashi, ya'ni quritish, tozalash va gazni
saqlash jarayonida atrof-muhitga salbiy kimyoviy ta'sir manbalari paydo bo'ladi.
Ta'sir qilish va ta'sir qilish muddati bo'yicha bu ifloslanish manbalari to'g'ridan-
to'g'ri va doimiy deb tasniflanadi. Atmosferaga ruxsat etilgan maksimal

5- bacadagi damperni boshqarish;
- yong'inga qarshi vosita solenoid valfini boshqarish;
- o'choqning ishlash algoritmi tomonidan taqdim etilgan avtomatik
himoya, blokirovka va signallar.
Yuqorida sanab o'tilgan funktsiyalarga qo'shimcha ravishda, CA yuqori
darajaga signal uzatishni ta'minlaydi.
2 Asosiy qism
2.2 Texnologik jarayonning tavsifi
Gazni tozalash inshootida gazni tozalash past haroratli ajratish (LTS) usuli
bilan amalga oshiriladi.
Kondensatni barqarorlashtirishga deetanizatsiya, debutanizatsiya va propan-
butan fraktsiyasini mos ravishda deetanizatsiya va stabilizatsiya ustunlarida ajratish
orqali erishiladi. Deatanizatsiya yoki stabilizatsiya ustunlari favqulodda yoki
rejalashtirilgan to'xtatilgan taqdirda, detanizatsiya va kondensatni barqarorlashtirish
bloki kondensatni gazsizlantirishning ikki bosqichidan iborat bo'lgan oxirgi drenaj
blokini o'z ichiga oladi.
Past haroratli ajratish moslamasining texnologik sxemasining tavsifi
Plumlardan olingan rezervuar gaz-suyuqlik aralashmasi kirish iplari
moslamasidan o'tib, kirish seperator blokiga kiradi va u erda tomchi suyuqlikdan
tozalanadi.
Nozik suyuqlikni ajratish separatorning yuqori qismida o'rnatilgan ajratish
elementlarida amalga oshiriladi.
Tomchi suyuqlikdan tozalangan gaz oqimi rekuperativ issiqlik
almashtirgichning quvur bo'shlig'iga yo'naltiriladi, u erda past haroratli separatordan
tayyorlangan gazning qarshi oqimi bilan sovutiladi, shundan so'ng u faol oqim
sifatida ejektor blokiga kiradi.
Ejektordagi faol gazning bosim farqi tufayli gazning kuchli sovishi sodir
bo'ladi, bu erigan suv bug'lari va gaz fazasidan uglevodorodlarning kondensatsiyasi
bilan birga keladi.
Gidrat hosil bo'lishining oldini olish uchun gazni tozalash tizimi xom gaz

Приложение Г Схема внешних
проводок
5
2bu yerda T
r i – bir ishning davomiyligi, ishchi. kunlar;
t
oj i – bir ishni bajarishning kutilayotgan mehnat zichligi, kishi-kun;
- bir vaqtning o'zida bitta va bir xil ijrochilarning soni
bu bosqichda bir xil ish, shaxslar.
T = T k k i r i kal
loyihalashtirilgan ishlab chiqarish muhitiga xos bo'lgan zararli omillar
21-jadvalda keltirilgan.
21-jadval. Avtomatlashtirilgan boshqaruv tizimining operatori ishi
jarayonida xavfli va zararli omillar
TP
4.1.1 Zararli omillarni tahlil qilish
4.1.1.1 Mikroiqlim ko'rsatkichlarining og'ishlari
Avtomatlashtirilgan boshqaruv tizimi operatorining ish joyida yuqori
mahsuldorlik va ish qulayligi ishlab chiqarish hududidagi mikroiqlimga bog'liq.
Mikroiqlim inson tanasiga ta'sir qiluvchi harorat, nisbiy namlik va havo
tezligining kombinatsiyasi bilan belgilanadi.
Mikroiqlim talablari ishning og'irligi toifasiga bog'liq.
Avtomatlashtirilgan boshqaruv tizimi operatorining ishi yorug'lik toifasiga, ya'ni
1a toifasiga kiradi (SanPiN 2.2.4.548 - 96) [8]. Ishning og'irligi toifasiga qarab, Ч i

2
5d , d , d - mos ravishda kiritilgan qo'shimcha xatolar
atrof-muhit harorati, o'lchangan muhitning harorati,
o'lchangan muhitning elektr o'tkazuvchanligi.
O'n ikki bitli ADC tomonidan kiritilgan xato hisoblanadi
quyida bayon qilinganidek:
tavsiyalar: Погрешность δ
3
передачи 1 ⋅
100
= 0,02 %.
2 12
по каналу измерений устанавливается
δ 2 = 1 ⋅
15
= 0,15 %.
100

41.2 P-301 quvurli pech blokining maqsadi va tarkibi
TsS-1-106/6 quvurli pech (bundan buyon o'choq deb ataladi) evaporatatorlar
uchun sovutish suvi sifatida ishlatiladigan dizel fraktsiyasini 250 ° S ga qadar isitish
uchun mo'ljallangan.
Pech bu:
- ikki kameradan iborat vertikal apparat:
- radiatsiya;
- konvektiv;
- adapter;
- baca.
Brülörler pechning tagida o'rnatiladi. Pechga texnik xizmat ko'rsatish va
tekshirish uchun xizmat ko'rsatish platformalari, zinapoyalar va zinapoyalar
o'rnatilgan.
1.3 P-301 quvurli pech blokini avtomatlashtirishga qo'yiladigan talablar
Sanoat boshqaruvchisiga asoslangan avtomatlashtirish tizimi (AS) quyidagi
funktsiyalarni amalga oshirishni ta'minlaydi:
- o'choqni ishga tushirish va to'xtatishni avtomatlashtirish;
- pechni ish rejimiga o'tkazishni avtomatlashtirish;
- belgilangan haroratni avtomatik saqlash
isitiladigan mahsulot; yonish jarayonini optimallashtirish;
- mahsulotning chiqish haroratini o'lchash va nazorat qilish;
- radiatsiya kamerasida va o'tish joyida chiqindi gazlar haroratini o'lchash
va nazorat qilish;
- tutun gazining haroratini o'lchash va nazorat qilish;
- o'choq olov qutisidagi vakuumni o'lchash va nazorat qilish;
- ateşleme va asosiy yondirgichlarda olov mavjudligini kuzatish;
- bosim va yoqilg'i sarfini o'lchash va nazorat qilish;
- kirish va chiqishda mahsulot bosimini o'lchash va nazorat qilish;
- tutun gazlaridagi uglerod oksidi va kislorod miqdorini o'lchash va
nazorat qilish;

3
0Valf vilkasining boshlang'ich pozitsiyalari YO'Q - odatda ochiq;
NC - odatda yopiq
Ulanish o'lchamlari GOST 12815-80 bo'yicha troyniklar (so'rov
bo'yicha 4-sonli konstruktsiyali yoki boshqa
troyniklar) yoki ANSI bo'yicha , payvandlash
uchun
Uy-joy materiali po'lat 20, past haroratli karbonli po'latlar,
12X18N10T, 10X17N13M2T, maxsus
qotishmalar;
Gaz kelebeği materiali 12X18N10T, 10X17N13M2T, maxsus
qotishmalar;
Tartibga solish uchun sızdırmazlık sinfi
GOST 23866-87 bo'yicha klapanlar ( DIN
bo'yicha) GOSTga ko'ra, IV dan yuqori ( DIN - V bo'yicha )
GOST 9544-93 bo'yicha sızdırmazlık klassi B-C (A - maxsus buyurtma bo'yicha)
Tekshirish valfi uchun SA(R)M ExC 07.1 - SA(R)M ExC 16.1 tipidagi
AUMA elektr aktuatori (9-rasm) tanlangan. Drayvlar dvigatel tomonidan
boshqariladi va etkazib berish doirasiga kiritilgan AUMA MATIC Ex boshqaruv
bloki tomonidan boshqariladi. Ikkala yo'nalishda ham cheklash chegara kalitlari
orqali amalga oshiriladi. Oxirgi pozitsiyalarda moment kalitlari orqali ham o'chirish
mumkin. O'chirish turi vana ishlab chiqaruvchisi tomonidan belgilanadi.

Приложение Е Мнемосхема АС
БП
6
0chiqindilar "Atmosferaga zararli moddalarning chiqarilishini standartlashtirish va
aniqlash metodologiyasi" bilan belgilanadi.
Neft va neft mahsulotlarini sirtdan bug'lanishi har qanday haroratda juda oson
sodir bo'ladi. Bunday holda, aralashmalar bilan past molekulyar og'irlikdagi
uglevodorodlar, masalan, alkanlar va sikloalkanlar ajralib chiqadi. Alkanlar
nisbatan kam zaharli va biologik parchalanadigan, sikloalkanlardan farqli o'laroq,
biologik jihatdan yomon parchalanadi.
4.3 Favqulodda xavfsizlik
4.3.1 Yong'in xavfsizligi
Yong'in - bu maxsus kamin tashqarisida nazoratsiz yonishdir [15].
Yong'in xavfsizligi deganda ob'ektning yong'in ehtimoli istisno qilinadigan va
sodir bo'lgan taqdirda xavfli yong'in omillarining odamlarga ta'sirining oldi
olinadigan va moddiy boyliklarning muhofazasi ta'minlanadigan holati
tushuniladi.
Yong'inning asosiy sabablari quyidagilardan iborat:
- tankni to'ldirishda toshib ketish, bu tankning yuqori tomi ostida
portlovchi aralashmaning maksimal kontsentratsiyasiga olib keladi;
- avtomatlashtirish tizimi sxemalarida qisqa tutashuvlar;
- yozda, ayniqsa issiq iqlimi bo'lgan hududlarda isitish tanklari;

3mehnat tabiatining o'zi o'zgaradi. Bu katta ijtimoiy ahamiyatga ega va aqliy va
jismoniy mehnat o'rtasidagi chegaralarni yo'q qilishga yordam beradi.
Texnik taraqqiyotning zamonaviy davri avtomatlashtirilgan boshqaruv
tizimlari (AKS), sanoat robotlari, shuningdek ishlab chiqarish markazlarini, robotlar
va manipulyatorlarni, kompyuterlarni yagona tizimga birlashtirgan moslashuvchan
ishlab chiqarish tizimlarini yaratish va sanoatga joriy etish bilan tavsiflanadi.
o'zgaruvchan ishlab chiqarish muammolarini hal qilish, mehnat unumdorligi va
mahsulot sifatini oshirish uchun ish paytida uskunani avtomatik qayta konfiguratsiya
qilish imkoniyati tufayli texnik-iqtisodiy ko'rsatkichlarning oshishi.
Ilmiy-tadqiqot va tajriba-konstruktorlik ishlarining maqsadi gazni tozalash
inshootidagi P-301 quvurli pech uchun avtomatlashtirilgan haroratni nazorat qilish
tizimini ishlab chiqishdan iborat.
1 Texnik vazifa
1.1 Jarayonni boshqarishning avtomatlashtirilgan tizimini yaratishning asosiy
vazifalari va maqsadlari
Jarayonni boshqarishning avtomatlashtirilgan tizimini yaratishning asosiy
maqsadlari quyidagilardan iborat:
- uskunalar unumdorligini oshirish; xizmat ko'rsatuvchi xodimlarni
qisqartirish; barcha turdagi resurslarning yo'qotilishini kamaytirish;
- bug'lashtirgichlar uchun sovutish suvi sifatida ishlatiladigan dizel
fraktsiyasini isitish uchun tayyorlash sifatini oshirish;
Jarayonni boshqarishning avtomatlashtirilgan tizimini yaratishning asosiy
maqsadlari quyidagilardan iborat:
- avtomatik ish stantsiyasidan (AWS) dizel fraktsiyasini isitish uchun
texnologik jarayonlarni markazlashtirilgan boshqarish va boshqarish;
- avtomatlashtirilgan ish joyidan yordamchi tizimlarning texnologik
jarayonlarini markazlashtirilgan nazorat qilish va boshqarish;
- texnologik tuzilmalar jihozlarining ishonchli ishlashini ta'minlash va
favqulodda vaziyatlarning oldini olish;

4
712-jadval – SWOT tahlili
Tadqiqotning kuchli
tomonlari
loyiha:
C1. Tizimni sozlash va
boshqarish oson.
C2. Tajribalilarning mavjudligi
bosh
C3.
Yuqori malakali ilmiy ish
C4. Noyob jihozlarni talab
qilmaydi Ilmiy jihatdan kamchiliklar
tadqiqot
loyiha:
DC1. Faqat ilova
gaz uchun
sanoat
DC2. Sinovdan o'tmagan
12-jadvalning davomi
Imkoniyatlar: Sozlash oson Yetarsiz miqdor
IN 1. Foydalanish sinashni osonlashtiradi usullari o'rganilgan va yo'q
uchun TPU infratuzilmasi tadqiqot natijalari va eng yuqori sifat
tarqatish boshqa TPU inshootlarida. tartibga solish mumkin
taklif etilayotgan loyiha. Nisbatan arzonligi olib
kelishi
AT 2. Kvitansiya olish imkonini beradi qoniqarsiz
uchun moliyalashtirish uchun moliyalashtirish boshqalar uchun natijalar
yana ko'proq keyingi ishlanmalar haqida ob'ektlar va tizimlar.
chuqur izlanish.
AT 3. Imkoniyat bu mavzu.

1
1Boshqaruv tizimlarining barcha elementlari an'anaviy tasvirlar shaklida
ko'rsatilgan va funktsional aloqa liniyalari orqali yagona tizimga birlashtirilgan.
Avtomatik kuzatish va boshqarishning funktsional diagrammasi avtomatlashtirilgan
jarayonning texnologik sxemasining soddalashtirilgan tasvirini o'z ichiga oladi.
Diagrammadagi jihozlar ramziy tasvirlar ko'rinishida ko'rsatilgan.
Funktsional diagrammani ishlab chiqishda
texnologik jarayonda quyidagi vazifalar hal qilindi:
- texnologik jarayon va jihozlarning holati to'g'risida birlamchi
ma'lumotlarni olish vazifasi;
- texnologik jarayonga bevosita ta’sir ko‘rsatish, uni nazorat qilish va
jarayonning texnologik parametrlarini barqarorlashtirish vazifasi;
- jarayonlarning texnologik parametrlarini va texnologik jihozlar holatini
kuzatish va qayd etish vazifasi.
Topshiriqga muvofiq, funktsional avtomatlashtirish diagrammalarining ikkita
varianti ishlab chiqilgan:
- GOST 21.208-13 "Texnologik jarayonlarni avtomatlashtirish.
Diagrammalarda asboblar va avtomatlashtirish vositalarining belgilari" va GOST
21.408-13 "Qurilish uchun loyiha hujjatlari tizimi. Texnologik jarayonlarni
avtomatlashtirish uchun ishchi hujjatlarni amalga oshirish qoidalari»;
- Amerika asbob ishlab chiqaruvchilar jamiyati standartiga ko'ra
ANSI/ISA 5.1. "Asboblar belgilari va identifikatsiyasi". автоматизации

1
4- PREDL - past ogohlantirish signali.
pastki chiziq _ aniqlovchining bir qismini boshqasidan ajratish uchun xizmat
qiladi va boshqa hech qanday ma'noga ega emas.
SCADA tizimidagi barcha signallarni kodlash 1-jadvalda keltirilgan. 1-
jadval - SCADA tizimidagi barcha signallarni kodlash.
Kodlash Kodlashni dekodlash
DAV_GAS_VHOD Gaz kirish bosimi
DAV_PRDT_VHOD Pechning kirish qismidagi mahsulot bosimi
DAV_GAS_GR1 1-brilka oldidagi gaz bosimi
DAV_GAS_GR2 Brülör oldidagi gaz bosimi 2
RAS_GAS Yoqilg'i gaz iste'moli
RAS_TN Sovutgichning o'choq orqali oqishi
TEM_PTK1_TRB Quvurdagi oqim 1 harorati
TEM_PTK2_TRB Quvurdagi 2-oqimning harorati
TEM_PRDT_VYHD Mahsulotning chiqish harorati
TEM_DYM_GAS Tutun gazining harorati
Yuqori daraja MDH ma'lumotlar bazasi va APCS ma'lumotlar bazasi bilan
ifodalanadi. Mutaxassislar uchun ma'lumotlar avtomatlashtirilgan ish joyi ekran
shakllari to'plamlari bilan tuzilgan. Operatorning ish stantsiyasining monitorida turli
xil ma'lumotlar va boshqaruv elementlari ko'rsatilgan. Dispetcherning ish
stantsiyasida har xil turdagi hisobotlar avtomatik ravishda yaratiladi, barcha
hisobotlar XML formatida tuziladi. Hisobotlar quyidagi sxema bo'yicha tuziladi:
- har bir juft/toq soatda (ikki soatlik hisobot);
- har kuni (har kuni soat 24.00 da ikki soatlik hisobot);

7sxemasining tavsifi
Stabil bo'lmagan kondensat qurilmaga kiradi, u erdan ikki oqimda qisman
gazsizlantirilgandan so'ng, detanizatsiya uchun chiqariladi.
Barqaror kondensatning issiq oqimi bilan rekuperativ issiqlik
almashtirgichning quvur bo'shlig'ida isitiladigan beqaror kondensatning birinchi
oqimi oziq-ovqat sifatida ustunning pastki qismiga beriladi. Ikkinchi, sovuq oqim,
ustunning yuqori qismida ma'lum bir haroratni saqlab turish uchun o'tkir sug'orish
vazifasini bajaradi. Ustunga etkazib beriladigan reflyuks miqdori ustunning yuqori
qismidagi haroratga asoslangan valf tomonidan nazorat qilinadi.
Stabil bo'lmagan gaz kondensatini to'g'rilash jarayoni ustunda sodir bo'lib,
undan erigan metan va etanni deetanizatsiya gazlari sifatida deyarli to'liq olib
tashlash bilan birga, massasi 0,8% dan ortiq bo'lmagan qoldiq etan tarkibiga qadar.
Ustundagi bosim NTS o'rnatishning ejektor blokiga deetanizatsiya gazini
chiqarish quvuriga o'rnatilgan nazorat valfi tomonidan saqlanadi.
Ustun tagining harorati sovutish suvi (dizel fraktsiyasi) evaporatatorning
quvur oralig'i orqali doimiy aylanishi tufayli saqlanadi.
Kolonkaning pastki qismidagi etansizlangan kondensat nazorat klapan orqali
sath orqali stabilizatsiya ustunining ikkinchi blokiga chiqariladi, bu erda
kondensatdan propan-butan fraktsiyasining deyarli to'liq chiqarilishi tufayli u
barqarorlashadi.
Ustunning ikkinchi kubining harorati sovutish suyuqligining (dizel
fraktsiyasi) ikkinchi evaporatatorning quvur oralig'i orqali doimiy aylanishi tufayli
saqlanadi.
Ustunning yuqori qismidagi harorat rejimi AVO bug 'stabilizatsiya qurilmasi,
qayta oqim tanki birligi va qayta oqim nasosi blokidan tashkil topgan sug'orish tizimi
tomonidan saqlanadi.
Ustunning pastki qismidagi barqaror kondensat nazorat valfi orqali
deetanizatsiya uchun yuborilgan beqaror kondensatni isitish uchun issiqlik
almashtirgichga tekislanadi, shundan so'ng u soviydi va kondensat saqlash tanki
joyiga etkazib beriladi.
Stabilizatsiya jarayonida ajratilgan propan-butan fraktsiyasi sovutiladi va

Gazga tozalanishni kompleks o’rnatish

Купить
