Kalsiy sianamid ishlab chiqarish jarayonini avtomatlashtrish

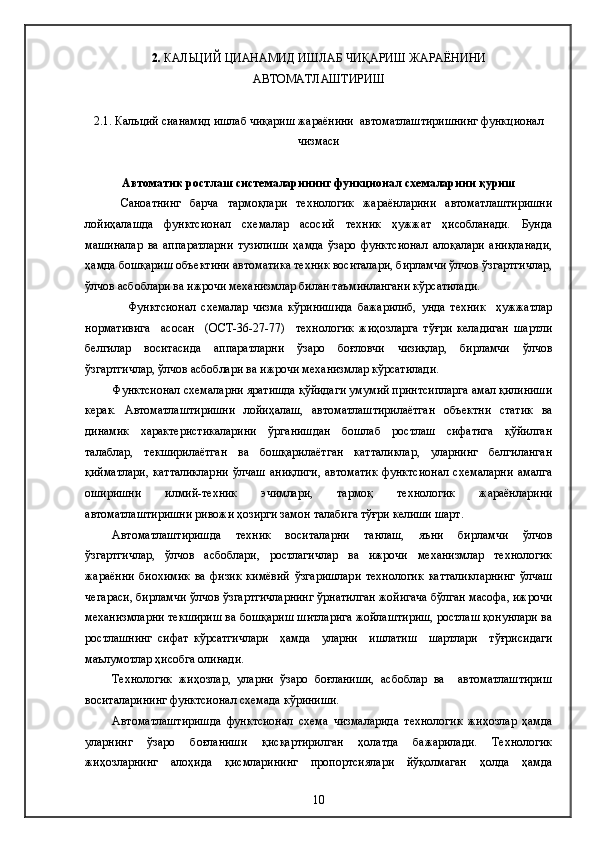

2. КАЛЬЦИЙ ЦИАНАМИД ИШЛАБ ЧИҚАРИШ ЖАРАЁНИНИ АВТОМАТЛАШТИРИШ 2.1. Кальций сианамид ишлаб чиқариш жараёнини автоматлаштиришнинг функционал чизмаси Автоматик ростлаш системаларининг функционал схемаларини қуриш Саноатнинг барча тармоқлари технологик жараёнларини автоматлаштиришни лойиҳалашда функтcионал схемалар асосий техник ҳужжат ҳисобланади. Бунда машиналар ва аппаратларни тузилиши ҳамда ўзаро функтcионал алоқалари аниқланади, ҳамда бошқариш объектини автоматика техник воситалари, бирламчи ўлчов ўзгартгичлар, ўлчов асбоблари ва ижрочи механизмлар билан таъминлангани кўрсатилади. Функтcионал схемалар чизма кўринишида бажарилиб, унда техник ҳужжатлар нормативига асосан (ОСТ-36-27-77) технологик жиҳозларга тўғри келадиган шартли белгилар воситасида аппаратларни ўзаро боғловчи чизиқлар, бирламчи ўлчов ўзгартгичлар, ўлчов асбоблари ва ижрочи механизмлар кўрсатилади. Функтcионал схемаларни яратишда қўйидаги умумий принтcипларга амал қилиниши керак. Автоматлаштиришни лойиҳалаш, автоматлаштирилаётган объектни статик ва динамик характеристикаларини ўрганишдан бошлаб ростлаш сифатига қўйилган талаблар, текширилаётган ва бошқарилаётган катталиклар, уларнинг белгиланган қийматлари, катталикларни ўлчаш аниқлиги, автоматик функтcионал схемаларни амалга оширишни илмий-техник эчимлари, тармоқ технологик жараёнларини автоматлаштиришни ривожи ҳозирги замон талабига тўғри келиши шарт. Автоматлаштиришда техник воситаларни танлаш, яъни бирламчи ўлчов ўзгартгичлар, ўлчов асбоблари, ростлагичлар ва ижрочи механизмлар технологик жараённи биохимик ва физик кимёвий ўзгаришлари технологик катталикларнинг ўлчаш чегараси, бирламчи ўлчов ўзгартгичларнинг ўрнатилган жойигача бўлган масофа, ижрочи механизмларни текшириш ва бошқариш шитларига жойлаштириш, ростлаш қонунлари ва ростлашнинг сифат кўрсатгичлари ҳамда уларни ишлатиш шартлари тўғрисидаги маълумотлар ҳисобга олинади. Технологик жиҳозлар, уларни ўзаро боғланиши, асбоблар ва автоматлаштириш воситаларининг функтcионал схемада кўриниши. Автоматлаштиришда функтcионал схема чизмаларида технологик жиҳозлар ҳамда уларнинг ўзаро боғланиши қисқартирилган ҳолатда бажарилади. Технологик жиҳозларнинг алоҳида қисмларининг пропортcиялари йўқолмаган ҳолда ҳамда 10 Mavzu: Kalsiy sianamid ishlab chiqarish jarayonini avtomatlashtrish. Mundarija Kirish I-Bob. 1.1. Kalsiy sianamid ishlab chiqarish jarayonini tavsifi (fizik va kimyoviy xossalari). 1.2. Kalsiy sianamid ishlab chiqarish jarayonini texnalogik sxemasi. II-Bob. 2.1. Kalsiy sianamid ishlab chiqarish jarayonini avtomatlashtirishning funksional sxemasi 2.2. Kalsiy sianamid ishlab chiqarish jarayonida NO’A va A ning spetsifikatsiyalari. 2.3. Kalsiy sianamid ishlab chiqarish jarayonining prinsipal elektr sxemalari tavsifi. Xulosa Adabiyotlar ro’yxati Маълум бўлишича, ҳар йили Ўзбекистон Республикасида куз ва қиш даврида физиологик нордон ўғитларни қўллаганда миллион гектар қишлоқ хўжалик майдонлари турли хил заҳарли дорилардан, бузадиган дефолянтлар ва дексикантлардан ювилади, бунда Сирдарё ва Амударё дарёларининг, Орол дарёсига тушмасдан миллион кубометр сувлари сарфланади. Бу кейинги Қорақалпоғистон Республикасидаги ўраб турган атроф муҳит муҳофазасини бузилишига олиб келиши мумкин ва ўзига бизнинг Ўзбекистон Республикаси регионларини ҳам жипслаштиради. Айнан шу саволга айтиш мумкин, Ўзбекистон Республикаси Вазирлар Маҳкамасининг махсус қарори қаратилган бўлиб, бу сув ресурсларидан эффектив фойдаланишга йўналтирилган. Кальций цианамидни юқорида кўрсатилган хусусиятларини ҳисобга олиб қишлоқ ҳўжалигида қўлланилганда Орол денгизи Амударё ва Сирдарё дарёларидаги сувлар билан тўлдириш имконини беради. Айниқса шуни таъкидлаш жоизки, кальций цианамид нафақат қишлоқ ҳўжалигида, балки кимё саноатида ҳам кенг ишлатилиши мумкин [12]. Кальций цианамиддан олинадиган бирикмалар цианидли натрий NaCN, цианплав Ca(CN) 2 ва бошқа цианамидлар [28] гидрометаллургияда рангли металл рудаларини флотациялашда, гальванотехникада ва бошқаларда пўлатни цементациялашда қўлланилади. Кальций цианамиддан олинадиган эркин цианамид H 2 CN 2 , турли техник бирикмалар – тиомочевиналар, гуанидинлар ва бошқалар ишлаб чиқаришда хомашё сифатида хизмат қилади. Бу бирикмалар саноатда В 1 витамини ишлаб чиқаришда, пластмасса, дезенфекциялаш воситалари ва бошқалар тайёрлашда фойдаланилади. 2.2. Автоматлаштириш воситаларнинг буюртма спецификацияси № поз Ў згарувчи параметрлар Узгарувчи Параметрлар характерис тикаси Ў рнатиш жойи Ў лчовчи асбоб номи ва характеристикаси Типи сони Тайёрлов заводи 1 2 3 4 5 6 7 8 1-1 Сатх Рафинатция ланган ёғ Жойида Қ ал қ овичли сатх ў лчагич. Аниқлик синфи 1 чиқиш сигнали 4 -20 мА SITRANS TF2, 3AB00 ЖКД Pt100 1SIEM ENS 1-2 Сатх Рафинат ц ия ланган ёғ Жойида Сигнал лампаси. 4 -20 мА GLD5 1 SIEM ENS 2-1 Насос электр юрит гични бошка риш Рафинатция ланган ёғ Труба проводда магнитли юритувчи 207*220*96 мм γ =50 Гц SIRIUS 1LG4253- 4AA60-Z D22 1 SIEM ENS 2-2 Насос электр юритгични бошқариш Рафинацияланга н ёғ Труба проводда Переключатель 70*80*160 мм SIRIUS 3RV20 11-0AA10 1 SIEM ENS 12-3 Сатх Саломас Тиндириш аппарати электро пневма сигнал ўзгартир гич аниқлик синфи 1 чиқиш сигнали 4-20 мА SITRAN S L 300 1SV231 1SIEM ENS 12-4 Сатх Саломас Тиндириш аппарати Рмах=16 МПа t= -200- 450 С SAMSO N 3241-1 Т(8012) 1 SAM SON 13-1 Сатх Никел мис мойли катализа тор Ара лаштир гич Қалқовичли сатх ўлчагич Аниқлик синфи 1 чиқиш сигнали 0-20 мА SITRAN S L300 1CB231C 6 1 SIEM ENS 13-2 1:4 ниSBатда концен тратцияси 5 % бўлган ёғли суспензия Ара лаштир гич Сигнал лампаси 4-20 мА GLD5 1 SIEM ENS 21 Қуриткич (4) да шихтани қиздириш табиий газни тўғри ёндириш билан амалга оширалади. Шуни ҳисобга олиб кальций цианамид синтезида аммиакнинг унча юқори бўлмаган даражада қўлланилиши, бундан ташқари бу вақтда қўшимча газларнинг озгина миқдорда бўлса ҳам церкуляцига учраши кузатилади. Ажралиб чиқадиган газларга қўшимча миқдорда углерод диоксид ва аммиакнинг 1:9 нисбати қўшилади.циркуляция тўрт циклдан ташкил топган, уни кўпайтириш газ ҳажмини катталашига олиб келади бу эса реактор ҳажмини катталаштиришга ёки газли аралашмасини доимий узатишга олиб келади. Тўртинчи циклдан кейин аммиакни кўпроқ ишлатганимизда 40% ли чиқариладиган газлар реактордан (8) чиқади кальций цианамидни олишда уни таркибида аммиак, углерод диоксид ва оз миқдорда водород ва азот углерод диоксиди ва метан газлари ҳам ажралиб чиқади. Рекуперациядан кейин Иссиқлик алмашгичлардаги (10) ва (11) иссиқлик абсорберга (12)тушади, бу ерда ундаги аммиакни азот кислотаси билан ютилади. Тўртинчи циклдан кейин аммиакни ишлатиш даражаси 40% га етганда реактордан (8) чиқариладиган газлар кальций цианамидни олиш билан аммиак, углерод диоксиди ва шунингдек азотнинг кўп бўлмаган миқдори, водород, углерод оксиди ва метанни иссиқлик алмашгичлар (10) ва (11) рекупирация исиқлигидан кейин абсорбер (12) тушади, у ерда азот кислотаси билан улардан аммиак ютилади. Шу усул билан олинган аммиакли селитра эритмаси аммиакли селитра ишлаб чиқариш цехигагазсимон аммиак билан донейтраллаш учун йўналтирилади. Аммиакли селитрадаги азот кислота эритмани орти\часи нейтрализациялашгача аммиакли селитрани кам миқдордаги углерод диоксидини бартараф қилиш мақсадида тутиб турилади. Ажралиб қолган азот, водород, метан бундан ташқари углерод оксиди газлари қозонхонага жўнатилади. Ажралиб қолган газларнинг абсорбергача (12) бўлган вақтдаги ҳарорати 110 0 дан кам бўлмаслиги керак, сабаби аммоний карбонат крсталланганда туз қатлами ҳосил бўлмаслиги ва газ қувурида сув буғлари конденсацияга учрамаслиги керак. 2.4. Бошқариш тизими архитектурасининг баёни Хозирги вақтда МЕТРАН тизими микропроцесс қурилмаларининг йиғиндисидан иборат бўлиб, ишлаб чиқариш жараёнларини автоматик бошқариш тизимларида учрайдиган ҳар қандай вазифаларни юқори ишончлиликда ва оператив равишда ечиш имкониятига эга[10]. Бу тизим уницификацияланган, бирлашган архитектурадан иборат бўлиб, фавқулотда вазиятлар, ҳимоя ва блокировка воситалари ҳамда информацияни бошқариш каби технологияларни ўз ичига олади. Тизимнинг таQSимланган ФУнкциялари узлуксиз, мантиқан ва кетма-кет бошқаришга асосланган резервлашган контроллердан иборат. Умумишлаб чиқариш архитектурасини бирлаштирган бу тизим керакли маҳсулотни керакли вақтда тайёрлаш, жараённи оптималлаштириш ва автоматлаштириш, шу билан бирга бахтсиз ҳодисаларнинг камайишига имкониятини яратади. Унификацияланган бошқариш архитектураси ишлаб чиқариш жараёнларини ахборотлар ва билимлар базаси орқали бирлаштиришни таъминлайди. Experion PKS асосидаги автоматик бошқариш тизими (АБТ) ёки технологик жараёнларни автоматик бошқариш тизими архитектураси (ТЖАБТ) кўп поғонали иерархик тизимни ифодалайди. Бундай тизимларнинг асосий критериялари – ишончлилик, замонавийлик ва тезкор ахборот алмашинишдан иборат. Умумий ҳолатда автоматик бошқариш 5та блокдан тузилган:  Оператор хонаси  Мухандислик хонаси  Серверхона  Аппарат хонаси  Технологик майдон Технологик майдон – бирламчи сигнал ўзгартиргичлар, ижрочи механизмлар бевосида ўрнатиладиган жой, яъни технологик жиҳозлар, бинонинг ўзи ёки аппарат[9]. Аппарат хонаси – автоматлаштиришнинг мантиқий-аппарат ускуналари ўрнатиладиган жой. Автоматлаштириш тизимини бошқариш ҳуқуқи иерархияси қуйидаги кўринишга эга: Менеджер  Мухандис  Оператор аппаратлар ва агрегатларни ўлчовларига эътибор бермасдан чизилади. Технологик боғланишлар, газ ва суюклик қувурлари 3464-63 ГОСТ асосида чизилади. Агарда чизмада юқорида келтирилган давлат стандартига тўғри келмайдиган қувурлар ва боғланишлар бўлса, у ҳолда бошқа рақам ва харфлардан фойдаланиш мумкин, фақат янги қабул қилинган шартли кўринишларга тушунтириш бериш зарур. Қувурларда оқимнинг ҳаракати стрелка билан кўрсатилади. Технологик жихозларнинг номлари уларнинг шартли кўринишлари билан чизиқларда ёзилади ёки ундан четга чиқарилади. Технологик жихозлар чизиқлари ҳамда кувурларнинг боғланишлари автоматлаштиришнинг функтcионал схемаларида 0,6 дан 1,5 мм қалинликдаги чизиқлар ёрдамида бажарилади. Автоматлаштириш воситалари ва асбобларининг шартли белгилари ОСТ 36-27-77 бўйича бажарилади. 11 11-1 Сатх Саломас Тиндириш аппарати ўлчаш чегараси 0-6000 мм гача OPTIFLEX 1300 1SAM SON 11-2 Сатх Саломас Тиндириш аппарати пневма электи рик сигнал ў згартир гич, аниқлик синфи 1 чиқиш сигнали 4-20 мА SITRANS L 3001SV231 1 SIEM ENS 11-3 Сатх Саломас Тиндириш аппарати электро пневма сигнал ўзгартир гич аниқлик синфи 1 чиқиш сигнали 4-20 мА SITRAN S L 300 1SV231 1 SIEM ENS 11-4 Сатх Саломас Тиндириш аппарати Рмах=16 МПа t= -200-450 С SAMSON 3241-1 Т(8012) 1 SAM SON 12-1 Сатх Саломас Тиндириш аппа рати ўлчаш чегараси 0-6000 мм гача OPTIFLE X 1300 1 SAM SON 12-2 Сатх Саломас Тиндириш аппарати пневма электи рик сигнал ў згартир гич, аниқлик синфи 1 чиқиш сигнали 4-20 мА SITRAN S L 300 1SV231 1 SIEM ENS 20 • Фойдалувчининг Интерфейс и HTML • – Web график тили • Лойиҳанинг соддалиги • Браузерда схемаларни кўриш • Очиқ аппарат таъминоти • – ПК с тандарт аппарат таъминоти • – Консоль Icon • – маълумотларни ишончли, хавфсиз қайта ишлаш • Станци я турлари • – Flex – Мослашувчан Станция • – Console – Консоль Станция Станция Оператор станци ялари ( хоналар ) OS ( operator station ) шахсий компьютерларни ўз ичига олади. Оператор станциялари ўнлаб бўлиши мумкин. Оператор станциялари технологик маълумотларни интерактив график мнемосхемалар тарзида ифодалаш, шунингдек жараённи самарали бошқариш учун хизмат қилади . Мнемосхемаларда аниқ маълумотлар: кириш ва чиқиш параметрлари, ўзгаручиларнинг қийматлари, аварияли сигналлаш, графиклар, ҳиоботлар ва шу кабилар кўрсатилади[6]. Станцияда оператор ҳар қандай датчикнинг кўрсатишини кўриши, клапанни қўлда ёпиши, насосни ишга тушириши ёки қурилманинг температурасини ўзгартириши мумкин. 2.11-расм. Жараён контроллер и • Контроллер ни тўлиқ резервлаштириш – Резерв лаштириш имконияти – Тармоқни р езерв лаштириш имконияти – Резерв лашган Контроллер лар • Бошқариш учун битта муҳит: – Ростлагичли бошқарув – Мантиқий бошқарув 28 4-1 Температура Рафинатция ланган ёғ Авто клав шкаласиз электрик чи қ иш сигналига эга б ў лган маномет рик термо метр. Ўлчаш чегараси 0-250 С, аниқлик синфи 0,25-0.5%, чиқиш сигнали 4-20 мА Symaro QAC2010 Pt 100 1SIEM ENS 4-2 Температура Рафинатция ланган ёғ Авто клав Термоэлектрик термометрдан чиқаётган сигнални пневма электи рик сигнал ўзгартир гич орқали аналог токли сигналга айланти риш SITRANS P1 DQA 13 1 SIEM ENS 4-3 Температура Рафинатция ланган ёғ Авто клав Термоэл ектрик термоме трдан чи қ аётган сигнални электро пневма сигнал ў згартир гич ор қ али аналог токли сигналга айланти риш SITRANS P1 DQA 13 1 SIEM ENS 4-4 Температура Рафинатция ланган ёғ Авто клав Рмах=16 МПа t= -200-450 С SAMSON 3241-1 Т(8012) 1 SAM SON 14 цианамид азоти кам ҳаракатланадиган амидли шаклда бўлади, қайсики, тупроқнинг нитрификацион жараёнларига таъсир кўрсатади ва нитратларни тупроқнинг устки қатламига чиқишини камайтиради. Физиологик нордон аммиакли селитра, аммоний сульфат ва бошқа [23] минерал ўғитларни узоқ муддатда ва систематик қўллаш натижасида Ўзбекистон Республикасининг катта қишлоқ хўжалик майдонларида сунъий шўрланган тупроқлар пайдо бўлди. Бундан ташқари маълумки, [21], тупроқнинг кислоталилигини кўтарилиши салбий факторлардан ҳисобланиб, бу маккажухори, буғдой ва бошқа бир қатор қишлоқ хўжалик экинларини ҳосилини ўсишини чеклашга олиб келади. Азотли ўғитларни асосан кальций цианамидни ишқорли шаклларини қўллаш, хусусан тупроқни кислоталилигини нейтраллашнинг иқтисодий ва эффектив усулларидан ҳисобланади. Бу кальций цианамидни учинчи хусусиятларидан ҳисобланади, шунга кўра товарли кальций цианамид унда эркин оҳак мавжудлиги хисобига ва кальцийни боғланганлигини нейтраллаш қобилияти бошқа азотли ўғитларнинг қолган ишқорли шаклларидан яхшироқ. Кальций цианамидни тўртинчи хусусияти шундан иборатки, кальций цианамид ва унинг ҳосилалари майин таъсирли-препаратлардан пахта баргларини машинада ҳосилни теришдан аввал сунъий олиш учун айниқса кенг тарқалган дефолянтларидан ҳисобланади [24]. Бошқа дефолянтлардан фарқли, кальций цианамид тупроқда 48-72 соат давомида аммиак ва кальций карбонатгача тўлиқ парчаланади [25], шунингдек ўзининг кучсиз токсик хусусиятларини тезда юқотади. Кальций цианамид-кальций карбонат ва аммиак маҳсулотларини парчаланиши шўрланган тупроқларининг нейтрализация жараёнида иштирок этади, аммиак эса бундан ташқари азотли ўғитлар ролини уйнаши мумкин. Кальций цианамидни бешинчи хусусияти шундан иборатки, у бирдан бир энг яхши вилтларга қарши препаратлардан ҳисобланади. Кальций цианамидни минерал ўғитларнинг бошқа турларидан ажралиб турадиган хусусиятлари жуда муҳим, шундай қилиб ҳар йили ғўзанинг маълум қисми (айрим туманларда 30%) вилт касаллиги билан зарарланганлиги сабабли йўқолади. Кальций цианамиднинг айниқса яна бир аҳамиятли томони, масалан аммиакли селитранинг айниқса кўп тарқалган азотли ўғитлар билан таққослаганда хавфсиз ҳисобланади. Шу муаммо туфайли бир қатор ривожланган мамлакатларининг қишлоқ хўжалигида аммиакли селитрани қўллашдан бош тортишияпти [26,27]. 7-1 Сарф Водород М 3 /соат Жойида Ротаметр босим фар қи 2.5 МПа SITRAN FF23AB01 1SIEM ENS 7-2 Сарф Водород М 3 /соат Жойида пневма электи рик сигнал узгартир гич босим фар қи 2.5 МПа SITANS P 1DQA13 1 SIEM ENS 7-3 Сарф Водород М 3 /соат Жойида электро пневма сигнал узгартир гич босим фар қи 2.5 МПа SITANS P1DQA13 1 SIEM ENS 7-4 Сарф Водород М 3 /соат Жойида Рмах=16 МПа t= -200-450 С SAMSON 3241-1 Т(8012) 1 SAM S ON 8-1 Сарф Водород М 3 /соат Жойида Ротаметр босим фар қи 2.5 кПа SITRAN FF23AB01 1 SIEM ENS 17 15-3 Насос электр юрит гични бошка риш Шчитда Сигнал лампаси 4-20 мА GLD5 1SIEM ENS 16-1 Темпе ратура Саломас Трубопро вод шкаласиз электрик чи қ иш сигналига эга б ў лган маномет рик термо метр. Ўлчаш чегараси 0-250 С, аниқлик синфи 0,25-0.5%, чиқиш сигнали 4-20 мА Symaro QAC2010 Pt 100 1 SIEM ENS 16-2 Темпе ратура Саломас Жойида Термо электрик термоме трдан чиқаётган сигнални пневма электи рик сигнал ўзгартир гич орқали аналог токли сигналга айланти риш SITRAN S P 1 DQA 13 1 SIEM ENS 16-3 Темпе ратура Саломас Жойида Термоэл ектрик термоме трдан чи қ аётган сигнални электро пневма сигнал ў згартир гич ор қ али аналог токли сигналга айланти риш SITRAN S P 1 DQA 13 1 SIEM ENS 23 14-1 Насос электр юрит гични бошқариш Трубопро вод магнитли юритувчилар 207*220*96 мм γ =50 Гц SIRIUS 1LG4253 -4AA60-Z D22 1SIEM ENS 14-2 Насос электр юрит гични бошка риш Трубопро вод Переключатель 70*80*160 мм SIRIUS 3RV20 11-0AA10 1 SIEM ENS 14-3 Насос электр юрит гични бошка риш Шчитда Сигнал лампаси 4-20 мА GLD5 1 SIEM ENS 15-1 Насос электр юрит гични бошка риш Трубапро вод магнитли юритувчилар207*220*96 мм γ =50 Гц SIRIUS 1LG4253 -4AA60-Z D22 1 SIEM ENS 15-2 Насос электр юрит гични бошка риш Трубапро вод Переключатель 70*80*160 мм SIRIUS 3RV20 11-0AA10 1 SIEM ENS 22 6-1 Температура Рафинатция ланган ёғ Авто клав шкаласиз электрик чи қ иш сигналига эга б ў лган маномет рик термо метр. Symaro QAC2010 Pt 100 1SIEM ENS 6-2 Температура Рафинатция ланган ёғ Авто клав Термоэл ектрик термоме трдан чи қ аётган сигнални пневма электи рик сигнал ў згартир гич ор қ али аналог токли сигналга айлантириш SITRANS P1 DQA 13 1 SIEM ENS 6-3 Температура Рафинатция ланган ёғ Авто клав Термоэл ектрик термоме трдан чиқаётган сигнални электро пневма сигнал ўзгартир гич орқали аналог токли сигналга айланти риш SITRANS P1 DQA 13 1 SIEM ENS 6-4 Температура Рафинатция ланган ёғ Авто клав Рмах=16 Мпа t= -200-450 С SAMSO N 3241-1 Т(8012) 1 SAM SON 16 1. Ohak baki 2. Suv yig‘gich 3. Aralashtirgich 4. Quritgich 5. Maydalagich 6. Elak 7. Isitgich 8. Reaktor 9. Siklon 10. Issiqlik almashinish qurilmasi (ekspanzer g azi) 11. Issiqlik almashinish qurilmasi (ammiyak) 12. Absorber 13. Qizdirgich 14. Isitgich 15. Isitgich 16. Vintilyator 1- rasm. Kalsiy sianamid ishlab chiqarish texnologik sxemasi 2-3 Насос электр юритгични бошқариш Рафинатция ланган ёғ Шчит да Сигнал лампаси Чиқиш сигнали 4 -20 мА GLD5 1SIEM ENS 3-1 Сарфни ростлаш Рафинатция ланган ёғ трубапроводда Рота метр босим фар қи 2.5 МПа SITRAN FF23AB01 1 SIEM ENS 3-2 Сарфни ростлаш Рафинатция ланган ёг Трубопроводд а пневма электи рик сигнал узгартир гич босим фар қи 2.5 МПа SITRANS P1DQA13 1 SIEM ENS 3-3 Сарфни ростлаш Рафинатция ланган ёг Трубопроводд а электро пневма сигнал узгартир гич босим фар қи 2.5 МПа SITRANS P1DQA13 1 SIEM ENS 3-4 Сарфни ростлаш Рафинатция ланган ёг Трубопроводд а Рмах=16 МПа t= -200-450 С SAMSON 3241 1 Т(8012) 1 SAM SON 13 Хулоса Менинг курс лойиҳа ишимда режада кўзда тутилган барча бўлимлар ўз аксини топган бўлиб, асосан ҳозирги муаммоларни ўз ичига олган. умумий қисмда хом ашё тавсифи, ишлаб чиқариш саноат усуллари; - технологик қисмда ишлаб чиқариш жараёнининг тавсифи, қўлланиладиган қурилмалар ва асосий қурилма ажратиб олиниб, унинг технологик ҳисоблари бажарилди; Курс лойиҳа ишимни тайёрлашда интернет маълумотларидан фойдаландим. Менинг курс лойиҳа ишим шу кеча кундузда тобора авж олиб бораётган жаҳон молиявий-иқтисодий инқирозига жавоб бўлиб, оз бўлсада уни юмшатишга хизмат қилади деб ҳисоблайман. Биз бўлғуси муҳандис-технологлар олдида ҳукуматимиз ишлаб чиқаришни модернизация қилиш, техник ва технологик қайта жиҳозлаш, халқаро сифат стандартларига ўтиш бўйича қабул қилинган тармоқ дастурларини амалга ошишини тезлаштириш вазифаларини қўйган. Бу эса мамлакатимизнинг ҳам ташқи ҳам ички бозорида барқарор мавқиега эга бўлишини таъминлаш имконини беради. Лойиҳаланган курс лойиҳа ишимни ишлаб чиқариш жараёнида жорий этилишига тавсия этаман. 32 Кириш Кимёлаштириш агрокимёвий комплексини асосий жадаллаштириш омилларидан бири бўлиб ҳисобланади. Кимёлаштириш жараёнида биринчи навбатда минерал ўғитлар кенг қўлланилиши ва улардан самарали фойдаланиш таъминланиши керак. Республикамизда ишлаб чиқарилаётган азотли ўғитларнинг асосий ассортиментини аммонийли селитра, карбамид ва аммоний сультфатлар ташкил этади. Ушбу ўғитлар физиологик нордон бўлиб уларни кўп йиллар давомида қўлланилиши натижасида қишлоқ хўжалигининг миллионлаб гектар майдонлари нордонлашиб қолди, бу эса қишлоқ хўжалик ўсимликларининг ҳосилдорлигини оширилишига салбий таъсир кўрсатмоқда. Боғланган азотларнинг бошқа шаклларидан кўра шудгорлик вақтида кальций цианамиднинг тупроқга берилиши энг юқори самара беради. Бундан ташқари кальций цианамид тупроқнинг зарарли микрофлорасини зарарсизлантиради. Турли соҳалар учун кальций цианамиддан мухим маҳсулотлар ишлаб чиқилиши мумкин, шу жумладан олтин ишлаб чиқариш саноатида қўллайдиган моддаларни. Лекин Республикамизда кальций цианамидга ўхшаган ўғитларнинг ишлаб чиқарилиши ташкил этилмаган ва бу масала ҳозирги кунгача долзарблигини сақлаб қолмоқда. Термодинамик ва экспериментал тадқиқотлар асосида табиий бўрдан олинган оҳакка аммиак ва углерод диоксиди аралашмасининг таъсири билан карбидсиз усулда кальций цианамидни ишлаб чиқариш технологиясини ишлаб чиқиш. Янги физик-кимёвий константалар асосида ЭХМ қўлланилиши билан аммиакнинг термик парчаланишини бошланғич ҳароратини ва 373-1473 К ҳарорат оралиғида аммиак ва углерод диоксиди орасида иккита қўшимча реакциялар ўтиши эхтимолини аниқлаш учун биринчи маротаба термодинамик тадқиқотлар ўтказилган. Оҳак, аммиак ва углерод диоксиди газ аралашмасидан кальций цианамид синтез қилишнинг кинетик тадқиқотларини ўтказиш натижасида кимёвий реакциянинг тартиби аниқланди, ҳамда қаттиқ фаза таркибига синтез давомийлиги ва хароратнинг таъсири ўрганилди. Маҳсулот чиқишининг асосий технологик парметрларга боғлиқлиги тадқиқот қилинди. Кальций цианамидни карбидсиз усул билан синтез қилишда чиқиб кетаётган газларнинг таркибига ҳароратнинг таъсири ўрганилди. Кальций цианамид олиш жараёнидаги ўтиши мумкин бўлган бир қатор кимёвий реакцияларнинг термодинамик параметрларини, асосий кимёвий реакциянинг аммиак ва углерод диоксиди бўйича тартибини ва унинг тезлигини чегаралайдиган поғонасини аниқлашдан иборатдир. 1. КАЛЬЦИЙ ЦИАНАМИД ИШЛАБ ЧИҚАРИШ ЖАРАЁНИНИНГ ТАВСИВИ 1.1. Кальций цианамидини физик ва кимёвий хоссалари Кальций цианамид ни с кимёвий формуласи CaCN 2 , молекуляр масаси 80,11 , боғланган азот миқдори 34,98% , азот ни боғланиши амид шаклида [5]. Кальций цианамидидан ўсимликлар азотни самарали ўзлаштиради, чунки у секин таъсир этувчи ўғитдир. Кальций цианамиднинг сувда эрувчанлиги аммонийли селитрага нисбатан 70 баробар кам деб аниқланган. Азот са қланишига қараб кальций цианамиди аммиакли селитрага (35%) тенг, аммо у аммиакли ва нитратли азот билан боғланган шакллари ва уни сувда (25 0 С да 2,5 г 100 мл сувда) [6] аммиакли селитра [7] эрувчанлигидан қарийиб 70 марта кичик , бу эса бизнинг назаримизда минерал ўғитларни норма бўйича ўғитлашни асосан кальций цианамидни тежаш жуда муҳимдир. Кальций цианамид и спиртда ва органик эритувчиларда эримайди. Кальций цианамид рангсиз кристалл ромбоэдрик ёки гексагонал шаклга эга. Кальций цианамид қиздирганда чидамли, бироқ 1090 0 С ва ундан юқори ҳароратда унинг парчаланиши бошланади, қайсики, 1100-1500 0 С да тўлиқ парчаланиш кузатилади. 1346-1370 0 С ҳароратларда кальций цианамид эрийди [10]. Кальций цианамид қуйидаги реакция бўйича аммиак саноатида хомашё учун узоқ хизмат [11] қилди: Са CN 2 +3H 2 O ( буғ )=CaCO 3 +2NH 3 ( газ ) (1) Аммо бу аммиак олиш усули ўзини ролини элементар азот ва водород бошланғич ишлаб чиқариши билан ўзаро таъсирини йўқотди. Кальций цианамидни сув билан ўзаро таъсири қуйидаги кимёвий реакция билан ўтади: 2CaCN 2 +2H 2 O ( с ) = Ca(HCN 2 ) 2 +CaOH 2 (2) Минерал кислоталарнинг иштироки енгил цианамид ҳосил бўлиши билан кальций цианамиднинг гидролиз жараёни тезлашади, қайсики, кейинчалик реакцияларда карбамидга ўтиши мумкин: Са CN 2 +2H 2 O=Ca(OH) 2 +H 2 CN 2 (3) H 2 CN 2 +H 2 O=CO(NH 2 ) 2 (4) Углерод монооксиди 1100 0 С ҳароратларда ва ундан юқори бўлганда кальций цианамид қуйидаги реакция бўйича парчаланади [12]: CaCN 2 +CO=CaO+N 2 +2C (5) 5-1 Температура Рафинатция ланган ёғ Авто клав шкаласиз электрик чи қ иш сигналига эга б ў лган маномет рик термо метр. Ўлчаш чегараси 0-150 С, аниқлик синфи 0,25-0.5%, чиқиш сигнали 4-20 мА Symaro QAC2010 Pt 100 1SIEM ENS 5-2 Температура Рафинатция ланган ёғ Авто клав Термоэл ектрик термоме трдан чи қ аётган сигнални пневма электи рик сигнал ў згартир гич ор қ али аналог токли сигналга айлантириш SITRANS P1 DQA 13 1 SIEM ENS 5-3 Температура Рафинатцияланга н ёғ Авто клав Термоэл ектрик термоме трдан чиқаётган сигнални электро пневма сигнал ўзгартир гич орқали аналог токли сигналга айланти риш SITRANS P1 DQA 13 1 SIEM ENS 5-4 Температура Рафинатция ланган ёғ Авто клав Рмах=16 МПа t= -200-450 С SAMSON 3241-1 Т(8012) 1 SAM SON 15 К2, К3 нормал ёпиқ контактлар ёрдамида ёқади. Агар бирорта лампа ёнмаса, унда бу лампа куйган бўлади ва уни алмаштириш керак бўлади. Бу текшириш сигналидан сўнг, сигналдан қайтиш кнопкаси SB1 босилади ва бунда К1 релеси занжири узилади. Ҳамма лампалар ўчади. 2.12-расм. Уч фазали маторни ишга тушириш ва бошқаришнинг принципиал электр схемаси 31 16-4 Темпе ратура Саломас совитгич Рмах=16 МПа t= -200- 450 С SAMSO N 3241-1 Т(8012) 1SAM SON 17-1 Босим Саломас Трубопро вод Э лектрик унифи цирлан ган сигналга эга б ў лган дифманометр Symaro QBE2002 -P 1 SIEM ENS 17-2 Босим Саломас Трубопро вод Сигнал лампаси 4 -20 мА GLD5 1 SIEM ENS 18-1 C атх Саломас Си ғим Қалқовичли сатх ўлчагич Аниқ лик синфи 1 чиқиш сигнали 4-20 мА SITRAN S L300 1CB231C 6 1 SIEM ENS 18-2 C атх Саломас Си ғим Сигнал лампаси 4 -20 мА GLD5 1 SIEM ENS 24 1. 2. Карбидсиз усулда кальций цианамид ишлаб чиқариш тенологик қурилмаси Ўтказилган термодинамик ва эксперименталь текширишлар оҳакдан кальций цианамид ишлаб чиқариш учун асосий технологик ишланмаси бўлиб, Китоб конларида экспанзер гази (чиқарилган углероддиоксидли фракция) ва аммиакдан бўрни куйдириб олинган. 0,25 мм фракциягача майдаланган бошланғич оҳак бункер (1) дан керакли миқдорда гранулятор-затворитель (3) га тушади, бу ерда бир вақтнинг ўзида йиғгич (2) дан Т:Ж=1:1,5 нисбатда масса олиниши билан сув келиб тушади. Сўнгра ёпиқ шихта қуриткич (4) да қуритишга дучор қилинади. Қуриткичда (4) ёқиладиган газлар билан майдалагич (5) га келиб тушади. Шундан сўнг қуритилган майдаланган шихта цилиндр ғалвир (6) машинага узатилади. Бу ерда бошланғич шихта учта фракцияга ажратилади. Майда фракция оҳак бункер (1) ига ва сўнгра гранулятор – затворительга (3) тушади; йирик фракция қайтадан майдалагичга қайтади (5), 1-3 мм ўлчамдаги фракция шихта (7) қиздиргичига тушади, бу ерда бошланғич кальций цианамид синтези оптималь ҳароратигача қиздирилади. Шундан сўнг қизиган шихта кальций цианамид синтезидаги реакторга тушади (8). Шихта реакторида 800 o C ҳароратда экспанзерли газ ва аммиакнинг қиздириб кальций цианамид ҳосил бўлиб, кимёвий ўзаро таъсирга киради. Реактор (8) га берилган ҳарорат аввалдан иссиқликалмаштиргич (10), (11) да экспанзерли газ ва аммиак қиздириб бериш ҳисобига ва иситкич (13) да, сўнгра қиздиргичлар (14) ва (15) да табиий газни ёндириш ҳисобига тутиб турилади. 9-3 Сарф Водород М 3 /соат Жойида электро пневма сигнал узгартир гич босим фар қи 2.5 МПа SITANS P1DQA13 1SIEM ENS 9-4 Сарф Водород М 3 /соат Жойида Рмах=16 МПа t= -200-450 С SAMSON 3241-1 Т(8012) 1 SAM SO N 10-1 Сатх Саломас Тиндириш аппарати ўлчаш чегараси 0-6000 мм гача OPTIFLEX 1300 1 SAM SON 10-2 Сатх Саломас Тиндириш аппарати пневма электи рик сигнал ў згартир гич, аниқлик синфи 1 чиқиш сигнали 4-20 мА SITRANS L 3001SV231 1 SIEM ENS 10-3 Сатх Саломас Тиндириш аппарати электро пневма сигнал ўзгартир гич аниқлик синфи 1 чиқиш сигнали 4-20 мА SITRANS L 3001SV231 1 SIEM ENS 10-4 Сатх Саломас Тиндириш аппарати Рмах=16 МПа t= -200-450 С SAMSON 3241-1 Т(8012) 1 SAM SO N 19 Углерод диоксиди таъсирида 500-1100 0 С ҳароратларда реакция бўйича кальций цианамидга парчаланади: 2CaCN 2 +CO 2 =2CaO+2N 2 +3C (6) Кальций цианамид 1400-1500 0 С ҳароратларда қуйидаги реакция бўйича цианамидли кальций ҳосил қилиб, углерод билан ўзаро таъсирлашади [13]: CaCN 2 +C=Ca(CN) 2 (7) Кальций цианамидга юқори ҳароратларда реакция бўйича цианидли натрийни ош тузини таъсир эттириб цианидли натрийни чиқариш мумкин [13]: Ca(CN) 2 +2NaCl=2NaCN-CaCl 2 (8) Қуйидаги реакция бўйича кальций цианамидни бир вақтнинг ўзида ош тузи ва кўмир билан қотишма ҳосил қилиб шунингдек цианидли натрий олиш мумкин [14]: CaCN 2 +2NaCl+C=2NaCN+CaCl 2 (9) Кальций цианамиднинг Қ:С=1:5 нисбатдаги сувли пульпасига углерод диоксиди таъсир эттириб эркин цианамид ҳосил қилиш мумкин [15]: CaCN 2 +CO 2 +H 2 O=H 2 CN 2 +CaСO 3 (10) Юқорида келтирилган реакциялар шуни кўрсатадики, кальций цианамид таҳлили бўйича тадқиқотлар ўтказилганда сувни суюқ ва буғли ҳолатда улерод монооксиди, углерод диоксиди ва ош тузи продукцион кальций цианамидга таъсир эттирмасликка алоҳида эътибор бериш зарур. Амалиёт шуни кўрсатадики, бир хил бирикмалар қишлоқ хўжалигида, бошқалари кимёвий саноатда кенг ишлатилади. Бироқ, бирикмалар орасида азот билан боғланган бирикмалари жуда кам учрайди, шундайлари учрайдики улар қишлоқ хўжалиги ва кимё саноатида кенг фойдаланилади. Уларнинг шундай муҳим бирикмаларидан кальций цианамид бўлиб, юқорида айтиб ўтилганидек, бу бирикма универсал физик-кимёвий хоссаларига эга. Кальций цианамидни қишлоқ хўжалигида азотли минерал ўғитлар сифатида қўлланилиши жуда кўп илмий ишларда ўз аксини топган [16-20]. П.Е.Казаряннинг [21] ишларида кальций цианамиднинг муҳим жиҳатларидан бири шуки, азот бирикмаси сифатида тупроққа берилганда, у кальций цианамиддан азотни ўзлаштириши азот миқдори бир хил (35%) бўлишига қарамасдан аммиакли селитрага нисбатан азотни ўзлаштириши юқоридир. Ишда [21] буни сабаби шундай кўрсатиладики, аммиакли селитра сув билан жуда тез аралаштирилганда кальций цианамидга нисбатан тез ювилади. Кальций цианамиднинг иккинчи хусусияти шундан иборатки, кальций цианамид билан ўғитлаш нормаси йиллик азотли ўғитлар нормаларидан 30% ҳисобида ўрнатилади [22], шундай қилиб кальций 8-2 Сарф Водород М 3 /соат Жойида пневма электи рик сигнал узгартир гич босим фар қи 2.5 МПа SITANS P1DQA13 1SIEM ENS 8-3 Сарф Водород М 3 /соат Жойида электро пневма сигнал узгартир гич босим фар қи 2.5 МПа SITANS P1DQA13 1 SIEM ENS 8- 4 Сарф Водород М 3 /соат Жойида Рмах=16 МПа t= -200-450 С SAMSON 3241-1 Т(8012) 1 SAM SON 9-1 Сарф Водород М 3 /соат Жойида Ротаметр босим фар қи 2.5 кПа SITRAN S FF23AB01 1 SIEM ENS 9-2 Сарф Водород М 3 /соат Жойида пневмаэлектирик сигнал узгартиргич босим фар қи 2.5 МПа SIT R ANS P1DQA13 1 SIEM ENS 18 Дастурлашган мантиқий контроллер ёки Дастурлашган контроллер- технологик жараёнларни автоматлаштириш учун ишлатиладиган ихтисослашган сонли компьютер. Бошқа шахсий компьютерлардан фарқи шуки, у анча датчик ва ижрочи қурилмаларнинг такомиллашган киритиш ва чиқариш қурилмаларига эга, узоқ вақт ишончли ишлайди, шунингдек атроф-муҳитнинг ноқулай шароитларида ҳам ишончли иршлайди. Аналогли ва сонли коммуникация HART -протокол бир вақтнинг ўзида аналогли ва сонли сигналларни бир сим орқали узатишга имкон яратади[ 8]. Бир қанча параетрларни бир вақтнинг ўзида узатиш HART -протокол кўппараметрли асбоблар (масалан сарф ўлчагичлар) билан ишлашда жуда қулай, чунки битта кабель сими орқали жараённинг бир қанча параметрлари тўғрисида ахборот олиш имконини беради. 2 .5. Бошқариш ва сигналлаш принсипиал схемасининг баёни Бошқариш ва сигналлаш чизмалари битта принципиал чизмада берилган. Бажараётган вазифаларига қараб бошқариш чизмалари механизмлар, транспорт тизимларининг электр юритмаларини бошқариш кўринишида бажарилиши мумкин. Сигналлаш чизмалари эса, технологик сигналлаш чизмалари, ишлаб чиқариш холатларини сигналлаш чизмалари, топшириқларни бажарилишини сигналлаш чизмалари ва ёнғин хавфсизлик сигналлаш чизмаларига бўлинади. Бошқариш ва сигналлашнинг структура чизмалари ишлаб чиқилгандан сўнг, принципиал чизмаларга ўтилади. Манба кучланиши танланади ва чизма аппаратлар билан таминланади. Чизма ўзгарувчан ток мабааси кучланиши 220в, 380в ўзгармас ток кучланиш 60в, 48в, 24в, 12в бўлиши мумкин. Чизма аппаратурасини ишлатилаётган манбага қараб, бино характеристикасига қараб, талаб қилинаётган контактлар сонига қараб танланади. Элементлар принципиал чизмаларда ЭСКД бўйича ГОСТ.2.710-81 га асосан белгиланади. Ҳамма аппаратлар чизмада нормал холатда кўрсатилади (масалан, реле контактлари бошқариш ўрамига сигнал берилмаган холатда кўрсатилади). Принципиал электр чизмаларининг ҳамма элементлари уч қисмдан иборат бўлган позицион белгиларга эга бўлади. Белгилашнинг биринчи қисми бир ёки икки харфли кодда бажарилади. Иккинчи қисмида элементнинг тартиб рақами келтирилади. Белгилашнинг учинчи қисми элементнинг Функционал вазифасига мосланади. Масалан, R 2 N -2-резистор, ўлчовчи сифатида ишлатилаётган. ( GOST 2.710-81)[11]. 29 R 3 F -3-резистор, қиSQа туташдан сақлагич сифатида ишлатилаётган электр занжирларни маркировка қилиш ГОСТ 2.709-72 асосида амалга оширилади. Автоматлаштирш тизимларида маркировкалаш учун 3 гурух сонлар қўлланилади. Бошқариш, назорат қилиш ва ростлаш занжирларини 1÷399 1001-1399, 2001-2399 рақамлари билан маркировкаланилади. Сигналлаш занжирлари 400-799; 2800-2999 рақамлари билан маркировкаланади. Электр манба занжирлари 800-999; 1800-1999 рақамлари билан маркировкаланади. Расмда электрюритмаларни бошқариш чизмаси келтирилган. Манбани бошқариш занжири фазалараро кучланиш 380в билан ёки фаза кучланиши билан амалга оширилади. Электрюритмани бошқаришнинг принципиал чизмаси 25-расмда келтирилган. Бу чизмада қуйидаги белгиланишлардан фойдаланилган: SV1 ва SV2 – ёқиб ўчирувчи кнопкалар, КМ-контактор магнитли, КК-иссиқлик релеси, ФУ-қиSQа туташдан сақлагичлар, QS-рубилник. Электр юритма ёқувчи SV1 ва ўчирувчи SV2 кнопкалар ёрдамида ишга туширилади ва ўчирилади. SV1 босилганда КМ бошқариш ўрамидан ток ўтиб, контактор ўзаги магнитланиб, якорни тортади ва КМ нормал узиқ контактларни улайди. Бунда уловчи контакт SV1нинг блокировкаловчи контакти ва электр юритмага манбаъни уловчи КМ контактлар ҳам уланади. Электр юритма ишга тушади. Электр юритмани тўхтатиш учун SV2 ўчирувчи кнопка босилиб, КМ га манба узилади. Бунда блокировкаловчи КМ контактлари ҳам узилади. Электр юритма ишдан тўхтайди. Электр юритмага юклама ошиб кетганда, электр юритмани куйишдан сақлаш учун, иссиқлик релелари ишга тушади ва манбаъни узади. Электр юритмани қайта ишга тушириш учун ёқувчи SV1 кнопка босилиб, КМ контактори занжири уланади. Технологик сигналлашнинг принсипиал электр чизмаси қуйидаги расмда келтирилган. Технологик контакт SQ1 уланганда, К2 реленинг нормал уланган контакти уланиб, К1 реле бошқариш ўрамларидан ток ўтади ва бу унинг нормал очиқ контактлари К1ларининг уланишига сабаб бўлади. Натижада, товушли сигнал НА ишлайди, ҳамда VD2 диод орқали К2 реле занжири уланади К2 нормал очиқ контактлари ёрдамида занжир блокировкаланади. Реле К2 ишлаганда, ўзининг сигналлаш лампаси Н1 занжиридаги К2 нормал очиқ контактларини улаб сигнал лампани Н1 ёқади ва нормал ёпиқ контакт К2 ни узиб, К1 релеси занжирини SQ1 контактдан узади. SB2 кнопка босилиши билан К1 реле занжири узилиб НА ўчади. Худди шундай бошқа технологик параметрлар чегара қийматларга келганда технологик контактлар (SQ2 ва бошқалар) уланиб, сигнал лампалари ёнади.Сигнал лампаларини маълум вақт оралиғида текшириб туриш учун текшириш кнопкаси SB1 босилади. Бунда ҳам реле К1 занжири уланиб, реле К1 ишлайди ва ўзининг нормал очиқ контакти орқали ҳамма сигнал лампалар занжирини 30 Фойдаланган адабиётлар 1. Юсупбеков Н.Р., Мухамедов Б.И., Ғуломов Ш.М. Технологик жараёнларни назорат қилиш ва автоматлаштириш. Олий ўқув юрти талабалари учун дарслик. – Тошкент: Фан, 2011. – 502 с. 2. Юсупбеков Н.Р., Муҳамедов Б.Э., Ғуломов Ш.М. Технологик жараёнларни бошқариш системалари. –Тошкент: Ўқитувчи, 1997. -720 б. 3. S.N.Husanov: «Avtomatlashtirish sistemalarini loyihalash, o’rnatish va sozlash» fanidan kurs loyihasini bajarish bo’yicha uslubiy ko‘rsatma /Qarshi muhandislik–iqtisodiyot instituti /Qarshi-2019. 4. Клюев А.С. и др. Проектирование систем автоматизации технологических процессов: Справочное пособие. II -е изд. –М.: Энергоатомиздат, 1990. -464 с. 5. Клюев А.С. и др. Техника чтения схем автоматического управления и технологического контроля. –М.: Энергоатомиздат, 1991. -432 с. 6. Автоматическое управление в химической промышленности: Учебник для вузов./под ред. Е.Г.Дудникова.-М.:Химия, 1987.- 368с. 7. Салимов З., Туйчиев И.С. Химиявий технология процесслари ва аппаратлари.- Тошкент: Ў қитувчи, 1987. – 408 б. 8. Шуртангазкимё МЧЖ технологик регламенти 9. Соҳага доир даврий каталоглар ва журналлар Электрон ресуруслар 10. www.mathnet.ru. 11. www.twirpx.com . 12. www.coolreferat.com . 13. www.ziyonet.uz. 33 Оператор – бошқариш ҳуқуқининг пастки даражаси, ўзининг участкасидаги бошқариш тизимини амалга ошириш ҳуқуқига эга (ишга тушириш/маълум бир технологик циклни тўхтатиш, рецептурага риоя этиш, технологик жараённинг тўғри кечишини назорат қилиш). Мухандис (мухандис-технолог) – бошқариш ҳуқуқининг ўрта даражаси, операторнинг ҳуқуқлари билан бир қаторда жараённи оптималлаштириш алгоритмини амалга ошириш ҳуқуқига эга, шунингдек ишлаб чиқариш жараёнининг ҳар қандай участкасида оператор вазифасини бажариш ҳуқуқига эга, яъни ишлаб чиқариш жараёнига кенг назар билан қарайди. Менеджер – ҳам оператор, ҳам мухандис хуқуқига эгал бўлиши билан бирга жараённинг мантиқий дастурига кириш, дастурга тузатишлар ва ўзгартиришлар киритиш ҳуқуқига эга. Аналог-сон қийматли (АSQ), сон-аналогли (СА) ўзгартиргичлар- ўзгартирувчи блоклар бўлиб, бошқаручи компьютер билан ахборот аламашиниш имкониятини беради. Кириш / чиқиш модуллари – технологик майдондан контроллер б ў йича келадиган ахборотни таQSимлайди. Модуль ахборотни тезроқ қайта ишлаш ва контроллерда таQSимлаш учун шартли равишда карталар ва каналларга бўлинади. Тизимнинг элементлари билан ишончли ва узлуксиз алоқани ўрнатиш учун қуйидаги воситалардан фойдаланилади: • Жараён с ервер и • Глобал маълумотлар базаси • Самарали коммуникаци ялар • Honeywell томонидан ишлаб чиқилган резервлашган серверлар • Резервлашган серверларнинг с тандарт ва бошқа жиҳозлари 26 2.10-расм.Технологик жараённи бошқариш архитектураси Сервер хонаси – автоматлаштиришнинг дастурий воситалари \ҳамда ахборотлар сақланадиган жой . Сервер ( инг . Server , to serve инглизчадан — хизмат қилиш ) — ахборот технологияларида ҳисоблаш системасининг дастурининг компоненти, мижознинг сўровига кўра сервис (хизмат кўрсатиш) ФУнкцияларини бажаради, мижозга маълум бир ресурс ёки хизмат кўрсатишдан фойдаланишига ёрдам кўрсатади. [11]. Сервер а ппарат лари (аппарат ли таъминот ) одатда ишлатиш учун содда ва фойдаланиш учун ишончли, кам энергия истеъмол қилади, баъзи ҳолатларда арзон. Шу билан бир қаторда унча мослашувчан эмас. Сервер Experion PKS резерв сервери бўлиши мумкин. Асосий сервер ишдан чиққан ҳолатда унинг барча Функционал вазифаларини резерв сервер ўз зиммасига олади. Қуйидаги ҳолатлардан бири содир этилганда резерв сервер асосий сервердан бошқаришни олади: - Асосий сервернинг аппарат қисми ишдан чиққан ва резер сервер билан асосий сервер алоқаси узилган ҳолатда - Асосий сервер билан резерв сервернинг тармоқ каналлари узилган ҳолатда - Асосий сервернинг контроллер С300 билан алоқаси узилганда - фойдаланувчи серверларни қўлда ўчирганда Станция 27

Kalsiy sianamid ishlab chiqarish jarayonini avtomatlashtrish
