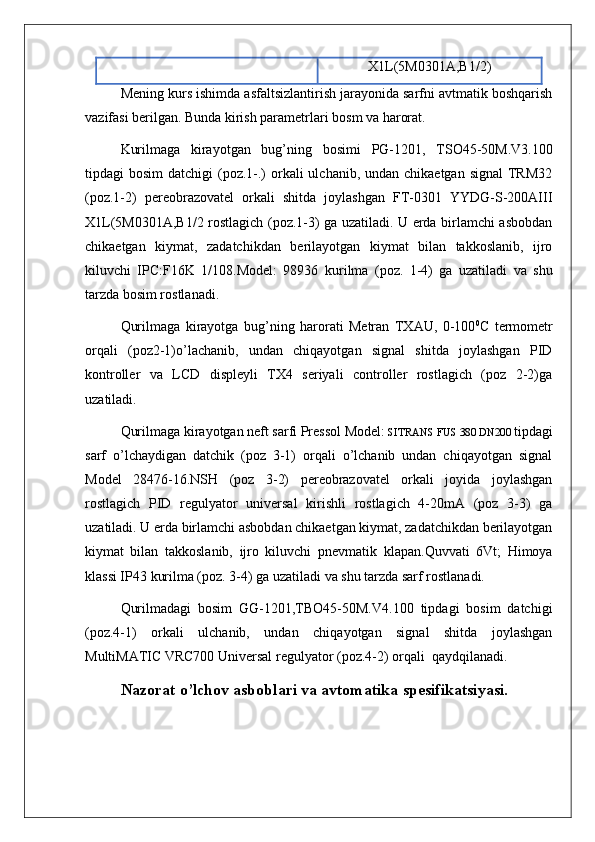

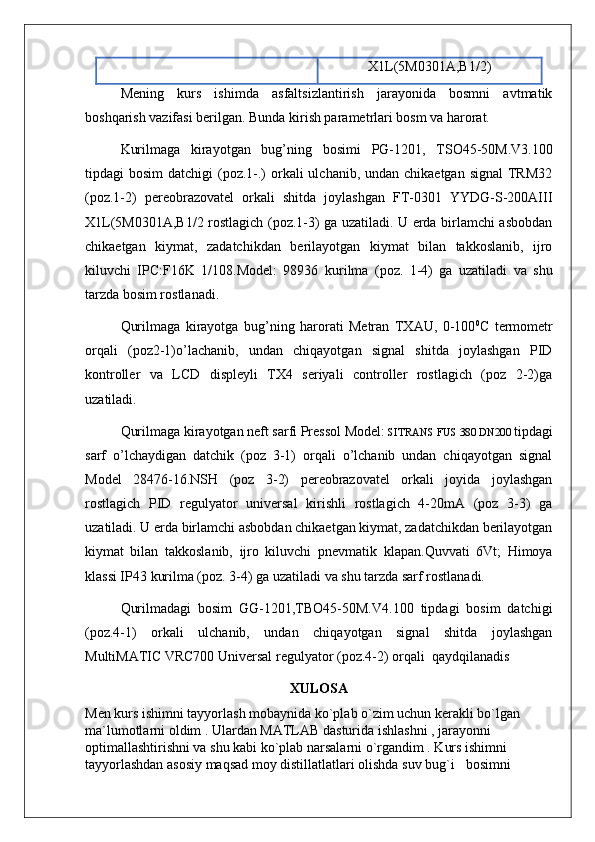

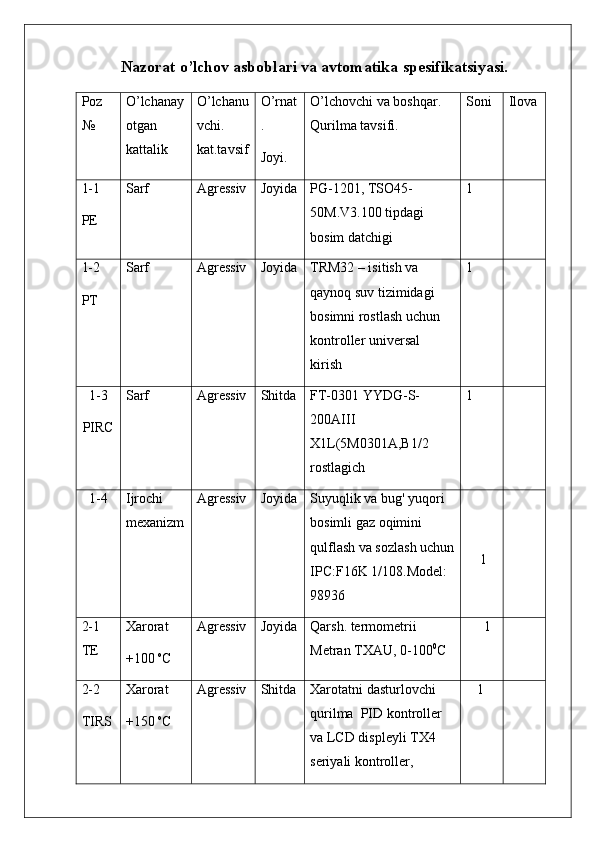

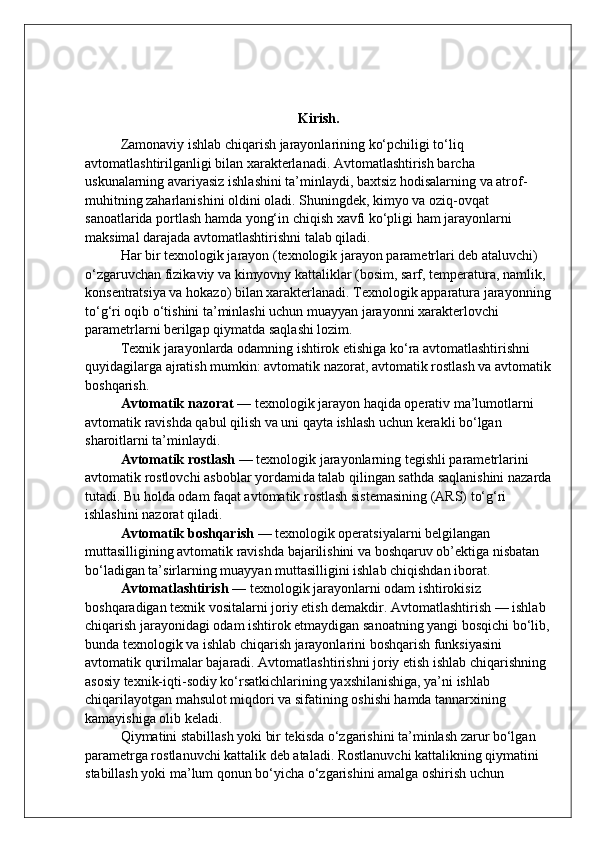

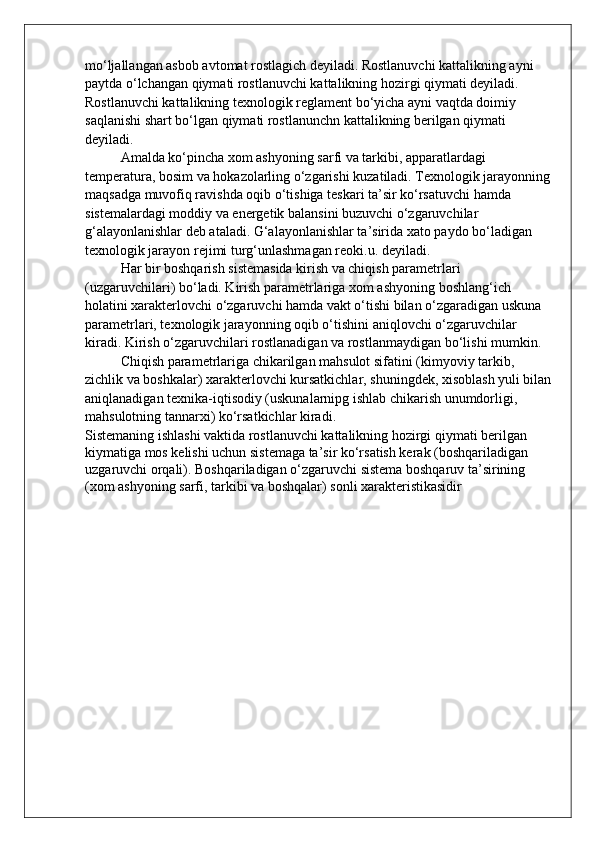

TOSHKENT KIMYO-TEXNOLOGIYA INSTITUTI YOQILG’I ORGANIK BIRIKMALAR KIMYOVIY TEXNOLOGIYASI FAKULTETI 21-19-GURUH TALABASI TOSHPULATOV RAMZIDDINNING «KIMYOVIY INJINERINGDA AVTOMATLAMATLASHTIRISH VA MODELLASHTIRISH»FANIDAN BAJARGAN KURS ISHI MAVZU:MOY DISTILLATLARI OLISHDA SUV BUG`I BOSIMINI AVTOMATIK BOSHQARISH. TOSHKENT-2022 TOSHKENT KIMYO-TEXNOLOGIYA INSTITUTI YOQILG’I ORGANIK BIRIKMALAR KIMYOVIY TEXNOLOGIYASI FAKULTETI 21-19-GURUH TALABASI TOSHPULATOV RAMZIDDINNING «KIMYOVIY INJINERINGDA AVTOMATLAMATLASHTIRISH VA MODELLASHTIRISH»FANIDAN BAJARGAN KURS ISHI MAVZU:MOY DISTILLATLARI OLISHDA SUV BUG`I SARFINI AVTOMATIK BOSHQARISH. TOSHKENT-2022 Mundarija Kirish Asosiy qism Texnologik jarayon bayoni Texnik xisob Xulosa Foydalanilgan adabiyotlar Kirish. Zamonaviy ishlab chiqarish jarayonlarining ko‘pchiligi to‘liq avtomatlashtirilganligi bilan xarakterlanadi. Avtomatlashtirish barcha uskunalarning avariyasiz ishlashini ta’minlaydi, baxtsiz hodisalarning va atrof- muhitning zaharlanishini oldini oladi. Shuningdek, kimyo va oziq-ovqat sanoatlarida portlash hamda yong‘in chiqish xavfi ko‘pligi ham jarayonlarni maksimal darajada avtomatlashtirishni talab qiladi. Har bir texnologik jarayon (texnologik jarayon parametrlari deb ataluvchi) o‘zgaruvchan fizikaviy va kimyovny kattaliklar (bosim, sarf, temperatura, namlik, konsentratsiya va hokazo) bilan xarakterlanadi. Texnologik apparatura jarayonning to‘g‘ri oqib o‘tishini ta’minlashi uchun muayyan jarayonni xarakterlovchi parametrlarni berilgap qiymatda saqlashi lozim. Texnik jarayonlarda odamning ishtirok etishiga ko‘ra avtomatlashtirishni quyidagilarga ajratish mumkin: avtomatik nazorat, avtomatik rostlash va avtomatik boshqarish. Avtomatik nazorat — texnologik jarayon haqida operativ ma’lumotlarni avtomatik ravishda qabul qilish va uni qayta ishlash uchun kerakli bo‘lgan sharoitlarni ta’minlaydi. Avtomatik rostlash — texnologik jarayonlarning tegishli parametrlarini avtomatik rostlovchi asboblar yordamida talab qilingan sathda saqlanishini nazarda tutadi. Bu holda odam faqat avtomatik rostlash sistemasining (ARS) to‘g‘ri ishlashini nazorat qiladi. Avtomatik boshqarish — texnologik operatsiyalarni belgilangan muttasilligining avtomatik ravishda bajarilishini va boshqaruv ob’ektiga nisbatan bo‘ladigan ta’sirlarning muayyan muttasilligini ishlab chiqishdan iborat. Avtomatlashtirish — texnologik jarayonlarni odam ishtirokisiz boshqaradigan texnik vositalarni joriy etish demakdir. Avtomatlashtirish — ishlab chiqarish jarayonidagi odam ishtirok etmaydigan sanoatning yangi bosqichi bo‘lib, bunda texnologik va ishlab chiqarish jarayonlarini boshqarish funksiyasini avtomatik qurilmalar bajaradi. Avtomatlashtirishni joriy etish ishlab chiqarishning asosiy texnik-iqti-sodiy ko‘rsatkichlarining yaxshilanishiga, ya’ni ishlab chiqarilayotgan mahsulot miqdori va sifatining oshishi hamda tannarxining kamayishiga olib keladi. Qiymatini stabillash yoki bir tekisda o‘zgarishini ta’minlash zarur bo‘lgan parametrga rostlanuvchi kattalik deb ataladi. Rostlanuvchi kattalikning qiymatini stabillash yoki ma’lum qonun bo‘yicha o‘zgarishini amalga oshirish uchun mo‘ljallangan asbob avtomat rostlagich deyiladi. Rostlanuvchi kattalikning ayni paytda o‘lchangan qiymati rostlanuvchi kattalikning hozirgi qiymati deyiladi. Rostlanuvchi kattalikning texnologik reglament bo‘yicha ayni vaqtda doimiy saqlanishi shart bo‘lgan qiymati rostlanunchn kattalikning berilgan qiymati deyiladi. Amalda ko‘pincha xom ashyoning sarfi va tarkibi, apparatlardagi temperatura, bosim va hokazolarling o‘zgarishi kuzatiladi. Texnologik jarayonning maqsadga muvofiq ravishda oqib o‘tishiga teskari ta’sir ko‘rsatuvchi hamda sistemalardagi moddiy va energetik balansini buzuvchi o‘zgaruvchilar g‘alayonlanishlar deb ataladi. G‘alayonlanishlar ta’sirida xato paydo bo‘ladigan texnologik jarayon rejimi turg‘unlashmagan reoki.u. deyiladi. H ar bir boshqarish sistemasida kirish va chiqish parametrlari (uzgaruvchilari) b o‘ ladi. Kirish parametrlariga xom ashyon in g boshlang‘ich holatini xarakterlovchi o‘zgaruvchi hamda vakt o‘tishi bilan o‘zgaradigan uskuna parametrlari, texnologik jarayonning oqib o‘tishini ani q lovchi o‘zgaruvchilar kirad i . Kirish o‘zgaruvchilari rostlanadigan va rostlanmaydigan b o‘ lishi mumkin. Chi q ish parametrlariga chikarilgan mahsulot sifatini (kimyoviy tarkib, zichlik va boshkalar) xarakterlovchi kursatkichlar, shuningdek, xisoblash yuli bilan aniqlanadigan texnika-iqtisodiy (uskunalarnipg ishlab chikarish unumdorligi, mahsulotning tannarxi) ko‘rsatkichlar kiradi. Sistemaning ishlashi vaktida rostlanuvchi kattalikning hozirgi qiymati berilgan kiymatiga mos kelishi uchun sistemaga ta’sir ko‘rsatish kerak (boshqariladigan uzgaruvchi orqali). Boshqariladigan o‘zgaruvchi sistema boshqaruv ta’sirining (xom ashyoning sarfi, tarkibi va boshqalar) sonli xarakteristikasidir ASOSIY QISM Neftdan olinadigan har xil sohalarda ishlatiladigan moylar atmosfera bosimi ostida haydab olingan neft qoldig‘i mazutdan olinadi. Moylami ishlab chiqarish jarayoni 3 bosqichdan iboratdir: 1. Boshlang'ich xomashyoni tayyorlash — moy fraksiyalarini olish. 2. Olingan moy fraksiyalaridan komponentlar olish. 3. Komponentlami aralashtirish (kompaundirlash) ularga qo‘ndirma qo‘shish va tovar mahsulot olish. Boshlang‘ich xomashyoni tayyorlashda mazutni vakuum ostida haydab fraksiyalaiga ajratiladi. Moylami olishda ishlatiladigan usulga qarab ular ikki gruppaga bo‘linadi. 1. Distillyat gruppasi — bunga vakuum ostida 300-400°C, 350-420°C, 420- 450°C va 450-500°C da mazutni qizdirib olinadigan fraksiyalar. Distillat distillash (distillash) mahsulotidir. Neft mahsulotlariga nisbatan distillatlar neftni distillash jarayonida olinadigan xom benzin, kerosin, neft kabi xom fraktsiyalardir. Yog 'ajratishning har bir bosqichida engil fraksiya (distillat) maqsadli mahsulot bo'lib, og'ir fraktsiya (qoldiq) keyingi qayta ishlashga (ikkilamchi distillash, piroliz, katalitik kreking, reforming va boshqalar) duchor bo'ladi. Yog 'tarkibiga qarab, neftni birlamchi distillash uchun yoqilg'i, yoqilg'i- mazut va boshqa variantlar mavjud. Birinchi holda, fraktsiyalar yoki distillatlar neftdan ajratilishi mumkin - benzin (dastlabki qaynash nuqtasi 180 ° C), kerosin (120-240 ° C), dizel (180-350 ° C), gaz moyi (330-360 ° S). ) va qaynash nuqtasi 360 ° C dan yuqori bo'lgan yoqilg'i moyi, neft fraktsiyalarini olish uchun xom ashyo bo'lib xizmat qiladi. Yog `birlamchi distillashning yoqilg'i-mazut versiyasi bilan (normal bosimda), yoqilg'i distillatlari va yoqilg'i moyi olinadi; ikkinchisi neft distillatlari va smolani olish uchun vakuumli distillashdan o'tkaziladi, bu esa o'z navbatida bitum ishlab chiqarish uchun neft distillatini va og'ir qoldiqni olish uchun vakuum distilatsiyasiga (mazut bilan aralashtirilgan) duchor bo'ladi. Keling, ushbu bosqichlarning birinchisidan boshlaylik - mazutni vakuumli distillash va neft distillatlarini ishlab chiqarish. Ma'lumki, neftning undan neft olish uchun yaroqliligi uning neftni indeksatsiyasi va neft kodini belgilash bilan belgilanadi. Shifrlangan moy quyidagilarni ko'rsatadi: 1. moy qaysi sinfga mansub (undagi qator mazmuniga ko'ra); 2. qaysi turdagi moyga tegishli (undagi engil fraksiyalarning tarkibiga ko'ra, 350 ° S gacha qaynatiladi); 3. Yog ' qaysi guruhga kiradi (undagi yog' fraksiyalarining tarkibiga ko'ra): 1-guruh - moyga 25% dan ortiq, mazutga 45%, 2-guruh - moyga 25 dan 15% gacha, mazutga 45%, 3-guruh - moyga 25 dan 15% gacha, yoqilg'iga 45-30%. moy, 4-guruh - neft uchun 15% dan kam, mazut uchun 30% dan kam; 4. Yog 'qaysi kichik guruhga kiradi (yog'ning yopishqoqlik indeksiga ko'ra kasrlar):1-kichik guruh - yopishqoqlik indeksi 95 dan yuqori, 2-kichik guruh yopishqoqlik indeksi 95 dan 90 gacha, 3-kichik guruh - yopishqoqlik indeksi 90 dan 85 gacha, 4-kichik guruh - yopishqoqlik indeksi 85 dan kam; Neft kodeksining uchinchi va to'rtinchi tasniflash xususiyatlari neftning undan moy ishlab chiqarishga yaroqliligini (yoki yaroqsizligini) aniqlaydi. Yog 'ishlab chiqarish uchun mos bo'lgan yog'lar odatda birinchi ikki guruh va birinchi ikkita kichik guruh moylarini o'z ichiga oladi. Bunday holda, distillat va qoldiq moylarni olish uchun mos bo'lgan AVT vakuum kolonkasida yog' distillatlari va qoldiq - smola olinadi, odatda ikkita moy distillati olinadi: past viskoziteli neft distillati (MDm), fraktsiyasi 350-420 ° S; yuqori viskoziteli neft distillati (MDv), fraktsiyasi 420-500 ° S; qolgan qismi 500 °C dan yuqori qaynayotgan smoladir. Yaqinda ular neftning keng qismini (SF) olishni boshladilar, ular bir qator tozalashlardan so'ng 2-3 tor fraktsiyalarga bo'linadi. Neft ishlab chiqarishning ikkinchi bosqichi - tozalangan asosiy moylar- komponentlarni ishlab chiqarish. Ularni ishlab chiqarish texnologiyasi bir qator jarayonlarni o'z ichiga oladi, ularning maqsadi quyidagilar: 1-qattiq asfaltenlarni smoladan propan bilan olib tashlash; 2-uglevodorod guruhlari va neftda mavjudligi istalmagan birikmalarni (asfalt- qatronli birikmalar, past yopishqoqlik indeksiga ega polisiklik aromatik uglevodorodlar va qattiq parafinli uglevodorodlar) olib tashlash; 3-Yog'ni gidrotozalash yoki kontaktdan keyingi ishlov berish Keng fraksiyani tozalash ketma-ketligi rasmda nuqta chiziq bilan ko'rsatilgan va uning oxirida (aralashdan oldin) yog'larni past yopishqoqlik, o'rta yopishqoqlik va yuqori yopishqoqlikka (MVM, SVM) fraksiyalash uchun o'rnatish mavjud. va VVM). Mazutni vakuumda haydash usulida   moy distillatlari olish tartibi Mazut to‘la haydalgach, ya’ni nisbatan qovushoq moy fraksiyalari haydab olinganidan keyin , gudron deb ataladigan qora smolasimon massa qoladi. Gudron neft bitumlari olishda, yo‘l qurilishi materiali hamda qozonxona yonilg‘isi sifatida va yuqori qovushoqlikka ega bo‘lgan moy sifatida ishlatiladi. Moy distillatlari tayyor mahsulot hisoblanmaydi, chunki ular tarkibida, uglevodorodlardan tashqari, smolali asfalt , oltingugurtli birikmalar, organik kislotalar va boshqa moddalar bo‘ladi. Zararli aralashmalargina emas, balki ba’zi uglevodorodlar (to‘yinmagan, polisiklik) ham moylash materallari sifatini yomonlashtiradi. Oltingugurtli birikmalar va kislotalar detallarning korroziyalanishini oshiradi, smolali asfalt moddalar issiq detallarda qurum va lok paydo bo‘lishini ko‘paytiradi, to‘yinmagan birikmalar moyning kimyoviy barqarorligini yomonlashtiradi. Erigan qattiq parafinlar qotish haroratini oshiradi, polisiklik uglevodorodlar qovushoqlik xossa larini yomonlashtiradi. Yuqori sifatli moylar olish uchun tozalash jarayonida bu aralashmalarni chiqarib yuborish kerak. Moylarni tozalashning ko‘p usullari mavjud. Neft mahsulotlarini tozalashda dastlab sulfat kislota yordamida tozalash usuli dan foydalanilgan. Bu usulda tozalash iqtisodiy jihatdan foydali bo‘lmaganligi, shuningdek , sulfat kislota turli aralashma va ke rakmas uglevodorodlar bilan jadal reaksiyaga kirishishi tufayli bu usuldan hozirgi paytda foydalanilmayapti. Neft mahsulotlarini tozalashda oqartiruvchi tuproq (adsorbentlar) bilan tozalash usuli keng tarqalgan. Bu usul adsorbentlarning g‘ovak sirtlarida qutbli aktiv birikmalarni tutib qolish xususiyatiga asoslangan. Oqartiruvchi tuproq, odatda, juda katta solishtirma sirtga ega bo‘ladi va moydagi smolali asfalt, oltingugurtli birikmalar, organik kislotalar va boshqa moddalarning yutilishini ta’minlay-di. Buning uchun kukun holatidagi tuproq distillat bilan yaxshilab aralashtiriladi va ma’lum muddat tindirilganidan so‘ng filtrdan o‘tkaziladi. Filtrlash natijasida moy tarkibidagi smolali – asphalt miqdori kamayadi va buning natijasida rangi tiniqlashadi. Oqartiruvchi tuproqning asosiy xususiyati moy tarkibidagi keraksiz qo‘shilmalarni o‘zida yutilishini ta’minlaganligi tufayli bu usulda tozalangan moyga ishqorlar eritmasi yordamida qo‘shimcha ishlov berish zarurati yo‘qligidir. Sulfat kislota yordamida, kontaktli va kislotali tozalash usul-larida moylarni tozalashda moy smolali asfalt moddalardan , oltingugurtli birikmalardan va kislotalardan qisman tozalanadi. Lekin moy tarkibidagi uglevodorodlar asl holida qoladi. Moy distillatlarini uglevodorodlardan tozalash moy sifatini oshiradi, jumladan, moy distillatlarini polisiklik uglevodorodlardan tozalash yuqori kimyoviy turg‘unlikka ega bo‘lgan moylar olishga imkon yarata-di. Bu vazifa selektiv tozalash usuli yordamida amalga oshiriladi. Moylarni selektiv tozalash usuli erituvchilarning kerakmas aralashmalar va uglevodorodlar bilan turlicha reaksiyaga kirishishi xususiyatiga asoslangan. Tozalashning ikki xili mavjud: 1) aralashma eriydi, moyning uglevodorodli tarkibi esa o‘zgarmasdan qoladi; moyning asosiy qismi ajralib chiqadi, uning sifatini yomonlashtiruvchi aralashmalar esa qoladi. 2) Moyning asosiy qismi ajralib chiqadi,uning sifatini yomonlashtiruvchiaralashmalar esa qoladi. Olingan qatlamlar ajratilgach , erituvchi haydaladi va qaytadan ishlatiladi . Birinchi usulda erituvchi aralashmalardan haydaladi , ikkinchi usulda esa uglevodorodlardan moylar haydaladi . Selektiv erituvchilar sifatida suyuq propan, fenol, nitrobenzol, furfural kabi organik birikmalardan foydala-niladi. Selektiv erituvchilar distillatlar bilan aralashtirilganida distillat tarkibidagi smolali asfalt moddalar erishi bilan birga, yuqori molekular siklik uglevodorodlar ham eriyd i. Natijada ekstrakt deb ataluvchi aralashma hosil bo‘ladi va tindirilganida ar a lashma ning quyi qismiga qoramtir qatlam bo‘lib cho‘kadi, bu qatlamning yuqorisida ochiq rangdagi rafinat deb atalauvchi qatlam joylashadi. Rafinatni kontaktli (oqartiruvchi tuproq bilan) tozalash usuli yordamida tozalanganda nisbatan sifatli moy olinadi. OBYEKTNING XARAKTERISTIKASINI ANIQLASH Ob ’ ektning uzatish funksiyasi strukturasi identifikatsiya qilingach uning parametrlari qiymatlarini aniqlash talab etiladi . Parametrlarni aniqlashning grafik usuli keng tarqalgan usullardan biri hisoblanadi . Chiqish parametri sifatida bosimmi qaraladi , uning dastlabki qiymati P =4.78, oxirgi qiymati esa 6.05. Ob’ektga yo‘naltirilgan turtki sifatida bosm nominaliga nisbatan A=5% ga o‘zgartirilgan. Asfaltsiz hom ashoni vaqt bo‘yicha o‘zgarishi 1– jadvalda keltirilgan. 1- Jadval 4 – rasm. Grafikda keltirilgan egri chiziq ob’ektning turtki egriligini ifodalaydi. Hosil bo‘lgan grafikni silliqlab, unda turtki egriligining o‘zgarish nuqtasi aniqlanadi va shu nuqtadan egri chiziqqa urunma o‘tkaziladi. Urunmaning obsissa o‘qi bilan kesishish nuqtasi hamda ordinata o‘qining maksimal qiymati bilan kesishgan nuqtasidan obsissa o‘qiga perependikulyar to‘g‘ri chiziq tushuriladi va 4-rasmda ko‘rsatilganidek belgilab olinadi. Belgilangan masofalar chizg‘ich yordamida o‘lchanadi. Ko‘rilayotgan misolda T 0a =1 T ab =0.6, T bd =3 ekanligi aniqlandi. Qiymatlar aniqlangach, tenglama bo‘yicha n ning qiymati aniqlanadi. n=T ab / T bd n=T ab / T bd =0.6/3=0.2 Adabiyotlarda T ab /T bd qiymatlar asosida n , k 1 , k 2 topish jadvali (2- jadval) keltirilgan Bu jadvaldan foydalanish uchun qurilma o‘tish chizmasi ( S ) yozib olib, T ab /  T bd qiymatini aniqlanadi va n,  k 1 ,  k 2 qiymati aniqlanadi. 2-jadval T ab /T bd N k 1 k 2 0 1 1 0 0,104 2 1,718 0,282 0,218 3 3,695 0,805 0.319 4 4,463 1,425 0,410 5 5,119 2,100 Qurilma uzatish funksiyasi darajasi birdan katta bo‘lgani uchun, ( T ab /T bd >1 ) uzatish funksiyasi ko‘rsatkichlarini quyidagicha aniqlanadi: T= T bd /k 1 T=3/1.718=1.75 τ 1 = k 2 Tτ 1 = 1.75*0.282=0.5 Bu yerda k 1 ,  k 2 qiymatlar 2- jadvaldan olindi. Qurilma shartli kechga qolish vaqti: τ u   = T ab   –  τ 1 =0.6-0.5=0.1 Agar tajriba chizmasida 0 a kechga qolish vaqti mavjud bo‘lsa, unda τ d =T oa uni T ab   qiymatga qo‘shilsa, kechga qolish qiymatini: τ = τ d + τ y n =2 bo‘lganda τ = τ d + τ y − τ 1 τ = 1+0.1-0.5=0.6 Qurilma kuchaytirgich koeffitsienti quyidagicha hisoblanadi: K = Y Z = Y T − Y T 0 Y T 0 ∗ Z P 0 Z P − Z P 0 K=(( 9-2 )/ 9 )*( 4.8 /(7. 5-4.8 ))= 1.4 Ob’ektning uzatish funksiyasi esa tenglama ko‘rinishida ifodalanadi. Bizning misolda esa ob’ektning uzatish funksiyasi quyidagi ko‘rinishga ega bo‘ldi: W = 1.4 ∗e(−0.6 p) (1.75 p+1)2 Tizimning MATLAB dasturidagi model chizmasi. П-ростлагич Rostlagichning sozlash koeffitsientlari qiymatini aniqlash uchun tizimning MATLAB dasturidagi modeli yordamida bir necha o‘tish chizmalarini olib, ular orasidan eng muqobili (optimalini) tanlaymiz va rostlagich koeffitsientlarining qiymatlarini texnologik tizimda turgan rostlagich koeffitsienti sifatida kiritamiz: Avtomatik boshqarish tizimada o‘tish jarayoning chizmasi. PID rostlagich orqali optimalashtirganimizda K=0.47bo`lganda optimallashdi bunda P=11; I=3; D=7; bo`ldi Optimal boshqarish tizim koeffitsientlari tanlangandan so‘ng tizim funksional sxemasi chizamiz. Boshqaruv tizimining funksional chizmalarini chizishda, GOST dan foydalanamiz va birlamchi, ikkilamchi asboblarni tanlab, tartib bilan joylashtiramiz: Nazorat o’lchov asboblari va avtomatika spesifikatsiyasi. Poz № O’lchanay otgan kattalik O’lchanu vchi. kat.tavsif O’rnat . Joyi. O’lchovchi va boshqar. Qurilma tavsifi. Soni Ilova 1-1 PE Sarf Agressiv Joyida PG-1201, TSO45- 50M.V3.100 tipdagi bosim datchigi 1 1-2 PT Sarf Agressiv Joyida TRM32 – isitish va qaynoq suv tizimidagi bosimni rostlash uchun kontroller universal kirish 1 1-3 PIRC Sarf Agressiv Shitda FT-0301 YYDG-S- 200AIII X1L(5M0301A,B1/2 rostlagich 1 1-4 Ijrochi mexanizm Agressiv Joyida Suyuqlik va bug' yuqori bosimli gaz oqimini qulflash va sozlash uchun IPC:F16K 1/108.Model: 98936 1 2-1 TE Xarorat +100 o C Agressiv Joyida Qarsh. termometrii Metran TXAU, 0-100 0 C 1 2-2 TIRS Xarorat +150 o C Agressiv Shitda Xarotatni dasturlovchi qurilma PID kontroller va LCD displeyli TX4 seriyali kontroller, 1 3-1 FE Neft sarf Agressiv Joyida Hisoblagich Pressol Model: SITRANS FUS 380 DN200 . 1 3-2 FT Uzatuvchi Agressiv Joyida Model 28476-16.NSH turi S bo’lgan simli,haroratni o’lchash diapazoni -40...+600 1 3-3 FIRS Rostlagich Agressiv Shitda PID regulyator universal kirishli rostlagich 4- 20mA 1 3-4 Ijrochi mexanizm Agressiv Joyida pnevmatik klapan.Quvvati 6Vt; Himoya klassi IP43 1 4-1 PE Qurilmada gi bosim Agressiv Joyida PG-1201,TSO45- 50M.V3.100 tipdagi bosim datchigi 1 4-2 PIR Qaydqiluv chi Agressiv Shitda MultiMATIC VRC700 Universal regulyator 1 BOSIM O‘LChOV ASBOBLARI O‘LChASh ChEGARASI TURI 0÷ 4 bar PG-1201, TSO45-50M.V3.100 0÷ 6 bar TRM32 0÷1 0 bar FT-0301 YYDG-S-200AIII X1L(5M0301A,B1/2) Mening kurs ishimda asfaltsizlantirish jarayonida sarfni avtmatik boshqarish vazifasi berilgan. Bunda kirish parametrlari bosm va harorat. Kurilmaga kirayotgan bug’ning bosimi PG-1201, TSO45-50M.V3.100 tipdagi bosim datchigi (poz.1-.) orkali ulchanib, undan chikaetgan signal TRM32 (poz.1-2) pereobrazovatel orkali shitda joylashgan FT-0301 YYDG-S-200AIII X1L(5M0301A,B1/2 rostlagich (poz.1-3) ga uzatiladi. U еrda birlamchi asbobdan chikaetgan kiymat, zadatchikdan berilayotgan kiymat bilan takkoslanib, ijro kiluvchi IPC:F16K 1/108.Model: 98936 kurilma (poz. 1-4) ga uzatiladi va shu tarzda bosim rostlanadi. Qurilmaga kirayotga bug’ning harorati Metran TXAU, 0-100 0 C termometr orqali (poz2-1)o’lachanib, undan chiqayotgan signal shitda joylashgan PID kontroller va LCD displeyli TX4 seriyali controller rostlagich (poz 2-2)ga uzatiladi. Qurilmaga kirayotgan neft sarfi Pressol Model: SITRANS FUS 380 DN200 tipdagi sarf o’lchaydigan datchik (poz 3-1) orqali o’lchanib undan chiqayotgan signal Model 28476-16.NSH (poz 3-2) pereobrazovatel orkali joyida joylashgan rostlagich PID regulyator universal kirishli rostlagich 4-20mA (poz 3-3) ga uzatiladi. U еrda birlamchi asbobdan chikaetgan kiymat, zadatchikdan berilayotgan kiymat bilan takkoslanib, ijro kiluvchi pnevmatik klapan.Quvvati 6Vt; Himoya klassi IP43 kurilma (poz. 3-4) ga uzatiladi va shu tarzda sarf rostlanadi. Qurilmadagi bosim GG-1201,TBO45-50M.V4.100 tipdagi bosim datchigi (poz.4-1) orkali ulchanib, undan chiqayotgan signal shitda joylashgan MultiMATIC VRC700 Universal regulyator (poz.4-2) orqali qaydqilanadi. Nazorat o’lchov asboblari va avtomatika spesifikatsiyasi. Poz № O’lchanay otgan kattalik O’lchanu vchi. kat.tavsif O’rnat . Joyi. O’lchovchi va boshqar. Qurilma tavsifi. Soni Ilova 1-1 PE Bosim Agressiv Joyida PG-1201, TSO45- 50M.V3.100 tipdagi bosim datchigi 1 1-2 PT Bosim Agressiv Joyida TRM32 – isitish va qaynoq suv tizimidagi bosimni rostlash uchun kontroller universal kirish 1 1-3 PIRC Bosim Agressiv Shitda FT-0301 YYDG-S- 200AIII X1L(5M0301A,B1/2 rostlagich 1 1-4 Ijrochi mexanizm Agressiv Joyida Suyuqlik va bug' yuqori bosimli gaz oqimini qulflash va sozlash uchun IPC:F16K 1/108.Model: 98936 1 2-1 TE Xarorat +100 o C Agressiv Joyida Qarsh. termometrii Metran TXAU, 0-100 0 C 1 2-2 TIRS Xarorat +150 o C Agressiv Shitda Xarotatni dasturlovchi qurilma PID kontroller va LCD displeyli TX4 seriyali kontroller, 1 3-1 FE Neft sarf Agressiv Joyida Hisoblagich Pressol Model: SITRANS FUS 380 DN200 . 1 3-2 FT Uzatuvchi Agressiv Joyida Model 28476-16.NSH turi S bo’lgan simli,haroratni o’lchash diapazoni -40...+600 1 3-3 FIRS Rostlagich Agressiv Shitda PID regulyator universal kirishli rostlagich 4- 20mA 1 3-4 Ijrochi mexanizm Agressiv Joyida pnevmatik klapan.Quvvati 6Vt; Himoya klassi IP43 1 4-1 PE Qurilmada gi bosim Agressiv Joyida PG-1201,TSO45- 50M.V3.100 tipdagi bosim datchigi 1 4-2 PIR Qaydqiluv chi Agressiv Shitda MultiMATIC VRC700 Universal regulyator 1 BOSIM O‘LChOV ASBOBLARI O‘LChASh ChEGARASI TURI 0÷ 4 bar PG-1201, TSO45-50M.V3.100 0÷ 6 bar TRM32 0÷1 0 bar FT-0301 YYDG-S-200AIII X1L(5M0301A,B1/2) Mening kurs ishimda asfaltsizlantirish jarayonida bosmni avtmatik boshqarish vazifasi berilgan. Bunda kirish parametrlari bosm va harorat. Kurilmaga kirayotgan bug’ning bosimi PG-1201, TSO45-50M.V3.100 tipdagi bosim datchigi (poz.1-.) orkali ulchanib, undan chikaetgan signal TRM32 (poz.1-2) pereobrazovatel orkali shitda joylashgan FT-0301 YYDG-S-200AIII X1L(5M0301A,B1/2 rostlagich (poz.1-3) ga uzatiladi. U еrda birlamchi asbobdan chikaetgan kiymat, zadatchikdan berilayotgan kiymat bilan takkoslanib, ijro kiluvchi IPC:F16K 1/108.Model: 98936 kurilma (poz. 1-4) ga uzatiladi va shu tarzda bosim rostlanadi. Qurilmaga kirayotga bug’ning harorati Metran TXAU, 0-100 0 C termometr orqali (poz2-1)o’lachanib, undan chiqayotgan signal shitda joylashgan PID kontroller va LCD displeyli TX4 seriyali controller rostlagich (poz 2-2)ga uzatiladi. Qurilmaga kirayotgan neft sarfi Pressol Model: SITRANS FUS 380 DN200 tipdagi sarf o’lchaydigan datchik (poz 3-1) orqali o’lchanib undan chiqayotgan signal Model 28476-16.NSH (poz 3-2) pereobrazovatel orkali joyida joylashgan rostlagich PID regulyator universal kirishli rostlagich 4-20mA (poz 3-3) ga uzatiladi. U еrda birlamchi asbobdan chikaetgan kiymat, zadatchikdan berilayotgan kiymat bilan takkoslanib, ijro kiluvchi pnevmatik klapan.Quvvati 6Vt; Himoya klassi IP43 kurilma (poz. 3-4) ga uzatiladi va shu tarzda sarf rostlanadi. Qurilmadagi bosim GG-1201,TBO45-50M.V4.100 tipdagi bosim datchigi (poz.4-1) orkali ulchanib, undan chiqayotgan signal shitda joylashgan MultiMATIC VRC700 Universal regulyator (poz.4-2) orqali qaydqilanadis XULOSA Men kurs ishimni tayyorlash mobaynida ko`pla b o`zim uchun kerakli bo`lgan ma ` lumotlarni oldim . U lardan MATLAB dasturida ishlashni , jarayonni optimallashtirishni va shu kabi ko`plab narsalarni o`rgandim . Kurs ishimni tayyorlashdan asosiy maqsad moy distillatlatlari olishda suv bug` i bosimni boshqarishni o`rgandim . Bunda bizga bosim, temperatura, sarf, sath, bo`yicha rostlash kerak bo`ladi. Man ulardan bosim asosida jarayonni optimallashtirdim . Foydalanilgan adabiyotlar ro‘yxati: 1. N.R. Yusupbekov , D.P. Muxitdinov. «Texnologik jarayonlarni modellashtirish va optimallashtirish asoslari.- T . : « Fan va texnologiya » , 2015 . 2. G. B. Yevgenev i dr . Osnov ы avtomatizatsii texnologicheskix protsessov i proizvodstv: uchebnoe posobie: v 2 t. / pod red. G. B. Yevgeneva. — Moskva: Izdatelstvo MGTU im. N. E. Baumana, 2015. — 441s. 3. Полоский Л.М., Лапшенков Г.И. Автоматизатсия химических производств. М.: Химия, 1982. - 295 с. 4. Timoxin A.N. Modelirovanie sistem upravleniya s primeneniem Matlab: uchebnoe posobie [Elektronn ы y resurs] / Timoxin A. N., Rumyansev Yu. D. - NIS INFRA-M, 2016. http://znanium.com 5. Moldabaeva, M. N. M75 Kontrolno-izmeritelnыe priborы i osnovы avtomatiki: uchebnoe posobie / M. N. Moldabaeva. – Moskva; Vologda: Infra-Injeneriya, 2019. – 332 s.: il., tabl. ISBN 978-5-9729-0327-6 6. Yusupbekov N.R., Muhammedov B.I., G ulomov Sh.M. Texnologik ʼ jara еunlarni nazorat qilish va avtomatlashtirish: texnika oliy o quv yurtlari talabalari ʼ uchun darslik. – T.: O qituvchi, 2011.-576 b. ʼ 7. Yunusov I.I., Artikov A.A., Ismatullayev P.R. Kimyo va oziq-ovqat texnologiyasida EHM ni qо‘llash, О‘quv qо‘llanma, T.: «NISIM». 2001.148 b. 8. Демченко В.А. Автоматизatsiя и моделирование технологических процесов АЭС и ТЭС. Учебник: Одеса. Астропринт, 2001. - 305 с 9. SIMULINK – моделирование в среде MATLAB. Учебное пособие. –М.: МГУИЭ. 2002. -128с. 10. Межгосударственный стандарт ГОСТ 21.208–2013. Автоматизatsiя технологических процесов. Обозначения условные приборов и средств автоматизatsiи в sемах.
