Past dislokatsiyali germaniy monokristallarini o'stirish

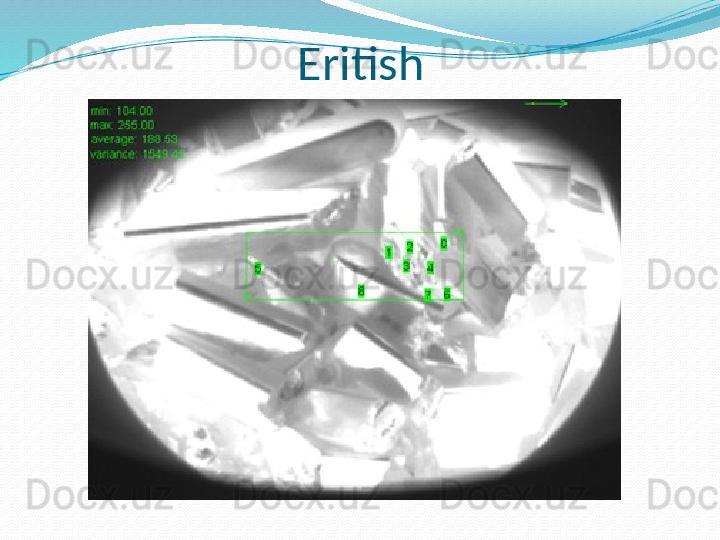

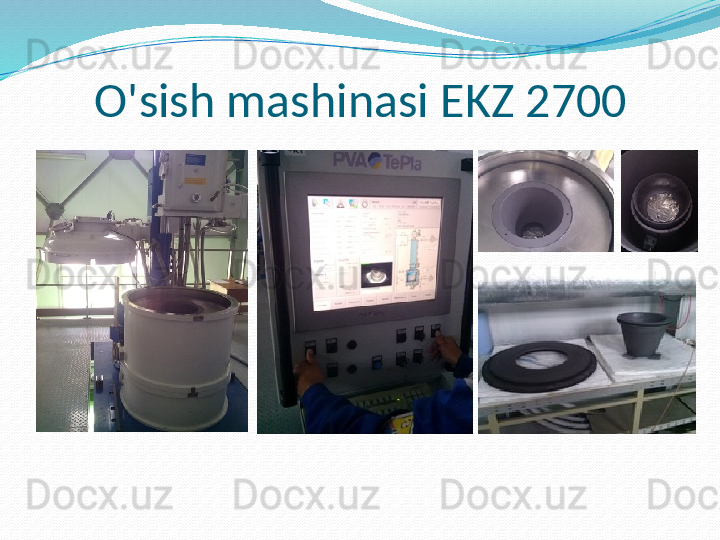

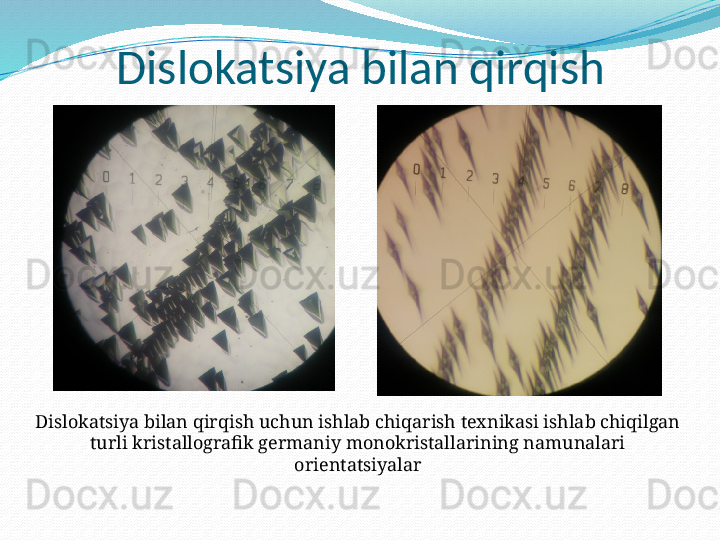

Eritish O'sish mashinasi EKZ 2700 Dislokatsiya bilan qirqish
Dislokatsiya bilan qirqish uchun ishlab chiqarish texnikasi ishlab chiqilgan
turli kristallografik germaniy monokristallarining namunalari

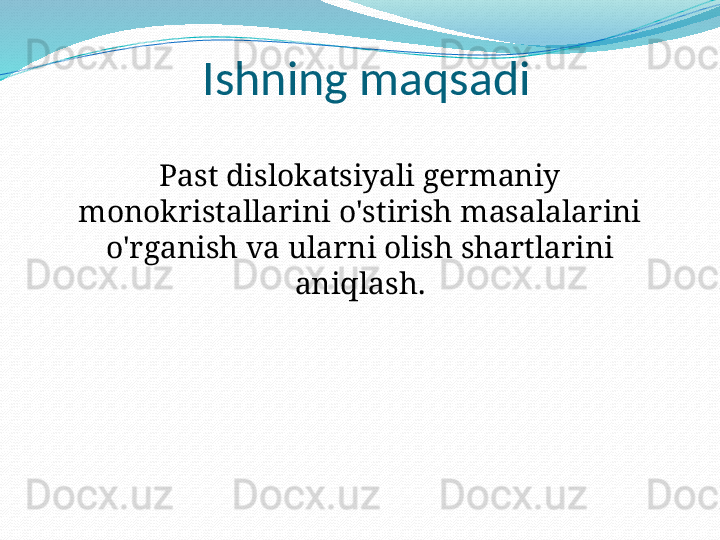

orientatsiyalar Ishning maqsadi
Past dislokatsiyali germaniy
monokristallarini o'stirish masalalarini
o'rganish va ularni olish shartlarini

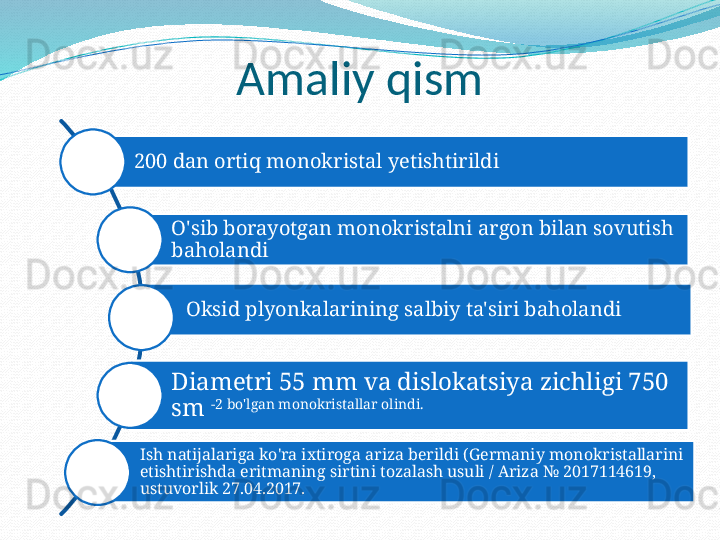

aniqlash. Amaliy qism
200 dan ortiq monokristal yetishtirildi
O'sib borayotgan monokristalni argon bilan sovutish
baholandi
Oksid plyonkalarining salbiy ta'siri baholandi
Diametri 55 mm va dislokatsiya zichligi 750
sm  -2 bo'lgan monokristallar olindi.
Ish natijalariga ko'ra ixtiroga ariza berildi (Germaniy monokristallarini
etishtirishda eritmaning sirtini tozalash usuli / Ariza № 2017114619,

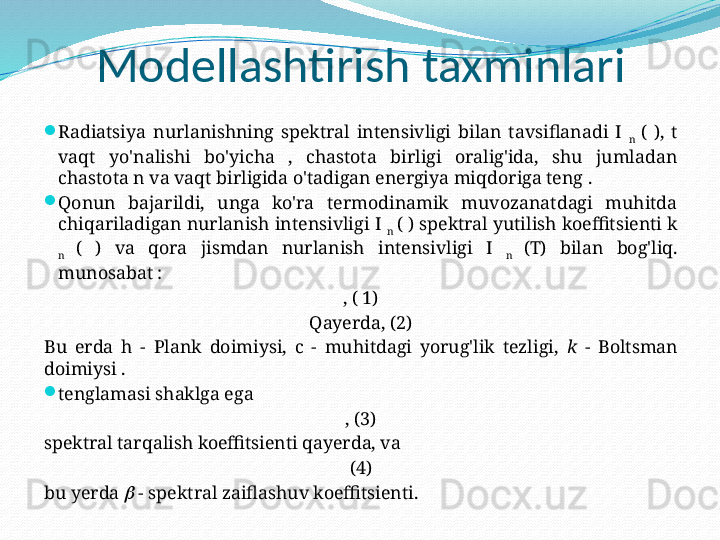

ustuvorlik 27.04.2017. Modellashtirish taxminlari

Radiatsiya  nurlanishning  spektral  intensivligi  bilan  tavsiflanadi  I
n  (  ),  t
vaqt  yo'nalishi  bo'yicha  ,  chastota  birligi  oralig'ida,  shu  jumladan
chastota n va vaqt birligida o'tadigan energiya miqdoriga teng .

Qonun  bajarildi,  unga  ko'ra  termodinamik  muvozanatdagi  muhitda
chiqariladigan nurlanish intensivligi I
n  ( ) spektral yutilish koeffitsienti k
n  (  )  va  qora  jismdan  nurlanish  intensivligi  I
n  (T)  bilan  bog'liq.
munosabat :
, ( 1)
Qayerda, (2)
Bu  erda  h  -  Plank  doimiysi,  c  -  muhitdagi  yorug'lik  tezligi,  k  -  Boltsman
doimiysi .

tenglamasi shaklga ega
, (3)
spektral tarqalish koeffitsienti qayerda, va
(4)
bu yerda    - spektral zaiflashuv koeffitsienti. Teskari konusning o'sishi va sovutish

Eritma yuzasidan
yirtilgan kristallning
tasavvurlar
diametrini
kamaytirish orqali
termal zarba ta'sirini
kamaytirish uchun
teskari konus
o'stiriladi. 
Past dislokatsiyali
germaniy kristallarini
sovutish, ayniqsa,
yuqori harorat
oralig'ida (500 ° C dan
yuqori) imkon qadar
sekin amalga

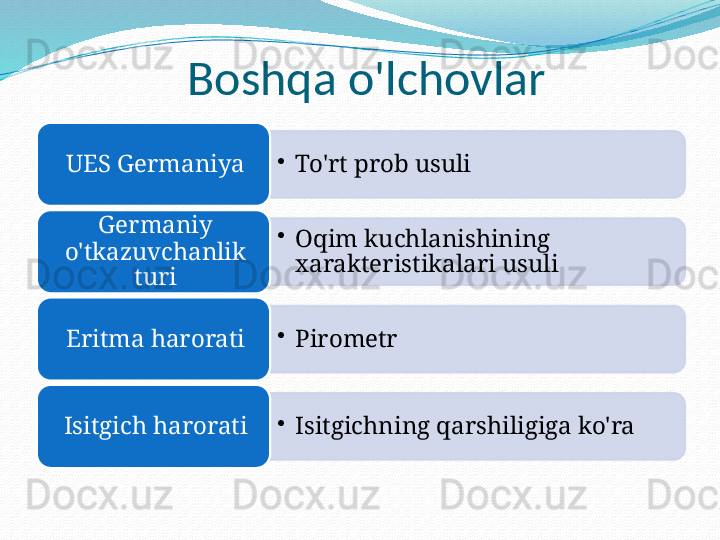

oshirilishi kerak. Boshqa o'lchovlar
•
To'rt prob usuliUES Germaniya
•
Oqim kuchlanishining
xarakteristikalari usuliGermaniy
o'tkazuvchanlik
turi
•
PirometrEritma harorati
•
Isitgichning qarshiligiga ko'raIsitgich harorati         1 •
Choxralskiy usuli bo'yicha kam
tarqalgan germaniy kristallarini
yetishtirish murakkab texnologik vazifa
bo'lib, mavjud texnologiyani har
tomonlama takomillashtirishni talab
qiladi
2 •
Germaniy monokristallarini
yetishtirishning eng muhim
muammolaridan biri eritma
yuzasidan erimaydigan oksid
plyonkalarini olishdir.
3 •
Oksid plyonkalarining mavjudligi matematik modellardan foydalanishni va ularning haqiqiy jarayonga qanchalik m os kelishini baholashni qiyinlashtiradi. Chet  zarralarning mavjudligi ko'pincha partiya jarayonlarida bi- va

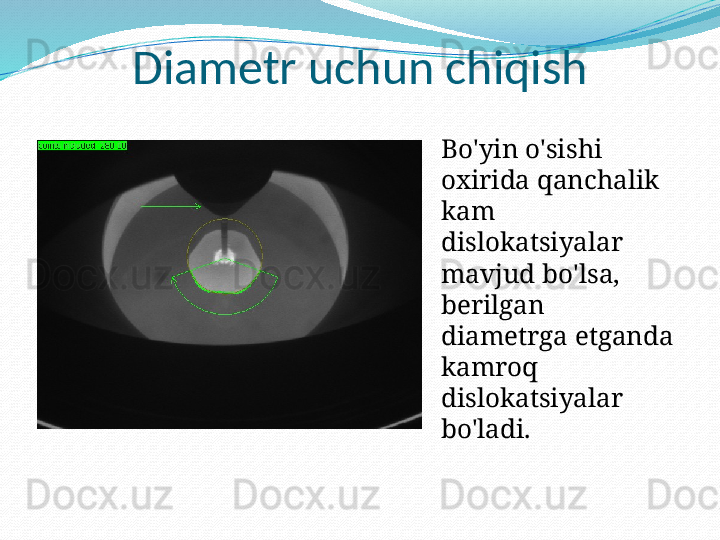

polikristallanishga olib keladi. Diametr uchun chiqish
Bo'yin o'sishi
oxirida qanchalik
kam
dislokatsiyalar
mavjud bo'lsa,
berilgan
diametrga etganda
kamroq
dislokatsiyalar

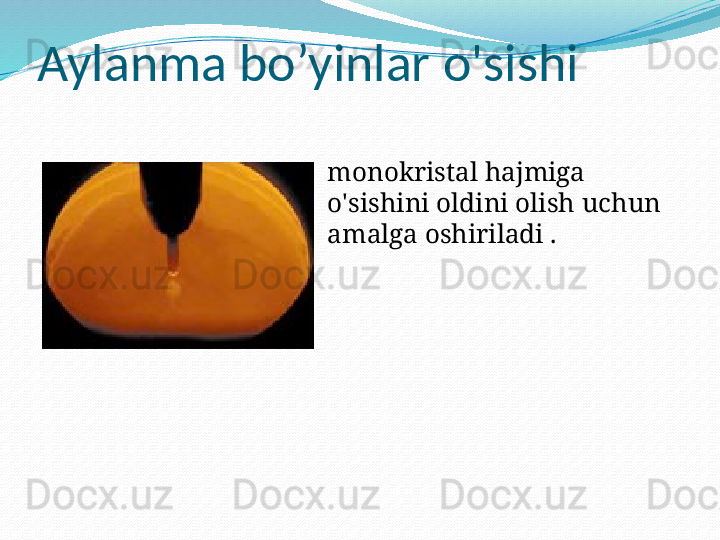

bo'ladi. Aylanma bo’yinlar  o'sishi
monokristal hajmiga
o'sishini oldini olish uchun
amalga oshiriladi . Yuklanmoqda
uchun polikristalli zonada
tozalangan germaniy
ishlatiladi (GPZ), uning
yuzasidan oksidli plyonkani
olib tashlash uchun
kimyoviy ishlov berishdan
o'tgan , shuningdek,
germaniy almashinuvi.

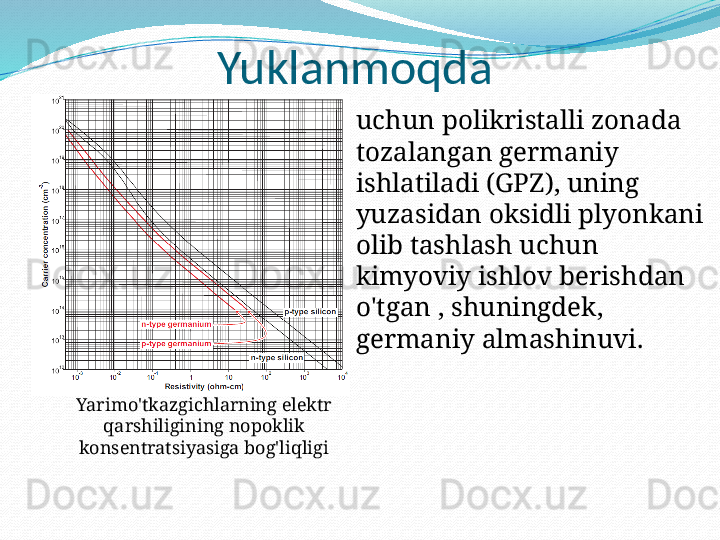

Yarimo'tkazgichlarning elektr
qarshiligining nopoklik

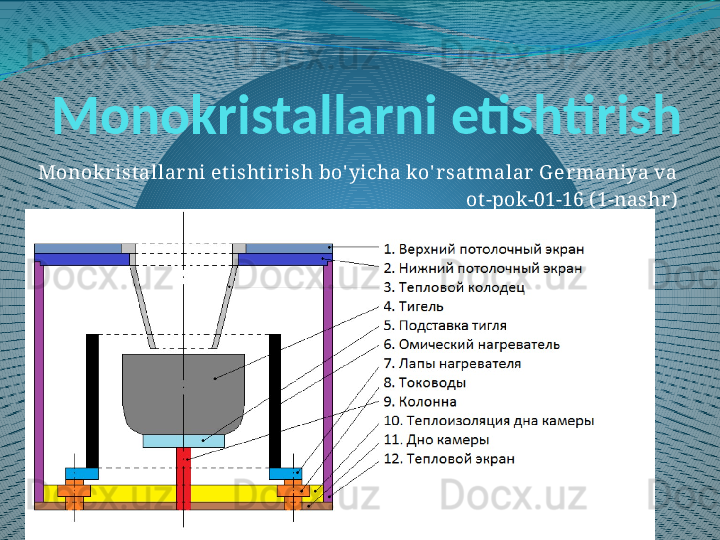

konsentratsiyasiga bog'liqligi Monokristallarni etishtirish
Monokr ist allar ni et isht ir ish bo' yicha ko' r sat malar  G er maniya va
ot -pok-01-16 ( 1-nashr ) E'TIBORINGIZ
UCHUN

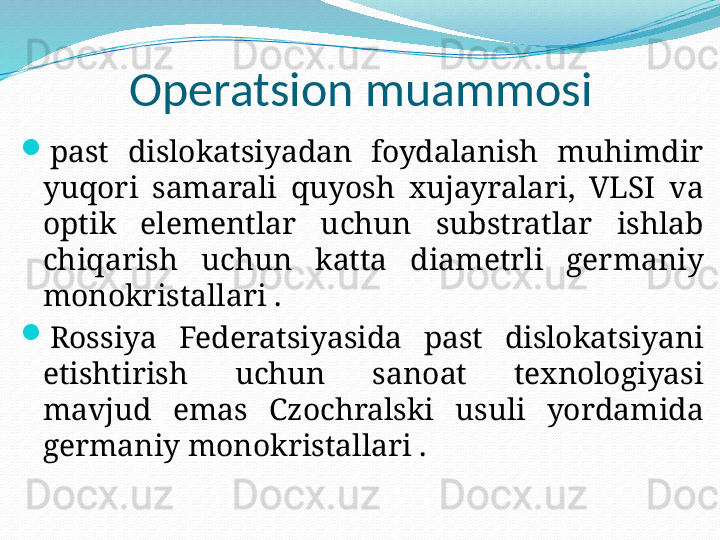

RAHMAT! Operatsion muammosi

past  dislokatsiyadan  foydalanish  muhimdir
yuqori  samarali  quyosh  xujayralari,  VLSI  va
optik  elementlar  uchun  substratlar  ishlab
chiqarish  uchun  katta  diametrli  germaniy
monokristallari .

Rossiya  Federatsiyasida  past  dislokatsiyani
etishtirish  uchun  sanoat  texnologiyasi
mavjud  emas  Czochralski  usuli  yordamida

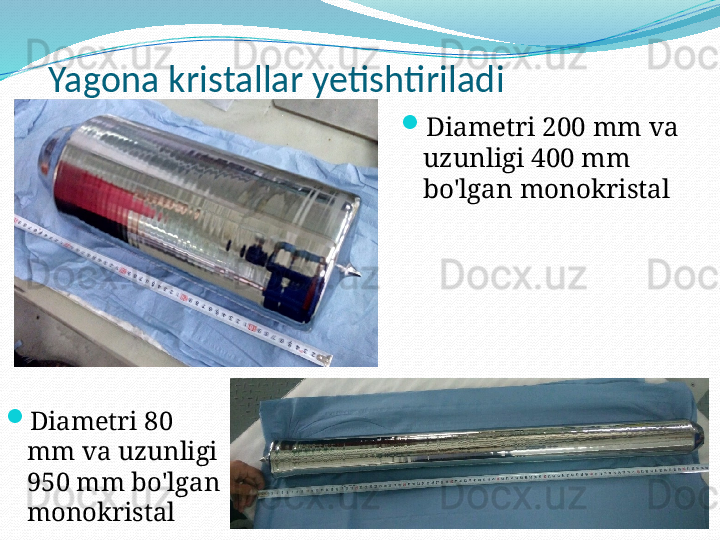

germaniy monokristallari . Yagona kristallar yetishtiriladi

Diametri 200 mm va
uzunligi 400 mm
bo'lgan monokristal

Diametri 80
mm va uzunligi
950 mm bo'lgan

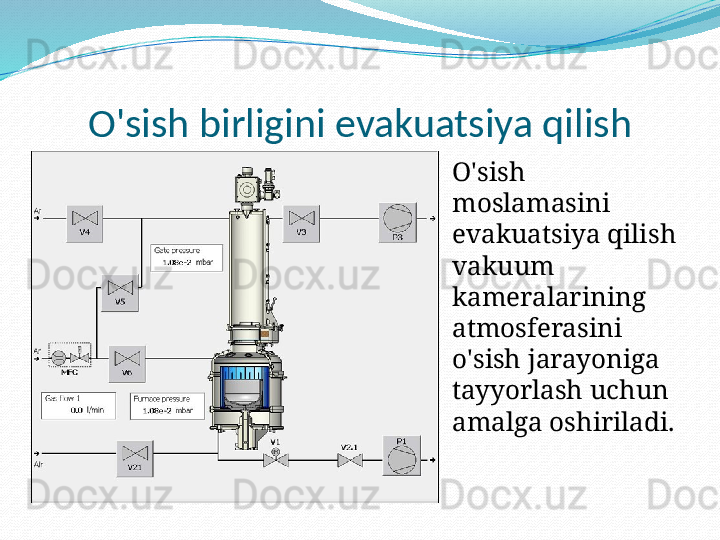

monokristal O'sish birligini evakuatsiya qilish
O'sish
moslamasini
evakuatsiya qilish
vakuum
kameralarining
atmosferasini
o'sish jarayoniga
tayyorlash uchun
amalga oshiriladi. Simulyatsiya xulosalari
Kristallanish jabhasining inversiyasi dislokatsiyalarning intensiv
ko'payishiga olib keladi.
Model tajribalari tekis kristallanish jabhasining shaklini saqlab
qolish zarurligini tasdiqladi.
Past dislokatsiyali monokristallar (103 sm-2 dan kam) kristalldagi
radial harorat gradientining ~ 1,0 K°/sm dan kam bo'lgan
qiymatlarida mumkin.
Kristalni ma'lum diametrga o'stirishda paydo bo'ladigan
konusning burchagi 30 ° dan oshmasligi kerakligi eksperimental

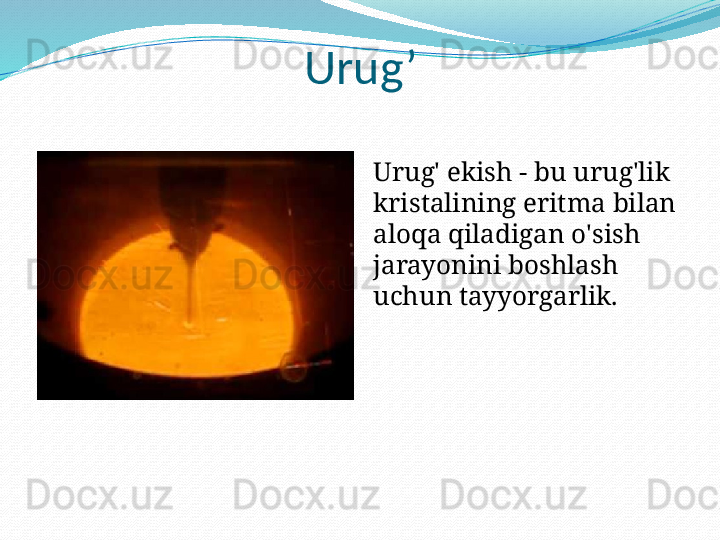

ravishda aniqlangan. Urug’
Urug' ekish - bu urug'lik
kristalining eritma bilan
aloqa qiladigan o'sish
jarayonini boshlash

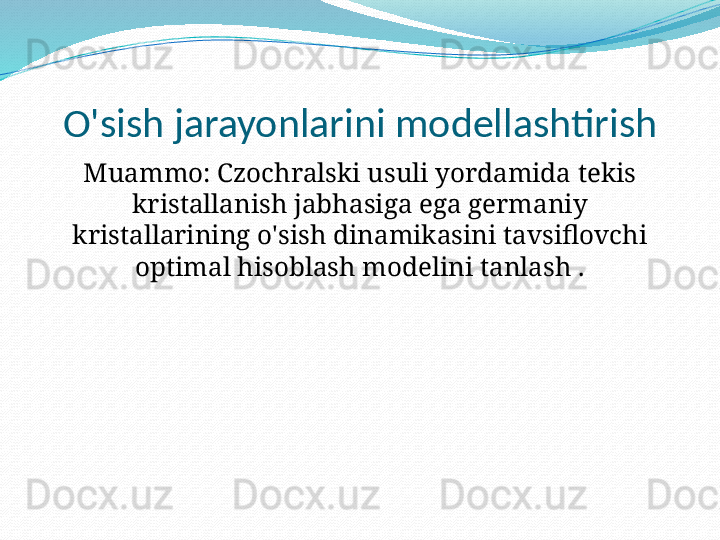

uchun tayyorgarlik. O'sish jarayonlarini modellashtirish
Muammo: Czochralski usuli yordamida tekis
kristallanish jabhasiga ega germaniy
kristallarining o'sish dinamikasini tavsiflovchi

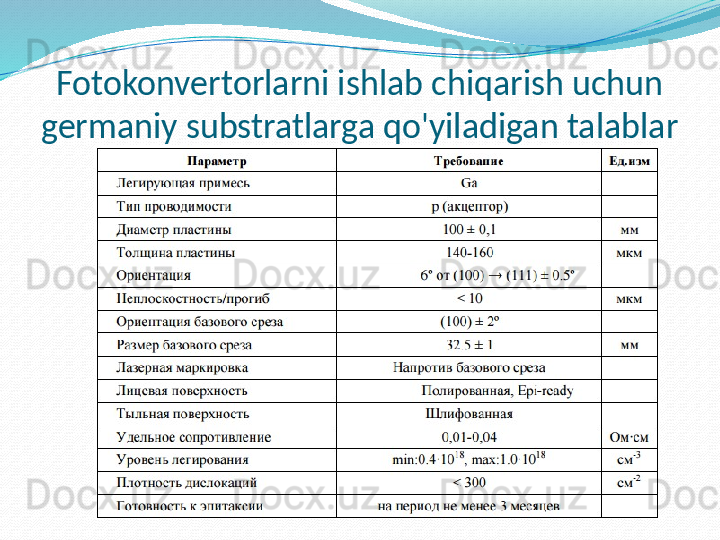

optimal hisoblash modelini tanlash . Fotokonvertorlarni ishlab chiqarish uchun

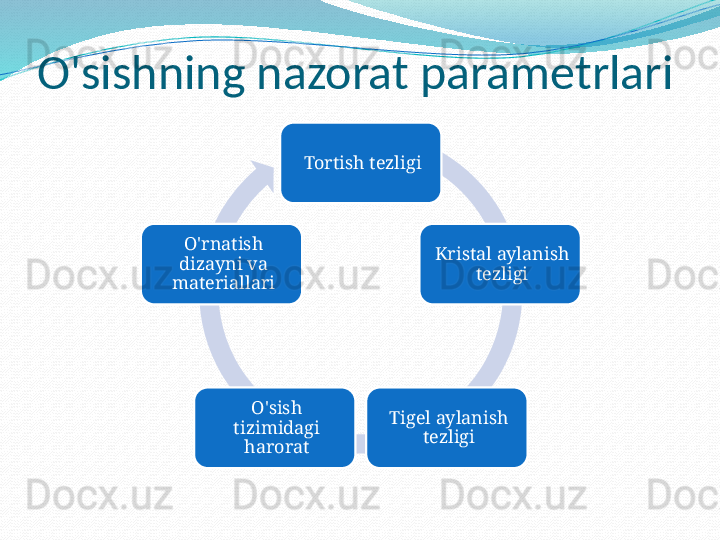

germaniy substratlarga qo'yiladigan talablar O'sishning nazorat parametrlari
Tortish tezligi
Kristal aylanish
tezligi
Tigel aylanish
tezligiO'sish
tizimidagi
haroratO'rnatish
dizayni va

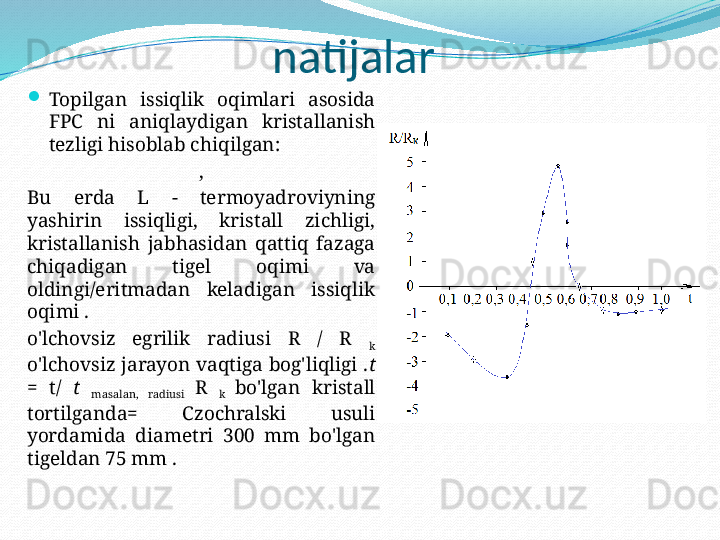

materiallari natijalar

Topilgan  issiqlik  oqimlari  asosida
FPC  ni  aniqlaydigan  kristallanish
tezligi hisoblab chiqilgan:
,
Bu  erda  L  -  termoyadroviyning
yashirin  issiqligi,  kristall  zichligi,
kristallanish  jabhasidan  qattiq  fazaga
chiqadigan  tigel  oqimi  va
oldingi/eritmadan  keladigan  issiqlik
oqimi .
o'lchovsiz  egrilik  radiusi  R  /  R
k
o'lchovsiz jarayon vaqtiga bog'liqligi . t
=  t/  t
masalan,  radiusi  R
k  bo'lgan  kristall
tortilganda=  Czochralski  usuli
yordamida  diametri  300  mm  bo'lgan
tigeldan 75 mm . 1 •
Choxralski usulidan foydalangan holda
past dislokatsiyali germaniy kristallarini
etishtirish murakkab texnologik vazifa
bo'lib, mavjud texnologiyani har
tomonlama takomillashtirishni talab qiladi .
2 •
Germaniy monokristallarini etishtirishdagi
eng muhim muammolardan biri eritma
yuzasidan erimaydigan oksid plyonkalarini
olishdir .
3 •
Oksid plyonkalarining mavjudligi matematik
modellardan foydalanishni va ularning
haqiqiy jarayonga qanchalik mos kelishini
baholashni qiyinlashtiradi. Chet zarralarning
mavjudligi ko'pincha partiya jarayonlarida
bi- va polikristallanishga olib keladi .  Past dislokatsiyali germaniy
monokristallarini o'stirish
Muallif: Iqtisodiyot va ijtimoiy fanlar

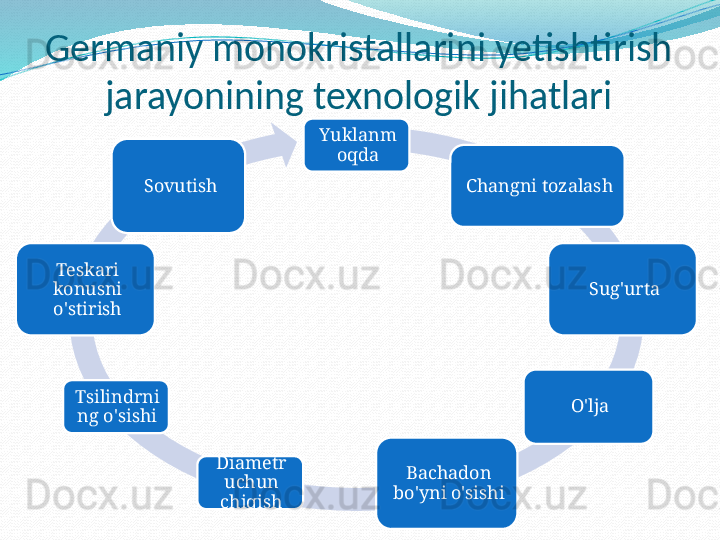

fakulteti magistranti Ivanov M.A. Germaniy monokristallarini yetishtirish
jarayonining texnologik jihatlari
Yuklanm
oqda
Changni tozalash
Sug'urta
O'lja
Bachadon
bo'yni o'sishiDiametr
uchun
chiqishTsilindrni
ng o'sishiTeskari
konusni

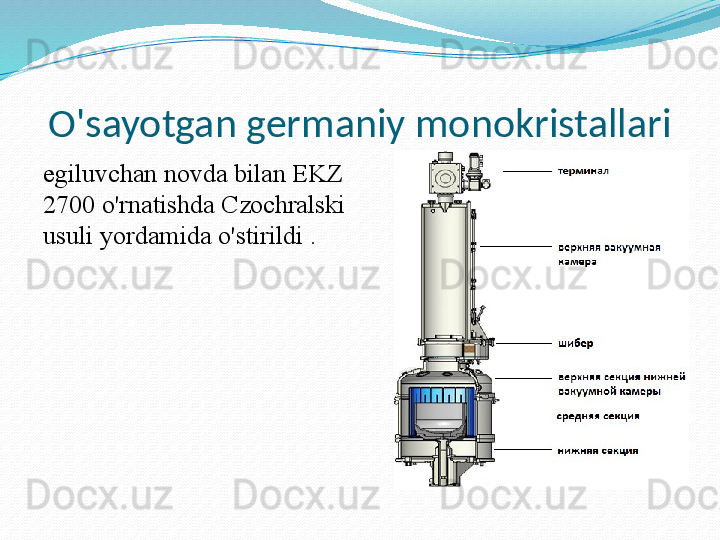

o'stirish Sovutish O'sayotgan germaniy monokristallari
egiluvchan novda bilan EKZ
2700 o'rnatishda Czochralski
usuli yordamida o'stirildi .

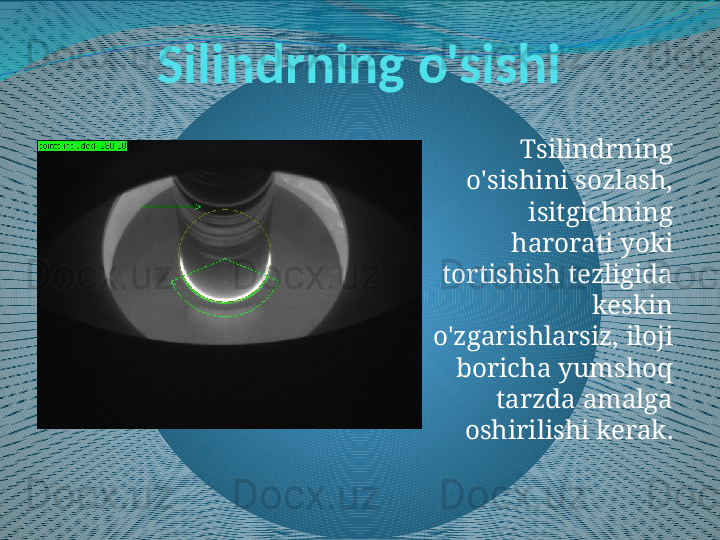

  Silindrning o'sishi
Tsilindrning
o'sishini sozlash,
isitgichning
harorati yoki
tortishish tezligida
keskin
o'zgarishlarsiz, iloji
boricha yumshoq
tarzda amalga

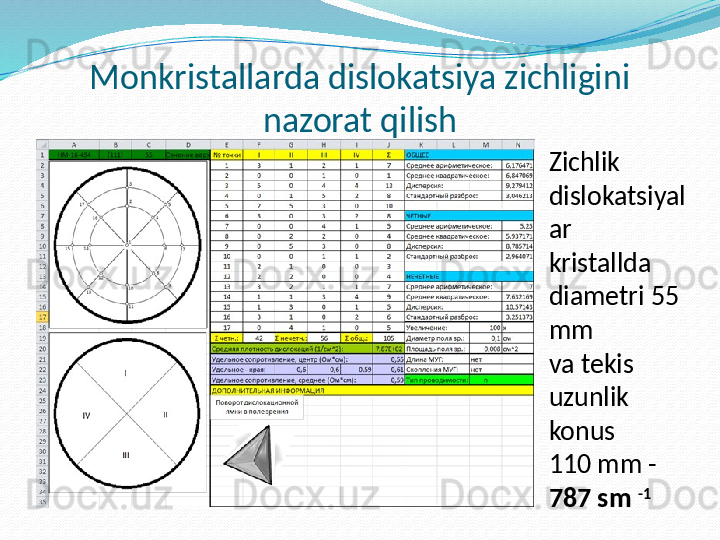

oshirilishi kerak. Monkristallarda dislokatsiya zichligini
nazorat qilish
Zichlik
dislokatsiyal
ar
kristallda
diametri 55
mm
va tekis
uzunlik
konus
110 mm -
787 sm  -1

Past dislokatsiyali germaniy monokristallarini o'stirish
