Shisha pishirish jarayonining nazariy qismlari
![Kirish.
1. Tabiiy gazni yonish issiqligi.
Q = B ⋅ Q
n = 35440,07 ⋅ В к V т .
2. Yonish uchun kelayotgan havoning fizik issiqligi.
Q
havo = L
α ⋅ C
v ⋅ t
v ⋅ B = 11,30 ⋅ 1, 4219 ⋅ 1100 ⋅ В = 17674, 22 ⋅ В к V т .
Umumiy kirish issiqligi.
Q
um = Q
is + Q
havo = 35440,07 ⋅ В + 17674, 22 ⋅ В = 53114, 29 ⋅ B к V т .
Chiqish.
1. Shisha hosil bo’lish jarayoni.
Q
qay = Р
с ⋅ q
qay = 1,738 ⋅ 2930 = 5086,8 к V т ,
Р
c = Р ⋅ 103/24 .
3600 = 150 ⋅ 1000/24 .
3600 = 1,738 kg/s
q
qay – shisha pishirishda sarf bo’ladigan issiqlikni nazariy jihatdan q
qay = 2930
kDj/kg shisha massa deb qabul qilamiz.
2. Chiqayotgan gazlar orqali issiqlik yo’qotilishi.
Q
ch.g. = V
α ⋅ B ⋅ C
ch.g. ⋅ t
ch.q. = 12,508 ⋅ В ⋅ 1,6 ⋅ 1530 = 30619,6 ⋅ В к V т
Bu yerda t
ch.g. – chiqayotgan gazlar temperaturasini pishish temperaturasiga 1530
º С ga teng deb, qabul qilamiz.
C
ch.g. – tutun gazlarining issiqlik sig’imi, к Dj/nm 3
, 1530 º С ga teng deb,
qabul qilamiz.
C
ch.g. = r
CO2 ⋅ c
CO2 + r
H2O ⋅ c
H2O + r
N2 ⋅ c
N2 + r
O2 ⋅ c
O2 = (0,993 ⋅ 2,3415/12,533) + (2,
20 ⋅ 1,859812,533/) + (8,94 ⋅ 1, 4467/12,533) + (0,40 ⋅ 1,5320/12,533) = 1,6
kDj/nm 3
,
Bu yerda; r
1 – aralashmada gazning hajmiy qismi, r
CO2 = CO
2 /V
α va hokazo.
3. Nurlanish orqali yo’qotilayotgan issiqlik.
Q
NUR = 5.67 ∗[( T
1
100 ) 4
− ( T
2
100 ) 4]
1000 ∗ F
1.1. Yondirgichda nurlanish.](https://docx.uz/documents/97971bbc-d4a8-4206-b211-407d977d69b8/page_26.png?v=1)
![Q
NUR = 5.67 ∗ 0.66 ∗[( 1803
100 ) 4
− ( 1630
100 ) 4]
1000 ∗ 1.96 =257.3 kvt
Bu yerda; F = 1,96 m 2
- yondirgich vlyotlari.
Kesim yuzasining yig’indisi.
T
r =1530+273=1803 0
C – Pechning pishish temperaturasi
T
kl =t
kl +273 – yondirgich orqa devorlarning temperaturasi
t
kl = 2,5 ∗
( t
d . g . − 50 ) + ( t
b − 50 )
3,5
Bu yerda t
g.r. – yondirgich vlyotlariga kelayotgan tutun gazlarining temperaturasi,
0
C. t
b - yonish uchun kelayotgan havoni isitish temperaturasi, 0
C.
T
kl =
2,5 (1530 −50 )+(1100 −50 )
3,5 +273 =1630 0C
Vlyotlar balandligi; D= 0,4m.
1.2. Yuklovchi cho’ntak orqali yo’qotilgan issiqlik.
Arka bakor va shamotdan tayyorlanadi: S = 1540 mm. yoriq uzunligi L = 4,5 m.
yoriq balandligi D = 0,2 m.
P/S = 0,2/1,54 = 0,13 shunda
φ=¿ 0,18
Nurlanish maydonini hisoblash.
F = 0, 2 ⋅ 4,5 = 0,9 m 2
.
Omixta yuklash zonasidagi temperature, T = (1450 + 273) = 1743 0
C. Atrof
– muhit temperaturasi, T
2 = 293 0
C.
QNUR 2=
5.67 ∗0,18 [(
1743
100 )
4
−(
293
100 )
4
]
1000 ∗0,9 =84,71
kVt
3.3. Kuzatish tirqishlari orqali yo’qotilgan issiqlik.
Q
NUR 3 = 5.67 ∗ φ
[( T
τ
100 ) 4
− ( T
∞
100 ) 4]
1000 ∗ F ∗ z
24](https://docx.uz/documents/97971bbc-d4a8-4206-b211-407d977d69b8/page_27.png?v=1)
![Bu yerda; F
otv – tirqishlarnur kesim yuzasi summasi, m 2
. F = 0,045 m 2
.
Z – tirqishlar ochiqligining davomiyligini, Z = 24 s, deb qabul qilamiz.
Т
г – Pishish hovuzining gaz muhiti temperaturasi, Т
г = 1803 º С ;
Т
окр – Atrof – muhit temperaturasi, º С , Т
окр = t
н . в + 273 = 313 º С , t
н = 40 0
С –
tashqi muhit tempareturasi.
Q
NUR = 5.67 ∗ 0,6[( 1803
100 ) 4
− ( 313
100 ) 4]
100 ∗ 0,045 ∗ 0,16 = 2,59 kVt
Nurlanishda issiqlikning yo’qotilishi:
Q
nur = Q
nur1 + Q
nur2 + Q
nur3 = 257, 3 + 84, 71 + 2, 59 = 344, 6 kVt .
4. Kuzatish tirqishlaridan chiqayotgan gazlar orqali yo’qotilayotgan issiqlik.
Q
chiq.g. = V
chiq.g. ⋅ с
д . г ⋅ t
д . г ,
Bu yerda; V
chiq.g. = teshiklardan chiqayotgan gaz miqdori.
Vchiq .g
=2.74*F * Z
24 √
H∗(Phavo − Pgaz )
Pgaz
Bu yerda, F – tirqishlar kesim maydoni summasi, m 2
, F = 0,045 m 2
,
z – tirqishlar ochiqligining davomiyligi, z = 4 s,
Н – pechning nolga teng bo’lgan sathinitirqishining o’rtasigacha bo’lgan
balandligi Н = 0,31 m ,
P
havo =
Phavo0
1+thavo /273
= 1,293
1+40 /273 =1,128 kg /m3
P
gaz - 1530 0
C dagi tutun gazlari zichligi.
P
gaz = 1,31
1 + 1530 / 273 = 0,198 kg / m 3
V =2,74*0,045* 4
24 ∗ 0,31
( 1,128 − 0,198 )
0,198 = 0,0238 m 3
/ s
Chiqish gazlari orqali yo’qotilgan issiqlikni hisoblaymiz:](https://docx.uz/documents/97971bbc-d4a8-4206-b211-407d977d69b8/page_28.png?v=1)
![- Basseyn kengligi, 8,5m
- Basseynni aralashmagacha bo’lgan uzunligi, 8,6m
- Basseynni aralashmadan keyingi uzunligi, 4,3m
- Alangalanish yonish maydoni kengligi, 5,8m
- Alangalanish yonish maydoni uzunligi, 14,65m
- Basseyn qoplamasi bilan qalinligi, 0,45m
- Alanga maydoni devorining qoplama bilan qalinligi, 0,5m
- Shit qalinligi, 0,56m
- Yuklash cho’ntagi kengligi, 4,5m
h
1 - Hovuzning quyilish joyigacha balandlik.
Basseyn tubi maydonining hisobi.F1= Fqay +Fz.k
F
1 =
( l
b 1 + b
b
2 ) ∗ ( b
b + σ
b ) + ( b
s . k . + σ
s . k . ) ∗( l
s . k . + σ
σ
2 )
F
1 =
( 8,76 + 0,45
2 ) ∗ ( 5,5 + 0,45 ) + ( 4,5 + 0,45 ) ∗( 1,55 + 0,45
2 ) = 61,3 m 2
Basseyn tubi maydonining hisobi.
F
2 =
( l
b 1 + σ
σ
2 ) ∗ ( b
b + σ
σ )
F2=(4,3 +0,45
2 )∗(5,5 +0,45 )= 26,92 m2
Basseyn devorlari maydoni.
F
st . bos = h
2 ∗
[ 2 ∗ ( l
b 1 + l
b 2 + l
2 x + σ
σ
2 ) + ( b
b + σ
σ )]
Fst.bos =1,4 ∗[2∗(8,6 +4,3 +1,55 +0,45
2 )+(5,5 +0,45 )]=57,75 m2
Alanga devorlari maydoni.
F
st . pp = 2 F
nrod + F
top + F
gor
Old devor yuzasi.
F
yon = 2
3 ∗ b
pp ∗ f
sv + b
pp ∗ h
pp − 2
3 ∗ b
z . k ∗ f
z . k = 2
3 ∗ 5,8 ∗ 0,6 + 5,8 ∗ 2,2 − 2
3 ∗ 4,5 ∗ 0,4 = 13,85 m 2](https://docx.uz/documents/97971bbc-d4a8-4206-b211-407d977d69b8/page_31.png?v=1)
![Umumiy hisob.Fst.pp= 2∗20,86 +13,89 − (0,5 ∗0,35 )∗8=54,71 m2
Ship yuzasi.
Fsv=
(lpp+σpp
2 )∗π∗r∗α
180
Bu yerda r-ship radiusi, m. quidagi formula orqali topiladi.
r = b
pp + σ
sv
2
2 ∗ sin α
2 = 5,8 + 0,56
2
2 ∗ sin 56
2 = 6,5 m
F
sv =
( 14,65 + 0,5
2 ) ∗ 5,14 ∗ 6,5 ∗ 56
180 = 93,87 m 2
Qoplamasiz maydon hisobi.
1. Parokgacha tub yuzasi.
F1=8,6 ∗5,5 +4,5 ∗1,55 =54,28 m2
2. Parokdan keying tub yuzasi.
F2= 4,3 ∗5,5 =23,65 m2
3. Basseyn devori yuzasi.
Fdevor =1,4 ∗[2∗(12,9 +1,55 +5,5 )]=55,86 m2
4. Alanga maydoninig devor yuzasi.
Fmayd =14,65 ∗1,4 =20,51 m2
F
yon . qis = 2
3 ∗ 5,8 ∗ 0,6 + 5,8 ∗ 2,2 − 2
3 ∗ 4,5 ∗ 0,4 = 13,89 m 2
F
st . pp = 2 ∗ 20,51 + 13,89 −
( 0,5 ∗ 0,35 ) ∗ 8 = 55,51 m 2
Ship yuzasi.
r = 5,8
2 ∗ sin 56
2 = 6,2
m, F
sv = 14,65 + 3,14 ∗ 6,2 ∗ 56
180 = 88,73 m 2
To’siqlarni o’rtacha yuzasi.
F
1sr ¿ 61,3 + 54,2
2 = 56,8 m 2
, F
2sr
¿26,92 +23,65
2 = 25,3 m2](https://docx.uz/documents/97971bbc-d4a8-4206-b211-407d977d69b8/page_32.png?v=1)
![ω= 1
φ= 1
0,586 1,7β = E
M + E
r
( 1 − E
M ) = 0,82 + 0,22 ∗ 0,18 = 0,86
K= ω+1− Er
β1− Er
Er
+10
= 1,71 +1−0,22
0,86 1−0,22
0,22 +1,71
=0,539
C
B = 6,7 ∗ 0,82 ∗ 0,539 = 2,96
Gazlardan va tahlamning ichki yuzasidan qizdirilayotgan material yuzasiga
kelayotgan issiqlik oqimi quyidagicha aniqlanadi:
Q = 2,96 ∗
[( 1883
100 ) 4 − ( 1673
100 ) 4 ] = 140242
Qaynash zonasini quyidagi formula orqali topiladi:
FB= 416.67 ∗2850 ∗(1∗0,1 )
3,6 ∗140242 ∗0,76 =1.05225
Pshirish zonasi;
B∗L=8,15 ∗5,2
Tiniqlashtirish zonasi; 8,15 ∗ 6,23 = 50,76
Sovutish va ishlab chiqarish zonalari hovuzning umumiy pishirish zonasidan
0,1 – 0,35 qismi olinadi.
Hovuz chuqurligi 0,8÷1,2 deb qabul qilinadi.
Aerodinamik hisob.
Regenerator hisobi.
Vohavo = B∗Lα
Bu yerda, L
α – haqiqiy havo sarfi.
Regeneratordagi geometrik oqish.
VgeomB = H P∗(PoB− P1srB )∗9,8
Bu yerda H
p - regenerator balandligi, m. Oqim zaxarasi, P
zax = P
geomB
− ∑ △ P
MB
Vohavo = B∗Lα=0,21 ∗11,319 = 2,58 m2/s
P
o B
= 1,293 kg / m 2
H
P = 9,6 m
,
P585b = 1,293
1+585 /273 = 0,41 kg /m2 dagi napor quyidagiga teng:
VgeomB =9,6 ∗(1,2 −0,41 )∗9,8 =74,32 Pa

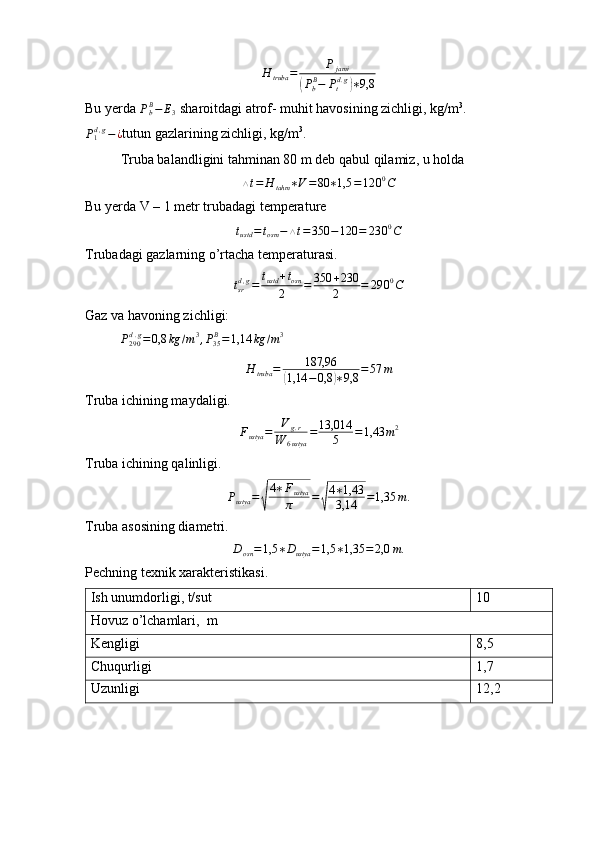

Truba balandligi.](https://docx.uz/documents/97971bbc-d4a8-4206-b211-407d977d69b8/page_35.png?v=1)
