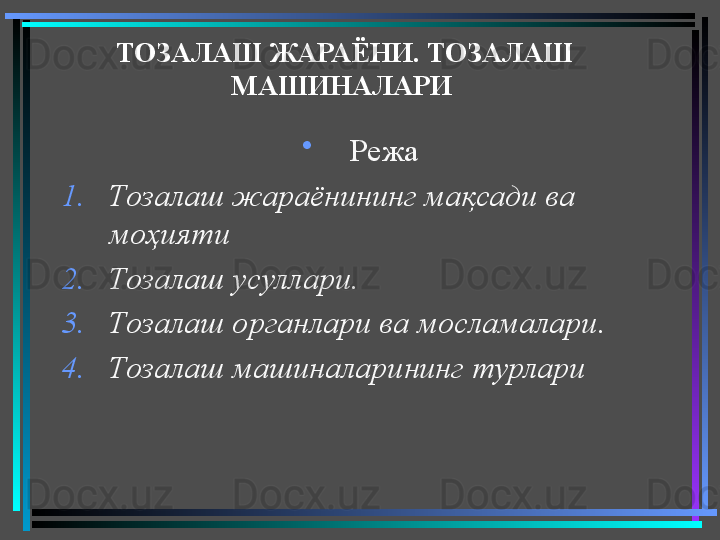

ТОЗАЛАШ ЖАРАЁНИ. ТОЗАЛАШ
МАШИНАЛАРИ
•
Режа
1. Тозалаш жараёнининг мақсади ва
моҳияти
2. Тозалаш усуллари .
3. Тозалаш органлари ва мосламалари .
4. Тозалаш машиналарининг турлари

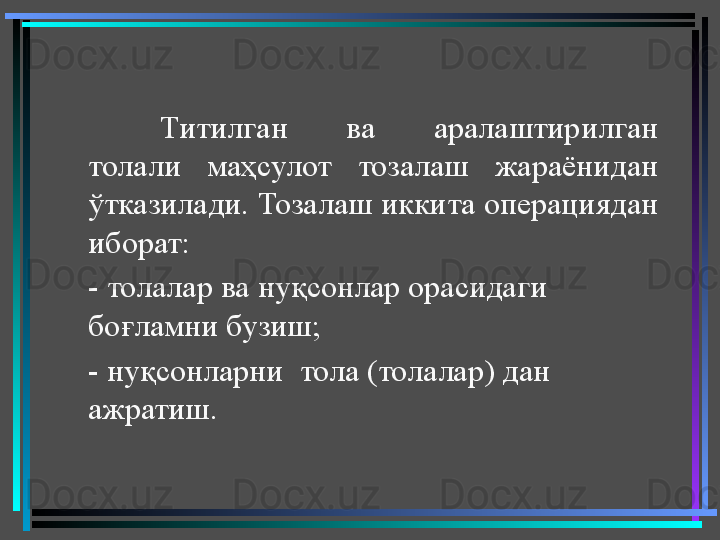

Титилган ва аралаштирилган
толали маҳсулот тозалаш жараёнидан
ўтказилади. Тозалаш иккита операциядан
иборат:
- толалар ва нуқсонлар орасидаги
боғламни бузиш;
- нуқсонларни тола (толалар) дан
ажратиш.

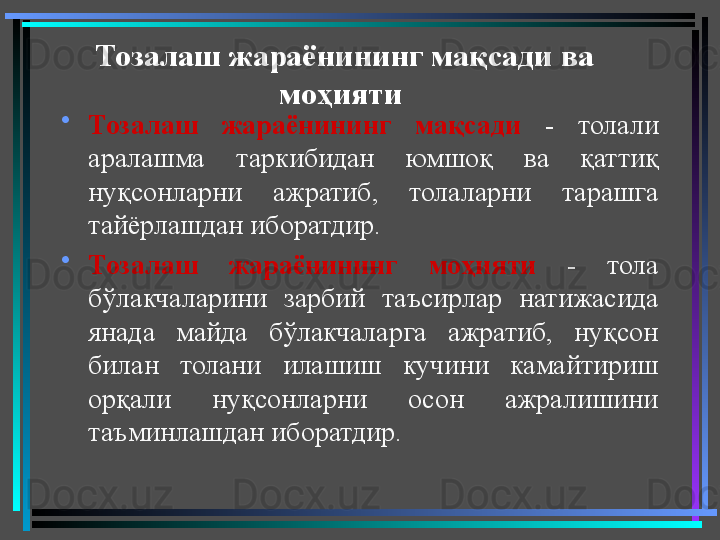

Тозалаш жараёнининг мақсади ва
моҳияти
•
Тозалаш жараёнининг мақсади - толали
аралашма таркибидан юмшоқ ва қаттиқ
нуқсонларни ажратиб, толаларни тарашга
тайёрлашдан иборатдир.
•
Тозалаш жараёнининг моҳияти - тола
бўлакчаларини зарбий таъсирлар натижасида
янада майда бўлакчаларга ажратиб, нуқсон
билан толани илашиш кучини камайтириш
орқали нуқсонларни осон ажралишини
таъминлашдан иборатдир.

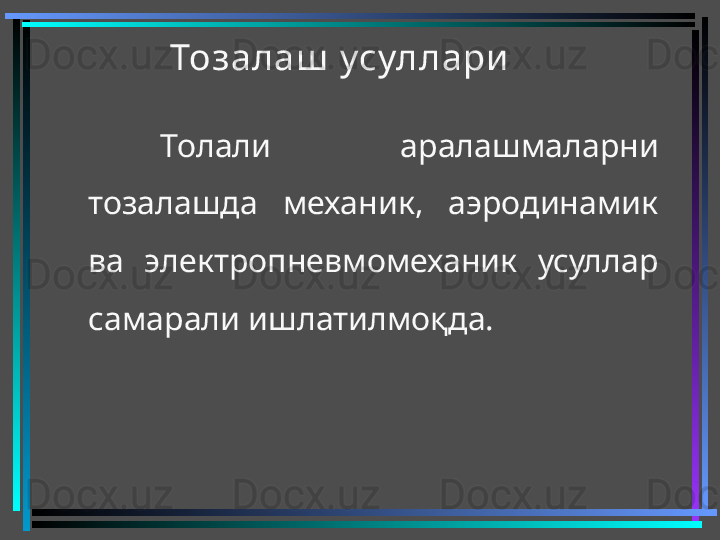

Тозалаш усуллари
Толали аралашмаларни
тозалашда механик, аэродинамик
ва электропневмомеханик усуллар
самарали ишлатилмоқда.

•

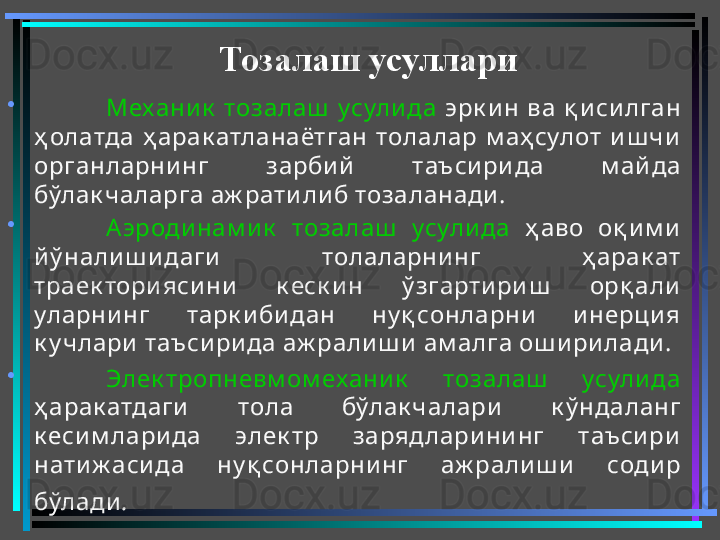

Механик тозалаш усули да эрк и н ва қ и си лган
ҳ олатда ҳ арак атланаётган толалар м аҳ сулот и ш чи
органларни нг зарби й таъси ри да м айда
бўлак чаларга аж рати ли б тозаланади .
•
Аэроди нам и к тозалаш усули да ҳ аво оқ и м и
й ў нали ш и даги толаларни нг ҳ арак ат
траек тори яси ни к еск и н ў згарти ри ш орқ али
уларни нг тарк и би дан ну қ сонларни и нерци я
к у члари таъси ри да аж рали ш и ам алга ош и ри лади .
•
Элек тропневм ом ехани к тозалаш усули да
ҳ арак атдаги тола бўлак чалари к ў ндаланг
к еси м лари да элек тр зарядлари ни нг таъси ри
нати ж аси да ну қ сонларнинг аж рали ш и соди р
бўлади . Тозалаш усуллари

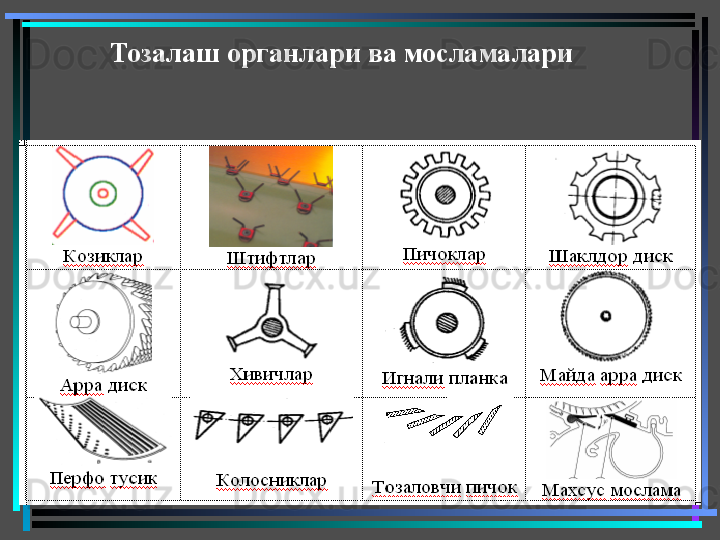

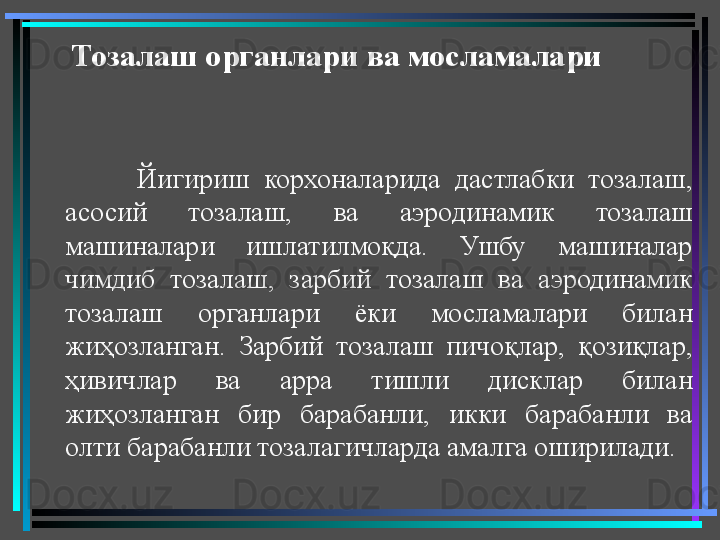

Тозалаш органлари ва мосламалари
Йигириш корхоналарида дастлабки тозалаш,
асосий тозалаш, ва аэродинамик тозалаш
машиналари ишлатилмоқда. Ушбу машиналар
чимдиб тозалаш, зарбий тозалаш ва аэродинамик
тозалаш органлари ёки мосламалари билан
жиҳозланган. Зарбий тозалаш пичоқлар, қозиқлар,
ҳивичлар ва арра тишли дисклар билан
жиҳозланган бир барабанли, икки барабанли ва
олти барабанли тозалагичларда амалга оширилади.

Тозалаш органлари ва мосламалари

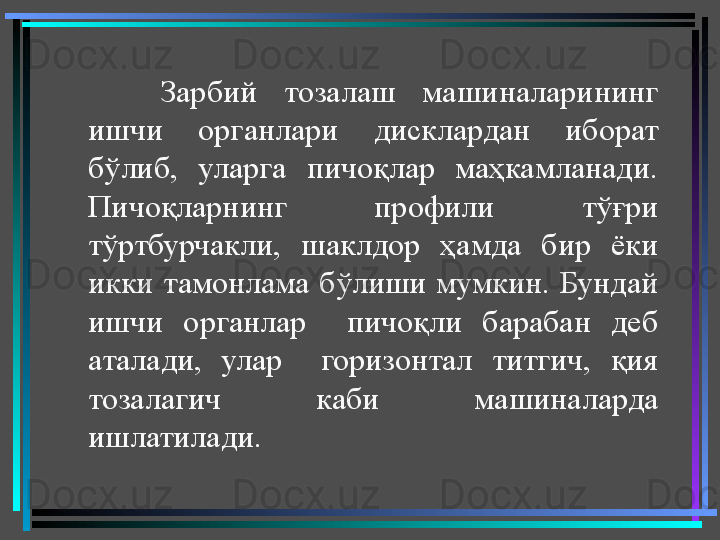

Зарбий тозалаш машиналарининг
ишчи органлари дисклардан иборат
бўлиб, уларга пичоқлар маҳкамланади.
Пичоқларнинг профили тўғри
тўртбурчакли, шаклдор ҳамда бир ёки
икки тамонлама бўлиши мумкин. Бундай
ишчи органлар пичоқли барабан деб
аталади, улар горизонтал титгич, қия
тозалагич каби машиналарда
ишлатилади.

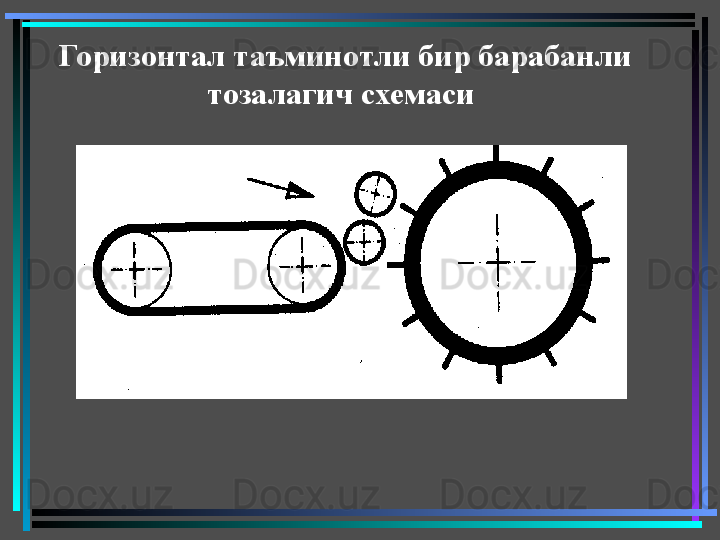

Горизонтал таъминотли бир барабанли
тозалагич схемаси

•

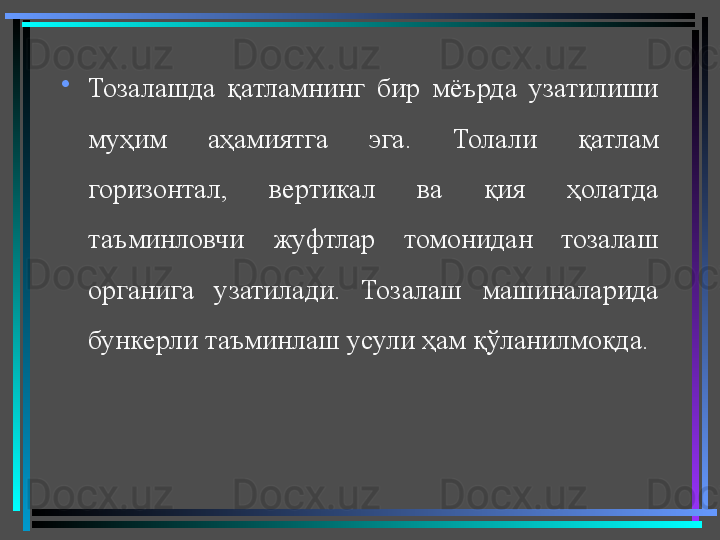

Тозалашда қатламнинг бир мёърда узатилиши
муҳим аҳамиятга эга. Толали қатлам
горизонтал, вертикал ва қия ҳолатда
таъминловчи жуфтлар томонидан тозалаш
органига узатилади. Тозалаш машиналарида
бункерли таъминлаш усули ҳам қўланилмоқда.

•

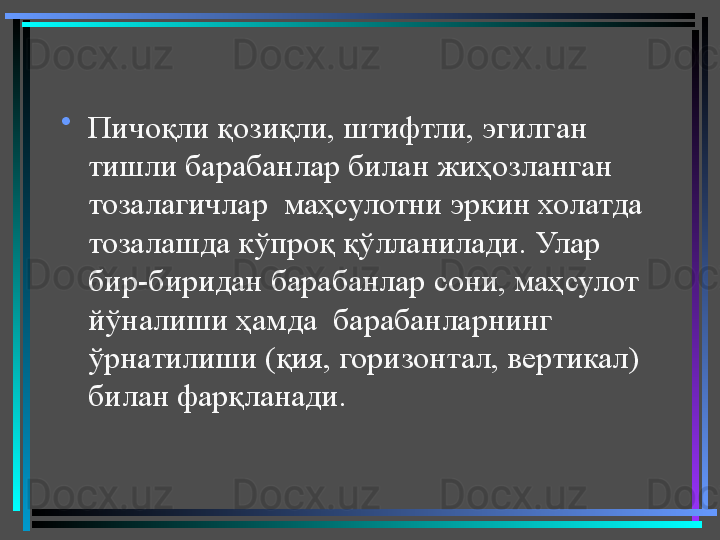

Пичоқли қозиқли, штифтли, эгилган
тишли барабанлар билан жиҳозланган
тозалагичлар маҳсулотни эркин холатда
тозалашда кўпроқ қўлланилади. Улар
бир-биридан барабанлар сони, маҳсулот
йўналиши ҳамда барабанларнинг
ўрнатилиши (қия, горизонтал, вертикал)
билан фарқланади.

•

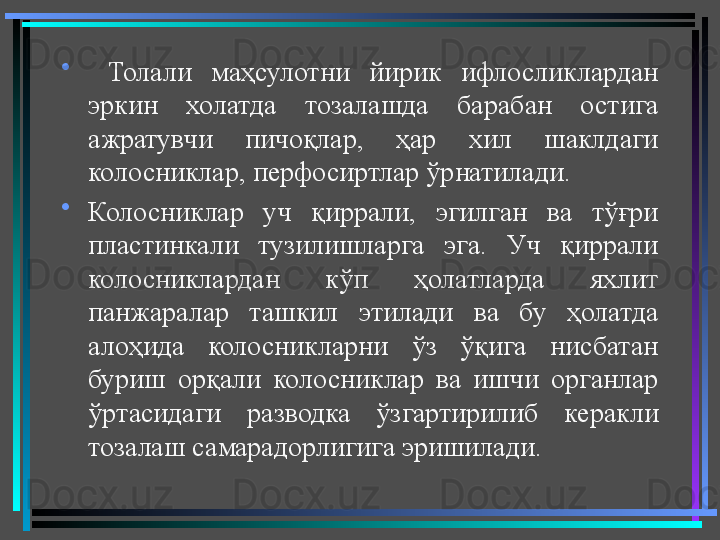

Толали маҳсулотни йирик ифлосликлардан
эркин холатда тозалашда барабан остига
ажратувчи пичоқлар, ҳар хил шаклдаги
колосниклар, перфосиртлар ўрнатилади.
•

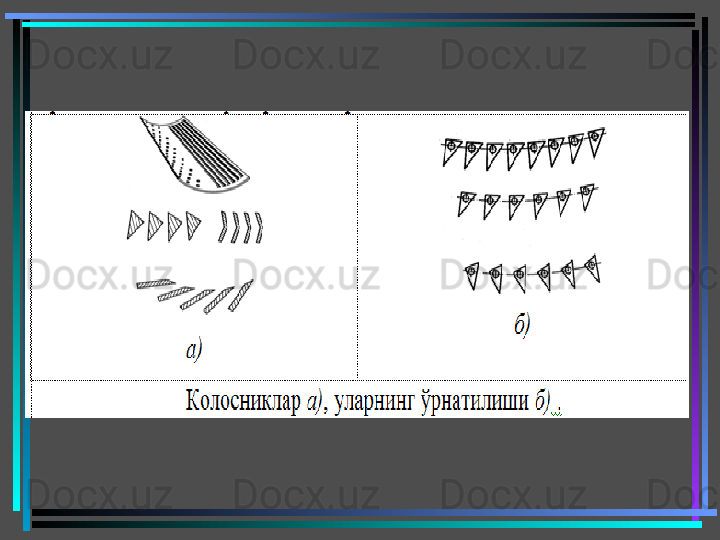

Колосниклар уч қиррали, эгилган ва тўғри
пластинкали тузилишларга эга. Уч қиррали
колосниклардан кўп ҳолатларда яхлит
панжаралар ташкил этилади ва бу ҳолатда
алоҳида колосникларни ўз ўқига нисбатан
буриш орқали колосниклар ва ишчи органлар
ўртасидаги разводка ўзгартирилиб керакли
тозалаш самарадорлигига эришилади.

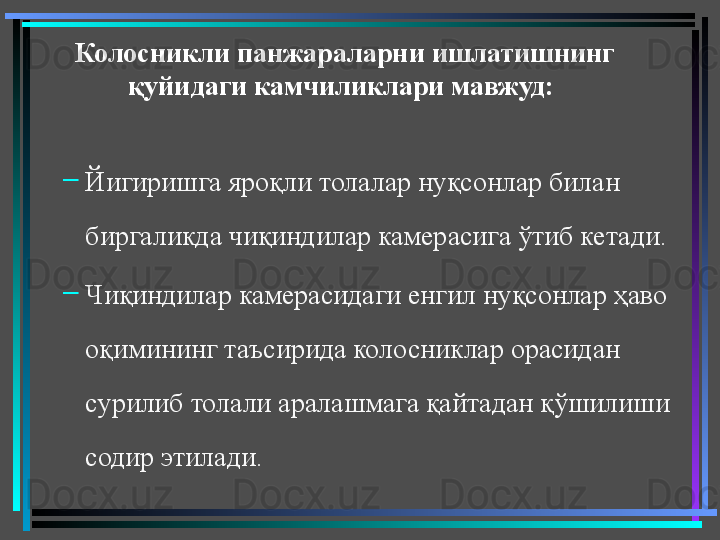

Колосникли панжараларни ишлатишнинг
қуйидаги камчиликлари мавжуд:
–
Йигиришга яроқли толалар нуқсонлар билан
биргаликда чиқиндилар камерасига ўтиб кетади.
–
Чиқиндилар камерасидаги енгил нуқсонлар ҳаво
оқимининг таъсирида колосниклар орасидан
сурилиб толали аралашмага қайтадан қўшилиши
содир этилади.

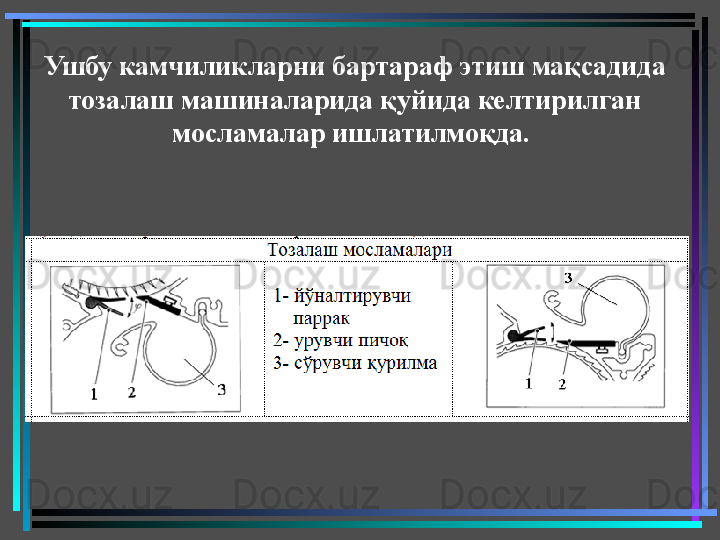

Ушбу камчиликларни бартараф этиш мақсадида
тозалаш машиналарида қуйида келтирилган
мосламалар ишлатилмоқда.

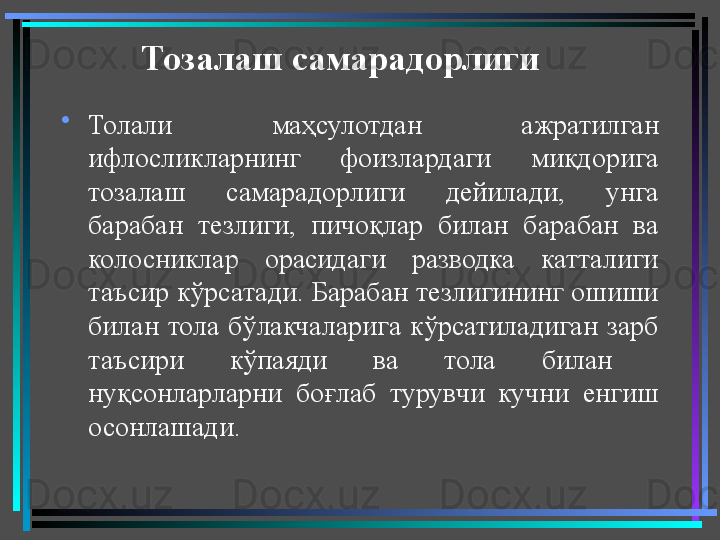

Тозалаш самарадорлиги
•
Толали маҳсулотдан ажратилган
ифлосликларнинг фоизлардаги миқдорига
тозалаш самарадорлиги дейилади, унга
барабан тезлиги, пичоқлар билан барабан ва
колосниклар орасидаги разводка катталиги
таъсир кўрсатади. Барабан тезлигининг ошиши
билан тола бўлакчаларига кўрсатиладиган зарб
таъсири кўпаяди ва тола билан
нуқсонларларни боғлаб турувчи кучни енгиш
осонлашади.

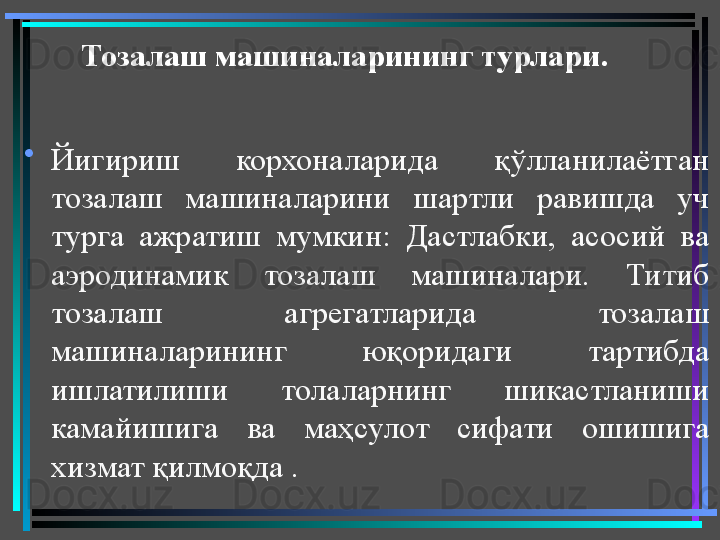

Тозалаш машиналарининг турлари .
•
Йигириш корхоналарида қўлланилаётган
тозалаш машиналарини шартли равишда уч
турга ажратиш мумкин: Дастлабки, асосий ва
аэродинамик тозалаш машиналари. Титиб
тозалаш агрегатларида тозалаш
машиналарининг юқоридаги тартибда
ишлатилиши толаларнинг шикастланиши
камайишига ва маҳсулот сифати ошишига
хизмат қилмоқда .

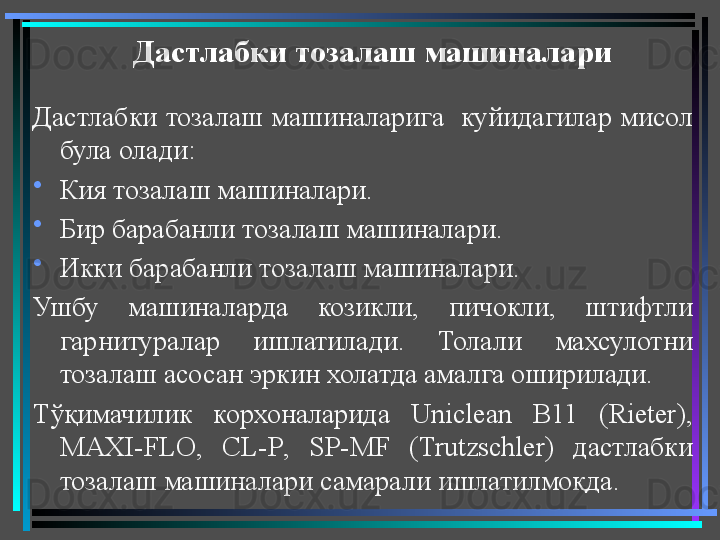

Дастлабки тозалаш машиналари
Дастлабки тозалаш машиналарига куйидагилар мисол
була олади:
•
Кия тозалаш машиналари.
•
Бир барабанли тозалаш машиналари.
•
Икки барабанли тозалаш машиналари.
Ушбу машиналарда козикли, пичокли, штифтли
гарнитуралар ишлатилади. Толали махсулотни
тозалаш асосан эркин холатда амалга оширилади.
Тўқимачилик корхоналарида Uniclean B 11 ( Rieter ),
MAXI - FLO , CL - P , SP - MF ( Trutzschler ) дастлабки
тозалаш машиналари самарали ишлатилмоқда.

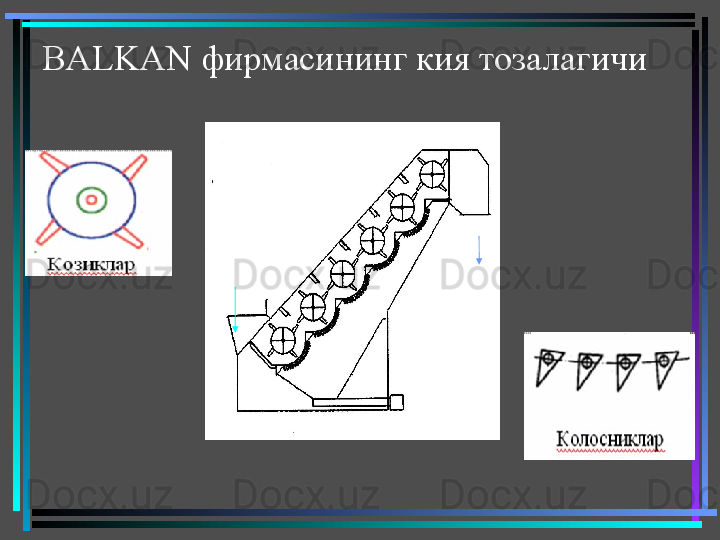

BALKAN фирмасининг кия тозалагичи

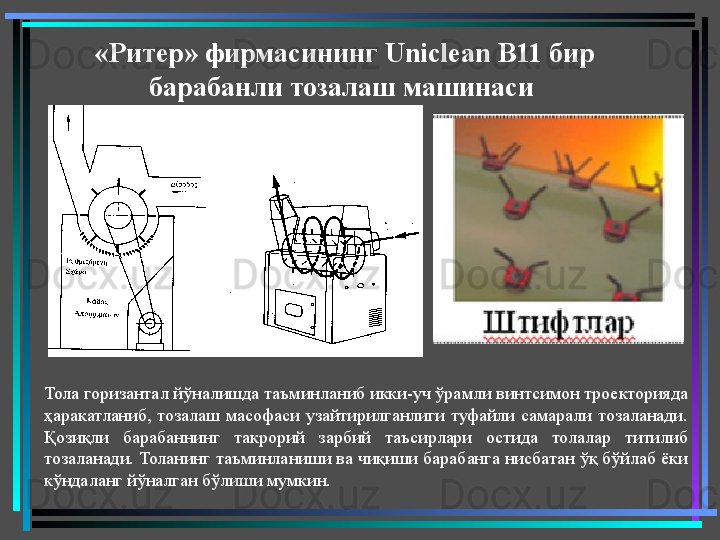

«Ритер» фирмасининг Uniclean B 11 бир
барабанли тозалаш машинаси
Тола горизантал йўналишда таъминланиб икки-уч ўрамли винтсимон троекторияда
ҳаракатланиб, тозалаш масофаси узайтирилганлиги туфайли самарали тозаланади.
Қозиқли барабаннинг такрорий зарбий таъсирлари остида толалар титилиб
тозаланади. Толанинг таъминланиши ва чиқиши барабанга нисбатан ўқ бўйлаб ёки
кўндаланг йўналган бўлиши мумкин.

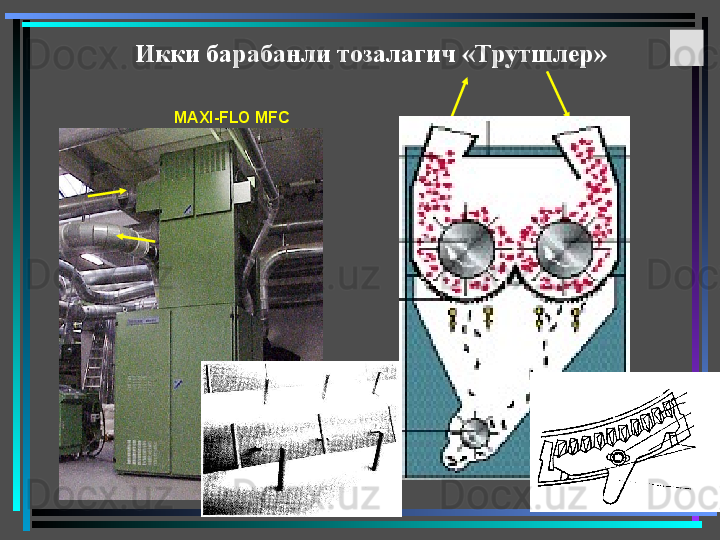

Икки барабанли тозалагич «Трутшлер»
MAXI-FLO MFC

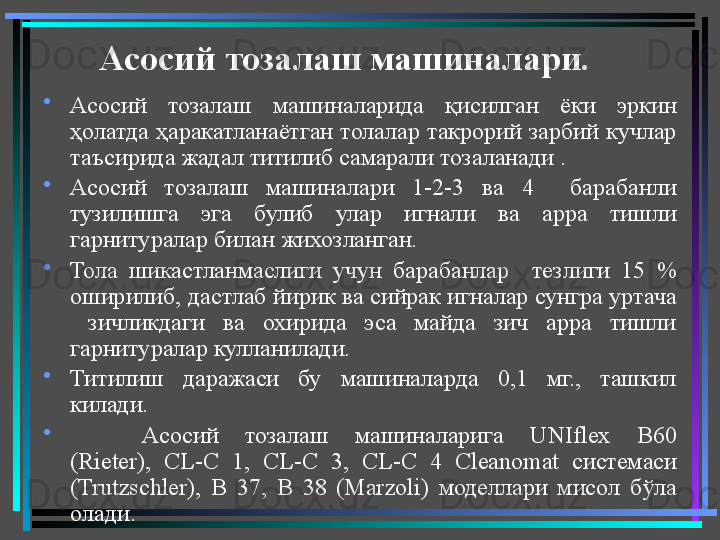

Асосий тозалаш машиналари.
•
Асосий тозалаш машиналарида қисилган ёки эркин
ҳолатда ҳаракатланаётган толалар такрорий зарбий кучлар
таъсирида жадал титилиб самарали тозаланади .
•
Асосий тозалаш машиналари 1-2-3 ва 4 барабанли
тузилишга эга булиб улар игнали ва арра тишли
гарнитуралар билан жихозланган.
•
Тола шикастланмаслиги учун барабанлар тезлиги 15 %
оширилиб, дастлаб йирик ва сийрак игналар сунгра уртача
зичликдаги ва охирида эса майда зич арра тишли
гарнитуралар кулланилади.
•
Титилиш даражаси бу машиналарда 0,1 мг., ташкил
килади.
•
Асосий тозалаш машиналарига UNIflex B 60
( Rieter ), CL - C 1, CL - C 3, CL - C 4 С leanomat системаси
( Trutzschler ), В 37, В 38 ( Marzoli ) моделлари мисол бўла
олади.

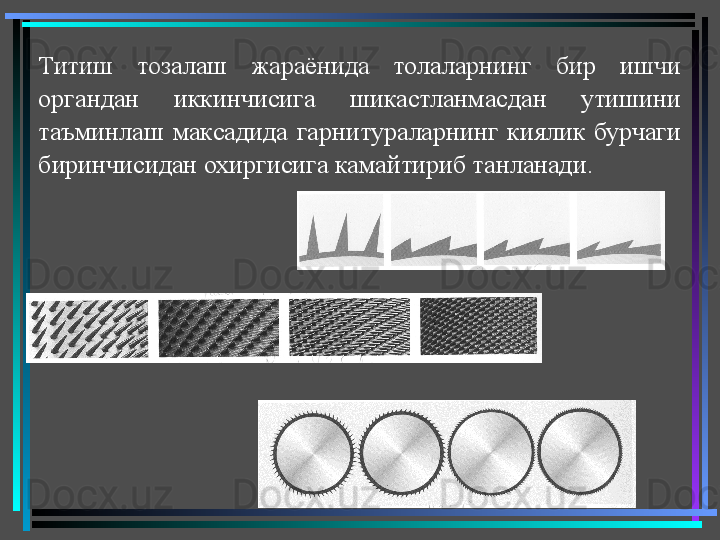

Титиш тозалаш жараёнида толаларнинг бир ишчи
органдан иккинчисига шикастланмасдан утишини
таъминлаш максадида гарнитураларнинг киялик бурчаги
биринчисидан охиргисига камайтириб танланади.

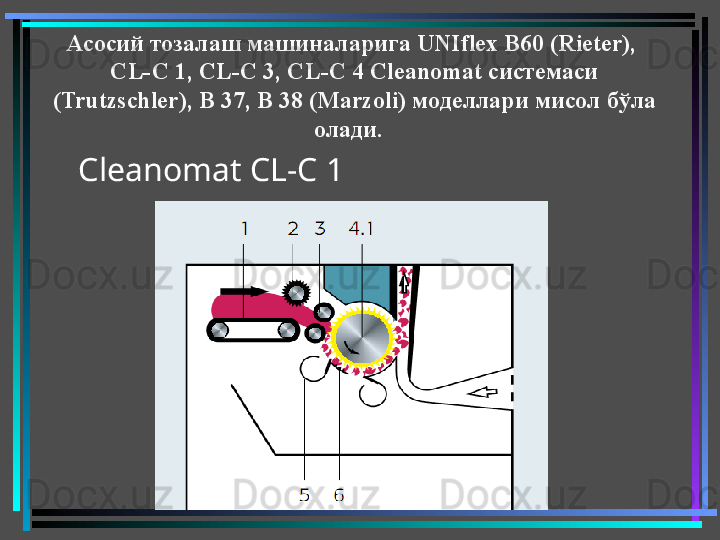

С leanomat CL-C 1Асосий тозалаш машиналарига UNIflex B 60 ( Rieter ),
CL - C 1, CL - C 3, CL - C 4 С leanomat системаси
( Trutzschler ), В 37, В 38 ( Marzoli ) моделлари мисол бўла
олади.

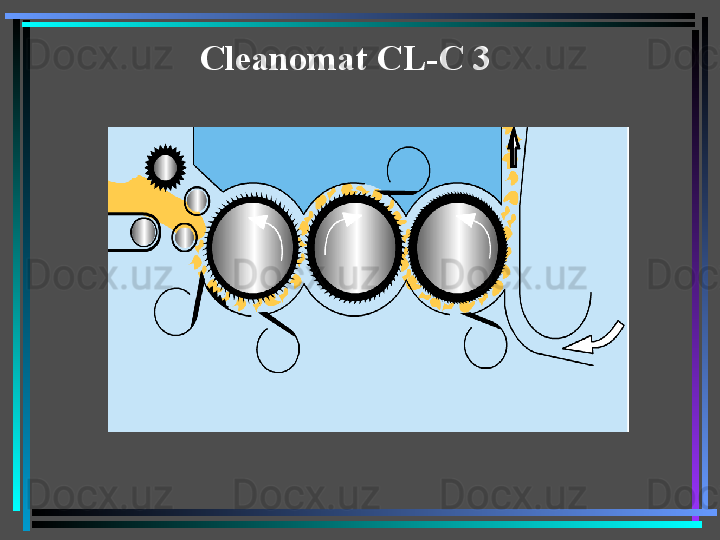

С leanomat CL-C 3

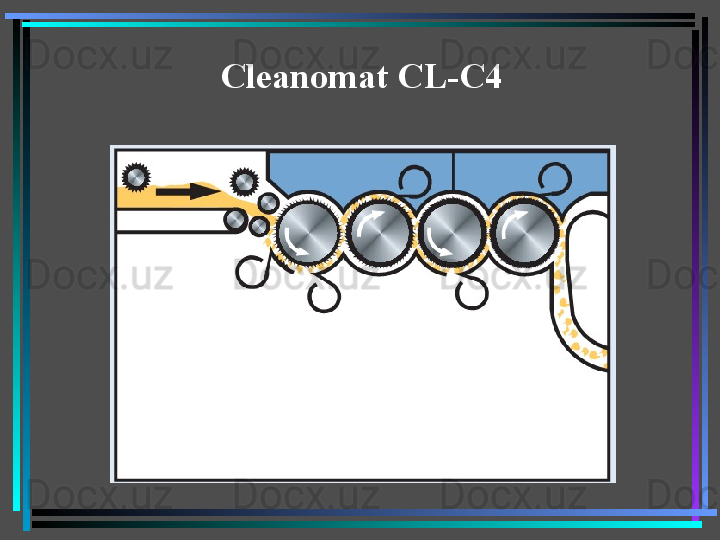

С leanomat CL-C4

•

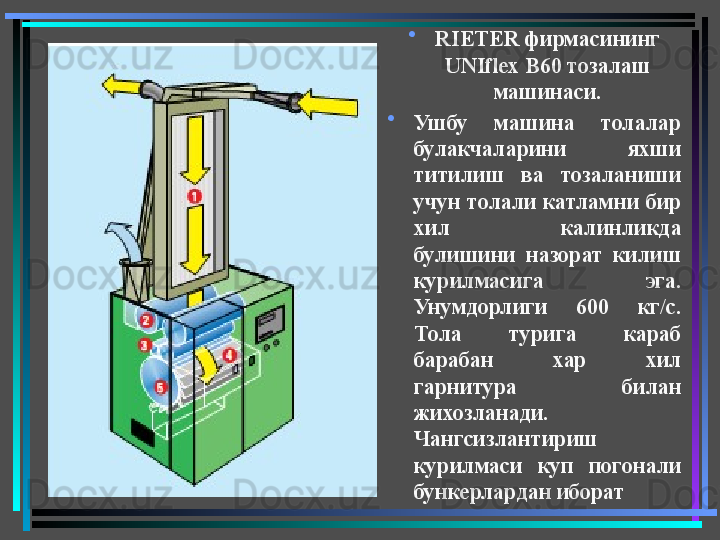

RIETER фирмасининг
UNIflex B60 тозалаш
машинаси.
•
Ушбу машина толалар
булакчаларини яхши
титилиш ва тозаланиши
учун толали катламни бир
хил калинликда
булишини назорат килиш
курилмасига эга.
Унумдорлиги 600 кг/с.
Тола турига караб
барабан хар хил
гарнитура билан
жихозланади.
Чангсизлантириш
курилмаси куп погонали
бункерлардан иборат

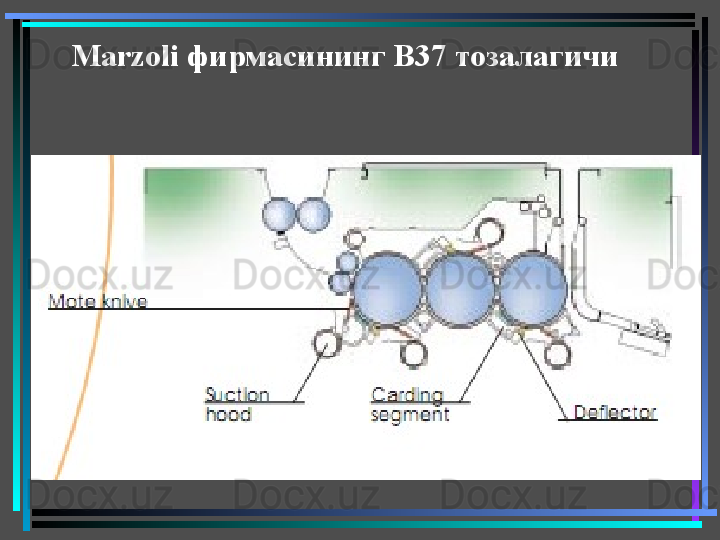

Marzoli фирмасининг В37 тозалагичи

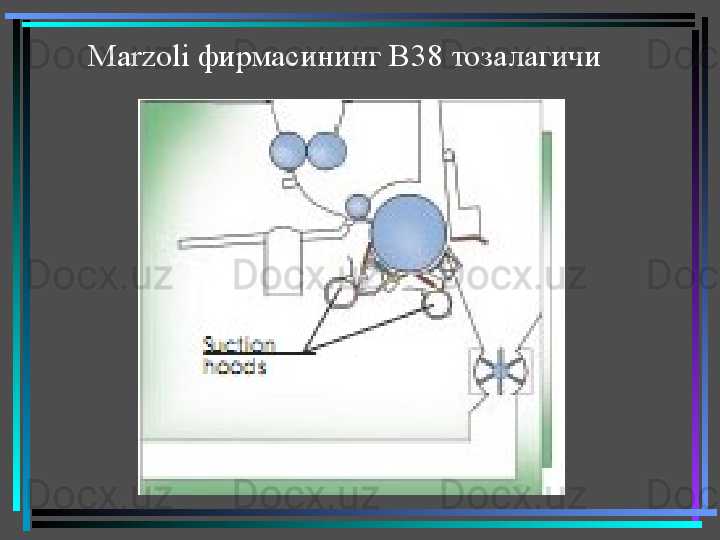

Marzoli фирмасининг В38 тозалагичи

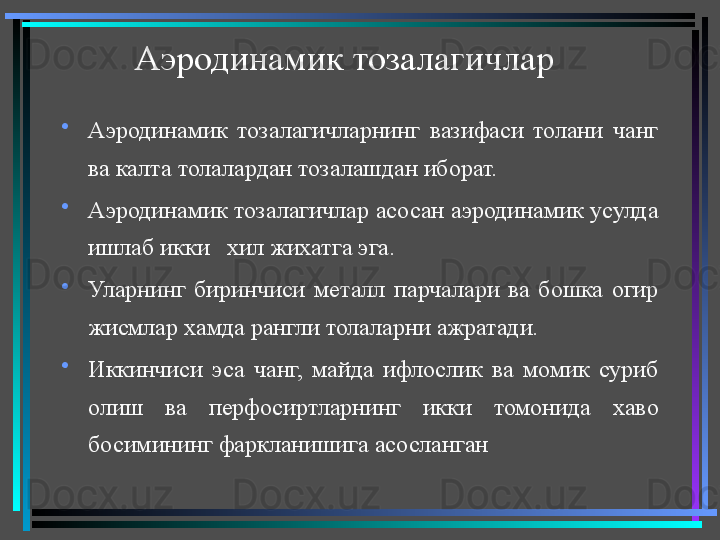

Аэродинамик тозалагичлар
•
Аэродинамик тозалагичларнинг вазифаси толани чанг
ва калта толалардан тозалашдан иборат.
•
Аэродинамик тозалагичлар асосан аэродинамик усулда
ишлаб икки хил жихатга эга.
•
Уларнинг биринчиси металл парчалари ва бошка огир
жисмлар хамда рангли толаларни ажратади.
•
Иккинчиси эса чанг, майда ифлослик ва момик суриб
олиш ва перфосиртларнинг икки томонида хаво
босимининг фаркланишига асосланган

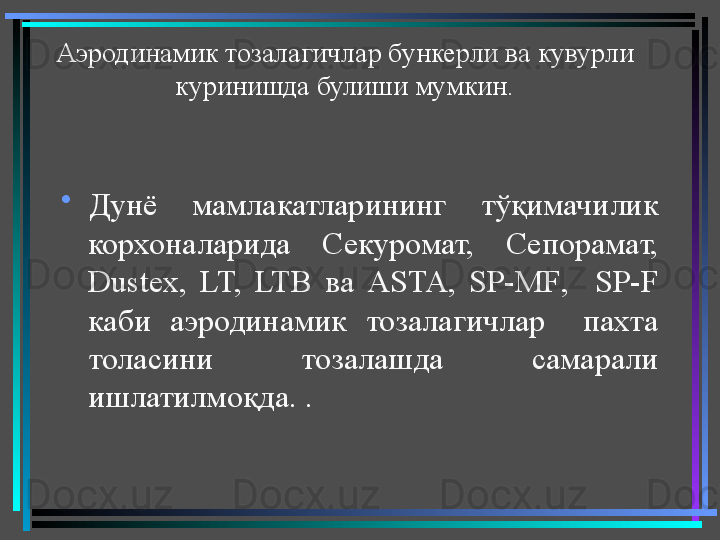

Аэродинамик тозалагичлар бункерли ва кувурли
куринишда булиши мумкин.
•
Дунё мамлакатларининг тўқимачилик
корхоналарида Секуромат, Сепорамат,
Dustex , LT, LTB ва ASTA , SP - MF , SP - F
каби аэродинамик тозалагичлар пахта
толасини тозалашда самарали
ишлатилмоқда. .

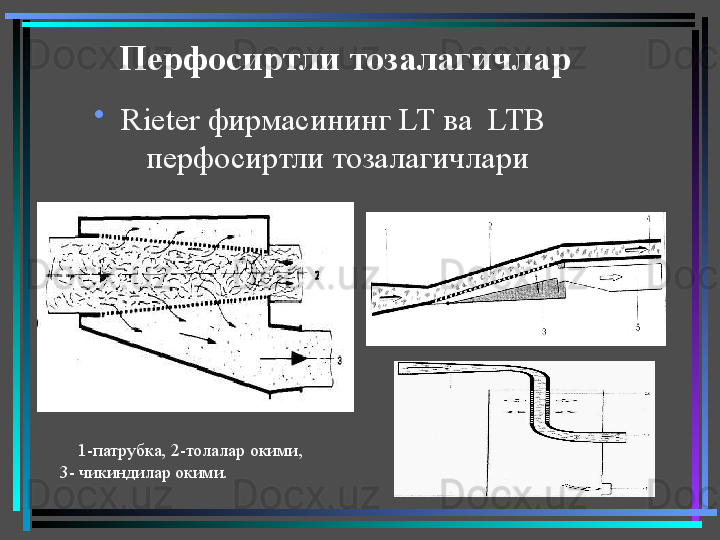

Перфосиртли тозалагичлар
•
Rieter фирмасининг LT ва LTB
перфосиртли тозалагичлари
1-патрубка, 2-толалар окими,
3- чикиндилар окими.

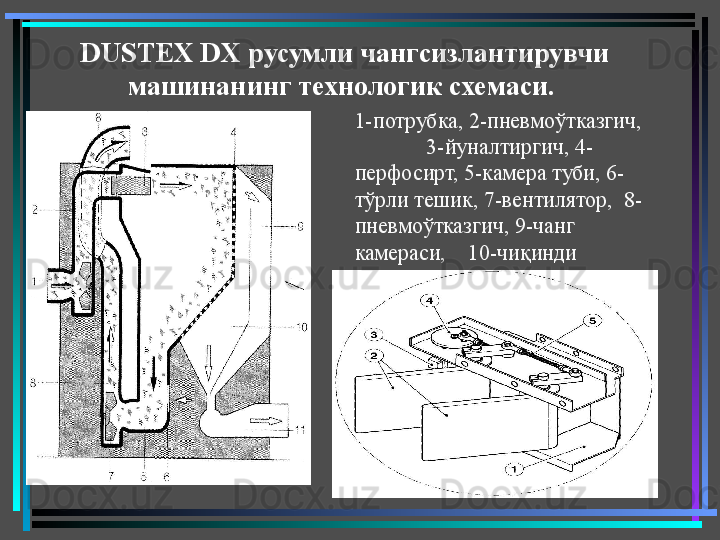

DUSTEX DX русумли чангсизлантирувчи
машинанинг технологик схемаси.
1-потрубка, 2-пневмоўтказгич,
3-йуналтиргич, 4-
перфосирт, 5-камера туби, 6-
тўрли тешик, 7-вентилятор, 8-
пневмоўтказгич, 9-чанг
камераси, 10-чиқинди
камераси, 11- потрубка

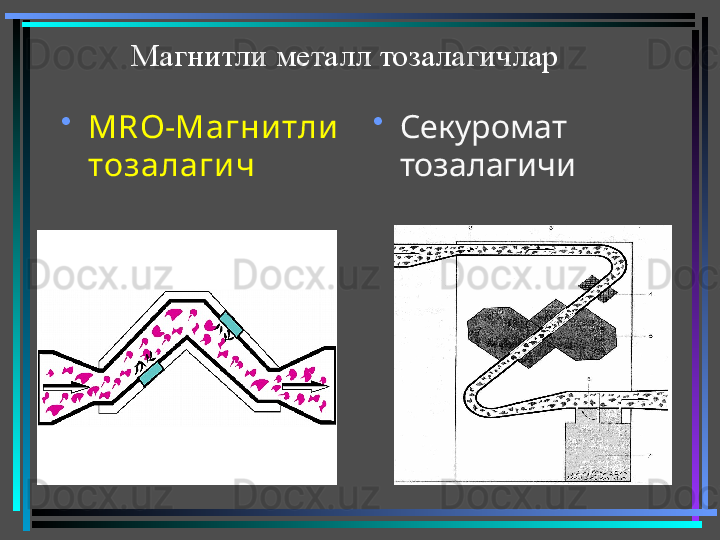

Магнитли металл тозалагичлар
•
Секуромат
тозалагичи•
MRO -Магни тли
тозалаги ч

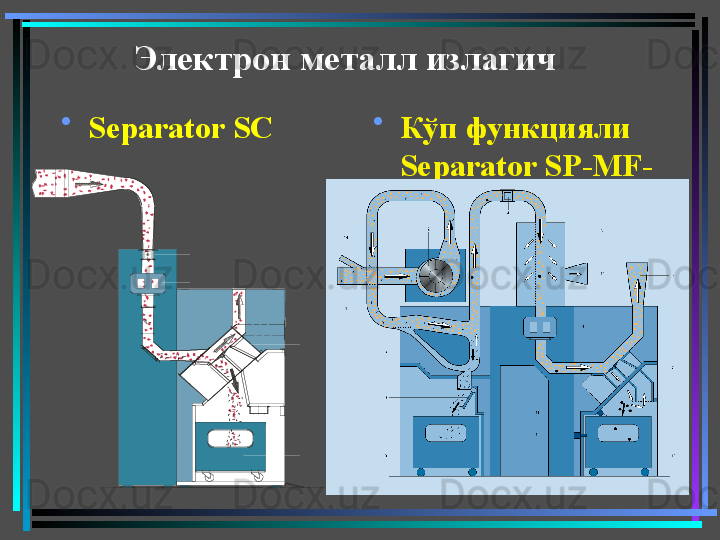

Электрон металл излагич
•
Separator SC •
К ў п функцияли
Se p arator SP-MF-

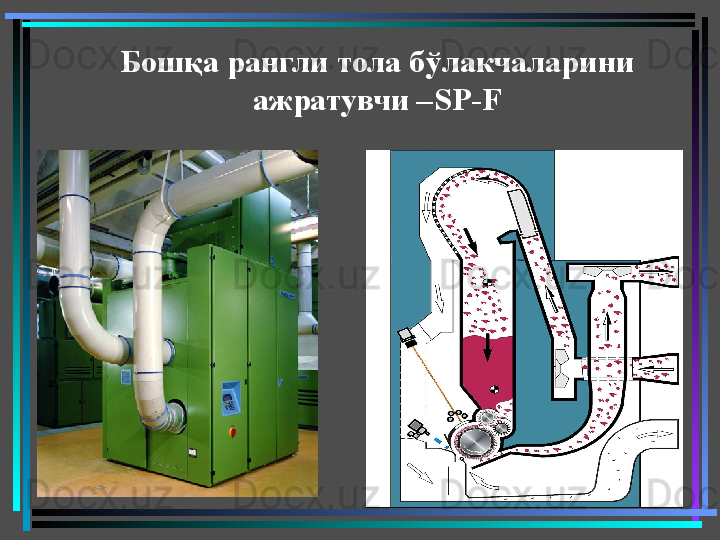

Бош қ а рангли тола б ў лакчаларини
ажратувчи – SP - F

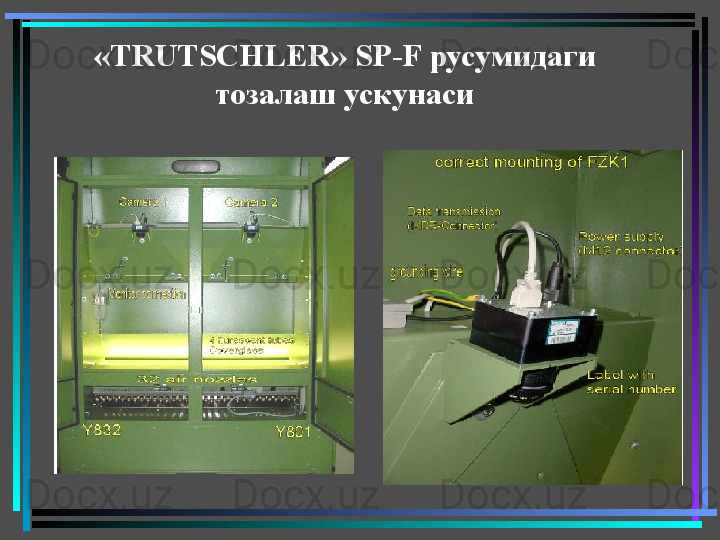

« TRUTSCHLER » SP-F русумидаги
тозалаш ускунаси

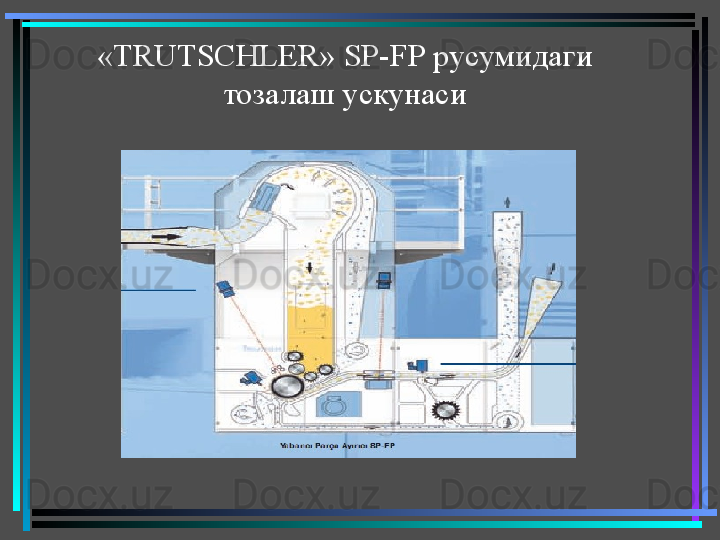

« TRUTSCHLER » SP-F Р русумидаги
тозалаш ускунаси
