DPG/PS markali signalizatsiya filtiri

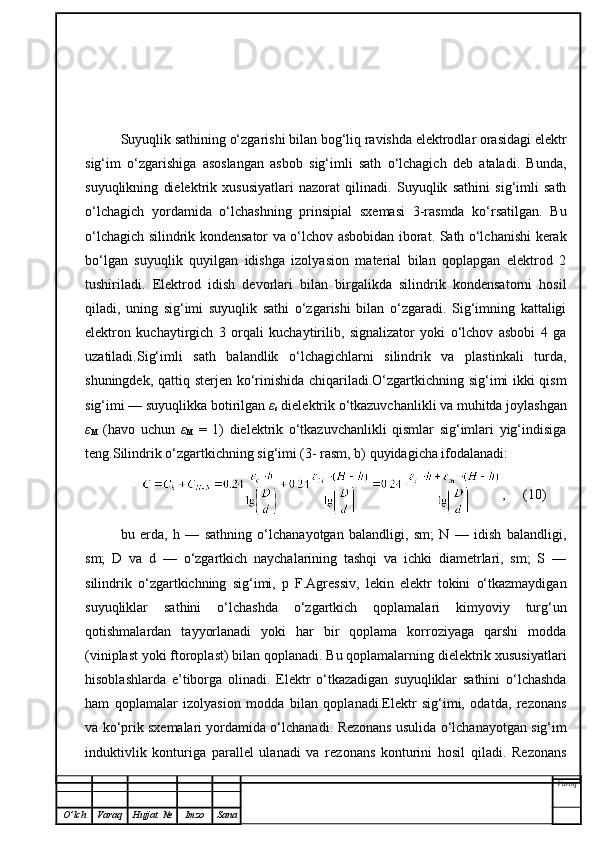

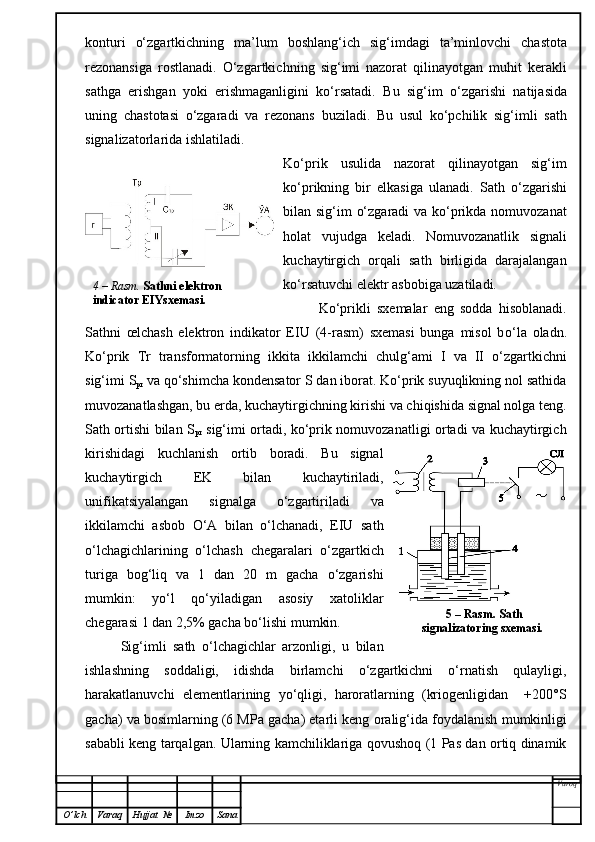

konturi o‘zgartkichning ma’lum boshlan g‘i ch sig‘imdagi ta’minlovchi chastota rezonansiga rostlanadi. O‘zgartkich ning sig‘imi nazorat qilinayotgan muhit kerakl i sathga erishgan yoki erishmaganligini ko‘rsatadi. Bu sig‘im o‘zgarishi natijasida uning chast o ta si o‘zgaradi va rezonans buziladi. Bu usul ko‘pchilik sig‘imli sath signalizatorlarida ishlatiladi. Ko‘prik usulida nazorat qilinayotgan sig‘im ko‘prikning bir elkasiga ulanadi. Sath o‘zgarishi bilan sig‘im o‘zgaradi va ko‘prikda nomuvozanat holat vujudga keladi. Nomuvozanatlik signali kuchaytirgich orqali sath birligida darajalangan ko‘rsatuvchi elektr asbobiga uzatiladi. Ko‘prikli sxemalar eng sodda hisoblanadi. Sathni œlchash elektron indikator EIU (4-rasm) sxemasi bunga misol b o‘ l a oladn. Ko‘prik Tr transformatorning ikkita ikk i lamchi chulg‘ami I va II o‘zgartkichni sig‘imi S pr va qo‘shimcha kondensator S dan iborat. Ko‘prik suyuqlikning nol sathida muvozanatlashgan, bu erda, kuchaytirgichning kirishi va chiqishida signal nolga teng. Sath ortishi bilan S p r sig‘imi ortadi, ko‘prik nomuvozanatligi ortadi va kuchaytirgich kirishidagi kuchlanish ortib boradi. Bu signal kuchaytirgich EK bilan kuchaytiriladi, unifikatsiyalangan signalga o‘zgartiriladi va ikkilamchi asbob O‘ A bilan o‘lchanadi, EIU sath o‘lchagichlarining o‘lchash chegaralari o‘zgartkich turiga bog‘liq va 1 dan 20 m gacha o‘zgarishi mumkin: yo‘l qo‘yiladigan asosiy xatoliklar chegarasi 1 dan 2,5% gacha bo‘lishi mumkin. Sig‘imli sath o‘lchagichlar arzonligi, u bilan ishlashning soddaligi, idishda birlamchi o‘zgartkichni o‘rnatish qulayligi, harakatlanuvchi elementlarining yo‘qligi, haroratlarning (kriogenligidan +200°S gacha) va bosimlarning (6 MPa gacha) etarli keng oralig‘ida foydalanish mumkinligi sababli keng tarqalgan. Ularning kamchiliklariga qovushoq (1 Pas dan ortiq dinamik Varoq O ’ lch Varaq Hujjat № Imzo Sana 5 – Rasm . Sath signalizatoring sxemasi. 4 – Rasm . Sathni elektron indicator EIYsxemasi. ko‘priklar va boshqalar nol usulga asoslangan asboblarga misol bo‘la oladi. Nol usul o‘lchashning yuqori aniqligini ta’minlaydi. O‘lchash xatoliklari haqida ma’lumotlar O‘lchash natijasida, odatda, o‘lchanayotgan kattalikning haqiqiy qiymatidan farq qiladigan qiymati topiladi. Qo‘pincha, fizik kattalikning haqiqiy qiymati noma’lum bo‘ladi va shu kattalikning qiymati o‘rnida uning tajriba yordamida topilgan qiymatlaridan foydalaniladi. Bu qiymat kattalikning haqiqiy qiymatiga shuncha yakin bo‘ladiki ko‘zda tutilgan maqsad uchun undan foydalanish mumkin. Kattalikning o‘lchash usuli bilan topilgan qiymati o‘lchash natijasi deyiladi. O‘lchash natijasi bilan o‘lchanayotgan kattalikning haqikiy qiymati orasidagi farq o‘lchash xatoligi deyiladi. O‘lchanayotgan kattalik birliklarida ifodalangan o‘lchash xatoligi o‘lchashning mutlaq xatoligi deyiladi: ∆X=X-X h (4) bu erda, ∆X — mutlaq xatolik; X—o‘lchash natijasi; X h — o‘lchanayotgap kattalikning xakiqiy kiymati. O‘lchash mutlaq xatoligining o‘lchanayotgan kattalikning hakiqiy qiymatiga nisbati o‘lchashning nisbiy xatoligi deyiladi.O‘lchash xatoliklari ularning kelib chiqishi sabablariga ko‘ra muntazam, tasodifiy va qo‘pol xatoliklarga bo‘linadi.Muntazam xatolik deyilganda faqat bitta kattalikni qayta-qayta o‘lchaganda o‘zgarmas bo‘lib qoladigan yoki biror qonun bo‘yicha o‘zgaradigan o‘lchash xatoligi tushuniladi. Ular aniq qiymat va ishoraga ega bo‘ladi, ularni tuzatmalar kirtish bilan yo‘qotish mumkin.Kattalikni o‘lchash natijasida olgan qiymatga muntazam xatolikni yo‘qotish maqsadida qo‘shiladigan qiymat tuzatma deb ataladi. Odatda, muntazam xatoliklar instrumental (o‘lchash asboblari), o‘lchash usullari, sub’ektiv (noaniq o‘qish), o‘rnatish, uslubiy xatoliklarga bo‘linadi.Instrumental xatolik deyilganda qo‘llanayotgan o‘lchov asboblari xatoliklariga bog‘liq bo‘lgan o‘lchash xatoliklari tushuniladi. Yuqori aniqlikda o‘lchaydigan asboblar qo‘llanganda o‘lchov asboblarining takomillashmagani orqasida kelib chiqadigan instrumental xatoliklar tuzatma kiritish usuli bilan yo‘qotiladi. Texnik o‘lchov asboblarining instrumental xatoliklarini yo‘qotib bo‘lmaydi, chunki bu asboblarni tekshirilganda tuzatmalar bilan Varoq O ’ lch Varaq Hujjat № Imzo Sana Suyuqlik sathining o‘zgarishi bilan bog‘liq ravishda elektrodlar orasidagi elektr sig‘im o‘zgarishiga asoslangan asbob sig‘imli sath o‘lchagich deb ataladi. Bunda, suyuqlikning dielektrik xususiyatlari nazorat qilinadi. Suyuqlik sathini sig‘imli sath o‘lchagich yordamida o‘lchashning prinsipial sxemasi 3-rasmda ko‘rsatilgan. Bu o‘lchagich silindrik kondensator va o‘lchov asbobidan iborat. Sath o‘lchanishi kerak bo‘lgan suyuqlik quyilgan idishga izolyasion material bilan qoplapgan elektrod 2 tushiriladi. Elektrod idish devorlari bilan birgalikda silindrik kondensatorni hosil qiladi, uning sig‘imi suyuqlik sathi o‘zgarishi bilan o‘zgaradi. Sig‘imning kattaligi elektron kuchaytirgich 3 orqali kuchaytirilib, signalizator yoki o‘lchov asbobi 4 ga uzatiladi.Sig‘imli sath balandlik o‘lchagichlarni silindrik va plastinkali turda, shuningdek, qattiq sterjen ko‘rinishida chiqariladi.O‘zgartkichning sig‘imi ikki qism sig‘imi — suyuqlikka botirilgan ε s dielektrik o‘tkazuvchanlikli va muhitda joylashgan ε M (havo uchun ε M = 1) dielektrik o‘tkazuvchanlikli qismlar sig‘imlari yig‘indisiga teng.Silindrik o‘zgartkichning sig‘imi (3- rasm, b) quyidagicha ifodalanadi: , (10) bu erda, h — sathning o‘lchanayotgan balandligi, sm; N — idish balandligi, sm; D va d — o‘zgartkich naychalarining tashqi va ichki diametrlari, sm; S — silindrik o‘zgartkichning sig‘imi, p F.Agressiv, lekin elektr tokini o‘tkazmaydigan suyuqliklar sathini o‘lchashda o‘zgartkich qoplamalari kimyoviy turg‘un qotishmalardan tayyorlanadi yoki har bir qoplama korroziyaga qarshi modda (viniplast yoki ftoroplast) bilan qoplanadi. Bu qoplamalarning dielektrik xususiyatlari hisoblashlarda e’tiborga olinadi. Elektr o‘tkazadigan suyuqliklar sathini o‘lchashda ham qoplamalar izolyasion modda bilan qoplanadi.Elektr sig‘imi, odatda, rezonans va ko‘prik sxemalari yordamida o‘lchanadi. Rezonans usulida o‘lchanayotgan sig‘im induktivlik konturiga parallel ulanadi va rezonans konturini hosil qiladi. Rezonans Varoq O ’ lch Varaq Hujjat № Imzo Sana choralari, sensorni o'rnatish, demontaj qilish yoki xizmat ko'rsatish bo'yicha ishlarni boshlashdan oldin tizimdagi bosimni o'chirish kerak va elektr uzilishi. Pulsni ulashga ruxsat berilmayditrubkani bitta kalit yordamida yoki sensor tanasini aylantirish orqali. Asosiy xususiyatlar: Quvvat: 1 ta batareya (AAA turi) O'lchov diapazoni: 0..2500 Pa Aniqlik: o'lchangan qiymatning ±1,5% Chang va namlikdan himoya: P65 resp. EN 60529 2.3 DPG/PS signalizatsiya filtiri o‘rnatish uchun qo‘yiladigan talablar. Tizimda siqish elementlari yordamida DPGe trubkasi ulanishlaridan foydalanish tufayli biz tez, aniq va qattiq ulanishlarni olamiz. Yordamchi tizimlar bilan quvurlarni ta'mirlashda DPG payvand choklari va maxsus o'ymalarni keraksiz ishlatishni yo'q qiladi. 10-Rasm O’rnatilish qisimlar fittingining elementlaridan biri St 37 po'latdan yasalgan va galvanizli kesilganferrul halqa bo'lib, fitting gaykani qisish orqali ta'mirlanayotgan quvurning tashqi o'lchamlariga moslashtiriladi va tortiladi. Ferrule qisilganida, ichki diametrdagi (ichki ipga o'xshash) tishlar quvurni kesib, butun ulanishni to'sib qo'yadi. Keyingi element St 37 po'latdan yasalgan va galvanizli siqish halqasi (astar) bo'lib, u to'g'ri siqishni, Varoq O ’ lch Varaq Hujjat № Imzo Sana qilish "iste'molchilar". Har qanday turdagi o'rnatish va ulanish ishlari va konvertorlarga texnik xizmat ko'rsatish kerak dan uzilgan holdagina bajariladinazorat kuchlanishi qurilmalar va majburiy topraklamaHarorat sensorlarini o'rnatish va ulash xavfsizlik choralariga muvofiq amalga oshirilishi kerak Atrof-muhit parametrlari: harorat,bosim va namlik bir xil bo'lishi kerak datchiklarning texnik xususiyatlari va materialning o'lchangan muhit sharoitlariga chidamliligi.O'rnatish va ishlatish vaqtida harorat sensorlari to'satdan isitish, sovutish yoki mexanik zarbalarga duchor bo'lmasligi kerak. Datchiklarni o'rnatishga tayyorlash quyidagi ketma-ketlikda amalga oshirilishi kerak: Paketni ochishdan oldin, tavsiya etiladi to'liqligini tekshirish. Sensorni qadoqdan olib tashlang va shikastlanganligini tekshiring. O’lchovning yaxlitligini tekshiring xona haroratida sxemalar va sensor ko'rsatkichlari. O'rnatish joyini ko'ra tayyorlang normativ hujjatlar talablari. Harorat sensorini o'rnating. Ulanishni ulang sensor terminal blokiga simlar. Ulanish uchun yadro kesimi 0,75 bo'lgan ikki yadroli kabeldan foydalanish tavsiya etiladi. 1,5 mm2 gacha. Balandligi bo'lgan joylarda yotqizishda elektromagnit nurlanish tavsiya etiladi ekranli kabeldan foydalaning. Tavsiya etilgan sensor kabeli va kabel orasidagi masofa kuchlanish 230 V 15 sm Harorat sensorlarini o'rnatish va o'rnatish faqat malakali xodimlar tomonidan bajarilishi kerak. Xavfsizlik nuqtai nazaridan, avval Sensorni o'rnatish, sozlash yoki xizmat ko'rsatishdan oldin siz elektr ta'minotini o'chirib qo'yishingiz kerak. Ishlash va harorat sensori o'qishlari uchun elektromagnit moslik standartlariga mos kelmaydigan uskunalar yaqinida o'rnatilishi (masalan, chastota konvertorlari) ta'sir qilishi mumkin. Bunday hollarda dizel dvigatellarini avtomatlashtirish tizimlariga ulash uchun siz himoyalangan kabeldan foydalanishingiz kerak, simi qalqoni, shkaf tomonida, topraklama bilan ulanadi. Varoq O ’ lch Varaq Hujjat № Imzo Sana Odatda, hakiqiy qiymat — X q va topilgan qiymatlar X k ga nisbatan ∆X juda kichik bo‘ladi, ya’ni SHuning uchun, quyidagi ifoda ni yozish mumkin: (7) SHunday qilib, nisbiy xatolikni hisoblashda mutlaq xatolikning asbobning ko‘rsatishiga nisbatini olish mumkin. Nisbiy xatolik % larda ifodalanadi. Kattalikning haqiqiy qiymatini aniqlash uchun o‘lchov asbobinnng ko‘rsatishiga tuzatish kiritiladi. Uning son q iymati teskari ishora b i lan olingan mutlaq qi ymatga teng: T=X h -X k yoki T=-∆X (8) bu erda, T-tuzatma. Asbobning xatoligi shkala diapazonining foizlarida ifodalanadi. Bunday xatoliklar keltirilgan xatolik deyiladi va mutlaq xatolikning asbob o‘lchash chegarasiga nisbatiga teng, ya’ni (9) bu erda, N — asbobning o‘lchash chegarasi . 1.2.Signalizatorlar, va uning texnologik jarayonlardagi ahamiyati Varoq O ’ lch Varaq Hujjat № Imzo Sana ta’minlanmaydi.O‘lchash usuli xatoligi deyilganda usulning takomillashmaganligi orqasida kelib chiqadigan xatolik tushuniladi. Ular, ko‘pincha, yangi usullar qo‘llaganda, qiymatlar orasidagi haqiqiy bog‘lanishni taxminiy apporoksimatsiya qiluvchi tenglamalardan foydalanilganda paydo bo‘ladi. O‘lchash usuli xatoligi o‘lchov vositasi, xususan, o‘lchash qurilmasi, ba’zida esa, o‘lchash natijasi xatoliklarini baholashda e’tiborga olinishi lozim.Sub’ektiv xatoliklar kuzatuvchining shaxsiy xususiyatlaridan masalan, biror signal berilgan paytni kayd qilishda kechikish yoki shoshilishdan, shkala bir bo‘limi chegarasida ko‘rsatuvni noto‘g‘ri yozib olishdan, parallaksdan va hokazodan kelib chiqadi. Parallaksdan hosil bo‘lgan xatolik deyilganda sanash xatoligiga kiradigan, shkala sirtidan biror masofada joylashgan strelka shu sirtga perpendikulyar bo‘lmagan yo‘nalishda vizirlash (belgilash) natijasida kelib chikadigan xatolik tushuniladi.O‘rnatish xatoligi o‘lchov asbobi strelkasining shkala boshlang‘ich belgisiga noto‘g‘ri o‘rnatilishi natijasida yoki o‘lchash vositasini e’tiborsizlik bilan, masalan, vertikal yoki gorizontal bo‘yicha o‘rnatilmasligi natijasida kelib chiqadi.O‘lchash uslubi xatoliklari kattaliklarni (bosim harorat va b. ni) o‘lchash uslubi bilan bog‘liq bo‘lgan va qo‘llanayotgan o‘lchash asboblariga bog‘liq bo‘lmagan xatoliklaridan iborat.O‘lchashlarni, ayniqsa, aniq o‘lchashlarni bajarishda o‘lchash natijasini muntazam xatoliklar anchagina buzishi mumkin. SHuning uchun, o‘lchashlarni bajarishga kirishishdan avval bu xatoliklarning barcha manbalarini aniqlash va ularni yo‘qotish choralarini ko‘rish zarur. Ammo muntazam xatoliklarni topish va yo‘qotish uchun uzil-kesil qoidalar berish amalda mumkin emas, chunki turli kattaliklarni o‘lchash usullari g‘oyatda turli-tumandir.Tasodifiy xatolik deyilganda faqat bitta kattalikni qayta-qayta o‘lchash mobaynida tasodifiy o‘zgaruvchi o‘lchash xatoligi tushuniladi. Tasodifiy xatolikning borligini faqat bitta kattalikni bir xil sinchkovlik bilan qayta-qayta o‘lchangandagina sezish mumkin. Agar xar bir o‘lchash natijasi boshqalardan farq qilsa, u holda tasodifiy xatolik mavjud bo‘ladi. SHu xatoliklarni baholash ehtimollar nazariyasi va matematik statistika nazariyasiga asoslangan bo‘lib, ular o‘lchash natijasi o‘lchanayotgan kattalikning haqiqiy qiymatiga yaqinlashish darajasini baxolash usullarini, xatolikning ehtimoliy chegarasini baholash imkonini beradi, ya’ni natijani Varoq O ’ lch Varaq Hujjat № Imzo Sana maks. 250 VAC almashtirish farqi, DPG250/PS300: 20 Pa DPG600/PS600: 30 Pa, DPG1,5k/PS1500: 80 Pa Ishlash harorati oralig'i -5..+60 °C O'lchov diapazoni bosimi DPG250/PS300: 0..250 Pa, DPG600/PS600: 0..600 Pa, DPG1,5k/PS1500: 0..1500 Pa Aniqlik bosimi o'lchov diapazonidan <±2% Maks. ortiqcha bosim 50 kPa Displey Displey terish o'lchami Ø=100 mm Kommutatsiya qiymatlari o'tish quvvati: 3 A rezistiv yuk, 2 A induktiv yuk, maks. 250 V ~, kumush kontaktli miniatyura kalitlari, diapazoni:, DPG250/PS300: 30..300 Pa, DPG600/PS600: 40..600 Pa, DPG1,5k/PS1500: 100..1500 Pa, xizmat muddati: > 1.000.000 kommutatsiya operatsiyalari Korpus ABS, kompyuter qopqog'i EN60529 bo'yicha IP54 himoyasi Kabel kirishi M16 maks. Ø=8 mm Ulanish elektr Terminal bloki, maks. 1,5 mm² Ulanish mexanik bosimli ulanish: ABS, ulanish trubkasi: PVX, yumshoq Mumkin holati -40..+85 °C, maks. 85% rH qisqa muddatli kondensatsiyaYetkazib berish tarkibi 2 ta o'rnatish vintlari, 2 ta plastik kanalli troyniklar, 2 m PVC ulanish trubkasi yumshoq, Ø=4/7 mm Varoq O ’ lch Varaq Hujjat № Imzo Sana Texnologik jarayonlarni avtomatlashtirishda turli shakldagi va hajmdagi idishlardagi sochiluvchan moddalar sathni o‘lchash — suyuq moddalar sathni nazorat qilishga nisbatan ancha murakkab masaladir. Bu sochiluvchan moddalarning idishlarni to‘ldirishda va bo‘shatishda gorizontal sirtga ega bo‘lmay, balki sochiluvchan moddaning zarrachalari orasidagi ishqalanish va ma’lum bir ilashish natijasida qiyaliklar hosil qilishi bilai bog‘liq. Sochiluvchan muhitlarning idish tubiga va devorlariga bosimi sathning balandligiga mutanosib emas, chunki sochiluvchan materiallarga Paskal qonuni ta’sir etmaydi. Ko‘pchilik sochiluvchan materiallar (ayniqsa sement, qum, selitra, shakar, un, tuz va shularga o‘xshash) saqlashda sochiluvchanligini yo‘qotadi, ya’ni yopishuvchanlik xossasiga ega bo‘ladi. Bulardan tashqari, ular idishlarning sirtiga va sath o‘zgartkichlari sezgir elementlariga yopishishi mumkin, bu esa yopishqoqlik bilan birga materialning qiya va ba’zi hollarda vertikal tekisliklarda osilib turishiga olib keladi. Ba’zi sochiluvchan moddalarning (bug‘doy, tuz va boshqalar) abrazivligi bunkerlarda o‘rnatiladigan sath datchiklarini tez ishdan chiqaradi, uyumli moddalar esa ularni mexanik shikastlantirishi mumkin.Bir qator sochiluvchan moddalar (tuz, un, konsentrlangan ozuqalar, oltingugurt va boshqalar) idishlarda muvozanatli, oson alangalanuvchan, ma’lum sharoitlarda esa portlash xavfi bo‘lgan changni hosil qiladi. SHuning uchun elektr sath o‘lchagichlar, faqat portlash xavfi bo‘lmaydigan hollarda qo‘llanilishi mumkin.Sochiluvchan muhitlarni o‘lchash sharoitlarining va tavsiflarining turlichaligi sochiluvchan materiallar sathini o‘lchaydigan asboblarning katta nomenklaturasini belgilaydi: mexanik, kontaktli- mexanik, vaznli, qalqovichli, elektrik, radioizotopli, ultratovushli va boshq. SHuni ta’kidlab o‘tish kerakki, suyuk muhitlarning sathni o‘lchovchi yuqorida qarab chiqilgan bir qator asboblardan sochiluvchan moddalarning sathini o‘lchash uchun foydalanish mumkin. Biroq sochiluvchan moddalar sathini nazorat qiluvchi ommaviy chiqarilgan asboblar sanoatda TJABT ni joriy qilishda vujudga keladigan barcha xilma-xil vazifalarni hal qila olmaydi.Membranali sath o‘lchagichlar sochiluvchan yopishmaydigan moddalarning chegaraviy sathlarini o‘lchash va signal berishda keng Varoq O ’ lch Varaq Hujjat № Imzo Sana1 – Rasm . Membranali sath signalizator sxemasi. Elektr jihozlarini o'rnatish va yig'ish faqat vakolatli xodimlar tomonidan amalga oshirilishi kerak.Mahsulot faqat mo'ljallangan dastur uchun ishlatilishi kerak. Ruxsatsiz o'zgartirishlar taqiqlanadi! Mahsulot bo'lmasligi kerak ishlamay qolganda inson salomatligi yoki hayotiga bevosita yoki bilvosita tahdid soladigan yoki oqibatlarga olib kelishi mumkin bo'lgan har qanday uskunaga nisbatan qo'llaniladi. O'rnatishdan oldin barcha quvvat o'chirilganligiga ishonch hosil qiling. Jonli/ishlaydiganga ulamang uskunalar. • Mahalliy qonunlar, sog'liq va xavfsizlik qoidalari, texnik standartlar va qoidalar • Xavfsiz o'rnatishni ta'minlash uchun o'rnatish vaqtidagi qurilmaning holati • Ushbu ma'lumotlar varag'i va o'rnatish qo'llanmasi O'rnatish, ishga tushirish va ishlatishdan oldin, o'lchash nuqtai nazaridan to'g'ri bosim o'lchagich tanlanganligiga ishonch hosil qiling.diapazoni, dizayni va o'ziga xos o'lchash sharoitlari tufayli mos ho'llangan muhit. Faqat bosim o'lchagichlarni o'rnating va saqlangtomonidan vakolat berilgan malakali xodimlar tomonidan DPG/PS bosim o'lchagichi agressiv bo'lmagan gazsimon muhitning bosimining pasayishini kuzatish uchun ishlatiladi, ko'pincha an'anaviy shamollatish tizimlarida filtrlar yoki fanatlar holatini kuzatish uchun va ba'zi hollarda shamollatish kanallarida oqimni kuzatish uchun ishlatiladi. Bosim o'lchagich mos keladigan aksessuarlarga ega PS200, PS600 yoki PS1500 havo differentsial bosimi kaliti bilan jihozlangan. DPG/PS dial ko'rsatkichli bosim o'lchagichlari maxsus ishlab chiqilgan va agressiv bo'lmagan gazsimon muhitning bosim farqini kuzatish uchun ishlatiladi. -5 dan +60 ° C gacha bo'lgan harorat oralig'ida ishlash uchun mo'ljallangan. Modelga qarab, ular diapazonlarda bosimni o'lchash uchun mo'ljallangan: 0...200 Pa | 0...600 Pa | 0...1500pa. Varoq O ’ lch Varaq Hujjat № Imzo Sana 12-Rasm o’rnatishga ko’rsatma. Pulsni ulashga ruxsat berilmayditrubkani bitta kalit yordamida yoki sensor tanasini aylantirish orqali. elektr tokining harorat sensori GOST 12.2.007.0-75 bo'yicha III sinfga tegishli. O'rnatish, ulanish va sinov paytidadatchiklar talablarga javob berishi kerak GOST 12.3.019-80, Foydalanish qoidalari "iste'molchilar" ning elektr inshootlari va Qoidalar elektr inshootlarini ishlatish paytida mehnatni muhofaza Varoq O ’ lch Varaq Hujjat № Imzo Sana shuningdek muhrlash halqasini mexanik shikastlanishdan himoya qilishni ta'minlaydi (siqish rishtasi siqish paytida o'lchamini o'zgartiradigan kesishmaga ega va uni o'zgartira olmaydi). to'g'ridan-to'g'ri bir-biriga mos keladi, menda O-ring bor). Ushbu qisqich yordamida sızdırmazlık halqasi ta'mirlanadigan quvurning tashqi diametriga, shuningdek, ta'mirlangan maydonning mahkam bog'lanishini ta'minlab, fitting korpusidagi muhr kamerasining ichki o'lchamlariga moslashtiriladi. Sızdırmazlık halqasi DIN3535 bo'yicha FX 406 kauchukdan tayyorlangan 4. Gaykni (1), mahkamlash halqasini (2), mahkamlash halqasini (3) va muhrni (4) trubaning uchiga rasmda ko'rsatilgan tartibda joylashtiring. 1. Biz quyidagilarni olamiz: 11-rasm O’rnatish yo’rqnoma. Quvurning uchini ulagichning tanasiga (5) soling. Quvurni (6) oxirigacha kiritmaslikkerak, lekin ikkita quvurni ulagandan so'ng bir-biriga tegmasligi uchun OK (birlashma), TK (tee) kabi armatura uchun. Quvurning uchi muhrni (4) taxminan 10 mm ga yopishi kerak. Muhrni (4), bosim halqasini (3) va qisqich halqasini (2) korpusga (5) suring. Yong'oq (1) korpusga (5) mahkam o'rnatilgan. Bunday holda, quvurning aylanishiga yo'l qo'ymaslik kerak (10-rasm).Tork kalitidan foydalanganda quyidagi tortish momentlari tavsiya etiladi:1/2 "...1" o'lchamdagi quvurlar uchun - 120 Nm; 1"...2" - taxminan 150 Nm. Varoq O ’ lch Varaq Hujjat № Imzo Sana aniqlash, boshqacha aytganda, o‘lchanayotgan kattalikning haqiqiy qiymatiga anchagina yaqin qiymatini topish va kuzatish natijasini topish imkonini beradi.O‘lchashning qo‘pol xatoligi deyilganda berilgan shartlar bajarilganda yuz beradigan, kutilgan natijadan tubdan farq qiladigan o‘lchash xatoligi tushuniladi.O‘lchashdan ko‘zda tutilgan maqsad va o‘lchash aniqligiga qo‘yiladigan talablarga qarab o‘lchashlar aniq (laboratoriya) va texnik o‘lchashlarga bo‘linadi. O‘lchash natijasining o‘lcha-nayotgan kattalik haqiqiy qiymatiga yaqinligini ifodalovchi o‘lchash sifati o‘lchash aniqligi deb ataladi. Aniqlikni oshirishga intilib, biz o‘lchash xatoligini kamaytirishimiz lozim. Ammo aniqlikni oshirish usullari, ko‘pincha, murakkab bo‘ladi va qimmat turadi. SHuning uchun, avval o‘lchashning konkret shart-sharoitlari va maqsadlarga bog‘liq bo‘lgan maqbul aniqlikni baholab olish va zarur bo‘lsa, so‘ngra aniqlikni oshirish choralarini ko‘rish lozim. O‘lchashni bajaruvchi asboblarning ko‘rsatishi o‘lchanayotgan kattalikning haqiqiy qiymatidan farq qiladi. SHuning uchun, o‘lchov asbobining ko‘rsatishi va haqiqiy ko‘rsatishi degan tushunchalar mavjud.Kattalikning sanoqqa ko‘ra topilgan qiymati o‘lchov asbobining ko‘rsatishi deyiladi. Bu kattalikning namuna asboblar orqali aniqlangan ko‘rsatishi haqiqiy ko‘rsatishi deyiladi.Asbobning ko‘rsatishi va o‘lchanayotgan kattalikning haqiqiy qiymati orasidagi farq o‘lchov asbobining xatosi deyiladi. Kattalikning haqiqiy qiymatini aniqlash mumkin bo‘lmagani sababli, o‘lchov texnikasida namuna asbobning ko‘rsatishi shu kattalikning haqiqiy kiymati deb qabul qilinadi. Agar X k bilan sanoq ko‘rsatishidagi qiymatni, X h bilan haqiqiy qiymatni belgilasak, quyidagi ifodadan ∆X mutlaq xatolikni topamiz: (5) O‘lchov asbobining mutlaq xatoligi deb, shu asbobning ko‘rsatishi bilan o‘lchanayotgan kattalikning hakiqiy qiymati oradagi farqqa aytiladi. Bu erda, xatol iklar plyus yoki minus ishorasi bilan kattalikning birliklarida ifodalanadi. Mutlaq xa tolik kattaligining haqiqiy qiymatiga nisbati nisbiy xatolik deb ataladi. Nisbiy xatolik orqali o‘lchashning aniqlik darajasini ifodalash juda qulay. (6) Varoq O ’ lch Varaq Hujjat № Imzo Sana tarqalgan. Bunker devoriga mahkamlanadigan sochiluvchan modda sathini membranali signallovchida (1 - rasm) sochiluvchan moddalarning bosim kuchi qattiq metall disk 2 li rezinalangan matodan qilingan egiluvchan membrana 1 ga ta’sir qiladi va prujina 3 ning kuchini engib, uni siljitadi. Bu siljish korpus 5 ning ichida joylashgan mitti almashlab ulagich 4 ning elektr kontaktlarining ulanishiga olib keladi. Kontaktlar membrana ustidagi sochiluvchan kontaktli yoki kontaktsiz ulagichga ta’siri prinsipida ishlaydi.Kontaktli — mexanik (mayatnikli) sath signalizatorlari idishga tushayotgan sochiluvchan moddalarning ta’siri ostida sezgir elementning (sharnirli yoki egiluvchan osma ko‘rinishda ishlangan plastina yoki qalqovich) va uning kontaktli yoki kontaktsiz ulagichga ta’siri prinsipi bœyicha ishlaydi. Vaznli sath o‘lchagichlari sochiluvchan moddalarn i ng bunkerga solinishi va undan to‘kilishi bir m e ’yorda bajariladigan hollarda ishlatiladi. O‘ zgartkich sifatida turl i vaznli qurilmalar qo‘llan i ladi. Vaznli sath o‘lchagichlard a o‘zgartkich sifatida messdozalar ishlatilishi mumkin. Bu erda, bunker tayanchiga ko‘rsatiladigan bosim o‘lchanadi. Bu hold a bosim bunkerni modda bilan to‘ldirish funksiyasidan ib o rat. Bir xillashtirilgan chiqish signalli bosimni (yoki kuchni) o‘lchashning zamonaviy vositalaridan foydalanish bunday idishlardagi sathni nazorat qilishga va rostlab borishga imkon beradi. Hozirgi paytda datchik sifatida nominal yuklanish 10 dan 10000 kGk gacha bo‘lgan kuchni o‘lchovchi tenzorezistorli datchiklardan foydalaniladi.O‘lchashning barcha elektrik usullari ichida sig‘imli usul ko‘proq qo‘llaniladi.Turli xil sig‘imli sath signalizatorlari sanoatda bunkerlarni, idishlarni va boshqa texnologik qurilmalarning to‘lishini signallash uchun keng qo‘llaniladi. Idishlardagi sochiluvchan moddalarning yuqori va quyi sathlarini nazorat qilish uchun bitta (BKS-2.1) yoki ikkita (BKS-2.2) sath datchiklari bilan bir komplektdagi BXS-2 bloki asosida qurilgan sath signalizatorlari (rele) o‘zini oqladi. Nazorat Varoq O ’ lch Varaq Hujjat № Imzo Sana 2 – Rasm . Sg’imli sath signalizatorining sxemasi. birliklaridagi turli hillikka barham beradi. SI ning hozirgi qo‘llanilayotgan ayrim o‘lchov tizimlariga nisbatan muhim afzalligi shundaki, u —universal; o‘lchov birliklarini birxillashtirgan; asosiy, qo‘shimcha va o‘z hosilaviy birliklarini amaliyot uchun qulay o‘lchamlarga mujassamlashtirgan; kogerent, ya’ni hosilaviy birliklar o‘lchamlarini aniqlovchi fizik tenglamalardagi mutanosiblik koeffitsientlarini tugatgan tizimidir. Uning tatbiqi bilan hisoblash tenglamalarining yozilishi ancha soddalashdi. NAZARIY QISM. 1.O‘lchash. O‘lchash usullari haqida ma’lumotlar O‘lchash — fizik kattaliklar qiymatlarini tajribada maxsus texnik vositalar yordamida aniqlash.Ko‘p hollarda o‘lchash jarayonida o‘lchanayotgan kattalikni shunday fizik kattalik bilan takqoslanadiki, unga 1 ga teng bo‘lgan qiymat beriladi va u fizik kattalik birligi yoki o‘lchov birligi deyiladi. O‘lchash natijasi — kattalikning o‘lchash usuli bilan, masalan, kattalikni o‘lchov birligi bilan taqqoslash yordamida topilgan qiymatidan iborat. O‘lchash natijasini tenglama ko‘rinishida quyidagicha yozish mumkin: bu erda, Q—o‘lchanayotgan fizik kattalik, U — o‘lchash natijasi yoki o‘lchanayotgan kattalikning son qiymati, q — fizik kattalik birligi. (1) tenglama o‘ lchashning asosiy tenglamasi deyiladi. Uning o‘ ng tomoni o‘ lchash natijasi deb yuritiladi. O‘ lchash natijasi doimo o‘ lchamli kattalik b o‘ lib, u o‘ z nomiga ega b o‘ lgan q birlikdan h amda ayni birlikdan o‘ lchanayotgan kattalikda nechta borligini anglatadigan U sondan tashkil topgan. O‘ lchanayotgan kattalikning son q iymati bevosita, bilvosita, birlashtirib va birgalikda o‘ lchash usullari yordamida topiladi. Laboratoriya amaliyotida va ilmiy tekshirishlarda birlashtirib va birgalikda o‘ lchash usullaridan foydalaniladi.Bevosita o‘ lchash deb shunday o‘ lchashga aytiladiki, unda o‘ lchanayotgan kattalikning izlanayotgan q iymati tajriba ma’lumotlaridan bevosita ani q lanadi. Masalan, harorat n i termometr bilan, bosimni manometr bilan, uzunlikni chiz g‘ ich bilan o‘ lchash va h okazo bevosita o‘ lchashdan iborat. Varoq O ’ lch Varaq Hujjat № Imzo Sana va kamayishi bilan ishlash qobiliyatidadir. Yagona qutbli almashtirish kontakti (SPTD) tez javob berish vaqtini va uzoq xizmat muddatini ta'minlaydi. O'rni bir qutbli o'zgaruvchan kontakt tizimi bilan jihozlangan O'qish diapazoni/differensial: 0,1…0,6(1)/0,1…0,4MPa Atrof-muhit harorati: -10… +110 °C Himoya darajasi: IP40 (yuqori qopqoqli IP42) Material: qopqoq - plastmassa, oq; moslashtirish va birlashma yong'oq - xrom po'lat 10; qavs va mexanizm - anodlangan po'lat 10; pufakchalar - mis qotishmasi; alyuminiy shkalasi, qora; shisha - organik. Ulanish usuli: G1/4 ip. 2.2. DPG/PS signalizatsiya filtiri metrologik xarakteristikalari, o‘lchash diapazoni, aniqlik sinfi va yo‘l qo‘yiladigan xatoliklarini hisoblash. 8- Rasm DPGe Ko’rinish. O'lchov qiymatlari Differensial bosim O'rta havo, agressiv bo'lmagan gazlar, yonmaydigan gazlar Chiqishni almashtirish kontakti maks. 3 Rezistiv yuk maks. 2 A induktiv yuk; Varoq O ’ lch Varaq Hujjat № Imzo Sana bloklari uchqundan xavfsiz qilib ham chiqariladi (BKS-24 turidagi).Sath signalizatorlari sifatida ulchashning rezonans sxemali (ko‘prikli emas) sig‘imli signalizatorlaridan foydalanish mumkin, masalan, ESU-1, ESU-2 va boshqa turlaridan.Bunday qurilmalarda elektrod 1 va bunker devori 2 (2-rasm) dan tuzilgan sig‘imli o‘zgartkich induktivlik g‘altagi L bilan birga tebranish konturini tashkil etadi. Uning rezonans chastotasi o‘zgartkich sig‘imi bilan, ya’ni sathning qiymati bilan aniqlanadi. Konturning rezonans chastotasi bilan generator G ning kuchlanish chastotasi (sathning chegaraviy qiymatiga mos kelgan) ustma-ust tushsa, R rele sinalizatsiya sxemasini ulaydi.Akustik sath signalizatorlari zarrachalar o‘lchami 2 dan 200 mm gacha bo‘lgan sochiluvchan va bo‘lakli moddalarning sathini kontaktsiz avtomatik signalizatsiyalash uchun qo‘llaniladi. EXO turidagi signalizator akustik o‘zgartkichdan, uzatuvchi o‘zgartkichdan va releli chiqishdan iborat. Signalizatsiya oralig‘iga bog‘liq holda turli xil akustik o‘zgartkichlar qo‘llaniladi. Sathdan qaytgan impulslar generatordan kelayotgan impulslardan vaqt oralig‘ining farqi b ilan belgilanadi. Keyin moslashi sh sxemasidan chiqish signali chiqish qurilmasiga keladi, u erda rele qurilmasini ishga tushuruvchi o‘zgarmas tokning chiqish kuchlanishi shaklla nadi. Sath o‘ lchashning bir qator uslub va vositala r i (radioizotopli, rezonansli, konduktometrik va boshq.) mavjud bo‘lib, ular qurilmasi murakkab bo‘lganidan yoki o‘lchanayotgan muhitning tavsifiga ko‘p jihatdan bog‘liqligidan, yoki oziq-ovqat mahsulotlariga ta’sir k o‘ rsati sh mumkin bo‘lganidan sanoatda amalda deyarli qo‘llanilmaydi, shunga qaramay ular yuqori metrologik xossalarga ega. 1.3.Elektr signalizatsiya turlar va ularning turlari, ishlash prinsiplari Elektr sath o‘lchagichlarda suyuqlik sathning holati biror elektr signaliga o‘zgartiriladi. Elektr sath o‘lchagichlar orasida eng ko‘p tarqalgani sig‘imli va aktiv qarshiliklarning o‘zgarishiga muvofiq o‘lchashga acoclangan asboblardir. Varoq O ’ lch Varaq Hujjat № Imzo Sana 3 – Rasm . Sig’imli sath signalizator sexemasi. Bevosita o‘ lchash tenglamasi q uyidagi k o‘ rinishga ega: (2) bu erda, Q bev — o‘lchanayotgan kattalnkning uning uchun qabul qilingan o‘lchov birliklaridagi qiymati; S—raqamli hisoblash qurilmasi shkalasi bo‘linmalarining yoki bir marta ko‘rsatishining o‘lchanayotgan kattalik birliklaridagi qiymati; n — shkala bo‘linmalarining hisobida indikatorli qurilma bo‘yicha olingan sanoq. Bilvosita o‘lchash deb shunday o‘lchashga aytiladiki, unda o‘lchash natijasi o‘lchanayotgan kattalik bilan ma’lum munosabat yordamida bog‘langan kattaliklarni bevosita o‘lchashga asoslangan bo‘ladi. Bilvosita o‘lchash tenglamasi quyidagi ko‘rinishga ega: (3) bu erda, Q bil . — o‘lchanayotgan kattalikning izlangan qiymati; Q 1 ,Q 2 ,…,Q n bev — bevosita o‘lchanadigan kattaliklarning son qiymatlari. Bilvosita o‘lchashga o‘tkazgichning solishtirma elektr qarshiligini uning qarshiligi, uzunligi va kundalang kesimini yuzi bo‘yicha topish; modda zichligini uning massasi va xajmini o‘lchash natijasi bo‘yicha topish va boshqalar misol bo‘la oladi. Bilvosita o‘lchashlar bevosita o‘lchashlarning iloji bo‘lmagan ishlab chiqarish jarayonlarini nazorat qilishda keng qo‘llanadi.Birlashtirib o‘lchash bir necha bir nomli kattaliklarni bir vaqtda o‘lchashdan iboratki, unda izlangan kattaliklarning qiymatlari bevosita o‘lchashda hosil qilingan tenglamalar tizimidan topiladi.Bir vaqtda ikki yoki bir necha nomli turli kattaliklarni, ularning orasidagi funksional munosabatlarni topish uchun olib borilgan o‘lchashlar birgalikda o‘lchash deyiladi. Jumladan o‘lchash rezistorining 20°S dagi elektr qarshiligi va harorat koeffitsientlari uning qarshiligini turli haroratlarda bevosita o‘lchash ma’lumotlari bo‘yicha topiladi.O‘lchashlar yana mutlaq va nisbiy o‘lchashlarga bo‘linadi.Bitta yoki bir necha asosiy kattaliklarni fizik konstantalar qiymatlaridan foydalanib yoki foydalanmasdan bevosita o‘lchash mutlaq o‘lchash deb ataladi. Masalan, shtangensirkul yordamida bajarilgan o‘lchashlar mutlaq o‘lchashdir, chunki unda o‘lchanayotgan kattalik qiymatini bevosita olinadi.Biror kattalikning shu ismli birlik vazifasini bajarayotgan kattalikka nisbatini o‘lchash yoki kattalikni shu ismli birlik kattalik deb qabul qilingan kattalik bo‘yicha Varoq O ’ lch Varaq Hujjat № Imzo Sana qovushoqlikkacha), parda hosil qiluvchi, kristallanuvchi va cho‘kma hosil qiluvchi suyuqliklarning sathni o‘lchashga yaramasligini, shuningdek, suyuqlikning elektr xossalarining o‘zgarishiga va birlamchi o‘zgartkichni o‘lchov asbobi bilan ulaydigan kabel sig‘imi o‘zgarishiga g‘oyat sezgirligini kiritish mumkin.Elektr o‘tkazuvchanlikka (aktiv qarshiligining o‘zgarishiga) asoslangan sath o‘lchagichlar elektr o‘tkazuvchan suyuqliklar sathni nazorat qilish, signalizatsiya va rostlash uchun xizmat qiladi.Solishtirma qarshiligi R s <10 6 Om ∙ m va dielektrik œtkazuvchanligi >7 bo‘lgan suyuqliklar elektr o‘tkazuvchi suyuqlik deyiladi.5-rasmda sath signalizatorining sxemas i ko‘rsatilgan. Signalizatorning ishlash prinsipi elektrodlar 4 suyuqlik orqali ulanishi bilan rele chulg‘ami 3 dan tok o‘ti sh i va uning kontakti 5 ulanishi bilan signal lampasi SL yonib, yorug‘lik signali berishiga asoslanadi. Elektrodlar 4 ta’minlovchi transformator 2 ning ikkilamchi chulg‘amiga elektromagnit rele chulg‘ami 3 orqali ulangan. Suyuqlik sathi elektrodlargacha ko‘tarilib, ularni ulasa, suyuqliklarning o‘tkazuvchanligi tufayli signal lampasi SL yonadi, aksincha, suyuqlik sathi pastga tushib elektrodlarni uzsa, signal lampasi o‘chadi.Signalizator zanjiridagi kuchlanish o‘zgarmas tokda 24V, o‘zgaruvchan tokda esa 36 V bo‘ladi. Bunday signalizatorlarni qovushoq, kristallanuvchi, qattiq cho‘kmalar hosil qiluvchi va elektrodlarga yopishib qoluvchi muhitlarda ishlatib bo‘lmaydi.Yuqoridagi sath o‘lchagichlardan tashqari yana induktivli sath o‘lchash asboblari mavjud. Induktiv sath o‘lchagichlarning ishlash prinsipi bitta g‘altak induktivligi yoki ikki g‘altakning o‘z induksiyasi ularning elektr o‘tkazuvchi suyuqlikka botirilgan chuqurligiga bog‘liqligiga asoslangan. Ikkala g‘altak induktivligi L 1 va L 2 o‘zgartirilganda ularning o‘z induktivligi tenglamaga mos ravishda o‘zgaradi, (11) bu erda, K — tarqatish oqimi bilan aniqlanadigan aloqa koeffitsienti. Bunday sath o‘lchagichlar yadroviy energetika qurilmalarida suyuq metall tarzidagi issiq eltuvchilar sathini o‘lchashda eng ko‘p tarqalgan.«Kvant» turidagi diskret induktiv sath o‘lchagichlar chiqarilyapti. Ular harorati 680°S gacha bo‘lgan suyuqlantirilgan metall sathini o‘lchashga mo‘ljallangan. Varoq O ’ lch Varaq Hujjat № Imzo Sana MUNDARIJA KIRISH I. NAZARIY QISM………………………………………………….……. 1.1 O‘lchash. O‘lchash usullari haqida ma’lumotlar ……………………… 1.2 Signalizatorlar, va uning texnologik jarayonlardagi ahamiyati ............... 1.3 Elektr Signalizatorlar turlar va ularning turlari, ishlash prinsiplari …. II. TEXNALOGIK SXEMASI…….……………………………………… 2.1 DPG/PS markali signalizatsiya filtiri ishlash prinsipi va qo‘llanilish sohalari ……………………………………………………………… 2.2 DPG/PS markali signalizatsiya filtiri metrologik xarakteristikalari, o‘lchash diapazoni, aniqlik sinfi va yo‘l qo‘yiladigan xatoliklarini hisoblash………………………………………………………………. 2.3 DPG/PS markali signalizatsiya filtirining o‘rnatish uchun qo‘yiladigan talablar………………………………………………….. XULOSA ADABIYOTLAR. XULOSA. Ushbu kurs ishini yoritish davomida men, DPG/PS signalizatsiya filtiri o’lchash asboblari haqida ko’plab ma’lumotlarga ega bo’ldim. Xususan, siglizatsiya o’zgaruvchan sath o’lchagichlar,O’zgaruvchan sathli sarf o’lchagichlar, Elektromagnit sath signalizatorlar o’lchagichlar, prinsipial sxemalari qo’llanilish sohalari, qo’llanilishdagi afzalliklari, kamchiliklari kabi ma’lumotlari bilan tanishib chiqdim. Bundan tashqari manometr sath o’lchash asbobi – DPG/PS signalizatsiya filtiri qurilmasi priborini o’rganib chiqdim. DPG/PS signalizatsiya filtiri qurilmasi o’lchov vositasining ishlash prinsipi, tuzilishi, texnik parametrlari, qo’llanilish sohalari, afzalliklari, kamchliklari, quvurlarda o’rnatilish tartibi kabilar haqida bilib oldim. Varoq O ’ lch Varaq Hujjat № Imzo Sana FOYDALANILGAN ADABIYOTLAR 1. N.R. Yusufbekov, V .L. Muxamedov, Sh.M. G’ulomov “Texnologik jarayonlarni nazorat qilish va avtomatlashtirish ” . -Toshkent: O ‘qituvchi, 2011. -576 b. 2. N.R.Yusufbekov, V.L.Muxamedov, SH.M G’ulomov. “ Texnologik jarayonlarni boshkarish sistemalari ” . -Toshkent: O’q ituvchi. 1997. -704 b. 3. Alan S. Moris, Reza Langari. Measurement and Instrumentation. -UK: Academic Press, 2016. -697p. 4.Ivanova G.M., Kuznetsov N.D., CHistyakov B.C. Teplotexnicheskie izmereniya i pribor i . -M.:MEI, 2005.-460s. 5. Rukovodstvo schyotchik rasxodomeri elektromagnitniye – MAGX2 Internet saytlari: 1. www.ziyonet.uz 2. www.elibrary-book.ru 3. www.books.ru/.../technologicheskie-izmereniya-i-priborv-dlya-khimiche 4. www.radiosovet.ru/.../5815-tehnologicheskie-izmereniya-i-pribory. Varoq O ’ lch Varaq Hujjat № Imzo Sana o‘lchash nisbiy o‘lchash deb ataladi. Masalan, haroratni termoelektr effektdan foydalanishga asoslangan o‘lchash yoki massani tortish usuli bilan, ya’ni massaga mutanosib bo‘lgan og‘irlik kuchidan foydalanish usuli bilan o‘lchash nisbiy o‘lchashdan iborat. Nisbiy o‘lchashdan katta aniqlik zarur bo‘lgan hollarda foydalaniladi.O‘lchashlar o‘lchash asosini aniqlab beradigan fizik hodisalarga asoslanib olib boriladi. Masalan, moddaning kengayishi bo‘yicha haroratni o‘lchash, muvozanatlashtiruvchi suyuqlik ustunining ko‘tarilishi bo‘yicha siyraklanish (vakuum)ni o‘lchash. O‘ lchashning biror asosini amalga oshirish uchun turli texnik vositalar qo‘ llaniladi. O‘ lchashlarda qo‘ llaniladigan va normallashgan metrologik xossalarga ega bulgan texnik vositalar o‘ lchash vositasi deyiladi. O‘ lchash asosi va vositasini belgilab beradigan usullar majmui o‘ lchash usuli deyiladi. O‘ lchashlarda bevosita ba h olash, differensial, o‘ lchov bilan ta qq oslash va nol (kompensatsion) usullar keng tar q a l gan. Bevosita baholash usuli o‘lchanayotgan kattalik miqdorini bevosita o‘lchash asbobining hisoblash qurilmasi bo‘yicha bevosita topish imkonini beradi. Masalan, bosimni prujinali manometr bilan, massani siferblatli tarozida, tok kuchini ampermetr bilan o‘ lchash va h okazo. Bu usulda o‘ lchash ani q ligi uncha katta b o‘ lmasa h am, o‘ lchash jarayonining tezligi uni amalda qo‘ llanishda tengi yu q usulga aylantiradi.Differensial usul o‘ lchanayotgan va ma’lum kattaliklarning ayirmasini o‘ lchashni xarakterlaydi. Masalan, gaz aralashmasi tarkibini h avoning issi q o‘ tkazuvchanligiga ta qq oslash y o‘ li bilan issi q o‘ tkazuvchanlik b o‘ yicha o‘ lchash. G‘ oyatda ani q o‘ lchashlarda o‘ lchov bilan ta qq oslash usuli qo‘ llanadi. Bunda o‘ lchanayotgan kattalik o‘ lchov yordamida topilgan kattaliklar bilan tak q oslanadi. Masala n , o‘ zgarmas tokning kuchlanishini elektr yurituvchi kuchi normal el e ment EYUK iga teng b o‘ lgan ta qq oslash kompensatorida o‘ lchash yoki massani pishangli tarozlarda muvozanatlashtiruvchi toshlar bilan o‘ lchash. Bu usul ta’sir etuvchi kattaliklarning o‘ lchash natijasiga ta’sirini kamaytirishga imkon beradi .Nol (kompensatsion) usul o‘lchanayotgan kattalikni qiymati ma’lum bo‘lgan kattalik bilan taqqoslashdan iborat, ammo ular orasidagi ayirma ma’lum kattalikni o‘zgartirish usuli bilan nolga keltiriladi. Potensiometrlar, muvozanatlashtirilgan Varoq O ’ lch Varaq Hujjat № Imzo Sana 9- Rasm Prinsipyalni sxemasi ko’rinish. Qurilma asboblar paneliga o'rnatilgan yoki qavs yordamida. Kapillyar naycha biriktirilgan birlashtiruvchi gayka yordamida fittingga. Ilgari kapillyar trubkani yoqish kerak. Elektr Kabel diagrammaga muvofiq ulanadi:O'rnatish faqat malakali xodimlar tomonidan amalga oshirilishi kerak. Qoidalarga rioya qilishxavfsizlik Varoq O ’ lch Varaq Hujjat № Imzo Sana II.TEXNALOGIK SXEMASI 2.1. DPG/PS signalizatsiya filtiri ishlash prinsipi va qo‘llanilish sohalar. Varoq O ’ lch Varaq Hujjat № Imzo Sana 7- Rasm Ko’rinish va o’lchami DPG/PS signalizatsiya filtiri ni. DPG/PS tizimni juda past assimilyatsiya bosimi yoki juda yuqori tushirish bosimidan himoya qilish uchun isitish va sovutish tizimlarida foydalanish uchun mo'ljallangan. O'rni, shuningdek, sovutish kompressorlarini, isitish va shamollatish tizimlaridagi nasoslarni va havo bilan sovutilgan kondensator fanatlarini boshqarish uchun ishlatiladi. Bosim kalitlari tizim bosimi belgilangan qiymatlardan o'zgarganda elektr zanjirini yopadigan yoki ochadigan o'rnatilgan kalitlarga ega. O'rnatish asboblar panelida yoki qavs yordamida amalga oshiriladi. Fitting o'rni to'g'ridan-to'g'ri yoki kapillyar naycha orqali chiziqqa ulash imkonini beradi. Xavfsiz kronshteyn o'rni sozlamalarini tasodifiy o'zgartirishni oldini oladi. O'rni korpusi IP30 himoyasini ta'minlaydi (alohida etkazib beriladigan aksessuarlar bilan IP42 yoki IP55).Ishlash printsipi: Tizim bosimi oldindan belgilangan nuqtaga yetganda, bitta qutbli almashtirish kontakti o'zgaradi. Va keyin o'rni ishga tushiriladi, elektr pallasini yopadi yoki ochadi. Bosim sozlanishi differentsial miqdori bo'yicha o'zgarganda, o'rni kontaktni asl holatiga qaytaradi. Qurilmaning ko'p qirraliligi bosimning oshishi Varoq O ’ lch Varaq Hujjat № Imzo Sana 6- Rasm Ko’rinish DPG/PS signalizatsiya filtiri ni. Diapazon quyidagi tarzda qayta sozlangan:o‘rnatish uchun “Bosim” sozlash vintini aylantiring belgilangan nuqta (diapazon) qiymatlari soat yo'nalishi bo'yicha, agar sozlashni kamaytirish kerak, va soat sohasi farqli o'laroq o'qlar, agar kerak bo'lsa, oshiring; “Differensial” sozlash vintini burangdifferentsial qiymatni o'rnatish (qaytish zonasi) zonani oshirish kerak bo'lsa, soat yo'nalishi bo'yicha qaytish, va sozlama bo'lsa, soat sohasi farqli o'laroq kamaytirish kerak. Agar boshqariladigan muhitning bosimi o'zgarganda zonadan kattaroq qiymat bilan belgilangan nuqtaga nisbatan Qaytish, elektr signali yo'q, siz: kabel kirishini va kabel o‘tkazgichlarini yo‘qligini tekshiringkabel yadrolarining sinishi va kontaktli ulanishlarning ishonchliligi, kamchiliklarni bartaraf etish; sezgir tizimning nipelidagi teshikni tozalang mis yoki guruch sim.Umumiy sanoat bosim kaliti uchun ishlatiladi farq o'zgarganda elektr davrlarini almashtirish bilan agressiv bo'lmagan va kristallanmaydigan muhitning bosimi maksimal harorat 110 °C (havo, moy, suv) Ishlash printsipi Tizimdagi bosim ma'lum bir darajaga yetganda oldindan o'rnatilgan sozlama almashtiriladi bitta qutbli o'zgaruvchan kontakt va o'rni faollashtirilgan, elektr zanjirini yopish yoki ochish. Ayni paytda qachon bosim sozlanishi qiymatga qarab o'zgaradi differensial, o'rni dastlabki holatiga qaytadi. Varoq O ’ lch Varaq Hujjat № Imzo Sana KIRISH Metrologiya — o‘lchashlar, uni ta’minlash usullari va vositalari hamda talab etilgan aniqlikka erishish yullari haqidagi fan. Metrologiyaning asosini o‘lchashning umumiy masalalari, fizik kattaliklar birligi va ularning tizimlari haqidagi ma’lumotlar, o‘lchashning usul va vositalari, o‘lchash natijasining to‘g‘riligini aniqlash usullari va hokazolar hosil qiladi. O‘lchashga doir fizik kattaliklar mexanik, elektr, issiqlik, optik, akustik bo‘lishi mumkin. Bu kattaliklarning bir turi texnologik jarayon rivojlanishining bevosita ko‘rsatkichi bo‘lsa, boshqalari shu jarayon bilan funksional bog‘langan bo‘ladi.Fizik hodisalarni o‘rganish va ulardan amalda foydalanish turli fizik kattaliklarni o‘lchash, ya’ni ma’lumot olish bilan bog‘lik. Ma’lumot qancha to‘la va xolisona bo‘lsa, fizik xodisalarning tub ma’nosini tushunish shunchalik chuqur bo‘ladi. Fizik kattalikning muayyan qiymati texnologik jarayonning rivojlanishi hakidagi ma’lumotning muhim qismidir. Turli usul va asboblar orqali ifodalangan texnologik jarayonning holati haqidagi axborotlarni ma’lumot, ya’ni informatsiya deb bilamiz. Informatsiyalar, asosan, o‘lchash asboblari va qurilmalari yordamida olinadi.Fizik ob’ektning sifat jihatdan umumiy, lekin miqdor jihatdan har bir ob’ekt uchun alohida xususiyati fizik kattalik deb ataladi. SHunday qilib, har bir fizik kattalik aynan shu kattalikning sonli qiymati birligiga kupaytmasidan iborat bo‘lgan individual qiymati bilan ifodalanadi.Bir-biriga muayyan erksizlik bilan bog‘langan kattaliklar yig‘indisi fizik kattaliklar tizimi deyiladi. Fizik kattaliklar tizimi asosiy, qo‘shimcha va hosila kattaliklardan iborat. Tizimga kirgan va boshqa tizimlarga nisbatan shartli ravishda erkin hisoblangan fizik kattalik asosiy fizik kattalik deb ataladi.Xalqaro birliklar tizimi — SI (Sisteme International - SI) fan va texnikaning barcha sohalari uchun fizik kattaliklarning universal tizimi bo‘lib, 1960 yilning oktyabr oyida O‘lchov va tarozilar XI Bosh konferensiyasida qabul qilingan.SI ning joriy etilishi shu tizimda nazarda tutilgan va uning tarkibiga kirmaydigan (ammo hozir o‘lchov birliklari sifatida qo‘llanilayotgan) birliklarning ilmiy-tadqiqot natijalarini hisoblashda, ishlab chiqarish vositalari va asbob uskunalarini loyihalashda, qurilish hamda qurilgan ob’ektlardan foydalanishda, shuningdek o‘quv-ta’lim ishlarida ko‘p qiyinchiliklar tug‘dirayotgan o‘lchov Varoq O ’ lch Varaq Hujjat № Imzo Sana

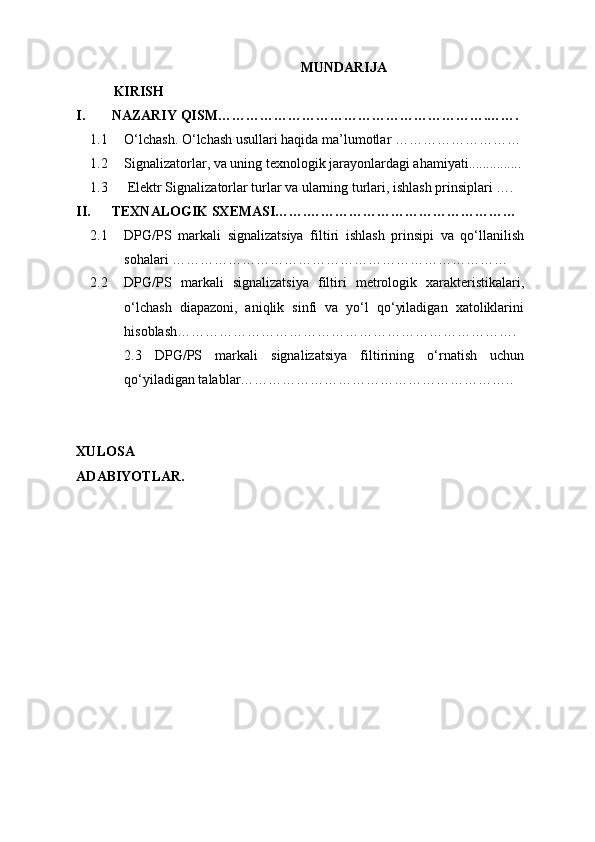

  1. NAZARIY QISM………………………………………………….…….

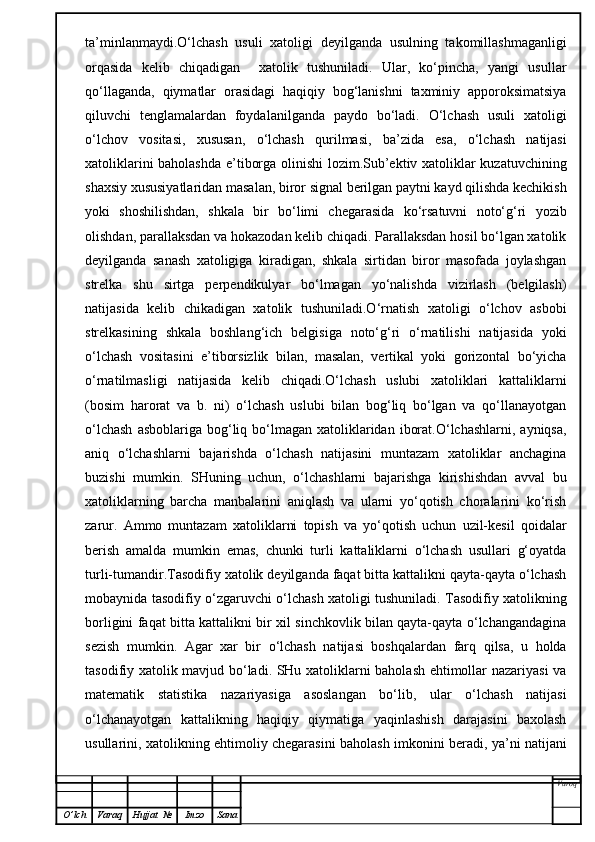

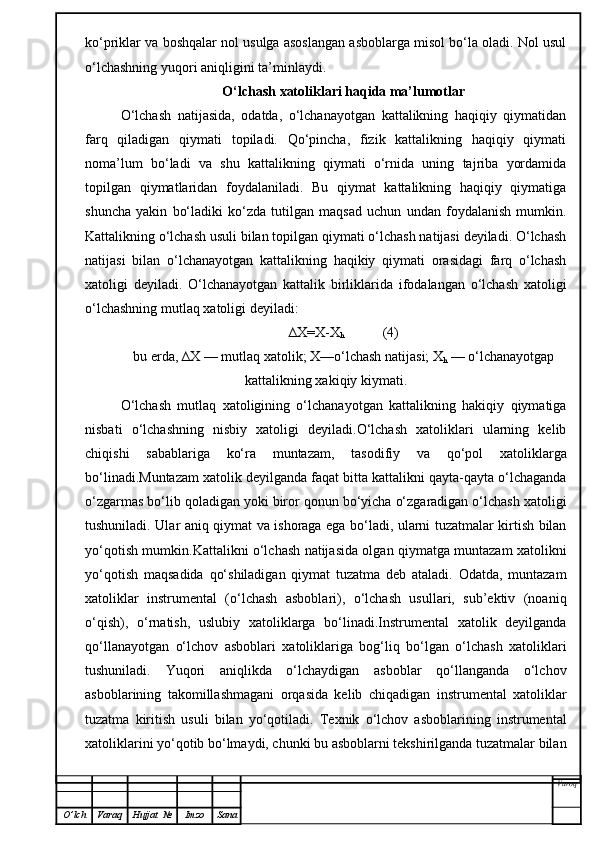

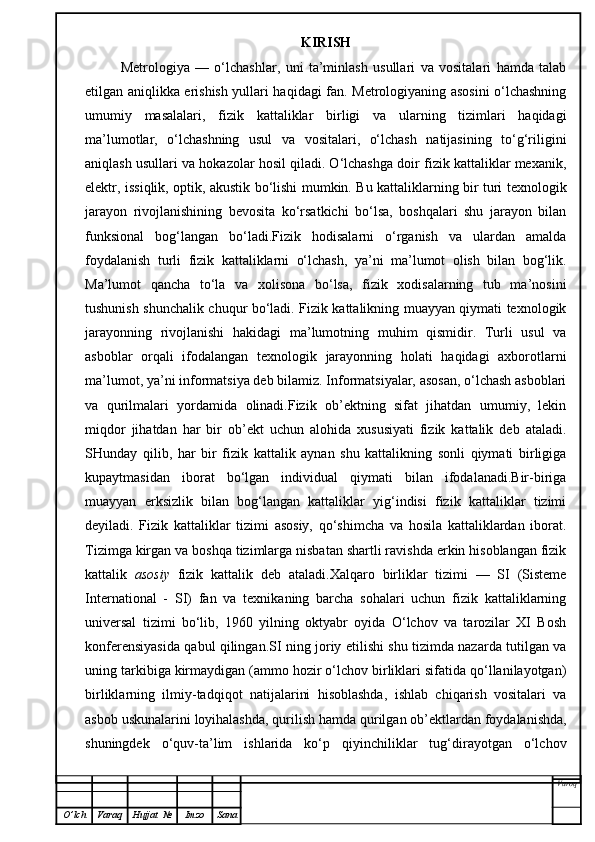

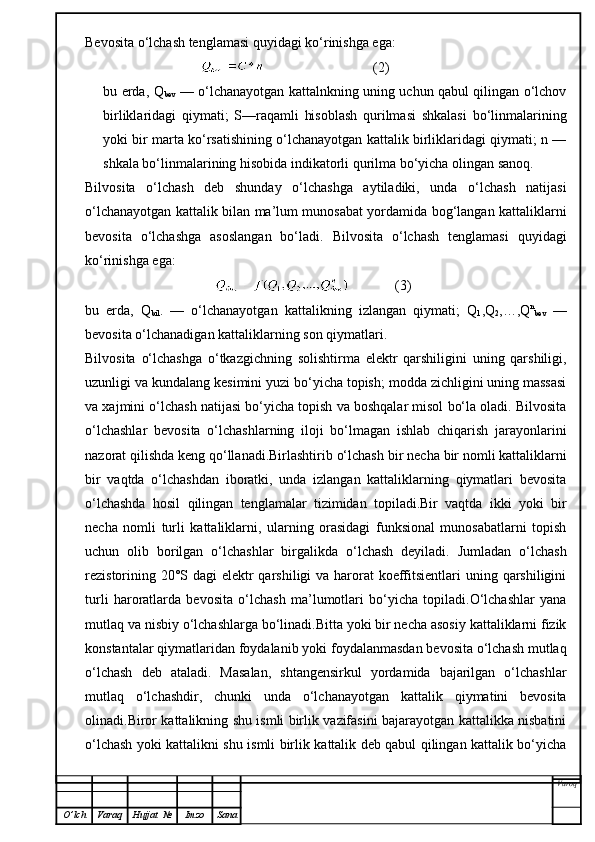

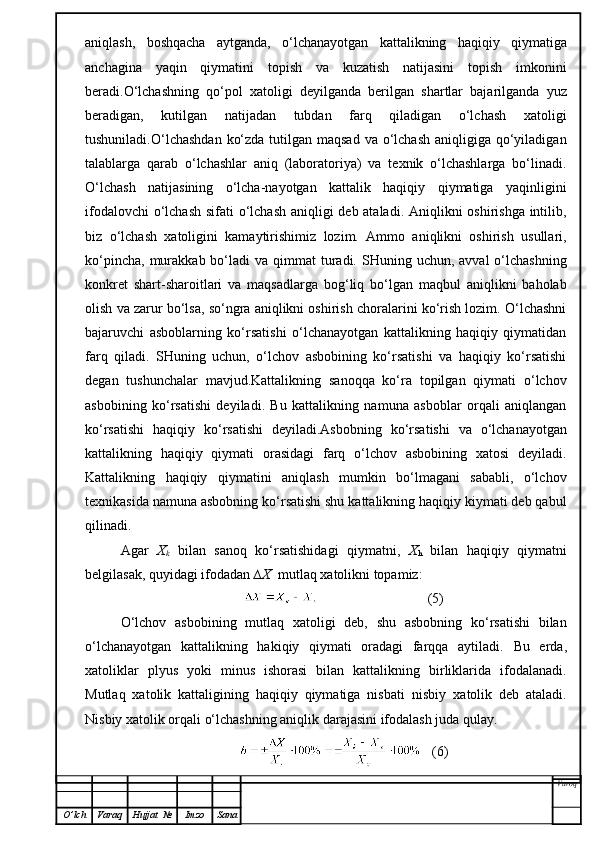

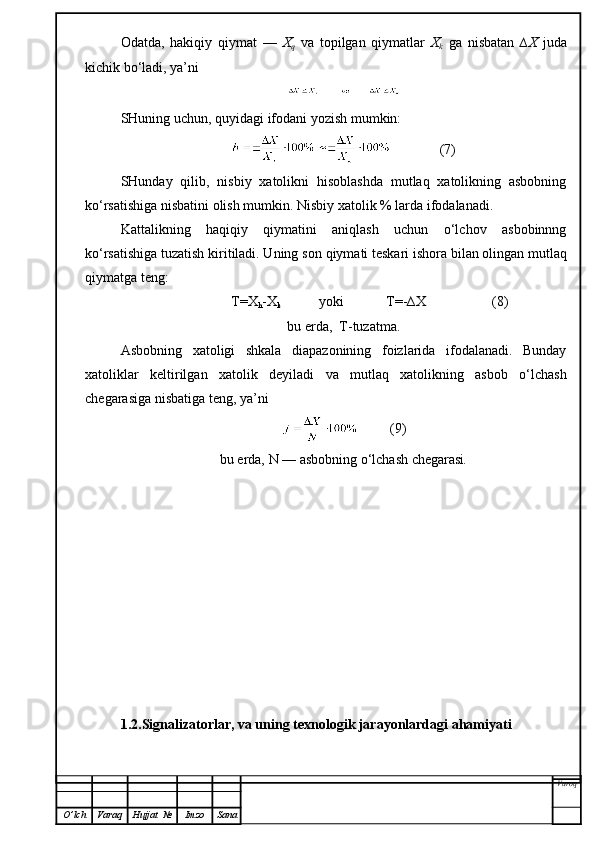

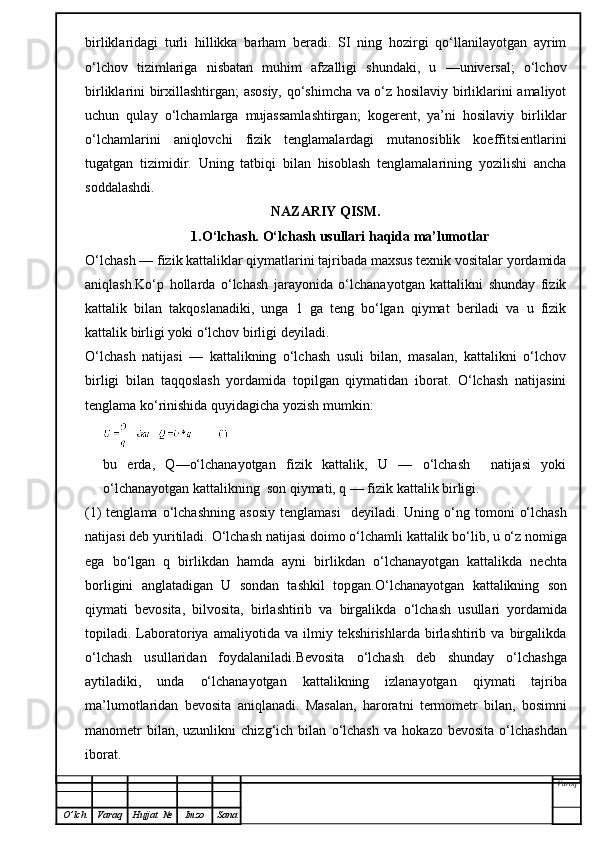

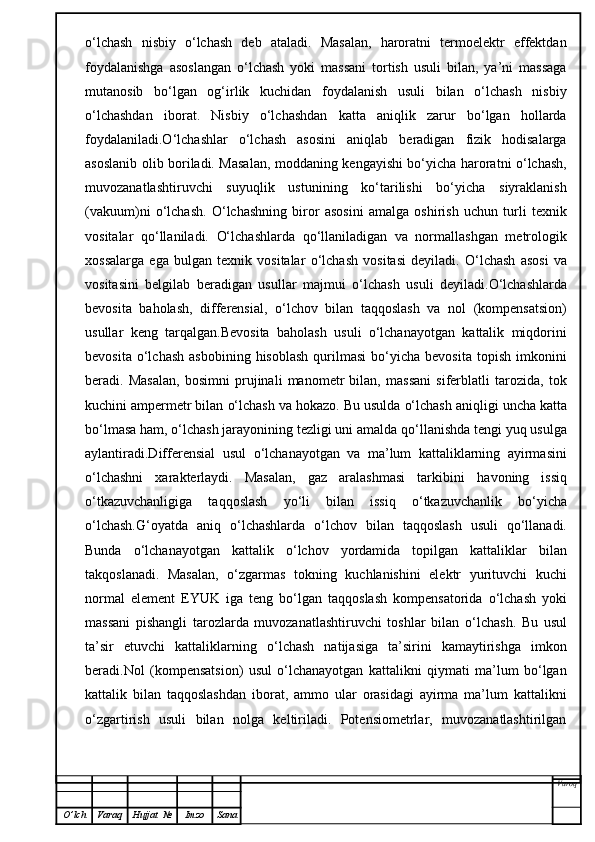

 1.1O‘lchash. O‘lchash usullari haqida ma’lumotlar ………………………
 1.2Signalizatorlar, va uning texnologik jarayonlardagi ahamiyati...............

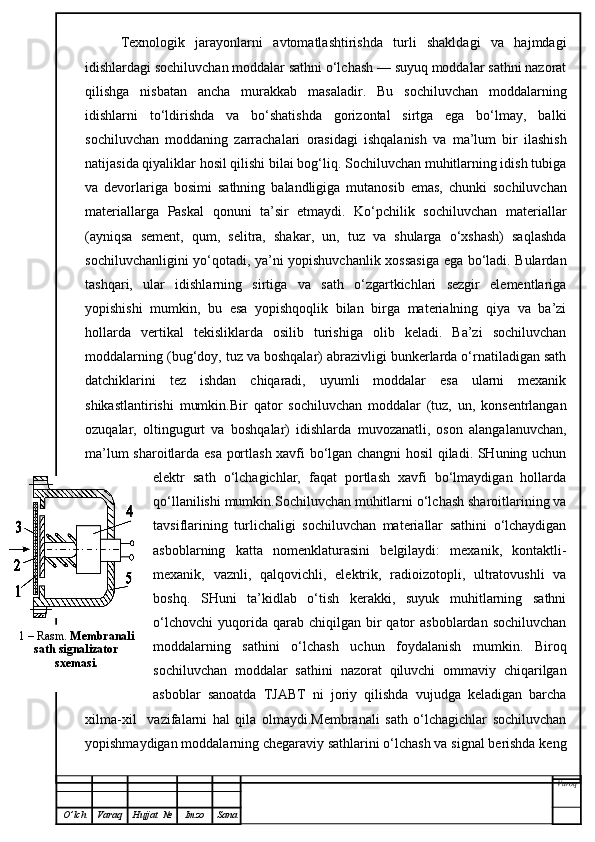

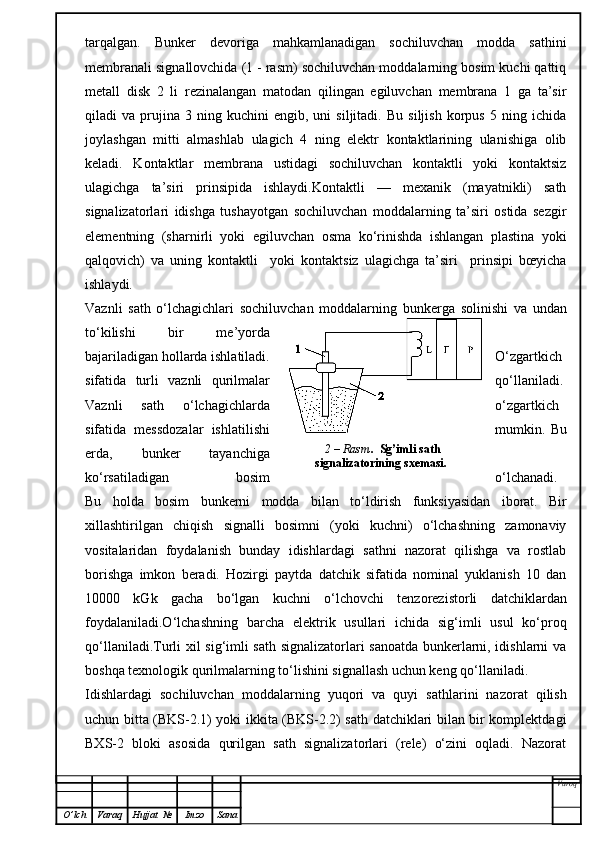

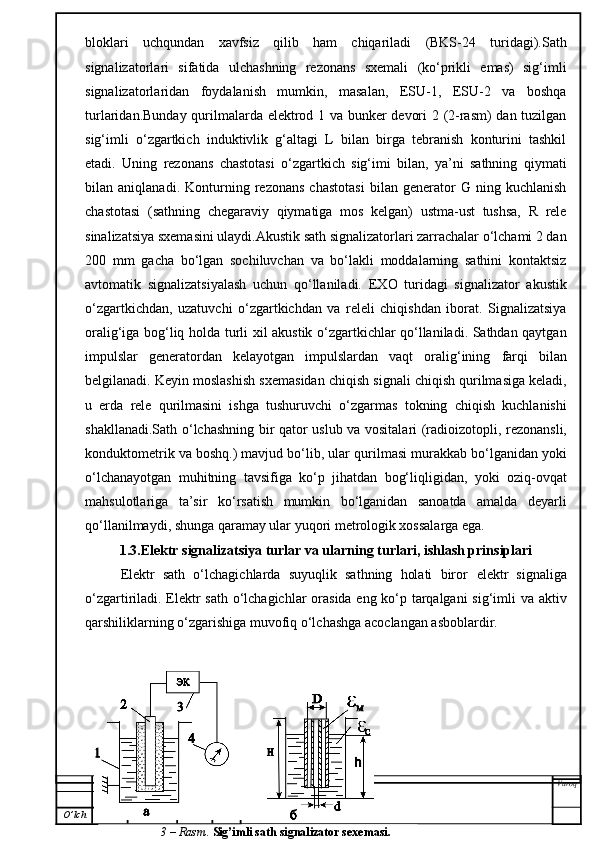

 1.3 Elektr Signalizatorlar turlar va ularning turlari, ishlash prinsiplari ….
  1. TEXNALOGIK SXEMASI…….………………………………………

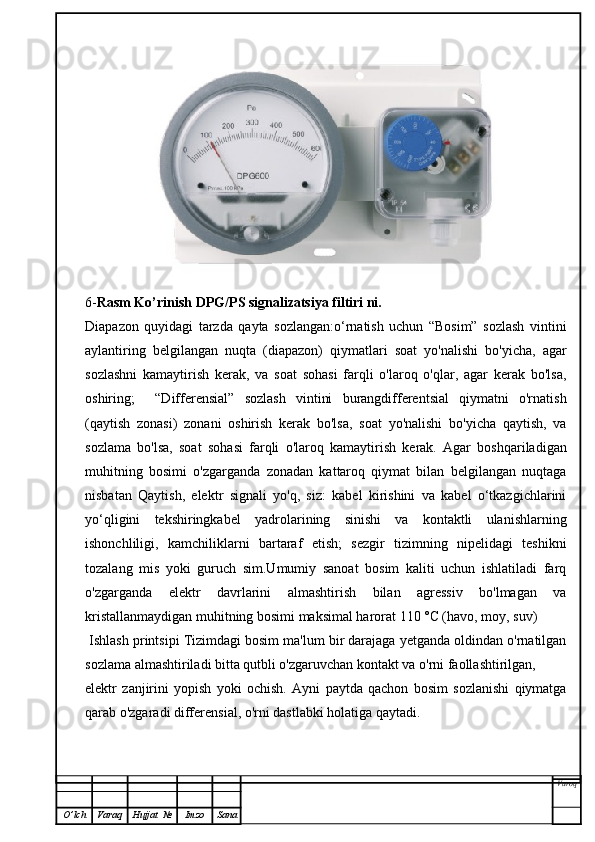

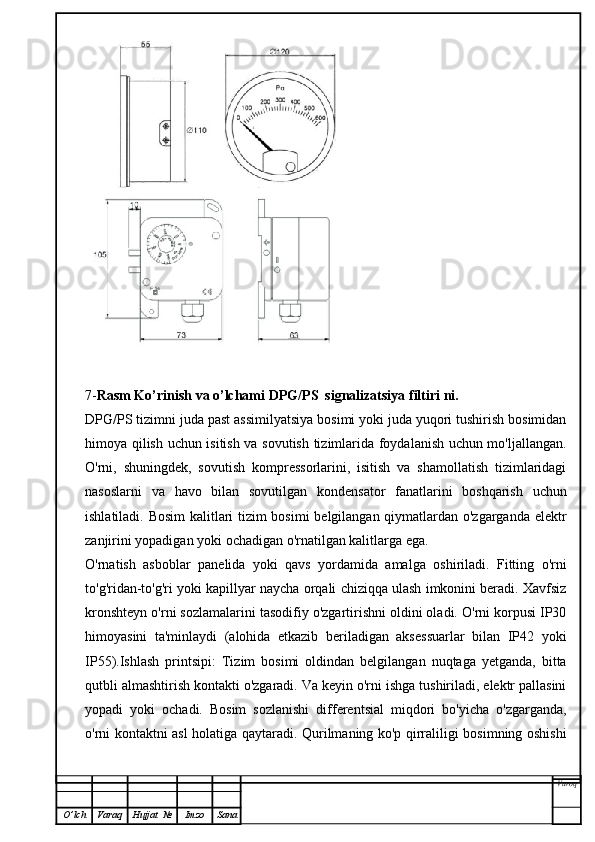

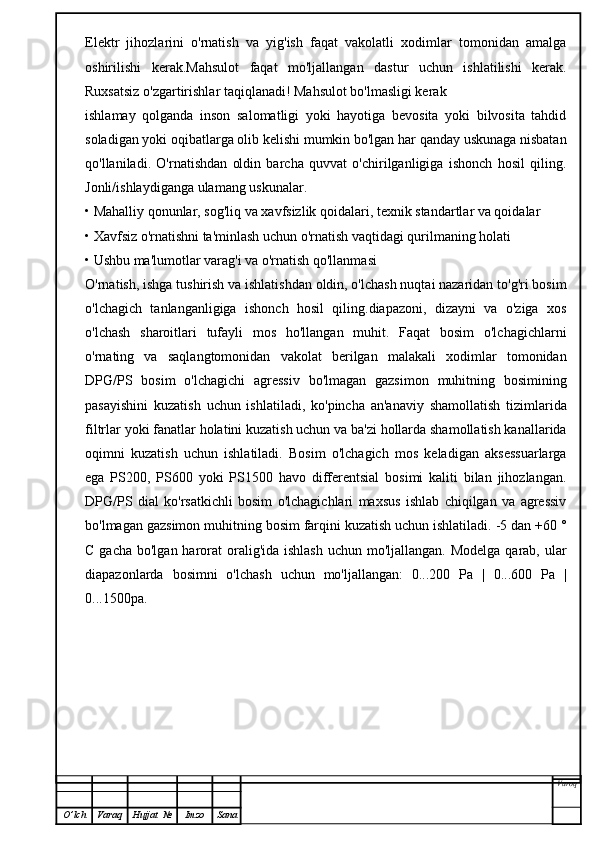

 2.1DPG/PS markali signalizatsiya filtiri ishlash prinsipi va qo‘llanilish sohalari ………………………………………………………………


2.2









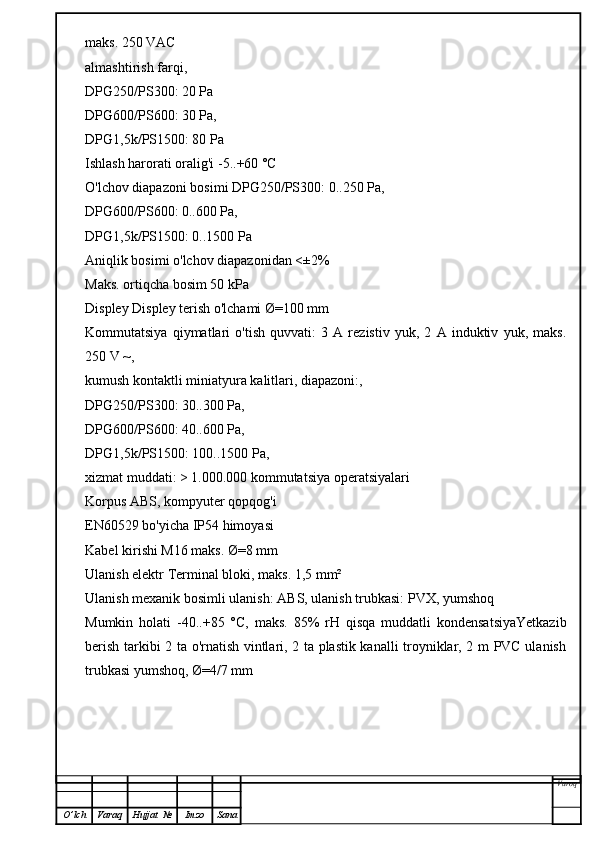

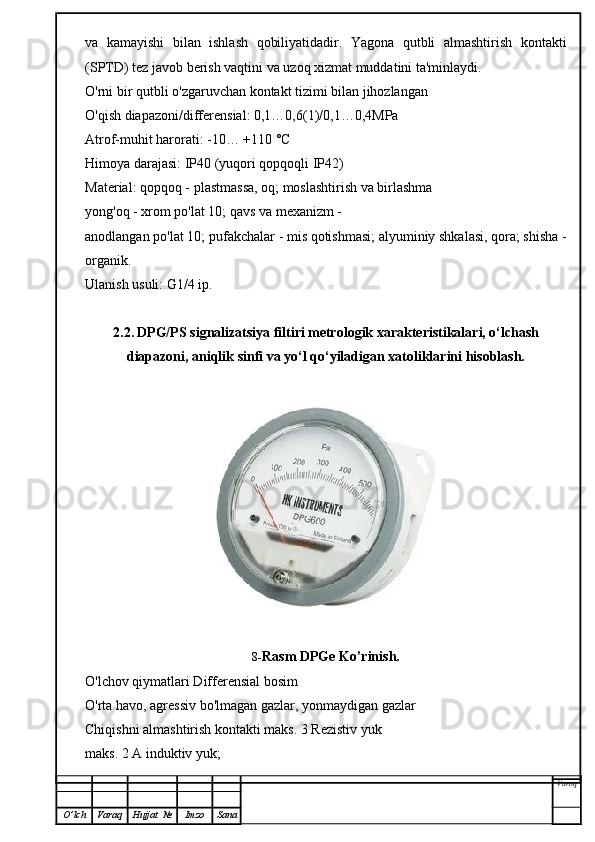

DPG/PS markali signalizatsiya filtiri metrologik xarakteristikalari, o‘lchash diapazoni, aniqlik sinfi va yo‘l qo‘yiladigan xatoliklarini hisoblash……………………………………………………………….

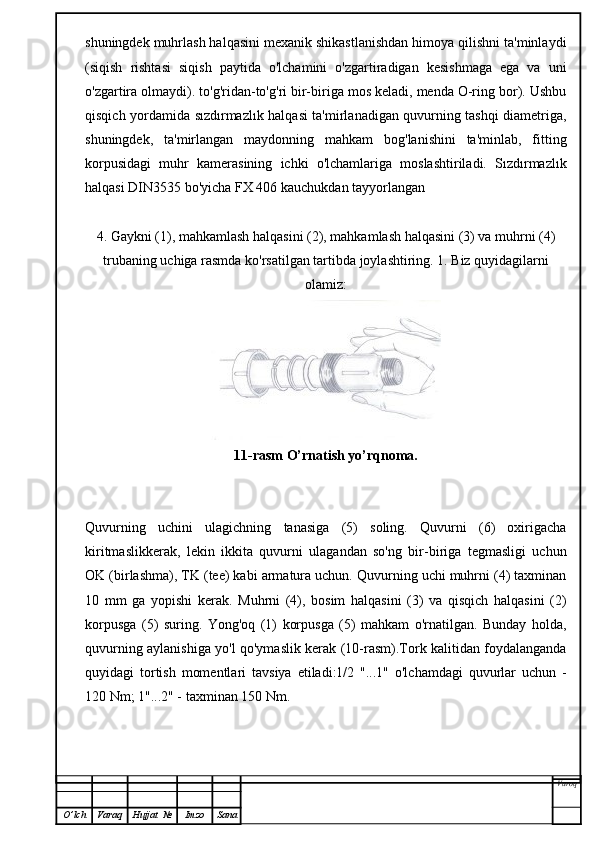

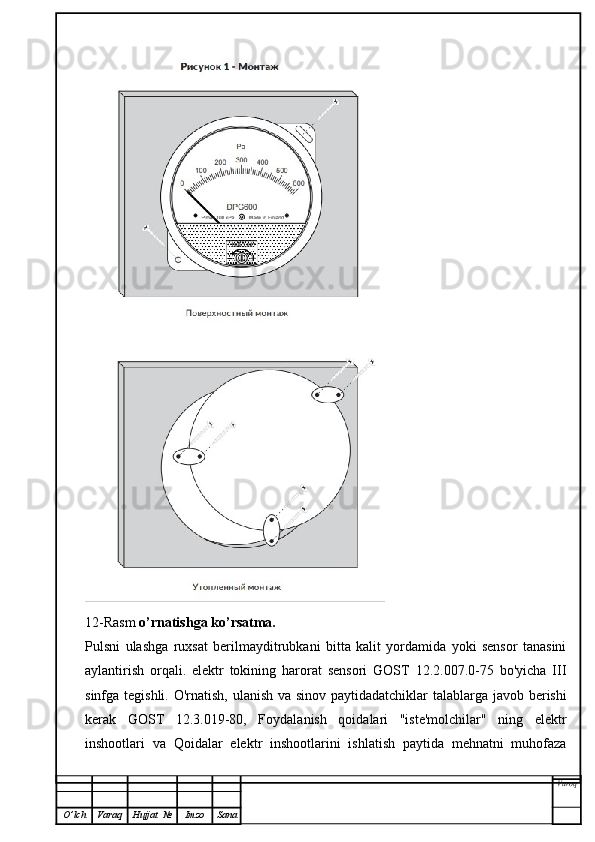

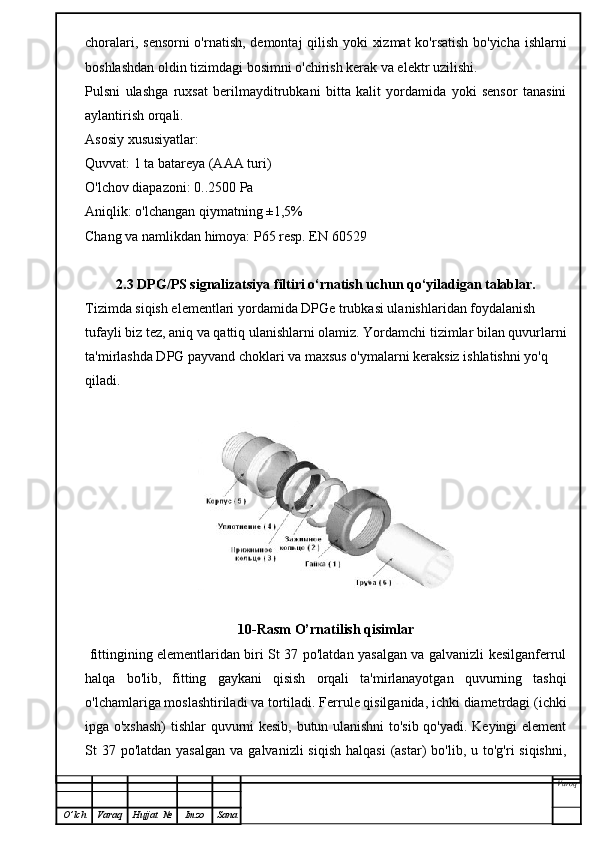

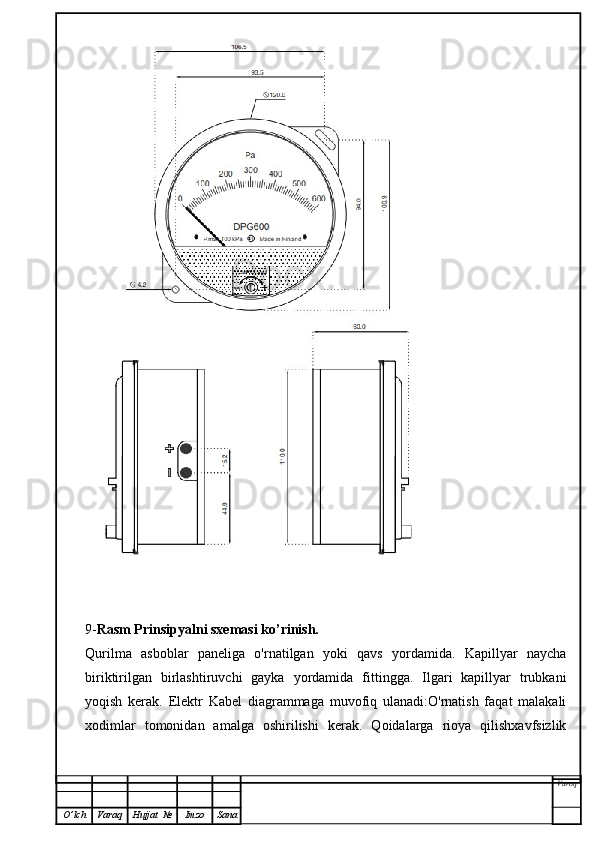

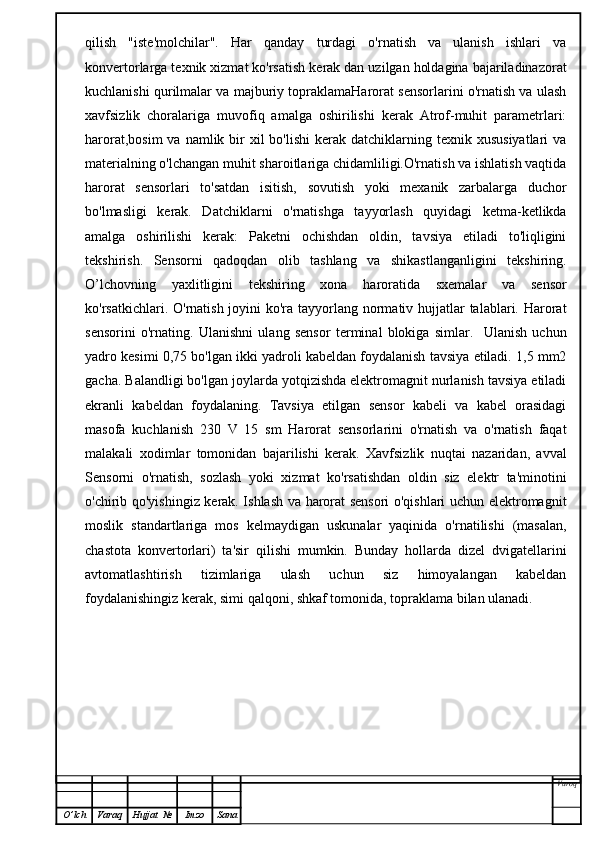

2.3 DPG/PS markali signalizatsiya filtirining o‘rnatish uchun qo‘yiladigan talablar…………………………………………………..






XULOSA
ADABIYOTLAR.
