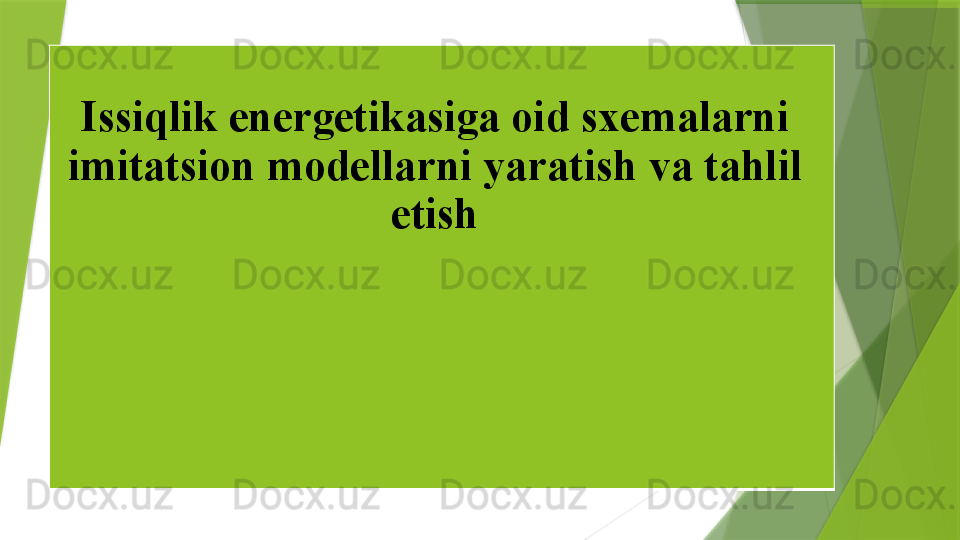

Issiqlik energetikasiga oid sxemalarni imitatsion modellarni yaratish va tahlil etish

SIMULINK PAKETI

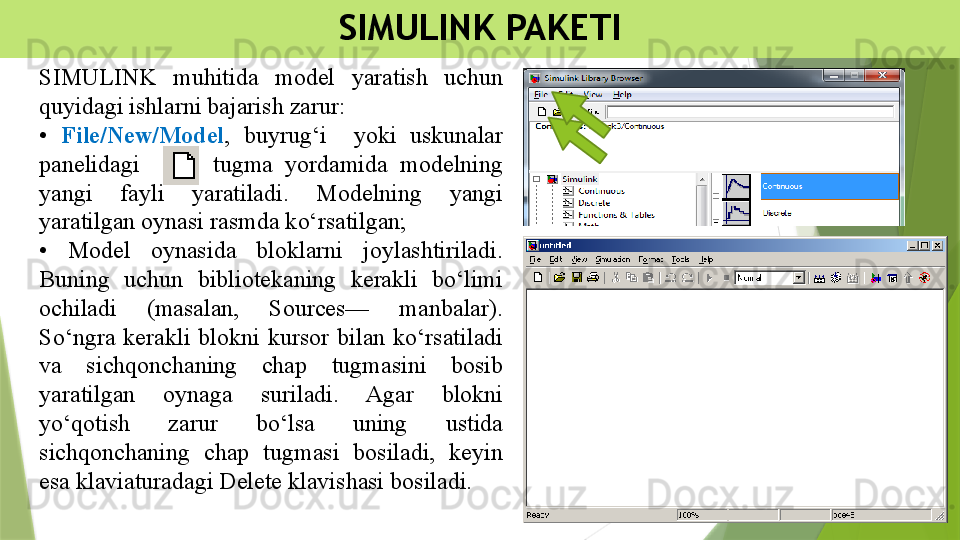

SIMULINK muhitida model yaratish uchun
quyidagi ishlarni bajarish zarur:
• File/New/Model , buyrug‘i yoki uskunalar
panelidagi tugma yordamida modelning
yangi fayli yaratiladi. Modelning yangi
yaratilgan oynasi rasmda ko‘rsatilgan;
• Model oynasida bloklarni joylashtiriladi.
Buning uchun bibliotekaning kerakli bo‘limi
ochiladi (masalan, Sources— manbalar).
So‘ngra kerakli blokni kursor bilan ko‘rsatiladi
va sichqonchaning chap tugmasini bosib
yaratilgan oynaga suriladi. Agar blokni
yo‘qotish zarur bo‘lsa uning ustida
sichqonchaning chap tugmasi bosiladi, keyin
esa klaviaturadagi Delete klavishasi bosiladi.

SIMULINK PAKETI

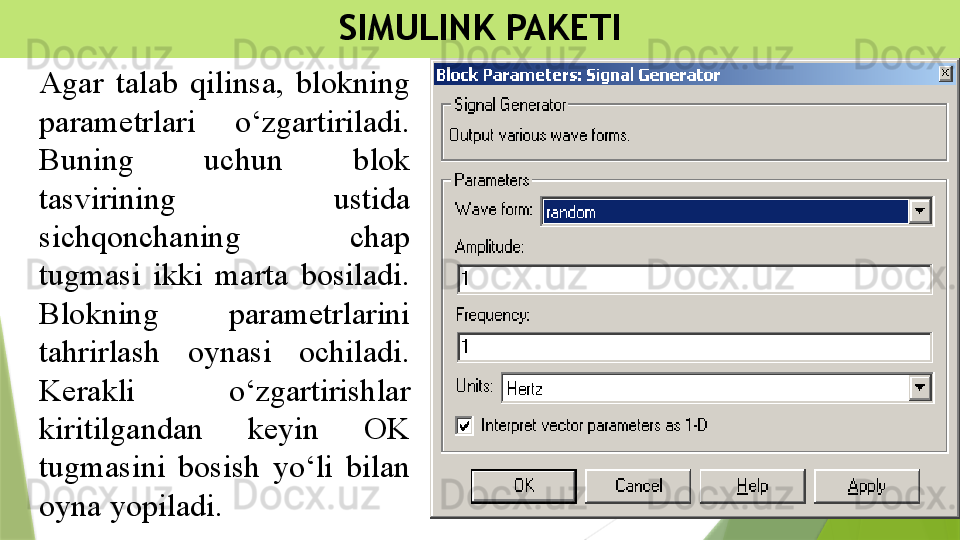

Agar talab qilinsa, blokning
parametrlari o‘zgartiriladi.
Buning uchun blok
tasvirining ustida
sichqonchaning chap
tugmasi ikki marta bosiladi.
Blokning parametrlarini
tahrirlash oynasi ochiladi.
Kerakli o‘zgartirishlar
kiritilgandan keyin OK
tugmasini bosish yo‘li bilan
oyna yopiladi.

Issiqlik ene r getika si ga oid sxemalarni
im i ta t sion modellarni yaratish va tahlil
etish

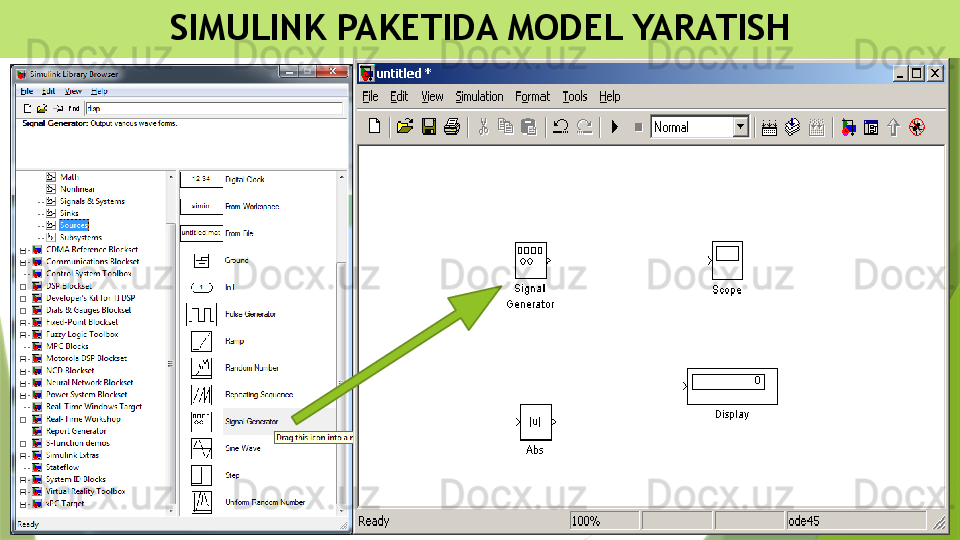

SIMULINK PAKETI DA MODEL YARATISH

Simulink ni ishga tushirish

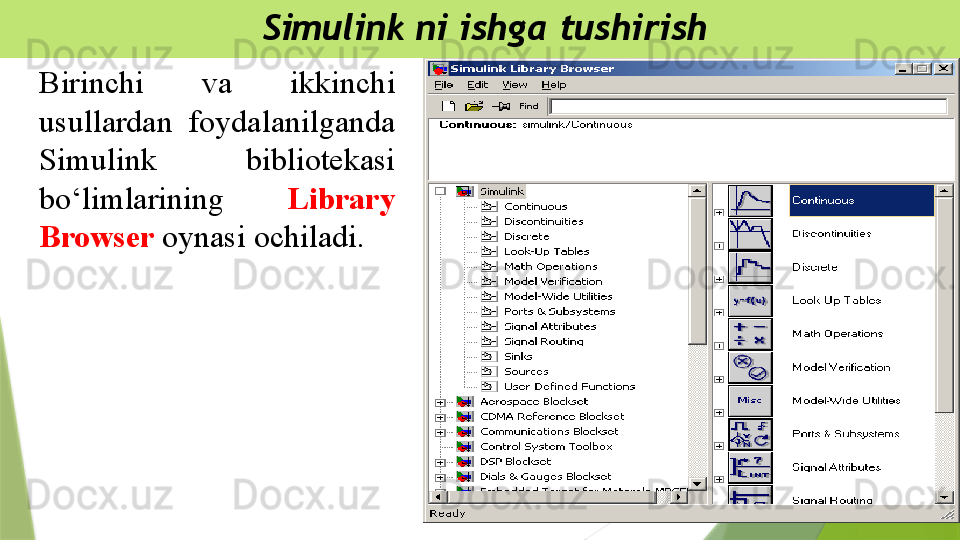

Birinchi va ikkinchi
usullardan foydalanilganda
Simulink bibliotekasi
bo‘limlarining Library
Browser oynasi ochiladi.

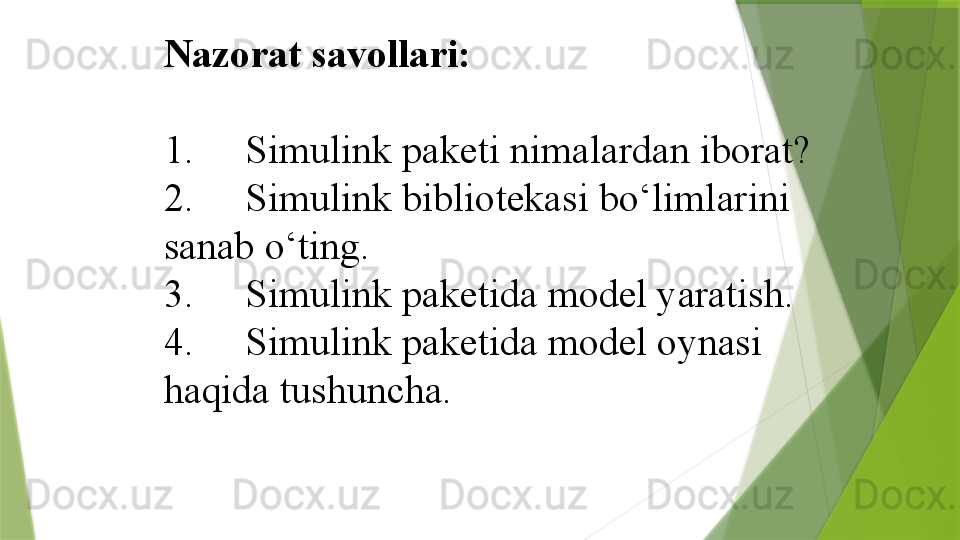

Nazorat savollari:

1. Simulink paketi nimalardan iborat?
2. Simulink bibliotekasi bo‘limlarini
sanab o‘ting.
3. Simulink paketida model yaratish.
4. Simulink paketida model oynasi
haqida tushuncha.

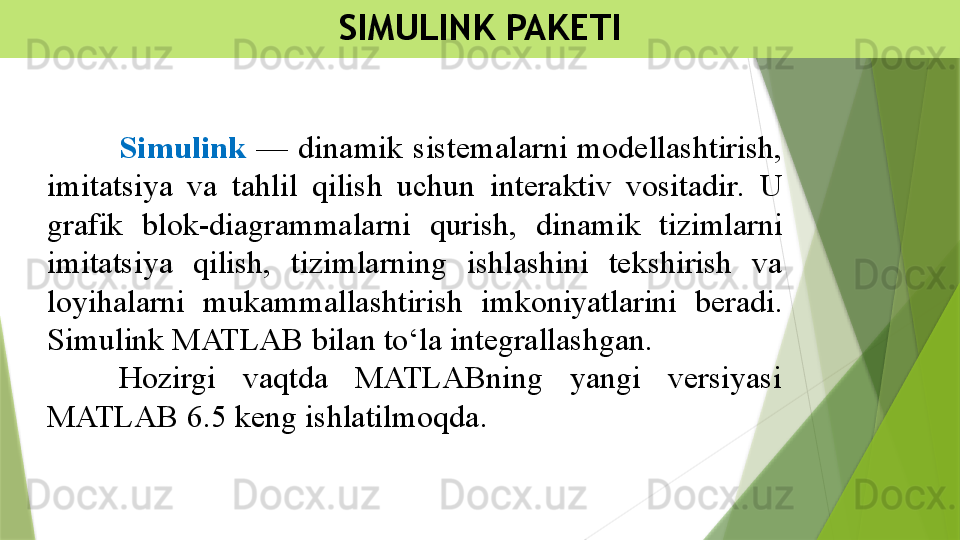

SIMULINK PAKETI

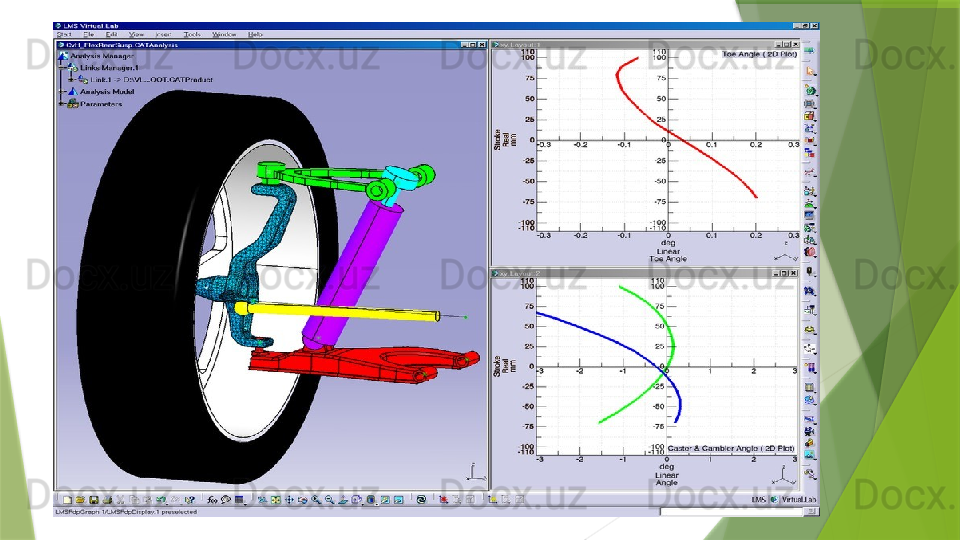

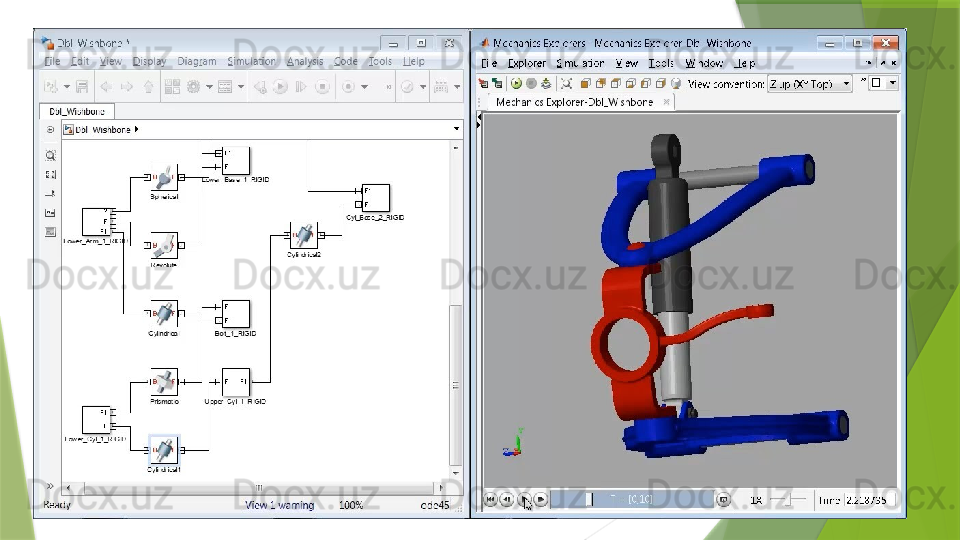

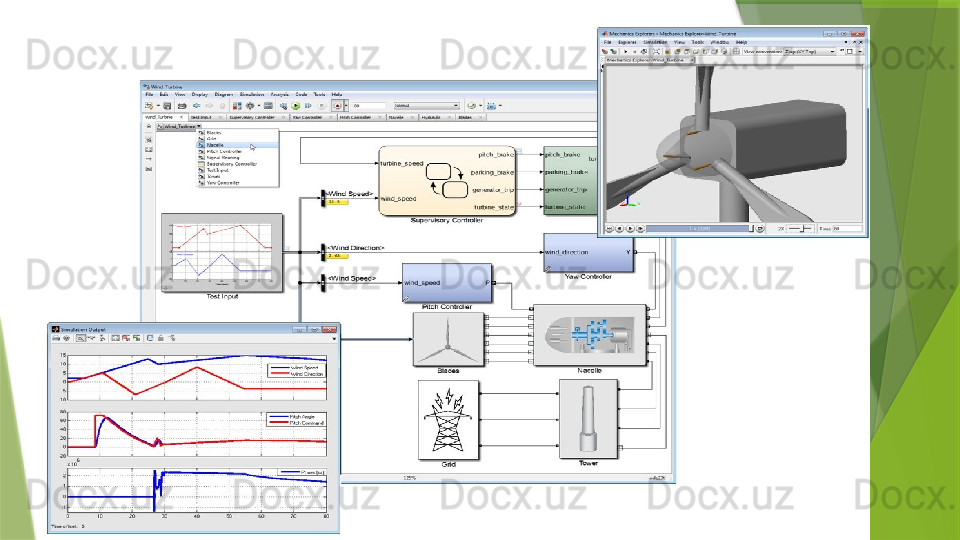

Simulink — dinamik sistemalarni modellashtirish,
imitatsiya va tahlil qilish uchun interaktiv vositadir . U
grafik blok-diagrammalarni qurish , dinamik tizimlarni
imitatsiya qilish, tizimlarning ishlashini tekshirish va
loyihalarni mukammallashtirish imkoniyatlarini beradi.
Simulink MATLAB bilan to‘la integrallashgan.
Hozirgi vaqtda MATLABning yangi versiyasi
MATLAB 6.5 keng ishlatilmoqda.

SIMULINK PAKETI

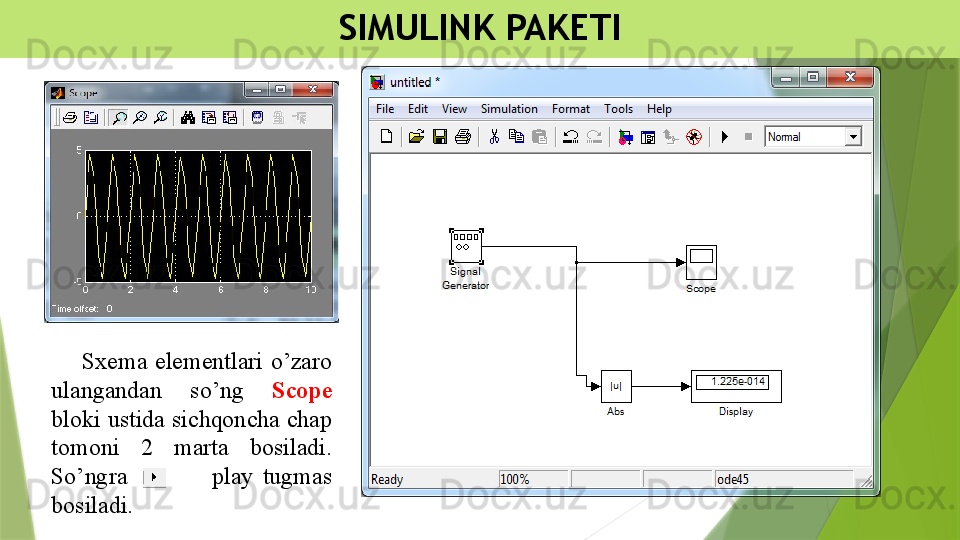

Sxema elementlari o’zaro
ulangandan so’ng Scope
bloki ustida sichqoncha chap
tomoni 2 marta bosiladi.
So’ngra play tugmas
bosiladi.

Simulink ni ishga tushirish

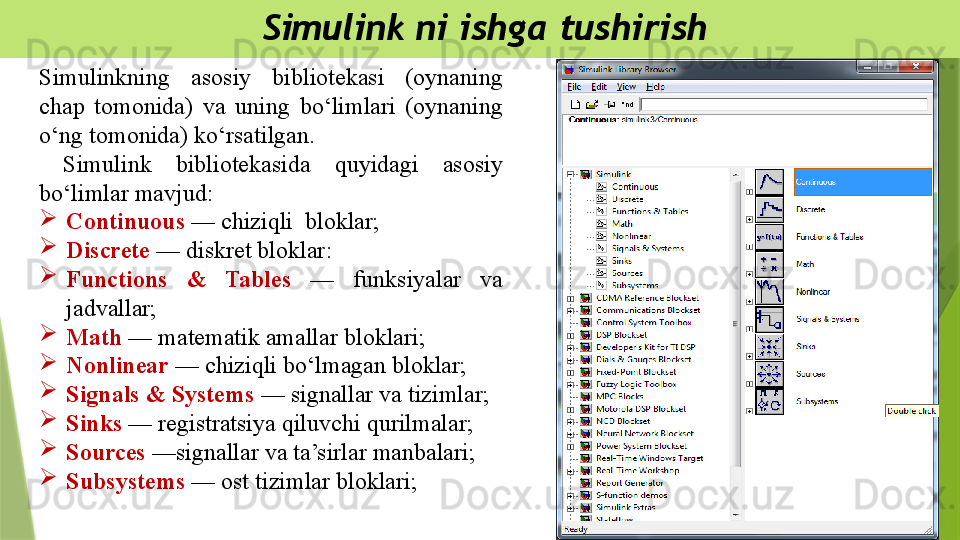

Simulinkning asosiy bibliotekasi (oynaning
chap tomonida) va uning bo‘limlari (oynaning
o‘ng tomonida) ko‘rsatilgan.
Simulink bibliotekasida quyidagi asosiy
bo‘limlar mavjud:

Continuous — chiziqli bloklar;

Discrete — diskret bloklar:

Functions & Tables — funksiyalar va
jadvallar;

Math — matematik amallar bloklari;

Nonlinear — chiziqli bo‘lmagan bloklar;

Signals & Systems — signallar va tizimlar;

Sinks — registratsiya qiluvchi qurilmalar;

Sources —signallar va ta’sirlar manbalari;

Subsystems — ost tizimlar bloklari;

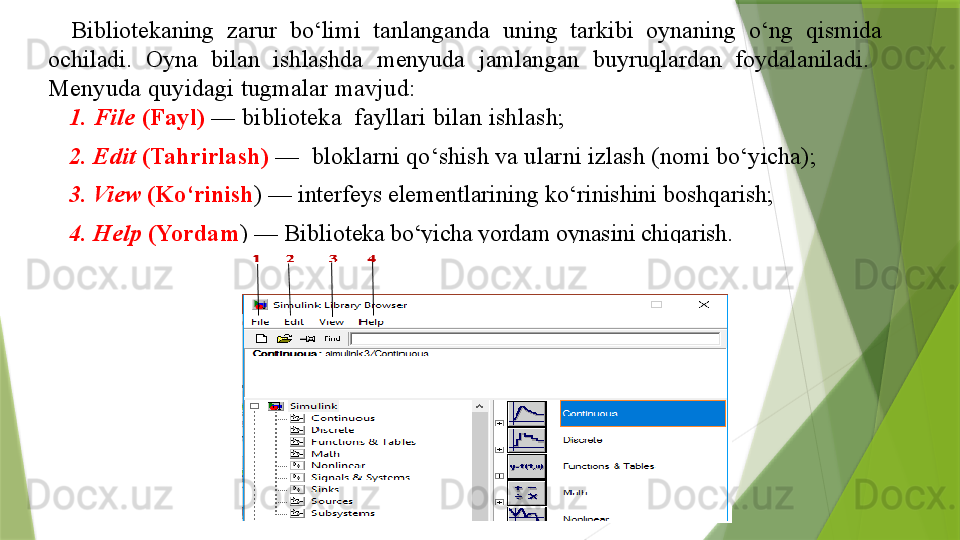

Bibliotekaning zarur bo‘limi tanlanganda uning tarkibi oynaning o‘ng qismida
ochiladi. Oyna bilan ishlashda menyuda jamlangan buyruqlardan foydalaniladi.
Menyuda quyidagi tugmalar mavjud:
1. File (Fayl) — biblioteka fayllari bilan ishlash;
2. Edit (Tahrirlash) — bloklarni qo‘shish va ularni izlash (nomi bo‘yicha);
3. View (Ko‘rinish ) — interfeys elementlarining ko‘rinishini boshqarish;
4. Help (Yordam ) — Biblio teka bo‘yicha yordam oynasini chiqarish .

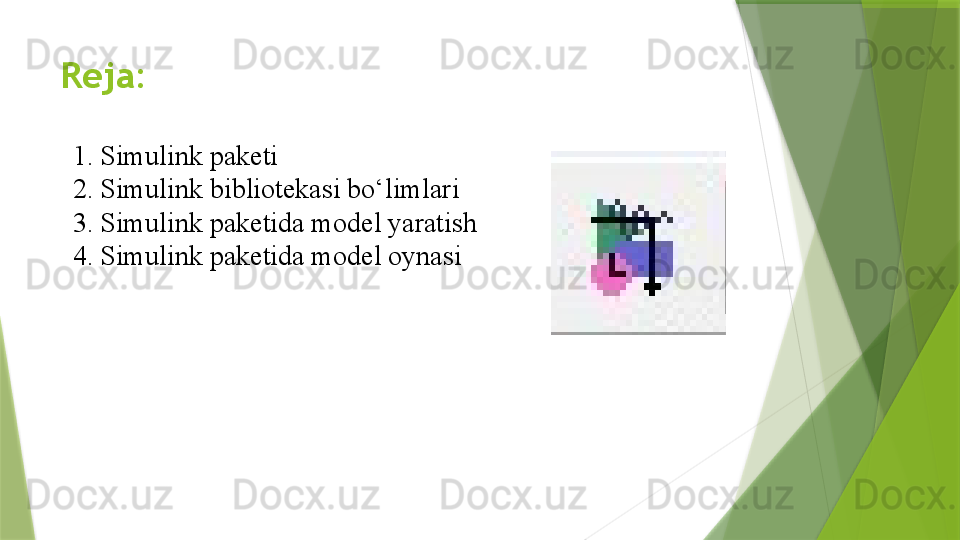

Reja:
1. Simulink paketi
2. Simulink bibliotekasi bo‘limlari
3. Simulink paketida model yaratish
4. Simulink paketida model oynasi

Simulink ni ishga tushirish

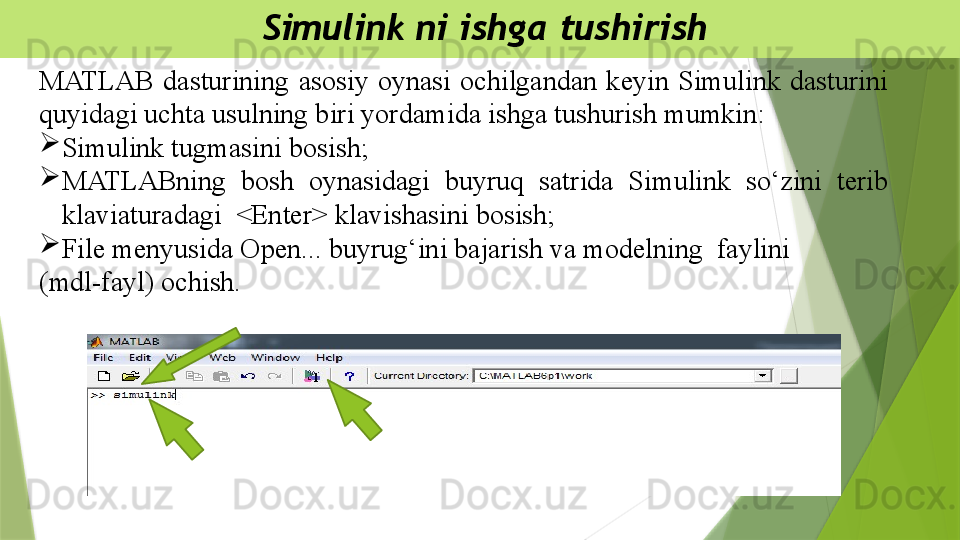

MATLAB dasturining asosiy oynasi ochilgandan keyin Simulink dasturini
quyidagi uchta usulning biri yordamida ishga tushurish mumkin:

Simulink tugmasini bosish;

MATLABning bosh oynasidagi buyruq satrida Simulink so‘zini terib
klaviaturadagi <Enter> klavishasini bosish;

File menyusida Open... buyrug‘ini bajarish va modelning faylini
(mdl-fayl) ochish.

SIMULINK PAKETI

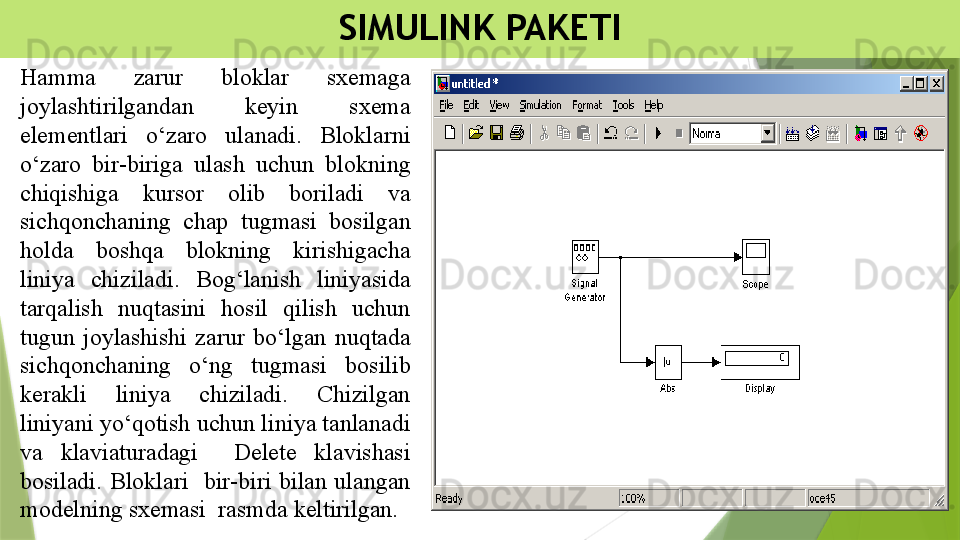

Hamma zarur bloklar sxemaga
joylashtirilgandan keyin sxema
elementlari o‘zaro ulanadi. Bloklarni
o‘zaro bir-biriga ulash uchun blokning
chiqishiga kursor olib boriladi va
sichqonchaning chap tugmasi bosilgan
holda boshqa blokning kirishigacha
liniya chiziladi. Bog‘lanish liniyasida
tarqalish nuqtasini hosil qilish uchun
tugun joylashishi zarur bo‘lgan nuqtada
sichqonchaning o‘ng tugmasi bosilib
kerakli liniya chiziladi. Chizilgan
liniyani yo‘qotish uchun liniya tanlanadi
va klaviaturadagi Delete klavishasi
bosiladi. Bloklari bir-biri bilan ulangan
modelning sxemasi rasmda keltirilgan.

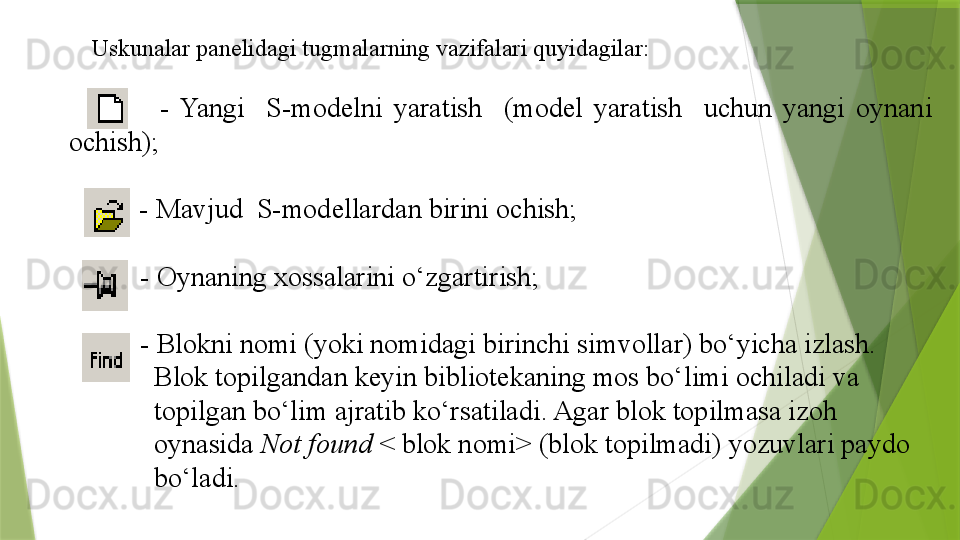

Uskunalar panelidagi tugmalarning vazifalari quyidagilar :
- Yangi S-modelni yaratish (model yaratish uchun yangi oynani
ochish);
- Mavjud S-modellardan birini ochish;
- Oynaning xossalarini o‘zgartirish;
- Blokni nomi (yoki nomidagi birinchi simvollar) bo‘yicha izlash.
Blok topilgandan keyin bibliotekaning mos bo‘limi ochiladi va
topilgan bo‘lim ajratib ko‘rsatiladi. Agar blok topilmasa izoh
oynasida Not found < blok nomi> (blok topilmadi) yozuvlari paydo
bo‘ladi.

Issiqlik energetikasiga oid sxemalarni imitatsion modellarni yaratish va tahlil etish
