PA-MG4 markali ASFALT-BETON zichlik o'lchagich

Купить

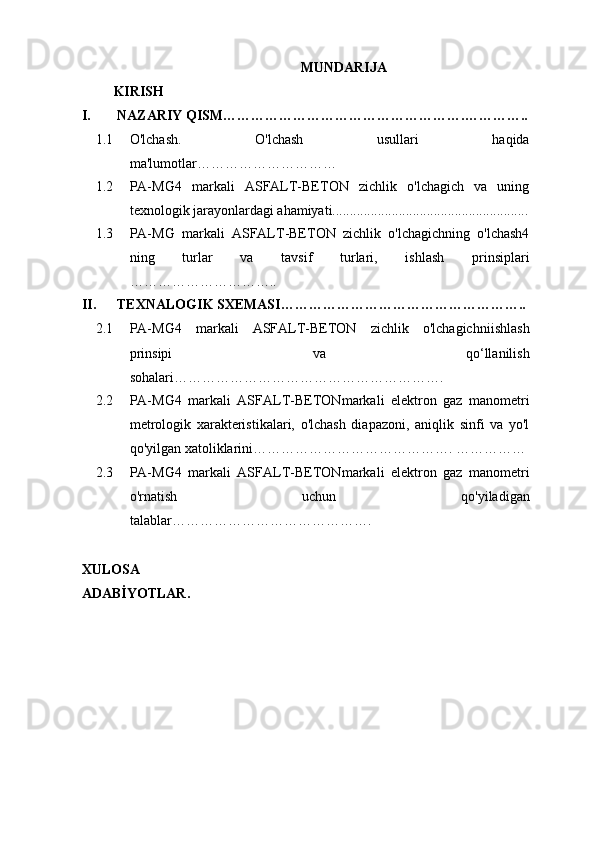

MUNDARIJA
KIRISH
I. NAZARIY QISM…………………………………………….…………..
1.1 O'lchash. O'lchash usullari haqida
ma'lumotlar…………………………
1.2 PA-MG4 markali ASFALT-BETON zichlik o'lchagich va uning
texnologik jarayonlardagi ahamiyati........................................................
1.3 PA-MG markali ASFALT-BETON zichlik o'lchagichning o'lchash4
ning turlar va tavsif turlari, ishlash prinsiplari
…………………………..
II. TEXNALOGIK SXEMASI……………………………………………..
2.1 PA-MG4 markali ASFALT-BETON zichlik o'lchagichni ishlash
prinsipi va qo‘llanilish
sohalari………………………………………………….
2.2
2.3 PA-MG4 markali ASFALT-BETON markali elektron gaz manometri
metrologik xarakteristikalari, o'lchash diapazoni, aniqlik sinfi va yo'l
qo'yilgan xatoliklarini……………………………………. ……………
PA-MG4 markali ASFALT-BETON markali elektron gaz manometri
o'rnatish uchun qo'yiladigan
talablar…………………………………….
XULOSA
ADABİYOTLAR.

KIRISH
Metrologiya - o'lchashlar, uni ta'minlash usullari va foydalanish hamda talab
qilingan aniqlikka erishish yo'llari haqida fan. Metrologiyaning asosini o'lchashning
umumiy masalalari, fizik kattaliklar birligi va o'lchash tizimlari haqidagi ma'lumotlar,
o'lchashning usullari va usullari, o'lchash natijalarining to'g'riligini aniqlash usullari.
O'lchashga doir fizik kattaliklar mexanik, elektr, issiqlik, optik, akustik bo'lishi
mumkin. Bu Kattaliklarning Bir Turi Texnologik Jarayon Rivojlanishing Bevosita
Ko'rsatkichi Bo'lsa, Boshqalari Sharayon Bilan Funksional Bog'langan Bo'ladisallan I
o'Rganish va ulardan amalda Foydalanish turli fizik kattaliklarni o'lchash, ya'ni
ma'lumot olish bilan bog' kabi. Ma'lumot qancha to'la va xolisona bo'lsa, fizik
xodisalarning tub ma'nosini ko'p darajada chuqur bo'ladi. Fizik kattalikning muayyan
texnologik jarayonning rivojlanishi hakidagi ma'lumotning muhim qismidir. Turli
usul va yordam orqali ifodalangan texnologik jarayonning holati haqidagi
axborotlarni ma'lumot, ya'ni informatsiyani bilamiz. Informatsiyalar, asosan, o'lchash
yuki va jihozlarining yordami.Fizik ob'ekt sifat sifat katta umumiy, lekin quvvat har
bir ob'ekt uchun alohida jismoniy fiziklik deb topish. SHunday qilib, har bir fizik
kattalik aynan shu kattalikning sonli narsa birligiga kupaytmasidan iborat bo'lgan
individual belgi bilan ifodalanadi.Bir-biriga muayyanerksizlik bilan bog'langan
kattaliklar yig'indisi fizik kattaliklar tizimi deyiladi. Fizik kattaliklar hosila,
qo'shimcha va kattaliklardan iborat. 19 60 oktyabrda ishlab chiqarilgan O'lchov va
tarozilar XI Bosh konferensiyasida qabul qilingan.SI ning joriy bo'lishi mumkin
bo'lgan dasturlarda hisobga olinadigan tuzilishga kirmaydigan (hozir o'lchov birliklari
sifatida qo'lanilayotgan) birliklarning ilmiy-tadqiqot natijalarini hisobga olishda, lab
chiqarish natijalarini hisobga olish. va asbob asboblarini ulashda, qurilish hamda
buyurtma ob'ektlardan yuklashda, o'quv-talim ishlarida tug'dirayotgan o'lchov
birliklaridagi turli hillikka barham beradi. SI ning hozirgi qo'llanilayotgan ayrim
o'lchov tizimlariga nisbatan muhim afzalligi kerak, u universal; o'lchov birliklarini
birxillashtirgan; asosiy, qo'shimcha va o'z hosilaviy birliklarini amaliyotlarga qulay
o'lchamdagi mujassamlashtirgan; kogerent, ya'ni hosilaviy birliklar o'ni aniqlovchi
Varo
q
O'lch Varaq Hujjat
yo'q. Imzo Sana

fizik tenglamalardagi mutanosiblik koeffitsientlarini tugatgan tizimidir. Uning tatbiqi
ancha bilan tenglama yozilishi soddalashdi.
NAZARIY QISM.
1.O'lchash. O'lchash usullari haqida ma'lumotlar
O'lchash - fizik kattaliklar qiymatini tajribada maxsus texnik vositalar yordamida
amalga oshirish.Ko'p nazorat o'lchash jarayonida o'lchanayotgan kattalikni shunday
fizik kattalik bilan takqoslanadiki, unga 1 ga teng bo'lgan qiymat berilgan va fizik
kattalik birligi yoki o'lchov Birligi. deyiladi.
O'lchov natijasi - kattalikning o'lchash usuli bilan, masalan, o'lchov birligi bilan
hisoblash yordamida topilgan narsadan. O'lchashni tenglama ko'rinishida tuzatish
mumkin:U = Q
q ёки Q = U ∗ q (1)
bu erda, Q—o'lchanayotgan fizik kattalik, U—o'lchash natijasi yoki
o'lchanayotgan kattalikning son aniqlash, q—fizik kattalik birligi.
(1) tenglama o'lchashning asosiy tenglamasi deyiladi. Uning o'ng nazorati o'lchash
natijasi deb yuritiladi. O'lchash doimiy o'lchamli kattalik bo'lib, uo'z nomiga ega
bo'lgan q birlikdan ayni birlikdan o'lchanayotgan kattalikda nechta borligini bildirgan
U sondan tashkil topgan. birgalikda o'lchash vositalari topiladi. Laboratoriya
amaliyotida va ilmiy darajalarda birlashtirib va birgalikda o'lchash usullaridan
o'tkaziladi. Masalan, haroratni termometr bilan, bosimni manometr bilan, uzunlikni
chizg'ich bilan o'lchash va aniq o'lchashdan iborat.
Bevosita o'lchash tenglamasi ko'rinishga ega:

Qбев .=C∗n (2)
bu erda, Qbev - o'lchanayotgan kattalnkning uning uchun qilingan o'lchov
birliklaridagi qabul qilingan; S—raqamli qurilmalari qurilmasi shkalasi bo'linma
yoki bir marta ko'rsatishining o'lchanayotgan birliklaridagi kerakli; n — shkala
bo'linmalarining qabul qilingan indikatorli qurilma bo'yicha olingan sanoq.
Varo
q
O'lch Varaq Hujjat
yo'q. Imzo Sana

Bilvosita o'lchash deb shunday o'lchashga aytiladiki, unda o'lchash natijasi o'lchan
bo'lgan kattalik bilan bog'langan kattaliklarni bevosita o'lchashga bo'ladi. Bilvosita
o'lchash tenglamasi ko'rinishga ega:
Qбил = f(Q1,Q2,...,Qбевn ) (3)
bu erda, Qbil. - o'lchanayotgan kattalikning izlangan; Q1,Q2,…,Qnbev — bevosita
o'lchanadigan kattaliklarning son narxlari.
Bilvosita o'lchashga o'tkazgich solishtirma elektr qarshiligini uning qarshiligi, foyda
va kundalang kesimini yuzi bo'yicha topish; modda zichligini uning massasi va
xajmini o'lchash natijasi bo'yicha topish va boshqa misol bo'la oladi. Bilvosita
o'lchashlar aniq o'lchashlarning iloji bo'lmagan ishlab chiqarish jarayonlarini nazorat
qilishda keng qo'llanadi. Tizimdan topiladi.Bir vaqtning o'zida ikki yoki bir necha
turli kattaliklarni, faylni boshqarishni topish uchun olib borilgan o'lchashlar
o'zgarmaydi. Bitta yoki bir necha amaldagi kattaliklarni o'z vaqtida jismoniy yoki
to'g'ridan-to'g'ri to'g'ridan-to'g'ri o'lchash mutlaq o'lchash deb hisoblash. Masalan,
shtangensir qabul qilib bajarilgan o'lchashlar mutlaq o'lchashdir, chunki unda
o'lchanayotgan bir kattalik yordamida amalga oshirilgan. chora nisbiy o'lchash deb
hisoblangan. Masalan, haroratni termoelektr effektdan ekspeditsiyaga o'lchash yoki
massani tortish usuli bilan, ya'ni massaga mutanosib bo'lgan og'irlik kuchidan
yuklash usuli bilan o'lchash nisbiy o'lchashdan iborat. Nisbiy o'lchashdan katta
aniqlik zarur bo'lgan nazorat qilinadi.O'lchashlar o'lchash asosini aniqlab fizikaviy
hodisalarga asoslanib bo'ladi. Masalan, moddaning kengayishi bo'yicha haroratni
o'lchash, haroratni yuqori darajaga ko'tarish (vakuum)ni o'lchash. O'lchashning biror
asosini amalga oshirish uchun turli texnik materiallar qo'llaniladi. O'lchashlarda
qo'shimcha texnik vositalarga va normallashgan metrologik xossalarga ega bulgan
texnikaga o'lchash vositalari deyiladi. O'lchash asosi va vositasini belgilab beradigan
usullar majmui o'lchash usuli emas. asbobining qurilmasi bo'yicha olinadi. Masalan,
tajribani prujinali manometr bilan, massani siferblatli tarozida, tok kuchini ampermetr
bilan o'lchash va joy. Bu usulda o'lchash aniqligi uncha katta bo'lmasa ham, o'lchash
jarayonining yuklash uni amalda qo'llanishda tengi yuq usulga
aylantiradi.Differentsial o'lchanayotgan va ma'lum kattaliklarning ayirmasini
Varo
q
O'lch Varaq Hujjat
yo'q. Imzo Sana

o'lchashni xarakterlaydi. masalan,gaz tarkibini havoning issiq o'tkazuvchanligiga
qarab yo'l bilan issiq o'tkazuvchanlik bo'yicha o'lchov. Bunda o'lchanayotgan kattalik
o'lchov yordamida topilgan kattaliklar bilan takqoslanadi. Masalan, o'zgarmas
tokning quvvatini elektr energiyasi bilan ishlaydigan elektr quvvati bilan o'lchash. Bu
usul ta'sir etuvchi kattaliklarning o'lchash natijalariga ta'sir ko'rsatadi. nolga
keltiriladi. Potensiometrlar, muvozanatlashtirilgan ko'priklar va boshqa nol usulga
qarshi kurashishga misol bo'la oladi. Nol usul o'lchashning yuqori aniqligini
ta'minlash.
O'lchash xatoliklari haqida ma'lumotlar
O'lchash, aniqlash, o'chanayotgan kattalikning haqiqatdan farq qiladigan
topiladi. Qo pincha, fizik kattalikning haqiqiy vositalari noma'lum bo'ladi va shu
kattalikning vositalari o'rnida uning tajriba vositalari topilgan qiymatlardan olinadi.
Bu qiymat kattalikning haqiqiy qiymatiga shunchalik yaqin bo'ladiki ko'zda tutilgan
maqsad uchun undan jo'natish mumkin. Katta o'lchash usuli bilan topilganlikning
o'lchash natijasi deyiladi. O'lchash natijalari bilan o'lchanayotgan kattalikning
haqiqatidan farq o'lchash xatoligi deyiladi. O'lchanayotgan kattalik birliklarida
ifodalangan o'lchash xatoligi o'lchashning mutlaq xatoligi deyiladi:
∆X=X-Xh (4)
bu erda, ∆X - mutlaq xatolik; X—o'lchash natijasi; Xh - o'lchanayotgap
kattalikning xakiqiy kiymati.
O'lchash mutlaq xatoligining o'lchanayotgan kattalikning haqiqatga nisbatan
nisbati o'lchashning nisbiy xatoligi deyiladi. qayta o'lchaganda o'zgarmas bo'lib
qoladigan yoki biror qonun bo'yicha o'zgarishlar tushuniladi. Ular aniq qiymat va
ishoraga ega bo'ladi, ularni tuzatmalar kirtish bilan yo'qotish.Kattalikni o'lchash
mumkin bo'lgan qiymatga muntazam xatolikni yo'qotishdan qo'shilgan qiymat
tuzatma deb hisoblanadi. muntazam, muntazam xatoliklar instrumental (o'lchash
xatolikka qarshi), o'lchash usullari, sub'ektiv (aniq o'qish), o'rnatish, uslubiy
xatoliklarga bo'linadi. liq bo'lgan o'lchash xatoliklari tushuniladi. Yuqorilikda
aniq'lchaygan qo'llanganda o'lchov o'lchashning takomillashmagani natijasida kelib
chiqadigan instrumental xatoliklar tuzatma hosil qilish usuli bilan yo'qotiladi. Texnik
Varo
q
O'lch Varaq Hujjat
yo'q. Imzo Sana

o'lchashning instrumental xatoliklarini yo'qotib bo'lmaydi, chunki bu tekshirilganda
tuzatmalar bilan ta'minlanmaydi. Ular, ko'pincha, yangi usullar qo'llaganda, qiymatlar
haqiqiy haqiqiy bog'lanishni taxminiy apporoksimatsiyadan tenglamalardan
yuklangan bo'ladi. O'lchash usuliligi o'lchov vositasi, xato, o'lchash usuli, ba'zida esa,
o'lchash natijasi xatoliklarini yo'qotishda e'tiborga olish kerak. yoki yugurishdan,
shkala bir bo'limi chegarasida ko'rsatuvni noto'g'ri olishdan, parallaksdan va joydan
kelib chiqadi. Paralladan hosil bo'lgan xatolik deyilganda sanash xatoligiga kiradigan,
shkala sirtidan biror masofadaks qayd strelka shu sirtga perpendikulyar bo'lmagan
yo'nalishda vizirlash (belgilash) paydo chikadigan xatolik tushuniladi.O'rnatish
xatoligi o'lchov as bobi strelkasining shkala xavf'ich Belgiga noto'g'ri o'zgarishlar
yoki o'lchash vositalarini e'tiborsizlik, masalan, vertikal yoki bo'yicha o'rnati
gorizontal ravishda kelib chiqadi. ' o'lchash uslubi bilan bog'liq bo'lgan va
qo'llanayotgan o'lchashga bog'liq bo'lmagan xatolardan iborat.O'lchashlarni, ayniqsa,
aniq o'lchashlarni yig'ishda o'lchash natijalarini muntazam xatolarga ancha tuzatishi
mumkin. SHuning uchun, o'lchashlarni saqlashga kirishishdan avval bu xatolarning
barcha manbalarini va ularning yo'qotish ishlab chiqarishini ko'rish zarur. Ammo
muntazam xatoliklarni topish va yo'qotish uchun uzil-kesil saqlash amalda mumkin
emas,chunki turli kattaliklarni o'lchash usullari g'oyatda turli-tumandir.Tasodifiy
xatolik emas, balki faqat bitta kattalikni qayta-qayta o'lchashda farq qiladi. Tasodifiy
xatolikning borligini faqat bitta kattalikni bir xil sinchkovlik bilan qayta-qayta
o'lchangandagina sezish mumkin. Agar xar bir o'lchash natijalari boshqadan farq
qilsa, u holdaiy xatolik mavjud bo'ladi. SHu xatoliklarni isbotlash mumkin bo'lgan
nazariyasi va matematik statistikasiga asoslangan, ular o'lchash natijalari
o'lchanayotgan kattalikni aniqlashga imkon beradi. Haqiqiy narsaga nisbatan
anchagina yaqin narsani aniqlash va tekshirish natijasini aniqlash imkonini beradi.
o'lchash aniqligiga qo'yiladigan talablarga qarab o'lchashlar aniq (laboratoriya) va
texnik o'lchashlarga bo'linadi. O'-lchashning o'lcha qilayotgan kattalik haqiqatga
yaqinligini bildiruvchi o'lchash sifati o'lchash aniqligi deb hisoblanadi. Aniqlikni
tuzatishga intilib, biz o'lchash xatoligini tuzatishimiz kerak. Ammo aniqlikni tuzatish
usullari, ko'pincha, murakkab bo'ladi va qimmat turadi. SHuning uchun, avval
Varo
q
O'lch Varaq Hujjat
yo'q. Imzo Sana

o'lchashning konkret shart- belgilash va aniqlashga bog'langan bo'lishi mumkin
bo'lgan aniqlikni baholab olish va zarur bo'lsa, so'ngra aniqlikni belgilashni ko'rish
kerak. O'lchashni bajaruvchining ko'rsatishi o'lchanayotgan kattalikning haqiqiy
qiymatidan farq qiladi. SHuning uchun, o'lchov asbobining ko'rsatishi va haqiqiy
ko'rsatishi degan ma'lumot mavjud.Kattalikning sanoqqa ko'ra topilgan o'lchov
asbobining ko'rsatishi deyiladi. Bu kattalikning namunaviy tarzda aniqlangan
ko'rsatishi haqiqiy ko'rsatishi deyiladi.Asbobning ko'rsatishi deyiladi. Kattalikning
haqiqiy aniqlashni mumkin bo'lmagani tufayli, o'lchov texnikasida namuna
asbobning ko'rsatishi shu kattalikning haqiqiy kiymati deb qabul qilish.Xatolikning
qo'polligini aniqlashga yordam beradi. tubdan farqdan o'lchash xatoligi
tushuniladi.O'lchash aniqligiga qo'yiladigan talablarga qarab o'lchashlar aniq
(laboratoriya) va texnik o'lchashlarga bo'linadi. O'-lchashning o'lcha qilayotgan
kattalik haqiqatga yaqinligini bildiruvchi o'lchash sifati o'lchash aniqligi deb
hisoblanadi. Aniqlikni tuzatishga intilib, biz o'lchash xatoligini tuzatishimiz kerak.
Ammo aniqlikni tuzatish usullari, ko'pincha, murakkab bo'ladi va qimmat turadi.
SHuning uchun, avval o'lchashning konkret shart- belgilash va aniqlashga bog'langan
bo'lishi mumkin bo'lgan aniqlikni baholab olish va zarur bo'lsa, so'ngra aniqlikni
belgilashni ko'rish kerak. O'lchashni bajaruvchining ko'rsatishi o'lchanayotgan
kattalikning haqiqiy qiymatidan farq qiladi. SHuning uchun, o'lchov asbobining
ko'rsatishi va haqiqiy ko'rsatishi degan ma'lumot mavjud.Kattalikning sanoqqa ko'ra
topilgan o'lchov asbobining ko'rsatishi deyiladi. Bu kattalikning namunaviy tarzda
aniqlangan ko'rsatishi haqiqiy ko'rsatishi deyiladi.Asbobning ko'rsatishi deyiladi.
Kattalikning haqiqiy aniqlashni mumkin bo'lmagani tufayli, o'lchov texnikasida
namuna asbobning ko'rsatishi shu kattalikning haqiqiy kiymati deb qabul
qilish.Xatolikning qo'polligini aniqlashga yordam beradi. tubdan farqdan o'lchash
xatoligi tushuniladi.O'lchash aniqligiga qo'yiladigan talablarga qarab o'lchashlar aniq
(laboratoriya) va texnik o'lchashlarga bo'linadi. O'-lchashning o'lcha qilayotgan
kattalik haqiqatga yaqinligini bildiruvchi o'lchash sifati o'lchash aniqligi deb
hisoblanadi. Aniqlikni tuzatishga intilib, biz o'lchash xatoligini tuzatishimiz kerak.
Ammo aniqlikni tuzatish usullari, ko'pincha, murakkab bo'ladi va qimmat turadi.
Varo
q
O'lch Varaq Hujjat
yo'q. Imzo Sana

SHuning uchun, avval o'lchashning konkret shart- belgilash va aniqlashga bog'langan
bo'lishi mumkin bo'lgan aniqlikni baholab olish va zarur bo'lsa, so'ngra aniqlikni
belgilashni ko'rish kerak. O'lchashni bajaruvchining ko'rsatishi o'lchanayotgan
kattalikning haqiqiy qiymatidan farq qiladi. SHuning uchun, o'lchov asbobining
ko'rsatishi va haqiqiy ko'rsatishi degan ma'lumot mavjud.Kattalikning sanoqqa ko'ra
topilgan o'lchov asbobining ko'rsatishi deyiladi. Bu kattalikning namunaviy tarzda
aniqlangan ko'rsatishi haqiqiy ko'rsatishi deyiladi.Asbobning ko'rsatishi deyiladi.
Kattalikning haqiqiy aniqlashni mumkin bo'lmagani tufayli, o'lchov texnikasida
namuna asbobning ko'rsatishi shu kattalikning haqiqiy kiymati deb qabul qilish.Bu
kattalikning namunaviy tarzda aniqlangan ko'rsatishi haqiqiy ko'rsatishi
deyiladi.Asbobning ko'rsatishi deyiladi. Kattalikning haqiqiy aniqlashni mumkin
bo'lmagani tufayli, o'lchov texnikasida namuna asbobning ko'rsatishi shu kattalikning
haqiqiy kiymati deb qabul qilish.Bu kattalikning namunaviy tarzda aniqlangan
ko'rsatishi haqiqiy ko'rsatishi deyiladi.Asbobning ko'rsatishi deyiladi. Kattalikning
haqiqiy aniqlashni mumkin bo'lmagani tufayli, o'lchov texnikasida namuna
asbobning ko'rsatishi shu kattalikning haqiqiy kiymati deb qabul qilish.
Agar Xk bilan sanoq ko'rishidagi qiymatni, Xh bilan haqiqiy qiymatni
belgilasak, ifodadan ∆X mutlaq xatolikni topamiz:ΔX = Xк− Х х
(5)
O'lchov asbobining mutlaq xatoligi deb, shu asbobning ko'rsatishi bilan
o'lchanayotgan kattalikning hakiqiy joylashuvi farqqa aytiladi. Bu erda, xatoliklar
plyus yoki minus ishorasi bilan kattalikning birliklarida ifodalanadi. Mutlaq xatolik
kattaligining haqiqiy aniqlashga nisbati nisbiy xatolik deb hisoblanadi. Nisbiy xatolik
orqali o'lchashning aniqligini ifodalash juda qulay.
b=± ΔX
Xx
⋅100 % =±
Xk− X x
X x
⋅100 %
(6)
qanday, hakiqiy qiymat - Xq va topilgan qiymatlar Xk ga nisbatan ∆X juda
kichik bo'ladi, ya'ni
ΔX ≤ X x ва ΔХ ≤ Х к
Varo
q
O'lch Varaq Hujjat
yo'q. Imzo Sana

SHuning uchun , ifodani mumkin :b=± ΔX
Xx
⋅100 % ≈± ΔX
Xк
⋅100 %
(7)
SHunday qilib , nisbiy xatolikni yoqishda mutlaq xatolikning asbobning
ko ' rsatishiga nisbatini olish mumkin . Nisbiy xatolik % larda ifodalanadi .
Kattalikning haqiqiy kuchni aniqlash uchun o ' lchovchi asbobnng ko ' rsatishiga
olib kiritiladi . Uning son teskari ishora bilan olingan mutlaq qiymatga teng:
T=Xh-Xk yoki T=-∆X (8)
bu erda, T-tuzatma.
Asbobning xatoligi shkala diapazonining foizlarida ifodalanadi. Bunday
xatoliklar, xatolik deyiladi va xatolikning asbob o'lchash chegarasiga nisbatiga teng
ya'ni
j= ΔX
N ⋅100 %
(9)
bu erda, N — asbobning o'lchash chegarasi.
1.2. PA-MG4 markali ASFALT-BETON zichlik o'lchagich va uning
texnologik jarayonlaridagi ahamiyati
1-jadval - Metrologik va texnik texnik
Xarakterli ism Ma'nosi
voqealar
1 Zichlikni o'lchash diapazoni, kg/m3 1900 dan 2700 gacha
2 Cheklovlar qo'shilish
qarindosh zichlikni o'lchash xatolari, %
Shaxsiy kalibrlash uchun ruxsat berilgan nisbiy xatolik
chegaralari
zichlik o'lchovlari, % ± 2,5
± 1,5
3 Haroratni o lchash diapazoni, ºS
ʻ -10 dan +140 gacha
4 Cheklash qo'shilish mutlaq By-haroratni o'lchash
xatolari, ºS ± 2
5 Quvvat iste'moli, Vt, ortiq emas 1.5
6 Batareyani uchun signal davri, V
Ikkita quvvatdan quvvat manbai
ariq turi D (LR20), B 2.0
Varo
q
O'lch Varaq Hujjat
yo'q. Imzo Sana

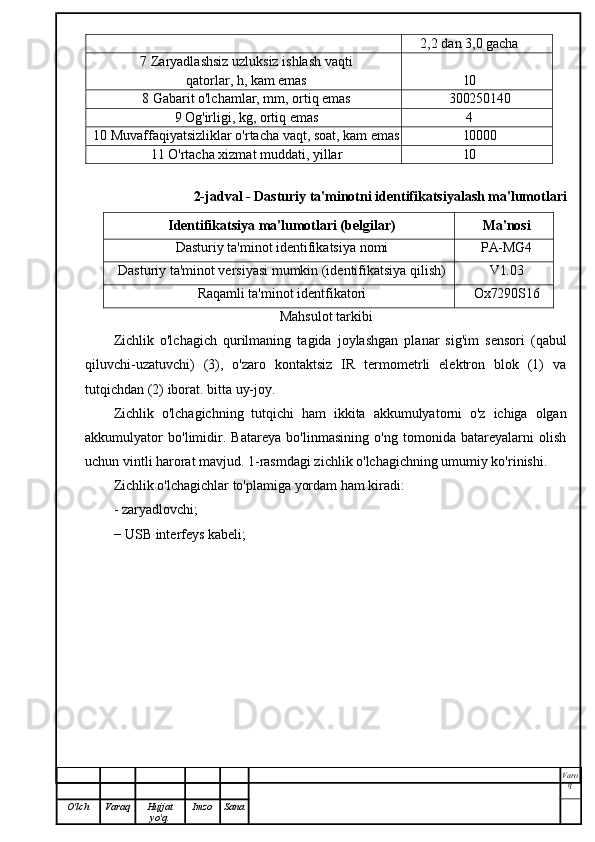

2,2 dan 3,0 gacha
7 Zaryadlashsiz uzluksiz ishlash vaqti
qatorlar, h, kam emas 10
8 Gabarit o'lchamlar, mm, ortiq emas 300250140 
9 Og'irligi, kg, ortiq emas 4
10 Muvaffaqiyatsizliklar o'rtacha vaqt, soat, kam emas 10000
11 O'rtacha xizmat muddati, yillar 10
2-jadval - Dasturiy ta'minotni identifikatsiyalash ma'lumotlari
Identifikatsiya ma'lumotlari (belgilar) Ma'nosi
Dasturiy ta'minot identifikatsiya nomi PA-MG4
Dasturiy ta'minot versiyasi mumkin (identifikatsiya qilish) V1.03
Raqamli ta'minot identfikatori Ox7290S16
Mahsulot tarkibi
Zichlik o'lchagich qurilmaning tagida joylashgan planar sig'im sensori (qabul
qiluvchi-uzatuvchi) (3), o'zaro kontaktsiz IR termometrli elektron blok (1) va
tutqichdan (2) iborat. bitta uy-joy.
Zichlik o'lchagichning tutqichi ham ikkita akkumulyatorni o'z ichiga olgan
akkumulyator bo'limidir. Batareya bo'linmasining o'ng tomonida batareyalarni olish
uchun vintli harorat mavjud. 1-rasmdagi zichlik o'lchagichning umumiy ko'rinishi.
Zichlik o'lchagichlar to'plamiga yordam ham kiradi:
- zaryadlovchi;
− USB interfeys kabeli;
Varo
q
O'lch Varaq Hujjat
yo'q. Imzo Sana

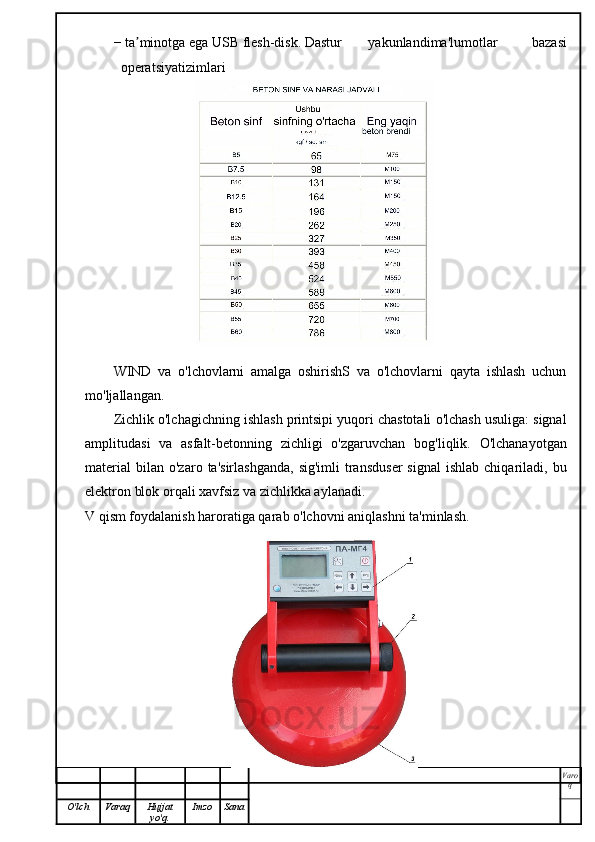

− ta minotga ega USB flesh-disk. Dasturʼ yakunlandima'lumotlar bazasi
operatsiyatizimlari
WIND va o'lchovlarni amalga oshirishS va o'lchovlarni qayta ishlash uchun
mo'ljallangan.
Zichlik o'lchagichning ishlash printsipi yuqori chastotali o'lchash usuliga: signal
amplitudasi va asfalt-betonning zichligi o'zgaruvchan bog'liqlik. O'lchanayotgan
material bilan o'zaro ta'sirlashganda, sig'imli transduser signal ishlab chiqariladi, bu
elektron blok orqali xavfsiz va zichlikka aylanadi.
V qism foydalanish haroratiga qarab o'lchovni aniqlashni ta'minlash.
Varo
q
O'lch Varaq Hujjat
yo'q. Imzo Sana

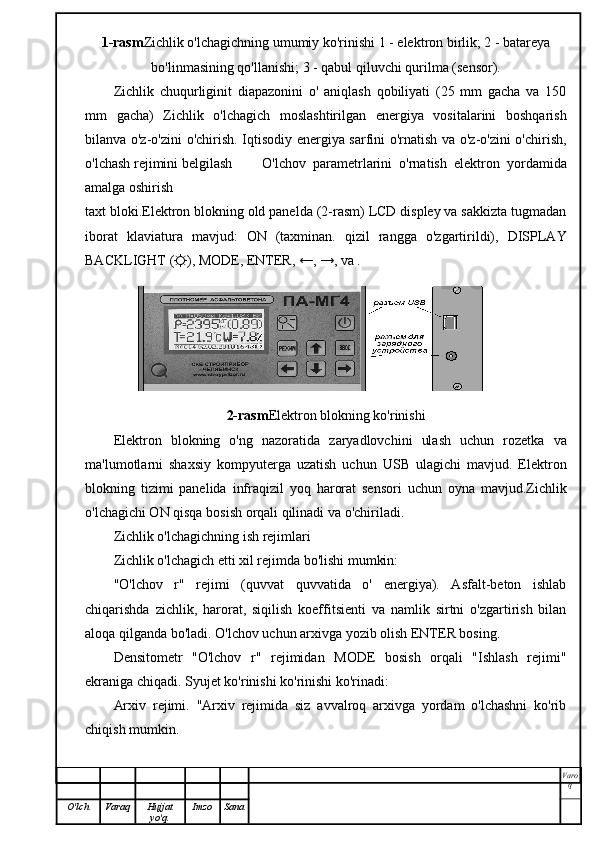

1-rasm Zichlik o'lchagichning umumiy ko'rinishi 1 - elektron birlik; 2 - batareya
bo'linmasining qo'llanishi; 3 - qabul qiluvchi qurilma (sensor).
Zichlik chuqurliginit diapazonini o' aniqlash qobiliyati (25 mm gacha va 150
mm gacha) Zichlik o'lchagich moslashtirilgan energiya vositalarini boshqarish
bilanva o'z-o'zini o'chirish. Iqtisodiy energiya sarfini o'rnatish va o'z-o'zini o'chirish,
o'lchash rejimini belgilash O'lchov parametrlarini o'rnatish elektron yordamida
amalga oshirish
taxt bloki.Elektron blokning old panelda (2-rasm) LCD displey va sakkizta tugmadan
iborat klaviatura mavjud: ON (taxminan. qizil rangga o'zgartirildi), DISPLAY
BACKLIGHT (☼), MODE, ENTER, ←, →, va . 
2-rasm Elektron blokning ko'rinishi
Elektron blokning o'ng nazoratida zaryadlovchini ulash uchun rozetka va
ma'lumotlarni shaxsiy kompyuterga uzatish uchun USB ulagichi mavjud. Elektron
blokning tizimi panelida infraqizil yoq harorat sensori uchun oyna mavjud.Zichlik
o'lchagichi ON qisqa bosish orqali qilinadi va o'chiriladi.
Zichlik o'lchagichning ish rejimlari
Zichlik o'lchagich etti xil rejimda bo'lishi mumkin:
"O'lchov r" rejimi (quvvat quvvatida o' energiya). Asfalt-beton ishlab
chiqarishda zichlik, harorat, siqilish koeffitsienti va namlik sirtni o'zgartirish bilan
aloqa qilganda bo'ladi. O'lchov uchun arxivga yozib olish ENTER bosing.
Densitometr "O'lchov r" rejimidan MODE bosish orqali "Ishlash rejimi"
ekraniga chiqadi. Syujet ko'rinishi ko'rinishi ko'rinadi:
Arxiv rejimi. "Arxiv rejimida siz avvalroq arxivga yordam o'lchashni ko'rib
chiqish mumkin.
Varo
q
O'lch Varaq Hujjat
yo'q. Imzo Sana

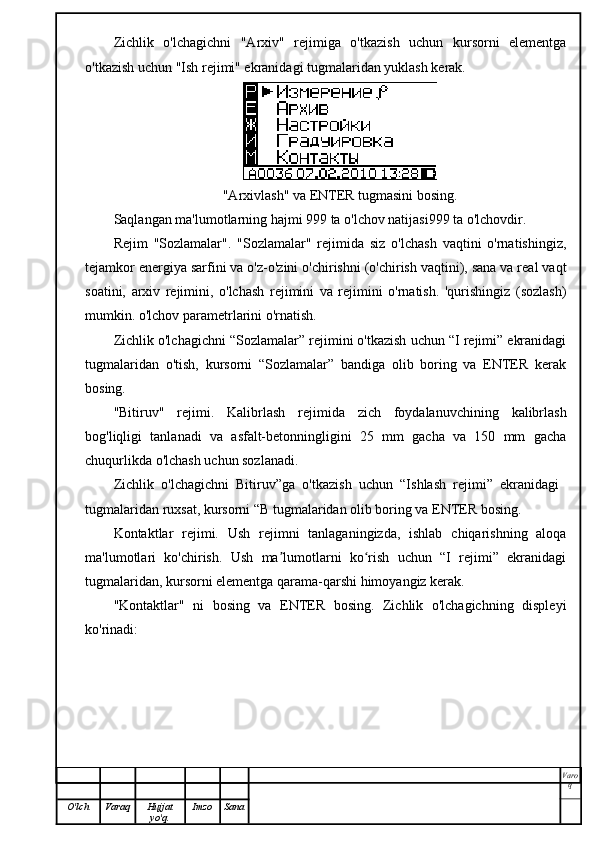

Zichlik o'lchagichni "Arxiv" rejimiga o'tkazish uchun kursorni elementga
o'tkazish uchun "Ish rejimi" ekranidagi tugmalaridan yuklash kerak.
"Arxivlash" va ENTER tugmasini bosing.
Saqlangan ma'lumotlarning hajmi 999 ta o'lchov natijasi999 ta o'lchovdir.
Rejim "Sozlamalar". "Sozlamalar" rejimida siz o'lchash vaqtini o'rnatishingiz,
tejamkor energiya sarfini va o'z-o'zini o'chirishni (o'chirish vaqtini), sana va real vaqt
soatini, arxiv rejimini, o'lchash rejimini va rejimini o'rnatish. 'qurishingiz (sozlash)
mumkin. o'lchov parametrlarini o'rnatish.
Zichlik o'lchagichni “Sozlamalar” rejimini o'tkazish uchun “I rejimi” ekranidagi
tugmalaridan o'tish, kursorni “Sozlamalar” bandiga olib boring va ENTER kerak
bosing.
"Bitiruv" rejimi. Kalibrlash rejimida zich foydalanuvchining kalibrlash
bog'liqligi tanlanadi va asfalt-betonningligini 25 mm gacha va 150 mm gacha
chuqurlikda o'lchash uchun sozlanadi.
Zichlik o'lchagichni Bitiruv”ga o'tkazish uchun “Ishlash rejimi” ekranidagi 
tugmalaridan ruxsat, kursorni “B tugmalaridan olib boring va ENTER bosing.
Kontaktlar rejimi. Ush rejimni tanlaganingizda, ishlab chiqarishning aloqa
ma'lumotlari ko'chirish. Ush ma lumotlarni ko rish uchun “I rejimi” ekranidagi
ʼ ʻ
tugmalaridan, kursorni elementga qarama-qarshi himoyangiz kerak.
"Kontaktlar" ni bosing va ENTER bosing. Zichlik o'lchagichning displeyi
ko'rinadi:
Varo
q
O'lch Varaq Hujjat
yo'q. Imzo Sana

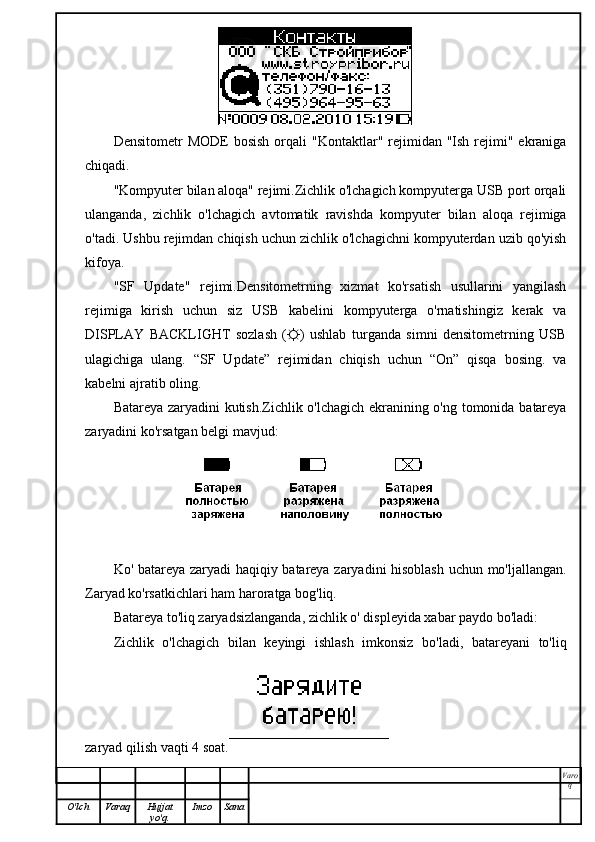

Densitometr MODE bosish orqali "Kontaktlar" rejimidan "Ish rejimi" ekraniga
chiqadi.
"Kompyuter bilan aloqa" rejimi.Zichlik o'lchagich kompyuterga USB port orqali
ulanganda, zichlik o'lchagich avtomatik ravishda kompyuter bilan aloqa rejimiga
o'tadi. Ushbu rejimdan chiqish uchun zichlik o'lchagichni kompyuterdan uzib qo'yish
kifoya.
"SF Update" rejimi.Densitometrning xizmat ko'rsatish usullarini yangilash
rejimiga kirish uchun siz USB kabelini kompyuterga o'rnatishingiz kerak va
DISPLAY BACKLIGHT sozlash (☼) ushlab turganda simni densitometrning USB
ulagichiga ulang. “SF Update” rejimidan chiqish uchun “On” qisqa bosing. va
kabelni ajratib oling.
Batareya zaryadini kutish.Zichlik o'lchagich ekranining o'ng tomonida batareya
zaryadini ko'rsatgan belgi mavjud:
Ko' batareya zaryadi haqiqiy batareya zaryadini hisoblash uchun mo'ljallangan.
Zaryad ko'rsatkichlari ham haroratga bog'liq.
Batareya to'liq zaryadsizlanganda, zichlik o' displeyida xabar paydo bo'ladi:
Zichlik o'lchagich bilan keyingi ishlash imkonsiz bo'ladi, batareyani to'liq
zaryad qilish vaqti 4 soat.
Varo
q
O'lch Varaq Hujjat
yo'q. Imzo Sana

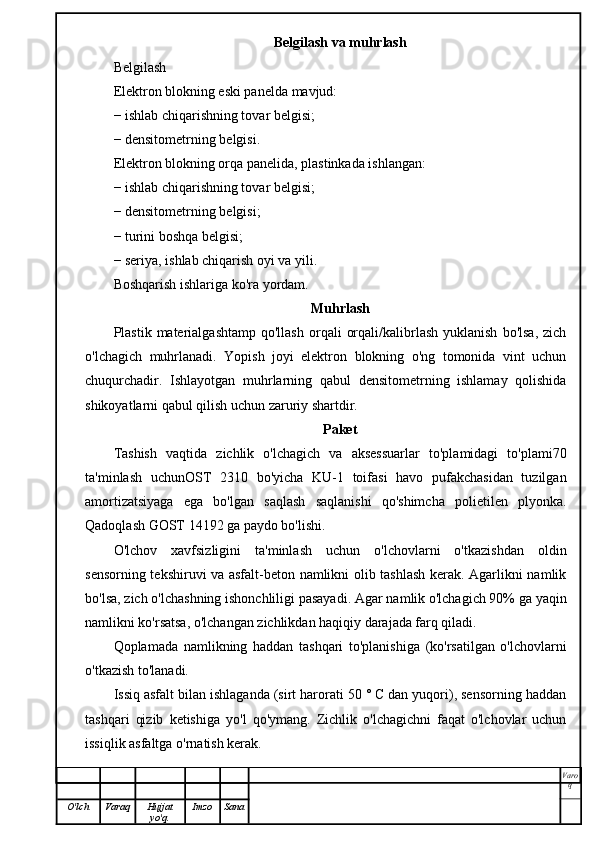

Belgilash va muhrlash
Belgilash
Elektron blokning eski panelda mavjud:
− ishlab chiqarishning tovar belgisi;
− densitometrning belgisi.
Elektron blokning orqa panelida, plastinkada ishlangan:
− ishlab chiqarishning tovar belgisi;
− densitometrning belgisi;
− turini boshqa belgisi;
− seriya, ishlab chiqarish oyi va yili.
Boshqarish ishlariga ko'ra yordam.
Muhrlash
Plastik materialgashtamp qo'llash orqali orqali/kalibrlash yuklanish bo'lsa, zich
o'lchagich muhrlanadi. Yopish joyi elektron blokning o'ng tomonida vint uchun
chuqurchadir. Ishlayotgan muhrlarning qabul densitometrning ishlamay qolishida
shikoyatlarni qabul qilish uchun zaruriy shartdir.
Paket
Tashish vaqtida zichlik o'lchagich va aksessuarlar to'plamidagi to'plami70
ta'minlash uchunOST 2310 bo'yicha KU-1 toifasi havo pufakchasidan tuzilgan
amortizatsiyaga ega bo'lgan saqlash saqlanishi qo'shimcha polietilen plyonka.
Qadoqlash GOST 14192 ga paydo bo'lishi.
O'lchov xavfsizligini ta'minlash uchun o'lchovlarni o'tkazishdan oldin
sensorning tekshiruvi va asfalt-beton namlikni olib tashlash kerak. Agarlikni namlik
bo'lsa, zich o'lchashning ishonchliligi pasayadi. Agar namlik o'lchagich 90% ga yaqin
namlikni ko'rsatsa, o'lchangan zichlikdan haqiqiy darajada farq qiladi.
Qoplamada namlikning haddan tashqari to'planishiga (ko'rsatilgan o'lchovlarni
o'tkazish to'lanadi.
Issiq asfalt bilan ishlaganda (sirt harorati 50 ° C dan yuqori), sensorning haddan
tashqari qizib ketishiga yo'l qo'ymang. Zichlik o'lchagichni faqat o'lchovlar uchun
issiqlik asfaltga o'rnatish kerak.
Varo
q
O'lch Varaq Hujjat
yo'q. Imzo Sana

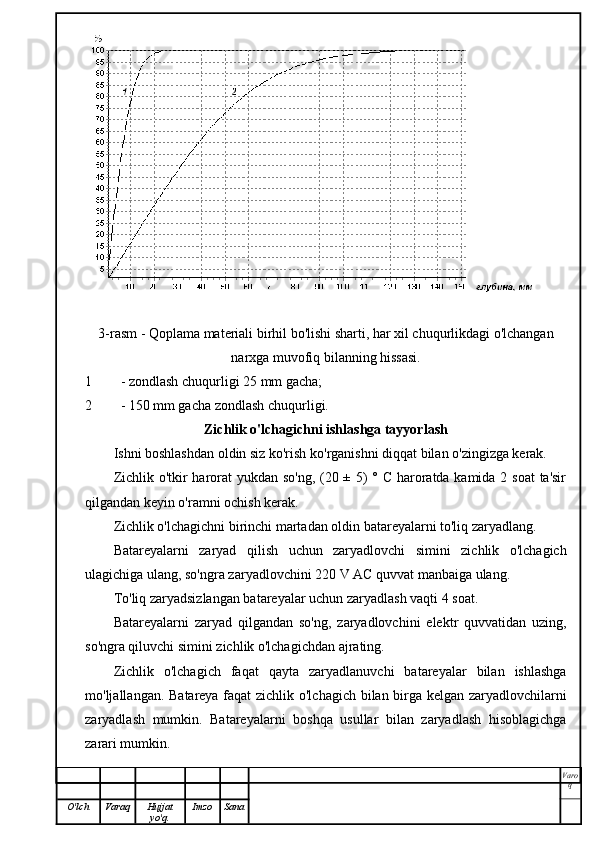

3-rasm - Qoplama materiali birhil bo'lishi sharti, har xil chuqurlikdagi o'lchangan
narxga muvofiq bilanning hissasi.
1 - zondlash chuqurligi 25 mm gacha;
2 - 150 mm gacha zondlash chuqurligi.
Zichlik o'lchagichni ishlashga tayyorlash
Ishni boshlashdan oldin siz ko'rish ko'rganishni diqqat bilan o'zingizga kerak.
Zichlik o'tkir harorat yukdan so'ng, (20 ± 5) ° C haroratda kamida 2 soat ta'sir
qilgandan keyin o'ramni ochish kerak.
Zichlik o'lchagichni birinchi martadan oldin batareyalarni to'liq zaryadlang.
Batareyalarni zaryad qilish uchun zaryadlovchi simini zichlik o'lchagich
ulagichiga ulang, so'ngra zaryadlovchini 220 V AC quvvat manbaiga ulang.
To'liq zaryadsizlangan batareyalar uchun zaryadlash vaqti 4 soat.
Batareyalarni zaryad qilgandan so'ng, zaryadlovchini elektr quvvatidan uzing,
so'ngra qiluvchi simini zichlik o'lchagichdan ajrating.
Zichlik o'lchagich faqat qayta zaryadlanuvchi batareyalar bilan ishlashga
mo'ljallangan. Batareya faqat zichlik o'lchagich bilan birga kelgan zaryadlovchilarni
zaryadlash mumkin. Batareyalarni boshqa usullar bilan zaryadlash hisoblagichga
zarari mumkin.
Varo
q
O'lch Varaq Hujjat
yo'q. Imzo Sana

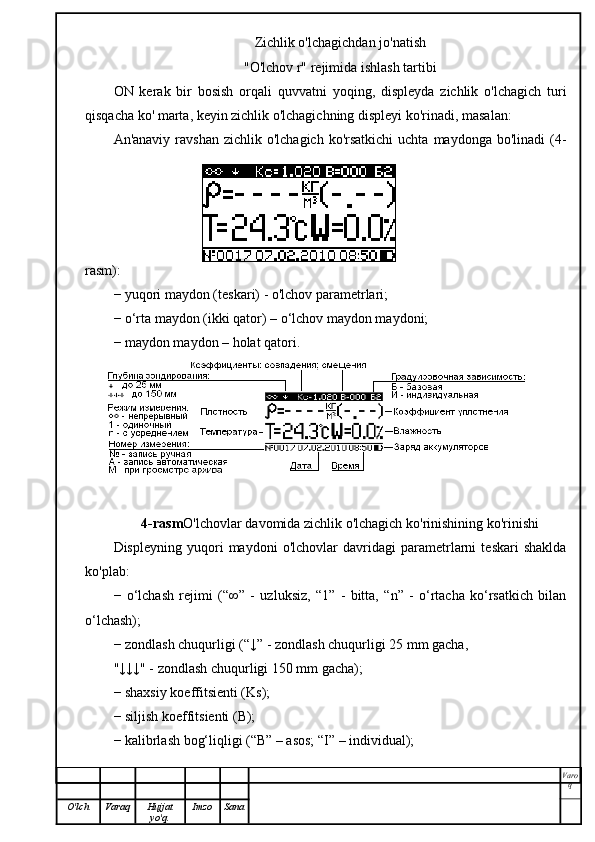

Zichlik o'lchagichdan jo'natish
"O'lchov r" rejimida ishlash tartibi
ON kerak bir bosish orqali quvvatni yoqing, displeyda zichlik o'lchagich turi
qisqacha ko' marta, keyin zichlik o'lchagichning displeyi ko'rinadi, masalan:
An'anaviy ravshan zichlik o'lchagich ko'rsatkichi uchta maydonga bo'linadi (4-
rasm):
− yuqori maydon (teskari) - o'lchov parametrlari;
− o‘rta maydon (ikki qator) – o‘lchov maydon maydoni;
− maydon maydon – holat qatori.
4-rasm O'lchovlar davomida zichlik o'lchagich ko'rinishining ko'rinishi
Displeyning yuqori maydoni o'lchovlar davridagi parametrlarni teskari shaklda
ko'plab:
− o‘lchash rejimi (“∞” - uzluksiz, “1” - bitta, “n” - o‘rtacha ko‘rsatkich bilan
o‘lchash);
− zondlash chuqurligi (“↓” - zondlash chuqurligi 25 mm gacha,
"↓↓↓" - zondlash chuqurligi 150 mm gacha);
− shaxsiy koeffitsienti (Ks);
− siljish koeffitsienti (B);
− kalibrlash bog‘liqligi (“B” – asos; “I” – individual);
Varo
q
O'lch Varaq Hujjat
yo'q. Imzo Sana

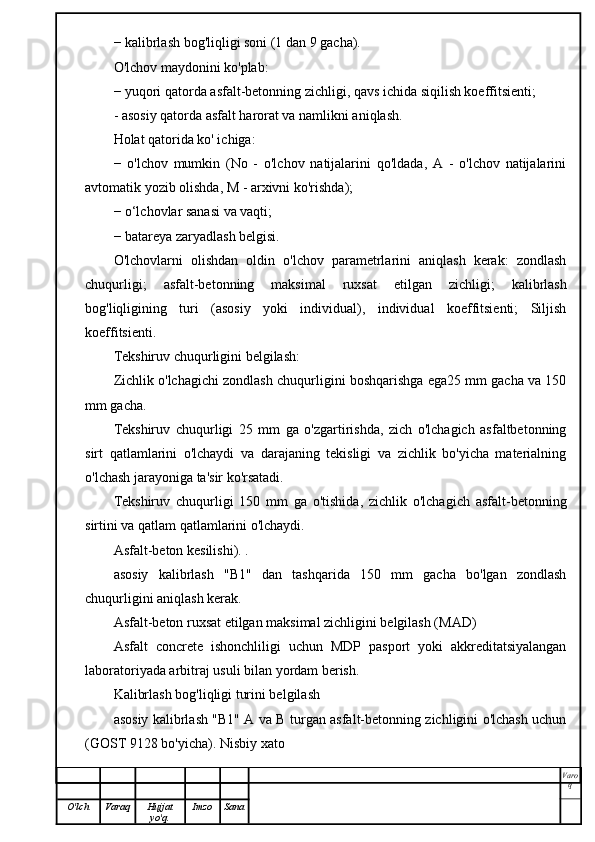

− kalibrlash bog'liqligi soni (1 dan 9 gacha).
O'lchov maydonini ko'plab:
− yuqori qatorda asfalt-betonning zichligi, qavs ichida siqilish koeffitsienti;
- asosiy qatorda asfalt harorat va namlikni aniqlash.
Holat qatorida ko' ichiga:
− o'lchov mumkin (No - o'lchov natijalarini qo'ldada, A - o'lchov natijalarini
avtomatik yozib olishda, M - arxivni ko'rishda);
− o‘lchovlar sanasi va vaqti;
− batareya zaryadlash belgisi.
O'lchovlarni olishdan oldin o'lchov parametrlarini aniqlash kerak: zondlash
chuqurligi; asfalt-betonning maksimal ruxsat etilgan zichligi; kalibrlash
bog'liqligining turi (asosiy yoki individual), individual koeffitsienti; Siljish
koeffitsienti.
Tekshiruv chuqurligini belgilash:
Zichlik o'lchagichi zondlash chuqurligini boshqarishga ega25 mm gacha va 150
mm gacha.
Tekshiruv chuqurligi 25 mm ga o'zgartirishda, zich o'lchagich asfaltbetonning
sirt qatlamlarini o'lchaydi va darajaning tekisligi va zichlik bo'yicha materialning
o'lchash jarayoniga ta'sir ko'rsatadi.
Tekshiruv chuqurligi 150 mm ga o'tishida, zichlik o'lchagich asfalt-betonning
sirtini va qatlam qatlamlarini o'lchaydi.
Asfalt-beton kesilishi). .
asosiy kalibrlash "B1" dan tashqarida 150 mm gacha bo'lgan zondlash
chuqurligini aniqlash kerak.
Asfalt-beton ruxsat etilgan maksimal zichligini belgilash (MAD)
Asfalt concrete ishonchliligi uchun MDP pasport yoki akkreditatsiyalangan
laboratoriyada arbitraj usuli bilan yordam berish.
Kalibrlash bog'liqligi turini belgilash
asosiy kalibrlash "B1" A va B turgan asfalt-betonning zichligini o'lchash uchun
(GOST 9128 bo'yicha). Nisbiy xato
Varo
q
O'lch Varaq Hujjat
yo'q. Imzo Sana

Ush kalibrlash bo'yicha zichlik o'lchovlarining aniqligi ± 2,5% ni tashkil qiladi.
Individual bitiruv qo' natijalari:
− boshqa, oz miqdorda olinadi (V, D turlari) zichlikni o‘lchash uchun;
- o'ziga xos asfalt-betonning zichligini o'lchashning aniqligini aniqlash.
Uch kalibrlash bo'yicha zichlik o'lchovlarining nisbiy xatosi ± 1,5% ni tashkil
qiladi.
samarali 2.3.4-bandga va A qo'shimchasiga yoki qurilmaga individual
kalibrlashni faqat laboratoriyada (arbitraj usulida) va asfalt-betonning yadrolari
zichlik o'lchagichlarining zichligini parallel ravishda o'lchash vositalari mavjud
bo'ladi. .
Individual kalibrlash faqat o'ziga xos asfalt-beton uchun, u darajasi zichlik
o'lchovlari natijalariga ko'ra ko'rsatkich.
Shaxsiy kalibrlashdan boshqaruvda, qurilmada o'zgartirish zondlash chuqurligi
ushbu individual kalibrlash darajasi zondlash chuqurligiga to'g'ri kelishiga e'tibor
berishingiz kerak.
Tasodifiylik va qarama-qarshilik koeffitsientlarini o'rnatish
"B1" asosida kalibrlash bo'yicha A va B (GOST 9128 bo'yicha) asfalt-betonning
zichligini o'lchashda va joy almashish koeffitsientlarini tozalash shart emas.
Bu koeffitsientlar asosli yoki individual kalibrlashni sozlash uchun qo'llanilishi
kerak, agar laboratoriyada (arbitraj bilan) va zichlik o'lchagich bilan asfalt-betonning
yadrolari yoki kesmalarining zichligini parallel ravishda o'lchash imkoniyatlari
mavjud bo'lsa.
asosiy yoki individual kalibrlash munosabati bilan zichlik o'lgichni sozlash
bo'yicha tavsiyalar 2-ilovada joy.
O'lchov parametrlarini (→) sozlash mumkin.
Zichlik o'lchagichning displeyi ko'rinadi:
Varo
q
O'lch Varaq Hujjat
yo'q. Imzo Sana

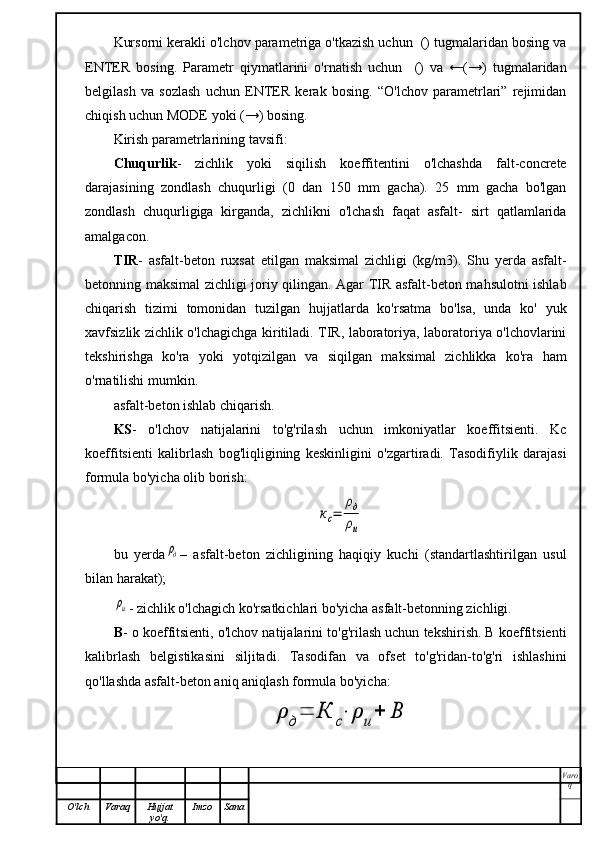

Kursorni kerakli o'lchov parametriga o'tkazish uchun () tugmalaridan bosing va 
ENTER bosing. Parametr qiymatlarini o'rnatish uchun () va ←(→) tugmalaridan
 
belgilash va sozlash uchun ENTER kerak bosing. “O'lchov parametrlari” rejimidan
chiqish uchun MODE yoki (→) bosing.
Kirish parametrlarining tavsifi:
Chuqurlik - zichlik yoki siqilish koeffitentini o'lchashda falt-concrete
darajasining zondlash chuqurligi (0 dan 150 mm gacha). 25 mm gacha bo'lgan
zondlash chuqurligiga kirganda, zichlikni o'lchash faqat asfalt- sirt qatlamlarida
amalgacon.
TIR - asfalt-beton ruxsat etilgan maksimal zichligi (kg/m3). Shu yerda asfalt-
betonning maksimal zichligi joriy qilingan. Agar TIR asfalt-beton mahsulotni ishlab
chiqarish tizimi tomonidan tuzilgan hujjatlarda ko'rsatma bo'lsa, unda ko' yuk
xavfsizlik zichlik o'lchagichga kiritiladi. TIR, laboratoriya, laboratoriya o'lchovlarini
tekshirishga ko'ra yoki yotqizilgan va siqilgan maksimal zichlikka ko'ra ham
o'rnatilishi mumkin.
asfalt-beton ishlab chiqarish.
KS - o'lchov natijalarini to'g'rilash uchun imkoniyatlar koeffitsienti. Kc
koeffitsienti kalibrlash bog'liqligining keskinligini o'zgartiradi. Tasodifiylik darajasi
formula bo'yicha olib borish:
кс=
ρд
ρи
bu yerda
ρд – asfalt-beton zichligining haqiqiy kuchi (standartlashtirilgan usul
bilan harakat);
ρи
- zichlik o'lchagich ko'rsatkichlari bo'yicha asfalt-betonning zichligi.
B - o koeffitsienti, o'lchov natijalarini to'g'rilash uchun tekshirish. B koeffitsienti
kalibrlash belgistikasini siljitadi. Tasodifan va ofset to'g'ridan-to'g'ri ishlashini
qo'llashda asfalt-beton aniq aniqlash formula bo'yicha:
ρ д= К с⋅ ρ и+ В
Varo
q
O'lch Varaq Hujjat
yo'q. Imzo Sana

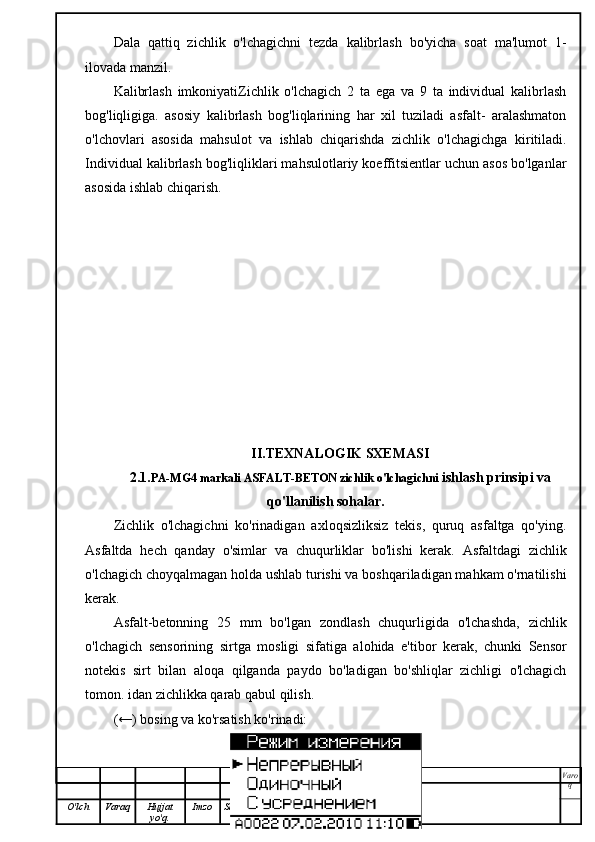

Dala qattiq zichlik o'lchagichni tezda kalibrlash bo'yicha soat ma'lumot 1-
ilovada manzil.
Kalibrlash imkoniyatiZichlik o'lchagich 2 ta ega va 9 ta individual kalibrlash
bog'liqligiga. asosiy kalibrlash bog'liqlarining har xil tuziladi asfalt- aralashmaton
o'lchovlari asosida mahsulot va ishlab chiqarishda zichlik o'lchagichga kiritiladi.
Individual kalibrlash bog'liqliklari mahsulotlariy koeffitsientlar uchun asos bo'lganlar
asosida ishlab chiqarish.
II.TEXNALOGIK SXEMASI
2.1. PA-MG4 markali ASFALT-BETON zichlik o'lchagichni ishlash prinsipi va
qo'llanilish sohalar.
Zichlik o'lchagichni ko'rinadigan axloqsizliksiz tekis, quruq asfaltga qo'ying.
Asfaltda hech qanday o'simlar va chuqurliklar bo'lishi kerak. Asfaltdagi zichlik
o'lchagich choyqalmagan holda ushlab turishi va boshqariladigan mahkam o'rnatilishi
kerak.
Asfalt-betonning 25 mm bo'lgan zondlash chuqurligida o'lchashda, zichlik
o'lchagich sensorining sirtga mosligi sifatiga alohida e'tibor kerak, chunki Sensor
notekis sirt bilan aloqa qilganda paydo bo'ladigan bo'shliqlar zichligi o'lchagich
tomon. idan zichlikka qarab qabul qilish.
(←) bosing va ko'rsatish ko'rinadi:
Varo
q
O'lch Varaq Hujjat
yo'q. Imzo Sana

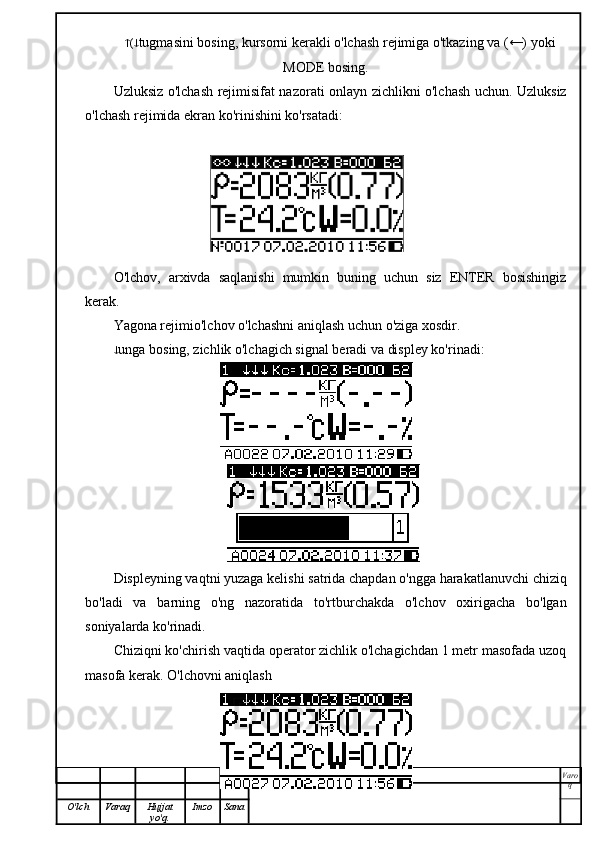

 (  tugmasini bosing, kursorni kerakli o'lchash rejimiga o'tkazing va (←) yoki
MODE bosing.
Uzluksiz o'lchash rejimisifat nazorati onlayn zichlikni o'lchash uchun. Uzluksiz
o'lchash rejimida ekran ko'rinishini ko'rsatadi:
O'lchov, arxivda saqlanishi mumkin buning uchun siz ENTER bosishingiz
kerak.
Yagona rejimio'lchov o'lchashni aniqlash uchun o'ziga xosdir.
 unga bosing, zichlik o'lchagich signal beradi va displey ko'rinadi:
Displeyning vaqtni yuzaga kelishi satrida chapdan o'ngga harakatlanuvchi chiziq
bo'ladi va barning o'ng nazoratida to'rtburchakda o'lchov oxirigacha bo'lgan
soniyalarda ko'rinadi.
Chiziqni ko'chirish vaqtida operator zichlik o'lchagichdan 1 metr masofada uzoq
masofa kerak. O'lchovni aniqlash
Varo
q
O'lch Varaq Hujjat
yo'q. Imzo Sana

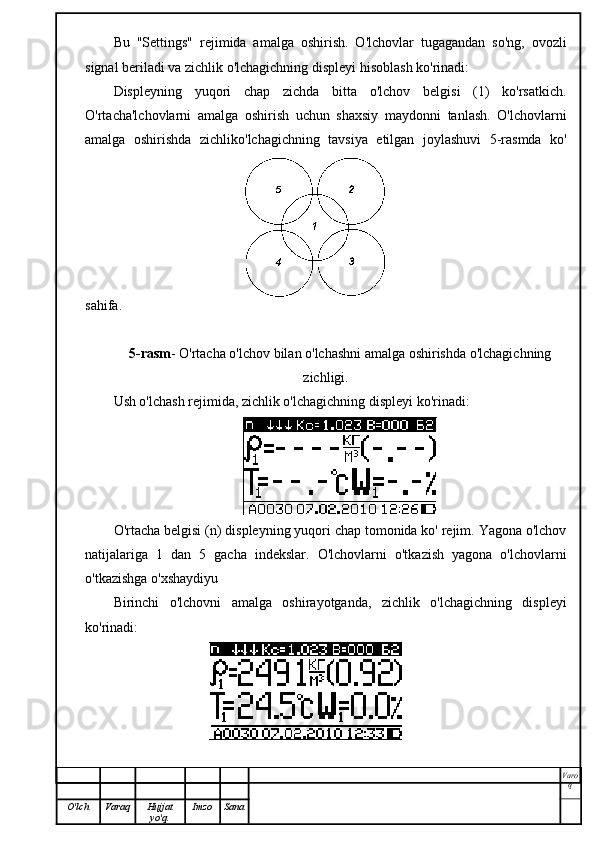

Bu "Settings" rejimida amalga oshirish. O'lchovlar tugagandan so'ng, ovozli
signal beriladi va zichlik o'lchagichning displeyi hisoblash ko'rinadi:
Displeyning yuqori chap zichda bitta o'lchov belgisi (1) ko'rsatkich.
O'rtacha'lchovlarni amalga oshirish uchun shaxsiy maydonni tanlash. O'lchovlarni
amalga oshirishda zichliko'lchagichning tavsiya etilgan joylashuvi 5-rasmda ko'
sahifa.
5-rasm - O'rtacha o'lchov bilan o'lchashni amalga oshirishda o'lchagichning
zichligi.
Ush o'lchash rejimida, zichlik o'lchagichning displeyi ko'rinadi:
O'rtacha belgisi (n) displeyning yuqori chap tomonida ko' rejim. Yagona o'lchov
natijalariga 1 dan 5 gacha indekslar. O'lchovlarni o'tkazish yagona o'lchovlarni
o'tkazishga o'xshaydiyu
Birinchi o'lchovni amalga oshirayotganda, zichlik o'lchagichning displeyi
ko'rinadi:
Varo
q
O'lch Varaq Hujjat
yo'q. Imzo Sana

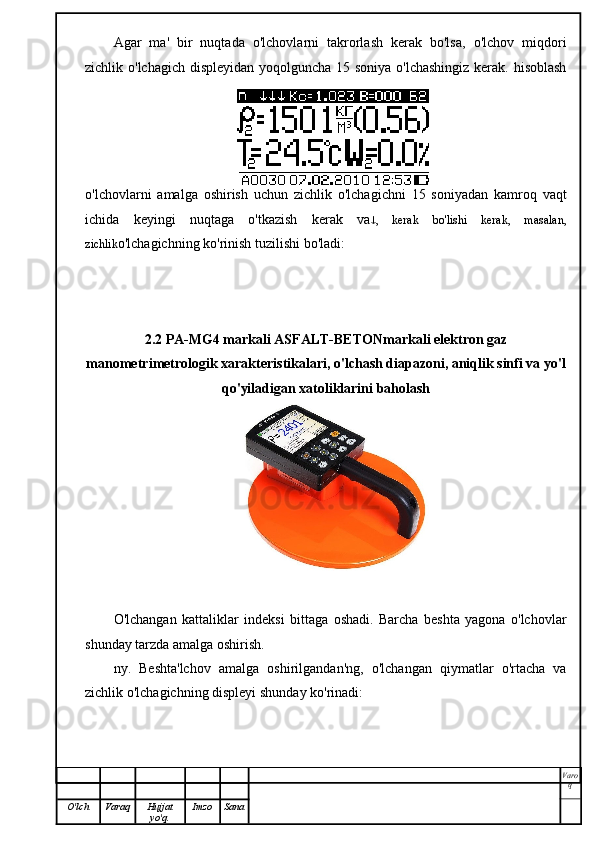

Agar ma' bir nuqtada o'lchovlarni takrorlash kerak bo'lsa, o'lchov miqdori
zichlik o'lchagich displeyidan yoqolguncha 15 soniya o'lchashingiz kerak. hisoblash
o'lchovlarni amalga oshirish uchun zichlik o'lchagichni 15 soniyadan kamroq vaqt
ichida keyingi nuqtaga o'tkazish kerak va  , kerak bo'lishi kerak, masalan,
zichlik o'lchagichning ko'rinish tuzilishi bo'ladi:
2.2 PA-MG4 markali ASFALT-BETON markali elektron gaz
manometri metrologik xarakteristikalari, o'lchash diapazoni, aniqlik sinfi va yo'l
qo'yiladigan xatoliklarini baholash
O'lchangan kattaliklar indeksi bittaga oshadi. Barcha beshta yagona o'lchovlar
shunday tarzda amalga oshirish.
ny. Beshta'lchov amalga oshirilgandan'ng, o'lchangan qiymatlar o'rtacha va
zichlik o'lchagichning displeyi shunday ko'rinadi:
Varo
q
O'lch Varaq Hujjat
yo'q. Imzo Sana

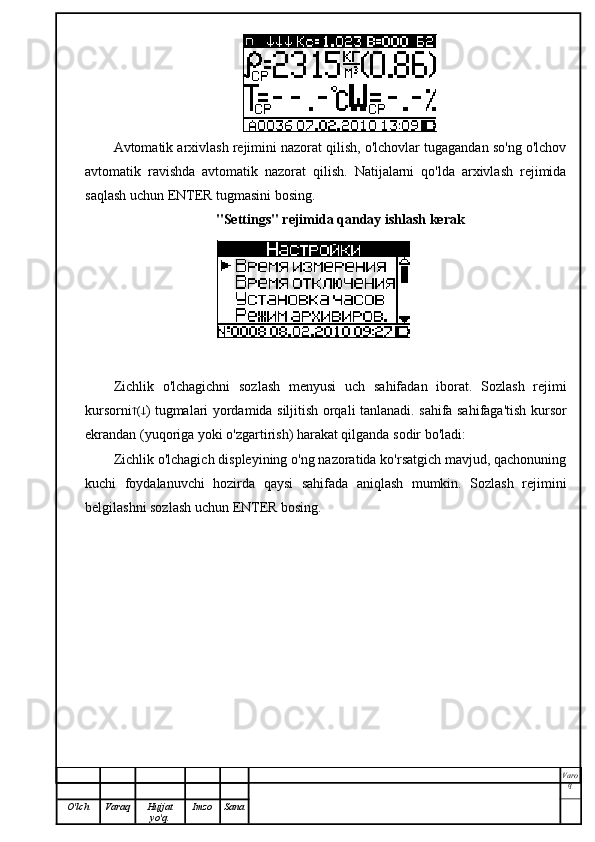

Avtomatik arxivlash rejimini nazorat qilish, o'lchovlar tugagandan so'ng o'lchov
avtomatik ravishda avtomatik nazorat qilish. Natijalarni qo'lda arxivlash rejimida
saqlash uchun ENTER tugmasini bosing.
"Settings" rejimida qanday ishlash kerak
Zichlik o'lchagichni sozlash menyusi uch sahifadan iborat. Sozlash rejimi
kursorni  (  ) tugmalari yordamida siljitish orqali tanlanadi. sahifa sahifaga'tish kursor
ekrandan (yuqoriga yoki o'zgartirish) harakat qilganda sodir bo'ladi:
Zichlik o'lchagich displeyining o'ng nazoratida ko'rsatgich mavjud, qachonuning
kuchi foydalanuvchi hozirda qaysi sahifada aniqlash mumkin. Sozlash rejimini
belgilashni sozlash uchun ENTER bosing.
Varo
q
O'lch Varaq Hujjat
yo'q. Imzo Sana

2.3.2.2 O'lchashvaqti.O'lchovlar vaqtida foydalanuvchining zichlik o'lchagich
yaqinida qo'shimcha o'lchov xatolariga olib kelishi mumkin. "O'lchov vaqti"i bandida
vaqtni 1 dan 9 sekundgacha o'rnating, bu vaqt oralig'ida operator zichlik
o'lchagichdan kamida bir metr masofada masofani bosib o'tish kerak (bitta o'lchov
rejimi va o'rtacha o'lchash rejimi). Bu elementni tanlaganingizda, zichlik
o'lchagichning displeyi ko'rinadi, masalan:
O'lchov vaqtining yordamini o'lchash uchun ENTER kerak bosing,  (  )
tugmalaridan kerakli o'lchash vaqtini belgilang va belgilash uchun ENTER kerak bosing. Kiritilgan
qiymatni bekor qilish uchun MODE bosing.
O'chirish vaqti.Batareya quvvatini saqlash uchun densitometr kam quvvat
iste'moli rejimiga ega (sensorli emitent o'chirilgan, densitometr displeyida "Ishlash
rejimi" menyusi paydo bo'ladi) va o'z-o'zini o'chirish rejimi. Kam quvvat rejimi va
o'z-o'zidan o'chirish rejimi ma'lum vaqtdan keyin sodir bo'ladi.
Kam quvvat rejimi "Energiyani saqlash" bandida ko' kuch vaqtdan so'ng
avtomatik ravshanlanadi yoqiladi va zichlik o'lchagich "O'chirish" bandida ko' kuch
vaqtdan keyin o'chiriladi, agar bu vaqt hech qanday o'lchov o' tkazilmagan bo'lsa. va
zichlik o'lchagich tugmalari bosilmadi.
Varo
q
O'lch Varaq Hujjat
yo'q. Imzo Sana

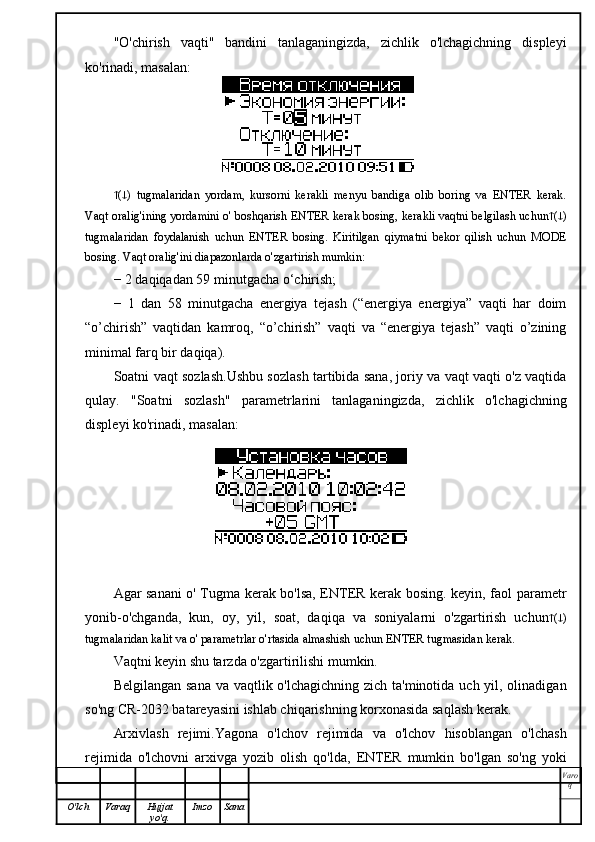

"O'chirish vaqti" bandini tanlaganingizda, zichlik o'lchagichning displeyi
ko'rinadi, masalan:
 (  ) tugmalaridan yordam, kursorni kerakli menyu bandiga olib boring va ENTER kerak.
Vaqt oralig'ining yordamini o' boshqarish ENTER kerak bosing, kerakli vaqtni belgilash uchun  (  )
tugmalaridan foydalanish uchun ENTER bosing. Kiritilgan qiymatni bekor qilish uchun MODE
bosing. Vaqt oralig'ini diapazonlarda o'zgartirish mumkin:
− 2 daqiqadan 59 minutgacha o‘chirish;
− 1 dan 58 minutgacha energiya tejash (“energiya energiya” vaqti har doim
“o’chirish” vaqtidan kamroq, “o’chirish” vaqti va “energiya tejash” vaqti o’zining
minimal farq bir daqiqa).
Soatni vaqt sozlash.Ushbu sozlash tartibida sana, joriy va vaqt vaqti o'z vaqtida
qulay. "Soatni sozlash" parametrlarini tanlaganingizda, zichlik o'lchagichning
displeyi ko'rinadi, masalan:
Agar sanani o' Tugma kerak bo'lsa, ENTER kerak bosing. keyin, faol parametr
yonib-o'chganda, kun, oy, yil, soat, daqiqa va soniyalarni o'zgartirish uchun  (  )
tugmalaridan kalit va o' parametrlar o'rtasida almashish uchun ENTER tugmasidan kerak.
Vaqtni keyin shu tarzda o'zgartirilishi mumkin.
Belgilangan sana va vaqtlik o'lchagichning zich ta'minotida uch yil, olinadigan
so'ng CR-2032 batareyasini ishlab chiqarishning korxonasida saqlash kerak.
Arxivlash rejimi.Yagona o'lchov rejimida va o'lchov hisoblangan o'lchash
rejimida o'lchovni arxivga yozib olish qo'lda, ENTER mumkin bo'lgan so'ng yoki
Varo
q
O'lch Varaq Hujjat
yo'q. Imzo Sana

avtomatik rejimda (o'lchov tugagandan so'ng, ENTER tugmasi bosilmaydi) amalga
oshirish mumkin. Sozlamalar elementini belgilashda
"Arxivlash rejimi" zichlik o'lchagich displeyi ko'rinadi, masalan:
 (  ) tugmalaridan xavfsiz, o'lchov vositalarini arxivga yozib olish uchun kursorni kerakli
rejimga o'tkazing. Tanlovingiz uchun ENTER bosing. Uch buyum elementidan chiqish uchun
MODE bosing.
O'lchov rejimi.Ushbu tarzda bandida 2.3.1.5-bandga o'xshash tarzda amalga
oshirish.
O'lchov parametrlari. Ushbu narsa bandida 2.3.1.6-bandga o'xshash tarzda
amalga oshirish.
"Arxiv" rejimida qanday ishlash kerak
Display oxirgi saqlangan o'lchov natijalarini ko'rish, masalan:
Arxiv tarkibini ko'rish uchun  (  ) tugmalarini bosishingiz kerak.
Displayydagi ENTER qisqa bosish orqali
Zichlik o'lchagichi o'lchov parametrlari haqidagi ma'lumotlarni ko'rsatishi
mumkin, masalan:
Varo
q
O'lch Varaq Hujjat
yo'q. Imzo Sana

Agar o'rtacha o'lchovlar natijasi arxiv katakchasida saqlangan bo'lsa, zichlik
o'lchagich displeyida zichlik va siqilish koeffitsientining o'rtacha ko'rsatkichga olib,
masalan:
ENTER kerak bo'lgandan so'ng, o'lchov parametrlari zichlik o'lchagich
displeyida ko'rinish. ENTER kerak yana bir marta bosganingizda, zichlik o'lchagich
displeyida o'lchangan zichlikning barcha oraliq narxlari ko'proq, masalan:
sizning safar “ENTER” qisqa bo'lganingizda displeyda harorat va namlikning
barcha oraliq qiymatlari ko'r, masalan:
Varo
q
O'lch Varaq Hujjat
yo'q. Imzo Sana

“ENTER” tugmachasini yana qisqa bosish bilan displey qaytadan ko'r: o'rtacha
zichlik; variantlario'lchovlar; zichlik va siqilish koeffitsientining oraliq qiymatlari;
Harorat va namlikning oraliq qiymatlari va boshqalar.
Agar arxivda hech qanday yozuv bo'lmasa, zichlik o'lchagichning displeyi
topilgan shaklni oladi:
Agar arxivda harakat harakat qilish kerak bo'lsa (→) bosish kerak:
Keyin  (  ) va ← (→) tugmalaridan qulf, hujayra parolini kiriting va “ENTER” tugmasini
bosing. Zichlik o zbekchagichning displeyida raqam bilan arxiv katakchasining tarkibi ko ' .
Arxivni tozalash uchun (←) bosing. Zichlik o'lchagichning displeyi ko'rinadi:
Kursorni kerakli qatorga olib borish uchun  (  ) tugmalaridan bosing va ENTER
bosing.
Arxiv katakchasini o'chirish yoki butun arxivni tozalashda zichlik o'lchagich
displeyida xabar ko'chirish:
Arxivni tozalash harakatini yoki bekor qilish uchun  (  ) tugmalaridan bosing va
ENTER bosing.
Varo
q
O'lch Varaq Hujjat
yo'q. Imzo Sana

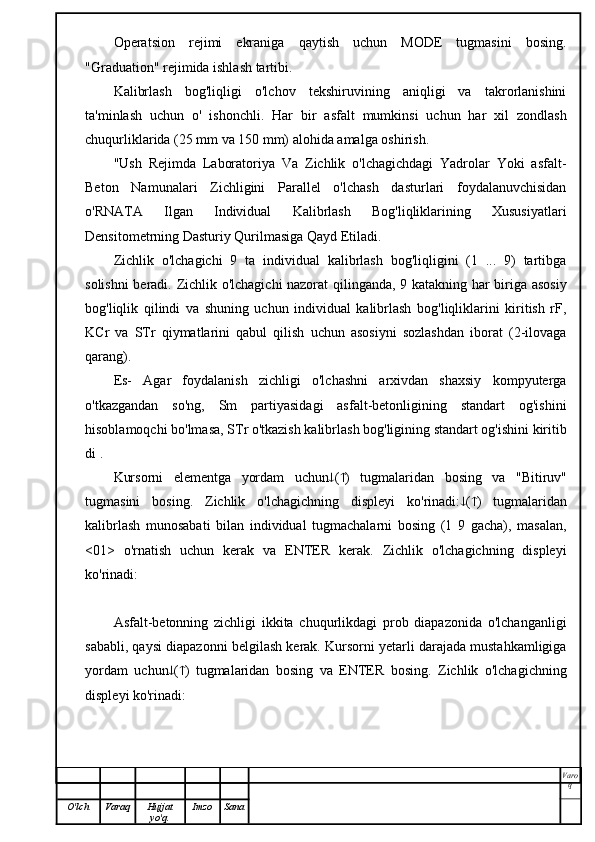

Operatsion rejimi ekraniga qaytish uchun MODE tugmasini bosing.
"Graduation" rejimida ishlash tartibi.
Kalibrlash bog'liqligi o'lchov tekshiruvining aniqligi va takrorlanishini
ta'minlash uchun o' ishonchli. Har bir asfalt mumkinsi uchun har xil zondlash
chuqurliklarida (25 mm va 150 mm) alohida amalga oshirish.
"Ush Rejimda Laboratoriya Va Zichlik o'lchagichdagi Yadrolar Yoki asfalt-
Beton Namunalari Zichligini Parallel o'lchash dasturlari foydalanuvchisidan
o'RNATA Ilgan Individual Kalibrlash Bog'liqliklarining Xususiyatlari
Densitometrning Dasturiy Qurilmasiga Qayd Etiladi.
Zichlik o'lchagichi 9 ta individual kalibrlash bog'liqligini (1 ... 9) tartibga
solishni beradi. Zichlik o'lchagichi nazorat qilinganda, 9 katakning har biriga asosiy
bog'liqlik qilindi va shuning uchun individual kalibrlash bog'liqliklarini kiritish rF,
KCr va STr qiymatlarini qabul qilish uchun asosiyni sozlashdan iborat (2-ilovaga
qarang).
Es- Agar foydalanish zichligi o'lchashni arxivdan shaxsiy kompyuterga
o'tkazgandan so'ng, Sm partiyasidagi asfalt-betonligining standart og'ishini
hisoblamoqchi bo'lmasa, STr o'tkazish kalibrlash bog'ligining standart og'ishini kiritib
di .
Kursorni elementga yordam uchun  (  ) tugmalaridan bosing va "Bitiruv"
tugmasini bosing. Zichlik o'lchagichning displeyi ko'rinadi:  (  ) tugmalaridan
kalibrlash munosabati bilan individual tugmachalarni bosing (1 9 gacha), masalan,
<01> o'rnatish uchun kerak va ENTER kerak. Zichlik o'lchagichning displeyi
ko'rinadi:
Asfalt-betonning zichligi ikkita chuqurlikdagi prob diapazonida o'lchanganligi
sababli, qaysi diapazonni belgilash kerak. Kursorni yetarli darajada mustahkamligiga
yordam uchun  (  ) tugmalaridan bosing va ENTER bosing. Zichlik o'lchagichning
displeyi ko'rinadi:
Varo
q
O'lch Varaq Hujjat
yo'q. Imzo Sana

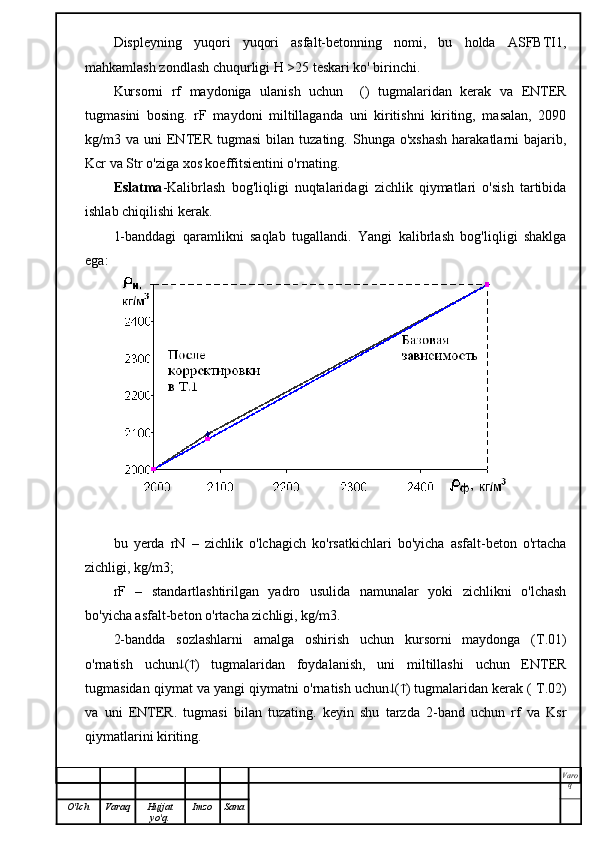

Displeyning yuqori yuqori asfalt-betonning nomi, bu holda ASFBTI1,
mahkamlash zondlash chuqurligi H >25 teskari ko' birinchi.
Kursorni rf maydoniga ulanish uchun () tugmalaridan kerak va ENTER 
tugmasini bosing. rF maydoni miltillaganda uni kiritishni kiriting, masalan, 2090
kg/m3 va uni ENTER tugmasi bilan tuzating. Shunga o'xshash harakatlarni bajarib,
Kcr va Str o'ziga xos koeffitsientini o'rnating.
Eslatma -Kalibrlash bog'liqligi nuqtalaridagi zichlik qiymatlari o'sish tartibida
ishlab chiqilishi kerak.
1-banddagi qaramlikni saqlab tugallandi. Yangi kalibrlash bog'liqligi shaklga
ega:
bu yerda rN – zichlik o'lchagich ko'rsatkichlari bo'yicha asfalt-beton o'rtacha
zichligi, kg/m3;
rF – standartlashtirilgan yadro usulida namunalar yoki zichlikni o'lchash
bo'yicha asfalt-beton o'rtacha zichligi, kg/m3.
2-bandda sozlashlarni amalga oshirish uchun kursorni maydonga (T.01)
o'rnatish uchun  (  ) tugmalaridan foydalanish, uni miltillashi uchun ENTER
tugmasidan qiymat va yangi qiymatni o'rnatish uchun  (  ) tugmalaridan kerak ( T.02)
va uni ENTER. tugmasi bilan tuzating. keyin shu tarzda 2-band uchun rf va Ksr
qiymatlarini kiriting.
Varo
q
O'lch Varaq Hujjat
yo'q. Imzo Sana

1 va 2-bandlarda to'g'rilangan bog'liqlik shaklni oladi:
Zichlik o'lchagich 1500 ... 3500 kg / m3 oralig'ida 1 dan 9 gacha bo'lgan bir
qator sozlash nuqtalari bilan asosiy qaramlikni oshirishga imkon beradi.
"Settings"Mode" bosish orqali sodir bo'ladi.
samaraliga qulaylik uchun zichlik o'lchagich kompyuterdan kalibrlash
bog'liqligini aniqlash dasturi bilan ta'minlangan.
Dastur sizga yordam beradi:
− avtomatik yuklangan koeffitsientlarini densitometrga oshirish;
− asfalt-beton ishlab chiqarish nomini kiritish (14 belgigacha):
− olingan bog'liqlikning grafigini ko'rsatish. Kalibrlash dasturi bilan ishlashning
tavsifi yordam faylida.
Kalibrlash dasturi bilan ishlashning tavsifi yordam faylida.
"Kompyuter bilan aloqa" rejimida ishlash tartibi
Kompyuter tizimiga qo'yiladigan talablar
Dasturni ishga tushirish uchun sizga talablarga javob beradigan tizim kerak
bo'ladi:
- operatsion tizim Windows 2000, ME, XP, 7, 8, 8.1 Microsoft Corp;
- bitta bepul USB port.
Ma'lumotlar uchun standart USB port xotirasi. Ulanish uchun bepul USB port
kerak. Zichlik o'lchagich bilan ta'minlangan kabelni kompyuterga, uning uchun esa
tezkor zichlik o'lchagichga ulang.
Varo
q
O'lch Varaq Hujjat
yo'q. Imzo Sana

Zichlik o'lchagich kompyuterga USB port orqali ulanganda, zichlik o'lchagich
avtomatik ravishdagi kompyuter bilan aloqa rejimiga o'tadi.
Dasturning maqsadi, o'rnatilishi va olinishi
Dasturning maqsadi
Ma'lumotlarni uzatish dasturi SKB MChJning PA-MG4 asfalt-beton zichlik
o'lchagichi bilan birgalikda ishlash uchun mo'ljallangan.
Stroypribor". Dastur zichlik o'lchagich arxivida tartibga solingan ma'lumotlarni
kompyuterga o'tkazadi.
Dasturni o'rnatish Dasturni o'rnatish uchun siz amallarni saqlashingiz kerak:
− saqlash muhitini qurilma bilan birga kelgan korxona ta'minot (USB flesh-disk)
bilan shaxsiy kompyuterga ulang;
− tayyorlangan muhitda “Dasturlar” jildini oching;
− zichlik o‘lchagich (PA-MG4) nomi yozilgan papkani topping va oching;
− Install.exe faylini ishga tushirish orqali o'rnatishni tuzatish. Yuklab olingandan
so'ng, "Extract" bosing. O'rnatish tugallangach, dastur "Ishga yordam" menyusida -
"Dasturlar" da mavjud bo'ladi.
– “Stroypribor” - “PA-MG4”.
Dastur usullari:
- har bir o'lchov uchun ma'lumotlarni ko'rish va "Eslatma" maydoniga xizmat
ma'lumotlarini hisoblash;
- hisobotlarni chop etish;
– hisobotlarni Excelga eksport qilish;
- Surfer-ga ma'lumotlarni eksport qilish.
USB ulanishini sozlash
USB qurilmalarini o'rnatish uchun zichlik o'lchagichni USB port orqali
kompyuteringizga u yaratish kerak. Aloqa dasturi bilan birga kelgan USB drayverini
o'rnating. Avtomatik drayverni o'rnatish:
Windows OS yangi qurilmani aniqlagandan so'ng, drayverlarni o'rnatish ustasida
(5-rasmga qarang) USB drayveri (X:/Programs/USB drayveri/) bilan jildni
ko'rsatishingiz kerak va "Keyingi" kerak bosing (6-rasmga qarang) . ).
Varo
q
O'lch Varaq Hujjat
yo'q. Imzo Sana

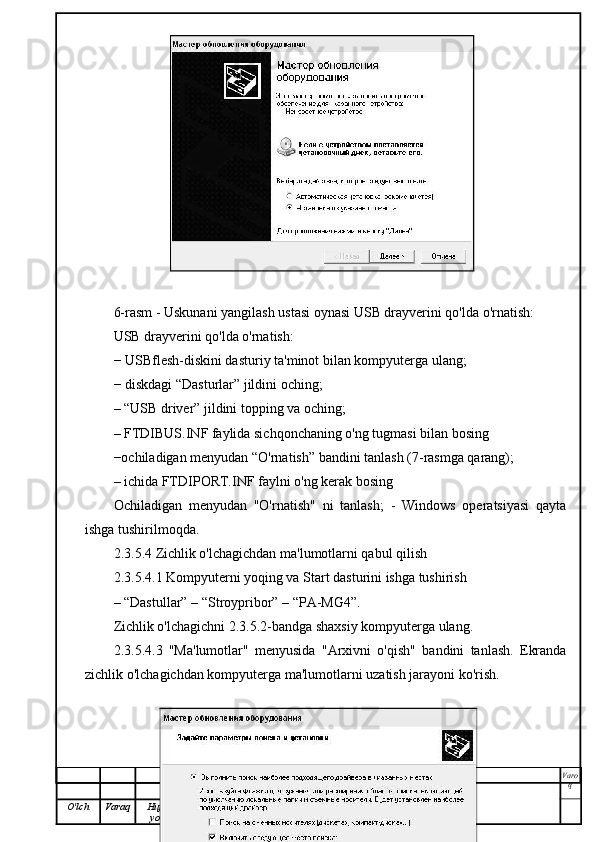

6-rasm - Uskunani yangilash ustasi oynasi USB drayverini qo'lda o'rnatish:
USB drayverini qo'lda o'rnatish:
− USBflesh-diskini dasturiy ta'minot bilan kompyuterga ulang;
− diskdagi “Dasturlar” jildini oching;
– “USB driver” jildini topping va oching;
– FTDIBUS.INF faylida sichqonchaning o'ng tugmasi bilan bosing
−ochiladigan menyudan “O'rnatish” bandini tanlash (7-rasmga qarang);
– ichida FTDIPORT.INF faylni o'ng kerak bosing
Ochiladigan menyudan "O'rnatish" ni tanlash; - Windows operatsiyasi qayta
ishga tushirilmoqda.
2.3.5.4 Zichlik o'lchagichdan ma'lumotlarni qabul qilish
2.3.5.4.1 Kompyuterni yoqing va Start dasturini ishga tushirish
– “Dastullar” – “Stroypribor” – “PA-MG4”.
Zichlik o'lchagichni 2.3.5.2-bandga shaxsiy kompyuterga ulang.
2.3.5.4.3 "Ma'lumotlar" menyusida "Arxivni o'qish" bandini tanlash. Ekranda
zichlik o'lchagichdan kompyuterga ma'lumotlarni uzatish jarayoni ko'rish.
Varo
q
O'lch Varaq Hujjat
yo'q. Imzo Sana

7 – rasm O'rnatish uchun drayverni o'yin oynasi
8-rasm - drayverni qo'lda o'rnatish oynasi
Uzatilgandan, ma'lumotlar jadvalda ko'rsatilgan. Endi hajmi:
- keraksiz ma'lumotlarni o'chirish;
- eslatma qo'shing;
– Excelga eksport qilish;
– Surferga eksport qilish;
- hisobotni chop etish.
Dastur bilan ishlashning yordam tavsifi “Ishga yordamlar” - “Dasturlar” -
“Stroypribor” - “Yordam” - “Yordam - “PA-MG4” faylida.
Ma'lumotlarni uzatishda, kompyuterda nosozlik yuzaga kelsa ekranida “Zichlik
o'lchagich aniqlanmadi” degan bo'ladi. Zichlik o'lchagich ko'rilishga imkon
to'g'ridan-to'g'ri ulanganligini va zichlik o'lchagichning shaxsiy kompyuter bilan
aloqa rejimida ishonch hosil qiling. Bunday holda siz zichlik o'lchagichning
Varo
q
O'lch Varaq Hujjat
yo'q. Imzo Sana

ulanishini, kabelning yaxlitligini va zichlik o'lchagich ulangan kompyuterning USB
portining funksionalligini ta'minlashingiz kerak va ma'lumotlarni qabul qilish uchun
yana urinib ko'ring. Rejimdan chiqish uchun zichlik o'lchagichni kompyuterdan
uzing.
2.3. PA-MG4 markali ASFALT-BETON markali qurilma uchun qo'yiladigan
talablar
S t a n d a r t m a ' l u m o t l a r
1. "Standartlashtirish, standartlashtirish va qurilishda muvofiqlikni texnik baholash
federal markazi" Federal avtonom muassasasi (FAI "FCS") tomonidan ishlab chiqilgan.
2. TC 465 "Qurilish" standartlashtirish bo'yicha texnik qo'mitasi tomonidan
kiritilgan.
3. Standartlashtirish, metrologiya va sertifikatlashtirish bo‘yicha davlatlararo
kengash tomonidan qabul qilingan (2013 yil 14 noyabrdagi 44-2013-sonli bayonnoma).
Standartni qabul qilish uchun quyidagilar ovoz berdi:
MK (ISO 3166)
004-97 ga muvofiq
mamlakatning qisqa
nomi MK (ISO 3166)
004-97 ga
muvofiq
mamlakat kodi Milliy standartlashtirish organining
qisqartirilgan nomi
Armaniston A.M. Armaniston Respublikasi Iqtisodiyot
vazirligi
Belarus BY Belarus Respublikasi Davlat standarti
Qirg'iziston KG Qirg'izistondard
Moldova M.D. Moldova - standart
Rossiya RU Rosstandart
Tojikiston T.J. “Tojikstandart”
O'zbekiston UZ “O‘zstandart”
Varo
q
O'lch Varaq Hujjat
yo'q. Imzo Sana

4. Texnik jihatdan tartibga solish va metrologiya federal agentligining 2013 yil 17
dekabrdagi 2309-sonli Davlatlararo standarti buyrug'i bilan 2014 yil 1 noyabrda Rossiya
Federatsiyasining milliy standarti sifatida kuchga kirdi.
5. GOST 9128-2009 o'rniga.
Ushbu standartning kuchga kirishi (to'xtatilishi) to'g'risidagi ma'lumotlar har oy
nashr etiladigan "Milliy standartlar" axborot indeksida e'lon qilinadi.
Ushbu standartga kiritilgan o'zgartirishlar to'g'risidagi ma'lumotlar har yili nashr
etiladigan "Milliy standartlar" axborot indeksida, o'zgartirish va qo'shimchalar matni esa
oylik nashr etiladigan "Milliy standartlar" axborot indeksida e'lon qilinadi. Ushbu
standart qayta ko'rib chiqilgan yoki bekor qilingan taqdirda, tegishli ma'lumotlar har oy
nashr etiladigan "Milliy standartlar" axborot indeksida e'lon qilinadi.
Ushbu standart asfalt-beton aralashmalari va asfalt-betonga nisbatan GOST 9128-
2009 talablarini yangilaydi va birinchi marta polimer-asfalt-beton aralashmalari va
polimer-asfalt-betonning fizik-mexanik xususiyatlarini, shu jumladan yorilishga
chidamlilik, charchoqqa chidamlilik, shtamp ko'rsatkichlarini normallashtiradi.
chuqurlik chuqurligi, shuningdek, stirol-butadien-stirol (SBS) tipidagi blok-
sopolimerlar asosidagi polimer-bitum bog'lovchilarining (BB) yopishqoqligini hisobga
olgan holda aralashmalarning don tarkibi. Rossiyada polimer-asfalt-beton
aralashmalaridan keng miqyosda foydalanish qoplamalar sifatini, ularning
chidamliligini sezilarli darajada yaxshilaydi va shuning uchun ta'mirlash xarajatlarini
kamaytiradi, yo'l tarmog'ini rivojlantirish uchun mablag'larni bo'shatadi va kam
ta'mirlanganlarni bartaraf etishni tezlashtiradi. . Hujjat iqlim sharoiti va qoplamalarning
ish sharoitlariga qarab, avtomobil yo'llarini qurish va rekonstruksiya qilishda SBS
tipidagi blok-sopolimerlar asosidagi PBB materiallaridan foydalanish bo'yicha amaldagi
me'yoriy hujjatlar va texnik hujjatlar talablarini hisobga olgan holda ishlab chiqilgan.
Ushbu standart asfalt-beton aralashmalari va asfalt-beton, SBS tipidagi blok-
kopolimerlar va ushbu aralashmalardan polimer-asfalt-beton asosidagi polimer-bitum
biriktirgichlardan foydalangan holda polimer-asfalt-beton aralashmalarini ishlab
chiqarishga qo'yiladigan talablarni belgilaydi.
Varo
q
O'lch Varaq Hujjat
yo'q. Imzo Sana

Asfalt-beton aralashmalari va asfalt-beton avtomobil yo'llari, aerodromlar, shahar
ko'chalari va maydonlari, sanoat korxonalari yo'llarining sirtlari va poydevorlarini
qurish uchun amaldagi qurilish normalari va qoidalariga muvofiq qo'llaniladi.
Avtomobil yo'llari, shahar ko'chalari va aerodromlarning yuqori qatlamlarini qurishda
asfalt-betonni qo'llash doirasi A, B va C ilovalarida keltirilgan.
Polimer asfalt-beton aralashmalari va polimer asfalt-beton joriy qurilish normalari
va qoidalariga muvofiq avtomobil yo'llari, aerodromlar, ko'priklar, shahar ko'chalari va
maydonlari uchun qoplamalarning yuqori va pastki qatlamlarini qurish uchun
ishlatiladi. Polimer-asfalt-betonni avtomobil yo'llari, shahar ko'chalari va aerodromlar
uchun qoplama qatlamlarini qurishda qo'llash doirasi K, L, M ilovalarida keltirilgan.
Ushbu standart quyidagi davlatlararo standartlarga normativ havolalardan
foydalanadi:
Mehnatni muhofaza qilish standartlari tizimi. Yong'in xavfsizligi. Umumiy talablar
GOST 12.1.005-88. Mehnatni muhofaza qilish standartlari tizimi. Ish joyining
havosiga umumiy sanitariya-gigiyena talablari
GOST 12.1.007-76. Mehnatni muhofaza qilish standartlari tizimi. Zararli
moddalar. Tasnifi va umumiy xavfsizlik talablari
GOST 12.3.002-75. Mehnatni muhofaza qilish standartlari tizimi. Ishlab chiqarish
jarayonlari. Umumiy xavfsizlik talablari
GOST 17.2.3.02-78. Tabiatni muhofaza qilish. Atmosfera. Sanoat korxonalari
tomonidan zararli moddalarning ruxsat etilgan chiqindilarini belgilash qoidalari
GOST 166-89 (ISO 3599-76). Kalibrlar. Texnik shartlar
GOST 400-80. Neft mahsulotlarini sinash uchun shisha termometrlar. Texnik
shartlar
GOST 4333-87. Neft mahsulotlari. Ochiq tigelda chaqnash va yonish haroratini
aniqlash usullari
GOST 577-68. 0,01 mm bo'linmali ko'rsatkichlarni tering. Texnik shartlar
GOST 3344-83. Yo'l qurilishi uchun maydalangan tosh va shlakli qum. Texnik
shartlar
GOST 3399-76. Tibbiy kauchuk quvurlar. Texnik shartlar
Varo
q
O'lch Varaq Hujjat
yo'q. Imzo Sana

GOST 6613-86. Kvadrat hujayralar bilan to'qilgan simli to'r. Texnik shartlar
GOST 8267-93. Qurilish ishlari uchun zich toshlardan ezilgan tosh va shag'al
GOST 8269.0-97. Qurilish ishlari uchun zich jinslar va sanoat chiqindilaridan
ezilgan tosh va shag'al. Fizikaviy va mexanik sinovlar usullari
GOST 8735-88. Qurilish ishlari uchun qum. Sinov usullari
GOST 8736-93. Qurilish ishlari uchun qum. Texnik shartlar
GOST 9533-81. Mala, pichoqlar va so'qmoqlar. Texnik shartlar
GOST 10197-70. Kallalarni o'lchash uchun stendlar va shtamplar. Texnik shartlar
GOST 11022-95. Qattiq mineral yoqilg'i. Kul tarkibini aniqlash usullari
GOST 11501-78. Neft bitumlari. Ignaning kirish chuqurligini aniqlash usuli
GOST 11503-74. Neft bitumlari. Shartli yopishqoqlikni aniqlash usuli
GOST 11504-73. Neft bitumlari. Suyuq bitumdan bug'langan erituvchi miqdorini
aniqlash usuli
GOST 11505-75. Neft bitumlari. Uzayishni aniqlash usuli
GOST 11506-73. Neft bitumlari. Yumshatish haroratini halqa va shar bo'yicha
aniqlash usuli
GOST 11507-78. Neft bitumlari. Fraas mo'rtlik temperaturasi usuli
GOST 11508-74. Neft bitumlari. Bitumning marmar va qumga yopishishini
aniqlash usuli
GOST 11955-82. Neft yo'llarining suyuq bitumlari. Texnik shartlar
GOST 12801-98. Yo'l va aerodrom qurilishi uchun organik bog'lovchilarga
asoslangan materiallar. Sinov usullari
GOST 16557-2005*. Asfalt-beton aralashmalari uchun mineral kukun. Texnik
shartlar
* Rossiya Federatsiyasida GOST R 52129-2003, GOST R 52056-2003, SP
131.13330.2012 “SNiP 23-01-99*” amal qiladi. Qurilish iqlimshunosligi”.
GOST 18180-72. Neft bitumlari. Issiqlikdan keyin massaning o'zgarishini aniqlash
usuli
GOST 22245-90. Yopishqoq neft yo'l bitumlari. Texnik shartlar
GOST 22688-77. Qurilish ohak. Sinov usullari
Varo
q
O'lch Varaq Hujjat
yo'q. Imzo Sana

GOST 23735-79. Qurilish ishlari uchun qum-shag'al aralashmalari. Texnik shartlar
GOST 26678-85. Parametrik seriyali maishiy elektr kompressorli muzlatgichlar va
muzlatgichlar. Umumiy texnik shartlar
GOST 28840-90. Materiallarni kuchlanish, siqish va egilishda sinab ko'rish uchun
mashinalar. Umumiy texnik talablar
Qurilish materiallari va mahsulotlari. Tabiiy radionuklidlarning o'ziga xos samarali
faolligini aniqlash
GOST 31424-2010. Shag'al tosh ishlab chiqarish jarayonida zich jinslarni
maydalashdan olingan metall bo'lmagan qurilish materiallari. Texnik shartlar.
Eslatma. Ushbu standartdan foydalanganda, ommaviy axborot tizimida -
Internetdagi Texnik tartibga solish va metrologiya bo'yicha Federal agentlikning rasmiy
veb-saytida yoki yillik "Milliy standartlar" axborot indeksidan foydalangan holda
ma'lumotnoma standartlarining haqiqiyligini tekshirish tavsiya etiladi. joriy yilning 1
yanvar holatiga va joriy yil uchun “Milliy standartlar” oylik axborot indeksi relizlariga
ko ra e lon qilingan. Agar mos yozuvlar standarti almashtirilsa (o'zgartirilsa), undaʻ ʼ
ushbu standartdan foydalanganda siz almashtiriladigan (o'zgartirilgan) standartga amal
qilishingiz kerak. Agar mos yozuvlar standarti almashtirilmasdan bekor qilinsa, unga
havola qilingan qoida ushbu havolaga ta'sir qilmaydigan qismda qo'llaniladi.
Ushbu standartda tegishli ta'riflar bilan quyidagi atamalar qo'llaniladi:
3.1. asfalt-beton aralashmasi: ma'lum nisbatlarda olingan va qizdirilgan holatda
aralashtirilgan bitum bilan mineral materiallar [maydalangan tosh (shag'al) va mineral
kukunli yoki unsiz qum] oqilona tanlangan aralashmasi.
3.2. asfalt-beton: Siqilgan asfalt-beton aralashmasi.
3.3. polimer-bitum bog'lovchi, PBB: Yopishqoq yo'l bitumiga asoslangan
bog'lovchi, polimerlar - stirol-butadien-stirol tipidagi blok-kopolimerlar, plastifikatorlar
va sirt faol moddalarni kiritish orqali olinadi.
3.4. polimer-asfalt-beton aralashmasi: Ushbu standart bilan tartibga solinadigan
nisbatlarda olingan, PMB bilan va qizdirilgan holatda aralashtirilgan mineral
materiallarning (maydalangan tosh, qum va mineral kukun) oqilona tanlangan
aralashmasi.
Varo
q
O'lch Varaq Hujjat
yo'q. Imzo Sana

polimer asfalt-beton: Siqilgan polimer asfalt-beton aralashmasi.
4.1. Asfalt-beton aralashmalari va asfalt-beton
4.1.1. Asfalt-beton aralashmalari (bundan buyon matnda aralashmalar deb
yuritiladi) va asfalt-beton, mineral komponent turiga qarab quyidagilarga bo'linadi:
- maydalangan tosh uchun;
- shag'al;
- qumli.
4.1.2. Amaldagi bitumning yopishqoqligiga va o'rnatish vaqtidagi haroratga qarab,
aralashmalar quyidagilarga bo'linadi:
- issiq, yopishqoq va suyuq neft yo'l bitumidan foydalangan holda tayyorlangan va
kamida 110 ° C haroratda yotqizilgan;
- sovuq, suyuq neft yo'l bitumidan foydalangan holda tayyorlangan va kamida 5 °
C haroratda yotqizilgan.
4.1.3. Aralashmalar va asfalt-betonlar, mineral donalarning eng katta hajmiga
qarab, quyidagi turlarga bo'linadi:
– don hajmi 40 mm gacha bo‘lgan dag‘al donali;
- nozik taneli 20;
- qumli 10.
4.1.4. Qoldiq g'ovaklik miqdoriga qarab, asfalt-beton quyidagi turlarga bo'linadi:
– 1,0% dan 2,5% gacha qoldiq porozlik bilan yuqori zichlik;
- zich St. 2,5% 5,0%;
– gözenekli 5,0% 10,0%;
– yuqori darajada gözenekli “10,0%.
4.1.5. Shag'al va shag'alning issiq aralashmalari va zich asfalt-beton, ulardagi
shag'al (shag'al) tarkibiga qarab, quyidagi turlarga bo'linadi:
A - maydalangan tosh tarkibidagi St. 50% dan 60% gacha;
B - shag'al (shag'al) 40% dan 50% gacha;
B - 30% dan 40% gacha.
Yuqori zichlikdagi issiq aralashmalar va asfalt-betonlarda 50% dan 70% gacha
ezilgan tosh bo'lishi kerak.
Varo
q
O'lch Varaq Hujjat
yo'q. Imzo Sana

Yuqori gözenekli asfalt-beton aralashmalari yuqori gözenekli ezilgan tosh va
yuqori gözenekli qumga bo'linadi.
Shag'al va shag'al sovuq aralashmalari va asfalt-beton, ulardagi maydalangan tosh
(shag'al) tarkibiga qarab, Bx va Bx turlariga bo'linadi.
Issiq va sovuq qum aralashmalari va asfalt-beton qum turiga qarab turlarga
bo'linadi:
G va Gx - maydalangan skrininglardan qumlarda;
D va Dx - tabiiy qumlarda yoki maydalangan skriningli tabiiy qumlarning
aralashmalarida.
4.1.6. Aralashmalar va asfalt-beton, ularning fizik-mexanik xususiyatlariga va
ishlatiladigan materiallarga qarab, 1-jadvalda ko'rsatilgan navlarga bo'linadi.
1-jadval
Aralashmalarning turi va turi va
asfalt-beton Brend
Issiq:
- yuqori zichlik I
- zich turlar:
A I, II
B, G I, II, III
V, D II, III
- gözenekli I, II
– yuqori darajada gözenekli ezilgan
tosh I
- yuqori darajada gözenekli qum II
Sovuq:
- turlari:
Bx, Bx I, II
Varo
q
O'lch Varaq Hujjat
yo'q. Imzo Sana

Gh I, II
Dx II
– yuqori darajada gözenekli ezilgan
tosh I
XULOSA.
uch kurs ishini sizga tegishli men, PA-MG4 markali ASFALT-BETON zichlik
o'lchagichning o'lchash ishlab chiqarish chizmasi haqida ko'plab ma'lumotlarga ega
bo'ldim. katta, PA-MG4 markali ASFALT-BETON zichlik o'zgaruvchan sath tanishh
o'lchagichlar, gaz manometr o'lchagichlar, O'lchagich sathlilar, prinsipial ishlab
chiqarishlari qo'llanilish sohalari, qo'llanilishdagi resurslar, zarari kabi ma'lumot
bilan chiqdim.
Varo
q
O'lch Varaq Hujjat
yo'q. Imzo Sana

Bundan tashqari manometr sath o'lchash asbobi PA-MG4 markali ASFALT-
BETON qurilmasi priborini o'rganib chiqdim. PA-MG4 markali ASFALT-BETON
qurilmasi o'lchov usulining ishlash printsipi, qurilish, texnik parametrlari,
qo'llanilish sohalari, ishlab chiqarish, kamchliklari, o'rnatilish kabilar haqida bilib
oldim.
FOYDALANILGAN ADABIYOTLAR
1. N. R. Yusufbekov, V. L. Muxamedov, Sh.M. G'ulomov “Texnologik
jarayonlarni
nazorat qilish va avtomatlashtirish”. -Toshkent: O'qituvchi, 2011. -576 b.
2. N.R.Yusufbekov, V.L.Muxamedov, SH.M G'ulomov. “Texnologik
Varo
q
O'lch Varaq Hujjat
yo'q. Imzo Sana

jarayonlarni boshkarish tizimlari”. -Toshkent: O'qituvchi. 1997. -704 b.
3. Alan S. Moris, Reza Langari. O'lchov va asboblar. -Buyuk Britaniya:
Akademik matbuot, 2016. -697p.
4.Ivanova GM, Kuznetsov ND, CHistyakov BC Teplotexnicheskie izmereniya i
pribori. -M.:MEI, 2005.-460-yillar.
5. Rukovodstvo schyotchik rasxodomeri elektromagnitniye – MAGX2
Internet deydi:
1. www.ziyonet.uz
2. www.elibrary-book.ru
3. www.books.ru/.../technologicheskie-izmereniya-i-priborv-dlya-khimiche
4. www.radiosovet.ru/.../5815-tehnologicheskie-izmereniya-i-pribory.
Varo
q
O'lch Varaq Hujjat
yo'q. Imzo Sana

NAZARIY QISM…………………………………………….…………..
	1.1	O'lchash. O'lchash usullari haqida ma'lumotlar…………………………
	1.2	PA-MG4 markali ASFALT-BETON zichlik o'lchagich va uning texnologik jarayonlardagi ahamiyati........................................................
	1.3	PA-MG markali ASFALT-BETON zichlik o'lchagichning o'lchash4 ning turlar va tavsif turlari, ishlash prinsiplari …………………………..
TEXNALOGIK SXEMASI……………………………………………..
	2.1	PA-MG4 markali ASFALT-BETON zichlik o'lchagichniishlash prinsipi va qo‘llanilish sohalari………………………………………………….
	2.2 2.3	PA-MG4 markali ASFALT-BETONmarkali elektron gaz manometri metrologik xarakteristikalari, o'lchash diapazoni, aniqlik sinfi va yo'l qo'yilgan xatoliklarini……………………………………. …………… PA-MG4 markali ASFALT-BETONmarkali elektron gaz manometri o'rnatish uchun qo'yiladigan talablar…………………………………….
XULOSA
ADABİYOTLAR.

Купить
