Past chastotali tranzistorli quvvat kuchaytirgichlari

Купить

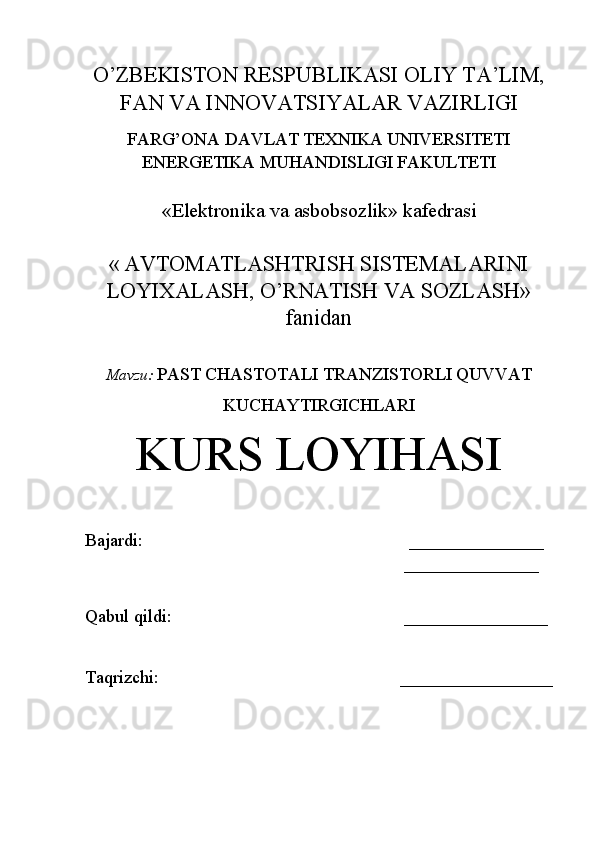

O’ZBEKISTON RESPUBLIKASI OLIY TA’LIM,
FAN VA INNOVATSIYALAR VAZIRLIGI
FARG’ONA DAVLAT TEXNIKA UNIVERSITETI
ENERGETIKA MUHANDISLIGI FAKULTETI
«Elektronika va asbobsozlik» kafedrasi
« AVTOMATLASHTRISH SISTEMALARINI
LOYIXALASH, O’RNATISH VA SOZLASH»
fanidan
Mavzu : PAST CHASTOTALI TRANZISTORLI QUVVAT
KUCHAYTIRGICHLARI
KURS LOYIHASI
Bajardi: _______________
_______________

Qabul qildi: ________________
Taqrizchi: _________________

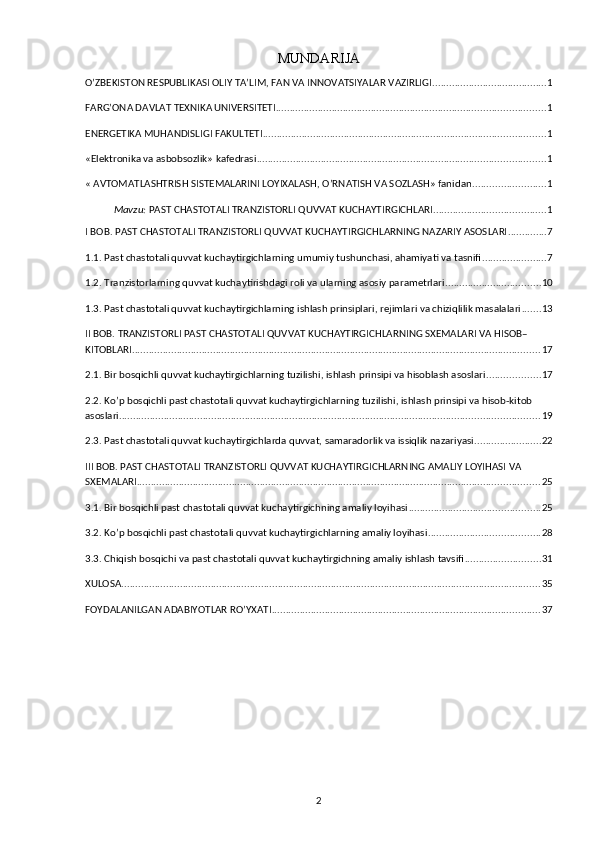

MUNDARIJA
O’ZBEKISTON RESPUBLIKASI OLIY TA’LIM, FAN VA INNOVATSIYALAR VAZIRLIGI ......................................... 1
FARG’ONA DAVLAT TEXNIKA UNIVERSITETI ................................................................................................ 1
ENERGETIKA MUHANDISLIGI FAKULTETI ..................................................................................................... 1
«Elektronika va asbobsozlik» kafedrasi ....................................................................................................... 1
« AVTOMATLASHTRISH SISTEMALARINI LOYIXALASH, O’RNATISH VA SOZLASH» fanidan .......................... 1
Mavzu: PAST CHASTOTALI TRANZISTORLI QUVVAT KUCHAYTIRGICHLARI ........................................ 1
I BOB. PAST CHASTOTALI TRANZISTORLI QUVVAT KUCHAYTIRGICHLARNING NAZARIY ASOSLARI .............. 7
1.1. Past chastotali quvvat kuchaytirgichlarning umumiy tushunchasi, ahamiyati va tasnifi ....................... 7
1.2. Tranzistorlarning quvvat kuchaytirishdagi roli va ularning asosiy parametrlari .................................. 10
1.3. Past chastotali quvvat kuchaytirgichlarning ishlash prinsiplari, rejimlari va chiziqlilik masalalari ....... 13

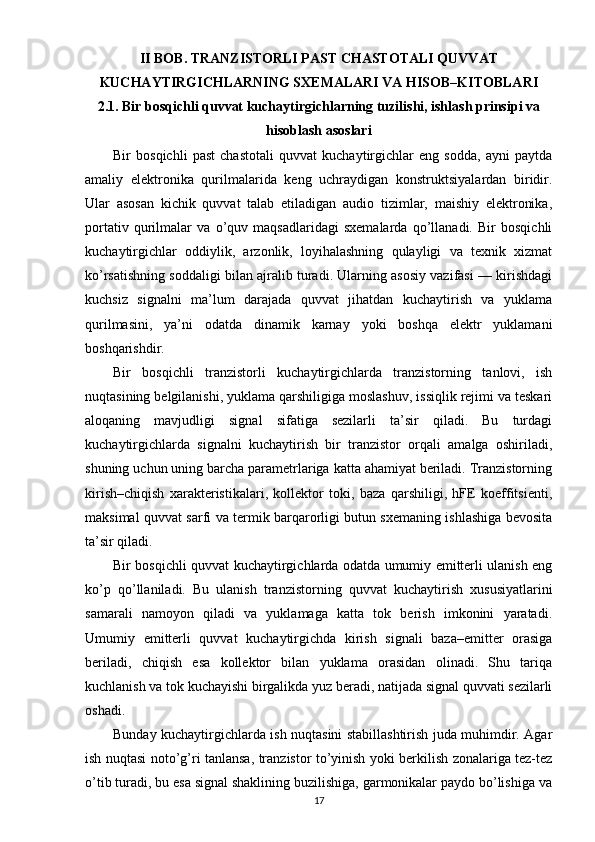

II BOB. TRANZISTORLI PAST CHASTOTALI QUVVAT KUCHAYTIRGICHLARNING SXEMALARI VA HISOB–
KITOBLARI .................................................................................................................................................. 17
2.1. Bir bosqichli quvvat kuchaytirgichlarning tuzilishi, ishlash prinsipi va hisoblash asoslari ................... 17

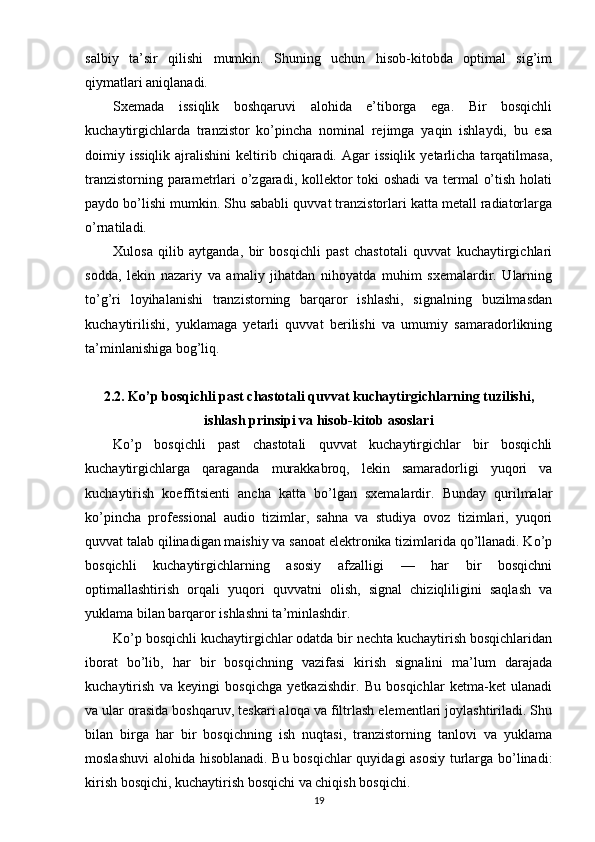

2.2. Ko’p bosqichli past chastotali quvvat kuchaytirgichlarning tuzilishi, ishlash prinsipi va hisob-kitob
asoslari ...................................................................................................................................................... 19

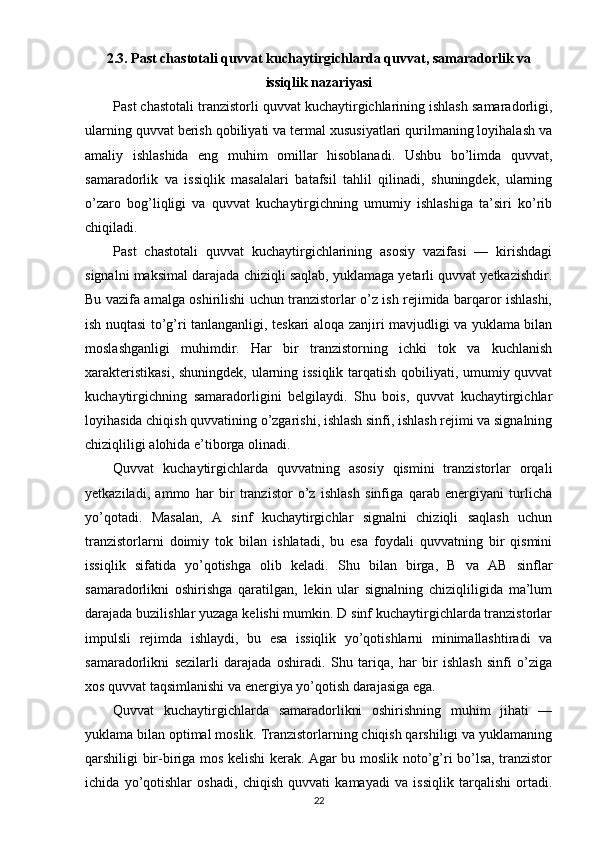

2.3. Past chastotali quvvat kuchaytirgichlarda quvvat, samaradorlik va issiqlik nazariyasi ........................ 22

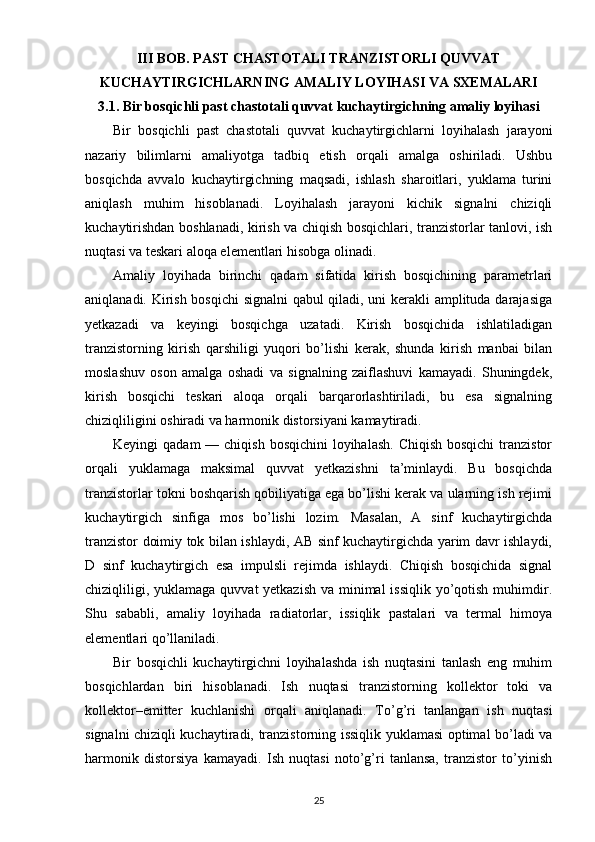

III BOB. PAST CHASTOTALI TRANZISTORLI QUVVAT KUCHAYTIRGICHLARNING AMALIY LOYIHASI VA
SXEMALARI ................................................................................................................................................ 25
3.1. Bir bosqichli past chastotali quvvat kuchaytirgichning amaliy loyihasi ............................................... 25

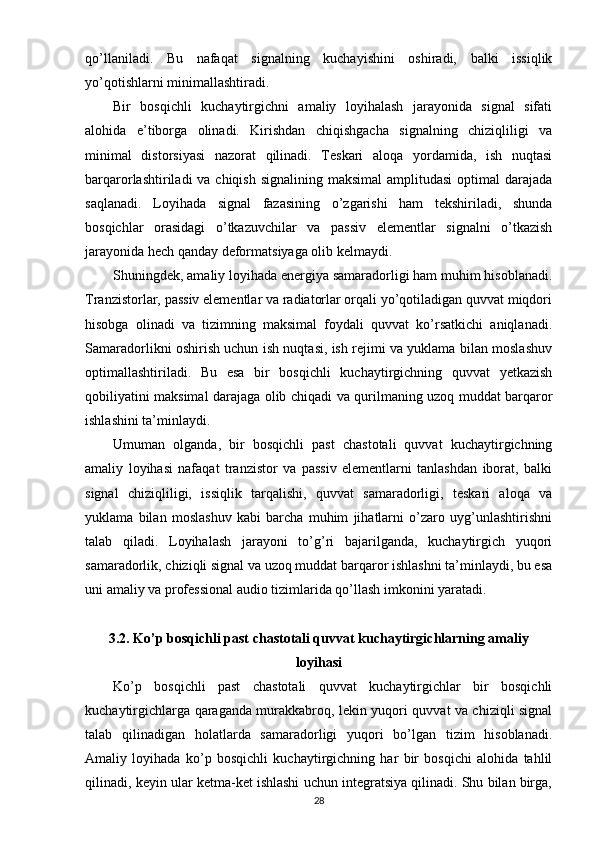

3.2. Ko’p bosqichli past chastotali quvvat kuchaytirgichlarning amaliy loyihasi ........................................ 28

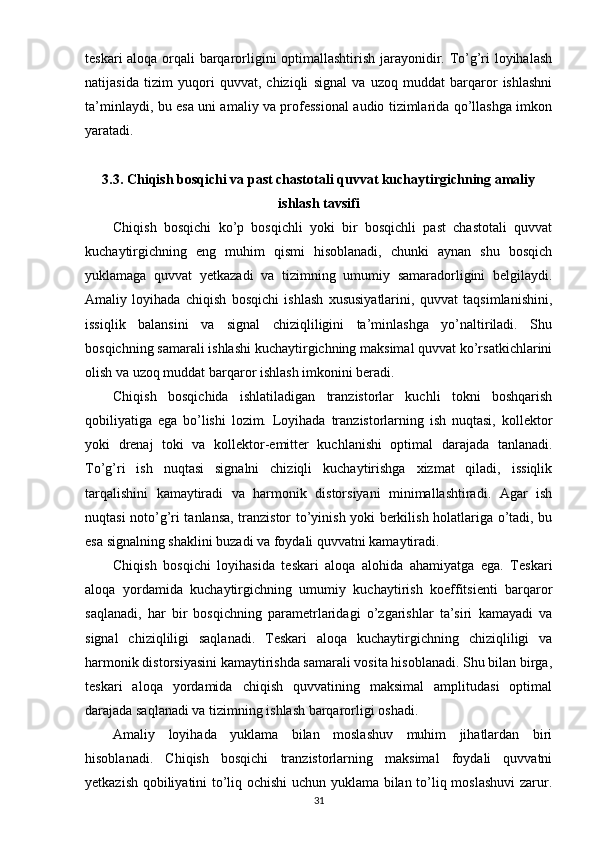

3.3. Chiqish bosqichi va past chastotali quvvat kuchaytirgichning amaliy ishlash tavsifi ........................... 31
XULOSA ...................................................................................................................................................... 35

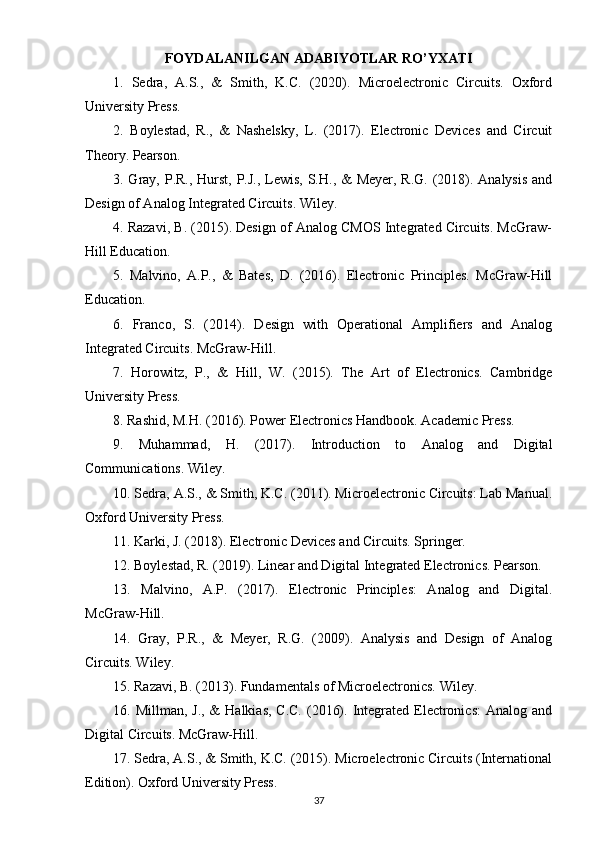

FOYDALANILGAN ADABIYOTLAR RO’YXATI ................................................................................................ 37
2

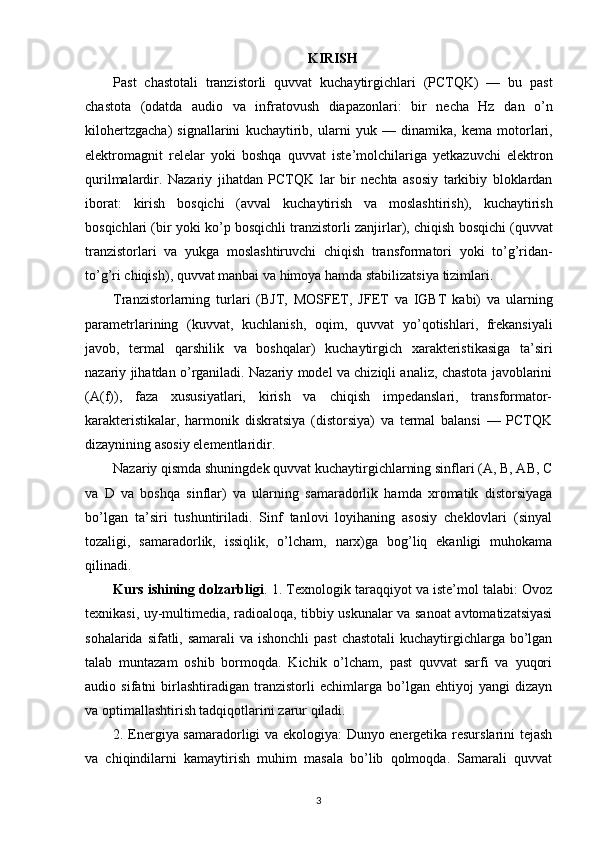

KIRISH
Past chastotali tranzistorli quvvat kuchaytirgichlari ( PCTQK ) — bu past
chastota ( odatda audio va infratovush diapazonlari : bir necha Hz dan o ’ n
kilohertzgacha ) signallarini kuchaytirib , ularni yuk — dinamika , kema motorlari ,
elektromagnit relelar yoki boshqa quvvat iste ’ molchilariga yetkazuvchi elektron
qurilmalardir . Nazariy jihatdan PCTQK lar bir nechta asosiy tarkibiy bloklardan
iborat : kirish bosqichi ( avval kuchaytirish va moslashtirish ), kuchaytirish
bosqichlari ( bir yoki ko ’ p bosqichli tranzistorli zanjirlar ), chiqish bosqichi ( quvvat
tranzistorlari va yukga moslashtiruvchi chiqish transformatori yoki to ’ g ’ ridan -
to ’ g ’ ri chiqish ), quvvat manbai va himoya hamda stabilizatsiya tizimlari .
Tranzistorlarning turlari ( BJT , MOSFET , JFET va IGBT kabi ) va ularning
parametrlarining ( kuvvat , kuchlanish , oqim , quvvat yo ’ qotishlari , frekansiyali
javob , termal qarshilik va boshqalar ) kuchaytirgich xarakteristikasiga ta ’ siri
nazariy jihatdan o ’ rganiladi . Nazariy model va chiziqli analiz, chastota javoblarini
(A(f)), faza xususiyatlari, kirish va chiqish impedanslari, transformator-
karakteristikalar, harmonik diskratsiya (distorsiya) va termal balansi — PCTQK
dizaynining asosiy elementlaridir.
Nazariy qismda shuningdek quvvat kuchaytirgichlarning sinflari (A, B, AB, C
va D va boshqa sinflar) va ularning samaradorlik hamda xromatik distorsiyaga
bo’lgan ta’siri tushuntiriladi. Sinf tanlovi loyihaning asosiy cheklovlari (sinyal
tozaligi, samaradorlik, issiqlik, o’lcham, narx)ga bog’liq ekanligi muhokama
qilinadi.
Kurs ishining dolzarbligi . 1. Texnologik taraqqiyot va iste’mol talabi: Ovoz
texnikasi, uy-multimedia, radioaloqa, tibbiy uskunalar va sanoat avtomatizatsiyasi
sohalarida sifatli, samarali va ishonchli past chastotali kuchaytirgichlarga bo’lgan
talab muntazam oshib bormoqda. Kichik o’lcham, past quvvat sarfi va yuqori
audio sifatni birlashtiradigan tranzistorli echimlarga bo’lgan ehtiyoj yangi dizayn
va optimallashtirish tadqiqotlarini zarur qiladi.
2. Energiya samaradorligi va ekologiya: Dunyo energetika resurslarini tejash
va chiqindilarni kamaytirish muhim masala bo’lib qolmoqda. Samarali quvvat
3

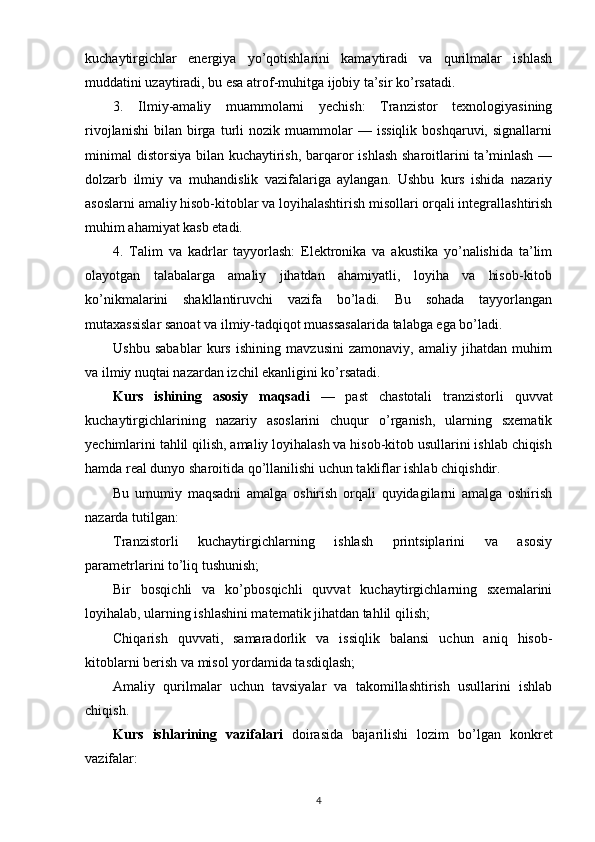

kuchaytirgichlar energiya yo’qotishlarini kamaytiradi va qurilmalar ishlash
muddatini uzaytiradi, bu esa atrof-muhitga ijobiy ta’sir ko’rsatadi.
3. Ilmiy-amaliy muammolarni yechish: Tranzistor texnologiyasining
rivojlanishi bilan birga turli nozik muammolar — issiqlik boshqaruvi, signallarni
minimal distorsiya bilan kuchaytirish, barqaror ishlash sharoitlarini ta’minlash —
dolzarb ilmiy va muhandislik vazifalariga aylangan. Ushbu kurs ishida nazariy
asoslarni amaliy hisob-kitoblar va loyihalashtirish misollari orqali integrallashtirish
muhim ahamiyat kasb etadi.
4. Talim va kadrlar tayyorlash: Elektronika va akustika yo’nalishida ta’lim
olayotgan talabalarga amaliy jihatdan ahamiyatli, loyiha va hisob-kitob
ko’nikmalarini shakllantiruvchi vazifa bo’ladi. Bu sohada tayyorlangan
mutaxassislar sanoat va ilmiy-tadqiqot muassasalarida talabga ega bo’ladi.
Ushbu sabablar kurs ishining mavzusini zamonaviy, amaliy jihatdan muhim
va ilmiy nuqtai nazardan izchil ekanligini ko’rsatadi.
Kurs ishining asosiy maqsadi — past chastotali tranzistorli quvvat
kuchaytirgichlarining nazariy asoslarini chuqur o’rganish, ularning sxematik
yechimlarini tahlil qilish, amaliy loyihalash va hisob-kitob usullarini ishlab chiqish
hamda real dunyo sharoitida qo’llanilishi uchun takliflar ishlab chiqishdir.
Bu umumiy maqsadni amalga oshirish orqali quyidagilarni amalga oshirish
nazarda tutilgan:
Tranzistorli kuchaytirgichlarning ishlash printsiplarini va asosiy
parametrlarini to’liq tushunish;
Bir bosqichli va ko’pbosqichli quvvat kuchaytirgichlarning sxemalarini
loyihalab, ularning ishlashini matematik jihatdan tahlil qilish;
Chiqarish quvvati, samaradorlik va issiqlik balansi uchun aniq hisob-
kitoblarni berish va misol yordamida tasdiqlash;
Amaliy qurilmalar uchun tavsiyalar va takomillashtirish usullarini ishlab
chiqish.
Kurs ishlari ning vazifalari doirasida bajarilishi lozim bo ’ lgan konkret
vazifalar:
4

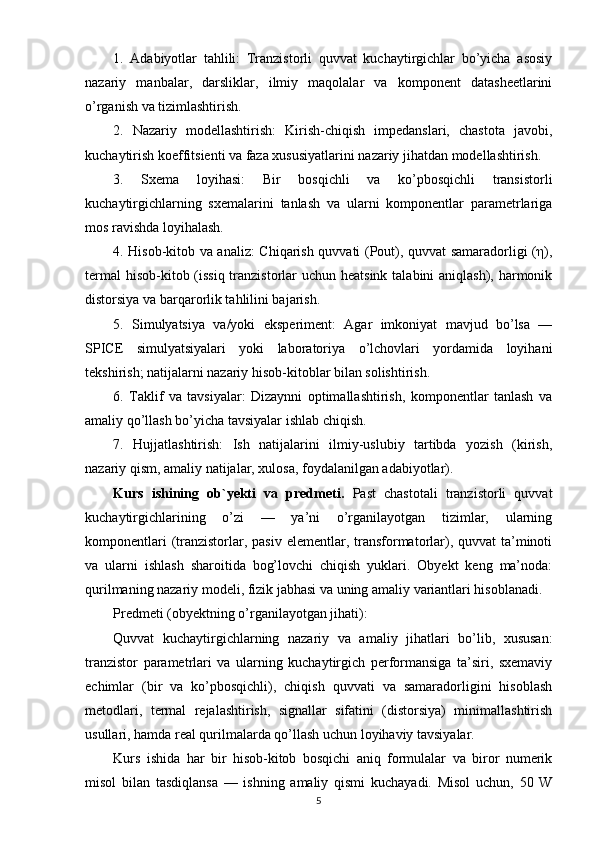

1. Adabiyotlar tahlili: Tranzistorli quvvat kuchaytirgichlar bo’yicha asosiy
nazariy manbalar, darsliklar, ilmiy maqolalar va komponent datasheetlarini
o’rganish va tizimlashtirish.
2. Nazariy modellashtirish: Kirish-chiqish impedanslari, chastota javobi,
kuchaytirish koeffitsienti va faza xususiyatlarini nazariy jihatdan modellashtirish.
3. Sxema loyihasi: Bir bosqichli va ko’pbosqichli transistorli
kuchaytirgichlarning sxemalarini tanlash va ularni komponentlar parametrlariga
mos ravishda loyihalash.
4. Hisob-kitob va analiz: Chiqarish quvvati (Pout), quvvat samaradorligi (η),
termal hisob-kitob (issiq tranzistorlar uchun heatsink talabini aniqlash), harmonik
distorsiya va barqarorlik tahlilini bajarish.
5. Simulyatsiya va/yoki eksperiment: Agar imkoniyat mavjud bo’lsa —
SPICE simulyatsiyalari yoki laboratoriya o’lchovlari yordamida loyihani
tekshirish; natijalarni nazariy hisob-kitoblar bilan solishtirish.
6. Taklif va tavsiyalar: Dizaynni optimallashtirish, komponentlar tanlash va
amaliy qo’llash bo’yicha tavsiyalar ishlab chiqish.
7. Hujjatlashtirish: Ish natijalarini ilmiy-uslubiy tartibda yozish (kirish,
nazariy qism, amaliy natijalar, xulosa, foydalanilgan adabiyotlar).
Kurs ishining ob`yekti va predmeti. Past chastotali tranzistorli quvvat
kuchaytirgichlarining o’zi — ya’ni o’rganilayotgan tizimlar, ularning
komponentlari (tranzistorlar, pasiv elementlar, transformatorlar), quvvat ta’minoti
va ularni ishlash sharoitida bog’lovchi chiqish yuklari. Obyekt keng ma’noda:
qurilmaning nazariy modeli, fizik jabhasi va uning amaliy variantlari hisoblanadi.
Predmeti (obyektning o’rganilayotgan jihati):
Quvvat kuchaytirgichlarning nazariy va amaliy jihatlari bo’lib, xususan:
tranzistor parametrlari va ularning kuchaytirgich performansiga ta’siri, sxemaviy
echimlar (bir va ko’pbosqichli), chiqish quvvati va samaradorligini hisoblash
metodlari, termal rejalashtirish, signallar sifatini (distorsiya) minimallashtirish
usullari, hamda real qurilmalarda qo’llash uchun loyihaviy tavsiyalar.
Kurs ishida har bir hisob-kitob bosqichi aniq formulalar va biror numerik
misol bilan tasdiqlansa — ishning amaliy qismi kuchayadi. Misol uchun, 50 W
5

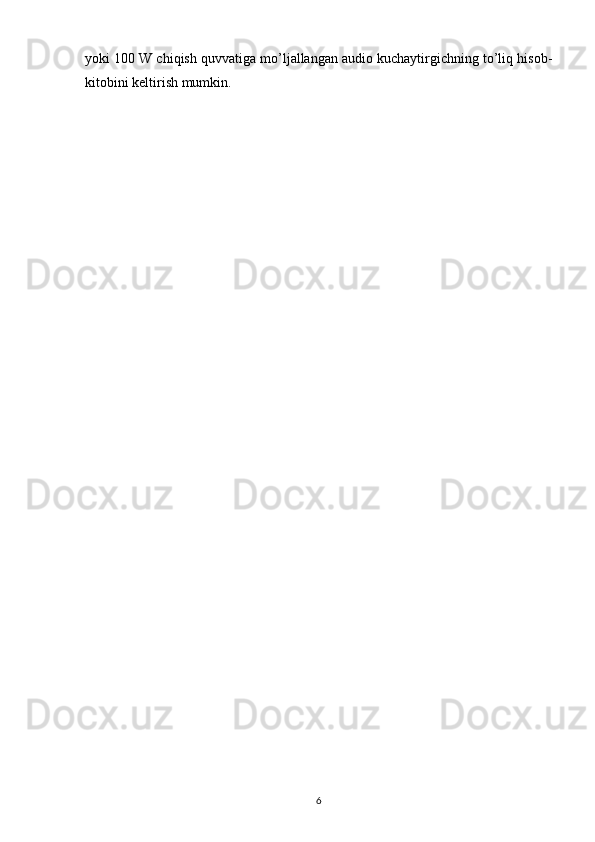

yoki 100 W chiqish quvvatiga mo’ljallangan audio kuchaytirgichning to’liq hisob-
kitobini keltirish mumkin.
6

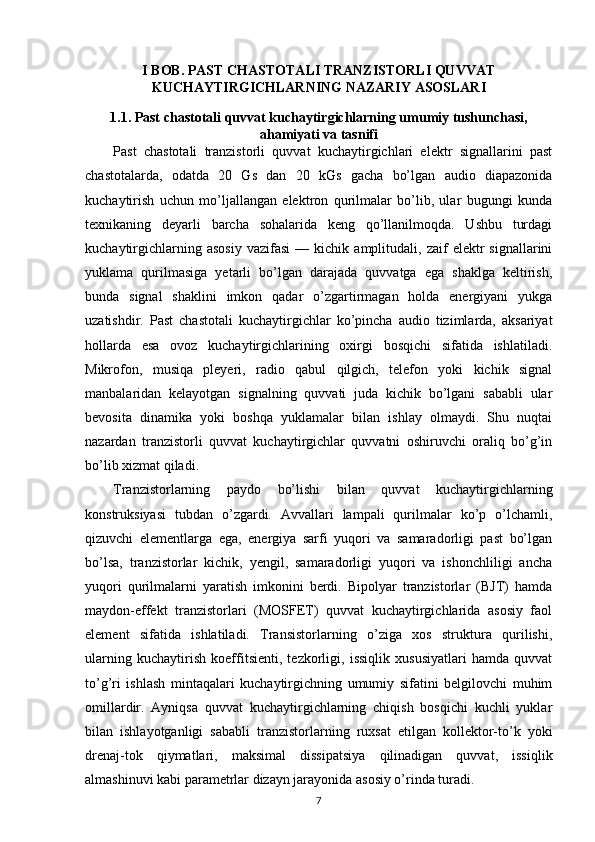

I BOB. PAST CHASTOTALI TRANZISTORLI QUVVAT
KUCHAYTIRGICHLARNING NAZARIY ASOSLARI
1.1. Past chastotali quvvat kuchaytirgichlarning umumiy tushunchasi,
ahamiyati va tasnifi
Past chastotali tranzistorli quvvat kuchaytirgichlari elektr signallarini past
chastotalarda, odatda 20 Gs dan 20 kGs gacha bo’lgan audio diapazonida
kuchaytirish uchun mo’ljallangan elektron qurilmalar bo’lib, ular bugungi kunda
texnikaning deyarli barcha sohalarida keng qo’llanilmoqda. Ushbu turdagi
kuchaytirgichlarning asosiy vazifasi — kichik amplitudali, zaif elektr signallarini
yuklama qurilmasiga yetarli bo’lgan darajada quvvatga ega shaklga keltirish,
bunda signal shaklini imkon qadar o’zgartirmagan holda energiyani yukga
uzatishdir. Past chastotali kuchaytirgichlar ko’pincha audio tizimlarda, aksariyat
hollarda esa ovoz kuchaytirgichlarining oxirgi bosqichi sifatida ishlatiladi.
Mikrofon, musiqa pleyeri, radio qabul qilgich, telefon yoki kichik signal
manbalaridan kelayotgan signalning quvvati juda kichik bo’lgani sababli ular
bevosita dinamika yoki boshqa yuklamalar bilan ishlay olmaydi. Shu nuqtai
nazardan tranzistorli quvvat kuchaytirgichlar quvvatni oshiruvchi oraliq bo’g’in
bo’lib xizmat qiladi.
Tranzistorlarning paydo bo’lishi bilan quvvat kuchaytirgichlarning
konstruksiyasi tubdan o’zgardi. Avvallari lampali qurilmalar ko’p o’lchamli,
qizuvchi elementlarga ega, energiya sarfi yuqori va samaradorligi past bo’lgan
bo’lsa, tranzistorlar kichik, yengil, samaradorligi yuqori va ishonchliligi ancha
yuqori qurilmalarni yaratish imkonini berdi. Bipolyar tranzistorlar (BJT) hamda
maydon-effekt tranzistorlari (MOSFET) quvvat kuchaytirgichlarida asosiy faol
element sifatida ishlatiladi. Transistorlarning o’ziga xos struktura qurilishi,
ularning kuchaytirish koeffitsienti, tezkorligi, issiqlik xususiyatlari hamda quvvat
to’g’ri ishlash mintaqalari kuchaytirgichning umumiy sifatini belgilovchi muhim
omillardir. Ayniqsa quvvat kuchaytirgichlarning chiqish bosqichi kuchli yuklar
bilan ishlayotganligi sababli tranzistorlarning ruxsat etilgan kollektor-to’k yoki
drenaj-tok qiymatlari, maksimal dissipatsiya qilinadigan quvvat, issiqlik
almashinuvi kabi parametrlar dizayn jarayonida asosiy o’rinda turadi.
7

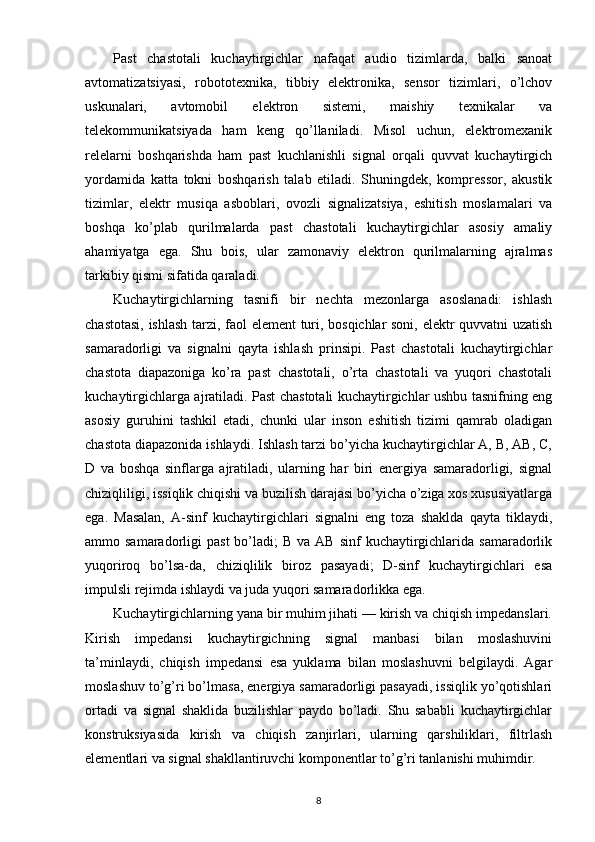

Past chastotali kuchaytirgichlar nafaqat audio tizimlarda, balki sanoat
avtomatizatsiyasi, robototexnika, tibbiy elektronika, sensor tizimlari, o’lchov
uskunalari, avtomobil elektron sistemi, maishiy texnikalar va
telekommunikatsiyada ham keng qo’llaniladi. Misol uchun, elektromexanik
relelarni boshqarishda ham past kuchlanishli signal orqali quvvat kuchaytirgich
yordamida katta tokni boshqarish talab etiladi. Shuningdek, kompressor, akustik
tizimlar, elektr musiqa asboblari, ovozli signalizatsiya, eshitish moslamalari va
boshqa ko’plab qurilmalarda past chastotali kuchaytirgichlar asosiy amaliy
ahamiyatga ega. Shu bois, ular zamonaviy elektron qurilmalarning ajralmas
tarkibiy qismi sifatida qaraladi.
Kuchaytirgichlarning tasnifi bir nechta mezonlarga asoslanadi: ishlash
chastotasi, ishlash tarzi, faol element turi, bosqichlar soni, elektr quvvatni uzatish
samaradorligi va signalni qayta ishlash prinsipi. Past chastotali kuchaytirgichlar
chastota diapazoniga ko’ra past chastotali, o’rta chastotali va yuqori chastotali
kuchaytirgichlarga ajratiladi. Past chastotali kuchaytirgichlar ushbu tasnifning eng
asosiy guruhini tashkil etadi, chunki ular inson eshitish tizimi qamrab oladigan
chastota diapazonida ishlaydi. Ishlash tarzi bo’yicha kuchaytirgichlar A, B, AB, C,
D va boshqa sinflarga ajratiladi, ularning har biri energiya samaradorligi, signal
chiziqliligi, issiqlik chiqishi va buzilish darajasi bo’yicha o’ziga xos xususiyatlarga
ega. Masalan, A-sinf kuchaytirgichlari signalni eng toza shaklda qayta tiklaydi,
ammo samaradorligi past bo’ladi; B va AB sinf kuchaytirgichlarida samaradorlik
yuqoriroq bo’lsa-da, chiziqlilik biroz pasayadi; D-sinf kuchaytirgichlari esa
impulsli rejimda ishlaydi va juda yuqori samaradorlikka ega.
Kuchaytirgichlarning yana bir muhim jihati — kirish va chiqish impedanslari.
Kirish impedansi kuchaytirgichning signal manbasi bilan moslashuvini
ta’minlaydi, chiqish impedansi esa yuklama bilan moslashuvni belgilaydi. Agar
moslashuv to’g’ri bo’lmasa, energiya samaradorligi pasayadi, issiqlik yo’qotishlari
ortadi va signal shaklida buzilishlar paydo bo’ladi. Shu sababli kuchaytirgichlar
konstruksiyasida kirish va chiqish zanjirlari, ularning qarshiliklari, filtrlash
elementlari va signal shakllantiruvchi komponentlar to’g’ri tanlanishi muhimdir.
8

Past chastotali kuchaytirgichlar ishlashida uchraydigan eng asosiy
muammolardan biri — distorsiya, ya’ni signal shaklining buzilishi. Distorsiyaning
paydo bo’lishiga tranzistorlarning chiziqsiz xarakteristikasi, tarmoqning noto’g’ri
tanlangan ish nuqtasi, signalning saturatsiya yoki kesilish holatlariga tushishi,
transformatorlar yoki kondensatorlarning chastotaviy cheklanishlari sabab bo’ladi.
Shuningdek, yuqori quvvat bilan ishlovchi tranzistorlar kuchli qiziydi va issiqlik
tufayli ularning parametrlarida o’zgarishlar kuzatiladi. Bu esa signalning sifatini
yanada yomonlashtirishi, termal barqarorlikni buzishi va tranzistorning ishdan
chiqishiga sabab bo’lishi mumkin. Shu sababli PCTQK dizaynida issiqlik
almashinuvi, radiatsiya, kondensatsiya, sovutish tizimi va termal qarshilikka
alohida e’tibor qaratiladi.
Quvvat kuchaytirgichlarda ishlatiladigan tranzistorlarning statik va dinamik
xususiyatlari qurilmaning umumiy samaradorligiga bevosita ta’sir qiladi. Statik
parametrlar — maksimal kollektor yoki drenaj toki, ruxsat etilgan kuchlanishlar,
quvvat dissipatsiyasi, bazaviy tok yoki gate zaryadi kabi ko’rsatkichlardan iborat.
Dinamik parametrlarga esa tranzistorning tezkorligi, o’tish jarayonlari, tranzit
chastotasi, sig’imlar, kommutatsiya vaqtlarining davomiyligi kiradi. Past chastotali
kuchaytirgichlarda yuqori chastotali jarayonlar unchalik muhim bo’lmasa-da,
tranzistorning kommutatsiya xususiyatlari kuchaytirgichning ishlash sifatiga
sezilarli ta’sir ko’rsatadi. Ayniqsa MOSFET tranzistorlarida darvoza sig’imlari,
o’tish jarayonlari va ‘dead time’ kabi tushunchalar hisobga olinmasa, signal
shaklida jiddiy buzilishlar yuzaga keladi.
Past chastotali kuchaytirgichlarning tasnifi ulardan qanday maqsadda
foydalanilishiga qarab ham aniqlanadi. Masalan, audio kuchaytirgichlar yuqori
sifatli ovoz hosil qilish uchun mo’ljallangan bo’lib, ularda distorsiya minimal
darajada bo’lishi talab qilinadi. Sanoat kuchaytirgichlarida esa signal sifatidan
ko’ra energiya samaradorligi, yuklama barqarorligi va ekspluatatsiya sharoitlariga
moslashuvchanlik muhimroq bo’ladi. Maishiy texnikada ishlatiladigan
kuchaytirgichlar esa sodda konstruksiyaga ega bo’lib, ularning narxi past,
ishonchliligi yuqori bo’lishi kerak.
9

Bugungi kunda tranzistorli kuchaytirgichlar analog va raqamli texnologiyalar
sintezi asosida ham yaratilmoqda. Masalan, D-sinf impulsli kuchaytirgichlar
raqamli boshqaruv tizimlari bilan uyg’unlashgan holda juda samarali ishlaydi. Bu
kuchaytirgichlarda PWM (Pulse Width Modulation), SRM (Sigma-Delta
Modulation) kabi algoritmlar qo’llanadi. Analog kuchaytirgichlar esa ayniqsa
professional audio texnikasida, musiqa studiyalarida, sahna ovoz tizimlarida, kino
akustikasi va eshitish moslamalarida yuqori aniqlik talab etiladigan holatlarda
qo’llaniladi.
Past chastotali tranzistorli quvvat kuchaytirgichlarini loyihalash jarayoni bir
nechta bosqichlardan iborat. Dastlab signal diapazoni, yuklama turi va talab
etiladigan chiqish quvvati aniqlanadi. Shundan so’ng tranzistorning energiya
parametrlariga asoslanib mos turdagi BJT yoki MOSFET tanlanadi, ish nuqtasi
aniqlanadi va kuchaytirgichning kirish hamda chiqish zanjirlari quriladi. Ish
nuqtasini to’g’ri tanlash kuchaytirgichning chiziqlilik darajasiga bevosita ta’sir
ko’rsatadi. Tranzistorning ish mintaqasi, saturatsiya chegaralari, to’yinganlik
holati, kesilish hududi, termal barqarorlik — bularning barchasi loyihada e’tiborga
olinishi kerak bo’lgan jihatlardir.
Yuqoridagilardan kelib chiqib, past chastotali tranzistorli quvvat
kuchaytirgichlar elektronika sohasining eng muhim va eng ko’p o’rganiladigan
yo’nalishlaridan biri bo’lib, ularning nazariy asoslarini o’rganish har qanday
elektronika mutaxassisi uchun zarur hisoblanadi. Ularning tasnifi, ishlash
prinsiplari, konstruktiv xususiyatlari va amaliy qo’llanilishi chuqur tahlil qilinishi
kurs ishining nazariy poydevorini tashkil etadi.
1.2. Tranzistorlarning quvvat kuchaytirishdagi roli va ularning asosiy
parametrlari
Tranzistorlar past chastotali quvvat kuchaytirgichlarining eng asosiy faol
elementi hisoblanadi. Ular elektr energiyasini boshqarish, kuchlanish va tokni
kuchaytirish, yuklamani samarali ta’minlash hamda signal shaklini imkon qadar
chiziqli tarzda uzatish kabi vazifalarni bajaradi. Tranzistorning kashf etilishi
elektronikaning butunlay yangi bosqichga kirishiga sabab bo’lgan bo’lsa, uning
10

quvvat kuchaytirgichlaridagi qo’llanilishi yuqori ishonchlilik, kichik o’lcham, kam
quvvat sarfi va yuqori samaradorlik kabi ustunliklarni ta’minladi.
Quvvat kuchaytirgichlarida ishlatiladigan tranzistorlar oddiy kuchlanish yoki
tok kuchaytirgichlarida qo’llaniladigan tranzistorlardan ma’lum darajada farq
qiladi. Buning sababi — quvvat kuchaytirgichlari katta tok, katta kuchlanish va,
eng muhimi, katta issiqlik ajralishi bilan ishlaydi. Shu sababli quvvat tranzistorlari
kuchli konstruksiyaga ega bo’ladi, ularning kristall maydoni kengroq, issiqlik
tarqatish qobiliyati yuqori va ruxsat etilgan quvvat sarfi katta bo’ladi.
Tranzistorning kristallida issiqlik to’planishi uning yetakchilik xususiyatlarini
o’zgartirib, signalni buzilishiga, hatto tranzistor yonib ketishiga olib kelishi
mumkin. Shu sababli quvvat kuchaytirgichlarda issiqlik boshqaruvi eng muhim
jihatlardan biri hisoblanadi.
Tranzistorlarning quvvat kuchaytirgichdagi roli ularning uch elektrod —
emitter, baza va kollektor orasidagi tokni boshqarish qobiliyatiga asoslanadi. Baza
orqali uzatilgan kichik tok kollektor-emitter orasidagi katta tokni nazorat qiladi.
Aynan mana shu xususiyat tranzistorni kuchaytirish elementi sifatida samarali
qiladi. Agar kuchlanish kuchaytirgichlarida tranzistorning chiziqlilik ko’rsatkichi
ustuvor bo’lsa, quvvat kuchaytirgichlarida tranzistorning tokga chidamliligi,
kattagina quvvat o’tkazish imkoniyati, issiq holatda barqaror ishlashi, samaradorlik
va chastota javobi asosiy mezonlar bo’lib xizmat qiladi.
Tranzistorning quvvat kuchaytirish jarayonidagi samaradorligi uning
konstruktiv xususiyatlariga ham bog’liq bo’ladi. Masalan, bipolyar tranzistorlar
(BJT) quvvat kuchaytirgichlarida keng qo’llanadi, chunki ular katta toklarni
boshqarishda samarali, ishlash kuchlanishi nisbatan yuqori va yuklama bilan
bevosita ishlashga mos. BJT tranzistorlarda quvvat kuchaytirish ko’rsatkichi
ularning kollektor tokiga, baza boshqaruv tokiga va hFE (statik tok kuchaytirish
koeffitsienti) qiymatiga bog’liq bo’ladi. Katta quvvat talab qilinganida, hFE juda
katta bo’lishi shart emas; aksincha, tranzistorning tokga chidamliligi va issiqlikka
moslashuvchanligi muhim bo’ladi.
FET yoki MOSFET tranzistorlari esa o’zining yuqori kirish qarshiligi, tezkor
boshqaruvi va kam quvvat sarfi bilan ajralib turadi. Past chastotali quvvat
11

kuchaytirgichlarda ayniqsa MOSFET lar keng ishlatiladi, chunki ular chiqish
signalini ancha chiziqli qayta ishlaydi, issiqlik barqarorligi yuqori va samaradorlik
ko’rsatkichlari yaxshi. MOSFET larni sinf AB yoki sinf D quvvat
kuchaytirgichlarida qo’llash keng tarqalgan. Ayniqsa, sinf D raqamli quvvat
kuchaytirgichlarida MOSFET tranzistorlar switching modda ishlaydi va bu yuqori
samaradorlik — ya’ni 90–95% gacha bo’lgan foydali ish koeffitsientini
ta’minlaydi.
Tranzistorlarning asosiy parametrlari orasida bir nechta ko’rsatkichlar alohida
e’tiborga loyiq:
1. Maksimal kollektor toki — tranzistorning qanchalik katta yuklama toki
bilan ishlash imkonini belgilaydi. Past chastotali quvvat kuchaytirgichlarda bu
ko’rsatkich juda muhim, chunki yuklama odatda dinamik diffuzorlardan iborat
bo’lib, ular past qarshilikka ega.
2. Maksimal kollektor-emitter kuchlanishi — tranzistorning buzilmasdan
ishlay oladigan kuchlanish diapazonidir. Agar kuchlanish ruxsat etilgan
chegaradan oshsa, tranzistor lavina parchalanish holatiga tushishi mumkin.
3. Ruxsat etilgan maksimal energiya yo’qotilishi (Pc) — tranzistorning
issiqlik tarqatish imkoniyatini belgilaydi. Quvvat kuchaytirgichda aynan shu
parametr tranzistor tanlash jarayonida eng muhim mezonlardan biridir.
4. Chastota javobi — past chastotali kuchaytirgichlar keng chastota
diapazonida ishlashi kerak, ayniqsa audio diapazonda signal to’g’ri uzatilishi
uchun tranzistorning o’tish chastotasi (ft) yetarli bo’lishi lozim.
5. HFE yoki transkonduktans (FETlar uchun) — tranzistorning boshqaruv
kuchaytirish qobiliyatini belgilaydi. Bu parametr kuchlanish kuchaytirgich
bosqichlarida muhim bo’lsa-da, quvvat kuchaytirgichlarida barqaror boshqaruv va
signalning buzilmasdan uzatilishini ta’minlashda ham ahamiyatlidir.
6. Termik barqarorlik — tranzistorning harorat oshganda parametrlari
o’zgarmasdan ishlashi. Bu quvvat kuchaytirgichlarda issiqlik sezilarli darajada
bo’lgani uchun juda zarur omil hisoblanadi.
Tranzistorning quvvat kuchaytirgichdagi roli faqat tokni oshirish bilan
chegaralanib qolmaydi. U, shuningdek, yuklamani manbaga moslashtirish, signalni
12

shakl jihatidan to’g’ri uzatish, yuklama qarshiligidagi o’zgarishlarni
kompensatsiya qilish va tizimdagi umumiy barqarorlikni ta’minlash kabi
vazifalarni ham bajaradi. Past chastotali signallar, ayniqsa audio signallar, yuqori
aniqlik va signal shaklining minimal buzilishi bilan kuchaytirilishi kerak. Bu esa
tranzistorning chiziqlilik darajasiga, kirish–chiqish xarakteristikalarining aniqligiga
va dinamik yuklamalarga moslashuvchanligiga bog’liq bo’ladi.
Shu boisdan quvvat kuchaytirgichlarda tranzistorlar ko’pincha maxsus issiqlik
radiatorlariga o’rnatiladi, ba’zan esa termistik stabilizatsiya sxemalari bilan birga
qo’llanadi. Issiqlik boshqaruvi, tranzistorning uzoq muddatli ishonchli ishlashi va
signalning buzilmasdan uzatilishi uchun asosiy shartlardan biridir.
Xulosa qilib aytganda, tranzistorlar past chastotali quvvat
kuchaytirgichlarning yuragi hisoblanadi. Ularning to’g’ri tanlanishi, parametrlari,
issiqlik va elektr rejimlarining mosligi kuchaytirgichning umumiy samaradorligi,
ovoz sifati, yuklama barqarorligi va qurilmaning ishlash muddatini belgilaydi. Shu
sababli har qanday past chastotali quvvat kuchaytirgichni loyihalash jarayonida
tranzistorning barcha elektr va termik xususiyatlarini chuqur o’rganish zarur
bo’ladi.
1.3. Past chastotali quvvat kuchaytirgichlarning ishlash prinsiplari, rejimlari
va chiziqlilik masalalari
Past chastotali tranzistorli quvvat kuchaytirgichlarning ishlash prinsipi asosan
kirish signalidagi energiyani kuchaytirish va uni yuklama qurilmasiga samarali
yetkazishdan iboratdir. Quvvat kuchaytirgichlarining ishlashi kuchlanish
kuchaytirgichlariga qaraganda murakkabroq, chunki ular katta tok, katta
kuchlanish va sezilarli issiqlik ajralishi bilan bog’liq jarayonlarni boshqarishi kerak
bo’ladi. Shu sababli ularning ishlash prinsiplari faqat elektr tarmoqlaridagi tok va
kuchlanish o’zgarishlariga emas, balki tranzistorning termik, dinamik va chiziqlilik
xususiyatlariga ham bevosita bog’liq.
Quvvat kuchaytirgichlarning ishlash prinsipi tranzistorning aktiv zona,
to’yinganlik va berkilish zonalarida o’zgarib turadigan rejimlariga asoslanadi. Past
chastotali kuchaytirgichlarda odatda tranzistor aktiv rejimda ishlashi talab qilinadi,
13

chunki aynan shu rejimda signal shakli eng kam buzilish bilan kuchaytiriladi.
Biroq quvvat kuchaytirgichlarida ba’zan to’yinganlik yoki berkilish zonalariga
ham kirish ehtimoli bor, ayniqsa kuchli signal amplitudasida, yuqori yuklama talab
qilinganda yoki tranzistor samaradorlikni oshirish uchun maxsus sinflarda
ishlaganda. Bu holatlarning har biri individual ravishda signal shaklining buzilishi,
harmoniklar paydo bo’lishi, issiqlik ajralishining ortishi kabi ta’sirlarni yuzaga
keltiradi.
Quvvat kuchaytirgichlarining ishlashi ularning sinflariga bog’liq. Eng
an’anaviy sinflar — A, B, AB, C, D sinflardir. Past chastotali kuchaytirgichlar
orasida eng ko’p qo’llaniladigani — A sinf, chunki unda tranzistor doimo aktiv
rejimda ishlaydi va signalning chiziqliligi yuqori darajada ta’minlanadi. A sinf
kuchaytirgichlarining eng katta ustunligi — signal shaklining minimal buzilishi,
katta chiziqlilik va keng chastota diapazoni. Biroq ularning asosiy kamchiligi —
past samaradorlikdir. Tranzistor butun davr davomida tok o’tkazgani sababli, hatto
signal bo’lmasa ham, quvvat manbaidan energiya sarflanadi. Bu esa
kuchaytirgichning samaradorligini 20–30% atrofida saqlab qoladi.
B sinf kuchaytirgichlarida tranzistor faqat yarim davr davomida ishlaydi,
ya’ni signalning bir yarim to’lqinini kuchaytiradi. Bu samaradorlikni ancha
oshiradi, ammo o’z navbatida kross-over buzilishlari deb ataluvchi noxush
hodisani keltirib chiqaradi. Bu buzilish signalning nol nuqtasidan o’tish paytida
tranzistorning faol bo’lmay qolishi bilan bog’liq. Natijada signal shaklida
notekislik, tovushda hushtak yoki shovqinlarga o’xshash buzilishlar paydo bo’ladi.
Shu sababli B sinf kuchaytirgichlar aksariyat audio qurilmalarida kam qo’llanadi
— chiziqlilikni ta’minlab bo’lmaydi.
AB sinf kuchaytirgichlar B va A sinflarning oraliq yechimidir. Bu sinfga
mansub kuchaytirgichlarda tranzistorlar ozgina siljish kuchlanishi bilan doimiy
ravishda yarim-aktiv holatda turadi, bu esa kross-over buzilishini sezilarli darajada
kamaytiradi. Shu bilan birga, AB sinf qurilmalar samaradorligi A sinfiga nisbatan
yuqori, chiziqlilik esa B sinfiga nisbatan yaxshiroq. Hozirgi kunda audio
kuchaytirgichlarning eng keng tarqalgan ko’rinishi aynan AB sinf qurilmalaridir,
14

chunki ular chiziqlilik, samaradorlik va issiqlik boshqaruvi o’rtasida yaxshi
muvozanatni ta’minlaydi.
C sinf kuchaytirgichlarida tranzistor davrning juda kichik qismida ishlaydi.
Bunday kuchaytirgichlar yuqori samaradorlikni ta’minlasa-da, signal shaklining
katta buzilishi sababli past chastotali audio qurilmalarda qo’llanmaydi. Ular
ko’proq radiochastota generatorlari yoki rezonansli kuchaytirgichlarda ishlatiladi.
Zamonaviy kuchaytirgichlarning eng ilg’or ko’rinishi — D sinf, ya’ni
impulsli yoki raqamli kuchaytirgichlardir. Ular tranzistorlarni doimo ikki holatda
— to’yinganlik yoki berkilish rejimida ishlatadi. Bu esa tranzistorning aktiv
zonada ishlash vaqtini minimallashtiradi va issiqlik yo’qotishlarni bir necha
barobar kamaytiradi. Natijada samaradorlik 90% va undan ham yuqori bo’ladi. D
sinf kuchaytirgichlarda PWM (puls-eni modulyatsiya), PDM (puls zichlik
modulyatsiyasi), delta-sigma kabi modulyatsiya usullari qo’llanadi. Bunday
qurilmalar energiya tejamkorligi va kichik o’lchami sababli zamonaviy audio
texnikalarda keng qo’llanmoqda.
Kuchaytirgichning ishlash prinsipi uning chiziqliligi bilan ham bevosita
bog’liq. Chiziqlilik — bu kirish signalidagi har qanday o’zgarishning chiqishda
shunday nisbatda takrorlanishidir. Agar signal shakli buzilsa, ya’ni garmonikalar
paydo bo’lsa yoki amplituda nisbati o’zgarsa, bu nolinear buzilishlar deyiladi.
Quvvat kuchaytirgichlarda aynan chiziqlilikni ta’minlash eng katta muammo
hisoblanadi. Chunki katta tok va yuqori amplitudali signal tranzistorni aktiv zona
chegaralariga yaqinlashtiradi, bu esa to’yinish yoki berkilish holatlariga olib kelib,
signal shakliga salbiy ta’sir qiladi.
Shu sababli quvvat kuchaytirgichlarida kaskadli ulanish, manfiy teskari aloqa,
termik stabilizatsiya, yuklamani moslashtirish transformatori kabi usullar
qo’llanadi. Manfiy teskari aloqa signalning chiziqliligini yaxshilaydi, tranzistor
parametrlari o’zgarishining ta’sirini kamaytiradi va kuchaytirgichning umumiy
barqarorligini oshiradi. Biroq teskari aloqa oshib ketganda, kuchayish koeffitsienti
pasayadi, shovqin ortadi va ba’zan o’z-o’zidan tebranishlar paydo bo’lishi
mumkin.
15

Past chastotali quvvat kuchaytirgichlarida yuklama odatda past qarshilikka
ega bo’ladi — masalan, 4 yoki 8 Omli akustik dinamika. Shuning uchun
kuchaytirgichning chiqish bosqichi katta tok berish qobiliyatiga ega bo’lishi kerak.
Katta tok esa issiqlik ajralishining ortishiga olib keladi. Issiqlik boshqaruvi
kuchaytirgichning uzoq muddatli ishlashi uchun asosiy shartlardan biridir. Issiqlik
radiatori, ventilyator, issiqlik o’tkazuvchi pastalar yoki hatto termal himoya
zanjirlari qo’llanishi kuchaytirgichni haddan tashqari qizib ketishdan saqlaydi.
Kuchaytirgichning ishlash rejimiga quvvat manbasi ham katta ta’sir
ko’rsatadi. Past chastotali quvvat kuchaytirgichlari odatda stabilizatsiyalangan,
yuqori quvvatli manbalarda ishlaydi, chunki akustik signallarda tobora o’zgarib
turadigan tok va kuchlanish talab qilinadi. Agar manba kuchlanishi barqaror
bo’lmasa, signal shaklida buzilishlar, shovqinlar, har xil intermodulyatsiya
effektlari paydo bo’ladi.
Xulosa sifatida aytish mumkinki, past chastotali quvvat kuchaytirgichlarning
ishlash prinsipi elektr, termik va dinamik jarayonlarning murakkab o’zaro
bog’liqligiga asoslanadi. To’g’ri tanlangan tranzistor, mos ishlash sinfi,
chiziqlilikni ta’minlovchi sxemalar, issiqlik boshqaruvi va sifatli quvvat manbasi
kuchaytirgichning samarali va barqaror ishlashini ta’minlaydi.
16

II BOB. TRANZISTORLI PAST CHASTOTALI QUVVAT
KUCHAYTIRGICHLARNING SXEMALARI VA HISOB–KITOBLARI
2.1. Bir bosqichli quvvat kuchaytirgichlarning tuzilishi, ishlash prinsipi va
hisoblash asoslari
Bir bosqichli past chastotali quvvat kuchaytirgichlar eng sodda, ayni paytda
amaliy elektronika qurilmalarida keng uchraydigan konstruktsiyalardan biridir.
Ular asosan kichik quvvat talab etiladigan audio tizimlar, maishiy elektronika,
portativ qurilmalar va o’quv maqsadlaridagi sxemalarda qo’llanadi. Bir bosqichli
kuchaytirgichlar oddiylik, arzonlik, loyihalashning qulayligi va texnik xizmat
ko’rsatishning soddaligi bilan ajralib turadi. Ularning asosiy vazifasi — kirishdagi
kuchsiz signalni ma’lum darajada quvvat jihatdan kuchaytirish va yuklama
qurilmasini, ya’ni odatda dinamik karnay yoki boshqa elektr yuklamani
boshqarishdir.
Bir bosqichli tranzistorli kuchaytirgichlarda tranzistorning tanlovi, ish
nuqtasining belgilanishi, yuklama qarshiligiga moslashuv, issiqlik rejimi va teskari
aloqaning mavjudligi signal sifatiga sezilarli ta’sir qiladi. Bu turdagi
kuchaytirgichlarda signalni kuchaytirish bir tranzistor orqali amalga oshiriladi,
shuning uchun uning barcha parametrlariga katta ahamiyat beriladi. Tranzistorning
kirish–chiqish xarakteristikalari, kollektor toki, baza qarshiligi, hFE koeffitsienti,
maksimal quvvat sarfi va termik barqarorligi butun sxemaning ishlashiga bevosita
ta’sir qiladi.
Bir bosqichli quvvat kuchaytirgichlarda odatda umumiy emitterli ulanish eng
ko’p qo’llaniladi. Bu ulanish tranzistorning quvvat kuchaytirish xususiyatlarini
samarali namoyon qiladi va yuklamaga katta tok berish imkonini yaratadi.
Umumiy emitterli quvvat kuchaytirgichda kirish signali baza–emitter orasiga
beriladi, chiqish esa kollektor bilan yuklama orasidan olinadi. Shu tariqa
kuchlanish va tok kuchayishi birgalikda yuz beradi, natijada signal quvvati sezilarli
oshadi.
Bunday kuchaytirgichlarda ish nuqtasini stabillashtirish juda muhimdir. Agar
ish nuqtasi noto’g’ri tanlansa, tranzistor to’yinish yoki berkilish zonalariga tez-tez
o’tib turadi, bu esa signal shaklining buzilishiga, garmonikalar paydo bo’lishiga va
17

chiziqlilikning pasayishiga olib keladi. Bir bosqichli kuchaytirgichlarda ish
nuqtasini stabilizatsiyalash uchun baza zanjirida bo’luvchi rezistorlar, emitter
qarshiligida avtomatik stabilizatsiya qarshiligi hamda manfiy teskari aloqa
qo’llaniladi.
Bir bosqichli quvvat kuchaytirgichlarda yuklama bilan tranzistorni
moslashtirish juda katta ahamiyatga ega. Buning sababi shundaki, tranzistorning
chiqish qarshiligi odatda bir necha o’n ohmdan yuqori bo’ladi, ammo dinamik
karnaylarning qarshiligi 4–8 Ohm atrofida bo’ladi. Agar chiqish qarshiligi va
yuklama o’rtasida moslik bo’lmasa, quvvatning katta qismi tranzistor ichida
issiqlik sifatida yo’qoladi. Shu bois bir bosqichli kuchaytirgichlarda ba’zan
chiqishda moslashtirish transformatori ishlatiladi. Bu transformator yuklama
qarshiligini tranzistorning optimal yuklash qarshiligiga moslashtiradi va chiqish
quvvatini sezilarli oshiradi.
Sxemaning ishlash prinsiplari bilan bir qatorda uning hisoblashlari ham
muhimdir. Bir bosqichli quvvat kuchaytirgichni hisoblashda birinchi navbatda
ishchi nuqta tanlanadi. Ishchi nuqta tranzistorning statik xarakteristikasiga ko’ra
tanlanadi va odatda to’g’ri chiziqlilikni ta’minlaydigan markaziy qismda
joylashtiriladi. Ish nuqtasi tranzistor kollektor toki Ic va kollektor–emitter
kuchlanishi UCE orqali belgilanadi. Quvvat kuchaytirgichlari uchun odatda Ic ning
yuqoriroq qiymatlari tanlanadi, chunki yuklama katta tok talab qiladi.
Hisoblashning keyingi bosqichi — yuklama chizig’ini qurish va
tranzistorning statik xarakteristikalarida ishchi nuqtani aniqlashdir. Yuklama
chizig’i tranzistorning chiqish xarakteristikasida chiziladi va u quvvat manbai
kuchlanishi hamda yuklama qarshiligiga bog’liq. Bu chiziq yordamida
tranzistorning signalning maksimal amplitudasini qanday chegaralarda uzatishi
mumkinligi aniqlanadi. Agar yuklama chizig’i tranzistorning ruxsat etilgan quvvat
zonasidan tashqariga chiqsa, tranzistor qizib ketadi yoki buziladi.
Bir bosqichli quvvat kuchaytirgichlarda chastota xususiyatlari ham muhimdir.
Past chastotali diapazonda vazifani bajarish uchun kiritish va chiqarish
kondensatorlari to’g’ri tanlanishi lozim. Katta sig’imli kondensatorlar past
chastotalarni o’tkazadi, ammo juda katta sig’im tranzistorning barqaror ishlashiga
18

salbiy ta’sir qilishi mumkin. Shuning uchun hisob-kitobda optimal sig’im
qiymatlari aniqlanadi.
Sxemada issiqlik boshqaruvi alohida e’tiborga ega. Bir bosqichli
kuchaytirgichlarda tranzistor ko’pincha nominal rejimga yaqin ishlaydi, bu esa
doimiy issiqlik ajralishini keltirib chiqaradi. Agar issiqlik yetarlicha tarqatilmasa,
tranzistorning parametrlari o’zgaradi, kollektor toki oshadi va termal o’tish holati
paydo bo’lishi mumkin. Shu sababli quvvat tranzistorlari katta metall radiatorlarga
o’rnatiladi.
Xulosa qilib aytganda, bir bosqichli past chastotali quvvat kuchaytirgichlari
sodda, lekin nazariy va amaliy jihatdan nihoyatda muhim sxemalardir. Ularning
to’g’ri loyihalanishi tranzistorning barqaror ishlashi, signalning buzilmasdan
kuchaytirilishi, yuklamaga yetarli quvvat berilishi va umumiy samaradorlikning
ta’minlanishiga bog’liq.
2.2. Ko’p bosqichli past chastotali quvvat kuchaytirgichlarning tuzilishi,
ishlash prinsipi va hisob-kitob asoslari
Ko’p bosqichli past chastotali quvvat kuchaytirgichlar bir bosqichli
kuchaytirgichlarga qaraganda murakkabroq, lekin samaradorligi yuqori va
kuchaytirish koeffitsienti ancha katta bo’lgan sxemalardir. Bunday qurilmalar
ko’pincha professional audio tizimlar, sahna va studiya ovoz tizimlari, yuqori
quvvat talab qilinadigan maishiy va sanoat elektronika tizimlarida qo’llanadi. Ko’p
bosqichli kuchaytirgichlarning asosiy afzalligi — har bir bosqichni
optimallashtirish orqali yuqori quvvatni olish, signal chiziqliligini saqlash va
yuklama bilan barqaror ishlashni ta’minlashdir.
Ko’p bosqichli kuchaytirgichlar odatda bir nechta kuchaytirish bosqichlaridan
iborat bo’lib, har bir bosqichning vazifasi kirish signalini ma’lum darajada
kuchaytirish va keyingi bosqichga yetkazishdir. Bu bosqichlar ketma-ket ulanadi
va ular orasida boshqaruv, teskari aloqa va filtrlash elementlari joylashtiriladi. Shu
bilan birga har bir bosqichning ish nuqtasi, tranzistorning tanlovi va yuklama
moslashuvi alohida hisoblanadi. Bu bosqichlar quyidagi asosiy turlarga bo’linadi:
kirish bosqichi, kuchaytirish bosqichi va chiqish bosqichi.
19

Kirish bosqichi odatda kuchlanish kuchaytirgich sifatida ishlaydi va uning
vazifasi — kirish signalini zarur amplituda darajasiga yetkazish, shuningdek kirish
qarshiligini yuqori darajada ushlab turishdir. Bu bosqichda ishlatiladigan
tranzistorlar ko’pincha kichik quvvatli, yuqori kirish qarshiligiga ega bo’ladi.
Kirish bosqichi, shuningdek, teskari aloqa orqali umumiy kuchaytirgich
chiziqliligini yaxshilashda ham ishtirok etadi.
O’rta bosqichlar, ya’ni kuchaytirish bosqichlari, signalni yanada kuchaytiradi.
Bu bosqichlarda tranzistorlar kuchliroq tokni boshqarish imkoniyatiga ega bo’lishi
lozim. Shuningdek, har bir bosqichda manfiy teskari aloqa qo’llanilishi signalning
chiziqliligini saqlash va harmonik distorsiyani kamaytirishda muhim rol o’ynaydi.
Har bir bosqichning ish nuqtasi optimallashtiriladi, ya’ni tranzistor doimo aktiv
zona chegaralarida ishlaydi, to’yinish va berkilishdan maksimal darajada
saqlanadi.
Chiqish bosqichi esa ko’pincha quvvat tranzistorlaridan iborat bo’ladi va
uning vazifasi — maksimal tokni yuklamaga yetkazish, yuqori samaradorlik va
minimal issiqlik yo’qotish bilan ishlashdir. Bu bosqichda tranzistorlar ko’pincha
A, AB yoki D sinf ishlash rejimida bo’ladi. Chiqish bosqichida issiqlik tarqatish,
radiatorlar, ventilyatorlar va termik himoya elementlari keng qo’llaniladi.
Shuningdek, yuklamani moslashtirish transformatorlari yoki passiv elementlar
orqali tranzistor bilan dinamika o’rtasida optimal moslik ta’minlanadi.
Ko’p bosqichli kuchaytirgichlarda manfiy teskari aloqa o’ta muhim
hisoblanadi. Teskari aloqa kuchaytirgichning umumiy kuchaytirish koeffitsientini
barqarorlashtiradi, chiziqlilikni oshiradi, har bir bosqichning parametrlaridagi
o’zgarishlar ta’sirini kamaytiradi va yuqori chastotalarda tebranishlarni oldini
oladi. Teskari aloqa turli usullar bilan amalga oshiriladi: kuchlanish teskari aloqa,
tok teskari aloqa yoki aralash turdagi aloqa. Bu aloqa orqali ko’p bosqichli
kuchaytirgichlarning ishlash barqarorligi sezilarli darajada oshadi, xususan,
signalning chiziqliligi va harmonik distorsiyasi nazorat qilinadi.
Ko’p bosqichli kuchaytirgichlarning hisob-kitob jarayoni bir bosqichli
kuchaytirgichga qaraganda murakkabroq. Avvalo har bir bosqich uchun ishchi
nuqta va tranzistor parametrlari aniqlanadi. Keyin bosqichlar o’rtasidagi
20

bog’lanish, yuklama qarshiligi, teskari aloqa zanjiri, kondensator va induktorlar
orqali chastotaviy javob tekshiriladi. Hisoblashlar natijasida har bir bosqichning
tranzistorlari to’g’ri tanlanadi, ish nuqtasi barqarorlanadi va maksimal quvvat
yuklamaga yetkazilishi ta’minlanadi.
Chastota javobi ham ko’p bosqichli kuchaytirgichlarda alohida e’tiborga
loyiqdir. Past chastotali diapazonda ishlovchi kuchaytirgichlarda kirish va chiqish
kondensatorlari hamda o’tkazuvchi induktorlar chastotaviy xususiyatlarni
belgilaydi. Har bir bosqichning chiqish qismidagi kondensatorlar past chastotada
signalni uzatishni ta’minlaydi, kirish qismidagi kondensatorlar esa yuqori
chastotalarda tebranishlarni kamaytiradi. Shu bilan birga, kondensatorlar va
induktorlar orqali bosqichlar orasida faza siljishi minimallashtiriladi, bu esa
kuchaytirgichning umumiy barqarorligini oshiradi.
Ko’p bosqichli kuchaytirgichlarning amaliy ahamiyati shundaki, ular yuqori
quvvat, keng chastota diapazoni va minimal distorsiya talab qilinadigan holatlarda
ishlatiladi. Masalan, sahna audio tizimlarida, musiqa studiyalarida yoki yuqori
sifatli ovoz tizimlarida bir bosqichli kuchaytirgich yetarli quvvat bera olmaydi,
shuning uchun ko’p bosqichli sxemalar qo’llanadi. Har bir bosqichning to’g’ri
hisoblangan tranzistorlari va parametrlarining uyg’unligi umumiy tizimning
samarali ishlashini ta’minlaydi.
Shuningdek, ko’p bosqichli kuchaytirgichlar orqali yuklamani yanada
samarali boshqarish, signalni chiziqli kuchaytirish va issiqlikni optimal tarqatish
imkoniyati yaratiladi. Agar har bir bosqich to’g’ri loyihalanmasa, quvvat
kuchaytirgich samaradorligi pasayadi, issiqlik ortadi, signal shaklida buzilishlar
yuzaga keladi va tizimning barqaror ishlashiga salbiy ta’sir qiladi.
Xulosa qilib aytganda, ko’p bosqichli past chastotali quvvat kuchaytirgichlar
— yuqori quvvat talab qilinadigan tizimlar uchun zarur vosita bo’lib, ularning
ishlash prinsipi, bosqichlararo moslashuvi, teskari aloqa va issiqlik boshqaruvi
chuqur tahlil talab qiladi. Shu bois, bunday kuchaytirgichlarni loyihalashda har bir
bosqichning elektr, termik va chastotaviy xususiyatlari, tranzistor parametrlariga
moslashuvi va signal chiziqliligini saqlash eng muhim shart hisoblanadi.ʼ
21

2.3. Past chastotali quvvat kuchaytirgichlarda quvvat, samaradorlik va
issiqlik nazariyasi
Past chastotali tranzistorli quvvat kuchaytirgichlarining ishlash samaradorligi,
ularning quvvat berish qobiliyati va termal xususiyatlari qurilmaning loyihalash va
amaliy ishlashida eng muhim omillar hisoblanadi. Ushbu bo’limda quvvat,
samaradorlik va issiqlik masalalari batafsil tahlil qilinadi, shuningdek, ularning
o’zaro bog’liqligi va quvvat kuchaytirgichning umumiy ishlashiga ta’siri ko’rib
chiqiladi.
Past chastotali quvvat kuchaytirgichlarining asosiy vazifasi — kirishdagi
signalni maksimal darajada chiziqli saqlab, yuklamaga yetarli quvvat yetkazishdir.
Bu vazifa amalga oshirilishi uchun tranzistorlar o’z ish rejimida barqaror ishlashi,
ish nuqtasi to’g’ri tanlanganligi, teskari aloqa zanjiri mavjudligi va yuklama bilan
moslashganligi muhimdir. Har bir tranzistorning ichki tok va kuchlanish
xarakteristikasi, shuningdek, ularning issiqlik tarqatish qobiliyati, umumiy quvvat
kuchaytirgichning samaradorligini belgilaydi. Shu bois, quvvat kuchaytirgichlar
loyihasida chiqish quvvatining o’zgarishi, ishlash sinfi, ishlash rejimi va signalning
chiziqliligi alohida e’tiborga olinadi.
Quvvat kuchaytirgichlarda quvvatning asosiy qismini tranzistorlar orqali
yetkaziladi, ammo har bir tranzistor o’z ishlash sinfiga qarab energiyani turlicha
yo’qotadi. Masalan, A sinf kuchaytirgichlar signalni chiziqli saqlash uchun
tranzistorlarni doimiy tok bilan ishlatadi, bu esa foydali quvvatning bir qismini
issiqlik sifatida yo’qotishga olib keladi. Shu bilan birga, B va AB sinflar
samaradorlikni oshirishga qaratilgan, lekin ular signalning chiziqliligida ma’lum
darajada buzilishlar yuzaga kelishi mumkin. D sinf kuchaytirgichlarda tranzistorlar
impulsli rejimda ishlaydi, bu esa issiqlik yo’qotishlarni minimallashtiradi va
samaradorlikni sezilarli darajada oshiradi. Shu tariqa, har bir ishlash sinfi o’ziga
xos quvvat taqsimlanishi va energiya yo’qotish darajasiga ega.
Quvvat kuchaytirgichlarda samaradorlikni oshirishning muhim jihati —
yuklama bilan optimal moslik. Tranzistorlarning chiqish qarshiligi va yuklamaning
qarshiligi bir-biriga mos kelishi kerak. Agar bu moslik noto’g’ri bo’lsa, tranzistor
ichida yo’qotishlar oshadi, chiqish quvvati kamayadi va issiqlik tarqalishi ortadi.
22

Shu sababli past chastotali kuchaytirgichlarda ko’pincha chiqish transformatori,
rezonansli filtrlash elementlari yoki boshqa passiv moslashtirish elementlari
ishlatiladi. Bu qurilmalar signalning maksimal kuchaytirilishini ta’minlaydi va
yuklamaga yetkaziladigan energiyaning yo’qotilishini kamaytiradi.
Tranzistorlarning issiqlik holati ham quvvat kuchaytirgichning ishlashida hal
qiluvchi rol o’ynaydi. Tranzistorlar ishlash davomida sezilarli darajada issiqlik
ajratadi, ayniqsa katta tok va kuchlanish talab qilinadigan chiqish bosqichlarida.
Agar issiqlik to’g’ri tarqatilmasa, tranzistorning parametrlari o’zgaradi, ish nuqtasi
siljiydi, signal shaklida buzilishlar yuzaga keladi va tranzistor qisqa muddat ichida
ishdan chiqishi mumkin. Shu sababli quvvat kuchaytirgichlarda radiatorlar,
ventilyatorlar, issiqlik pastalari va boshqa issiqlik tarqatish vositalari keng
qo’llaniladi. Bu vositalar tranzistorni optimal haroratda ishlashini ta’minlaydi va
qurilmaning uzoq muddatli ishlashini kafolatlaydi.
Quvvat kuchaytirgichlarda signal chiziqliligi va harmonik distorsiya ham
quvvat va issiqlik bilan bevosita bog’liq. Agar tranzistor ish nuqtasidan uzoqlashsa
yoki signal amplitudasi haddan tashqari yuqori bo’lsa, signalning shakli buziladi
va garmonikalar hosil bo’ladi. Shu sababli manfiy teskari aloqa va ish nuqtasini
barqarorlashtirish elementlari quvvat kuchaytirgichlarda majburiy hisoblanadi.
Teskari aloqa nafaqat chiziqlilikni oshiradi, balki quvvatning barqaror
taqsimlanishini ham ta’minlaydi va issiqlik yo’qotishlarni kamaytirishga yordam
beradi.
Ko’p bosqichli kuchaytirgichlarda quvvat va issiqlik hisoblari yanada
murakkablashadi. Har bir bosqichning chiqish quvvati, tranzistorlar tokini
boshqarish qobiliyati va termal holati alohida hisoblanadi. Shu bosqichlar ketma-
ket ishlashi natijasida umumiy quvvat kuchaytirgichning samaradorligi va ishlash
barqarorligi aniqlanadi. Har bir bosqich o’z ish nuqtasida va optimal rejimda
ishlashini ta’minlaganda, umumiy tizim yuqori quvvat, chiziqli signal va minimal
issiqlik yo’qotish bilan ishlaydi.
Shunday qilib, past chastotali tranzistorli quvvat kuchaytirgichlarda quvvat,
samaradorlik va issiqlik masalalari bir-biri bilan chambarchas bog’liq. To’g’ri
tanlangan tranzistorlar, optimal ish nuqtasi, yuklama bilan moslik va issiqlik
23

tarqatish vositalari orqali kuchaytirgich nafaqat maksimal quvvatni yuklamaga
yetkazadi, balki signalning chiziqliligini saqlaydi va uzoq muddat barqaror
ishlashini ta’minlaydi. Ushbu tahlil quvvat kuchaytirgichning nazariy va amaliy
jihatlarini chuqur tushunish, loyihalash va sinovdan o’tkazish jarayonida asosiy
poydevor sifatida xizmat qiladi.
24

III BOB. PAST CHASTOTALI TRANZISTORLI QUVVAT
KUCHAYTIRGICHLARNING AMALIY LOYIHASI VA SXEMALARI
3.1. Bir bosqichli past chastotali quvvat kuchaytirgichning amaliy loyihasi
Bir bosqichli past chastotali quvvat kuchaytirgichlarni loyihalash jarayoni
nazariy bilimlarni amaliyotga tadbiq etish orqali amalga oshiriladi. Ushbu
bosqichda avvalo kuchaytirgichning maqsadi, ishlash sharoitlari, yuklama turini
aniqlash muhim hisoblanadi. Loyihalash jarayoni kichik signalni chiziqli
kuchaytirishdan boshlanadi, kirish va chiqish bosqichlari, tranzistorlar tanlovi, ish
nuqtasi va teskari aloqa elementlari hisobga olinadi.
Amaliy loyihada birinchi qadam sifatida kirish bosqichining parametrlari
aniqlanadi. Kirish bosqichi signalni qabul qiladi, uni kerakli amplituda darajasiga
yetkazadi va keyingi bosqichga uzatadi. Kirish bosqichida ishlatiladigan
tranzistorning kirish qarshiligi yuqori bo’lishi kerak, shunda kirish manbai bilan
moslashuv oson amalga oshadi va signalning zaiflashuvi kamayadi. Shuningdek,
kirish bosqichi teskari aloqa orqali barqarorlashtiriladi, bu esa signalning
chiziqliligini oshiradi va harmonik distorsiyani kamaytiradi.
Keyingi qadam — chiqish bosqichini loyihalash. Chiqish bosqichi tranzistor
orqali yuklamaga maksimal quvvat yetkazishni ta’minlaydi. Bu bosqichda
tranzistorlar tokni boshqarish qobiliyatiga ega bo’lishi kerak va ularning ish rejimi
kuchaytirgich sinfiga mos bo’lishi lozim. Masalan, A sinf kuchaytirgichda
tranzistor doimiy tok bilan ishlaydi, AB sinf kuchaytirgichda yarim davr ishlaydi,
D sinf kuchaytirgich esa impulsli rejimda ishlaydi. Chiqish bosqichida signal
chiziqliligi, yuklamaga quvvat yetkazish va minimal issiqlik yo’qotish muhimdir.
Shu sababli, amaliy loyihada radiatorlar, issiqlik pastalari va termal himoya
elementlari qo’llaniladi.
Bir bosqichli kuchaytirgichni loyihalashda ish nuqtasini tanlash eng muhim
bosqichlardan biri hisoblanadi. Ish nuqtasi tranzistorning kollektor toki va
kollektor–emitter kuchlanishi orqali aniqlanadi. To’g’ri tanlangan ish nuqtasi
signalni chiziqli kuchaytiradi, tranzistorning issiqlik yuklamasi optimal bo’ladi va
harmonik distorsiya kamayadi. Ish nuqtasi noto’g’ri tanlansa, tranzistor to’yinish
25

yoki berkilish zonalariga o’tadi, bu esa signal shaklini buzadi va quvvat
yo’qotilishini oshiradi.
Amaliy loyihada teskari aloqa zanjiri ham muhim ahamiyatga ega. Teskari
aloqa yordamida kuchaytirgichning umumiy kuchaytirish koeffitsienti
barqarorlashadi, signal chiziqliligi saqlanadi va chiqish quvvati optimallashtiriladi.
Teskari aloqa turli usullarda amalga oshiriladi: kuchlanish teskari aloqa, tok teskari
aloqa yoki aralash turdagi aloqa. Har bir tur kuchaytirgichning ishlash sharoitiga
qarab tanlanadi.
Amaliy loyihada quvvat va issiqlik hisoblari ham birinchi o’rinda turadi.
Tranzistorlarning maksimal quvvat qabul qilish imkoniyati, chiqish tokining
maksimal qiymati, ishlash sinfi va yuklama qarshiligi hisobga olinadi. Shuningdek,
radiatorlar orqali issiqlik tarqalishi va qurilmaning uzoq muddat ishlash
barqarorligi tahlil qilinadi. Ushbu jarayonlarda har bir elementning issiqlik
qobiliyati va energiya yo’qotishlari hisobga olinadi.
Bir bosqichli quvvat kuchaytirgichning amaliy loyihasi shuningdek,
signalning chastotaviy xususiyatlarini ham o’z ichiga oladi. Past chastotali
kuchaytirgichlar kirish va chiqish kondensatorlari orqali chastota javobini
belgilaydi. To’g’ri tanlangan kondensatorlar signalning past chastotalarda
uzatilishini ta’minlaydi, yuqori chastotalarda esa tebranishlar kamayadi. Shu bilan
birga, bosqichlar orasidagi o’tkazuvchilar va filtrlash elementlari signalning
fazasini barqarorlashtiradi va umumiy tizim samaradorligini oshiradi.
Amaliy loyihada yuklama bilan moslashuv alohida e’tiborga loyiqdir. Chiqish
bosqichi tranzistorning optimal ish qismiga mos keladigan yuklama bilan ishlashi
kerak. Agar yuklama va tranzistor chiqish qarshiligi orasida moslik bo’lmasa,
quvvatning katta qismi issiqlik sifatida yo’qoladi va tizimning samaradorligi
sezilarli darajada pasayadi. Shu sababli, amaliy loyihalarda chiqish transformatori
yoki passiv moslashtirish elementlari qo’llaniladi.
Shu tarzda, bir bosqichli past chastotali quvvat kuchaytirgichning amaliy
loyihasi nazariy bilimlarni real qurilmaga tadbiq etish jarayonini o’z ichiga oladi.
Loyihalash jarayoni kirish bosqichi, chiqish bosqichi, ish nuqtasi tanlovi, teskari
aloqa zanjiri, quvvat va issiqlik hisoblari hamda yuklama bilan moslashuv kabi
26

barcha elementlarni o’zaro uyg’unlashtirishni talab qiladi. Bu esa quvvat
kuchaytirgichning yuqori samaradorlik bilan ishlashini, signalning chiziqliligini
saqlashini va qurilmaning uzoq muddat barqaror ishlashini ta’minlaydi.
Amaliy loyihada keyingi muhim jihat — quvvat kuchaytirgichning barqaror
ishlashini ta’minlash. Barqarorlik, avvalo, tranzistorning ish nuqtasining doimiy
saqlanishi va chiqish signalining minimal distorsiya bilan uzatilishiga bog’liq.
Tranzistor ish nuqtasi siljishi yoki ish sharoitidagi o’zgarishlar signalning
chiziqliligini buzadi va maksimal quvvatni yetkazishni qiyinlashtiradi. Shu sababli,
loyihada baza zanjirini va emitter qarshiligini optimal tanlash orqali tranzistor ish
nuqtasi barqarorlashtiriladi. Bundan tashqari, manfiy teskari aloqa orqali quvvat
kuchaytirgichning umumiy kuchaytirish koeffitsienti stabilizatsiya qilinadi va
signalning harmonik distorsiyasi sezilarli kamayadi.
Radiator va issiqlik tarqatish elementlari loyihalashning muhim qismi
hisoblanadi. Bir bosqichli kuchaytirgichda tranzistor doimiy ravishda quvvat
yo’qotadi, ayniqsa yuqori tok va kuchlanish talab qilinadigan chiqish bosqichida.
Shu sababli, amaliy loyihada tranzistor radiatorga mustahkamlanadi, radiatorning
yuzasi va termal qarshiligi hisobga olinadi. Ba’zi hollarda, qo’shimcha
ventilyatorlar va issiqlik pastalari qo’llaniladi, bu esa qurilmaning uzoq muddat
barqaror ishlashini ta’minlaydi.
Loyihalash jarayonida signal chastotasi va filtr elementlari ham e’tibordan
chetda qolmaydi. Past chastotali kuchaytirgichlar uchun kirish va chiqish
kondensatorlari past chastotalardagi signallarni uzatish va yuqori chastotadagi
tebranishlarni kamaytirish vazifasini bajaradi. Shu bilan birga, kondensatorlar va
passiv elementlar bosqichlar orasida fazani to’g’ri saqlashga xizmat qiladi, bu esa
signalning chiziqliligini va kuchaytirishning barqarorligini ta’minlaydi.
Yana bir muhim jihat — yuklama bilan moslashuv. Chiqish bosqichi
tranzistorning optimal ishlash qismiga mos keladigan yuklama bilan ishlashi kerak.
Agar tranzistor chiqish qarshiligi va yuklama qarshiligi orasida moslik bo’lmasa,
quvvatning katta qismi issiqlik sifatida yo’qoladi, tizimning samaradorligi
kamayadi va signal shaklida buzilishlar yuzaga keladi. Shu sababli, amaliy
loyihalarda ko’pincha chiqish transformatori yoki passiv moslashtirish elementlari
27

qo’llaniladi. Bu nafaqat signalning kuchayishini oshiradi, balki issiqlik
yo’qotishlarni minimallashtiradi.
Bir bosqichli kuchaytirgichni amaliy loyihalash jarayonida signal sifati
alohida e’tiborga olinadi. Kirishdan chiqishgacha signalning chiziqliligi va
minimal distorsiyasi nazorat qilinadi. Teskari aloqa yordamida, ish nuqtasi
barqarorlashtiriladi va chiqish signalining maksimal amplitudasi optimal darajada
saqlanadi. Loyihada signal fazasining o’zgarishi ham tekshiriladi, shunda
bosqichlar orasidagi o’tkazuvchilar va passiv elementlar signalni o’tkazish
jarayonida hech qanday deformatsiyaga olib kelmaydi.
Shuningdek, amaliy loyihada energiya samaradorligi ham muhim hisoblanadi.
Tranzistorlar, passiv elementlar va radiatorlar orqali yo’qotiladigan quvvat miqdori
hisobga olinadi va tizimning maksimal foydali quvvat ko’rsatkichi aniqlanadi.
Samaradorlikni oshirish uchun ish nuqtasi, ish rejimi va yuklama bilan moslashuv
optimallashtiriladi. Bu esa bir bosqichli kuchaytirgichning quvvat yetkazish
qobiliyatini maksimal darajaga olib chiqadi va qurilmaning uzoq muddat barqaror
ishlashini ta’minlaydi.
Umuman olganda, bir bosqichli past chastotali quvvat kuchaytirgichning
amaliy loyihasi nafaqat tranzistor va passiv elementlarni tanlashdan iborat, balki
signal chiziqliligi, issiqlik tarqalishi, quvvat samaradorligi, teskari aloqa va
yuklama bilan moslashuv kabi barcha muhim jihatlarni o’zaro uyg’unlashtirishni
talab qiladi. Loyihalash jarayoni to’g’ri bajarilganda, kuchaytirgich yuqori
samaradorlik, chiziqli signal va uzoq muddat barqaror ishlashni ta’minlaydi, bu esa
uni amaliy va professional audio tizimlarida qo’llash imkonini yaratadi.
3.2. Ko’p bosqichli past chastotali quvvat kuchaytirgichlarning amaliy
loyihasi
Ko’p bosqichli past chastotali quvvat kuchaytirgichlar bir bosqichli
kuchaytirgichlarga qaraganda murakkabroq, lekin yuqori quvvat va chiziqli signal
talab qilinadigan holatlarda samaradorligi yuqori bo’lgan tizim hisoblanadi.
Amaliy loyihada ko’p bosqichli kuchaytirgichning har bir bosqichi alohida tahlil
qilinadi, keyin ular ketma-ket ishlashi uchun integratsiya qilinadi. Shu bilan birga,
28

har bir bosqichning ish nuqtasi, quvvat berish qobiliyati, teskari aloqa va issiqlik
tarqatilishi batafsil hisoblanadi.
Ko’p bosqichli kuchaytirgich loyihasida birinchi bosqich — kirish bosqichi
hisoblanadi. Kirish bosqichi signalni qabul qiladi va uni keyingi kuchaytirish
bosqichlariga uzatadi. Bu bosqichda ishlatiladigan tranzistorlar yuqori kirish
qarshiligiga ega bo’lishi kerak, shunda kirish manbai bilan moslashuv oson bo’ladi
va signal zaiflashuvi kamayadi. Kirish bosqichi, shuningdek, teskari aloqa orqali
barqaror ishlaydi, bu esa signalning chiziqliligini oshiradi va harmonik distorsiyani
kamaytiradi.
Keyingi bosqichlar — o’rta kuchaytirish bosqichlari — signalni yanada
kuchaytiradi. Bu bosqichlarda tranzistorlar kuchliroq tokni boshqarish
imkoniyatiga ega bo’lishi lozim. Har bir bosqich teskari aloqa zanjiri orqali
chiziqlilikni saqlaydi va signal shaklini maksimal darajada saqlashga xizmat qiladi.
Shu bilan birga, har bir bosqichning ish nuqtasi optimallashtiriladi, ya’ni tranzistor
faol zonada ishlaydi va to’yinishdan saqlanadi.
Chiqish bosqichi ko’p bosqichli kuchaytirgichning eng muhim qismi
hisoblanadi. Bu bosqichda tranzistorlar yuqori quvvatni yuklamaga yetkazish
uchun ishlaydi. Chiqish bosqichi yuklamaga maksimal tok yetkazadi va minimal
issiqlik yo’qotish bilan ishlaydi. Amaliy loyihada chiqish bosqichida ishlatiladigan
tranzistorlar A, AB yoki D sinfida ishlashga mo’ljallangan bo’lishi mumkin. Shu
bosqichda radiatorlar, issiqlik pastalari va ventilyatorlar yordamida issiqlik
samarali tarqatiladi, bu esa tranzistorlarning uzoq muddat barqaror ishlashini
ta’minlaydi.
Ko’p bosqichli kuchaytirgichlarda teskari aloqa muhim rol o’ynaydi. Teskari
aloqa kuchaytirgichning umumiy kuchaytirish koeffitsientini barqarorlashtiradi,
chiziqlilikni oshiradi va har bir bosqichning parametrlaridagi o’zgarishlar ta’sirini
kamaytiradi. Teskari aloqa turli usullar bilan amalga oshiriladi: kuchlanish teskari
aloqa, tok teskari aloqa yoki aralash turdagi aloqa. Teskari aloqa orqali ko’p
bosqichli kuchaytirgichlarda signal shakli chiziqli saqlanadi va harmonik distorsiya
minimal bo’ladi.
29

Amaliy loyihada quvvat va issiqlik masalalari alohida e’tiborga loyiqdir. Har
bir bosqichning chiqish quvvati, tranzistorning maksimal tok va kuchlanish
qobiliyati, ish rejimi va yuklama qarshiligi alohida hisoblanadi. Shu bosqichlar
ketma-ket ishlashini hisobga olgan holda, umumiy quvvat kuchaytirgichning
samaradorligi aniqlanadi va issiqlik tarqalishi tahlil qilinadi. Tranzistorlarning
maksimal issiqlik qabul qilish imkoniyati, radiatorlar orqali issiqlik tarqatish va
qo’shimcha himoya elementlari ko’p bosqichli tizimning uzoq muddat barqaror
ishlashini kafolatlaydi.
Shuningdek, signalning chastotaviy xususiyatlari ham loyihada muhim
ahamiyatga ega. Past chastotali kuchaytirgichlarda kirish va chiqish
kondensatorlari chastota javobini belgilaydi. Har bir bosqichning chiqish
kondensatori past chastotada signalni uzatish, kirish kondensatori esa yuqori
chastotalarda tebranishlarni kamaytirish vazifasini bajaradi. Shu bilan birga,
bosqichlar orasidagi faza siljishi minimal darajada saqlanadi, bu esa ko’p bosqichli
kuchaytirgichning umumiy barqarorligini oshiradi.
Amaliy loyihada yuklama bilan moslashuv alohida e’tiborga loyiqdir. Har bir
bosqich yuklama bilan optimal moslashuvi orqali maksimal foydali quvvatni
yetkazadi va issiqlik yo’qotishlarni kamaytiradi. Agar yuklama va tranzistor
chiqish qarshiligi orasida moslik bo’lmasa, tizimning samaradorligi pasayadi va
signal shakli buziladi. Shu sababli, amaliy loyihalarda chiqish transformatori yoki
passiv moslashtirish elementlari keng qo’llaniladi.
Ko’p bosqichli kuchaytirgichning amaliy loyihasi shuningdek, quvvatning
barqaror taqsimlanishini ta’minlashga qaratilgan. Har bir bosqichning chiqish
quvvati va tranzistorlarning ishlash xususiyatlari bir-biriga mos kelishi lozim. Shu
bilan birga, quvvat yo’qotishlarining manbalari va issiqlik tarqalishi alohida tahlil
qilinadi. Optimal ish rejimi va teskari aloqa yordamida ko’p bosqichli
kuchaytirgich yuqori samaradorlik bilan ishlaydi, signal chiziqliligini saqlaydi va
yuklamaga maksimal quvvat yetkazadi.
Umuman olganda, ko’p bosqichli past chastotali quvvat kuchaytirgichlarning
amaliy loyihasi — bu bir nechta bosqichni ketma-ket uyg’unlashtirish, har bir
bosqichning ish nuqtasini, quvvat berish qobiliyatini, issiqlik tarqatilishini va
30

teskari aloqa orqali barqarorligini optimallashtirish jarayonidir. To’g’ri loyihalash
natijasida tizim yuqori quvvat, chiziqli signal va uzoq muddat barqaror ishlashni
ta’minlaydi, bu esa uni amaliy va professional audio tizimlarida qo’llashga imkon
yaratadi.
3.3. Chiqish bosqichi va past chastotali quvvat kuchaytirgichning amaliy
ishlash tavsifi
Chiqish bosqichi ko’p bosqichli yoki bir bosqichli past chastotali quvvat
kuchaytirgichning eng muhim qismi hisoblanadi, chunki aynan shu bosqich
yuklamaga quvvat yetkazadi va tizimning umumiy samaradorligini belgilaydi.
Amaliy loyihada chiqish bosqichi ishlash xususiyatlarini, quvvat taqsimlanishini,
issiqlik balansini va signal chiziqliligini ta’minlashga yo’naltiriladi. Shu
bosqichning samarali ishlashi kuchaytirgichning maksimal quvvat ko’rsatkichlarini
olish va uzoq muddat barqaror ishlash imkonini beradi.
Chiqish bosqichida ishlatiladigan tranzistorlar kuchli tokni boshqarish
qobiliyatiga ega bo’lishi lozim. Loyihada tranzistorlarning ish nuqtasi, kollektor
yoki drenaj toki va kollektor-emitter kuchlanishi optimal darajada tanlanadi.
To’g’ri ish nuqtasi signalni chiziqli kuchaytirishga xizmat qiladi, issiqlik
tarqalishini kamaytiradi va harmonik distorsiyani minimallashtiradi. Agar ish
nuqtasi noto’g’ri tanlansa, tranzistor to’yinish yoki berkilish holatlariga o’tadi, bu
esa signalning shaklini buzadi va foydali quvvatni kamaytiradi.
Chiqish bosqichi loyihasida teskari aloqa alohida ahamiyatga ega. Teskari
aloqa yordamida kuchaytirgichning umumiy kuchaytirish koeffitsienti barqaror
saqlanadi, har bir bosqichning parametrlaridagi o’zgarishlar ta’siri kamayadi va
signal chiziqliligi saqlanadi. Teskari aloqa kuchaytirgichning chiziqliligi va
harmonik distorsiyasini kamaytirishda samarali vosita hisoblanadi. Shu bilan birga,
teskari aloqa yordamida chiqish quvvatining maksimal amplitudasi optimal
darajada saqlanadi va tizimning ishlash barqarorligi oshadi.
Amaliy loyihada yuklama bilan moslashuv muhim jihatlardan biri
hisoblanadi. Chiqish bosqichi tranzistorlarning maksimal foydali quvvatni
yetkazish qobiliyatini to’liq ochishi uchun yuklama bilan to’liq moslashuvi zarur.
31

Agar yuklama va tranzistor chiqish qarshiligi orasida moslik bo’lmasa, quvvatning
katta qismi issiqlik sifatida yo’qoladi, tizimning samaradorligi pasayadi va signal
shaklida buzilishlar yuzaga keladi. Shu sababli, amaliy loyihalarda chiqish
transformatori yoki passiv moslashtirish elementlari qo’llaniladi. Bu nafaqat
quvvat yetkazishni optimallashtiradi, balki issiqlik yo’qotishlarni kamaytiradi va
tizimning uzoq muddat barqaror ishlashini ta’minlaydi.
Chiqish bosqichi shuningdek, issiqlik tarqalishi jihatidan muhim hisoblanadi.
Tranzistorlar yuqori tok va kuchlanishda ishlaydi, shuning uchun ularning issiqlik
yo’qotishlari sezilarli bo’ladi. Amaliy loyihada radiatorlar, issiqlik pastalari va
qo’shimcha ventilyatorlar orqali issiqlik samarali tarqatiladi. Bu esa
tranzistorlarning optimal haroratda ishlashini ta’minlaydi va ularning uzoq muddat
ishdan chiqmasligini kafolatlaydi. Issiqlik tarqalishini hisoblash va radiatorlarni
tanlash chiqish bosqichining loyihasida ajralmas qism sifatida ko’riladi.
Shuningdek, chiqish bosqichi signalning chastotaviy xususiyatlarini va faza
barqarorligini ta’minlaydi. Past chastotali kuchaytirgichlarda chiqish
kondensatorlari past chastotali signallarni uzatish va yuqori chastotadagi
tebranishlarni kamaytirish vazifasini bajaradi. Shu bilan birga, chiqish bosqichi
orqali signalning fazasi saqlanadi, bu esa ko’p bosqichli tizimlarda umumiy
barqarorlik va chiziqlilikni oshiradi.
Amaliy ishlash jarayonida chiqish bosqichi signal chiziqliligi, quvvat
yetkazish va issiqlik balansini muvozanatli ravishda ta’minlaydi. Bu bosqichning
optimalligi kuchaytirgichning yuqori samaradorlik bilan ishlashini kafolatlaydi.
Shu sababli, chiqish bosqichi nafaqat quvvatni yuklamaga yetkazish, balki
signalning chiziqliligi, harmonik distorsiyaning kamayishi, quvvat va issiqlik
balansining muvofiqligi kabi barcha muhim vazifalarni bir vaqtning o’zida
bajaradi.
Umuman olganda, chiqish bosqichi va uning amaliy ishlash tavsifi ko’p
bosqichli yoki bir bosqichli past chastotali quvvat kuchaytirgichlarda tizimning
asosiy ishlash ko’rsatkichlarini belgilaydi. To’g’ri loyihalash va optimallashtirish
orqali chiqish bosqichi yuqori quvvat, minimal distorsiya, samarali issiqlik
tarqalishi va uzoq muddat barqaror ishlashni ta’minlaydi. Shu sababli, amaliy
32

loyihada chiqish bosqichi barcha qurilma parametrlari bilan uzluksiz
uyg’unlashgan holda loyihalanadi va tahlil qilinadi, bu esa kuchaytirgichning
yuqori sifatli va ishonchli ishlashini kafolatlaydi.
Chiqish bosqichi loyihasida amaliy jihatdan yana bir muhim omil —
signalning kuchlanish va tok chegaralarini nazorat qilishdir. Tranzistorlarning
maksimal tok va kuchlanish imkoniyati hisobga olinmasdan ishlash tizimning
samaradorligini pasaytiradi va qisqa muddat ichida elementlarning ishdan
chiqishiga olib kelishi mumkin. Shu sababli, amaliy loyihada chiqish bosqichi
tranzistorlarning nominal parametrlariga moslashtiriladi, maksimal quvvat
yetkazish imkoniyatlari aniqlanadi va bu parametrlar asosida yuklama bilan
moslashuv amalga oshiriladi.
Chiqish bosqichi shuningdek, barqaror ishlashni ta’minlashga qaratilgan. Past
chastotali kuchaytirgichlarda tranzistor ish nuqtasi harorat o’zgarishlari, kirish
signalining o’zgarishi yoki quvvat manbai sharoitlaridagi o’zgarishlar ta’sirida
siljishi mumkin. Amaliy loyihada bu ta’sirlarni kamaytirish uchun teskari aloqa
zanjiri, ish nuqtasini barqarorlashtiruvchi elementlar va kuchlanish
barqarorlashtiruvchi qurilmalar qo’llaniladi. Natijada, chiqish bosqichi doimiy va
barqaror quvvat berishni ta’minlaydi, signalning chiziqliligi saqlanadi va harmonik
distorsiya minimal darajada bo’ladi.
Issiqlik tarqalishi chiqish bosqichida eng ko’p muammo tug’diradi.
Tranzistorlar yuqori tok va kuchlanishda ishlagani sababli sezilarli issiqlik ajratadi.
Amaliy loyihada bu masala radiatorlar, issiqlik pastalari va ventilyatorlar
yordamida hal qilinadi. Shu bilan birga, issiqlik yo’qotishlarni kamaytirish
maqsadida tranzistorlarning ish nuqtasi optimal darajada tanlanadi va quvvat
yetkazish samaradorligi oshiriladi. Issiqlik balansining to’g’ri ta’minlanishi
tranzistorlarning uzoq muddat ishlashini kafolatlaydi va tizimning ishonchliligini
oshiradi.
Chiqish bosqichi amaliy loyihada chastotaviy javobni ham nazorat qiladi. Past
chastotali kuchaytirgichlarda chiqish kondensatori signalning past chastotadagi
uzatilishini ta’minlaydi, shu bilan birga yuqori chastotadagi tebranishlarni
kamaytiradi. Bu esa signal shaklining saqlanishini va tizimning umumiy
33

chiziqliligini ta’minlaydi. Shu bilan birga, chiqish bosqichi orqali faza barqarorligi
saqlanadi, bu esa ko’p bosqichli kuchaytirgichlarda bosqichlar orasidagi
uyg’unlikni oshiradi.
Amaliy ishlashda chiqish bosqichi yuklama bilan moslashuvni samarali
ta’minlaydi. Chiqish bosqichi tranzistorlarning maksimal foydali quvvat yetkazish
qobiliyatini ochadi va tizimning samaradorligini oshiradi. Agar yuklama va
tranzistor chiqish qarshiligi orasida nomuvofiqlik bo’lsa, quvvatning katta qismi
issiqlik sifatida yo’qoladi va signal shakli buziladi. Shu sababli amaliy loyihalarda
chiqish transformatori yoki passiv moslashtirish elementlari qo’llaniladi. Bu
tizimga yuklamani optimal ravishda bog’lash, signalni chiziqli saqlash va quvvatni
samarali uzatishni ta’minlaydi.
Shuningdek, chiqish bosqichi quvvat va energiya samaradorligi jihatidan ham
muhim hisoblanadi. Amaliy loyihada tranzistorlarning ishlash sinfi, ish nuqtasi,
teskari aloqa va yuklama bilan moslashuv hisobga olinadi. Shu tarzda chiqish
bosqichi yuqori foydali quvvatni yetkazadi va yo’qotishlarni minimal darajaga
tushiradi. Bu esa tizimning uzoq muddat barqaror ishlashini va maksimal
samaradorlikni ta’minlaydi.
Oxir-oqibat, chiqish bosqichi past chastotali quvvat kuchaytirgichning barcha
asosiy parametrlarini birlashtiradi: signal chiziqliligi, maksimal quvvat yetkazish,
issiqlik tarqalishi, chastotaviy javob va yuklama bilan optimal moslashuv. Amaliy
loyihada chiqish bosqichi barcha elementlar bilan uyg’un ishlashi orqali
kuchaytirgichning yuqori sifatli va ishonchli ishlashini kafolatlaydi. Shu bois,
chiqish bosqichi amaliy loyihada nafaqat quvvat yetkazish, balki tizimning
barqarorligi, signal sifati va issiqlik balansini ta’minlashning markaziy qismi
sifatida qaraladi.
34

XULOSA
Ushbu kurs ishida past chastotali tranzistorli quvvat kuchaytirgichlarning
nazariy va amaliy jihatlari batafsil o’rganildi. Tadqiqot jarayonida bir bosqichli va
ko’p bosqichli kuchaytirgichlar, ularning ishlash prinsiplari, ish nuqtasi tanlovi,
quvvat berish qobiliyati, signal chiziqliligi va issiqlik tarqalishi tahlil qilindi. Shu
bilan birga, amaliy loyihalash jarayoni va chiqish bosqichining xususiyatlari ham
keng yoritildi.
Tadqiqot natijalari ko’rsatdiki, past chastotali tranzistorli quvvat
kuchaytirgichlarning samaradorligi bir necha muhim omillarga bog’liq. Avvalo,
tranzistorlarning ish nuqtasi va ish rejimi to’g’ri tanlangan bo’lishi kerak. To’g’ri
ish nuqtasi signalning chiziqliligini saqlaydi, harmonik distorsiyani kamaytiradi va
maksimal foydali quvvatni yuklamaga yetkazadi. Shu bilan birga, teskari aloqa
zanjiri kuchaytirgichning barqaror ishlashini ta’minlaydi, har bir bosqichning
parametrlaridagi o’zgarishlarni kompensatsiya qiladi va signal shaklini
optimallashtiradi.
Amaliy loyihada issiqlik tarqalishi va radiatorlar orqali energiya
samaradorligini oshirish ham alohida e’tiborga loyiqdir. Tranzistorlar ishlash
davomida sezilarli issiqlik ajratadi, shu sababli radiatorlar, ventilyatorlar va issiqlik
pastalari orqali issiqlik tarqalishi nazorat qilinadi. Bu nafaqat qurilmaning uzoq
muddat barqaror ishlashini ta’minlaydi, balki tranzistorlarning ishonchliligini ham
oshiradi.
Ko’p bosqichli kuchaytirgichlar tadqiqot natijalariga ko’ra, yuqori quvvat va
chiziqli signalni ta’minlashda samarali ekanligi aniqlandi. Har bir bosqichning
chiqish quvvati, ish nuqtasi va teskari aloqa orqali optimallashuvi tizimning
barqarorligini oshiradi, yuklama bilan moslashuv esa quvvat yo’qotishlarini
minimal darajaga tushiradi. Shu tariqa, ko’p bosqichli kuchaytirgichlar bir
bosqichli kuchaytirgichlarga nisbatan yuqori quvvat, samaradorlik va signal
chiziqliligi bilan ajralib turadi.
Chiqish bosqichi tadqiqotning markaziy qismi sifatida aniqlanib, uning
amaliy ishlashida quvvat yetkazish, signal chiziqliligi, harmonik distorsiya va
issiqlik tarqalishi o’zaro muvozanatli ravishda ta’minlanishi lozimligi ko’rsatildi.
35

Shuningdek, yuklama bilan optimal moslashuv quvvat kuchaytirgichning
samaradorligini oshiradi va tizimning uzoq muddat barqaror ishlashini
kafolatlaydi.
Umuman olganda, past chastotali tranzistorli quvvat kuchaytirgichlarni
loyihalash va tahlil qilish jarayonida quyidagi xulosalarga kelish mumkin:
1. Tranzistor ish nuqtasi va ish rejimi kuchaytirgichning signal chiziqliligi va
quvvat samaradorligini belgilaydi.
2. Teskari aloqa zanjiri kuchaytirgichning barqaror ishlashini va harmonik
distorsiyaning kamayishini ta’minlaydi.
3. Issiqlik tarqalishi va radiatorlar orqali energiya yo’qotishlarni
minimallashtirish uzoq muddat barqaror ishlash uchun muhimdir.
4. Ko’p bosqichli kuchaytirgichlar yuqori quvvat va chiziqli signal talab
qilinadigan holatlarda samarali bo’lib, har bir bosqichning ish nuqtasi va teskari
aloqa orqali optimallashuvi tizimni barqaror qiladi.
5. Chiqish bosqichi quvvat yetkazish, signal chiziqliligi va issiqlik balansini
bir vaqtning o’zida ta’minlash orqali kuchaytirgichning asosiy ishlash
ko’rsatkichlarini belgilaydi.
Shu tarzda, kurs ishida nazariy bilimlar amaliy loyihalashga tadbiq etilib, past
chastotali tranzistorli quvvat kuchaytirgichlarning ishlash prinsiplari, amaliy
jihatlari va samaradorligini chuqur tahlil qilish imkoniyati yaratildi. Ushbu
tadqiqot quvvat kuchaytirgichlarni loyihalash, optimallashtirish va amaliy
ishlatishda foydali tavsiyalar beradi va tizimning yuqori sifatli ishlashini
ta’minlashga yordam beradi.
36

FOYDALANILGAN ADABIYOTLAR RO’YXATI
1. Sedra, A.S., & Smith, K.C. (2020). Microelectronic Circuits. Oxford
University Press.
2. Boylestad, R., & Nashelsky, L. (2017). Electronic Devices and Circuit
Theory. Pearson.
3. Gray, P.R., Hurst, P.J., Lewis, S.H., & Meyer, R.G. (2018). Analysis and
Design of Analog Integrated Circuits. Wiley.
4. Razavi, B. (2015). Design of Analog CMOS Integrated Circuits. McGraw-
Hill Education.
5. Malvino, A.P., & Bates, D. (2016). Electronic Principles. McGraw-Hill
Education.
6. Franco, S. (2014). Design with Operational Amplifiers and Analog
Integrated Circuits. McGraw-Hill.
7. Horowitz, P., & Hill, W. (2015). The Art of Electronics. Cambridge
University Press.
8. Rashid, M.H. (2016). Power Electronics Handbook. Academic Press.
9. Muhammad, H. (2017). Introduction to Analog and Digital
Communications. Wiley.
10. Sedra, A.S., & Smith, K.C. (2011). Microelectronic Circuits: Lab Manual.
Oxford University Press.
11. Karki, J. (2018). Electronic Devices and Circuits. Springer.
12. Boylestad, R. (2019). Linear and Digital Integrated Electronics. Pearson.
13. Malvino, A.P. (2017). Electronic Principles: Analog and Digital.
McGraw-Hill.
14. Gray, P.R., & Meyer, R.G. (2009). Analysis and Design of Analog
Circuits. Wiley.
15. Razavi, B. (2013). Fundamentals of Microelectronics. Wiley.
16. Millman, J., & Halkias, C.C. (2016). Integrated Electronics: Analog and
Digital Circuits. McGraw-Hill.
17. Sedra, A.S., & Smith, K.C. (2015). Microelectronic Circuits (International
Edition). Oxford University Press.
37

18. Franco, S. (2010). Design with Operational Amplifiers and Analog ICs.
McGraw-Hill.
19. Dorf, R.C., & Svoboda, J.A. (2018). Introduction to Electric Circuits.
Wiley.
20. Boylestad, R., & Nashelsky, L. (2012). Electronic Devices and Circuit
Theory (10th Edition). Pearson.
21. Horowitz, P., & Hill, W. (2016). The Art of Electronics (3rd Edition).
Cambridge University Press.
22. Rashid, M.H. (2014). Power Electronics: Circuits, Devices and
Applications. Pearson.
23. Karki, J., & Shrestha, R. (2019). Electronic Devices and Analog Circuits.
Springer.
38

Past chastotali tranzistorli quvvat kuchaytirgichlari

Купить
