Silliqlash dastgohini boshqarish tizimini avtomatlashtirish

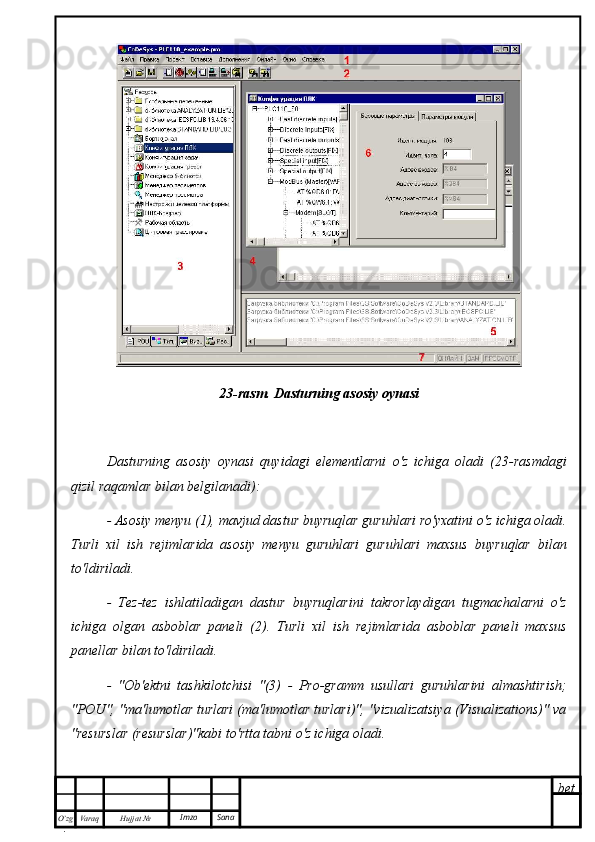

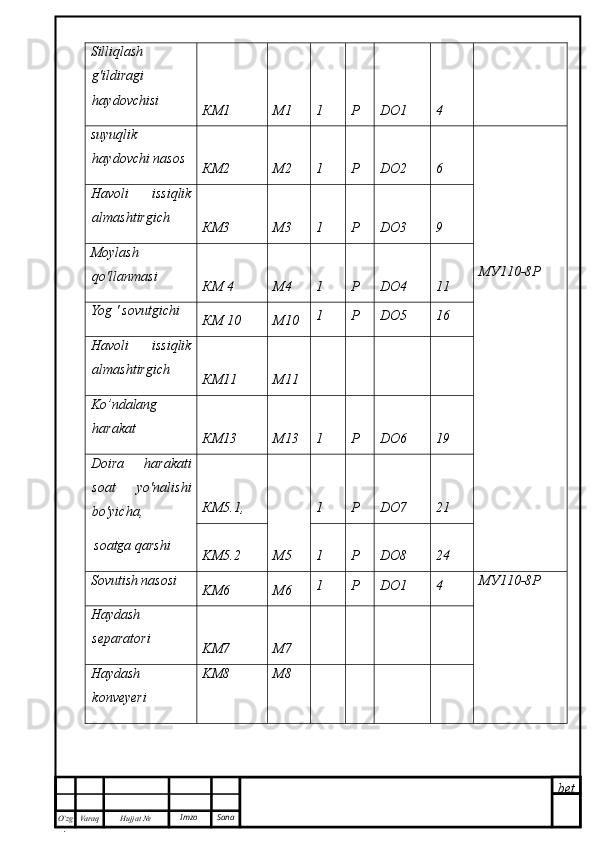

bet O’zg . Hujjat № Varaq Imzo Sana 23-rasm. Dasturning asosiy oynasi Dasturning asosiy oynasi quyidagi elementlarni o'z ichiga oladi (23-rasmdagi qizil raqamlar bilan belgilanadi): - Asosiy menyu (1), mavjud dastur buyruqlar guruhlari ro'yxatini o'z ichiga oladi. Turli xil ish rejimlarida asosiy menyu guruhlari guruhlari maxsus buyruqlar bilan to'ldiriladi. - Tez-tez ishlatiladigan dastur buyruqlarini takrorlaydigan tugmachalarni o'z ichiga olgan asboblar paneli (2). Turli xil ish rejimlarida asboblar paneli maxsus panellar bilan to'ldiriladi. - "Ob'ektni tashkilotchisi "(3) - Pro-gramm usullari guruhlarini almashtirish; "POU", "ma'lumotlar turlari (ma'lumotlar turlari)", "vizualizatsiya (Visualizations)" va "resurslar (resurslar)"kabi to'rtta tabni o'z ichiga oladi. bet O’zg . Hujjat № Varaq Imzo SanaTezlashtirilgan babka harakati Oldinga orqaga КМ12:1 M12 1 Р DO2 6 КМ12:2 1 Р DO3 9 elektromagnitli Plastinka magnitlangan magnitlanmagan KM14:1 YH1 1 Р DO4 11 KM14:2 1 Р DO5 16 Transformator KM15 T4 1 Р DO6 19 Р DO7 21 Р DO8 24 Mashinaning elektr qismini nazorat qilish parametrlari bo'yicha kontroller va kirish/chiqish modullari tanlandi. Tanlov ОВЕН kompaniyasining uskunasiga tushdi. Bu shunga o'xshash PLC bilan taqqoslaganda biz ko'rsatgan xususiyatlar va narxdan mamnun bo'lgani uchun. Yangilangan nazoratchi ОВЕН PLK110-220.30.K. asosida olinadi. Kontrollerni tanlashning asosiy mezonlari chiziqli harakatlarning fotoelektrik o’lchov sensoridan signallarni to'g'ridan-to'g'ri qayta ishlash uchun yuqori tezlikli kirishlar mavjudligi, shuningdek, Step motori, klapan va chastota o’zgartgichning ishlashini nazorat qilish uchun yuqori tezlikli chiqimlarning mavjudligi edi. Plc110-220.30.K: kontrollerining afzalliklari. J kuchli hisoblash resurslari bilan yangi ergonomik tekshirgich. J 100 kHz gacha bo'lgan chastotali hisoblagich va encoder vositalarni so'raydi va impuls rejimida servo qurilmalar va Step motorlarini boshqaradi. bet O’zg . Hujjat № Varaq Imzo Sanaaylanishidan oldin qayd etilmaydi. Dastur boshidan oxirigacha ketma - ket amalga oshiriladi-buyruqlar ma'lumotlari dasturlashtirilgan tartibda. Dasturning alohida qadamlarini bajarish natijalari saqlanib qoladi va joriy dastur aylanish jarayonida qo'llaniladi. 22-rasm. Dasturni bajarish va jarayonni saqlash natijasi Chiqish jarayonining tasviri Chiqish signallari bilan bog'liq mantiqiy operatsiyalar natijalari chiqish buferida chiqish signallari jarayonining tasviri sifatida saqlanadi. Chiqish jarayonining tasviri uni qayta yozishdan oldin chiqish buferida saqlanadi. Chiqish signallari shaklida qiymatlarni yozgandan so'ng, ushbu dastur aylanishi takrorlanadi. Plc va nazoratchi bilan aloqa mantig’idagi signallarni qayta ishlashdagi farqlar Rele-kontakt mantiqidagi nazoratchilarda dastur funktsional elementlar va ularning aloqasi bilan belgilanadi. Barcha nazorat operatsiyalari bir vaqtning o'zida amalga oshiriladi (parallel ishlash). Kirish holatidagi har qanday o'zgarish bilan tegishli chiqish signalining holati darhol o'zgaradi. PLC, dasturiy ta'minot aylanishi bet O’zg . Hujjat № Varaq Imzo Sana II. Hisobiy qism 2.1 Prinspial sxemani ishlab chiqish va tavsiflash Sxematik elektr diagrammasi alohida elementlarning ishlash printsipi va ketma- ketligini hisobga olgan holda, mashinaning alohida elektr qurilmalari, apparatlar, sensorlar va boshqaruv vositalari o'rtasidagi o'zaro aloqalarni aks ettiradi. Sxemani tuzishning birinchi bosqichi mashinaning mavjud hujjatlarini o'rganish va undan keyingi raqamlashtirish edi. Mashinada mavjud bo'lgan barcha elektr motorlar, asboblar, regulyatorlar va boshqa elementlar tahlil qilindi. Ularning umumiy kommutatsiya qurilmalari va himoya qurilmalari ham aniqlandi. Qadamli motor, mufta va klapanlar bilan ishlashda qattiq holatda releler uchun ish rejimlari aniqlandi. Quyida mashinaning asosiy elektr jihozlari mavjud. M1-silliqlash g'ildiragi shpindelining aylanishini ta'minlovchi elektr motor; M2-gidravlik nasosni boshqaradigan elektr motor; M3, M11-issiqlik almashinishni taminlovchi sovutish parragi elektr motorlari; M4-mashinaning tarkibiy qismlari va agregatlarini moylash imkonini beruvchi yog ' nasosining elektr motori; M5-silliqlash g'ildiragini tahrirlash mexanizmining elektr motori; M6-elektr motori moy - sovutgichni (MSS) ishlaydigan sirtga etkazib beruvchi nasosni harakatga keltiradi; M7-magnit separatorning aylanishini ta'minlovchi elektr motor; bet O’zg . Hujjat № Varaq Imzo SanaV1;V2 КВРС2510 2 Bog'lovchi shinalar L1;L2;L3 PIN 3ф 63А 1 L1 PIN Ц h 63А 1 Din izolyatorida nol plastik N ШНИ-6х9-10-Д-С 1 Boshqarish tugmalari SB1 КМЕ-5502- qizil 1 Umumiy jadval SB2 КМЕ-4511 - qora 1 Silliqlash g'ildiraklarini yoqish SB3 КМЕ-4511 - qizil 1 Silliqlash g'ildiraklarini o’chirish SB4 КМЕ-4511 - yashil 1 shlangi haydovchi ni yoqish SB5 КМЕ-4511 - qizil 1 ustun harakatini o'chirish SB6 КМЕ-4522 - qora 1 stol " o'ng ga” yoqish SB7 КМЕ-4522 - qora 1 stol " chapga” yoqish SB8 КМЕ-4502 - qizil 1 Stolni o'chirish bet O’zg . Hujjat № Varaq Imzo Sanabutunlay o’zgarish ehtimoli mavjud.Undagi detallar va qo’zg’almas tagliklar ham qayta loyihalanishni taqozo etadi. Shunday vaziyatda muhandislik dasturlaridan keng foydalangan holda masalani oson hal etish mumkin. bet O’zg . Hujjat № Varaq Imzo Sana11-rasm. Sxematik elektr diagrammasi 1-varaq: diagramma 3L722A mashinaning elektr motorlarini ulash. bet O’zg . Hujjat № Varaq Imzo Sanaboshqa qismlari o'rnatilgan holatda ishonchli tarzda o'rnatilishi kerak. Limbalar, tarozilar, yozuvlar va ramzlar aniq bajarilishi kerak, o'chirilishi mumkin emas, kamida 500mm masofada yaxshi o'qilishi kerak. Ish joyida asosiy yong'inga qarshi vositalar bo'lishi kerak. Chekish faqat maxsus jihozlangan joyda ruxsat etiladi. Har bir xodim shaxsiy gigiena qoidalariga rioya qilishi, birinchi tibbiy yordam ko'rsatishga qodir bo'lishi kerak; ustaxonada birinchi yordam to'plami bo'lishi kerak. Tegirmonda ishlayotganda quyidagi xavfli va zararli ishlab chiqarish omillari xarakterli va mavjud: a) inson tanasi orqali o'tishi mumkin bo'lgan elektr davrlarida xavfli kuchlanish darajalari; b) mashinaning qaytish qismlari; c) o'tkir pichoq chiqib ketish vositasi, o'tkir qirralarning va original materiallar Burr; d) ish joyining kam yoritilishi; e) yong'in xavfi; f) mexanik ta'sirdan jarohatlanish yomon bosim va noto'g'ri oziqlantirish holatlarida ehtiyot qismlar va blankalar; g) qo'l va tananing boshqa qismlarini kesish qismlariga (pichoqlar, arra, freza) tekizish); h) metalni qayta ishlashda chang va chiqindilar bilan havo yo'li zararlanishi. Silliqlash mashinasida ishlaydigan xodimlar maxsus kiyim-kechak, maxsus poyabzal va boshqa shaxsiy himoya vositalarini va jamoa shartnomalarini bepul berishning standart normalariga muvofiq maxsus kiyim-kechak, maxsus poyabzal va boshqa shaxsiy himoya vositalari bilan ta'minlanishi kerak. Travma yoki bezovtalik holatlarida ishni to'xtatish, ish boshlig'ini xabardor qilish va tibbiy muassasaga murojaat qilish kerak. Ushbu yo'riqnomani bajarmaganlik uchun jinoyatchilar O’zbekiston Respublikasi qonunlariga muvofiq javobgarlikka tortiladi. bet O’zg . Hujjat № Varaq Imzo Sanabilan aloqa o'rnatish mumkin. 3.7. Dasturiy mantiqiy kontrollerda dastur kodi ro’yhati 30-rasm. PLK110 uchun asosiy dasturning ro'yxati bet O’zg . Hujjat № Varaq Imzo Sana 17-rasm. Boshqaruv paneli fotosurati 18-rasm. Kengaytirish modullari bilan kontrollerning surati bet O’zg . Hujjat № Varaq Imzo Sana1-rasm. 3L722A modelli mashinaning umumiy ko'rinishi Mashina modelining texnik xususiyatlari 3L722A 1-jadvalda keltirilgan . Jadval 1-3L722A modelli mashinaning texnik xususiyatlari Parametr nomi 3L722A Asosiy parametrlar i GOST 8-82 bo'yicha aniqlik darajasi A Ishlov beriladigan mahsulotlarning eng katta o'lchamlari( uzunligi x kengligi x balandligi), mm 1250 x 320 x 400 Elektromagnit plastinkada ishlov beriladigan mahsulotlarning eng katta o'lchamlari (uzunligi x kengligi x balandligi), mm 1250 x 320 x 280 Ishlov beriladigan mahsulotlarning eng kichik o'lchamlari elektromagnit plastinka (uzunligi x kengligi x balandligi), mm 50 x 40 x 3 bet O’zg . Hujjat № Varaq Imzo SanaВА 47-63 5А 36607 1 36607 Uch q utupli elektron kalitlar ВА 47-63 63А 51250 1 51250 ВА 47-63 25А 29286 1 29286 ВА 47-63 16А 32214 1 32214 ВА 47-63 3А 29286 2 58572 ВА 47-63 10А 29286 1 29286 Magnit ishga tushirgichlar КМЭ 2510 95179 1 95179 КМЭ 1210 60036 16 960580 Rele РЕК 78/3 24DC 16693 3 50079 Issiqlik relesi РТЭ-1322-17-25А 72189 1 72189 PT Э -D13-7-10A 58572 1 58572 PT Э -D13-1-1,6A 58572 1 58572 PT Э -D13-2,5-4A 58572 4 234288 PT Э -D13-0,4-0,63A 58572 5 292860 PT Э -D13-0,63-1A 58572 1 58572 Qattiq rele HD-2525.DD3-12-250B DC-25A DC-25A 171030 8 1368241 Transformatorlar ОСМ1-1,0 У3-1кВА 380/220/110/22/5B 789257 1 789257 ОСМ1-0,1 У3-0,1кВА 220/36/24/12 В 161073 1 161073 Kond e nsat o rl a r МБГ0-2-160В-2*30мк 4392 1 4392 МБГЧ-1-250В-10мк 4392 1 4392 МБГО-2-160В-2мк 4392 3 13178 Qarshiliklar ПВР-50-510 Ом 26357 1 26357 ПВР-25-100 Ом 23428 1 23428 bet O’zg . Hujjat № Varaq Imzo Sana Foydalanilgan adabiyotlar ro'yxati 1. Mirziyoyev Sh.M. Qonun ustuvorligi va inson manfaatlarini ta’minlash – yurt taraqqiyoti va xalq farovonligining garovi.-T.:O’zbekiston, 2. Mirziyoyev Sh.M. Erkin va farovon, demokratik O’zbekiston davlatini birgalikda barpo etamiz. T.:O’zbekiston, 3. Mirziyoyev Sh.M.Milliy taraqqiyot yo’limizni qat’iyat bilan davom ettirib, yangi bosqichga ko’tarilamiz. T.:O’zbekiston, 4. Mirziyoyev Sh. Tanqidiy tahlil, qat’iy tartib intizom va shaxsiy javobgarlik – har bir rahbar faoliyatining kundalik qoidasi bo’lishi kerak. T.:O’zbekiston, 5. Mirziyoyev Sh. Buyuk kelajagimizni mard va olijanob xalqimiz bilan birga ko’ramiz. T.:O’zbekiston, 6. Mirziyoyev Sh.M. O’zbekiston: Milliy istiqlol, iqtisod, siyosat mafkura. 1-tom T.:O’zbekiston, 7. Karimov I.A. Jahon moliyaviy-iqtisodiy inqirozi, O’zbekiston sharoitida uni bartaraf etishning yo’llari va choralari. – Т.:O’zbekiston, 2009. – 56 b. 8. A втоматизированные информационные технологии в экономике. / Под редаксией проф. Титоренко Г.А. - M .: Компьютер, ЮНИТИ, 1998 г. 9. Avtomatlashtirilgan boshqaruv va jarayonni boshqarish diagrammalarini o'qitish usuli / Ed. A.S. Klyuev. - M.: Energoatomizdat, 1991. - 432 b. 10. Гулямов С.С., Мусалиев А.А., Хашимходжаев Ш.И. Проектирование автоматизированных экономических информационных систем. Учебник. - Ташкент: ТГЭУ, 2007, - 343 стр. bet O’zg . Hujjat № Varaq Imzo SanaSA14 П2Т-5В uch tomonlama 1 SA15 П2Т-5В uch tomonlama 1 SA17 П2Т-24Л 1 SA20 П2Т-24Л 1 Mikro kalitlari SQ1 МП1203 исп1 1 babkani cheklash “ yuqorig a” SQ2 МП1203 исп1 1 babkani cheklas “Pastga” SQ3 МП1203 исп1 1 Doira tartibga solish uchun ruxsat SQ5 МП1203 исп1 1 ustunni cheklash "Oldinga" SQ6 МП1203 исп1 1 ustunni cheklash "Orqaga" SQ10 МП1203 исп1 1 Ko’ndalang harakatga ruxsat berish SQ11 МП1101 исп1 1 Filtri konveyerni yoqish SQ7 МП1101 исп1 SQ8 МП1101 исп1 Vida orqali terminallar bet O’zg . Hujjat № Varaq Imzo Sana31-rasm. PLC110 uchun asosiy dasturning ro'yxati 32-rasm. PLK110 uchun asosiy dasturning ro'yxati bet O’zg . Hujjat № Varaq Imzo Sana Elektromagnit YA3; YA8; YA9 Shlangi haydovchi bilan jihozlangan 3 -24V nominal kuchlanish YH1 Elektromagnit plastinka 1 - 110 V nominal kuchlanish Elektromagnit ulash YC4 ЭТМ-056-2А 1 -24V nominal kuchlanish Chiroq HL1 HKC01x100/n20-02 1 36 V nominal kuchlanish Bir q utupli elektron kalitlar SF1;SF2 ВА 47-63 2 1 A nominal tok SF3 ВА 47-63 1 2A nominal tok SF4; SF5 ВА 47-63 2 5A nominal tok Ikki q utupli elektron kalitlar Q7 ВА 47-63 1 5A nominal tok Uch q utupli elektron kalitlar Q1 ВА 47-63 1 63A nominal tok Q2 ВА 47-63 1 25A nominal tok Q3 ВА 47-63 1 16A nominal tok bet O’zg . Hujjat № Varaq Imzo Sana3L722A silliqlash mashinasining tarkibiy qismlari ro'yxati 1. Korpus 2. Stol 3. Ustun 4. Silliqlash babkasi 5. Elektr shkafi 6. Gidroagregat 7. Ustun ramkasi 8. Boshqaruv paneli 9. Ko’ndalang harakat reduktori 10. Sovutish agregati 11. Filtrli konveyer 12. Magnitli separator 13. Moy baki 14. Elektromagnitli plastinka 15. Mahalliy yoritish moslamasi Mashinaning harakatlanuvchi qismining harakatini nazorat qilish uchun mashinaning ramkasiga o'rnatilgan 8 boshqaruv paneli (3-rasm) ishlatiladi. bet O’zg . Hujjat № Varaq Imzo SanaMashinaning yerga ulanmasdan ishlashi taqiqlanadi. 5.4. Ish vaqtida mehnatni muhofaza qilish talablari. Mashinani ishga tushirish uchun qora boshlash tugmasini bosing va uni to'liq tezlikda ushlab turing, lekin 3 soniyadan oshmasligi kerak. Mashinada qo'lqopda ishlash taqiqlanadi. Materialni yoriqlar, tugunlar va kososllar bilan davolashda ozuqa tezligi kamayishi kerak. Materiallarni avtomatik ravishda oziqlantirishda qo'llarni besleme tsilindrlari zonasiga yaqinlashtirish taqiqlanadi. Jihozni ta'mirlash va ishchi organlarni (pichoqlar, arra va boshqalarni) yopiq bo'lmagan mashinalarda almashtirish taqiqlanadi. Ish mashinasi orqali hech qanday narsalarni o'tkazmang yoki qabul qilmang. Mashinaning to'liq to'xtaguncha (kesish vositasi, oziqlantirish mexanizmi) ish joyidagi mashinalarda ishlov berish qismlarining aniqligini tekshirib bo'lmaydi. Quyidagi kamchiliklardan kamida bittasi bo'lsa, mashinada ishlash taqiqlanadi: a) vilka yoki elektr simini shikastlash; b) "to'xtatish" va "ishga tushirish" tugmasini bosganingizda elektr tizimining noaniq ishlashi»; v) yonish izolyatsiyasiga xos bo'lgan tutun va hidning paydo bo'lishi; d) yuqori shovqin, taqillatish, tebranish paydo bo'lishi; e) tananing qismlarida yoriqlar yoki yoriqlar paydo bo'lishi; f) zarar yoki vositasi va qilichbozlik ekranga zaiflashtirish. Mashinaning to'siqsiz yoki olib tashlangan to'siqlar bilan kiritilishi taqiqlanadi. Mashinani yoqishdan oldin asbobning mustahkamligiga ishonch hosil qiling. 5.5. Favqulodda vaziyatlarda mehnatni muhofaza qilish talablari. Baxtsiz hodisalar va baxtsiz hodisalar va baxtsiz hodisalarga olib kelishi mumkin bo'lgan holatlar yuzaga kelganda, quyidagilar zarur: bet O’zg . Hujjat № Varaq Imzo Sana["Stanko-lid"], ["ma'lumot va narxlar 2021"] mahsulot katalogidan olingan. Hisob-kitoblar natijalari 7-jadvalda keltirilgan. Jadval 7-uskunani sotib olish narxini hisoblash Ish nomi 1 soatlik ish haqi, so’m . Sarflangan soat soni Qiymati, so’m . Quvvat manbai ОВЕН БП60Б- Д4-24С 544280 1 544280 Dastur mantiqiy tekshiruvi ОВЕН ПЛК 110-220.30 К 3445790 1 3445790 diskret kirish moduli ОВЕН МВ 110- 220.32 ДН 1536489 1 1536489 diskret kirish moduli ОВЕН МВ 110- 24.16 ДН 1095882 1 1095882 diskret chiqish moduli ОВЕН МУ 110-24.8 Р 1190915 2 2381830 Panel dasturlashtiriladigan mantiqiy tekshirgich ОВЕН СПК 107 3342118 1 3342118 Telemecanique Altivar 310,75k chastotali konvertori 3091869 1 3091869 L35-AV chiziqli harakat fotoelektrik konvertori 5400777 1 5400777 stolning harakat sensori ВБ 2.12 М .33.4.1.1. К 129590 1 129590 ustunning harakat sensori ВБ 2.12 М .33.4.1.1. К 129590 1 129590 TL3011 T8 30W 220V 133837 1 133837 Bir q utupli elektron kalitlar ВА 47-63 1А 19182 2 38364 ВА 47-63 2А 23575 1 23575 ВА 47-63 5А 23575 2 47150 Ikki q utupli elektron kalitlar bet O’zg . Hujjat № Varaq Imzo SanaShahar nomi Masofa Umumiy vazn 1 km uchun narx, (yuk 10 tonnadan kam) Ko'prikda turing Navoiy shahri 3836 км 6450 кг 7028 so’m 24220693 Jami: 24220693 so’m Yangi mashina sotib olish uchun ishga tushirish ishlarini hisobga olmagan holda umumiy xarajatlar: 378371898 so’m, bu raqamli boshqaruv tizimini modernizatsiya qilishdan 9,6 barobar qimmatroq. Shunday qilib, bizning loyihamiz iqtisodiy jihatdan maqbul hisoblanadi. bet O’zg . Hujjat № Varaq Imzo SanaSilliqlash babkasi vertikal harakatlantiruvchi elektr motori (M14), kVt qadamli Barcha elektr motorlarining umumiy o'rnatilgan quvvati kVt 18,25 Quvvat manbai tarmog'ining turi 50Hz, 380 v Mashinaning o'lchamlari va massasi Mashinaning o'lchamlari( uzunligi x kengligi x balandligi), mm 4810x2660x2660 Mashina vazni, kg 7000 2-rasm. Mashinaning asosiy qismlarini joylashtirish bet O’zg . Hujjat № Varaq Imzo Sanaj) ish joyiga ishonib topshirilgan ish bilan bog'liq bo'lmagan shaxslarni ish joyini boshqa xodimga ish boshlig'i bilmagan holda topshirishga yo'l qo'ymang. Mashina quruq yopiq xonada va 0 dan 35 0 Sgacha bo'lgan muhit haroratida va uning nisbiy namligida 80% dan ortiq bo'lmagan joyda yaxshi yoritilgan joyga muvofiq ishlashi kerak. Ish stollarining yuzasi zamin darajasidan 800mm balandlikda bo'lishi kerak. Ishdagi har qanday tanaffus uchun mashina tarmoqdan uzilishi kerak. Mashinaning yaqinida tebranish va kuchli chang hosil qilish manbalari bo'lmasligi kerak. Elektr motorini tozalash uchun kamida ikki oyda bir marta, uning biriktirilishi va haydovchiga ulanishining ishonchliligini tekshiring. Tegirmonda kesish asboblarining ishchi qismi ishchi bilan ishlaydigan chiqib ketish vositasi bilan aloqa qilish imkoniyatini istisno qiladigan devor bilan yopilishi kerak. Agar mashinaning dizayni kesish asbobining to'liq devorini ta'minlamasa, uning ishlamaydigan qismi himoyalangan bo'lishi kerak. Chiqib ketish vositasining ishlamaydigan qismini to'sish ularni olib tashlash uchun qurilmalarda chiqindilarni yig'ish va yo'naltirish uchun qurilma sifatida ishlatilishi mumkin. Asbobni almashtirish va tahrir qilish uchun ochilishi yoki olib tashlanishi kerak bo'lgan kesish vositalarining panjarasi ishga tushirish va tormoz qurilmalari bilan qulflanishi kerak. Devorni ish joyiga o'rnatish mashinaning o'z-o'zidan ishga tushirilishiga olib kelmasligi kerak. Mashinaning ishga tushirilishi faqat boshqaruv organlaridan amalga oshirilishi kerak. Metal chiqindilarini mashinalardan olib tashlash jarayoni mexanizatsiyalashtirilishi kerak. Chiqindilarni to'g'ridan-to'g'ri mashinaning chiqib ketish zonasidan so'rib olish uchun asboblarni ishlatish imkoni bo'lmasa, ular ustida ishlayotgan vaqtda kamida 40cm uzunlikdagi cho'tka ishlatilishi kerak va ishchi himoya ko'zoynaklarida bo'lishi kerak. Barcha tugmalar, tutqichlar, ruchkalar, volanlar va jihozlarni boshqarishning bet O’zg . Hujjat № Varaq Imzo SanaMashinada ishlash usullari mavjud: * Avtomatik teskari stol harakati; * Ustunning avtomatik ko’ndalang harakati; - stolning teskari nuqtalarida (bir yoki har birida harakat shartlarini tanlashga qarab) amalga oshiriladi; * Ustunning avtomatik teskari harakati; * Silliqlash g'ildiragini (babka) avtomatik vertikal harakati; - ustunning teskari nuqtalarida (bir yoki har birida harakat shartlarini tanlashga qarab) yoki stolning teskari nuqtalarida (bir yoki har birida), ruxsat etilgan stend bilan; * Avtomatik teskari harakatsiz stol harakati; * Sozlash (qo'lda) rejimi; - mashinadagi harakatlar nazorat tugmalaridan ishlab chiqariladi; - shunday qilib, siz quyidagilarni amalga oshirishingiz mumkin: silliqlash g'ildiragini kalitlar bilan belgilangan qiymatga surish; Step motorida silliqlash g'ildiragini qadamma-qadam harakatlantirish; silliqlash g'ildiragini asinxron elektr motorida tezlikda harakatlantirish; doimiy bo'lmagan ustun harakati; stolning avtomatik teskari xolati; * Silliqlash g'ildiragini tahrirlash rejimi; - stolning harakatlanishi chiqarib tashlanadi; stend avtomatik teskari (tahrir qilish dvigatelidan) sekin tezlikda doimiy ravishda harakatlanadi; silliqlash g'ildiragini harakatlantirish ham avtomatik, ham qo'ld rejimida amalga oshiriladi; Stol ustiga magnit plastinka o'rnatilishi mumkin, shuning uchun plastinka va plastinka bo'lmagan mashinaning ishlash tartibi mavjud; rejim elektr shkafga o'rnatilgan kalit bilan tanlanadi. bet O’zg . Hujjat № Varaq Imzo SanaDoira tartibga solish uchun ruxsat Aloqa sensori SQ3 DI5 11 85 Ko’ndalang harakatga ruxsat berish Aloqa sensori SQ10 DI6 12 86 Konveyer filtrini yoqish Aloqa sensori SQ11 DI7 13 87 Magnitlangan tok sensori joriy o'rni KA1 DI8 14 Bosim sensori Aloqa SP1 DI9 15 89 Stol tezligi Kalit SA4:1 DI10 16 90 SA4:2 DI11 17 91 harakatni tanlash (stol yoki ustun) va vertikal harakat rejimi Kalit SA6:1 DI12 18 92 SA6:2 DI13 19 93 SA6:3 DI14 20 94 ustunning o'ng tomonini cheklash sensori Aloqa sensori SQ5 DI15 21 95 ustunning chap tomonini cheklash sensori Aloqa sensori SQ6 DI16 22 96 DI17 23 bet O’zg . Hujjat № Varaq Imzo SanaO’zbekiston budjetining 10 foizi, viloyat budjetining 70 foizidan ortig’i Navoiy kon-metallurgiya kombinati hisobiga to’g’ri keladi. Kombinat oltin ishlab chiqarishda dunyoda 10-o’rinda turadi. Butun jahon bo’yicha oltin ishlab chiqarish ko’rsatkichi pasayib borayotgan bir paytda 2026-yilga borib oltin ishlab chiqarishni 30 foizga oshirish rejalashtirilmoqda. Kombinat metall konstruksiyalari, nostandart uskunalar, turli modentifikatsiyali metall kesuvchi stanoklar, ehtiyot qismlar va boshqalar bo'yicha katta hajmdagi buyurtmalarni bajaradi. Ishlab chiqarishni mahalliylashtirish davlat dasturiga faol kirishib, NKMK metall konstruksiyalari, nostandart uskunalar, ehtiyot qismlar tayyorlash bo'yicha katta hajmdagi buyurtmalarni bajaradi, import o'rnini bosuvchi mahsulotlarni tayyorlaydi. O'zbekiston Respublikasi Prezidentining qarori bilan bajarilishi NKMK topshirilgan mahalliylashtirish loyihalarining ko'pchiligi noyob uskunalar bilan jihozlangan, zamonaviy ishlab chiqarish texnologiyali- Navoiy mashinasozlik zavodi IChBda joylashtirilgan. Sanoat elektr yuritmalar rivojlanishining zamonaviy bosqichi o'zgaruvchan elektr yuritmalarni qo'llanish sohasining sezilarli darajada kengayganligi bilan harakterlanadi. Ayniqsa bu jarayon, rostlash xususiyati bir muncha yaxshiroq bo'lgan mustaqil qo'zg'atishli o'zgarmas tok dvigatelli elektr yuritmalar qo'llanilgan sanoat korxonalarda (masalan, metallarga qayta ishlov beruvchi korxonalar, qog'oz sanoati va h.k.), shunindek texnologik parametrlar elektr yuritma vositalari bilan rostlanmaydigan sohalarda (masalan, nasos stansiyalavri va havo ventillyatorlarida) yaqqol namoyon bo'la boshladi. Asinxron dvigatel yaratilishining asosiy omili aylanuvchan magnit maydon hodisasining ochilishi hisoblanadi. Bu hodisa bir vaqtning o’zida va bir-biridan mustaqil ravishda ikki olim G. Ferraris (Italiya) va N. Tesla (AQSH) tomonidan kafsh qilingan va 1888 yilda chop etilgan. SHu vaqtning o’zida rus elektrotexnigi M.O. Dolivo-Dolrovolskiy tomondan uch fazali asinxron dvigatel konstruksiyasi ishlab chiqildi va 1889 yilda ushbu olim tomonidan rotor cho’lg’amining shakli bet O’zg . Hujjat № Varaq Imzo Sana24-rasm. IL 3.3.2.1.2 tilidagi dasturning namunasi "ST"tilida - tuzilgan matn "Paskal" tiliga o'xshash yuqori darajadagi matn tili; dasturlash davrlari va shartlari uchun maqbuldir. Shartli operatorlarda ishlatilishi mumkin bo'lgan ko'rsatmalar to'plami (if..THEN..ELSE) va tsikllarda (WHILE..DO). Misol st dasturi 25-rasmda ko'rsatilgan. 25-rasm. ST tilidagi dasturning namunasi bet O’zg . Hujjat № Varaq Imzo Sanamagnitlanishi Plastinka demagnitlanishi Tugma SB12 DI12 18 108 Ustunni oldinga siljitishni yoqish Tugma SB13 DI13 20 109 Ustunni orqaga qaytarishni yoqish Tugma SB14 DI14 21 110 Vertikal oziqlantirish Tugma SB15 DI15 22 111 Slaydni vertikal oziqlantirish Tugma SB16 DI16 23 112 Ishga tushirish holati Aloqa KM1.1 DI17 29 Ishga tushirish holati Aloqa KM2.1 DI18 30 Ishga tushirish holati Aloqa KM3.1 DI19 31 Ishga tushirish holati Aloqa KM4.1 DI20 32 Ishga tushirish holati Aloqa KM5:1.1 DI21 34 Ishga tushirish holati Aloqa KM5:2.1 DI22 35 bet O’zg . Hujjat № Varaq Imzo SanaTizim uskunalari sozlagichi 3198031 620863 3818894 1 3789608 Umumiy ish haqi: 7592395 so’m Shundan kelib chiqqan holda, raqamli boshqaruvni joriy etish orqali ishchilar soni kamaydi va oylik ish haqi jamg'armasi 5618519 so’mdan oshdi. 1. Kam ishlamay qolgan vaqt tufayli samaradorlikni oshirish. 1 soatlik ish uchun silliqlash apparati 2 qoliplarini ishlaydi. 1,5 marta o'rnatish samaradorligini oshirdi. Shunday qilib, bir ishlab chiqarish liniyasidan oylik daromadning 20% gacha pasayishi bilan kuniga 205002 so’m oshadi. 2. Rejalashtirilgan dastlabki ta'mirlash xarajatlarini kamaytirish. 3. Nikoh ulushini kamaytirish. Silliqlash apparati raqamli boshqaruv tizimini ishlab chiqish va ishlab chiqarish xarajatlari-39410755 so’m. Boshqa firmalarda 3L722A mashinasini shunga o'xshash modernizatsiya qilish xarajatlari 70725690-74313225 so’mni tashkil etadi. Ishlatilgan mashina narxi: 48321900 so’m. Yangi mashina narxi: 354151205 so’m. Avtotransport vositalari bilan silliqlash uskunasini yetkazib berish xarajatlari zavoddan Abakangacha 13-jadvalda keltirilgan. Jadval 13-yuk tashish xarajatlari bet O’zg . Hujjat № Varaq Imzo SanaO’lchash harakat o’zgartgichi L35 nozik fotoelektrik (yopiq turi). Ushbu harakatlarning kattaligi va yo'nalishi haqida ma'lumotni o'z ichiga olgan dastgohlarning ishchi organlarining chiziqli harakatlari parametrlarini elektr signallariga aylantirish uchun ishlatiladi. Chang va sovutish suyuqligidan konvertor himoya gubkalar bilan himoyalangan. Changga qarshi himoya qilish filtrlangan siqilgan havoni o’zgartgichga yetkazib berish orqali ta'minlanadi. Optoelektron hisoblash boshining chiqish signallari to’g’ri chiziqli yoki sinusoidaldir (RS 422). Xususiyatlari L35: vibratsiyaga chidamliligini oshirish va himoya darajasini oshiradigan ikki juft himoya shimgichni ta'minlovchi qattiq raster o'lchagich bilan ishning mavjudligi. Konverterning tashqi yuzasida uzunlamasiga ko'chirilishi mumkin bo'lgan magnit selektor bilan nol belgisini tanlash qobiliyati. Bir qator o’lchagichlardan biz optik o'lchagichni tanladik, chunki 10 mkm/m dan kamroq xatolikka ega bo'lgan silliqlash uskunalari uchun magnit o'lchagichlar ishlatilmaydi. L35-AV markali o'lchagich bir qator optik o'lchagichlardan tanlangan, chunki u aniqlik va ish uzunligi parametrlarini, shuningdek, chang - namlikka chidamliligi mavjud. 2.5. Kontrollerni tanlash Ishlab chiqilgan sxematik diagramma kontrollerdan foydalanishga asoslangan. CNC va PLC sifatida taqdim etilgan zamonaviy metall kesish mashinalari nazorat qilish va boshqarish alohida komponentlarda to'plangan rele-kontaktli nazorat qilish davrlarini almashtiradi: rele, taymerlar, schotchiklar, qattiq mantiq elementlari. 3L722A mashinasini modernizatsiya qilish uchun CNC-dan foydalanish CNC seriyali va kichik ishlab chiqarishlarni qo'llash bilan bog'liq emas edi. Ushbu mashina parcha va kichik ishlab chiqarishda ishlatilganligi sababli, nazorat qilish sxemasi bet O’zg . Hujjat № Varaq Imzo SanaА12 Ustunning harakat datchigi ВБ 2.12 М .33.4.1.1. К 1 А13 TL3011 T8 30W 1 220V nominal kuchlanish Bosim sensori SP1 Shlangi haydovchi bilan jihozlangan 1 -24V nominal kuchlanish Elektr motorlar М1 4А132М4 1 М2;М3; М9;М10; М11 Shlangi haydovchi bilan jihozlangan 5 М4 ДПТ-П21-4-С4 1 М5 4АА50В4 1 М6 П-100М 1 М7 4АА56А4 1 М8 4АА50В4 1 М12 4АА71А4 1 М13 4АА71В4 1 М14 ШД-2,65/5-03 1 М15 1 М16 1 bet O’zg . Hujjat № Varaq Imzo SanaShpindel o'qidan stol oynasigacha bo’lgan masofa, mm 210..625 Stol ustida ishlov beriladigan mahsulotlarning eng katta vazni,kg 600 Elektromagnit plastinkada ishlov beriladigan mahsulotlarning eng katta massasi,kg 400 Mashina ish stoli Jadvalning ish yuzasi o'lchamlari( uzunligi x kengligi), mm 1000 x 320 Elektromagnit plitaning sirt o'lchamlari( uzunligi x kenglik x balandligi), mm 800 x 320 x 120 Jadvalning o'zaro harakatlanish tezligi( Odimsiz tartibga solish), m/min 3..35 Silliqlash babkasi GOST 2424-75 bo'yicha silliqlash g'ildiragining o'lchamlari PP450x80x203 Silliqlash g'ildiragining daqiqasiga aylanishlar soni 1460 Eng yuqori silliqlash tezligi, m / s 34,4 Silliqlash babkasining eng katta siljish harakati (ustun), mm 430 Silliqlash babkasining tezlashtirilgan ko’ndalang harakati, m / min 1,2 Har bir stol harakati uchun avtomatik ko'ndalang uzatish( odimsiz tartibga solish), mm/sek 1..60 Silliqlash babkasining eng katta vertikal harakati, mm 415 Silliqlash babkasining vertikal harakati siljishini ajratish qiymati, mm 0,002 bet O’zg . Hujjat № Varaq Imzo SanaTil " FBD " - funktsional blok diagrammalar grafik dasturlash tili. Bloklar va operandlardan tashkil topgan sxemalar bilan ishlaydi - ularning har biri mantiqiy yoki arifmetik ifodani, funktsional blokni chaqirishni, o'tishni yoki qaytarish ko'rsatmalarini o'z ichiga olgan zanjirlar ketma-ketligi bilan. Misol FBD dasturi ko'rsatilgan. 26-rasm. FBD tilidagi dasturning namunasi "LD" tili-releli diagrammasi Elektr kontaktlarning zanglashiga olib keladigan grafik til; LD tilidagi dastur har birining mantiqiy yoki arifmetik ifodasini, funktsional blokni chaqirishni, o'tishni yoki qaytarish ko'rsatmalarini o'z ichiga olgan ketma-ketlikdagi davrlardan iborat. Analog ma'lumotlar turlari bilan ishlash uchun ishlatiladi. LD mantiqiy kalitlarni qurish uchun eng mos keladi, ammo FBD kabi murakkab davrlarni yaratish juda oson. Bundan tashqari, LD boshqa Pou komponentlarini boshqarish uchun etarli. Eng PLC dasturlash uchun ishlatiladi. FBD va LD tillari o'rtasida almashinish joizdir. bet O’zg . Hujjat № Varaq Imzo SanaJadval 4 -mashina jihozlarining xususiyatlari Belgilash Nomi Miqdori Eslatma: Uskunalar A1 Quvvat manbai ОВЕН BP60B-D4-24S 1 A2 Dastur mantiqiy nazoratchi ОВЕН PLC110-220.30 K 1 A3 Raqamli kirish moduli ОВЕН MU 110-220.32 ДН 1 A4 Raqamli kirish moduli ОВЕН MU 110-24.16 DN 1 A5;A6 Raqamli chiqish moduli ОВЕН MU 110-24.8R 1 A7 Panel dasturlashtiriladigan mantiqiy nazoratchi ОВЕН СПК107 1 A8 Telemecanique Altivar31 0,75kW chastota o'zgartirgich 1 A9 Kodlovchi darajadagi koordinator 1 А10 L35-AV chiziqli harakat fotoelektrik o'zgartgich 1 А11 Stolning harakat datchigi VB2.12 М .33.4.1.1. К 1 bet O’zg . Hujjat № Varaq Imzo Sana27-rasm. LD tilidagi dasturning namunasi "SFC" tili - ketma-ket ishlab chiqarish sxemalari Ilovalarni tuzish uchun ishlatiladigan grafik til; Qadamlar va o'tishlardan iborat; harakatlar qadamlar ichida amalga oshiriladi. Emas boshqa tillarga aylanadi. SFC tilidagi dasturning namunasi 28-rasmda keltirilgan. 28-rasm. SFC tilidagi dasturning namunasi bet O’zg . Hujjat № Varaq Imzo Sana 3-rasm. Boshqaruv paneli Mashinaning elektr qurilmalari ishlashini ta'minlash uchun zarur bo'lgan kommutatsiya uskunalari mashina ramkasida o'rnatilgan 5 elektr shkafida joylashgan. Mashinaning ishchi yuzasi 15 mahalliy yoritish moslamasini elektroshkaf korpusida o'rnatiladi. I.1 3L722A mashinaning ishlash tavsifi 3L722A mashinasi gorizontal ravishda joylashtirilgan shpindel bilan tekis silliqlash mashinalari sinfiga tegishli. Silliqlash doirasining asosiy ish harakati stol harakatiga parallel ravishda amalga oshiriladi, ammo ishlov beriladigan sirtga nisbatan silliqlash g'ildiragi vertikal va ko’ndalang yo’nalish bo'ylab stolga nisbatan harakatlanishi mumkin. Mashinaning bu xususiyatlari nafaqat tekis, balki shaklli sirtlarni ham qayta ishlashga imkon beruvchi silliqlash g'ildiragi bilan atrof-muhit bo'shliqlarini va uchini qayta ishlashga imkon beradi. bet O’zg . Hujjat № Varaq Imzo Sana5-rasm. Chastota o’zgartirgichning ichki ko'rinishi 6–rasm. Dvigatelni chastota o’zgartirgichga ulash bet O’zg . Hujjat № Varaq Imzo Sanaboshqarish Step vosita mil aylanishdan o'tish harakatini kuzatish 46857 3 140572 Issiqlik Relesining signalni qayta ishlash holati 46857 1 46857 Stop tugmasi takrorlanishi 46857 1 46857 Mahsulotni qayta ishlash usullari uchun signallarni shakllantirish 46857 3 140572 Qulflar 46857 2 93715 Kirish nazorati (sensorlarni taqlid qilish) 41000 1 41000 Kirish holati 41000 1 41000 Chiqish nazorati 41000 2 82000 Baxtsiz xodisa 41000 1 41000 Doira tartibga solish tartibi 41000 4 164001 Qadam harakat vazifalari 41000 4 164001 Vertikal oziqlantirish usullari 41000 4 164001 Vertikal harakat rejimini tanlash 41000 3 123001 Stol, stend, elektromagnit plitani boshqarish 41000 3 123001 Sayohat masofalari 41000 5 20500 Dastur ishini taqlid qilish 57107 14 799507 Jami: 4115871so’m Ushbu bandning hisob-kitoblarini amalga oshirishda biz muhandis ASU TP 3 toifasidagi o'rtacha ish haqi bo'yicha ma'lumotlardan foydalanganmiz. Bu hisob- kitoblar uchun ma'lumotlar olingan [15.], [Axborot va narxlar 2021]. 4.3. Mahsulotni sotib olish va yetkazib berish narxini hisoblash Ishlarni bajarish uchun zarur bo'lgan uskunalarni sotib olish xarajatlarini hisoblash. Ushbu hisob-kitoblar uchun ma'lumotlar [" ОВЕН "], ["Balt-tizimlari"], bet O’zg . Hujjat № Varaq Imzo SanaDasturiy komponentlar (POU) funktsional bloklar, funktsiyalar va dasturlarni o'z ichiga oladi. Individual POU harakatlar (muntazam) o'z ichiga olishi mumkin. Har bir dasturiy komponent reklama va kod bo'limidan iborat. Barcha Pou kodini yozish uchun faqat IEC dasturlash tillaridan biri (IL, ST, FBD, SFC, LD yoki CFC) ishlatiladi. CoDeSys standart sifatida tavsiflangan barcha komponentlarni qo'llab- quvvatlaydi. Ularni ishlatish uchun loyihangizga standart kutubxonani kiritish kifoya.lib. POU boshqa POULARGA olib kelishi mumkin, ammo rekursiya qabul qilinishi mumkin emas. Bundan tashqari, loyiha turli xil ish sharoitlari bilan bir nechta vazifalarni aniq belgilashi mumkin. 3.5. Loyiha ma'lumotlari turlari Ma'lumotlar turi axborotni va uni qayta ishlash va saqlash usullarini, ajratilgan xotira miqdorini belgilaydi. Dasturchi bevosita boshlang'ich foydalanishingiz mumkin (asosiy) ma'lumotlar turlari (mantiqiy, integer, oqilona, string, vaqtinchalik) yoki o'z yaratish (Custom) ularning asosida turlari. 3.6. Dasturiy mantiqiy kontroller bilan aloqa o'rnatish CoDeSys tomonidan tekshirgich bilan aloqani o'rnatishdan oldin aloqa kanalini (interfeys va valyuta sozlamalarini) bir marta sozlashingiz kerak. Kelajakda, dasturni disk raskadrovka bilan aloqa interfeysini sozlash faqat boshqa interfeysga ulanganda talab qilinishi mumkin. Ethernet interfeysi, disk raskadrovka RS-232, USB qurilma yoki RS-232 ketma-ket portiga ulangan modem orqali yoki RS-232 Debug orqali tekshirgich bet O’zg . Hujjat № Varaq Imzo Sana Mundarija Kirish I. Texnologik jarayon tavsifi I.1 3L722A mashina haqida umumiy ma'lumot …………………………………. I.2 3L722A mashina ishlash tavsifi…………………………………………………. II. Hisobiy qism II.1 Prinspial sxemani ishlab chiqish va tavsiflash………………………………. II.2 Jihozlarni tanlash………………………………………………………............... II.3 Chastota o’zgartirgichni tanlash……………………………………………….. II.4 Optik o'lchagichni tanlash……………………………………………………….. II.5 Kontrollerni tanlash………………………………………………………………. II.6 Kengaytirish modullarini tanlash………………………………………………. II.7 Operatorning sensorli panelini tanlash………………………………………… II.8 Montaj sxemasini ishlab chiqish va tavsiflash………………………………… III. Silliqlash dastgohini boshqarish tizimining dasturiy qismini ishlab chiqish III.1 CoDeSysda dasturni ishlab chiqish muhiti tavsifi…………………………… III.2 Dasturning ish muhitini tavsifi………………………………………………….. III.3 Dasturlash muhiti tillari………………………………………………………….. III.4 Loyihaning dasturiy komponentlari……………………………………………. III.5 Loyiha ma'lumotlari turlari…………………………………………………….... III.6 Dasturiy mantiqiy kontroller bilan aloqa o'rnatish…………………………. III.7 Dasturiy mantiqiy kontrollerda dastur kodi ro’yhati……………………….... IV. Iqtisodiy qism IV.1 Asosiy va montaj sxemalarini ishlab chiqish xarajatlarini hisoblash…... IV.2 Silliqlash qurilmasining ishlashini avtomatlashtirishni ta'minlovchi raqamli nazorat tizimining algoritmini va dasturlarini yaratish bo'yicha ishlarning qiymatini hisoblash......................................................................................................... IV.3 Mahsulotni sotib olish va yetkazib berish narxini hisoblash……………... IV.4 O'rnatish va ishga tushirish ishlarini bajarish xarajatlarini hisoblash……. bet O’zg . Hujjat № Varaq Imzo Sana12-rasm. Sxematik elektr diagrammasi 2-varaq: diagramma 3L722A mashinaning elektr motorlarini ulash. 13-rasm. Sxematik elektr diagrammasi 3-varaq: elektron transformatorlar va elektr ta'minotini ulash. bet O’zg . Hujjat № Varaq Imzo SanaX1-X3 MTU-4 3 X4-X176 MTU-2.5 173 Modulli ulagichlar РРМ-77/3 3 РРМ-77/4 2 2.8. Montaj sxemasini ishlab chiqish va tavsiflash O'rnatish davri, elektr apparatlarining tarkibiy qismlari va simlar, shinalar, ushbu ulanishlar amalga oshiriladigan kanal kabellari, shuningdek, ularning galetlarga ulanish joylarini ko'rsatadi. O'rnatish sxemasini yaratishning boshlanishi elektr tokining ichki maydonini o'lchash edi. Tegishli o'lchamlarda (1000x1200) mm qalinligi 2 mm bo'lgan metall plitka ishlab chiqarildi. panelning orqa tomonida 20 x20mm o'lchamlari bilan kvadrat trubaning perimetri bo'ylab mustahkamlash amalga oshirildi. Barcha elektr jihozlarining o'lchovlari panelda joylashgan bo'lib, elektr shkalaga o'rnatilgan. Visio 2007 dasturida barcha elektr qurilmalar, kanal kabellari, simlar va vintli terminallar (21-rasm) bilan jihozlangan elektr panelining o'rnatish diagrammasi olingan. Dizaynda elektr ta'minoti kabelini hisobga olish muhim edi, vida terminallarining joylashuvi mashinaning elektr jihozlarini ulash uchun uyg'onishi kerak edi. Quvvatni almashtirish uskunalari va boshqaruv uskunalari joylashuvi hisobga olingan. Operatsion vaqtida keyingi xizmat ko'rsatish va ta'mirlash uchun uskunaga qulaylik va to'siqsiz kirish. Elementlarni simlar va ulash shinalari minimal bo'lishi uchun joylashtirish muhim edi, bu esa materialni sezilarli darajada tejaydi. Panelga belgilashdan keyin uskunalar keyinchalik shinalar va simlarni almashtirish bilan o'rnatildi (22-rasm). Sxematik diagramma o'zgarganda, hujjatlarga bet O’zg . Hujjat № Varaq Imzo Sana10-rasm. Operator panelining ko’rinishi ОВЕН СПК 107. Tanlangan uskunani hisobga olgan holda, sxematik elektr diagrammasi ishlab chiqildi. bet O’zg . Hujjat № Varaq Imzo SanaIssiqlik relesi kontakti (NO) Aloqa KK2.1 DI2 4 Issiqlik relesi kontakti (NO) Aloqa KK3.1 DI3 5 Issiqlik relesi kontakti (NO) Aloqa KK4.1 DI4 6 Issiqlik relesi kontakti (NO) Aloqa KK5.1 DI5 8 Issiqlik relesi kontakti (NO) Aloqa KK6.1 DI6 9 Issiqlik relesi kontakti (NO) Aloqa KK7.1 DI7 10 Issiqlik relesi kontakti (NO) Aloqa KK8.1 DI8 11 Issiqlik relesi kontakti (NO) Aloqa KK10.1 DI9 15 Issiqlik relesi kontakti (NO) Aloqa KK11.1 DI10 16 Issiqlik relesi kontakti (NO) Aloqa KK12.1 DI11 17 Chastotali haydovchi tayyor signali Aloqa F DI12 18 To’xtatish tugmasi umumiy Aloqa KM15.1 DI13 20 bet O’zg . Hujjat № Varaq Imzo SanaSim nomi O'rnatish uchun zarur bo'lgan metrlar soni 1 metr uchun narx, Qiymati, so’m ПВС 2, 5 150 м 2401so’m/ metr 358753 ПВС 0,5 200 м 600 so’m / metr 120072 Jami: 478826 so’m Yetkazib beruvchidan Abakangacha temir yo'l transporti orqali yuklarni etkazib berish xarajatlari 9-jadvalda keltirilgan. Jadval 9-yuk tashish xarajatlari Shaxarlar nomi Joylar soni Umumiy vazn 1 kg uchun narx Qiymati,so’m Moskva 1 16,5 kg 100450so’m 1657441 Tula 1 6 kg 140719so’m 844315 Jami: 2501756 so’m 4.4. O'rnatish va ishga tushirish ishlarini bajarish xarajatlarini hisoblash Jadval 10-o'rnatish va ishga tushirish ishlarini bajarish xarajatlarini hisoblash Nomi 1 soatlik ish haqi, so’m. Sarflangan soat soni Qiymati,so’m. Uskunalarni o'rnatish va ishlab chiqarish liniyasini ishga tushirish 36607 112 4100040 Laboratoriya sinovlari 30750 19 584255 Jami: 4684295 so’m bet O’zg . Hujjat № Varaq Imzo SanaQ4;Q6 ВА 47-63 2 3A nominal tok Q5 ВА 47-63 1 1 0A nominal tok Magnit ishga tushirgichlar KM1 КМЭ 2510 1 KM2- KM15 КМЭ 1210 16 Реле KL1- KL3 РЕК 78/3 24DC 3 Issiqlik реле KK1 РТЭ-1322-17-25А 1 KK2 PTO-D13-7-10A 1 KK3 PTO-D13-1-1,6A 1 KK4; KK6; KK11; KK12:1 PTO-D13-2,5-4A 4 KK5:1; KK5:2; KK7; KK10; KK12:2 PT0-D13-0,4-0,63A 5 KK8 PTO-D13-0,63-1A 1 Q attiq Davlat Relay bet O’zg . Hujjat № Varaq Imzo SanaSB9 КМЕ-4511 - qora 1 Buvisi yuqoriga tezlashdi SB10 КМЕ-4511 - qora 1 Buvisi past ga tezlashdi SB11 КМЕ-4511 - yashil 1 SB12 КМЕ-4511 - qizil 1 Magnitlangan plitalar SB13 КМЕ-4511 - qora 1 Ustun oldinga yoqish SB14 КМЕ-4511 - qora 1 Ustun orqaga yoqish SB15 КМЕ-4511 - qora 1 Vertikal oziqlantirish surish SB16 КМЕ-4511 - qora 1 Vertikal oziqlantirish titrash SB22 КМЕ-4511 – ko’k ( oq ) 1 Harakatlarning o'qilishini bekor qilish Kalitlar SA4 П2Т-5 1 SA6; SA11 ПГК-3ПЗМ-А 2 SA12 ПЕ-011 исп2 1 SA13 П2Т-5В uch tomonlama 1 bet O’zg . Hujjat № Varaq Imzo SanaStop Ko’ndalang harakat rejimini tanlash Kalit SA11:1 DI14 21 113 SA11:2 DI15 22 114 SA11:3 DI16 23 115 jismoniy cheklovlar Babkani cheklash yuqoriga Aloqa sensori SQ1 55-59 Babkani cheklash pastga Aloqa sensori SQ2 56-60 PLCni yoqish uchun kalit (220 V) Kalit 68,69 Umumiy stop Aloqa SB1 61,62 Operator panelida Pechka bilan ishlash Kalit SA3 Jadval 3 -chiqish signallari jadvali Chiqish signallari Ishga tushuruvc hi Dvig atel SO NI Tu r i Kontrol lerdan chiqish Nazo rat klem ma Modul bet O’zg . Hujjat № Varaq Imzo SanaVT1-VT 14:4 HD-2525.DD3-12-250B DC- 25A 8 Transformatorlar Т1 OCM1-1,0 У3-1кВА 380/220/110/22/5 В 1 T2 ОСМ1-0,1 У3-0,1кВА 220/36/24/12 В 1 Kond e nsatorlar C1 МБГ0-2-160В-2*30мк 1 C2 МБГЧ-1-250В-10мк 1 C3-C5 МБГО-2-160В-2мк 3 Qarshiliklar R1 ПВ-50-510 Ом 1 R2 ПВ-25-100 Ом 1 R3 ППБ-3Г-4,7 К О М 1 Diodlar VD1-VD8 КД202М 8 Stabilitronlar VD9 Д815Г 1 VD10 Д815Ж 1 Diodli ko'priklar bet O’zg . Hujjat № Varaq Imzo Sana DI18 24 Sovutgichni yoqish Kalit SA12 DI1 5 97 Silliqlash g'ildira g ini yoqish Tugma SB2 DI2 6 98 Silliqlash g'ildira g ini o’chirish Tugma SB3 DI3 7 99 gidroqurilmani yoqish Tugma SB4 DI4 8 100 Ustunni o'chirish Tugma SB5 DI5 10 101 Stolning o'ng tomonini cheklash sensori Tugma SB6 DI6 11 102 Stolning chap tomonini cheklash sensori Tugma SB7 DI7 12 103 Stolni o'chirish Tugma SB8 DI8 13 104 Babkani tez yuqoriga Tugma SB9 DI9 15 105 Babkani tez pastga Tugma SB10 DI10 16 106 Plastinka Tugma SB11 DI11 17 107 bet O’zg . Hujjat № Varaq Imzo Sana Xulosa Men ushbu bitiruv malakaviy ishimni bajarish davomida texnologik jarayonlarda qo’llanilayotgan texnik vositalar, qurilmalar, apparatlar va dastgohlarning umumiy jarayondagi mohiyatini, ish prinsiplari nimalarga asosan qurilishini va eng asosiysi jarayonning imitatsion ko’rinishlarini tasvirlash imkoniyatlari bilan tanishdim. Ishchi qurilmaning qanday ishni bajarishidan qat’iy nazar 3 turdagi ko’rinishda algoritmi bajariladi: 1)Axborotlarni tashqi zanjirdan qabul qilib olish organlari 2)Axborotlarni qayta ishlash organlari 3)Axborotlarni tashqi zanjirga uzatish organlari Ushbu 3 tushunchaning asosida sxematexnik, loyihaviy, matematik va analitik usullarning barchasi qo’llaniladi. Ya’ni jarayonning avvaliga ishchi homaki ko’rinishi tasvirlanadi. Jarayondagi boshqaruvchi zvenolar uchun kichik shitlar, kabel liniyalar uchun himoya quvurlari yoki joylashuvining umumiy o’lchamlari qanday bo’lishligi kompyuterli dasturda loyihalanib olinadi. Agarda ikki o’lchamli chizma yordamida dastgoh haqida umumiy malumotlar olishda muammo yuzaga keladigan bo’lsa , uch o’lchamli fazoviy ko’rinishini tasvirlanadi. Ushbu texnologiya hozirgi raqamli texnologiyalar orqali yanada osonlashib bormoqda. Xususan Kompas , AutoCAD, SolidWORKS kabi muhandislik dasturlari yordamida istalgan fazoviy kenglikdagi chizmalarni real ko’rinishgacha keltirishimiz mumkin. Men ushbu bitiruv malakaviy ishim davomida bajargan loyihamning 2D ko’rinishini chizdim va uni yanada modernizatsiya qilishga harakat qildim. Dastgohga ilg’or raqamli texnikalarni joriy etish bilan biz energiya sarfi, material sarfi va ishchi kuchi sarfi iqtisodiga erishamiz. Bu kabi modernizatsiya ishlari bilan bir vaqtda loyihalash masalalari ham yuradi. Chunki dastgohning ishchi ko’rinishi qisman yoki bet O’zg . Hujjat № Varaq Imzo SanaAtrof-muhitni muhofaza qilish-jamiyat manfaati uchun tabiatni muhofaza qilish va nazorat qilishni o'zgartirishga qaratilgan iqtisodiy, ilmiy, ma'muriy-huquqiy chora- tadbirlarning butun majmuasi. Atrof-muhitni muhofaza qilishning yakuniy maqsadi odamlarning salomatligi va farovonligini saqlashdir. Atrof-muhitni muhofaza qilish, muammo sifatida, oziq-ovqat sanoati va qishloq xo'jaligini rivojlantirish uchun zarur bo'lgan tabiiy resurslardan foydalanishni tejash bilan bog'liq turli xil masalalarni qamrab oladi. Atrof-muhitni muhofaza qilishning aniq vazifalari murakkab va jumladan, shaharlarda havo ifloslanishini kamaytirish, suv ob'ektlari holatini yaxshilash va aholini ichimlik suvi bilan ta'minlash har xil, radiatsiya xavfsizligi kafolati, xavfli kimyoviy moddalar bilan atrof-muhit ifloslanishining oldini olish, ekologik falokat hududlaridagi muammolarni hal qilish, o'rmonlar, suv omborlari, yovvoyi hayvonlar va boshqa tabiiy ob'ektlarni saqlash. Korxona ushbu korxona faoliyatining mahsulotlari korxona uchun ekologik talablarni buzmasligini tasdiqlovchi ekologik hujjatga ega bo'lishi kerak. Silliqlash jarayonida asbobni yo'q qilish mahsulotlari va nozik po'lat chiplari (axlat) bilan aralashtirilgan nozik taneli abraziv chang shaklida qayta ishlangan material hosil bo'ladi. Chiqindilarning bir qismi aerozol shaklida to'xtatilgan holatda bo'ladi. Teri bilan uzoq muddatli aloqada va bug ' va tumanni nafas olish yo'llari orqali qabul qilganda, sog ishchilar tanasiga zararli ta'sir ko'rsatishi mumkin. Ushbu ta'sirning darajasi va tabiati sog va qayta ishlangan materialning kimyoviy tarkibiga, silliqlash zonasiga suyuqlik etkazib berish usuli, silliqlash usullari, sogni tozalash va turli xil himoya va ventilyatsiya qurilmalari, atrof-muhit sharoitlari (harorat, namlik va boshqalar). Bunday sharoitda uzoq muddatli ish yuqori nafas yo'llarining shilliq pardalari tirnash xususiyati va hatto pnevmoniyaning rivojlanishiga, tananing umumiy immunobiologik reaktivligini pasayishiga olib keladi. Yog’ bilan uzoq muddatli aloqada bo'lgan ishchilar professional teri lezyonlari (dermatozlar), surunkali pigmentatsiya, terining qurishi va tozalanishiga ega. Axlat eriydigan uchun mos emas, shuning uchun u atrof-muhitni ifloslantirib, chiqindixonalarga eksport qilinadi. Har yili faqat bitta Vladivostok asbob-uskunalari zavodi bunday chiqindilarni 20 tonnadan ortiq eksport qiladi. Parchalanish, og'ir metallar er osti suvlariga kiradi, ichimlik suvi sifatini bet O’zg . Hujjat № Varaq Imzo SanaSilliqlash g'ildiragi haydovchisi КМ1 М1 1 Р DO1 4 suyuqlik haydovchi nasos КМ2 М2 1 Р DO2 6 МУ110-8РHavoli issiqlik almashtirgich КМ3 M3 1 Р DO3 9 Moylash qo'llanmasi КМ 4 M4 1 Р DO4 11 Yog ' sovutgichi КМ 10 M10 1 Р DO5 16 Havoli issiqlik almashtirgich КМ11 M11 Ko’ndalang harakat КМ13 M13 1 Р DO6 19 Doira harakati soat yo'nalishi bo'yicha, soatga qarshi КМ5.1, M5 1 Р DO7 21 KM5.2 1 Р DO8 24 Sovutish nasosi KM6 M6 1 Р DO1 4 МУ110-8Р Haydash separatori KM7 M7 Haydash konveyeri KM8 M8 bet O’zg . Hujjat № Varaq Imzo Sanatarkibiga qarab yuqori soqol xususiyatlariga ega. Boshqa tomondan, ishchi eritmalarda yuqori (90-95%) suv miqdori tufayli kesish yoki bosim zonasidan samarali issiqlik chiqariladi. LZ-soz-1MIO yog’ sovutish suyuqligi qo'shimchalar bilan neft yog'i asosida ishlab chiqariladi. LZ-soz - 1mio po'lat silliqlash operatsiyalari, shuningdek tegish, burg'ulash, quyma temir Honing, po'lat ishlatiladi. LZ-soz-22( a markasi): mineral moylar va antifriksion, antipriretik, antipiretik qo'shimchalardan tashkil topgan kompozitsiyadir. LZ-soz-22 (a markasi) silliqlash jarayonida ferrit metallarini qayta ishlashda ishlatiladigan tayyor yog'li soqol-sovutish suyuqligi sifatida ishlatiladi. Soz-487 guruhini chuqur tortish uchun yog’ sof neft yog'i va sintetik Eter aralashmasi asosida ishlab chiqariladi, bu esa qo'shimchalarning tarkibini qo'shib beradi, bu esa yaxshilangan piyodalarga qarshi, oksidlanishga qarshi va korroziyaga qarshi xususiyatlarni bildiradi. LZ-soz-487 280-320 davrlari/daqiqada to'xtab qolmasdan va asbobni ushlab turmasdan avtomatik mashinalarning maksimal ishlashining barqaror rejimini ta'minlaydi. LZ-soz-487 qism va asbobning namligini oshirdi va guruch chiqindilarini transportdan va mashina qismlaridan yuvishni ta'minlaydi. Chang chiqarish (quruq silliqlash) bilan ishlaydigan uskunalar alohida xonaga o'rnatilishi kerak. Ushbu xonada har bir chang chiqarish joyi (ayniqsa, o'tkir mashinalar) yaqinida shamollatish va chang assimilyatsiya qilish qurilmalari mavjud. Mexanik ustaxonalarda o'rnatilgan silliqlash mashinalarida ishlashda xavfsizlikni ta'minlovchi asosiy chora-tadbirlar quyidagilardan iborat: abraziv g'ildiraklarni saqlash qoidalarini dastlabki tekshirish va ularga rioya qilish, ularni davolash, mustahkamlik uchun doiralarni sinovdan o'tkazish, mashinaning milga abraziv asbobni o'rnatish va o'rnatishda xavfsizlik me'yorlari va talablariga rioya qilish, silliqlash guruhining mashinasida xavfsiz ishlash bo'yicha ko'rsatmalarga qat'iy rioya qilish. bet O’zg . Hujjat № Varaq Imzo SanaIsh nomi 1 Soatlik ish haqi, so’m . Sarflangan soat soni Qiymati, so’m . Muntazam rivojlanish Shaxsiy tayinlash nazoratchi, sensorli tekshirgich, chastota konvertori, kengaytirish modullari uchun ma'lumot almashish portlarining raqamlari 46857 3 140572 Step vosita ishlashi uchun signallarni shakllantirish 46857 7 328003 Klapanlar va elektromagnit ulovlarning ishlashini nazorat qilish 46857 5 234288 Ishga tushirish ishlarini boshqarish 46857 3 140572 Kengaytirish moduli uchun buyruqlar 46857 3 140572 Chastota konvertori uchun buyruqlar vazifasi 46857 2 93715 Nazoratchi chiqishi bilan chastota inverteri nazorat qilish buyruqlarini shakllantirish 46857 1 46857 Sensor va chastotali o'zgartirgichdan signallarni qayta ishlash 46857 4 187430 Drayvlarni boshqarish stol tezligini tartibga solish 46857 1 46857 Signalni qayta ishlash starter holati 46857 1 46857 Harakatlarning o'qilishini bekor qilish 46857 1 46857 Tugmalar va kalitlardan signallarni ishlash 46857 3 140572 Drayvlarni boshqarish 46857 5 234288 Elektromagnit plastinka ishini 46857 1 46857 bet O’zg . Hujjat № Varaq Imzo Sana 16-rasm. Elektr shkaf sxemasi bet O’zg . Hujjat № Varaq Imzo SanaRaqamli kirish modulining asosiy xususiyatlari ОВЕН MV 110 32 DN : Elektr ta'minoti kuchlanishi: - 220V 32 ta raqamli kirish kanallari. Kirish signallari: n-p-n p-n-p tipidagi tranzistorli kalitlar ,signallar = 24V O'lchov chastotasi: 1000 Hzgacha, impuls davomiyligi (minimal) 0.5 ms Har bir kanal uchun impulsli schotchik. Kirish parametrlari: Galvanik ajratish: guruhli Elektr quvvati: 1.5 kv Kuchlanish: 24 + / - 3V Sensor turi: Asosan chiqishi p-n-p va n-p-n bo'lgan tranzistorlari, kommutatsiya qurilmalari (rele, tugma kontaktlari, gerkonlar, kalitlar) sensorlar Maksimal signal chastotasi: 1000Hz Impulsning minimal davomiyligi: 0.5 ms (2 quduq uchun 1000 Hz ) Maksimal kirish oqimi: 8,5 mA (alohida kirish kuchlanishi bilan diskret kirish 27V) "Mantiqiy bir" ning minimal oqimi: 4,5 mA "Mantiqiy nol"ning maksimal oqim: 1,5 mA ОВЕН MV 110 16 DN :raqamli kirish modulining asosiy xususiyatlari Elektr ta'minoti kuchlanish: = 24V 16 ta raqamli kirish kanallari, guruh izolyatsiyasi-DN modifikatsiyasi, izolyatsiyasiz-D. bet O’zg . Hujjat № Varaq Imzo Sana№ Tugmalar va kalitlarni belgilash 1 Stolning o'zaro harakatini yoqish tugmasi 2 Stol harakatini to'xtatish tugmasi 3 Stolning o'zaro harakatini yoqish tugmasi 4 Stendning harakatlanishini yoqish tugmasi 5 ustunning ishlash rejimi tugmasi 6 Silliqlash g'ildiragini aylantirish tugmasi 7 silliqlash diskining vertikal uzatish rejimi almashlab ulagichi 8 Tezlashtirilgan vertikal harakat tugmalari silliqlash diski 9 Pastga silliqlash diski vertikal harakat surish tugmasi 10 "Umumiy stop" tugmasi" 11 "Elektromagnit plastinkaning magnitlanishi" tugmasi" 12 Plastinka magnitlanishi tugmasi" 13 Stendni to'xtatish tugmasi 14 silliqlash g'ildiragining aylanishini to'xtatish tugmasi 15 Pastga silliqlash buvisi sekin uzluksiz harakat tugmasi 16 Tezlashtirilgan vertikal harakat tugmalari silliqlash buvisi 17 Vertikal harakani ko'rsatishni bekor qilish tugmasi 18 "Shlangi gidroboshqaruvni yoqish" tugmasi" 19 Stol tezligini belgilash tugmasi 20 Stendning harakatini yoqish tugmasi 21 Mahalliy yoritish chiroq kaliti 22 Sogni oziqlantirish va tozalash tizimining kaliti 23 Sogni oziqlantirish va tozalash tizimini yoqish 24 Stol stolining qiymatini nazorat qilish tugmasi 25 Besleme kursining qiymatini nazorat qilish tugmasi 19-rasm. Modernizatsiya qilingan boshqaruv paneli bet O’zg . Hujjat № Varaq Imzo Sanao'zgartirishlar kiritilgan holda uskunaning bir qismini o'rnatish va demontaj qilish amalga oshirildi. Mashinaning boshqaruv paneliga ham o'zgarishlar kiritildi. Masofadan boshqarish pultidagi kalitlarning bir qismi va selsin regulyatorlari demontaj qilindi, ikkita qo'shimcha kalit o'rnatildi. Simlarni o'rnatish vaqtida maxsus matbuot oqalari yordamida simlar va ulagichlar bilan simlar bosildi. Bu o'rnatish sifatini oshirdi va simlarni uskunalar va terminallarga o'rnatish jarayonini sezilarli darajada tezlashtirdi. Biz kengaytirish modullari (23-rasm) va chastota konvertori bilan nazoratchi bilan almashtirdik. Zamonaviy elektr jihozlaridan foydalanish zavod uskunalari bilan taqqoslaganda elektrokapada ishlaydigan mashinaning o'lchamlarini kamaytirishga imkon berdi. bet O’zg . Hujjat № Varaq Imzo SanaDasturni PLC ga qayta ishlashda kirish va chiqish signallari bevosita emas, balki "jarayon tasviri" shaklida qo'llaniladi»: 21-rasm. Jarayon tasviri Kirish signallari jarayonining tasviri Har bir dasturiy ta'minot tsiklining boshida tizim kirish signallarining holatini tekshiradi va ularni buferga saqlaydi va kirish signallarining "jarayoni tasvirini" yaratadi. Dasturni amalga oshirish Shundan so'ng, dastur amalga oshiriladi, bu jarayon davomida PLC jarayoni tasvirida saqlangan kirish signallarining davlatlariga murojaat qiladi. Bu shuni anglatadiki, kirish signallari holatlaridagi keyingi o'zgarishlar dasturiy ta'minot bet O’zg . Hujjat № Varaq Imzo Sana11. Kuzatuv kengashining avtomatlashtirish tizimlarining texnik vositalari bo'yicha ma'lumotlar . 12. Konyux V.L. Ishlab chiqarishni kompyuterlashtirishni avtomatlashtirish. Qo'llanma, 1 qism. - Kemerovo: 2003. - 118 b. 13. Medvedev A.E. Avtomatlashtirish jarayonlari va jihozlarini joriy etish qoidalari. - Kemerovo: KuzGTU, 2006. - 56 b. 14. Medvedev A.E. 140604 (180400) "Sanoat korxonalari va texnologik komplekslarini avtomatlashtirish " ixtisosligi bo'yicha talabalar uchun kurslarni ishlab chiqish bo'yicha dastur va ko'rsatmalar - Kemerovo: KuzGTU, 2004. - 42 b. 15. Medvedev A.E. Kompressorlarni avtomatlashtirish tizimi. Laboratoriya ishlarini bajarish uchun qo'llanmalar. - Kemerovo: KuzGTU, 2007. - 31 b. 16. Стрижко Л.СМеталлургия золото и серебра. – М.: МИСиС, 2001. 17. Масленицкий И.Н., Чугаев Л.В, Борбат В.Ф. Металлургия благородных металлов. – М: Металлургия, 1987. 18. Барченков А.В. Основы сорбционной технологии извлечения золота и серебра из руд. – М.: Металлургия, 1982. 19. Меретуков М.А. Развитие процесса интенсивного цианирования золотосодержащих гравитационных концентратов // Цветная металлургия. – 2004. №4. 20. Шиврин Г.Н. Технологические расчеты процессов и оборудования золотоизвлекательных заводов. – Красноярск, 1976. 21. Григорьев С.Г.,Татаринов А.П., Гудков С.С. Цветная металлургия. – М.: Металлургия, 1991. 22. СН-245-71. Санитарные нормы проектирования промышленных предприятий. – Переизд. 1999М.:Стройиздат, 1999. bet O’zg . Hujjat № Varaq Imzo SanaIII. Silliqlash dastgohini boshqarish tizimining dasturiy qismini ishlab chiqish Vazifalari ularning jismoniy aloqasi bilan belgilanadigan an'anaviy tekshirgichlardan farqli o'laroq, programlanadigan lojik tekshirgichlarning (PLC) vazifalari dastur tomonidan belgilanadi. PLC ma'lumotlari kabellar yordamida tashqi tizimlarga ulangan bo'lsa-da, dastur xotirasining mazmuni har qanday vaqtda o'zgarishi mumkin, dasturlarni turli boshqaruv vazifalariga moslashtirish. Programlanadigan lojik tekshirgichlar ma'lumotlarni kiritish, ularni qayta ishlash va natijalarni chiqarishni ta'minlaydi. Bu jarayon ularning uch bosqichidan iborat: * kirish bosqichi; * qayta ishlash bosqichi; * chiqish bosqichi 20-rasm. PLC-da ma'lumotlarni qayta ishlash jarayoni bet O’zg . Hujjat № Varaq Imzo Sana lari 1F Step motorining vertikal harakati 2F 3F 4F VS14:1 M14 1 К DO1 33 ПЛК110-30К VS14:2 1 К DO2 35 VS14:3 1 К DO3 37 VS14:4 1 К DO4 38 Stolni chapga harakatlantirish klapani VS1 YA8 1 К DO5 40 Stolni o’ngga harakatlantirish klapani VS2 YA9 1 К DO6 41 Elektromagnit mufta VS3 YC4 1 К DO7 42 Klapan VS4 YA3 1 К DO8 43 Ko’ndalang harakat oldinga orqaga VS13:1 M13 1 К DO9 45 VS13:2 1 К DO10 46 Stol tezligini nazorat qilish dvigateli "ko'proq" "kamroq" KL1 M9 1 К DO11 47 KL2 1 К DO12 48 bet O’zg . Hujjat № Varaq Imzo Sana V. Hayot faoliyati xavfsizligi. 5.1. Silliqlash mashinasida ishlashda mehnatni muhofaza qilish. 5.2. Mehnatni muhofaza qilishning umumiy talablari. Silliqlash mashinasida mustaqil ishlashga tibbiy ko'rikdan o'tgan, kirish yo’riqnomasi, ish joyida dastlabki yo’riqnoma, ish joyida o'qitish va amaliyot o'tash, mehnatni muhofaza qilish talablarini bilish, elektr xavfsizligi bo'yicha guruhidan kam bo'lmagan va tarif-malaka ma'lumotnomasiga muvofiq tegishli malakaga ega bo'lgan shaxslarga ruxsat beriladi. Silliqlash mashinasida ishlashda sizga kerak: a) faqat korxona ma'muriyati tomonidan tasdiqlangan ish (ish) ko'rsatmasi bilan belgilanadigan ishni bajarish va uni amalga oshirishning xavfsiz usullari xodimga yaxshi ma'lum bo'lsa. b) ichki mehnat tartib qoidalarini bajarish. v) shaxsiy va jamoaviy himoya vositalarini to'g'ri qo'llash. d) mehnatni muhofaza qilish talablariga rioya qilish. e) o'zi bevosita yoki yuqori rahbarini odamlarning hayoti va sog'lig'iga tahdid soladigan har qanday vaziyat, ishlab chiqarishdagi har qanday baxtsiz hodisa yoki ularning sog'lig'i yomonlashgani, shu jumladan o'tkir kasb kasalligi (zaharlanish) belgilari namoyon bo'lishi haqida darhol xabardor qilish. f) ishni bajarish va ishlab chiqarishda jabrlanganlarga birinchi yordam berish, mehnatni muhofaza qilish bo'yicha ko'rsatma berish, mehnatni muhofaza qilish talablarini bilish uchun xavfsiz usullar va texnikani o'rgatish. g) mehnat kodeksida va boshqa federal qonunlarda nazarda tutilgan hollarda majburiy davriy (mehnat faoliyati davomida) tibbiy ko'rikdan, shuningdek, ish beruvchi yo'nalishi bo'yicha navbatdan tashqari tibbiy ko'rikdan o'tishi. h) elektr tokidan va boshqa baxtsiz hodisalardan zarar ko'rganlarga birinchi yordam ko'rsatish. i) asosiy yong'inga qarshi vositalardan foydalanish. bet O’zg . Hujjat № Varaq Imzo SanaIshga tushirish holati Aloqa KM6.1 DI23 36 Ishga tushirish holati Aloqa KM7.1 DI24 37 Ishga tushirish holati Aloqa KM8.1 DI25 39 Ishga tushirish holati Aloqa KM10.1 DI26 40 Ishga tushirish holati Aloqa KM11.1 DI27 41 Ishga tushirish holati Aloqa KM12:1.1 DI28 42 Ishga tushirish holati Aloqa KM12:2. DI29 44 Ishga tushirish holati Aloqa KM13.1 DI30 45 Ishga tushirish holati Aloqa KM14:1.1 DI31 46 Ishga tushirish holati Aloqa KM14:2.1 DI32 47 Issiqlik relesi kontakti (NO) Aloqa KK1.1 DI1 3 bet O’zg . Hujjat № Varaq Imzo SanaBir aylanish siljishi, silliqlash babkasining vertikal harakati, mm 0,2 Avtomatik vertikal harakatlanuvchi silliqlash buvisi, mm 0,002..0,128 Vertikal tezlashtirilgan harakatlanish tezligi, m/min 0,200 Mashinaning harakati va elektr uskunalar Mashinada elektr motorlar soni 13 Silliqlash babkasi shpindelining elektr motori (M1), kVt 11 Gidrotizim nasosining elektr mexanizmi (M2) (gidrostantsiya), kVt 4,0 Havo issiqlik moslamasining elektr dvigatellari(M3, M11) (gidrostantsiya), kVt 0,09 Moylash tizimining nasosli vositasi (M4), kVt 0,25 Doira tuzatish mexanizmining elektromotorli qurilmasi (M5), kVt 0,09 Sovutish tizimi nasos elektr motori ( M6), kVt 0,75 Magnitli separatorning elektr motori ( M7), kVt 0,12 Filter-konveyer mexanizmining ishlashini ta'minlovchi elektr motor; (M8), kVt 0,09 Moyli sovutish nasosining elektr motori (M10) gidrostantsiya, kVt 1,1 Silliqlash babkasi vertikal jadal harakat elektr motori (M12), kVt 0,6 Ustunning ko'ndalang harakat elektr motori (M13), kVt 0,75 bet O’zg . Hujjat № Varaq Imzo Sanapasaytiradi va kasallik xavfini oshiradi. Tez chiqib ketish po'latlarining shlamli chiqindilarining metall komponenti volfram, molibden, kobalt, xrom kabi qimmatbaho qotishma elementlarini o'z ichiga oladi. Zımpara chiqindilarini kompleks qayta tiklash texnologiyasi inson tanasiga ta'sirini kamaytirish, dastgoh ishchilarining gigienik sharoitlarini yaxshilash, metall, aşındırıcı, soqol va sovutish suyuqligining qaytarilmaydigan yo'qotishlarini bartaraf etish imkonini beradi. Issiqlik ozod kesish zonasi chiqish uchun, ishqalanish kamaytirish va chiqindilarni silliqlash turli moylash va sovutish suyuqliklar (sovutish) sovutish ishlatiladi olib tashlash. Tarkibi va silliqlash ishlatiladigan sovutish suvi xususiyatlari, emulsiya va neft bo'linadi. Emulsiya suyuq deb ataladi, unda to'xtatilgan holatda boshqa suyuqlikning mikroskopik zarralari mavjud. Silliqlash emulsiyasining asoslari oz miqdorda maxsus qo'shimchalar qo'shilib, soqol ta'sirini ta'minlaydigan suvdir. Sovutish suyuqligi, abraziv metall changni yuvish, silliqlash sirtining sifatini yaxshilaydi. Sovutgichlar ishchilarda teri kasalliklariga olib keladigan zaharli moddalarni o'z ichiga olmaydi, metallni va mashina bo'yog'ini buzmasligi kerak. Ishlov beriladigan qismning sirt maydoni silliqlash g'ildiragi bilan qanchalik katta bo'lsa va ishlov beriladigan qismning materiali qattiqroq bo'lsa, silliqlash zonasiga ko'proq sovutish suyuqligi berilishi kerak. Sovutish suyuqligi silliqlash g'ildiragining butun balandligiga teng ravishda berilishi kerak. Berilgan suyuqlik miqdori silliqlash doirasining balandligiga bog'liq: har bir 10mm uchun aylananing balandligi taxminan 5-8 litr suyuqlik sarflaydi. Soz MGD-11 o'simlik moylari va texnik yog 'soapstokov ajratilgan yog' kislotalari distillash dan 40-50% suvli emulsiya qisman yuvib tar hisoblanadi. Soz "MGD-11" kesish jarayonlarini ta'minlash uchun mo'ljallangan: burg'ulash, burilish, kesish, silliqlash, tortish, qotishma va karbonli po'lat va rangli metall qotishmalaridan tayyorlangan mahsulotlar, alyuminiydan tashqari. Har bir turdagi davolanish uchun kerakli kontsentratsiyani tanlash kerak. "MGD-11" metall yuzasi bilan faol ta'sir o'tkazadigan erkin yog’ kislotalari bet O’zg . Hujjat № Varaq Imzo Sanao'zgarishidan keyingi ma'lumotlarga qadar kirish signallarining holatidagi o'zgarishlarga javob bermaydi. Hozirgi vaqtda bu kamchilik, asosan, dasturiy ta'minot davrlarining juda qisqa muddatlari bilan qoplanadi. Davr davomiyligi dastur aylanishi buyruqlar soni va turiga bog'liq. 3.1. CoDeSysda dasturni ishlab chiqish muhiti tavsifi 3.2. Dasturning ish muhiti tavsifi CoDeSys-IEC 61131-3 standartidagi dasturlash kontrollerlari uchun asosiy vosita. CoDeSys tomonidan ishga tushirish. Dasturning asosiy oynasi MS Windows operatsion tizimida mavjud bo'lgan har qanday usulda amalga oshiriladi. Misol uchun, Start / buyruq qo'ng'iroq Dasturlar | 3s Software / Codesys 2.3 / Codesys 2.3. Dasturiy ta'minotni ishga tushirgandan so'ng CoDeSys dasturning asosiy oynasini ochadi(23-rasmga qarang). bet O’zg . Hujjat № Varaq Imzo SanaKirish signallari: n-p-n p-n-p tipidagi tranzistorli kalitlar ,signallar = 24V O'lchov chastotasi: 1000 Hzgacha, impuls davomiyligi (minimal) 0.5 ms Har bir kanal uchun impulsli schotchik. Kirish parametrlari: Galvanik ajratish: guruhli Elektr quvvati: 1.5 kv Kuchlanish: 24 + / - 3V Sensor turi: Asosan chiqishi p-n-p va n-p-n bo'lgan tranzistorlari, kommutatsiya qurilmalari (rele, tugma kontaktlari, gerkonlar, kalitlar) sensorlar Maksimal signal chastotasi: 1000Hz Impulsning minimal davomiyligi: 0.5 ms (2 quduq uchun 1000 Hz ) Maksimal kirish oqimi: 8,5 mA (alohida kirish kuchlanishi bilan diskret kirish 27V) "Mantiqiy bir" ning minimal oqimi: 4,5 mA "Mantiqiy nol"ning maksimal oqim: 1,5 mA ОВЕН MU 110 8 R : Raqamli chiqish modulining asosiy xususiyatlari Elektr ta'minoti kuchlanish: = 24V 8 ta raqamli chiqish kanali Chiqish turlari: P-elektromagnitli rele 4A = 24V yoki-250V ShIM signal berish bet O’zg . Hujjat № Varaq Imzo Sana- Dasturning ish maydoni (4), bu dasturning Windows (6) operatsion usullari (o'ng yuqori qismida) ko'rsatiladi. - Xabarlar oynasi (maydon) (5, o'ng pastki qismida). Ushbu oynada derleyici xabarlar, qidiruv natijalari va o'zaro aloqalar ro'yxati paydo bo'ladi. - Holat satri (7), loyihaning hozirgi holati haqida ma'lumot o'z ichiga olgan (pastki qismida). Menyu elementini tanlashda holat satrida uning tavsifi ko'rsatiladi; matn muharriri bilan ishlashda kursor joylashgan joy ko'rsatiladi (masalan, Line: 5, Col.11); vizualizatsiya rejimida - oynaning yuqori chap burchagiga nisbatan hisoblangan X va Y kursorining koordinatalari ko'rsatiladi; agar sichqonchani ko'rsatgichi elementda bo'lsa yoki element ustida biron-bir harakat amalga oshirilsa, bu elementning raqami ko'rsatiladi ; elementni qo'shganda-uning nomi ko'rsatiladi (masalan, to'rtburchak). "Online" rejimida ishlayotganingizda, vaziyat satrida onlayn yozuv qora rangda, aks holda yozuv kulrang. "Online" rejimida siz dasturning qaysi holatini aniqlashingiz mumkin: sim - emulyatsiya rejimida, RUN - dastur ishga tushirildi, BP - to'xtash nuqtasi o'rnatildi, kuch - o'zgaruvchilar aniqlanadi. Asosiy oynaning joylari sichqoncha bilan harakatlanishi mumkin bo'lgan ajratuvchi chiziqlar bilan ajralib turadi. Bu sizga hududlarning o'lchamlarining optimal kombinatsiyasini tanlash imkonini beradi. Dasturning ishlashini boshqarish dasturning asosiy oynasining yuqori qismida ko'rsatilgan va "fayl (fayl)", "tahrirlash (tahrirlash)", "loyiha (loyiha)", "Qo'shish (Qo'shish)", "qo'shimchalar (qo'shimchalar)", "onlayn (Online)", "oyna (Window)" va "yordam (yordam)". Asosiy menyu buyruqlar chaqiruvi asboblar paneli tugmalari, kontekst menyusi buyruqlari va qisqa klavishlar bilan takrorlanadi. bet O’zg . Hujjat № Varaq Imzo Sana Kirish Yangi sanoat korxonalarini yaratish va amaldagilarini zamon talablari darajasiga keltirish ishlab chiqish jarayonlarini avtomatlashtirishni h am qamrab olib, u mehnat unumdorligini oshirish, ma h sulot sifatini yaxshilash, sarf- h arajatlar miqdorini kamaytirish, ishlab chiqarish sharoitlarini talab darajasiga keltirish kabi ijobiy samaralarga olib keladi. Texnologik jarayonlarni avtomatlashtirish t o‘ xtovsiz rivojlanib, u fan-texnikaning k o‘ pchilik so h alari bilan bevosita bo g‘ langandir. Ishlab chiq a rish jarayonlarini avtomatlashtirshda h al qilinadigan masalalar mutaxassislardan turli avtomatika vositalarining t г zilishi va ishlash prinsiplari, avtomatik sistemalarining turli k o‘ rinishlari va sinflarini yasash usullarini bilishni h am texnologik jarayonlarini avtomatlashtirish soxasidagi ishlar bilan birga aniq va bir qiymatli almashish mumkin b o‘ lgan texnik tilni egallashni h am talab qiladi. Bu biror texnologik jarayonni avtomatlashtirshning mantiqi y h isoblangan va texnik ji h atdan asoslangan sistemasini montaj qilish, so z lash va ishla tish masalalari bilan shu g‘ ullanuvchi mutaxassislar uchun birday tushunarli bo‘lgan shaklda i fodalanishi kerak. Mamlakatimizda olib borilayotgan keng qamrovli islohotlarni samarali amalga oshirish hamda Respublikamizning iqtisodiy salohiyatini yuksaltirishda “Navoiy Kon- Metallurgiya Kombinati” davlat korxonasi va Navoiy shahri alohida o’ringa ega. Mustaqillik yillarida “Navoiy Kon-Metallurgiya Kombinati” davlat korxonasi dunyoning ilg’or kon-metallurgiya sanoati kompaniyalari qatoridan munosib o’rin egallab, mintaqadagi eng yirik va ishonchli sanoat gigantlarini biriga aylandi. Ko’p millatli navoiy shahri aholisining fidokorona mehnati bilan hududda faoliyat ko’rsatayotgan metallurgiya, yoqilg’i-energetika, kimyo, yengil sanoat tarmoqlari, kichik biznes va tadbirkorlik subyektlari hamda ijtimoiy soha obyektlarida qo’lga kiritilayotgan yutuq va marralar respublikamizning umumiy taraqqiyot sur’atlarini oshirishda katta hissa bo’lib qo’shilmoqda. bet O’zg . Hujjat № Varaq Imzo Sana I. Texnologik jarayon tavfsifi 1.1. 3L722A mashina haqida umumiy ma'lumot Silliqlash mashinalarida kesish vositasi sifatida abraziv yoki olmos doirali uskunalardan foydalaniladi.Ushbu mashinalarning qo'llanilishi sirt sifati, o'lchamlarning aniqligi, ishlov beriladigan sirtlarning shakli va pozitsiyasi va ishlov berish qiyin bo'lgan materiallarni qayta ishlash qobiliyati bilan yuqori talablar bilan belgilanadi. Silliqlash mashinasining turi va dizayni ishlov beriladigan sirtning shakli va uning silliqlash doirasining ishchi yuzasiga nisbatan joylashishini hisobga olgan holda silliqlash sxemasi bilan belgilanadi Barcha silliqlash mashinalari yuqori tezlikda silliqlash rejimi bilan belgilanadi yuqori ishlashi bilan xarakterlanadi, (1 mm doira kengligi boshiga 500 mm 3 /min gacha) vaqt birligi boshiga materiallar katta miqdorda olib tashlash va qayta ishlash tsikli keng avtomatlashtirish imkonini beradi. Yassi silliqlash mashinalari tekis va shaklli yuzalarni turli o'lchamdagi detallarga ishlov berish uchun mo'ljallangan. To'rtburchak stol va 3L722A (rasm5) gorizontal shpindelli yuqori aniqlikdagi tekis silliqlash mashinasi periferik tekis sirtlarni va silliqlash doirasining uchini, shuningdek, profilli sirtlarni alohida va katta hajmli ishlab chiqarishda qayta ishlash uchun mo'ljallangan. Mashinaning aniqligi - A. bet O’zg . Hujjat № Varaq Imzo SanaUshbu bandning hisob-kitoblarini amalga oshirishda radiotexnik montajchining o'rtacha ish haqi bo'yicha ma'lumotlardan foydalanganmiz. Bu hisob-kitoblar uchun ma'lumotlar olingan [15] 4.5. Amalga oshirish samaradorligi Iqtisodiy samaradorlik-iqtisodiy tizimning samaradorligi, uning faoliyatining foydali yakuniy natijalari sarflangan resurslarga nisbatan ifodalanadi. Mashinani avtomatlashtirish orqali ish haqi fondining pasayishi kuzatildi. Natijalar 11-jadvalda keltirilgan. Jadval 11-yangiliklardan bir oy oldin ish haqi fondini hisoblash Xodim lavozimi Ish haqi, so’m. Ishchi mukofoti, so’m. Ish haqi, so’m. Ishchilar soni Men barcha ishchilar uchun haq to'layman, so’m. Mashina operatori 2811456 661863 3473319 2 6946639 M ashinalar ning sozlagichi 2653311 474433 3124816 2 6249632 Umumiy ish haqi jamg'armasi: 13196271 so’m Jadval 12-innovatsiyalardan keyin oylik ish haqi fondini hisoblash Xodim lavozimi Ish haqi, so’m . Ishchi mukofoti, so’m . Ish haqi, so’m . Ishchilar soni Men barcha ishchilar uchun haq to'layman, so’m. Ishlab chiqarish liniyasi operatori 2965207 808293 3773501 1 3773501 bet O’zg . Hujjat № Varaq Imzo Sanaolmagon g’ildiragini eslatuvchi qisqa tutashtirilgan rotorli asinxron motor ishlab chiqildi. Zamonaviy asinxron dvigatelning konstruksiyasi o’sha paytdayoq ishlab chiqilgan bo’lib shu kungacha saqlanib qolgan va u hozirda eng arzon va uzoq muddat ishlash qobiliyatiga ega bo’lgan elektr motorlardan biri bo’lib hisoblanadi. Qisqa tutashtirilgan rotorli asinxron dvigatel eng keng tarqalgan elektr motorlardan hisoblanadi. Bu undagi kontakt xalqalarning va cho’tkalarning mavjud bo’lmasligi bilan bog’liq ravishda konstruksiyasining soddaligi va yuqori ishonchliligi bilan tushuntiriladi. Asinxron dvigatel tezligini rostlash usuli nazariy jihatdan ma’lum bo’lsada, u uzoq muddat asosan rostlanmaydigan elektr eritmalar uchun qo’llanilib kelindi. Bir vaqtning o’zida rostlanadigan o’zgaruvchan elektr yuritmalar yaratish borasida amaliy ishlar olib borildi. Asinxron dvigatelni rostlashning ma’lum bo’lgan barcha usullari ichida (stator cho’lg’amidagi kuchlanish o’zgarishini rostlash, juft qutblar sonini o’zgartirish, faza rotorli dvigatellar uchun rotor zanjiriga qo’shimcha qarshilik yoki qo’shimcha EYUK ulash) faqatgina statordagi kuchlanish chastotasining o’zgartirish bilan bog’liq bo’lgan rostlanadigan elektr yuritmalar tezlikni keng diapazonda rostlash va uni yuqori aniqlikda ta’minlash talab qiladigan qurilmalarda qo’llanilib kelgan mustaqqil qo’zg’atishni o’zgarmas tok dvigatelli elektr yuritmalar uchun raqobatbardosh bo’lib qoldi. Asinxron dvigatelning statorida elektrik fazoda birbiridan 1200 el.grad.ga siljigan uch fazali stator cho’lg’ami joylashgan bo’ladi. Agar dvigatel faza rotorli bo’lsa rotorda ham uch fazali cho’lg’am, agar dvigatel qisqa tutashtirilgan rotorli bo’lsa rotorda olmog’on g’ildiragi shaklini eslatuvchi cho’lg’am mavjud bo’ladi. bet O’zg . Hujjat № Varaq Imzo Sana 2.4. Optik o'lchagichni tanlash Mashina ramkasida o'rnatilgan optik o'lchagichlarning optoelektron sensorlari yordamida silliqlash mashinasida ehtiyot qismlarni qayta ishlash aniqligi kuzatiladi. Optik o'lchagich qurilmasi juda oddiy, ammo ishonchli bo'lib, o'lchovlarning yuqori aniqligini (mm ulushiga qadar) ta'minlaydi. Uning asosiy elementlari: qo'llaniladigan mikroskopik shtrixli shaffof o'lchagich va o'lchagich bo'ylab harakatlanadigan optik o'qish boshi. O'quvchi o'z harakatlarida bir qator chuqur va bo'shliqlarga javob beradi, kabel orqali analog signal raqamli displey qurilmasiga uzatiladi. O'lchagich harakatlanish boshlang'ichini (nol koordinatalarini) o'rnatish uchun birdan bir nechta mos yozuvlar nuqtalariga ega. Optik o'lchagichning asosiy parametrlari * Ish uzunligi. * Aniqlik. * Signal turi. • O'lchovning aniqligi. L35-AV chiziqli harakat fotoelektrik o’zgartgichi 7 –rasm. Optik o’lchagichning ko'rinishi bet O’zg . Hujjat № Varaq Imzo Sana "CFC" tili-doimiy funktsional sxemalar Doimiy funktsional sxemalar tili. FBD dan farqli o'laroq, u elektronni ishlatmaydi, lekin tarkibiy qismlarni va ulanishlarni erkin joylashtirish imkonini beradi, bu esa, ayniqsa, qayta aloqa yaratish imkonini beradi. Misol CFC dasturi 29-rasmda ko'rsatilgan. 29-rasm. CFC tilidagi dasturning namunasi 3.4. Loyihaning dasturiy komponentlari Loyiha CoDeSys dasturida mavjud bo'lgan dasturlash tillaridan birida yaratilgan. Loyiha bir yoki bir nechta dasturiy komponentlardan (POU, Program Organization Unit) iborat bo'lishi mumkin. Davriy ravishda amalga oshiriladigan asosiy dastur PLC_PRG deb nomlanishi kerak. bet O’zg . Hujjat № Varaq Imzo Sana Kirish bosqichi Kirish bosqichida kalitlardan, tugmachalardan va sensorlardan nazorat signallari qayta ishlash bosqichiga o'tadi. Ushbu komponentlardan olingan signallar nazorat jarayonida shakllanadi va mantiqiy davlatlar shaklida kirishlarga o'tkaziladi. Kirish bosqichidan boshlab ular oldindan tayyorlangan formatda ishlov berish bosqichiga o'tkaziladi. Qayta ishlash bosqichi Qayta ishlash bosqichida oldindan tayyorlangan signallarni kirish bosqichidan qayta ishlash va ularni mantiqiy operatsiyalar va boshqa funktsiyalar bilan birlashtirish amalga oshiriladi. Qayta ishlash bosqichi dasturining xotirasi to'liq programlanabilir. Qayta ishlash tartibi xotirada saqlangan dasturni o'zgartirish yoki o'zgartirish orqali istalgan vaqtda o'zgartirilishi mumkin. Chiqish bosqichi Dastur kirish signallari bilan ishlash natijalari chiqish bosqichiga o'tkaziladi, ular kontaktorlar, signalli lampalar, solenoid klapanlar va boshqalar kabi ulangan kalitlarni boshqarish funktsiyalarini amalga oshiradilar. PLC, odatda, bir nazoratchi tashqarida ishlab chiqilgan dastur ijrosi orqali o'z vazifalarini amalga oshiradi, keyin uning xotira dasturi uzatiladi. PLC dasturi nazorat qiluvchi funktsiyalarni nazorat qiluvchi buyruqlar ketma-ketligidan iborat. PLC bu buyruqlarni ketma-ket, birma-bir boshqaradi. Dasturning butun ketma-ketligi davriy, ya'ni uzluksiz aylanish jarayonida takrorlanadi. Dasturning bir marta takrorlanishining davomiyligi dasturiy ta'minot davrining vaqti yoki davri deb ataladi. Jarayon tasvirini qayta ishlash bet O’zg . Hujjat № Varaq Imzo SanaM8-filter-konveyerning ishlash mexanizmini ta'minlovchi elektr motor; M9- stol tezligini nazorat qiluvchi drosselli qurilma elektr motori ; M10-moy sovutish aylanma nasos elektr motori; M12-silliqlash babkasining tezlashtirilgan harakatlanish mexanizmining elektr motori; M13-ustunning ko'ndalang harakatini ta'minlovchi mexanizmning elektr motori; M14-silliqlash babkasining vertikal harakatini ta'minlovchi mexanizmning elektr motori; YH1 elektromagnit plastinka magnit xususiyatlarga ega bo'lgan turli qismlarni ishonchli va tezkor tarzda mustahkamlashni ta'minlaydi, bu esa ishlov beriladigan qismning sifatiga ta'sir qiladi; YA3 elektromagnit gidro-kaliti shtokni tanlash va yoqish stolini harakatga keltiradi; YA8, YA9 reversiv elektromagnitli suv o'tkazgichlari; selsin sensorlari : BC1 stol holatini tartibga solish uchun; BC2 ustunning holatini tartibga solish uchun; BC3 babkaning holatini tartibga solish uchun; Sayohat kalitlari: SQ1,SQ2 elektr zanjirining qo'shilishini ta'minlaydi, bu esa babkaning haddan tashqari chetki pozitsiyalarda harakatlanishini cheklash uchun mo'ljallangan; SQ5, SQ6 elektr zanjirining qo'shilishini ta'minlaydi, ustunning haddan tashqari chetki pozitsiyalarda harakatlanishini cheklash uchun mo'ljallangan; SQ3 elektr zanjirini qo'shib tartibga solish ruxsat berish uchun mo'ljallangan; SQ10 ko'ndalang harakatga ruxsat berish uchun mo'ljallangan, elektr zanjirini qo'shib ishlashini ta'minlaydi; bet O’zg . Hujjat № Varaq Imzo Sana2.7. Operatorning sensorli panelini tanlash Mashinaning ishlash jarayonlarini tasavvur qilish, tugunlarning harakatlanishini ko'rsatish, Step vosita tezligini belgilash, ish rejimlarini belgilash, kommutatsiya uskunalarini tashxislash qobiliyati sensorli panelga muhtoj. Interfeysning mavjudligi sensorli panelni ulash paneldagi mashinaning boshqaruv tugmalarini takrorlashga imkon berdi. Ish mexanizmlarining harakat qadamini ko'rsatadigan mahsulotni qayta ishlash rejimlarini paneldan o'rnatish. Mashinaning tarkibiy qismlari va xatolar haqida ma'lumot, ekranda ma'lum bir elektr qurilmaning ishlamay qolishi haqidagi ko'rsatuvlarni ko'rsatish ish jarayonini va ta'mirlashni sezilarli darajada soddalashtirdi. Sensorli displeyda har qanday elektr apparatini alohida o'chirish yoki ulash imkoniyati mavjud bo'lgan sozlash rejimi dasturiy jihatdan amalga oshiriladi. Bu mashinani ta'mirlash va texnik xizmat ko'rsatishni sezilarli darajada osonlashtirdi, chunki zavodni boshqarish sxemasida ishga tushirish jarayoni barcha ishlaydigan o'rni, ishga tushirgichlar, elektr motorlar va boshqalar bilan amalga oshiriladi, bu esa ishlamay qolgan uskunalarni kuzatish jarayonini sezilarli darajada murakkablashtiradi. Panelning mavjudligi kompyuterni ishlatmasdan ba'zi parametrlarni sozlash imkonini beradi. ОВЕН СПК 107-erkin programlanadigan tekshirgichning o'rnatilgan funktsiyalari bilan inson-mashina interfeysi sinfidir. Parametrlar: Operator paneli va programlanadigan lojik tekshirgich bitta holatda Diagonal 7 dyuymli grafik ekran Ranglar soni 65535 bet O’zg . Hujjat № Varaq Imzo Sana14-rasm. Sxematik elektr diagrammasi 4-varaq: diagramma Step motorini ulash. 15-rasm. Sxematik elektr diagrammasi 5-varaq: funktsional modullarning interfeys diagrammasi . bet O’zg . Hujjat № Varaq Imzo SanaППБ-3Г-4,7 К Ом 43929 1 43929 Diodlar КД202М 1171 8 9371 Stabilitronlar Д815Г 3660 1 3660 Д815Ж 3660 1 3660 Diodli ko'priklar КВРС2510 13178 2 26357 Bog'lovchi shinalar PIN 3ф 63А 20500 1 20500 PIN 1ф 63А 9517 1 9517 Din izolyatorida nol plastik ШНИ-6х9-10-Д-С 4392 1 4392 Vintli o'tish terminallari MTU-4 3367 3 10103 MTU-2.5 2489 173 430650 Modulli ulagichlar РРМ-77/3 13178 3 39536 РРМ-77/4 15521 2 31043 Boshqa uskunalar Дин рейка 17571 2 м 35143 plastik qutilar 13178 4 м 52714 plastik qisqichlar 3 * 150 14643 100 14643 Maslahatlar НКШИ ф5 29286 100 29286 Maslahatlar НКШИ ф3 29286 100 29286 vintlar М3,М4,М5 43929 100 43929 Jami: 26701364 so’m Bundan tashqari, nazorat qilish kabinetini o'rnatishda montaj simlari ishlatilgan. Uni sotib olish narxi 8-jadvalda keltirilgan. Jadval 8- o'rnatish simlarini sotib olish narxini hisoblash bet O’zg . Hujjat № Varaq Imzo SanaJ USB Flash karta tekshirgichiga ulanganda uskunaning ishini arxivlash yoki oldindan belgilangan stsenariylar bo'yicha ishlash. J CODESYS V. 2 va CODESYS V. 3* USB qurilma va Ethernet portlari orqali oddiy va qulay dasturlash. J Ethernet yoki GSM tarmoqlari (GPRS) yordamida yuqori darajali tarmoqlarga ulanish. J 4 ketma-ket port (RS-232, RS-485) uchun: ■ - kirish-chiqish sonini oshirish; ■ - chastotali o’zgartgichni boshqarish; ■ - operator panellari, GSM modemlari, shtrix-o'quvchi va boshqalarni ulash. J bu darajadagi qurilmalar uchun past narx. J muayyan vazifa uchun turli xil modifikatsiyalar (220 v quvvat). 8-rasm. PLC ning ko'rinishi bet O’zg . Hujjat № Varaq Imzo Sana IV. Iqtisodiy qism Ushbu bo'limda biz ishlab chiqargan silliqlash apparati raqamli boshqaruv tizimini joriy etishning iqtisodiy samaradorligi masalasi ko'rib chiqildi. Iqtisodiy samaradorlikni oshirish uchun zarur uskunalarni ishlab chiqish, ishlab chiqarish va sotib olish bilan bog'liq moliyaviy xarajatlarni, shuningdek, ushbu uskunani ta'mirlash xarajatlarini kamaytirish, samaradorlikni oshirish natijasida yuzaga keladigan iqtisodiy ta'sirlarni tahlil qilish kerak. 4.1. Asosiy va montaj sxemalarini ishlab chiqish xarajatlarini hisoblash Jadval 5-sxemalarni ishlab chiqish xarajatlarini hisoblash Nomi Soatlik ish haqi, so’m . S arflangan soat soni Qiymati, so’m . Asosiy elektr sxemasini ishlab chiqish 36607 1 7 622319 O'rnatish sxemasini ishlab chiqish 35142 9 316284 Jami: 938616 so’m 4.2. Silliqlash qurilmasining ishlashini avtomatlashtirishni ta'minlovchi raqamli nazorat tizimining algoritmini va dasturlarini yaratish bo'yicha ishlarning qiymatini hisoblash Ushbu bandda silliqlash moslamasining ishlashini ta'minlaydigan dasturlarni yaratish bilan bog'liq ishlarni bajarishda zarur bo'lgan moliyaviy xarajatlar miqdori ko'rsatilgan. Hisob-kitoblar uchun ma'lumotlar [15], [axborot va narxlar 2021] olingan. Ish turlari va ularning narxi 6-jadvalda keltirilgan. Jadval 6-algoritm yaratish bo'yicha ishlarning qiymatini hisoblash va raqamli boshqaruv tizimi dasturlari bet O’zg . Hujjat № Varaq Imzo SanaSensorli ekran nazorati Ikki mustaqil RS-232/RS-485 ketma-ket interfeysi Ichki Linux operatsion tizimi Modbus/ ОВЕН protokollarini qo'llab-quvvatlash Funktsional imkoniyatlar Plc va grafik paneli operator funktsiyalarini birlashtirish boshqaruv panelidagi bo'sh joyni va umuman nazorat qilish tizimining narxini tejash imkonini beradi. Yagona dasturlash muhitida boshqaruv dasturlari va algoritmlarini ishlab chiqish tizimning bir xil o'zgaruvchilardan foydalanish orqali rivojlanish muddatini qisqartirishga imkon beradi, bu esa ijrochining inson va moliyaviy resurslarini tejaydi. Sensorli ekran nazorati-foydalanuvchi bilan do'st joylarda jarayoni elementlari yaratish imkonini beradi. Boshqaruv elementlariga kerakli imzo va sharhlarni amalga oshirish. RS-232/RS-485 universal interfeyslarining operatsion rejimlarini dasturiy almashtirish-buyurtma vaqtida panelning ishlashini nazarda tutmaslik va zaxiradagi ZIP miqdorini kamaytirish imkonini beradi. Old paneldagi ketma-ket interfeyslarni almashish holatining belgisi nazorat panelini ochmasdan tashqi qurilmalar bilan aloqa liniyalarining holatini aniqlash imkonini beradi. Operatsion tizim-mahsulotning funktsional imkoniyatlarini oshirish uchun standart dasturiy vositalardan foydalanish imkonini beradi. bet O’zg . Hujjat № Varaq Imzo SanaIV.5 Amalga oshirish samaradorligi…………………………………………………. V. Hayot faoliyati xavfsizligi V.1 Silliqlash mashinasida ishlashda mehnatni muhofaza qilish................... V.2 Mehnatni muhofaza qilishning umumiy talablari.................................... V.3 Ishga tushishdan oldin mehnatni muhofaza qilish talablari.................... V.4 Ish vaqtida mehnatni muhofaza qilish talablari...................................... V.5 Favqulodda vaziyatlarda mehnatni muhofaza qilish talablari................ V.6 Ish oxirida mehnatni muhofaza qilish talablari....................................... Xulosa Foydalanilgan adabiyotlar ro'yxati bet O’zg . Hujjat № Varaq Imzo Sananazorat qiluvchi yoki mikrokontroller asosida amalga oshirilishi tavsiya etiladi. Mikrokontrolerdan foydalanish maxsus ulanish interfeysini amalga oshirishni o'z ichiga oladi, uning ishlab chiqarilishi ko'proq ish vaqtini sarflaydi, bu esa sxemani sezilarli darajada oshiradi. Ushbu sxemani ta'mirlash va tavfsiflash tayyor dasturlashtirilgan kontrollerdan foydalanishdan ko'ra ancha qiyin bo'ladi. Olinadigan aloqa terminali padining mavjudligi uni ta'mirlash va tavfsiflash uchun asbobni qulay va tez demontaj qilish imkonini beradi. Bundan tashqari, PLC qayta dasturlash qobiliyatiga ega, bu mashinaning yangi ish rejimlarini o'rnatishda muhim emas, bu mahsulotni qayta ishlashning doirasini kengaytiradi. Zamonaviy sensorlardan foydalanish mashinaning aniq ishlashini sezilarli darajada oshirdi. Mashinaning ichki xato jurnalini va to'g'ridan-to'g'ri nazoratchining o'zi mashinaning ishlash jarayonida ma'lum bir ish rejimini tahlil qilish va o'zgarishlarni amalga oshirish imkonini berdi. Tekshirgichni tanlash uchun kirish va chiqish jadvali tuzildi. Jadval 2 -kirish signallari jadvali Kirish signallari Boshqarish organi belgilash Kontrol lerga kirish Nazorat klemmalari X1 klemmada Enkoder Enkoder A DI1 7 81 B DI2 8 82 Stol yo’li sensori Ind.sensor SQ7 DI3 9 83 Ustun yo’li sensori Ind.sensor SQ8 DI4 10 84 bet O’zg . Hujjat № Varaq Imzo Sana5.3. Ishga tushishdan oldin mehnatni muhofaza qilish talablari. O'rnatilgan ish kiyimlarini kiyib oling, tugmachalarni mahkamlang, ko'zoynak yoki qalqonlarni taqing. Ish joyini begona narsalardan ozod qiling. Ish joyining yorug'lik darajasini aniqlang va agar kerak bo'lsa, metalni qayta ishlash zonasining umumiy yoki qisman yoritilishini (mahalliy) o'z ichiga oladi. Ish joyida mavjud bo'lgan silliqlash mashinasining ishlashi haqidagi eslatmani diqqat bilan o'rganib chiqing. Himoya vositalarini, yo'riqnomani, kartridjni, diskni, fugal pichoqlarni mustahkamlashning ishonchliligi va to'g'riligini tekshiring. Pichoqlarning chiqish qiymatini, ularning keskinligini va qattiq holatda keskinligini tekshiring, milni qo'l bilan aylantiring. Tarmoq kuchlanishining mashinaning nominal kuchlanishiga mos kelishiga ishonch hosil qiling (modifikatsiyaga qarab 220,220/380V). Mashinani elektr tarmog'iga ulang. Joriy qismlar izolyatsiya qilingan yoki himoyalangan bo'lishi yoki mavjud bo'lmagan joylarda bo'lishi kerak. Mashinaning shnuri issiq va yog'li yuzalar bilan aloqa qilishiga yo'l qo'yilmaydi. Tarmoq kuchlanishiga mos kelmaydigan vilkalarni va vilkalarni o'rnatish taqiqlanadi. Ochiq turdagi kalitlarga yoki tutqich yoki pichoq uchun qopqoqdagi yoriqlar bilan qo'llash taqiqlanadi. Mashinani ishga tushirish va to'xtatish tugmalari bilan yoqish va o'chirish orqali mashinaning ishlashini tekshiring. Mashinani rozetkaga yoqishdan yoki rozetkadan o'chirishdan oldin "to'xtatish"tugmasini bosing. Noto'g'ri mashinalar va asbob - uskunalar, shuningdek, noto'g'ri yoki to'siqsiz to'siqlarga ega bo'lgan mashinalarda ishlash taqiqlanadi. Mashinaning old va orqa qismida 2m dan ortiq uzunlikdagi ish qismlarini qayta ishlashda tayyor materiallarni etkazib berish va tozalash uchun rulonli stendlar yoki jadvallar shaklida qo'llab-quvvatlanishi kerak. bet O’zg . Hujjat № Varaq Imzo Sana2.6. Kengaytirish modullarini tanlash Kirish/chiqish ulanishining sonini oshirish uchun kengaytirish modullari ishlatiladi. Sxemani boshqarish uchun nafaqat yuqori tezlikli chiqishlar, balki quyidagi kengaytirish modullari ham releli chiqishi kerak edi: Alohida kirish moduli ОВЕН MV 110-220.32 DN , alohida kirish moduli ОВЕН MV 110- 24.16 DN ,alohida chiqish moduli ОВЕН MU 110-24.8 R . Ushbu kengaytma modullari tanlangan, chunki ular ilgari tanlangan tekshirgich bilan mos keladi. Bundan tashqari, ular jihozlarni to'g'ridan-to'g'ri boshqaradigan o'rni chiqishi bor. Ushbu kengaytirish modullarini tanlashning boshqa sabablari iqtisodiy masalalar, texnik parametrlar edi. 9-rasm. MV 110-220.32 DN diskret kirish modulining ko'rinishi bet O’zg . Hujjat № Varaq Imzo Sana 3.3. Dasturlash muhiti tillari IEC 61131 standarti talablariga muvofiq, CoDeSys quyidagi dasturlash tillarini qo'llab-quvvatlaydi. Bundan tashqari, CoDeSys FBD ga o'xshash "doimiy funktsional sxemalar Tili" (CFC) ni qo'llab-quvvatlaydi, ammo ikkinchisidan farqli o'laroq, ushbu tilda bloklar va ulagichlar erkin, ruxsat etilgan tsikllar va erkin birikmalar mavjud. Ushbu tillarning har biri muayyan vazifalarni hal qilish uchun ulardan foydalanishni aniqlaydigan o'ziga xos xususiyatlarga ega. Dasturlash tillarining qisqacha tavsifi quyida keltirilgan. "IL" tili-ko'rsatmalar ro'yxati SIEMENS step5 assembleriga o'xshash matn tili; barcha operatsiyalar batareya orqali amalga oshiriladi; kichik dasturlarda o'qish oson. Har bir ko'rsatma yangi satr bilan boshlanadi va operatorni o'z ichiga oladi va operatsiya turiga qarab, bir yoki bir nechta operandlar vergul bilan ajratiladi. Operanddan oldin yo'g'on ichak bilan yakunlangan yorliq bo'lishi mumkin (:). Izoh chiziqdagi oxirgi element bo'lishi kerak. Ko'rsatmalar orasida bo'sh chiziqlar bo'lishi mumkin. Misol IL dasturi 24-rasmda ko'rsatilgan bet O’zg . Hujjat № Varaq Imzo SanaIshni darhol to'xtating, mashinani elektr tarmog'idan ajratib oling va ish boshlig'ini xabardor qiling. Mashinaning metall qismlarida kuchlanish (oqim hissi) aniqlanganda, elektr motorining ikki fazaga (shovqin) ishlashi, topraklama simining uzilishi, dvigatelni to'xtatish, rahbarga xabar berish. Ta'mirlash ishlari faqat uning yo'nalishi bo'yicha amalga oshiriladi. Elektr ta'minoti to'satdan to'xtatilganda, mashinani "to'xtatish" tugmasi bilan o'chiring va quvvat simini rozetkadan ajratib oling. Asbobni ushlab turganda, elektr motorini "to'xtatish" tugmasi bilan darhol o'chiring, vilkasini rozetkadan o'chiring, asbobni bo'shating. Yong'in, tutun paydo bo'lganda: a) zudlik bilan "01" telefon orqali o't o'chiruvchilarga xabar berish, ishchilarni xabardor qilish, bo'lim boshlig'ini xabardor qilish, yong'in haqida xabar berish. b) binodan ehtiyot qismlarni oching, elektr ta'minotini o'chiring, derazalarni yoping va eshiklarni yoping. v) agar u hayot uchun xavf tug'dirmasa, yong'inni asosiy yong'inga qarshi vositalar bilan o'chirishni boshlang. d) yong'in brigadasi uchrashuvini tashkil qiling. e) binoni tark etish va evakuatsiya zonasida bo'lish. Voqea sodir bo'lgan taqdirda: a) jabrlanuvchiga birinchi yordamni darhol tashkil eting va kerak bo'lganda uni tibbiy muassasaga olib boring. b) favqulodda vaziyat yoki boshqa favqulodda vaziyatlarning oldini olish va travmatik omillarning boshqa shaxslarga ta'sirini oldini olish bo'yicha shoshilinch choralar ko'rish. c) voqea sodir bo'lgan vaziyatni tergov qilish boshlanishidan oldin, voqea sodir bo'lgan paytda, agar u boshqalarning hayoti va sog'lig'iga tahdid qilmasa va falokat, baxtsiz hodisa yoki boshqa favqulodda vaziyatlarning paydo bo'lishiga olib kelmasa va uni saqlab qolish imkoni bo'lmasa, vaziyatni qayd etish (sxemalarni tuzish, boshqa tadbirlarni o'tkazish). bet O’zg . Hujjat № Varaq Imzo Sana5.6. Ish oxirida mehnatni muhofaza qilish talablari. Qizil tugmani "to'xtatish" tugmasini bosib, vilkasini rozetkadan ajratib oling. Mashinani tozalash ishlari 15-30 soniyadan (dvigatelni to'liq to'xtatgandan keyin) boshlamaydi. Mashinani tozalash, ish joyini yog'och parchalari, ish qismlarini tozalash. Qayta ishlangan materialni saqlash. Chiqindilarni maxsus idishga soling. Fugoval stolning harakatlanish yo'riqnomalarini, reismus stolini olib tashlash vintini, zanjirli uzatishni amalga oshiring. Vaqti-vaqti bilan uskunalar ishga tushirish holatini tekshirish. Elektr motorining ishlashini kamida ikki oyda bir marta saqlash uchun elektr motorini tozalash, uning biriktirilishi va haydovchiga ulanishining ishonchliligini tekshirish. Vaqti-vaqti bilan (8-10 soat uzluksiz ishlash orqali) fugal stollarga nisbatan pichoqlarning kesish qirralarining parallelligini tekshiring. Shaxsiy gigiena qoidalariga rioya qilish, dush olish yoki dush olish, ish kiyimlarini, shaxsiy himoya vositalarini ajratilgan joyga olib tashlash bo'yicha tadbirlarni amalga oshirish. Ish jarayonida yuzaga kelgan izohlar yoki mashinaning noto'g'ri ishlashi haqida ish boshlig'iga xabar bering. 5.7. Atrof muhitni muhofaza qilish Insonning hayotiy ekologik manfaatlarini himoya qilish holatining ekologik xavfsizligi, birinchi navbatda, uning toza, sog'lom, yashash uchun qulay muhitga bo'lgan huquqi. Shu bilan birga, atrof-muhitdagi yuk darajasi uning mol-mulkidan tiklanmaguncha, insonning iqtisodiy faoliyatining barqarorlashgan birgalikda yashash sharoitlari va darajasiga erishishdir. bet O’zg . Hujjat № Varaq Imzo Sana23. Учебное пособие № 1123. Охрана труда и окружающей среды: Учебное пособие для дипломного проектирования / В.Н. Бринза, Н.В. Мануев, А.Ф. Морин. Под ред. В.Н. Бринза. – М.:МИСиС, 1985. 24. ГОСТ 12.0.003-74. Система стандартов безопасность труда. Опасные и вредные производственные факторы. Классификация. –Переизд. Сентябрь 1999с изм. 1. –М.:ИПК издательство стандартов, 1999. 25. Учебное пособие № 216. Безопасность жизнедеятельности: Учебное пособие для выполнения домашнего задания / Е.П. Потоцкий, Н.В. Гриценко, Н.В. Мануев и др. Под ред. Л.С.Стрижко. –М.:МИСиС. 26. ГОСТ 12.1.005-88. Система стандартов безопасности труда. Общие санитарно-гигиенические требование к воздуху рабочей зоны. – М.: Издательство стандартов, 1989. 27. Учебное пособие № 86. Охрана труда и окружающий среды / В.Н. Бринза, Б.С. Векшин, Н.В. Мануев и др. Под ред. В.Н. Бринзы. – М.: МИСиС, 1985. 28. Nazarov X.N., Jurayev R. Robototexni k si s tem alar. T.: TDTU 2004y. - 50b 29. N.R. Yusufbekov, va boshq.«Avtomatik boshqarish nazariyasi» Toshkent. O`qituvchi 1995y. -217-b. 30. O’zbekiston Respublikasininig «Axborotlashtirish to’g`risida» gi Qonuni, //“Хalq so’zi”, 2004 y. 11 fevral. 31. http://:www.news.eltek.ru 32. http ://: www . mathtools . net 33. http ://: www . labaratory . ru 34. www.ziyouz.com https://priceclimate.com/vstraevyemyi-flancevyi-ten-atlantic- bet O’zg . Hujjat № Varaq Imzo SanaSQ11 filtri konveyerini yoqish uchun mo'ljallangan elektr zanjirini qo'shib ishlashini ta'minlaydi; 2.2. Jihozlarni tanlash 2.3. Chastota o’zgartirgichni tanlash M13 dvigatelining ishlashini nazorat qilish, ya'ni dvigatelning tezligini sozlash, boshlang'ich oqimlarni kamaytirish, teskari ishlash rejimini ta'minlash uchun invertor bilan ShIM nazorati uchun chastota o'zgartirgich kerak. Bir qator chastotali o’zgartirgichdan Telemecanique Altivar31 0,75 kW/1hp 380/500V chastotali o’zgartirgichi quyidagi texnik xususiyatlarga ega: 0,75 kWgacha bo'lgan dvigatel kuchi, to'liq quvvat - 1,8 kW, maksimal chiziqli oqim-1 kA, maksimal o'tish oqimi 60 soniya-7,2 A. 4-rasm. Chastota o’zgartirgichning ko'rinishi

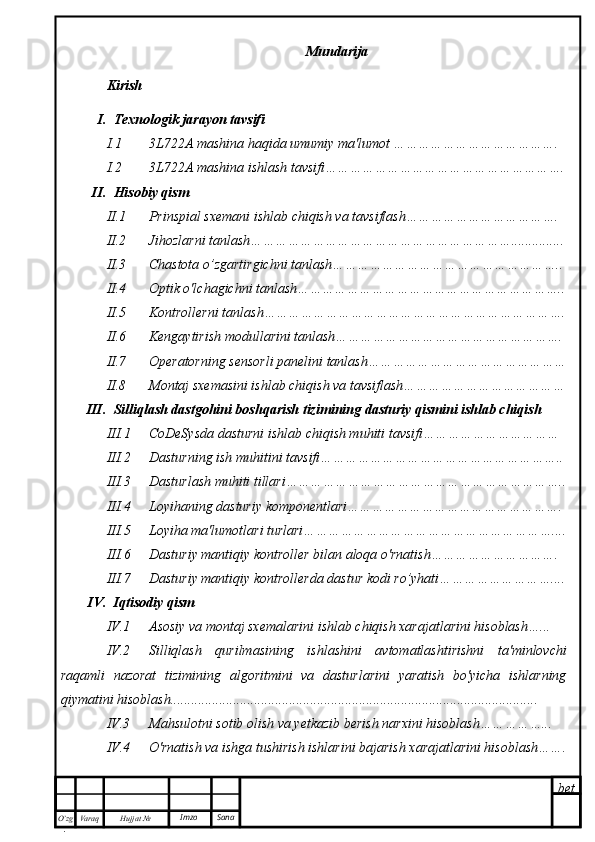

Mundarija

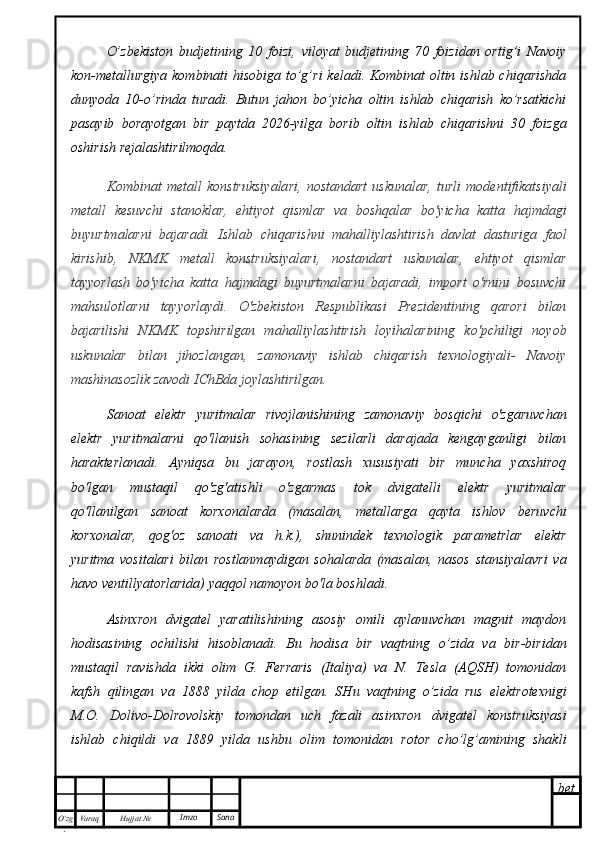

Kirish

  1. Texnologik jarayon tavsifi

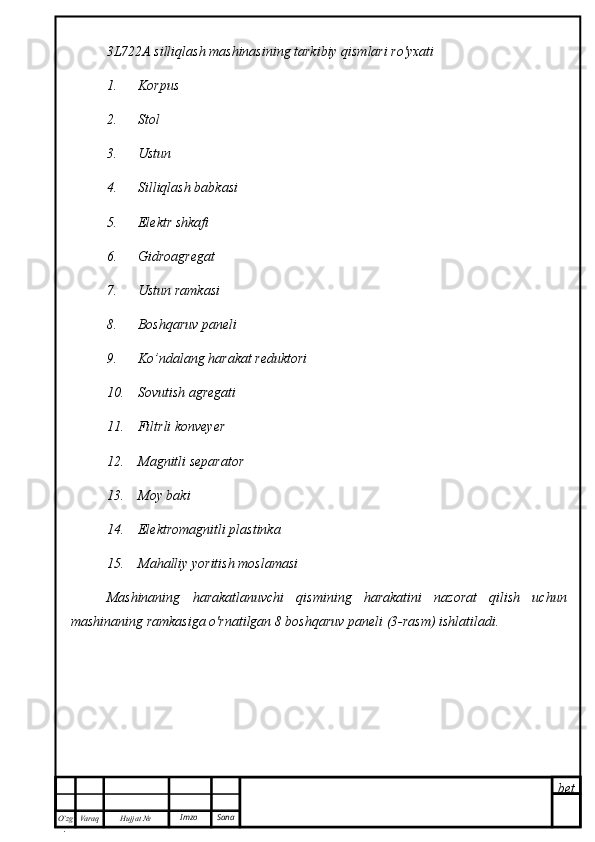

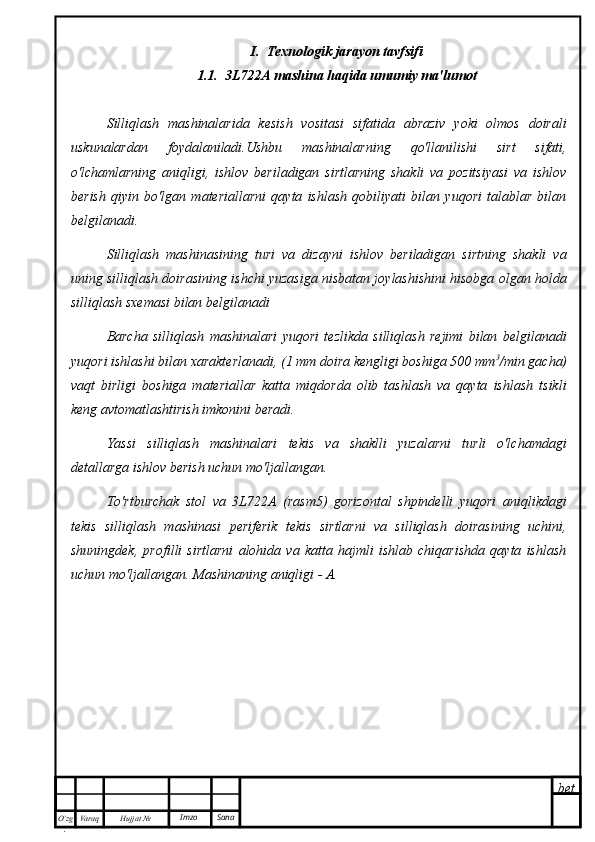

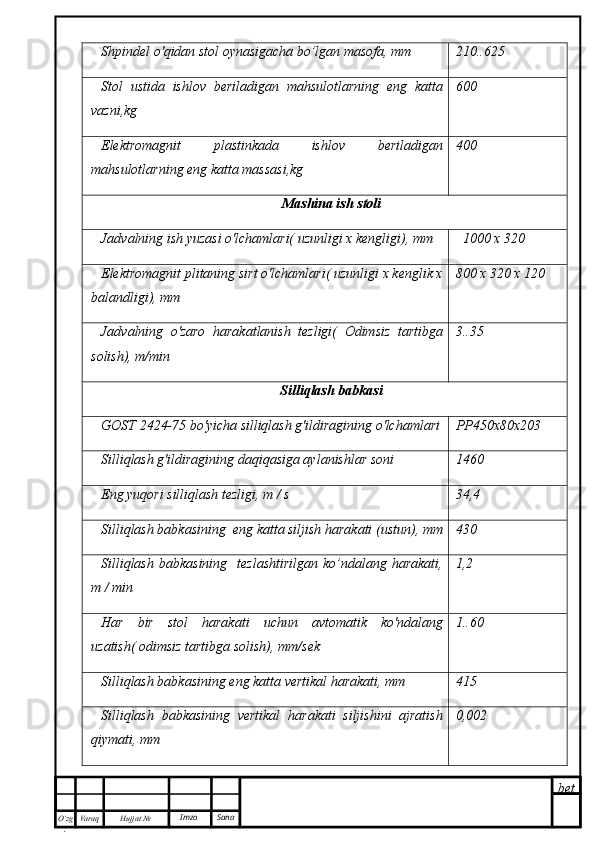

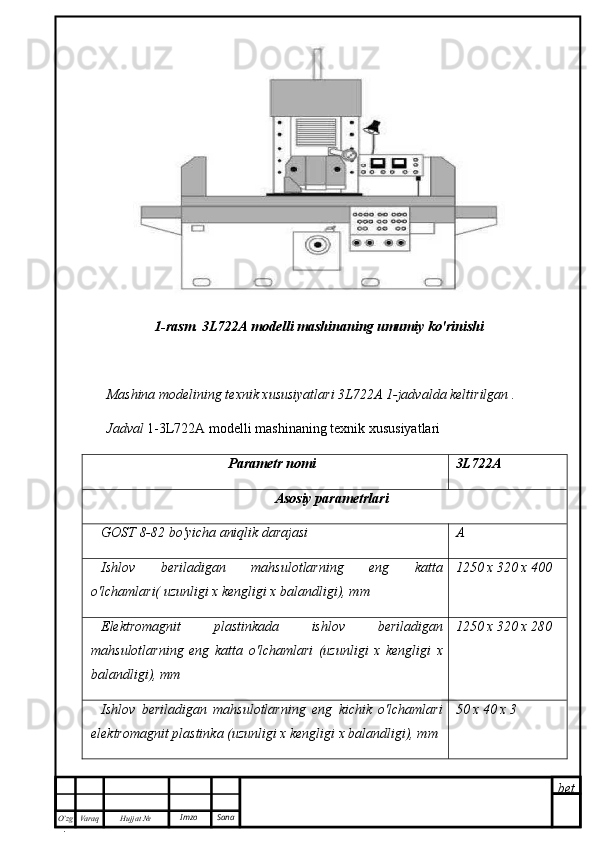

    1. 3L722A mashina haqida umumiy ma'lumot ………………………………….

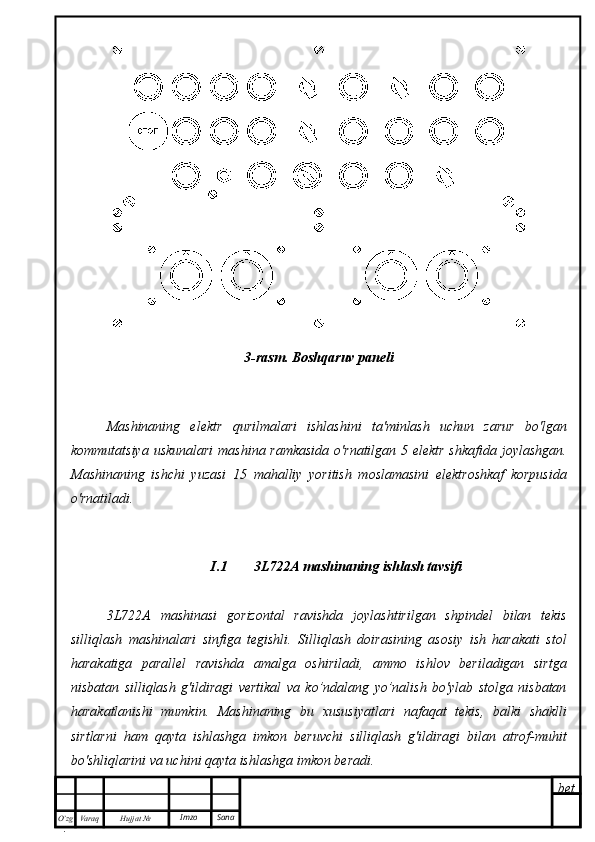

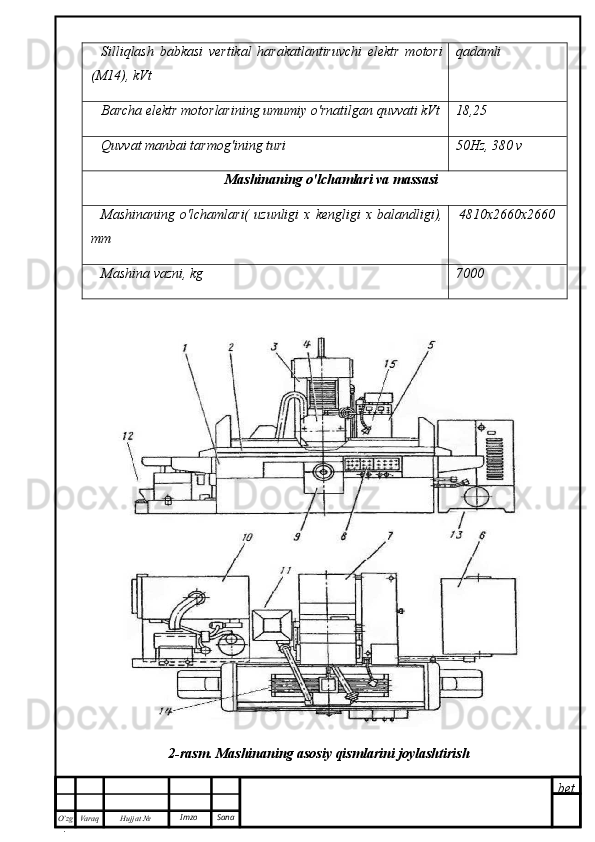

    2. 3L722A mashina ishlash tavsifi………………………………………………….
  2. Hisobiy qism

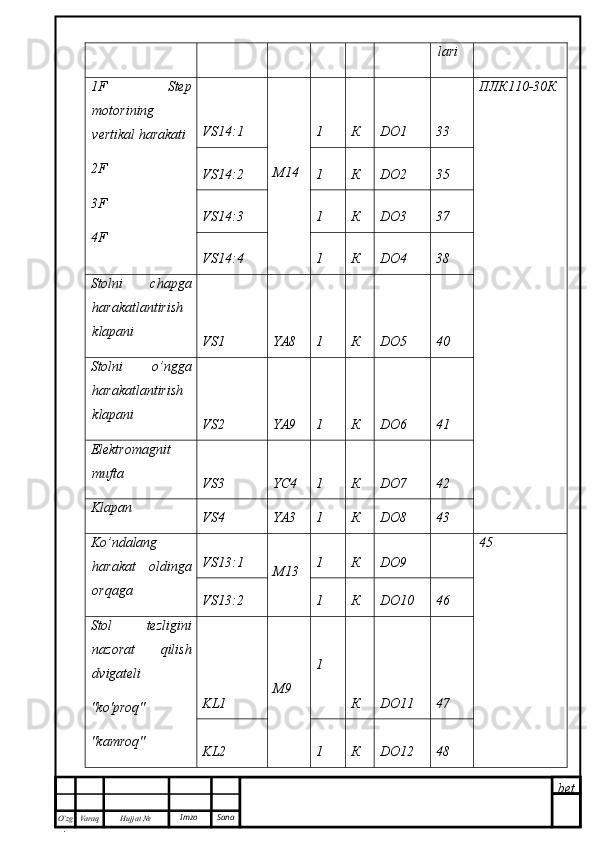

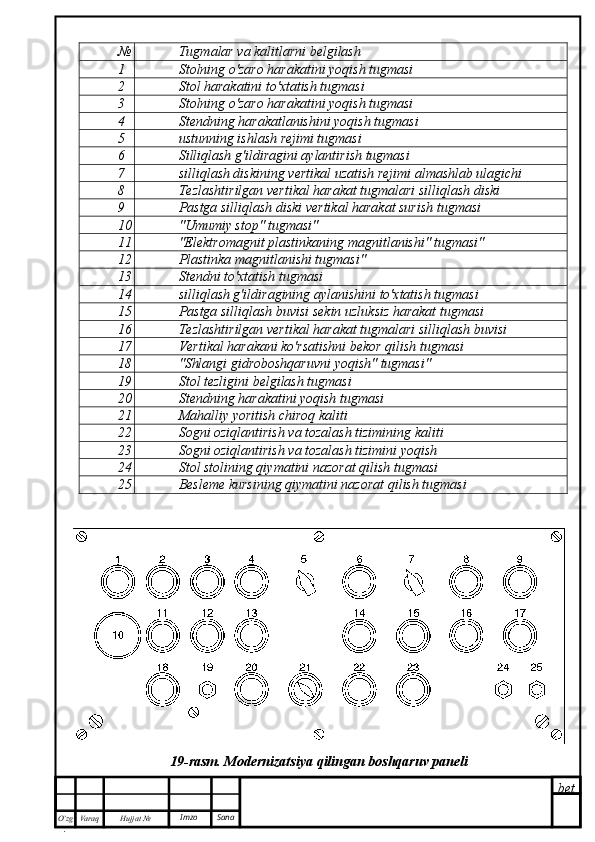

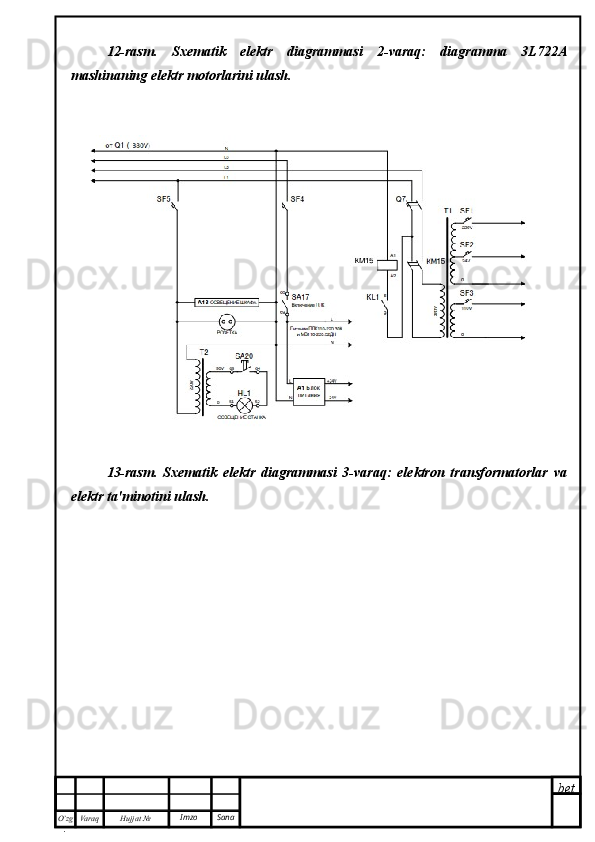

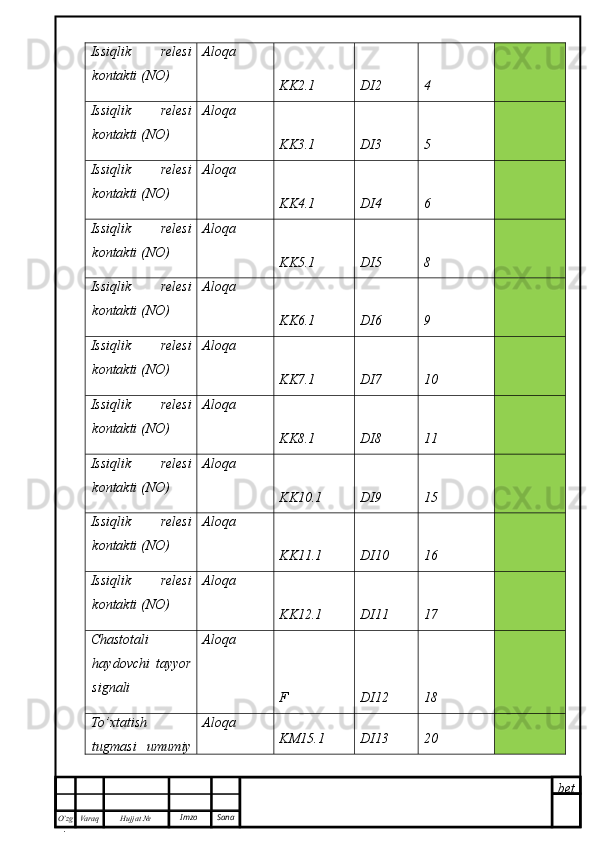

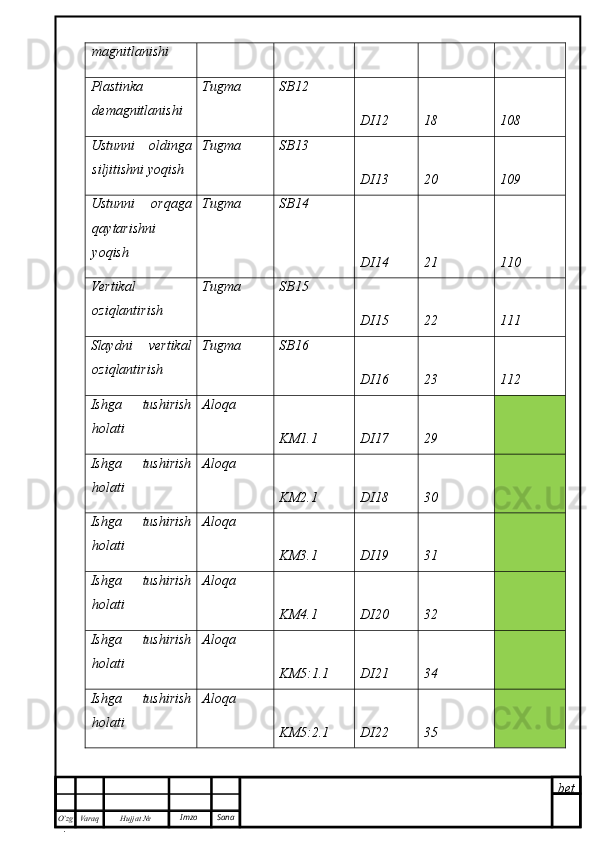

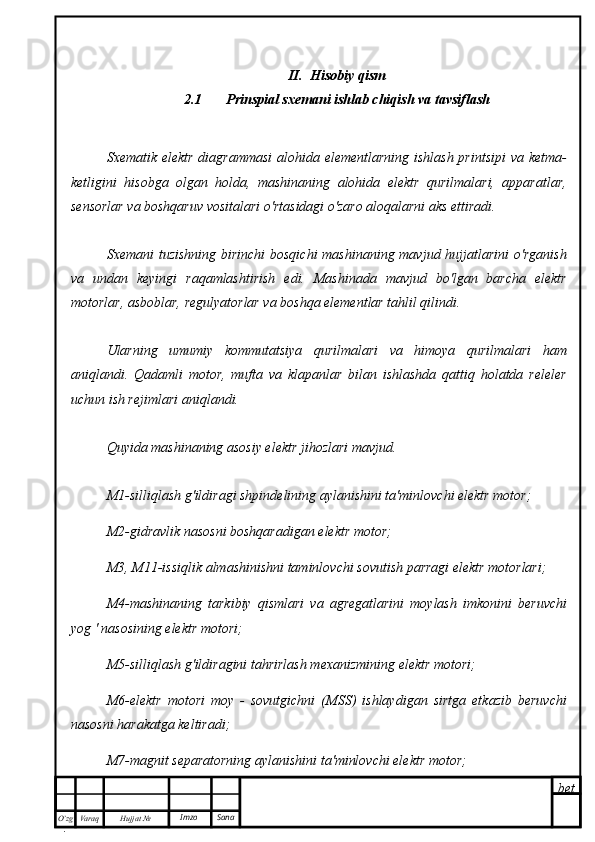

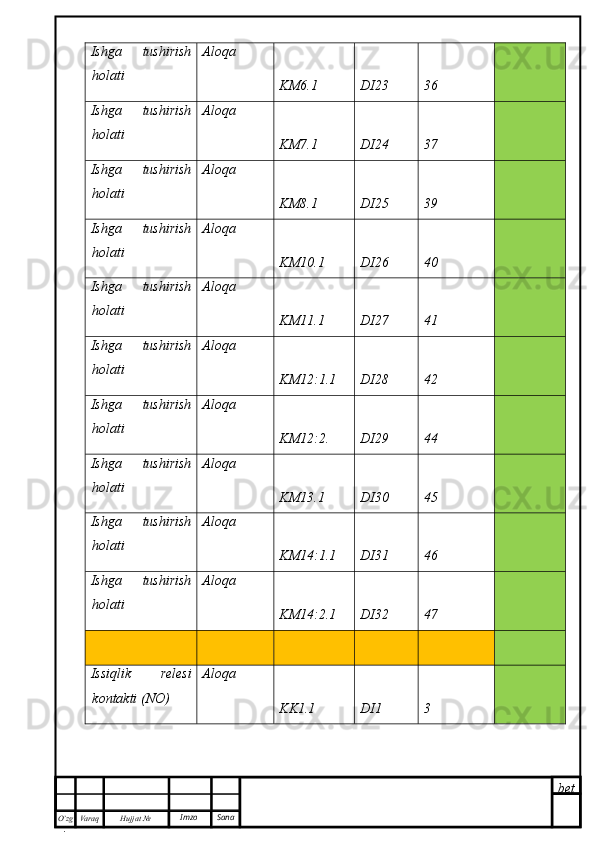

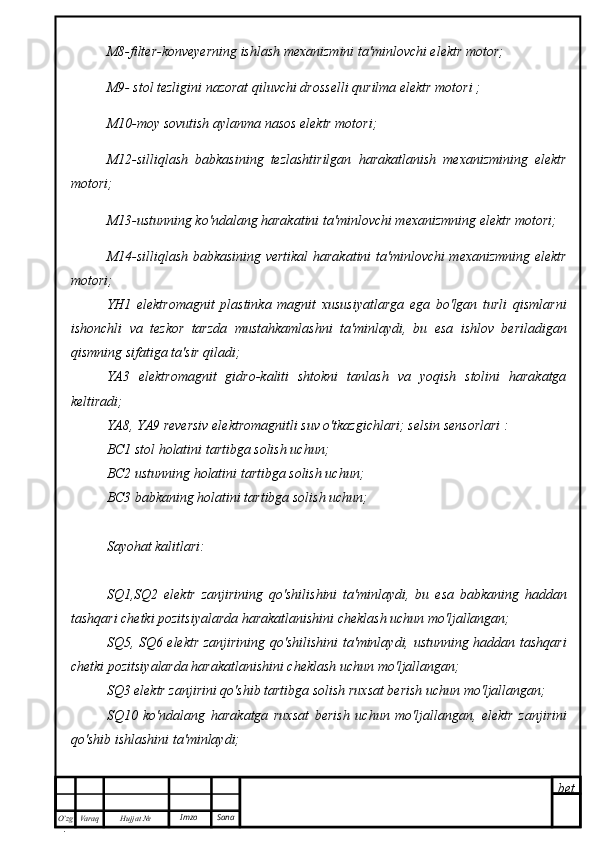

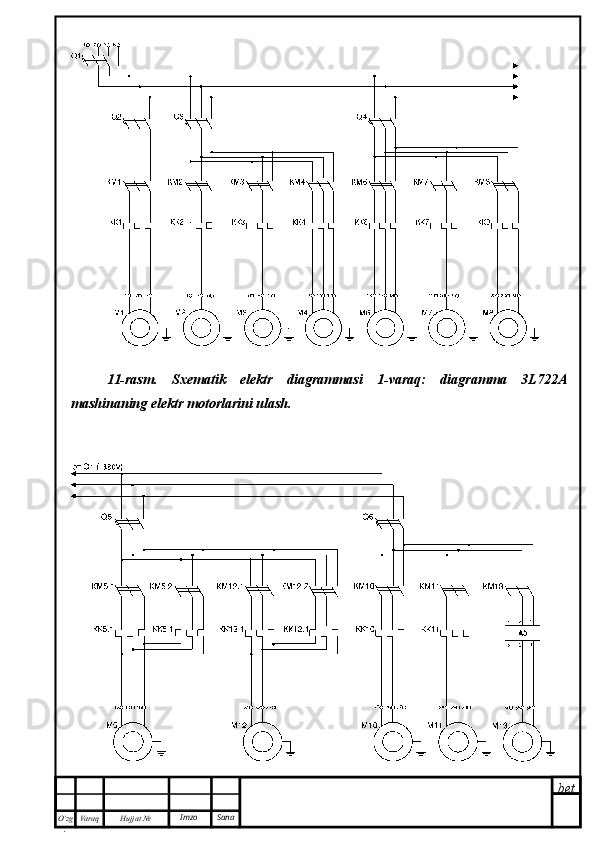

    1. Prinspial sxemani ishlab chiqish va tavsiflash……………………………….

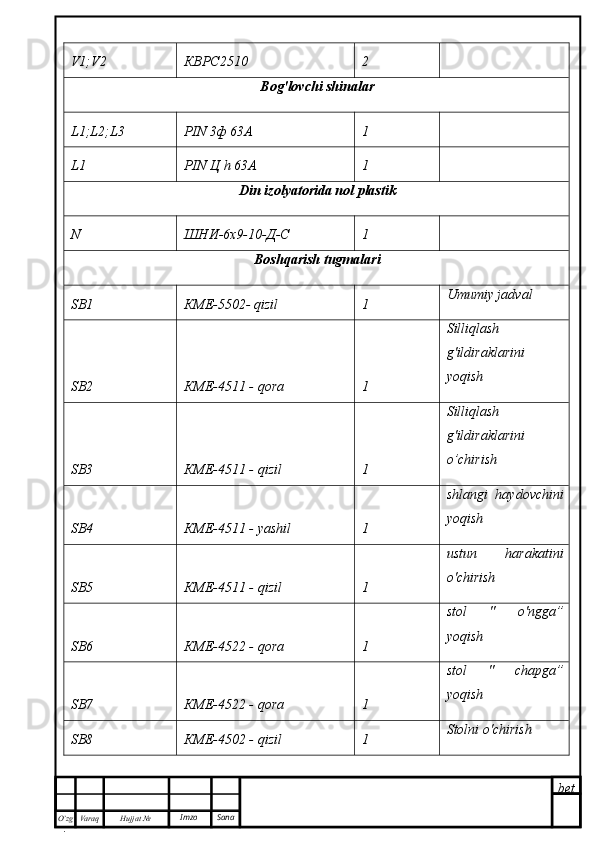

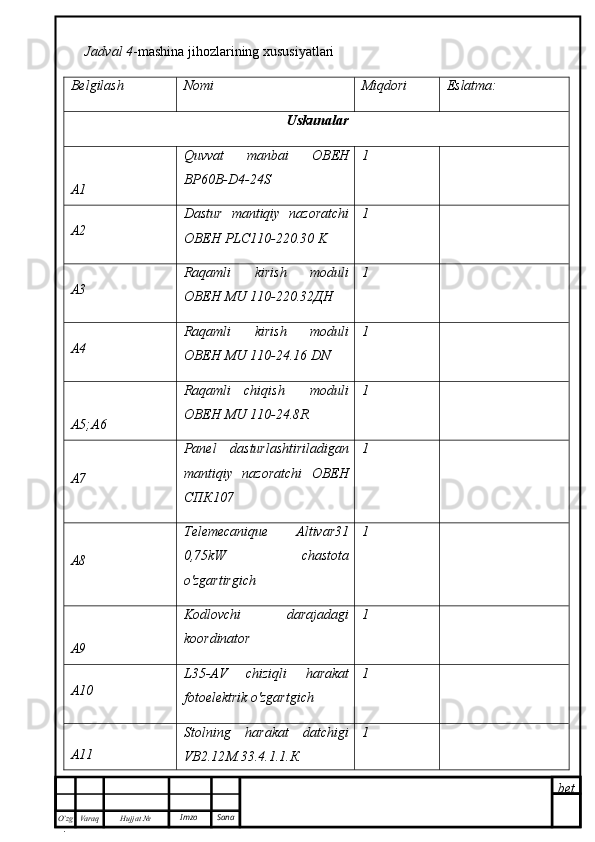

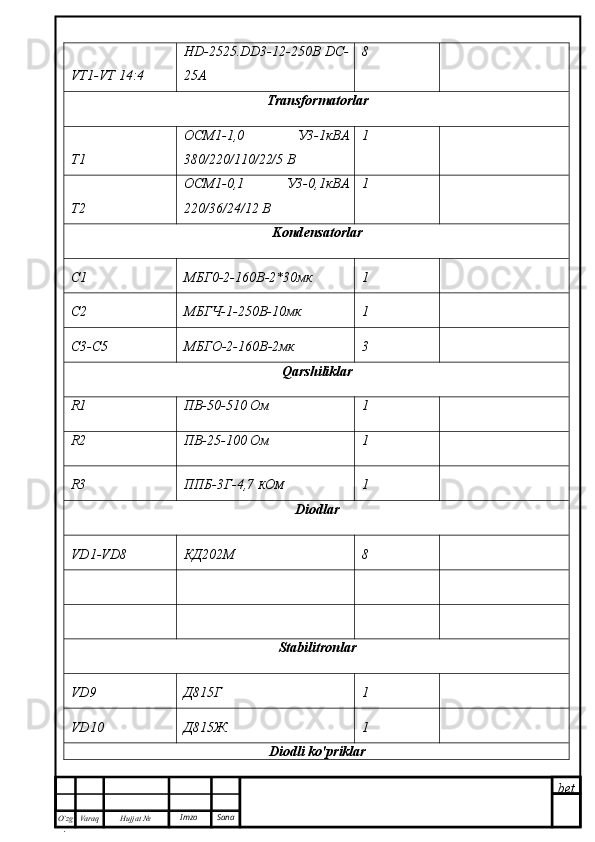

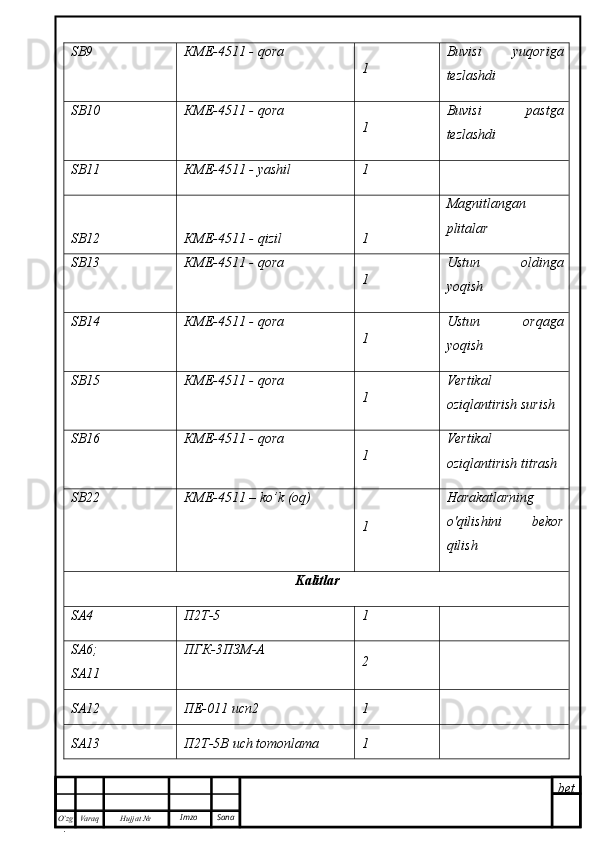

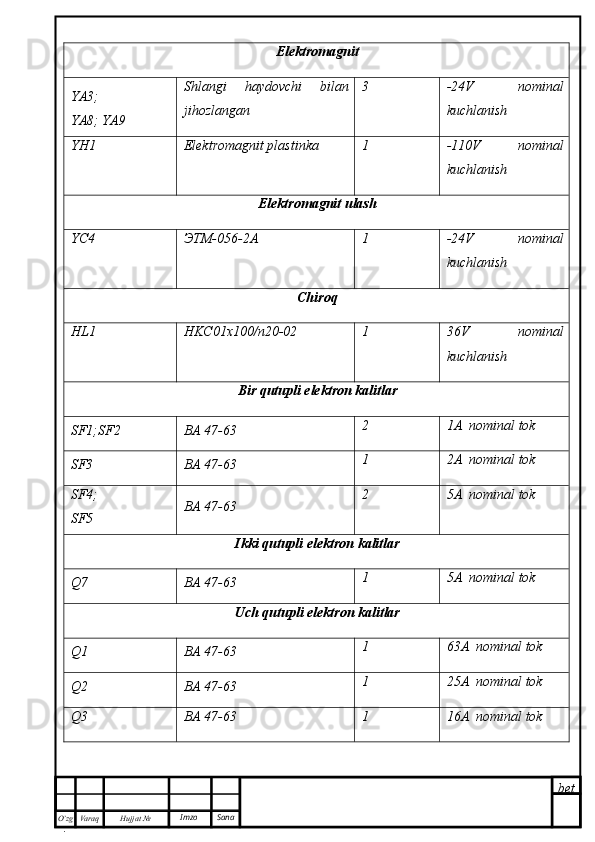

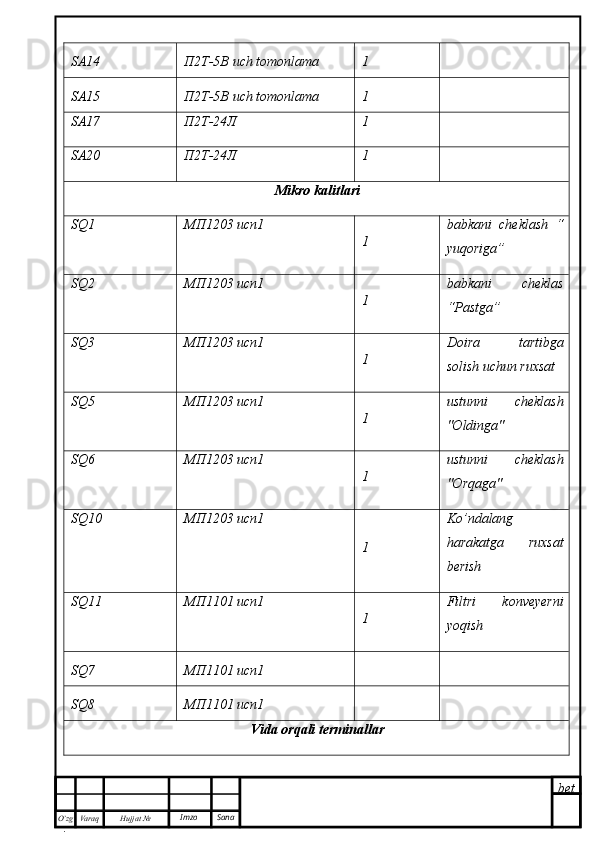

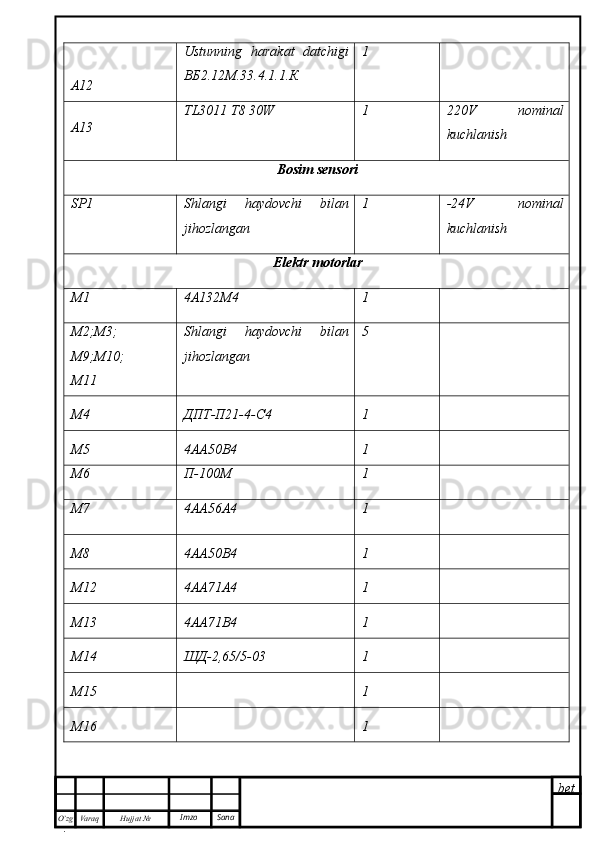

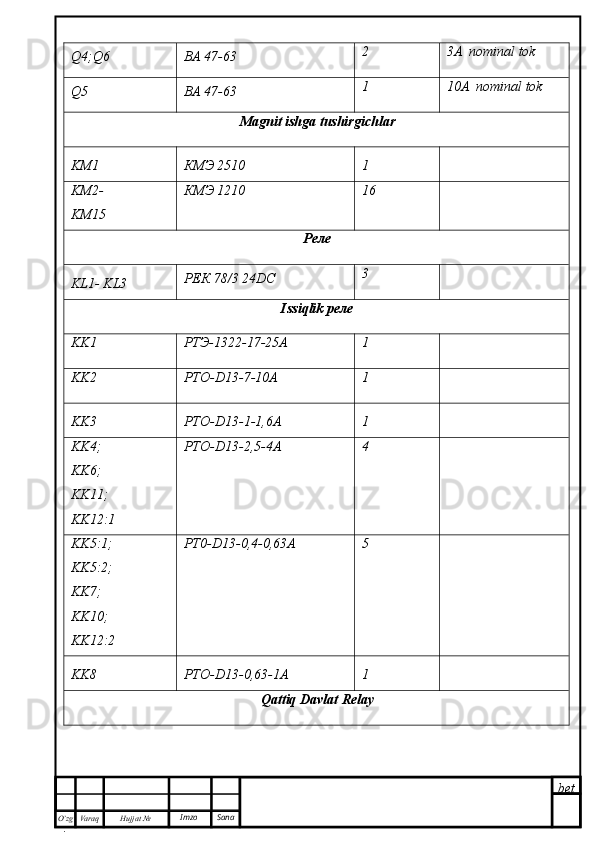

    2. Jihozlarni tanlash………………………………………………………...............

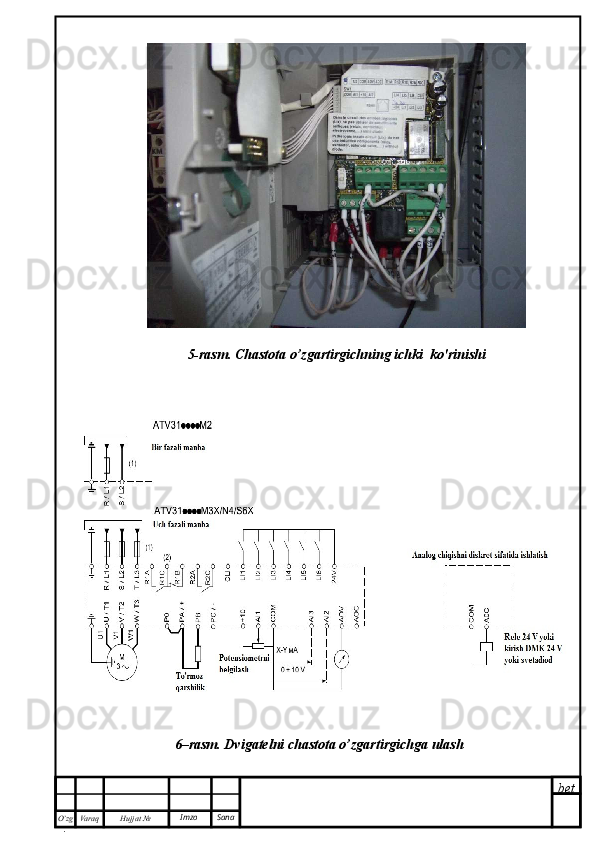

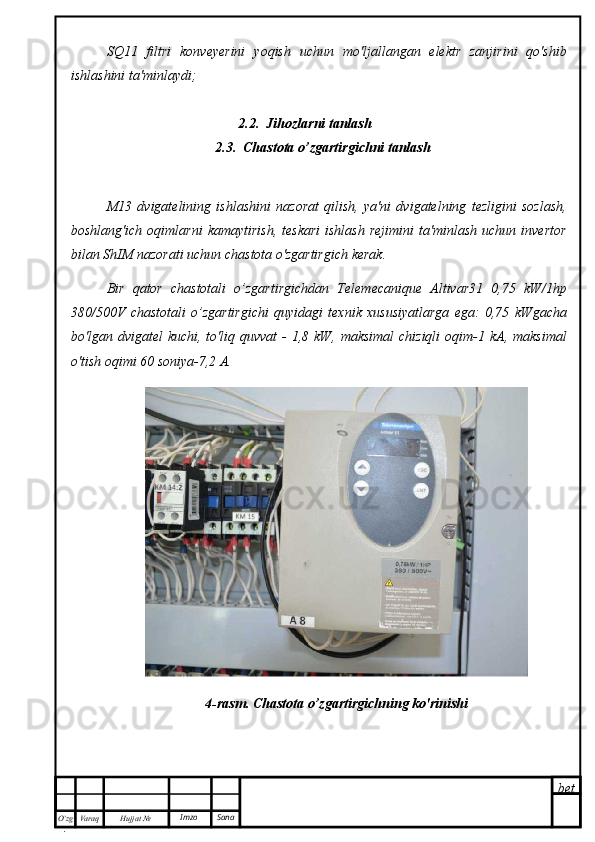

    3. Chastota o’zgartirgichni tanlash………………………………………………..

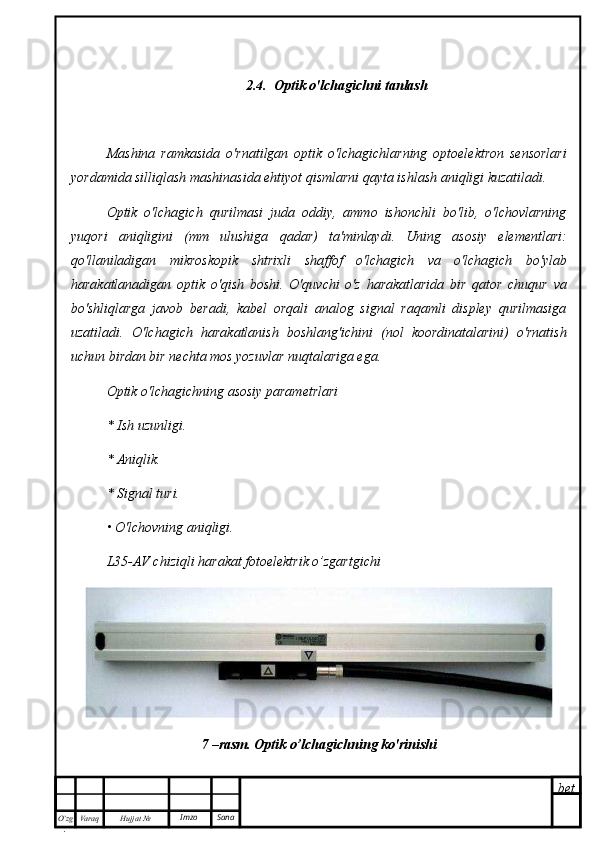

    4. Optik o'lchagichni tanlash………………………………………………………..

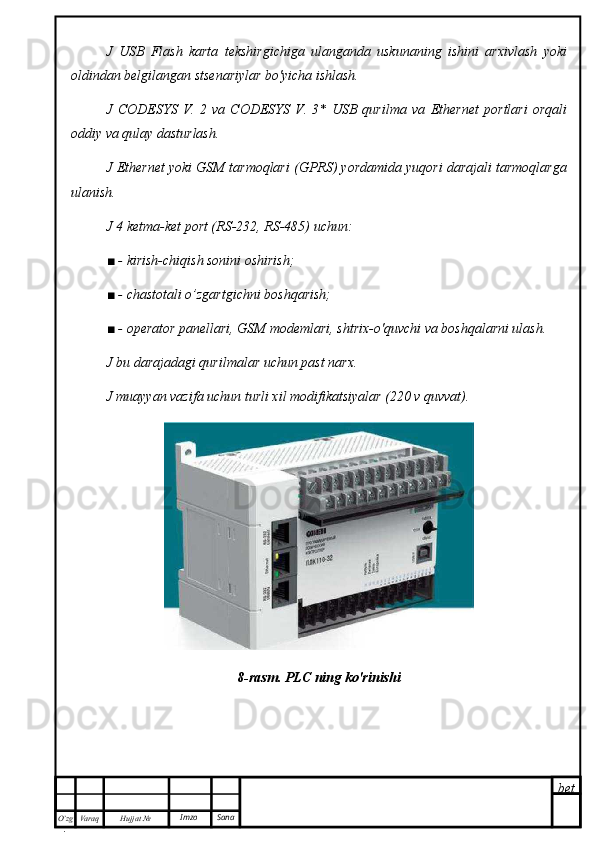

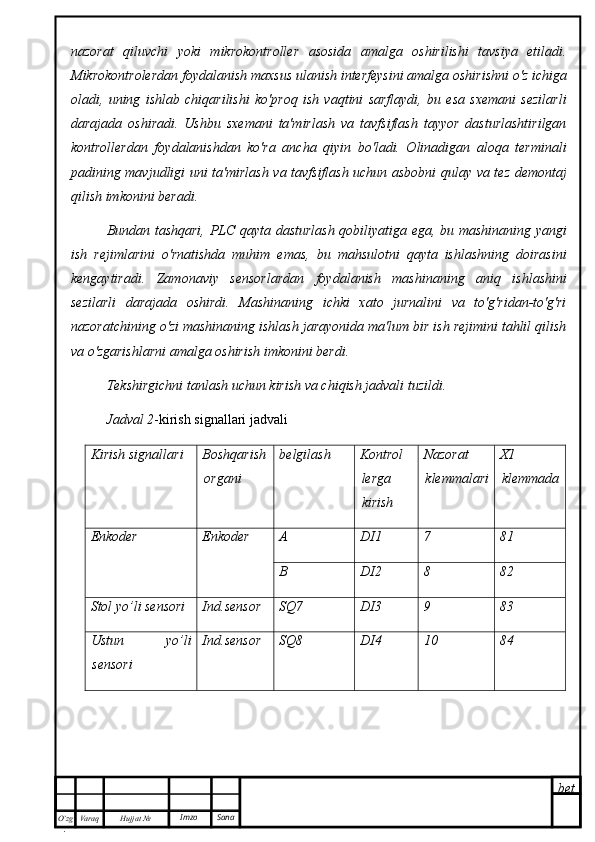

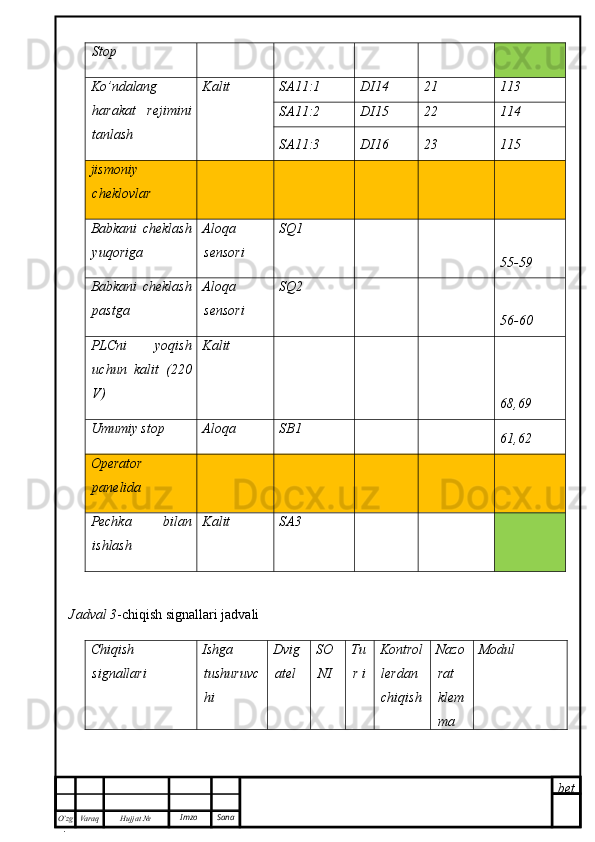

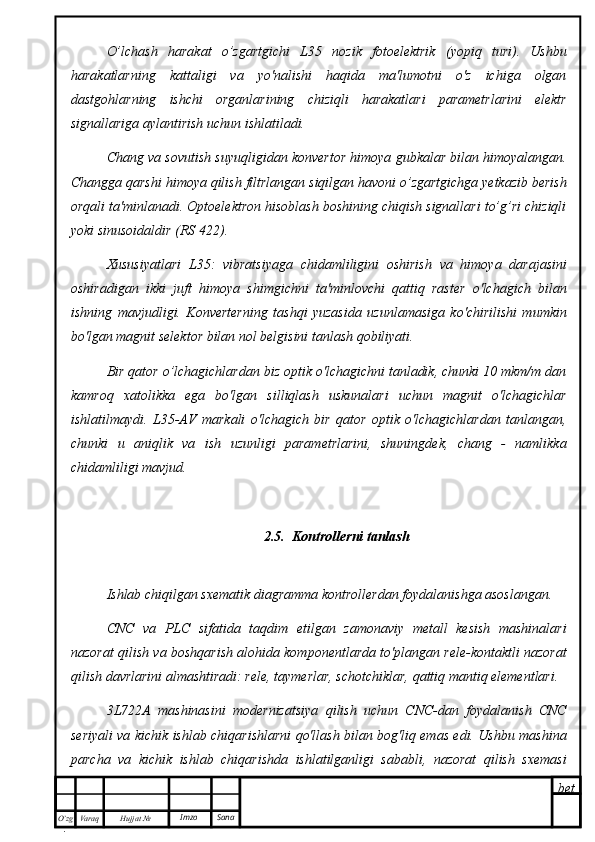

    5. Kontrollerni tanlash……………………………………………………………….

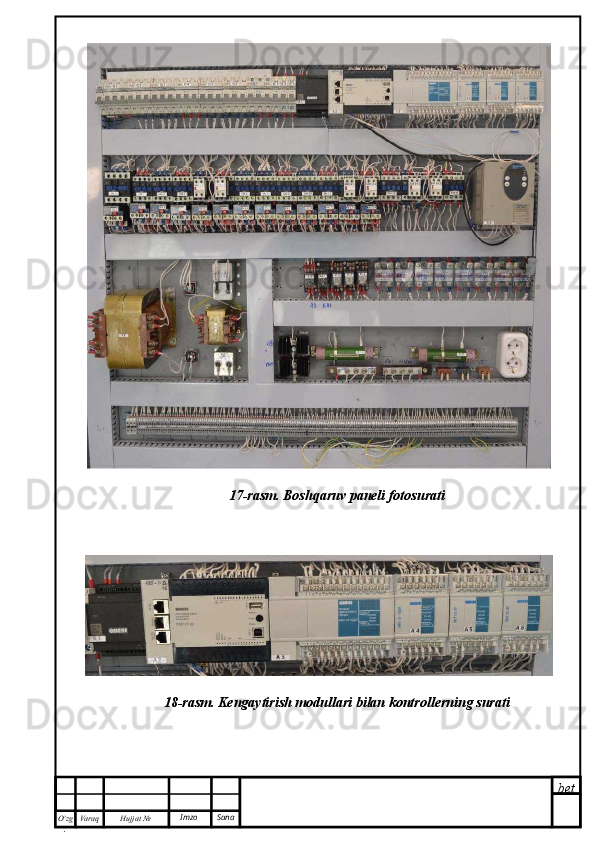

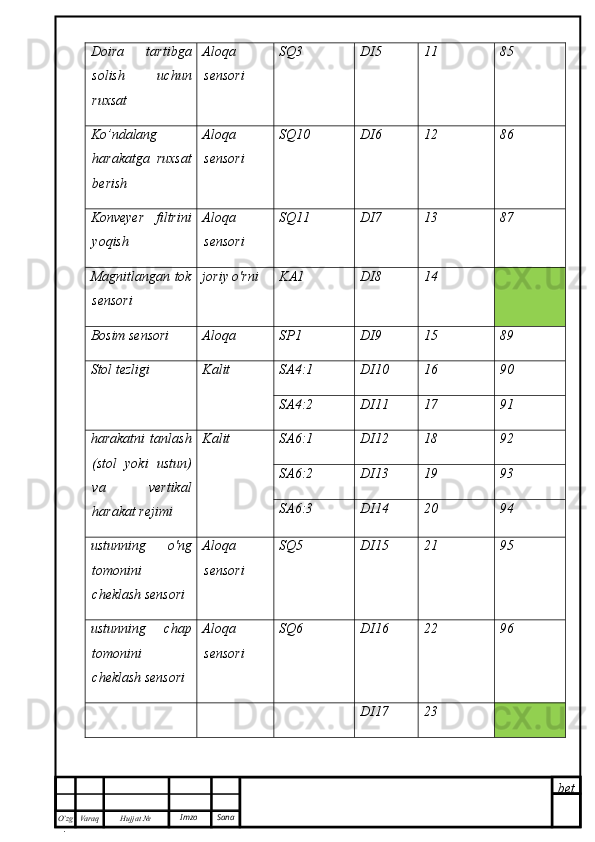

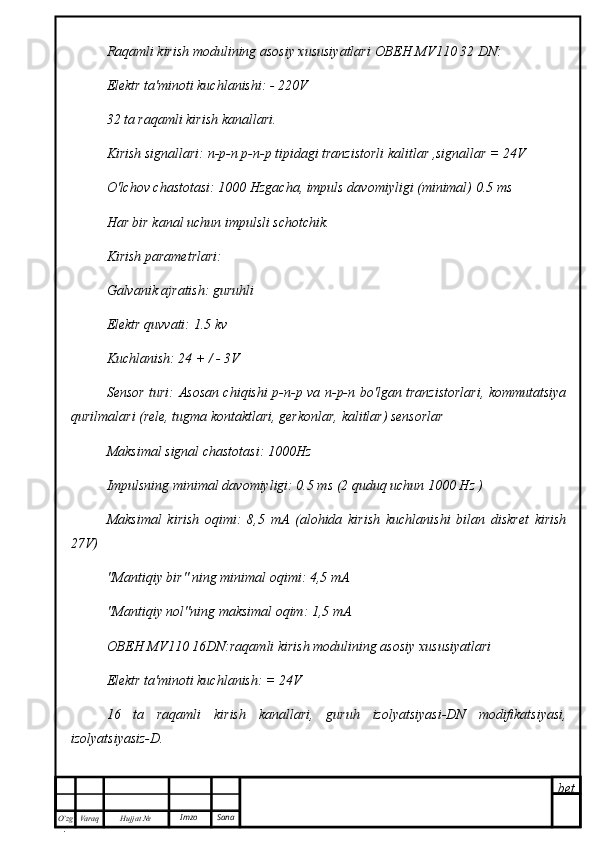

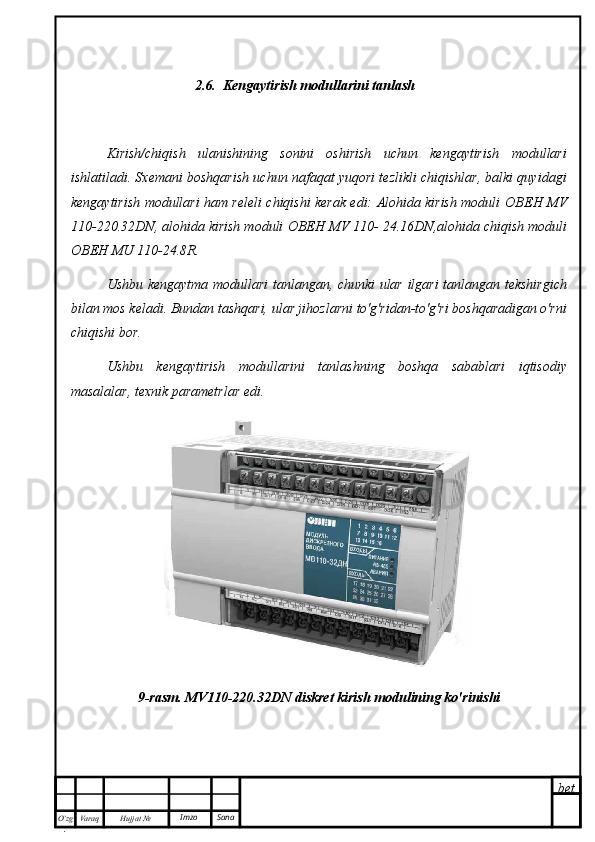

    6. Kengaytirish modullarini tanlash……………………………………………….

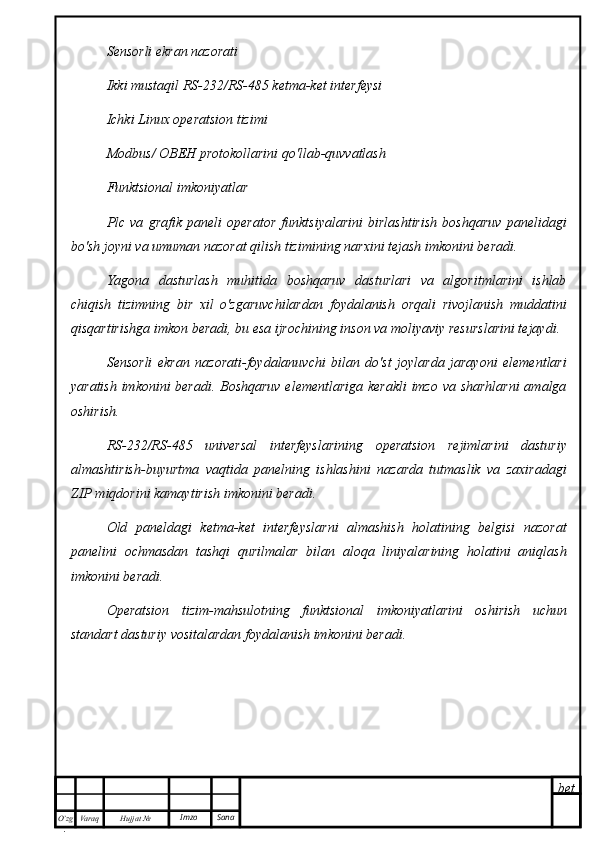

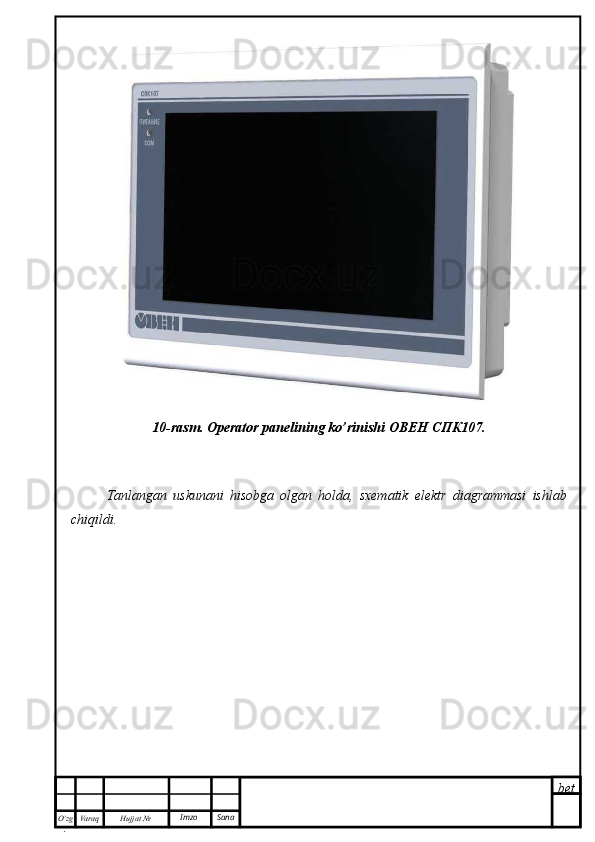

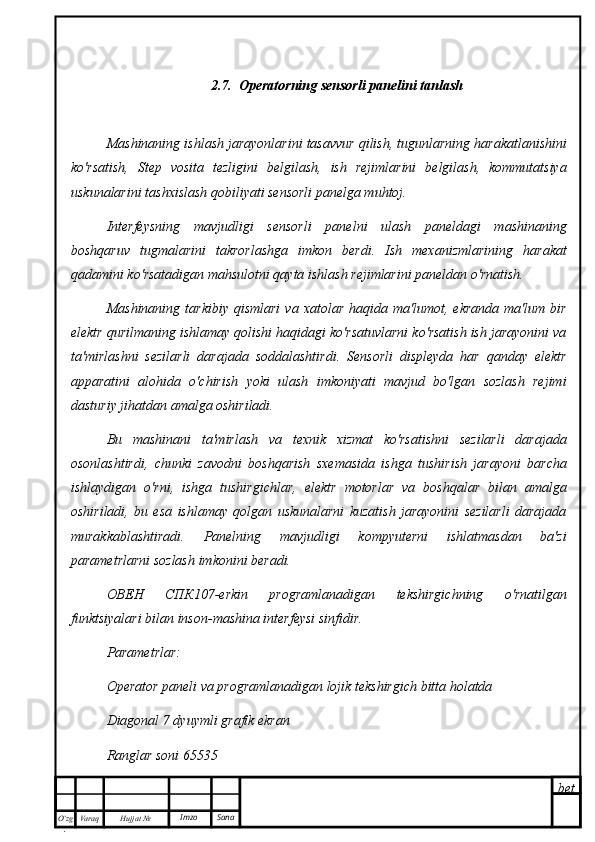

    7. Operatorning sensorli panelini tanlash…………………………………………

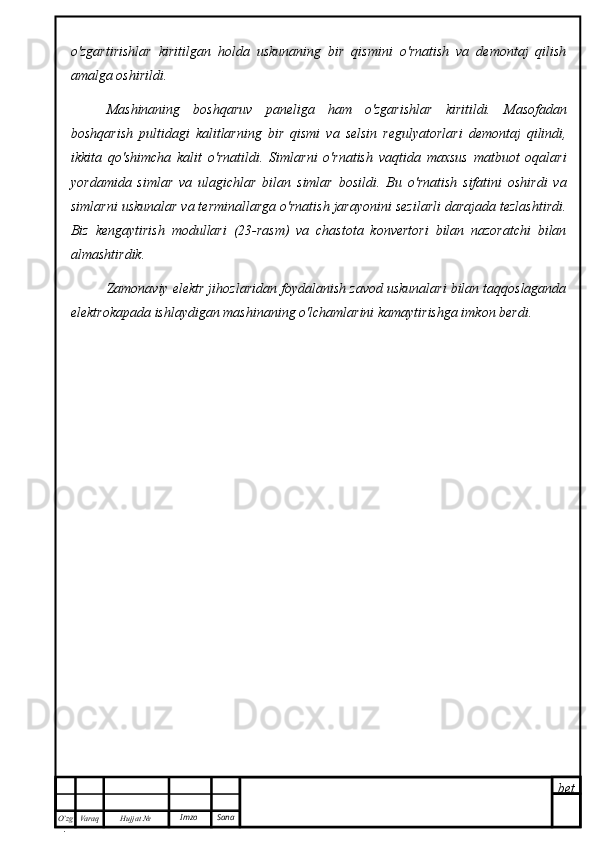

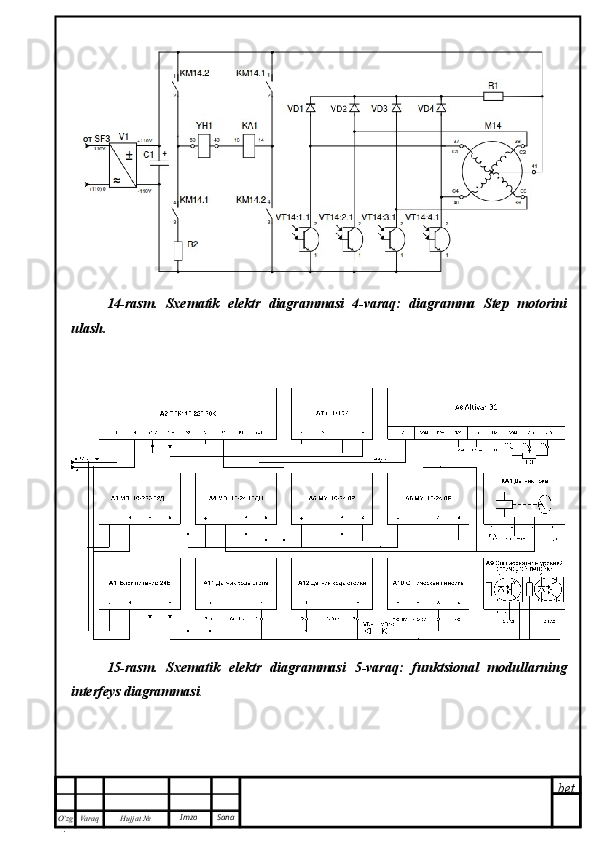

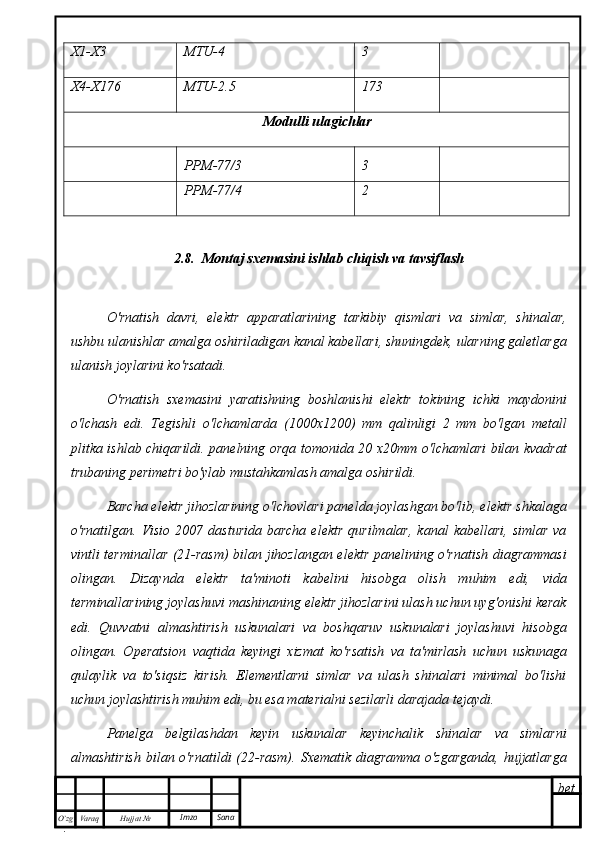

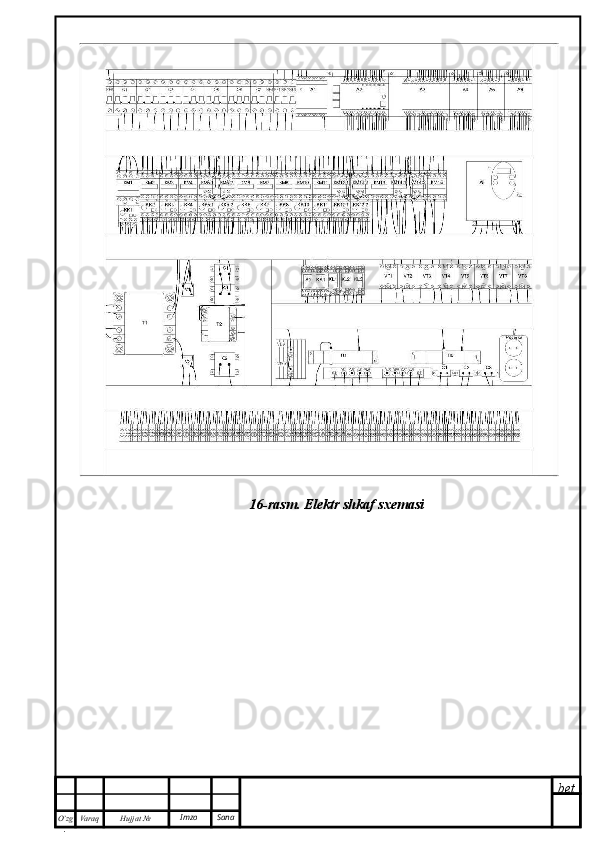

    8. Montaj sxemasini ishlab chiqish va tavsiflash…………………………………

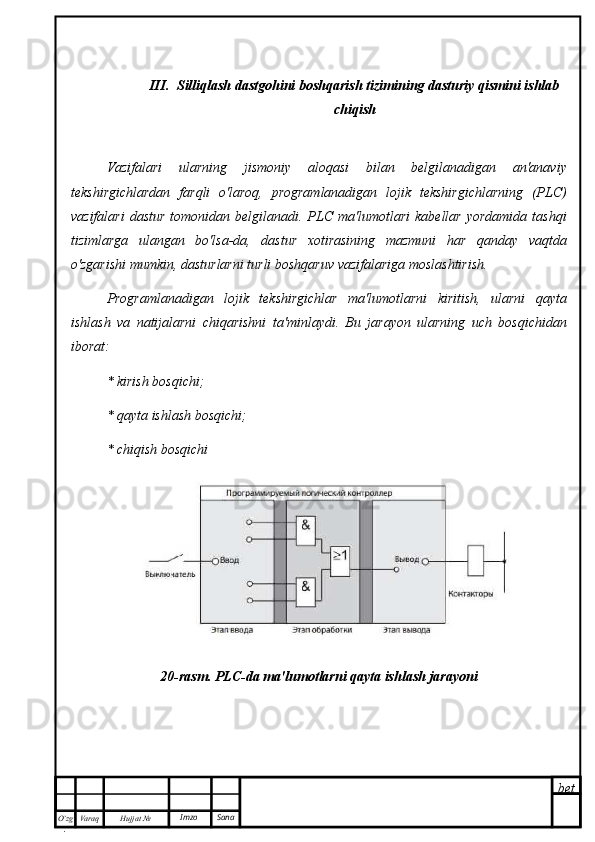

  3. Silliqlash dastgohini boshqarish tizimining dasturiy qismini ishlab chiqish

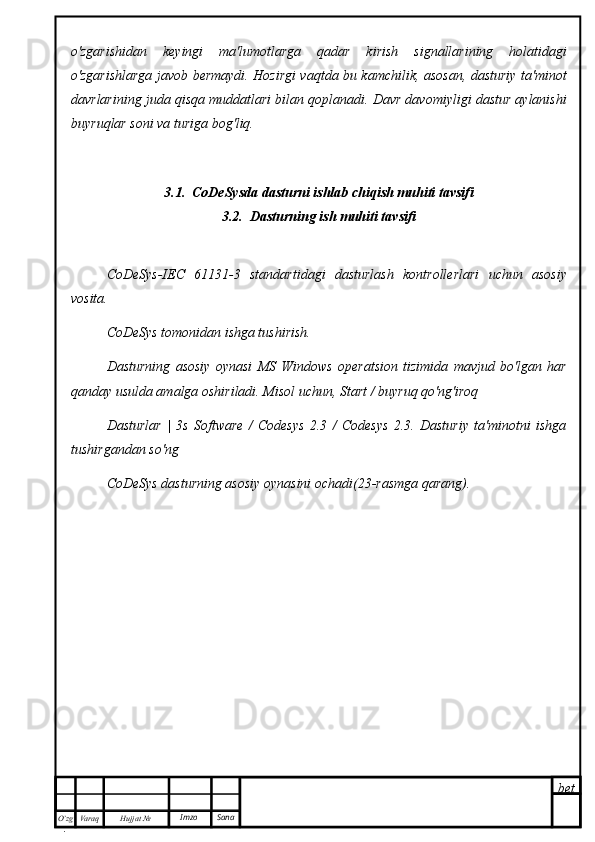

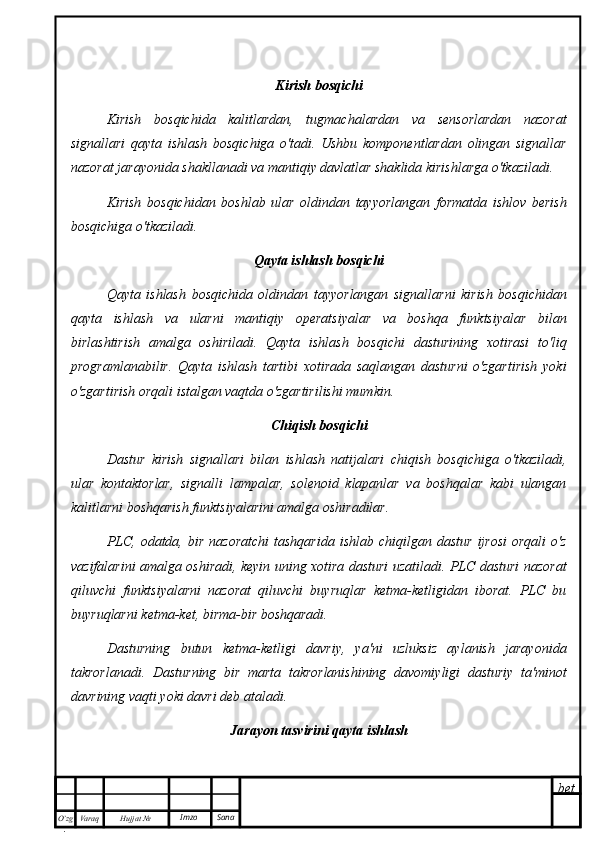

    1. CoDeSysda dasturni ishlab chiqish muhiti tavsifi……………………………

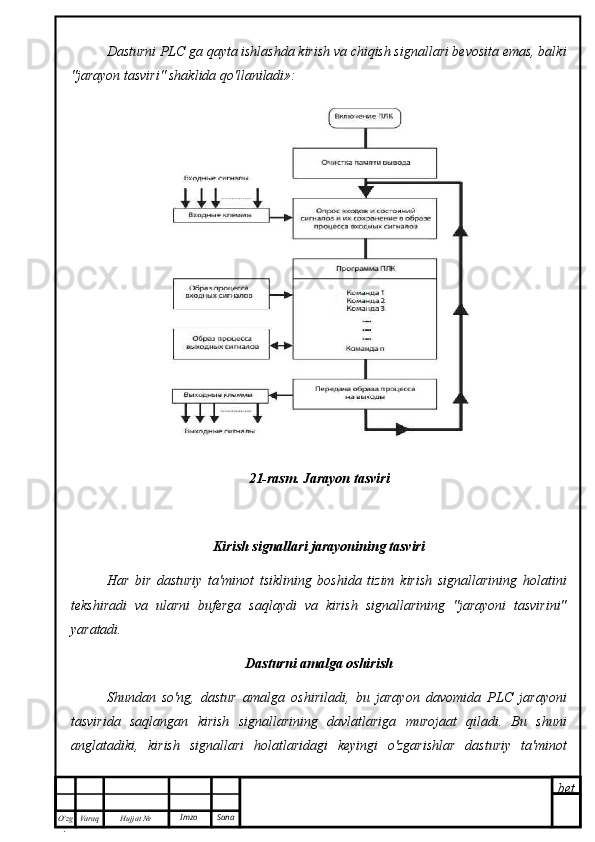

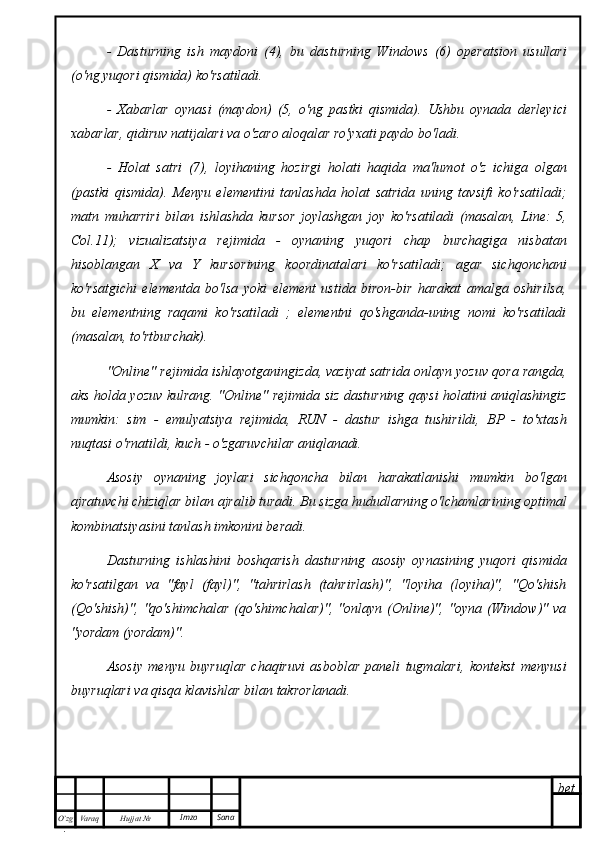

    2. Dasturning ish muhitini tavsifi…………………………………………………..

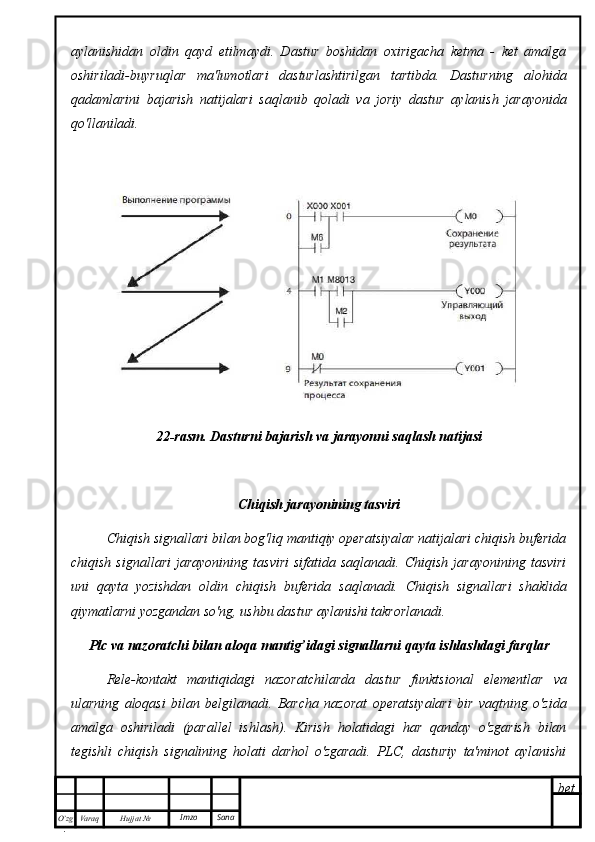

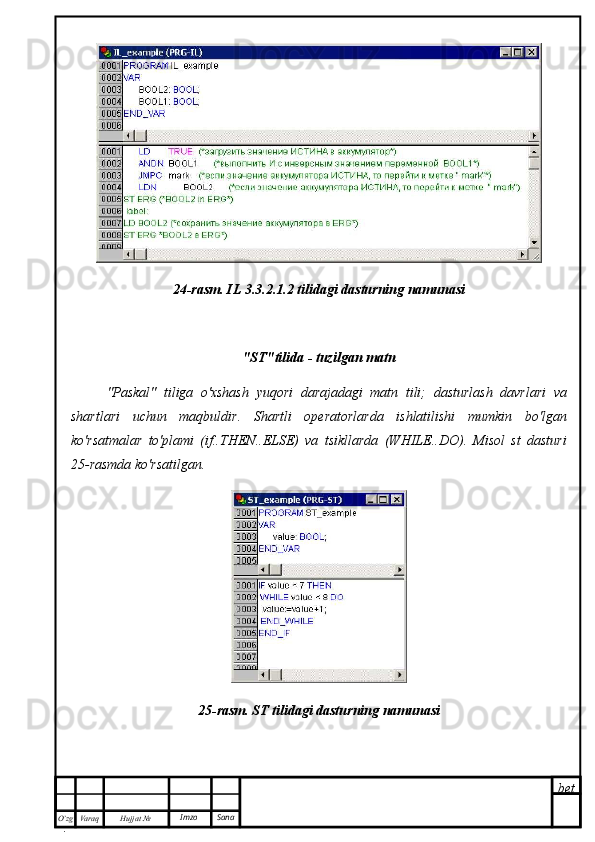

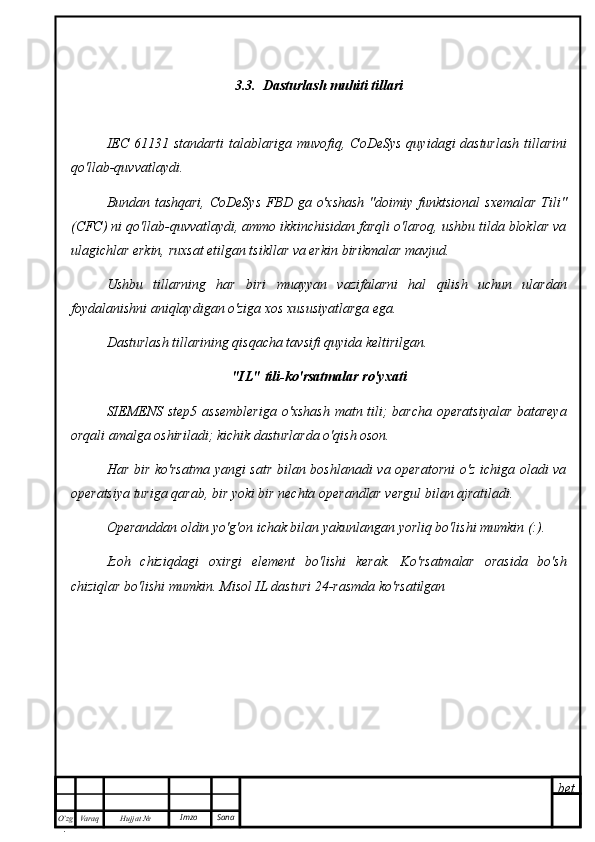

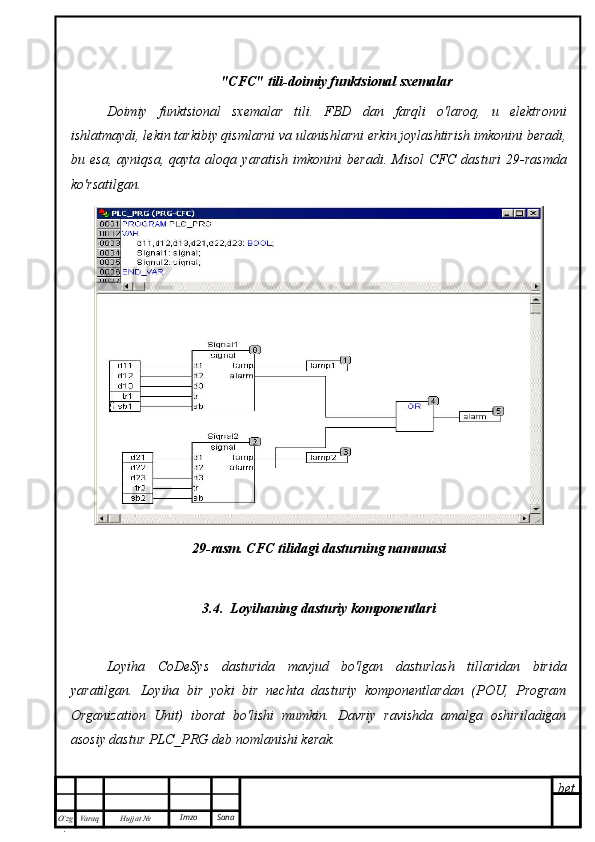

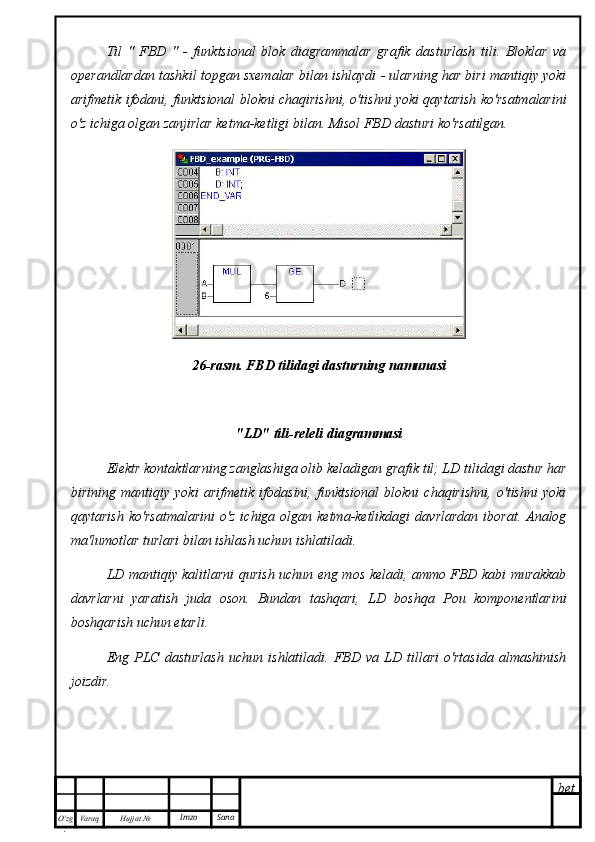

    3. Dasturlash muhiti tillari…………………………………………………………..

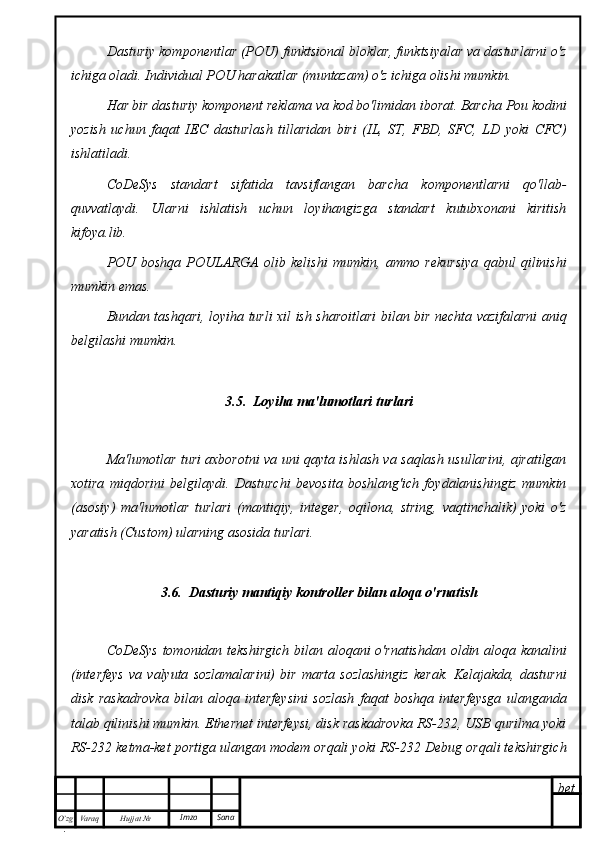

    4. Loyihaning dasturiy komponentlari…………………………………………….
    5. Loyiha ma'lumotlari turlari……………………………………………………....
    6. Dasturiy mantiqiy kontroller bilan aloqa o'rnatish………………………….

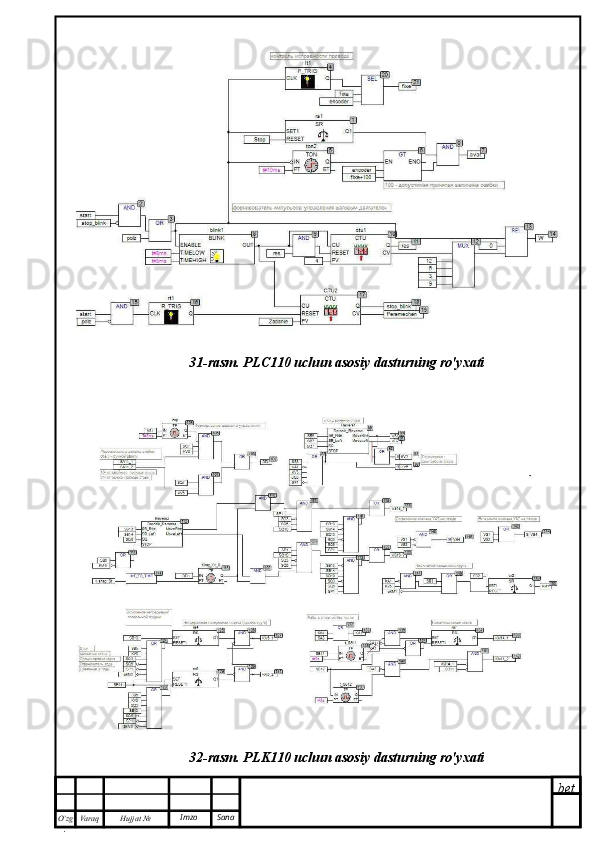

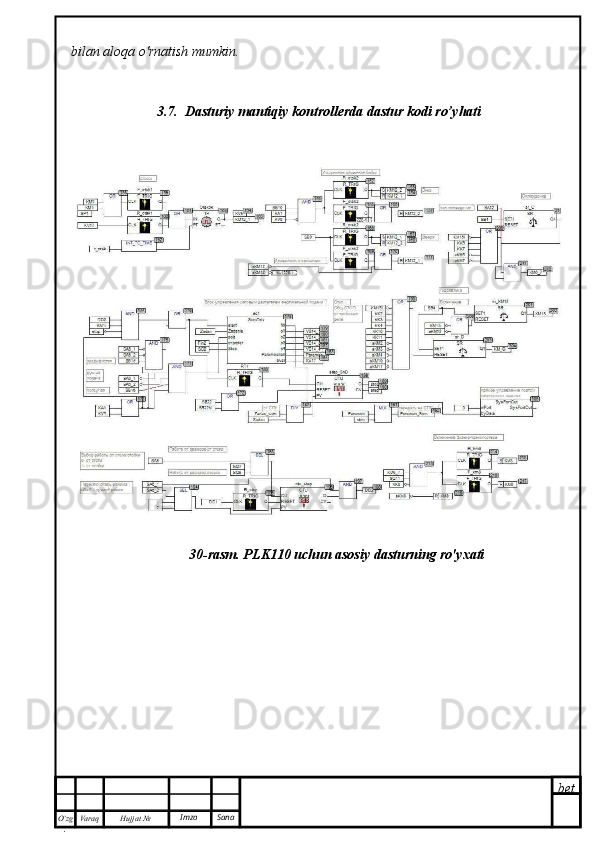

    7. Dasturiy mantiqiy kontrollerda dastur kodi ro’yhati………………………....
  4. Iqtisodiy qism
    1. Asosiy va montaj sxemalarini ishlab chiqish xarajatlarini hisoblash…...

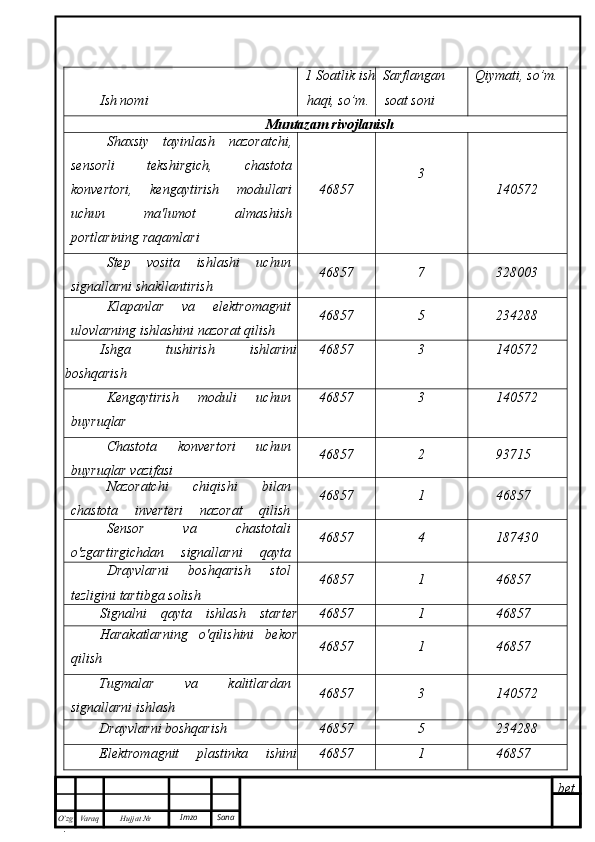

    2. Silliqlash qurilmasining ishlashini avtomatlashtirishni ta'minlovchi raqamli nazorat tizimining algoritmini va dasturlarini yaratish bo'yicha ishlarning qiymatini hisoblash.........................................................................................................

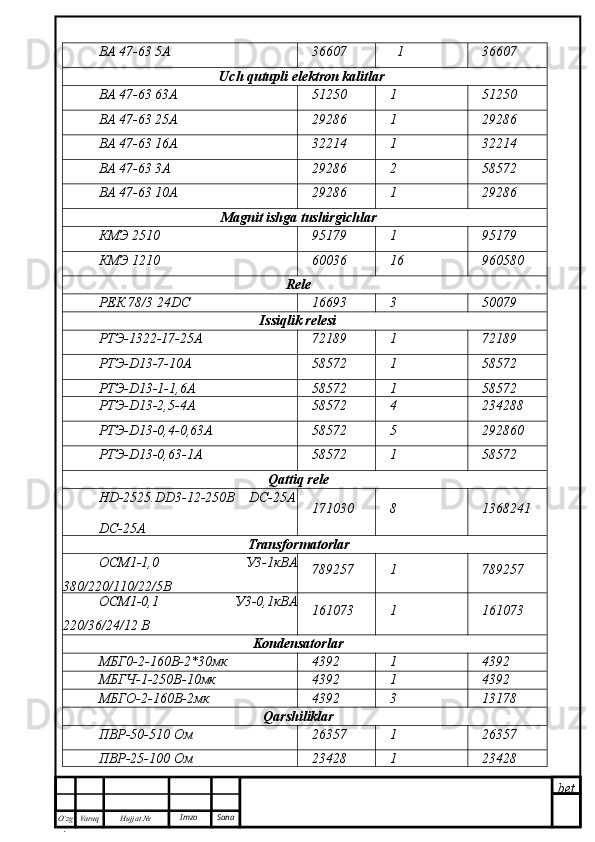

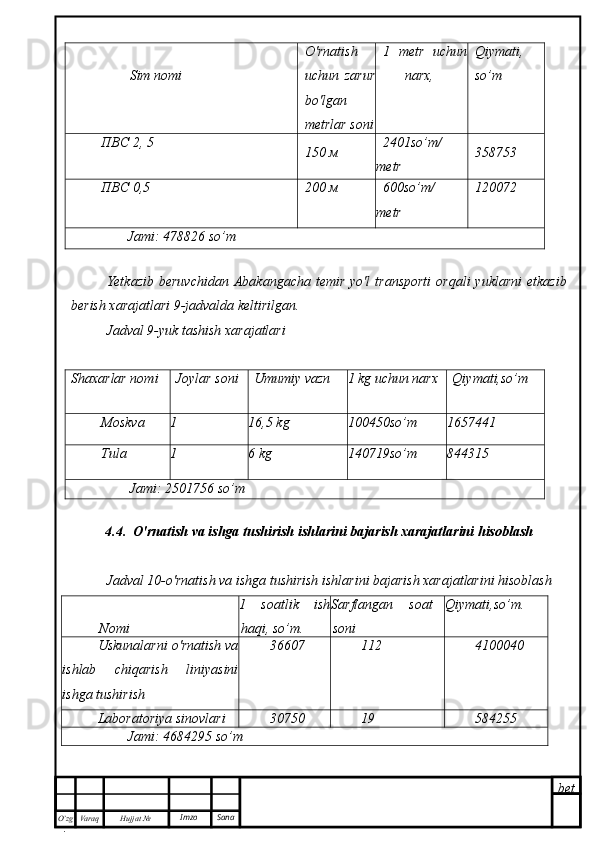

    3. Mahsulotni sotib olish va yetkazib berish narxini hisoblash……………...
    4. O'rnatish va ishga tushirish ishlarini bajarish xarajatlarini hisoblash…….



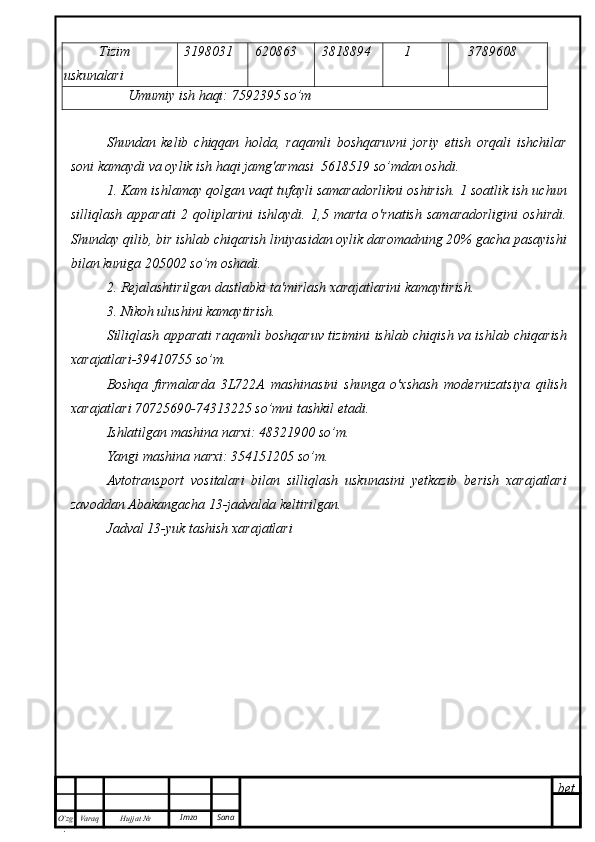

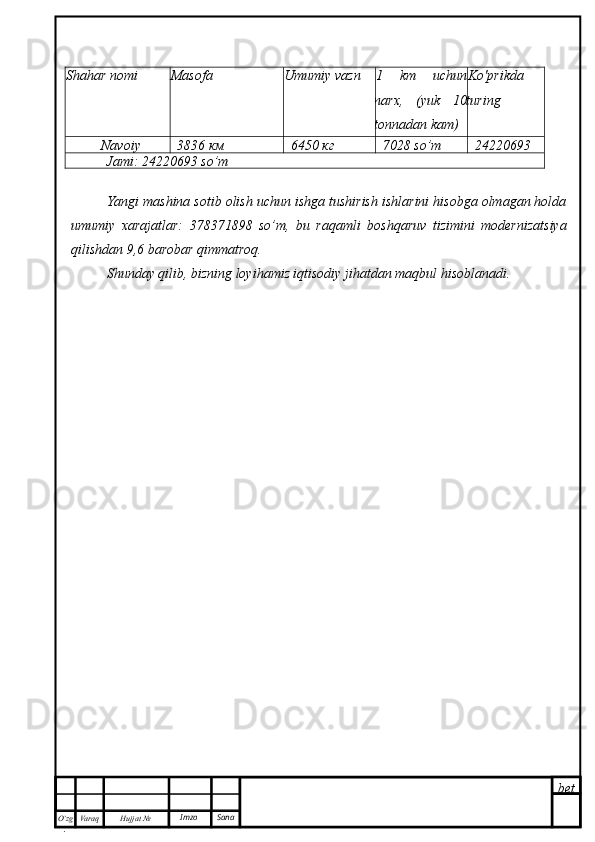

  1. Amalga oshirish samaradorligi………………………………………………….

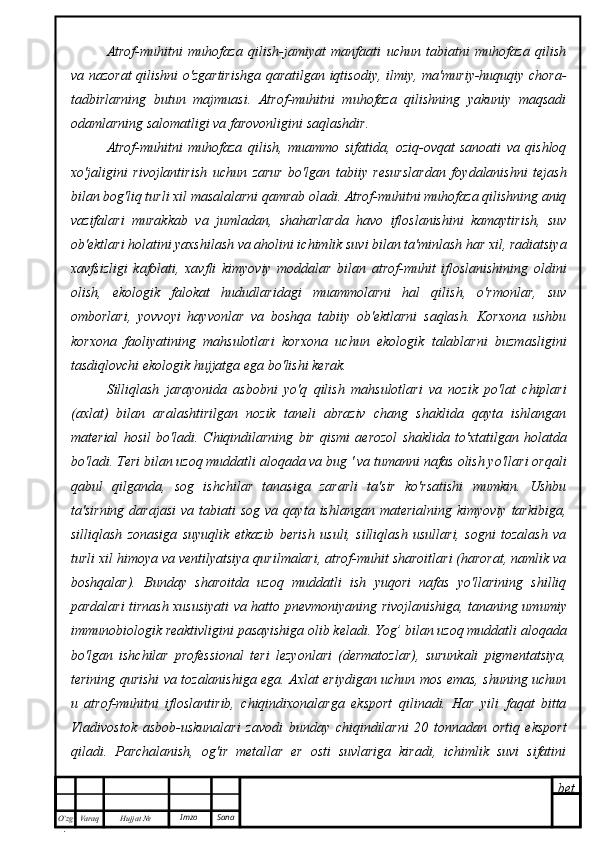

  2. Hayot faoliyati xavfsizligi

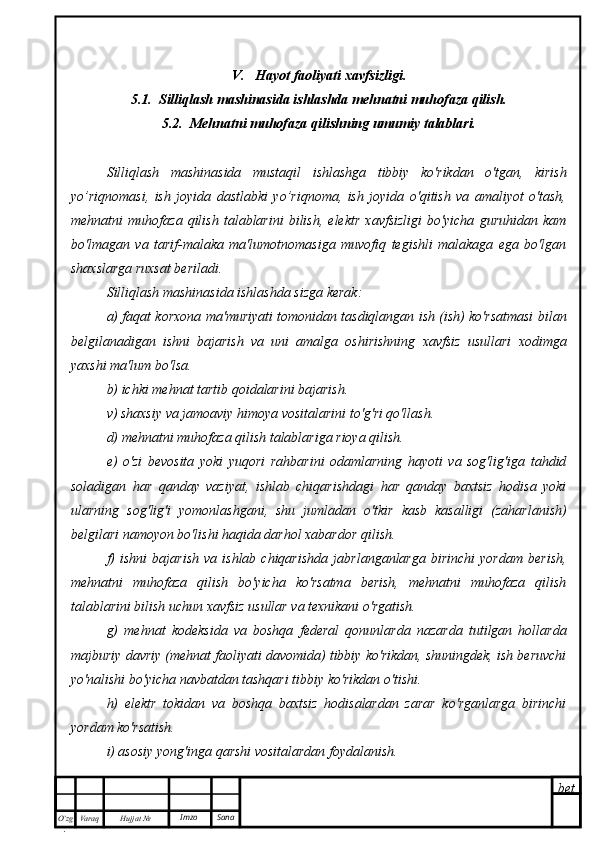

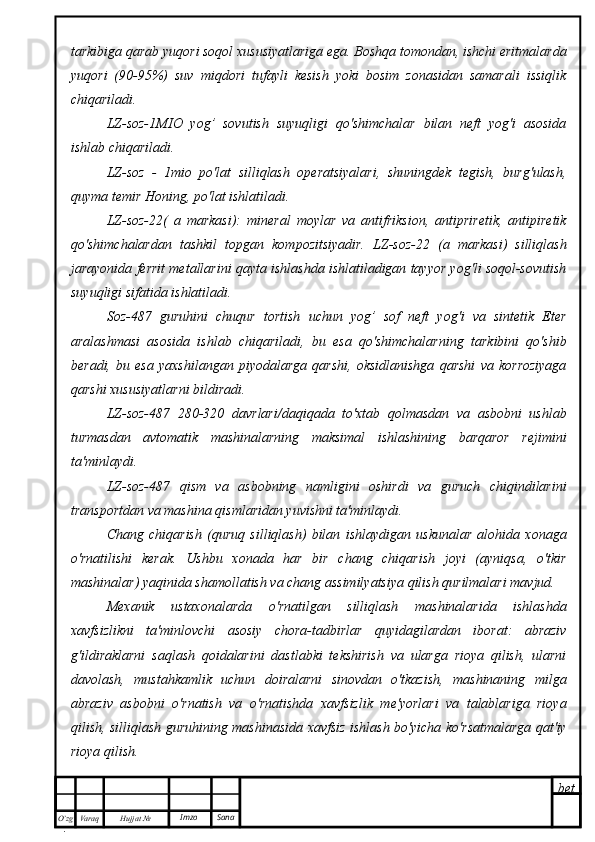

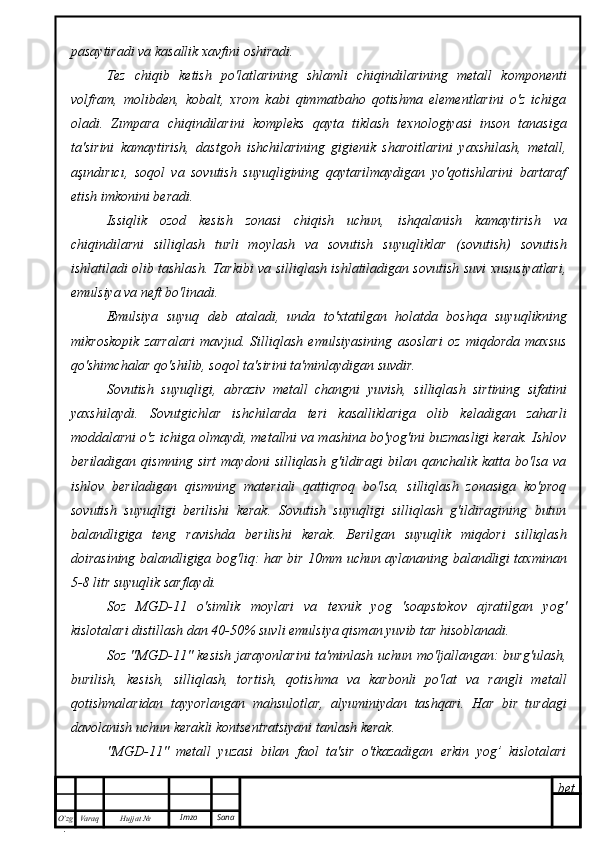

    1. Silliqlash mashinasida ishlashda mehnatni muhofaza qilish...................

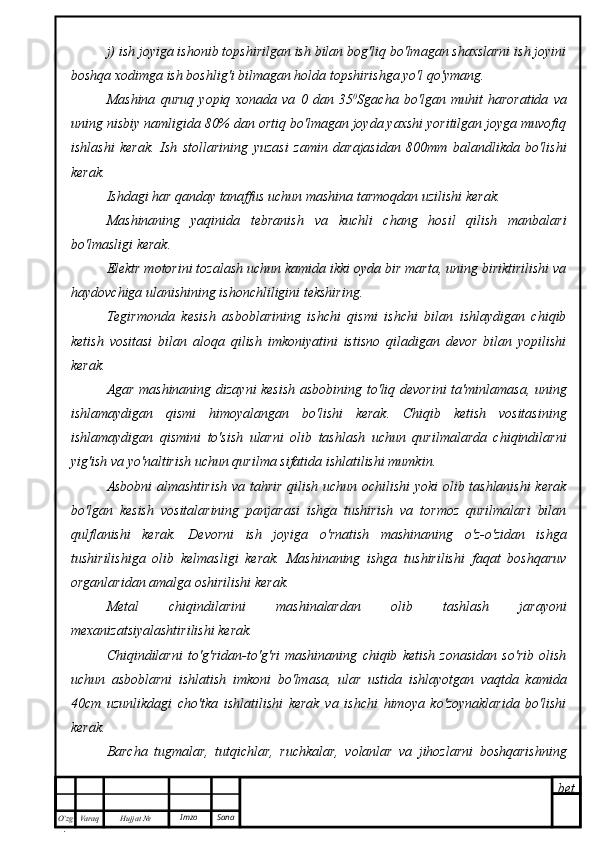

    2. Mehnatni muhofaza qilishning umumiy talablari....................................

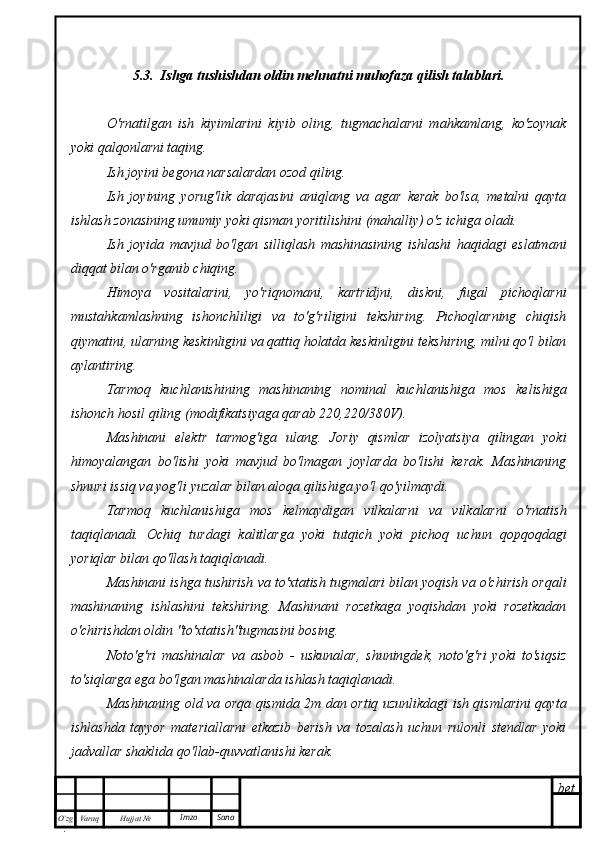

    3. Ishga tushishdan oldin mehnatni muhofaza qilish talablari....................

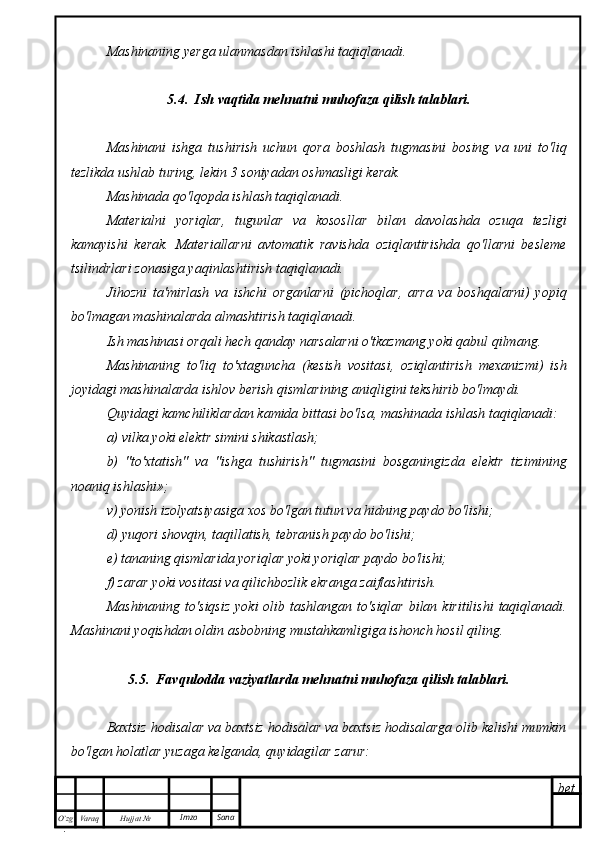

    4. Ish vaqtida mehnatni muhofaza qilish talablari......................................

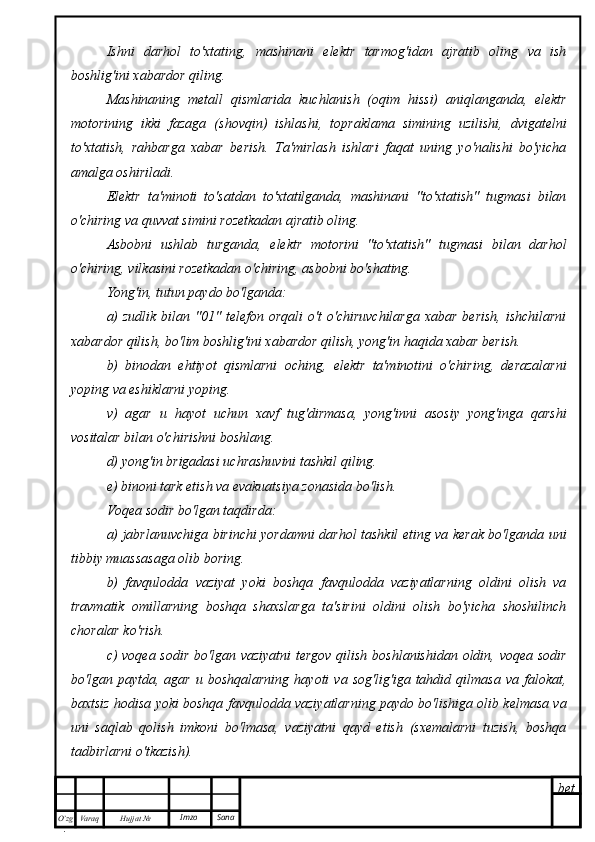

    5. Favqulodda vaziyatlarda mehnatni muhofaza qilish talablari................

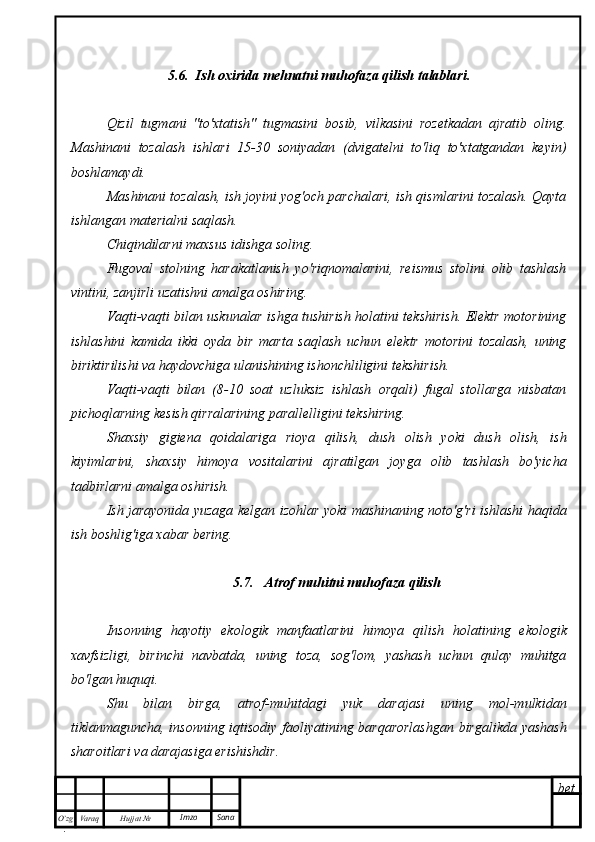

    6. Ish oxirida mehnatni muhofaza qilish talablari.......................................

Xulosa

Foydalanilgan adabiyotlar ro'yxati
