Turbinaning oxirgi bosqichidan chiquvchi bug' bosimi p
2 kondensatorga kirishdagi
bosimga teng emas. Turbinaning kirituvchi trubkasida bosimning pasayishi ham,
uning oshishi ham mumkin. Bu odatda , formula bo'yicha filial trubasi φ
quvur umumiy
yo'qotish koeffitsienti bilan hisobga olinadiP2
= PK[1− 0.038 (φpaterya −1)(
C2a
100 )
2
]
Ushbu koeffitsientning qiymati turbinaning shakli va o'lchamlari va oxirgi
bosqichiga, shuningdek, bug' oqimi rejimiga (uning o'rtacha tezligiga
C
2 a ) bog'liq . Bog’lamlardagi umumiy yo'qotishlarining kamaytirilgan
koeffitsientlari qiymatlari
φ
paterya = 0,7-1,8 aniqlanishi kerak. Shuning uchun,
kondensatordagi bosimning optimal qiymatini tanlashda va uning bug' turbinasi
samaradorligiga ta'sirini ko'rib chiqishda, biz odatda birinchi taxminiy yaqinlikda
olamiz.
P❑ ≈ P
K , bu φ
quvur =1 ga mos keladi.
Kondensatorda bug' bosimi o'zgarganda, turbinada mavjud bo'lgan issiqlik pasayishi,
oxirgi bosqichlarning ichki nisbiy samaradorligi, yo'qotiladi, kondensatorga bug'
oqimi (doimiy yangi bug'da) va bug' namligi o'zgaradi. Bunday holda, oxirgi
bosqichning ikkita tubdan farq qiladigan ish rejimini ajratib ko'rsatish kerak - rotor
parraklaridan bug' chiqishining kritik tezliklari va rotor saplolarining qiya qismida
bug' oqimining qo'shimcha tezlashishi bilan chiqishning superkritik tezliklaridagi
rejimi.
Ushbu rejimlar orasidagi chegaraga mos keladigan bug' bosimi quidagi ifoda bilan
aniqlanadi
PK
≈ 0 , 3 2 8 ⋅ 10 − 3
Dk
F2 ,
bu erda D
K - kondensatorga bug' oqimi, kg/s;
F
2 - oxirgi bosqichning ishchi lapatkalaridan chiqish tomoq qismlarining maydoni,
m 2
.
kondensatorga doimiy bug' oqimi D
k va yangi bug' ning doimiy parametrlari bo'lgan
har qanday bug' turbinasi uchun turbina quvvatining o'zgarishining kondensator dagi
bug' bosimiga bog'liqligini ko’rish mumkin:](https://docx.uz/documents/f15579bb-ffb6-4e20-b9b9-04e875bd55a4/page_28.png?v=3)

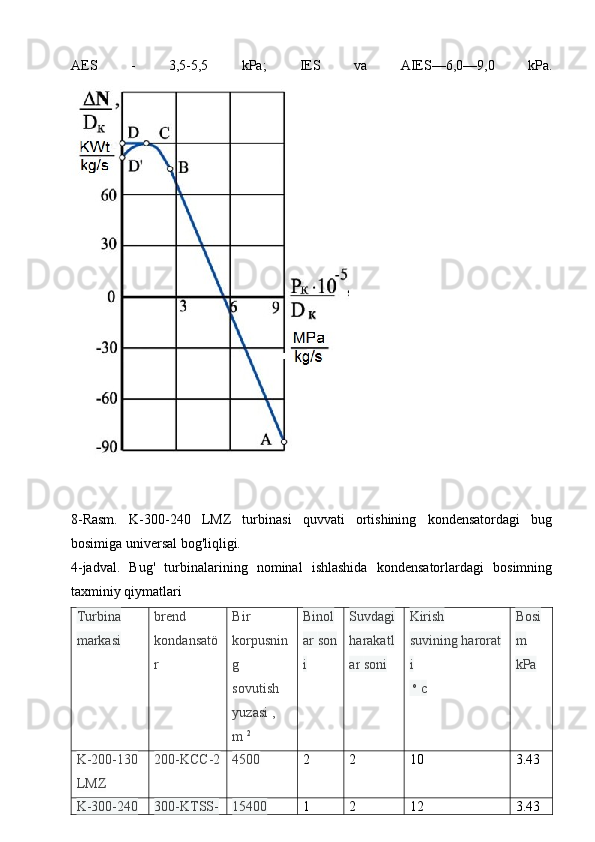

![Nominal bug’ oqimida Φd - (kondensatorning bug' yuklamasi ta'sirini hisobga
oluvchi koeffitsient) (
dknom ). Dknom da yuklama koeffitsient Φ d =1 ga teng bo’ladi ,
issiqlik uzatish koeffitsienti VTI ishlab chiqqan hisoblash formulasi quydagicha
bo’ladi.
K= 4070 ⋅a(
1,1 ⋅ws
dich0.25 )
0,12 ⋅a⋅(1+0,15 t1s)
×[1+z− 2
10 ⋅(1− t1s
35 )]⋅Φd = 4070 ⋅0,8 ⋅(1,1 ⋅1,89
28 0,25 )
0,12 ⋅0,8(1+0,15 ⋅12)
×
×[1− (0,52 −0,0072 ⋅12,3 )√0,8
1000 ⋅(35 −12 )2][1+2−2
10 (1− 12
35 )]⋅1=¿
¿ 3306,8 Wt / ( m 2
⋅ К )
Sovutish suvining chiqish harorati r = Δ h k = 2300 kJ
kg ifoda bilan aniqlanadi
t2s=t1s+ DkΔh k
Gscks
=12 + 400 ⋅2300
25000 ⋅4,19 = 20,7 °C .
Sovitish Suvni isitilishi
∆ts= 20,7 –12 =8,7 °С .
Suvni to'yinish haroratigacha qizdirish quyidagi dormula bilan aniqlanadi
δt = t
2 s − t
1 s
KF
e G
s c
ks − 1 = 8,7
e 3306,8 ⋅ 9000
25000 ⋅ 1,163 ⋅ 1000
− 1 = 4,9 ° C .
Kondenserdagi bug'ning to'yinish harorati
t
¿ ' y = t
1 s + Δ t + δ t = 12 + 8,7 + 4,9 = 25,6 ° C
bu haroratga mos keladigan bosim 3,27 kPa.
UGTU usuli bo'yicha kondensatorni hisoblash uchun to'yinish harorati belgilash
kerak. Bu haroratni taxminiy
t¿'y =25,6°C deb qabul qilamiz. Hisoblashni
sovutish suvi orqali issiqlik uzatish koeffitsientini aniqlashdan boshlaymiz.](https://docx.uz/documents/f15579bb-ffb6-4e20-b9b9-04e875bd55a4/page_80.png?v=3)
