Iste’molchilarni ketma-ket ulash

Купить

FIZIKA
MAVZU: Iste’molchilarni
ketma-ket ulash

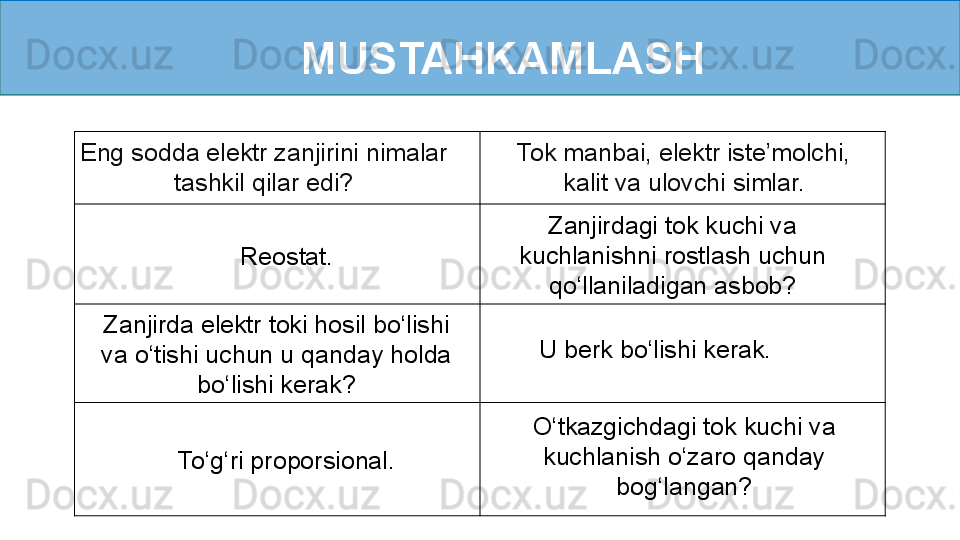

MUSTAHKAMLASH
Tok manbai, elektr iste’molchi,
kalit va ulovchi simlar.Eng sodda elektr zanjirini nimalar
tashkil qilar edi?
Zanjirda elektr toki hosil bo ‘ lishi
va o ‘ tishi uchun u qanday holda
bo ‘ lishi kerak? U berk bo ‘ lishi kerak. Zanjirdagi tok kuchi va
kuchlanishni rostlash uchun
qo ‘ llaniladigan asbob?Reostat.
O ‘ tkazgichdagi tok kuchi va
kuchlanish o ‘ zaro qanday
bog ‘ langan?To ‘ g ‘ ri proporsional.

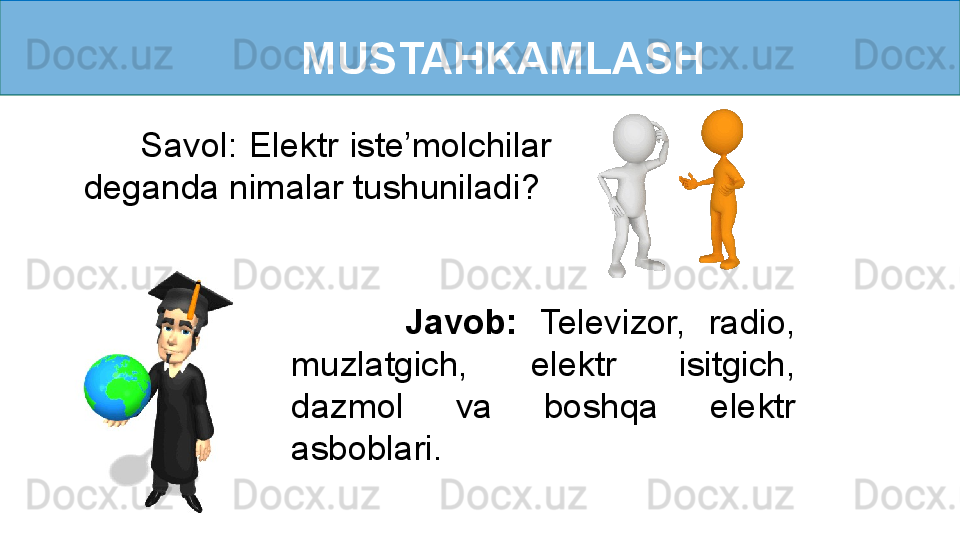

Savol: Elektr iste’molchilar
deganda nimalar tushuniladi?
Javob: Televizor, radio,
muzlatgich, elektr isitgich,
dazmol va boshqa elektr
asboblari. MUSTAHKAMLASH

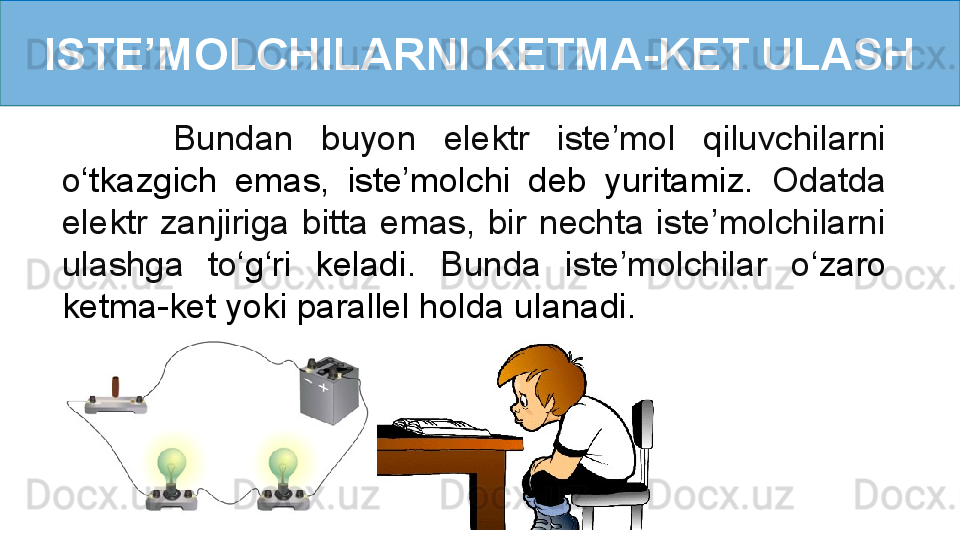

ISTE’MOLCHILARNI KETMA-KET ULASH
Bundan buyon elektr iste’mol qiluvchilarni
o ‘ tkazgich emas, iste’molchi deb yuritamiz. Odatda
elektr zanjiriga bitta emas, bir nechta iste’molchilarni
ulashga to ‘ g‘ri keladi . Bunda iste’molchilar o ‘ zaro
ketma-ket yoki parallel holda ulanadi.

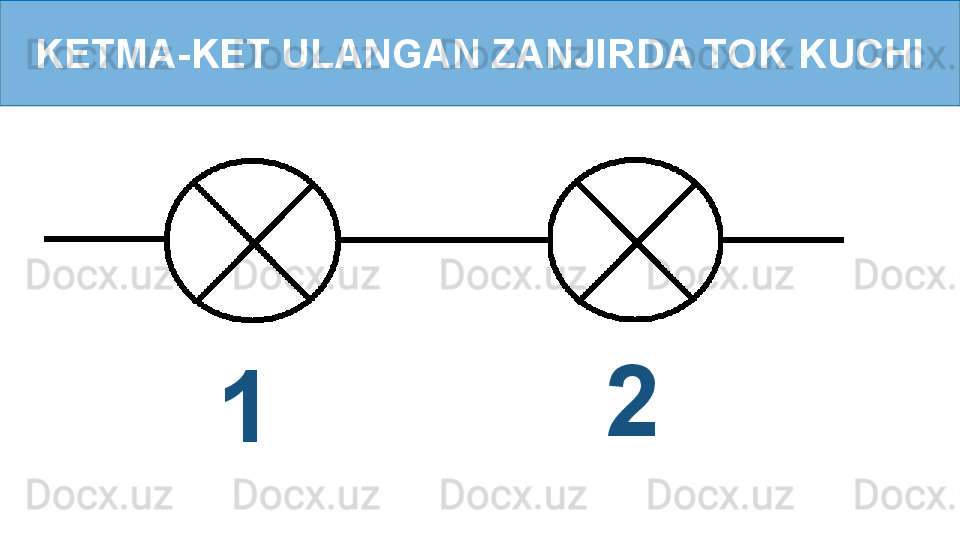

KETMA-KET ULANGAN ZANJIRDA TOK KUCHI
1 2

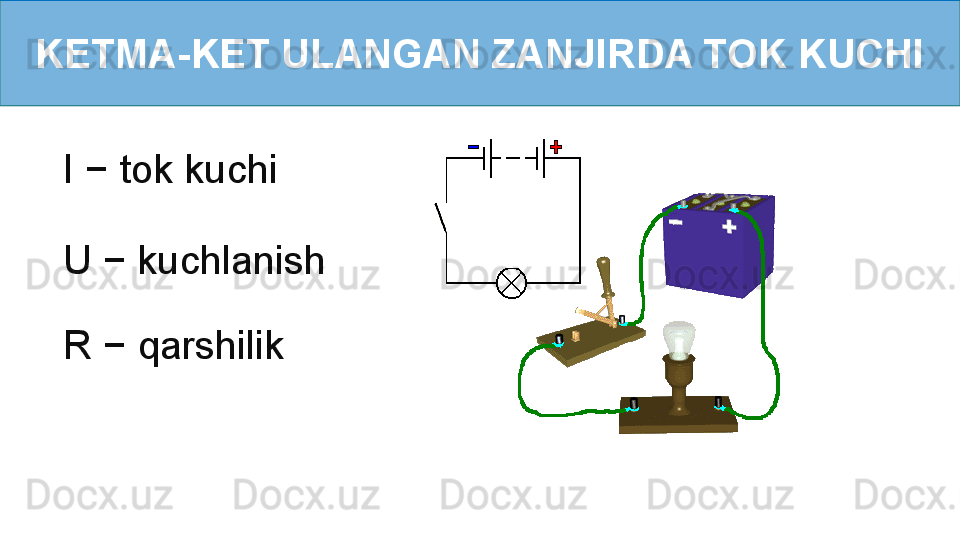

KETMA-KET ULANGAN ZANJIRDA TOK KUCHI
R − qarshilikU − kuchlanish I − tok kuchi

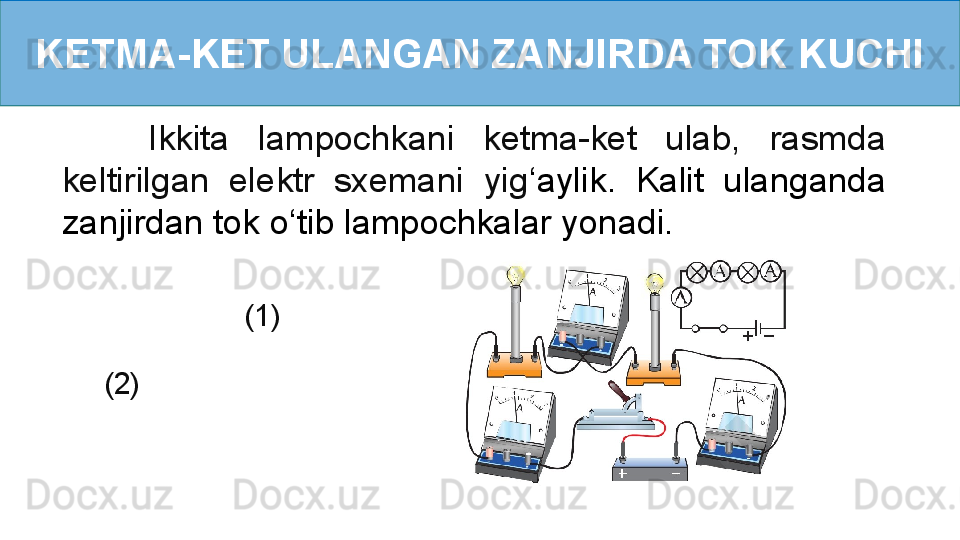

KETMA-KET ULANGAN ZANJIRDA TOK KUCHI
Ikkita lampochkani ketma-ket ulab, rasmda
keltirilgan elektr sxemani yig ‘ aylik. Kalit ulanganda
zanjirdan tok o ‘ tib lampochkalar yonadi.
(1)
(2)

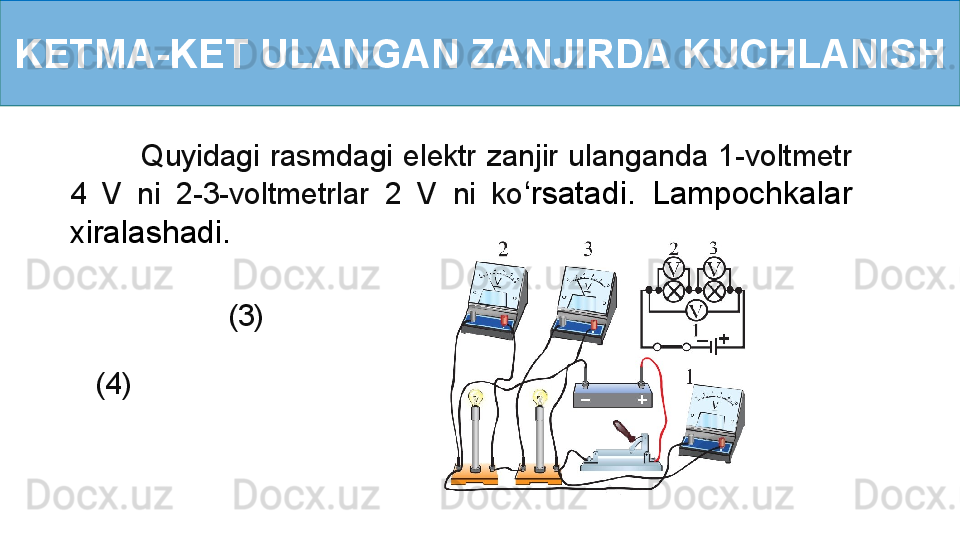

KETMA-KET ULANGAN ZANJIRDA KUCHLANISH
Quyidagi rasmdagi elektr zanjir ulanganda 1-voltmetr
4 V ni 2-3-voltmetrlar 2 V ni ko ‘ rsatadi. Lampochkalar
xiralashadi.
(3)
(4)

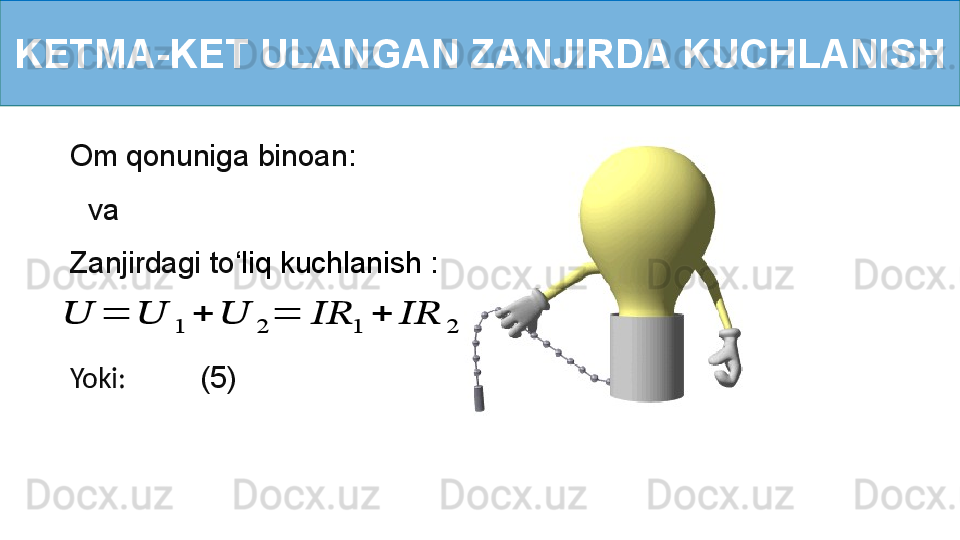

KETMA-KET ULANGAN ZANJIRDA KUCHLANISH
Om qonuniga binoan:
va
Yoki: (5)Zanjirdagi to ‘ liq kuchlanish :?????? = ?????? 1 + ?????? 2 = ???????????? 1 + ???????????? 2

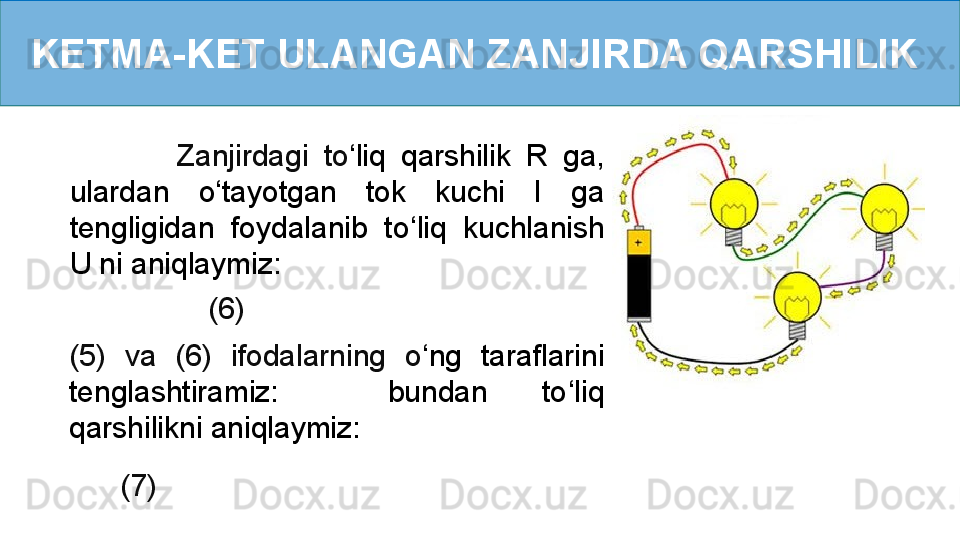

KETMA-KET ULANGAN ZANJIRDA QARSHILIK
Zanjirdagi to ‘ liq qarshilik R ga,
ulardan o ‘ tayotgan tok kuchi I ga
tengligidan foydalanib to ‘ liq kuchlanish
U ni aniqlaymiz :
(6)
(5) va (6) ifodalarning o ‘ ng taraflarini
tenglashtiramiz: bundan to ‘ liq
qarshilikni aniqlaymiz:
(7)

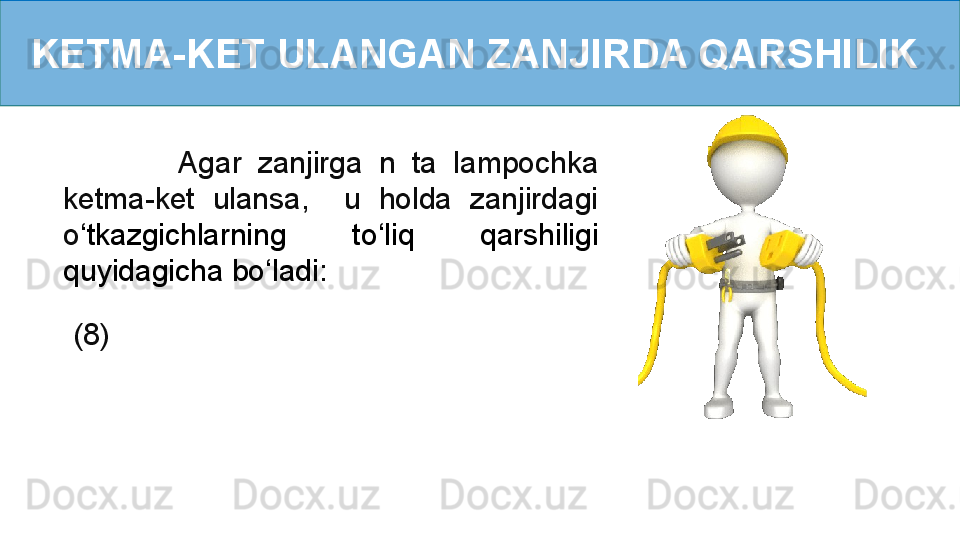

KETMA-KET ULANGAN ZANJIRDA QARSHILIK
Agar zanjirga n ta lampochka
ketma-ket ulansa, u holda zanjirdagi
o ‘ tkazgichlarning to ‘ liq qarshiligi
quyidagicha bo ‘ ladi :
(8)

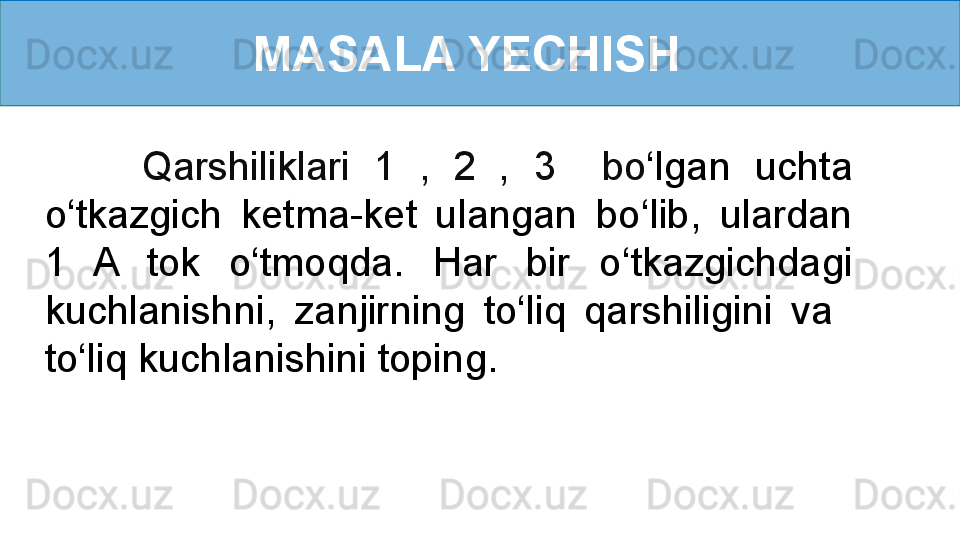

MASALA YECHISH
Qarshiliklari 1 , 2 , 3 bo ‘ lgan uchta
o ‘ tkazgich ketma-ket ulangan bo ‘ lib, ulardan
1 A tok o ‘ tmoqda. Har bir o ‘ tkazgichdagi
kuchlanishni, zanjirning to‘liq qarshiligini va
to ‘ liq kuchlanishini toping.

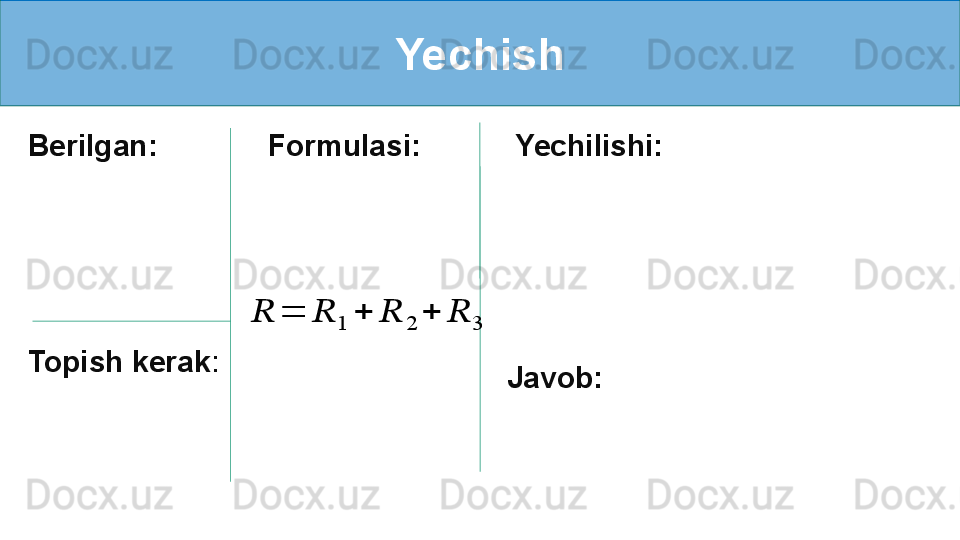

Yechish
Berilgan:
Topish kerak :
Formulasi:
Yechilishi:

?????? = ?????? 1 + ?????? 2 + ?????? 3

Javob:

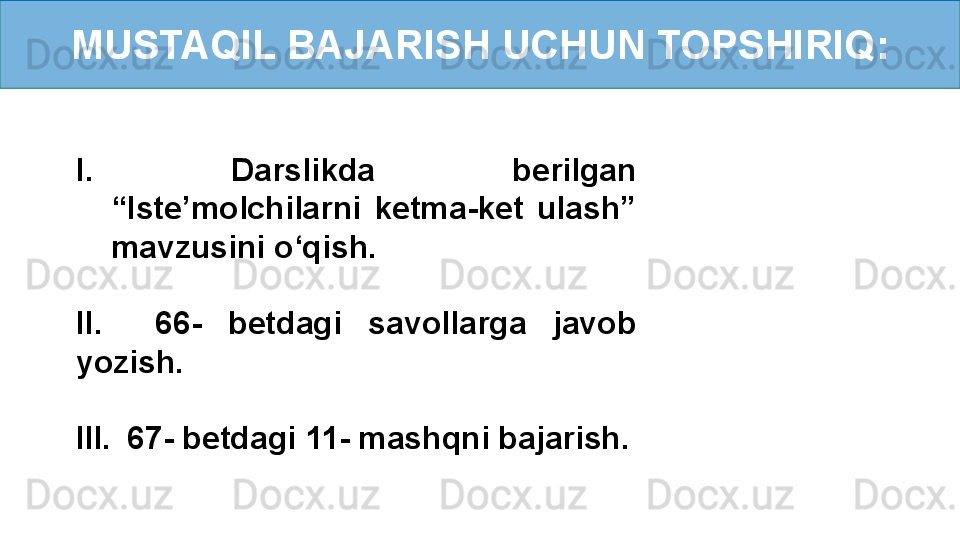

MUSTAQIL BAJARISH UCHUN TOPSHIRIQ:
I. Darslikda berilgan
“Iste’molchilarni ketma-ket ulash”
mavzusini o‘qish.
II. 66- betdagi savollarga javob
yozish.
III. 67- betdagi 11- mashqni bajarish.

Qo ‘ shimcha masala

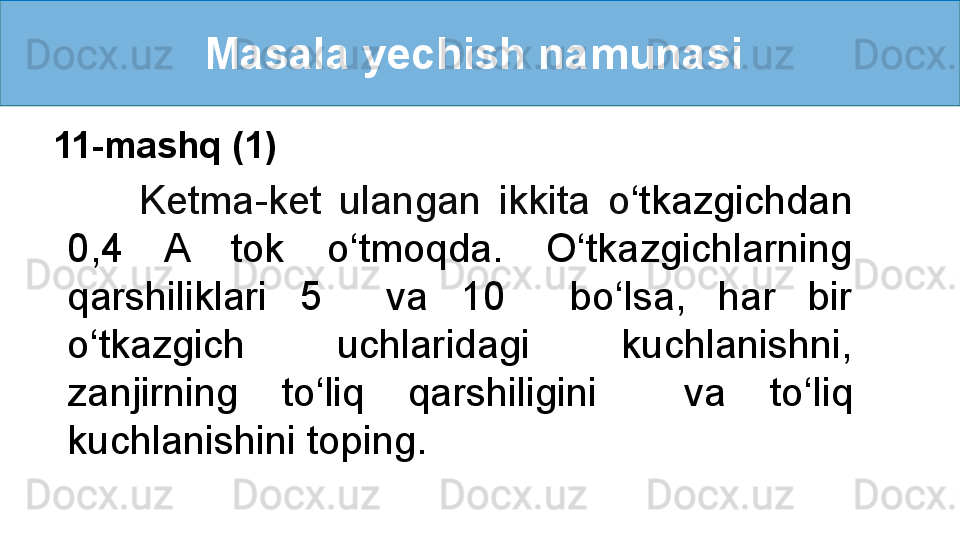

Masala yechish namunasi
Ketma-ket ulangan ikkita o ‘ tkazgichdan
0,4 A tok o ‘ tmoqda. O ‘ tkazgichlarning
qarshiliklari 5 va 10 bo ‘ lsa, har bir
o ‘ tkazgich uchlaridagi kuchlanishni,
zanjirning to ‘ liq qarshiligini va to ‘ liq
kuchlanishini toping.11-mashq (1)

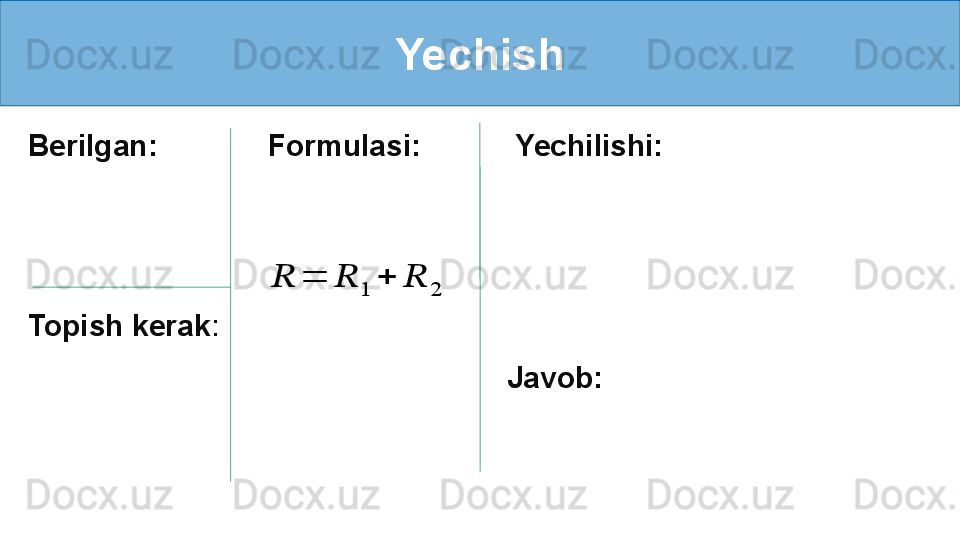

Yechish
Berilgan:
Topish kerak : Formulasi:
Yechilishi:

?????? = ?????? 1 + ?????? 2

Javob:
