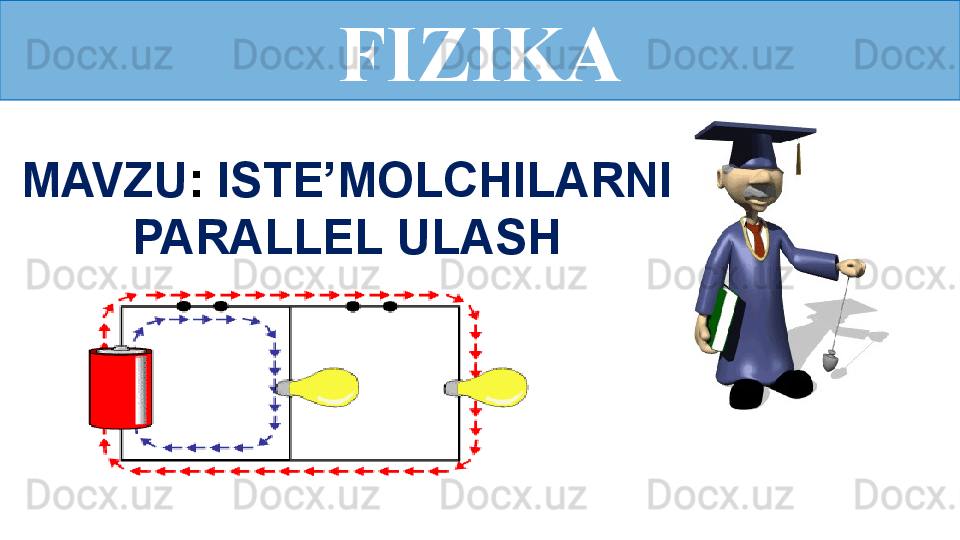

FIZIKA
MAVZU : ISTE’MOLCHILARNI
PARALLEL ULASH

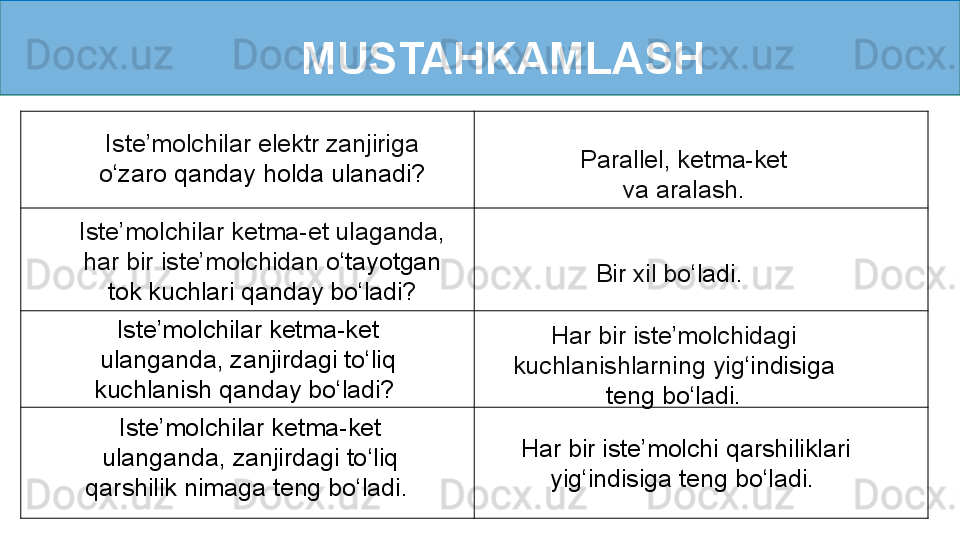

MUSTAHKAMLASH
Bir xil bo ‘ ladi .Iste’molchilar ketma-et ulaganda,
har bir iste’molchidan o ‘ tayotgan
tok kuchlari qanday bo ‘ ladi ?
Har bir iste’molchidagi
kuchlanishlarning yig ‘ indisiga
teng bo ‘ ladi.
Har bir iste’molchi qarshiliklari
yig ‘ indisiga teng bo ‘ ladi. Iste’molchilar ketma-ket
ulanganda, zanjirdagi to ‘ liq
kuchlanish qanday bo ‘ ladi?
Iste’molchilar ketma-ket
ulanganda, zanjirdagi to ‘ liq
qarshilik nimaga teng bo ‘ ladi. Iste’molchilar elektr zanjiriga
o ‘ zaro qanday holda ulanadi? Parallel, ketma-ket
va aralash.

MUSTAHKAMLASH

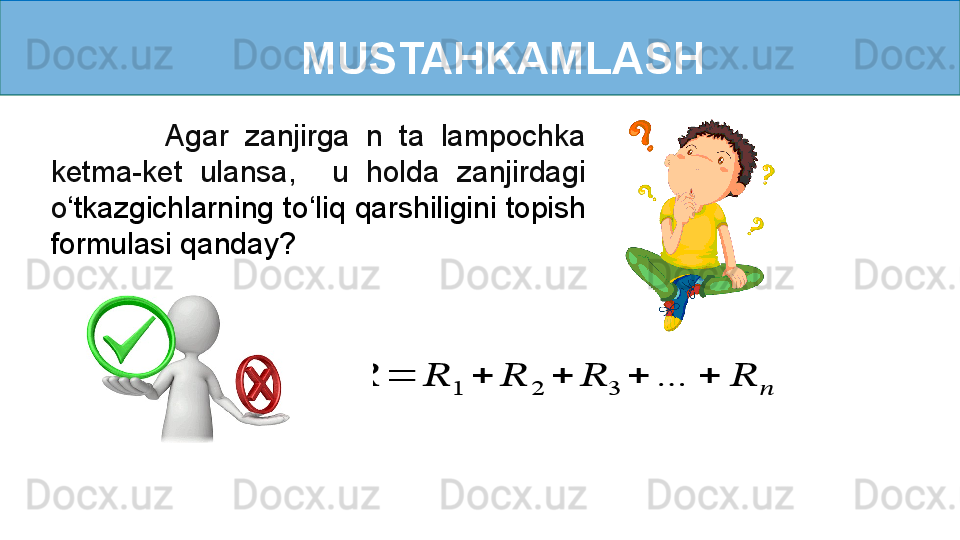

Agar zanjirga n ta lampochka
ketma-ket ulansa, u holda zanjirdagi
o ‘ tkazgichlarning to ‘ liq qarshiligini topish
formulasi qanday??????? = ?????? 1 + ?????? 2 + ?????? 3 + … + ?????? ??????

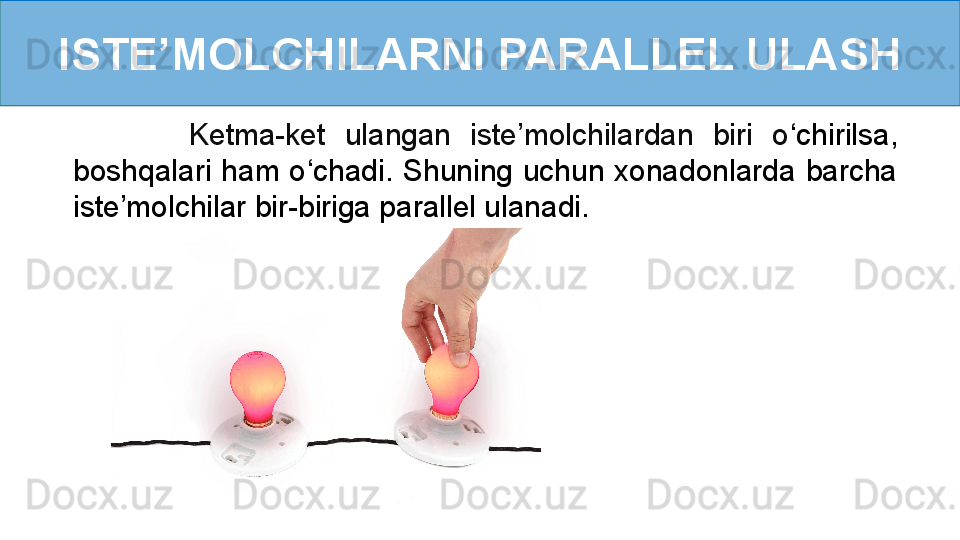

ISTE’MOLCHILARNI PARALLEL ULASH
Ketma-ket ulangan iste’molchilardan biri o ‘ chirilsa,
boshqalari ham o ‘ chadi. Shuning uchun xonadonlarda barcha
iste’molchilar bir-biriga parallel ulanadi.

ISTE’MOLCHILARNI PARALLEL ULASH

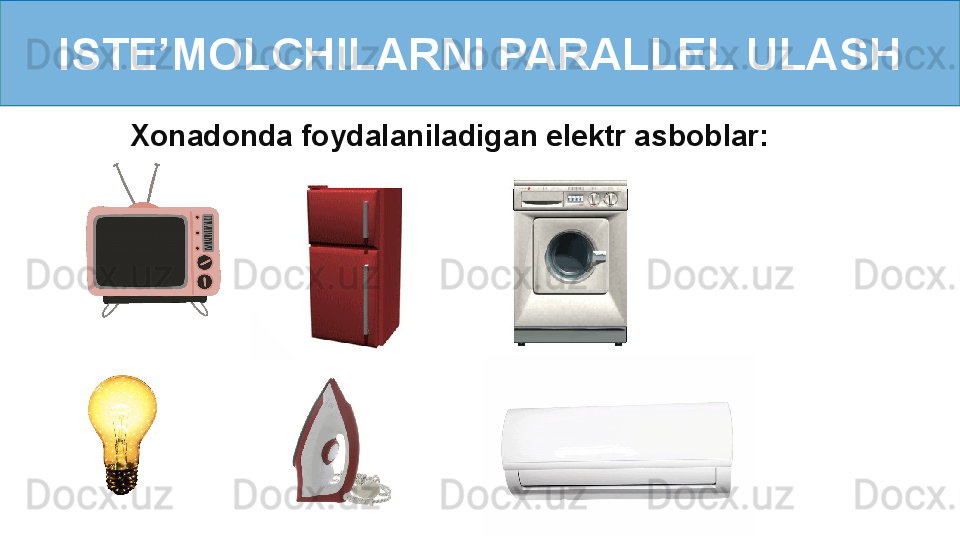

Xonadonda foydalaniladigan elektr asboblar:

ISTE’MOLCHILARNI PARALLEL ULASH

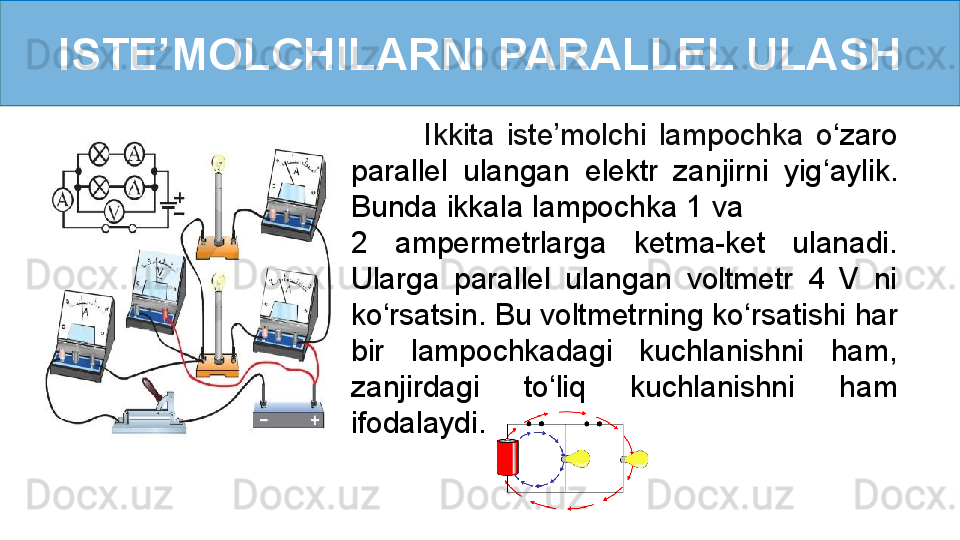

Ikkita iste’molchi lampochka o ‘ zaro
parallel ulangan elektr zanjirni yig ‘ aylik.
Bunda ikkala lampochka 1 va
2 ampermetrlarga ketma-ket ulanadi.
Ularga parallel ulangan voltmetr 4 V ni
ko ‘ rsatsin. Bu voltmetrning ko ‘ rsatishi har
bir lampochkadagi kuchlanishni ham,
zanjirdagi to ‘ liq kuchlanishni ham
ifodalaydi.

PARALLEL ULANGAN ZANJIRDA KUCHLANISH
Demak, parallel ulangan ikkita lampochkada
kuchlanish bir xil bo ‘ lib, u zanjirdagi to ‘ liq kuchlanishga
teng bo ‘ ladi, ya’ni:
(1)

PARALLEL ULANGAN ZANJIRDA KUCHLANISH
(2) Agar zanjirga n ta lampochka bir-biriga parallel ulangan
bo ‘ lsa, u holda ulardagi kuchlanishlar teng bo ‘ ladi:
Iste’molchilar parallel
ulanganda, har bir
o ‘ tkazgich uchlari orasidagi
kuchlanish bir xil bo ‘ ladi.

PARALLEL ULANGAN ZANJIRDA TOK KUCHI
Kalit ulanganda birinchi ampermetr ni, ikkinchi
ampermetr esa, ni ko ‘ rsatsin. U holda
zanjirning tarmoqlangan qismidagi ampermetr ni
ko ‘ rsatadi.
(3)

KETMA-KET ULANGAN ZANJIRDA TOK KUCHI
(4) Agar zanjirga n ta lampochka bir-birga parallel ulansa, u
holda zanjirdagi to ‘ liq tok kuchi quyidagicha bo ‘ ladi:
Iste’molchilar parallel
ulanganda, ulardagi to ‘ liq tok
kuchi har bir iste’molchidagi
tok kuchining yig ‘ indisiga
teng bo ‘ ladi.

KETMA-KET ULANGAN ZANJIRDA QARSHILIK
67-rasmdagi tasvirlangan har bir lampochkadagi va umumiy
tok kuchi Om qonuniga ko ‘ ra quyidagiga teng:
;
Bunda va − birinchi va ikkinchi
lampochkalardagi qarshilik, − ikkala
lampochkaning to ‘ liq qarshiligi.

KETMA-KET ULANGAN ZANJIRDA KUCHLANISH
Yuqoridagi uchala formulani (3) formulaga qo ‘ yib,
quyidagi ifodalarni olamiz:
(5)

KETMA-KET ULANGAN ZANJIRDA KUCHLANISH
Iste’molchilar parallel ulanganda, zanjir to ‘ liq qarshiligining
teskari kattaligi har bir iste’molchi qarshiligining teskari
kattaliklari yig ‘ indisiga teng. Agar zanjirga n ta lampochka bir-
birga parallel ulansa, u holda zanjirdagi to ‘ liq qarshilik
quyidagicha bo ‘ ladi:
(6)

PARALLEL ULANGAN ZANJIRDA KUCHLANISH
Masalalar yechishda ikkita iste’molchi
parallel ulangan holatlar ko ‘ p uchraydi.
Bunday hollarda to ‘ liq qarshilik formulasi
uchun quyidagi formuladan foydalanish qulay:
(7)

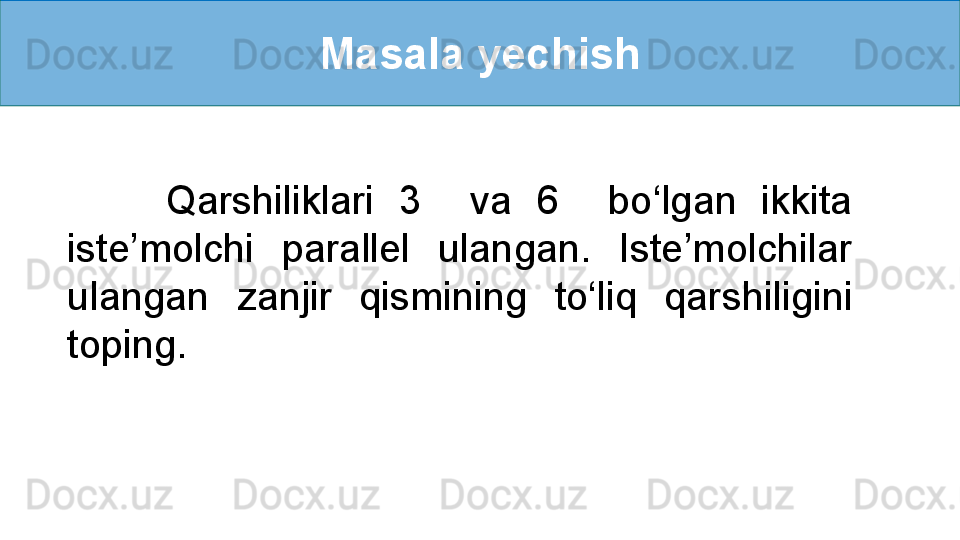

Masala yechish
Qarshiliklari 3 va 6 bo ‘ lgan ikkita
iste’molchi parallel ulangan. Iste’molchilar
ulangan zanjir qismining to ‘ liq qarshiligini
toping.

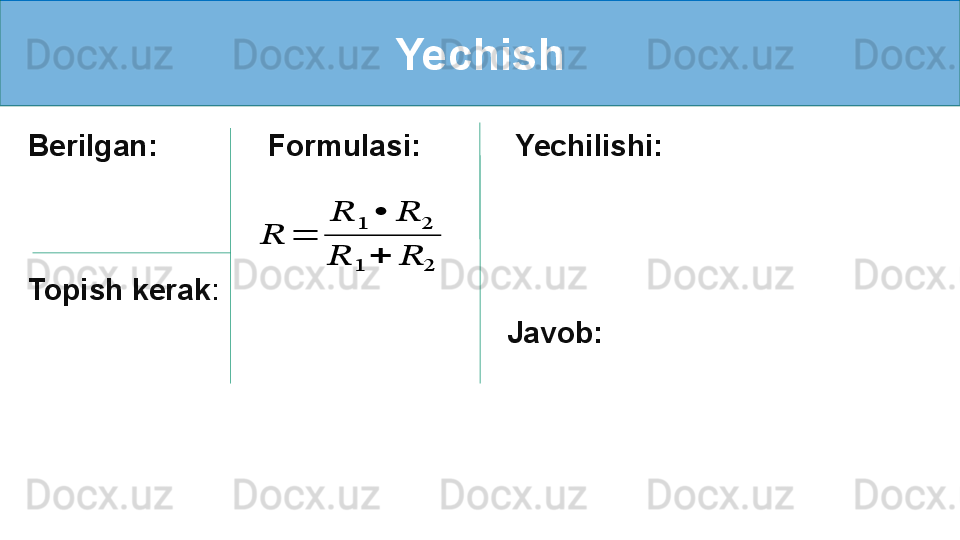

Yechish
Berilgan:
Topish kerak : Formulasi:
Yechilishi:
Javob: ?????? =
?????? 1 • ?????? 2
?????? 1 + ?????? 2

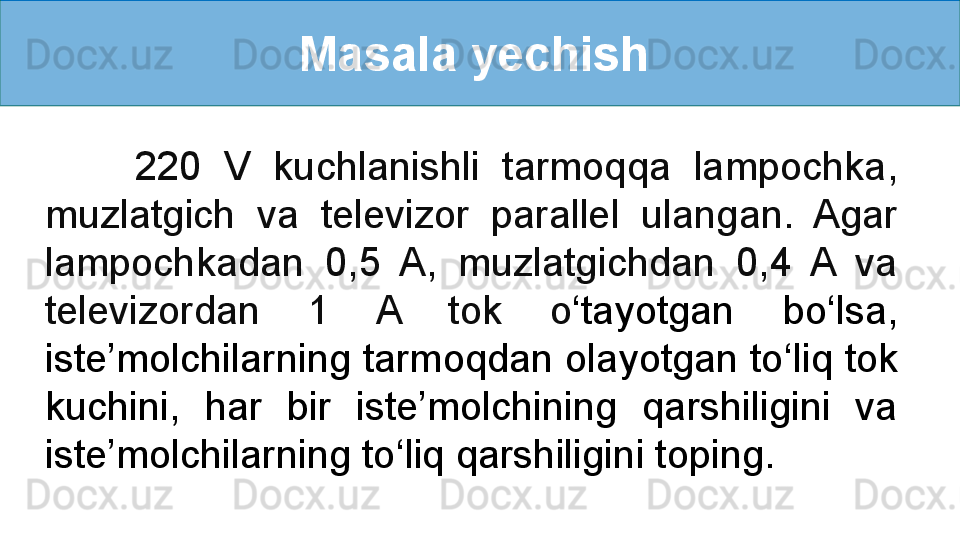

Masala yechish
220 V kuchlanishli tarmoqqa lampochka,
muzlatgich va televizor parallel ulangan. Agar
lampochkadan 0,5 A, muzlatgichdan 0,4 A va
televizordan 1 A tok o ‘ tayotgan bo ‘ lsa,
iste’molchilarning tarmoqdan olayotgan to ‘ liq tok
kuchini, har bir iste’molchining qarshiligini va
iste’molchilarning to ‘ liq qarshiligini toping.

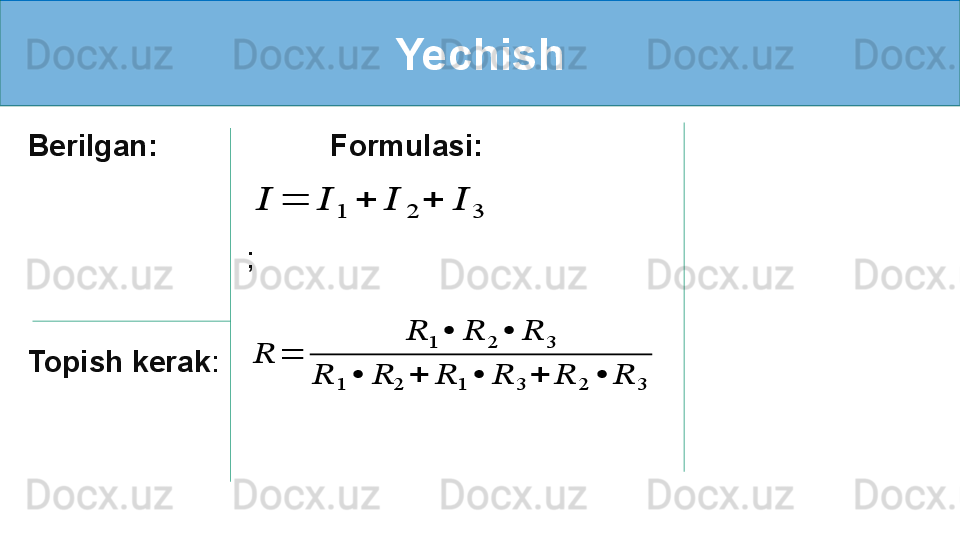

Yechish
Berilgan:
Topish kerak :
Formulasi: ?????? = ?????? 1 + ?????? 2 + ?????? 3
;
?????? =
?????? 1 • ?????? 2 • ?????? 3
?????? 1 • ?????? 2 + ?????? 1 • ?????? 3 + ?????? 2 • ?????? 3

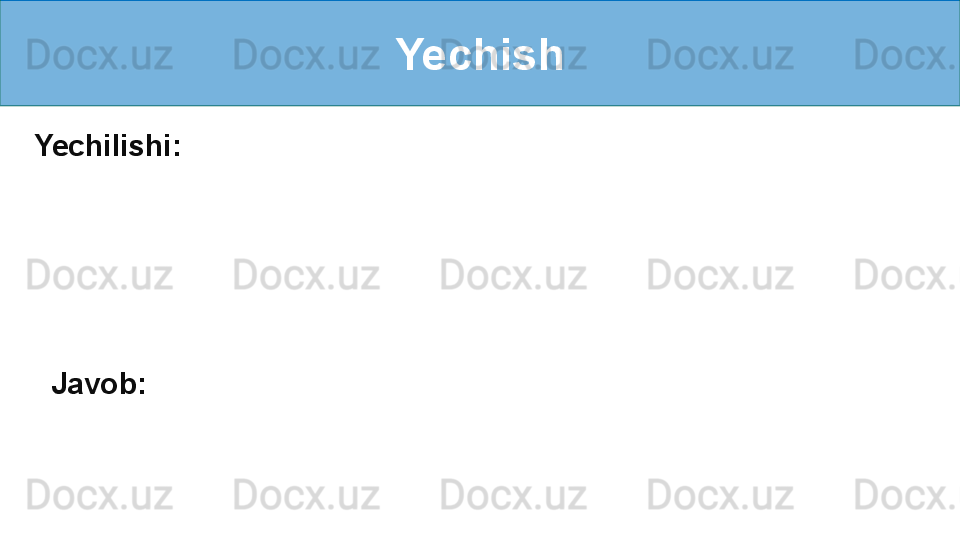

Yechish
Yechilishi:
Javob:

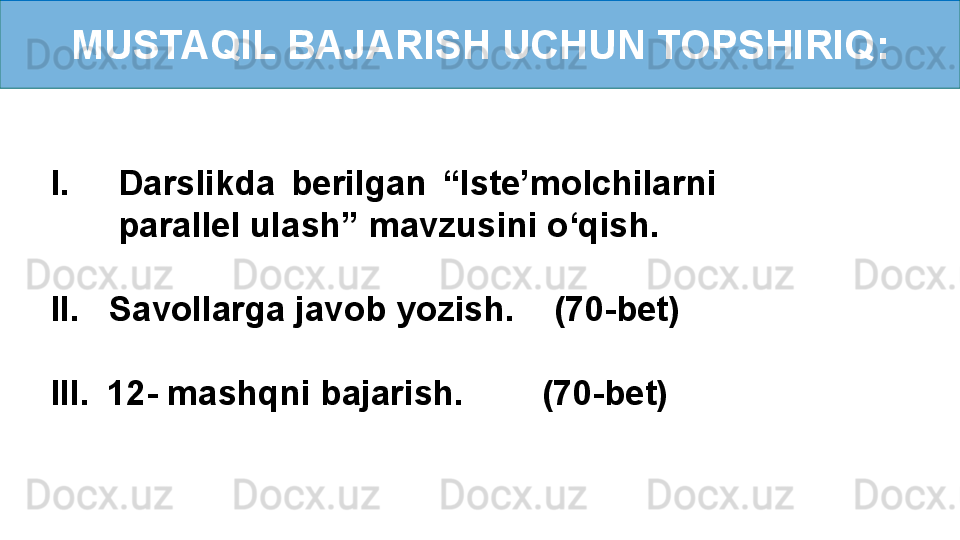

MUSTAQIL BAJARISH UCHUN TOPSHIRIQ:
I. Darslikda berilgan “Iste’molchilarni
parallel ulash” mavzusini o‘qish.
II. Savollarga javob yozish. (70-bet)
III. 12- mashqni bajarish. (70-bet)
