Rezistorlar. Reostatlar. Potensiometrlar

R E O S T A T    Mustaqil bajarish uchun topshiriqlar:
1. Mavzu oxiridagi savollarga javob yozing.
2. Amalda  qo‘llaniladigan  yana  qanday
potensiometrlarni bilasiz? P O T E N S I O M E T R R E Z I S T O R L A R

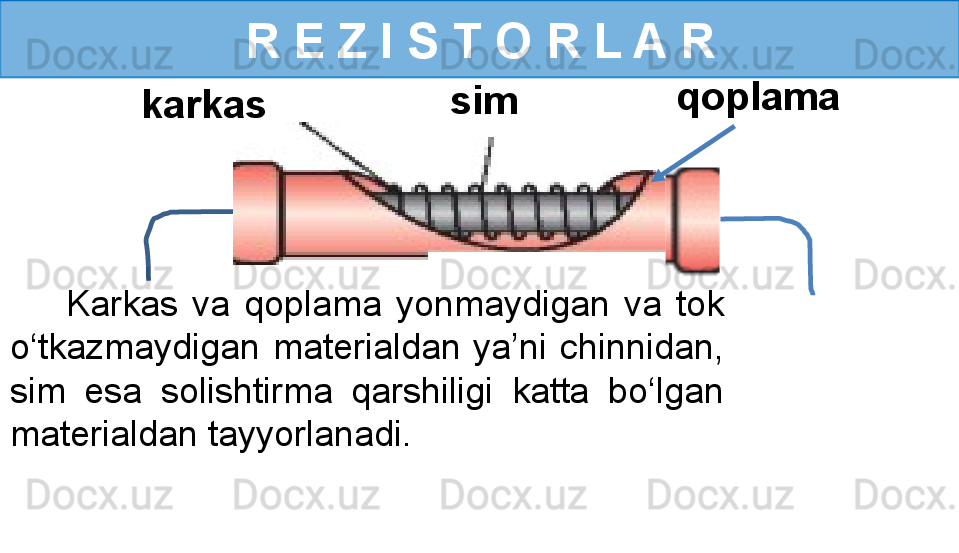

  karkas    sim   qoplama
        Karkas  va  qoplama  yonmaydigan  va  tok
o‘tkazmaydigan  materialdan  ya’ni  chinnidan,
sim  esa  solishtirma  qarshiligi  katta  bo‘lgan

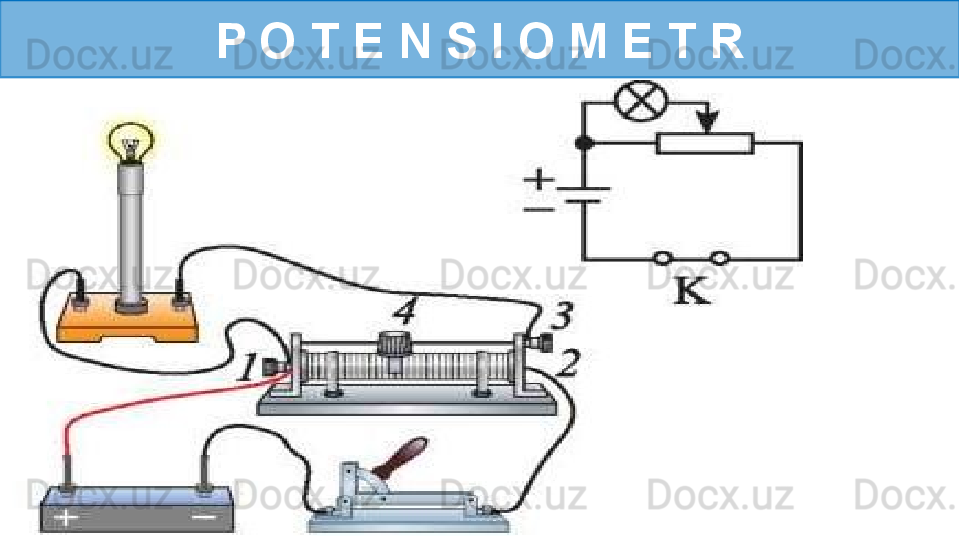

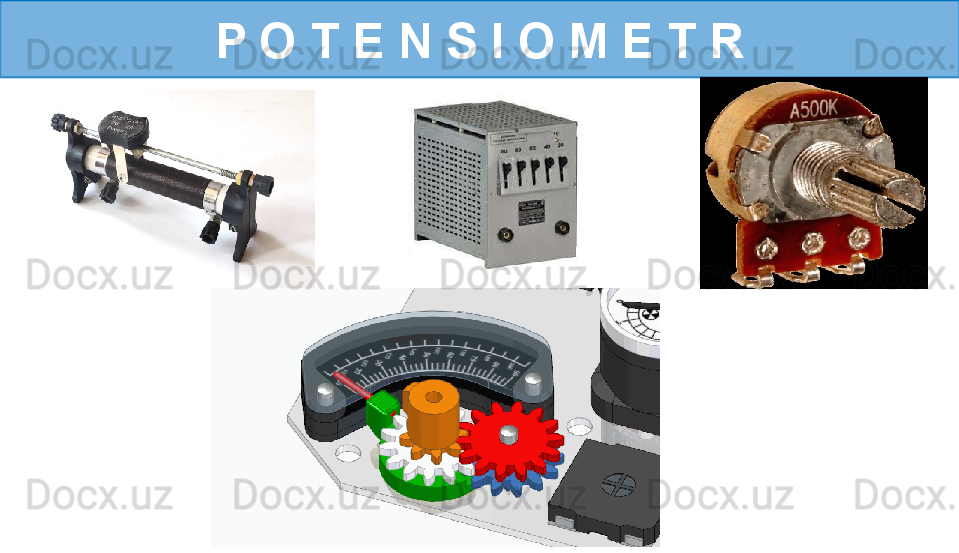

materialdan tayyorlanadi. P O T E N S I O M E T R P O T E N S I O M E T R

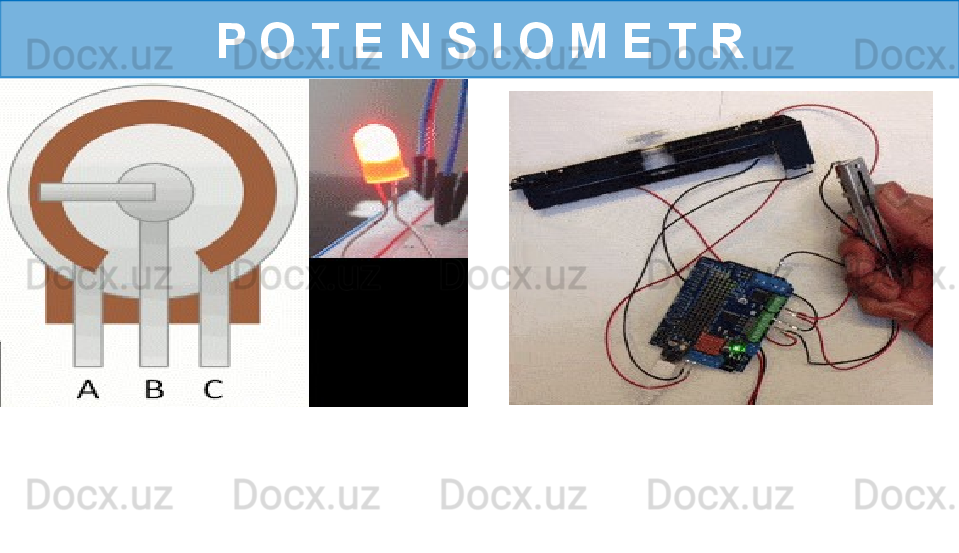

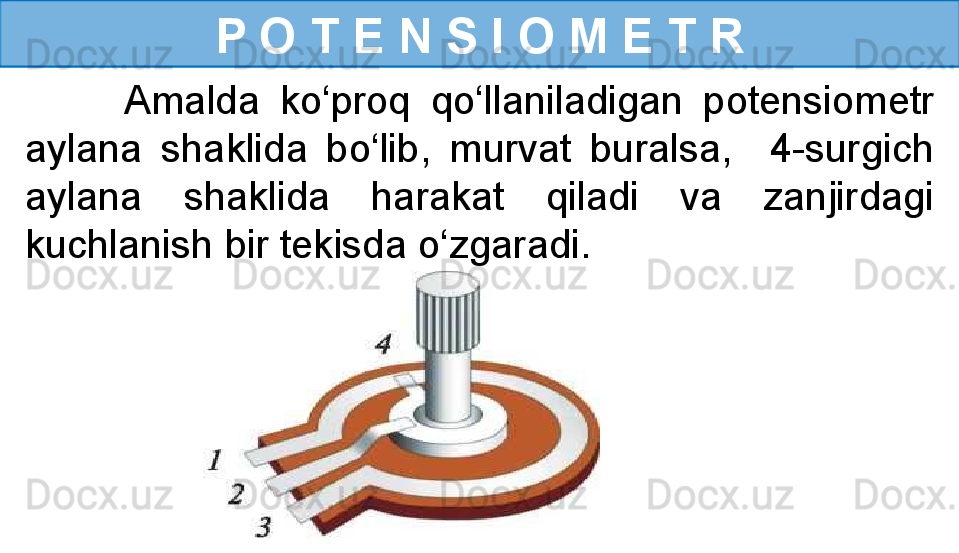

          Amalda  ko‘proq  qo‘llaniladigan  potensiometr
aylana  shaklida  bo‘lib,  murvat  buralsa,    4-surgich
aylana  shaklida  harakat  qiladi  va  zanjirdagi

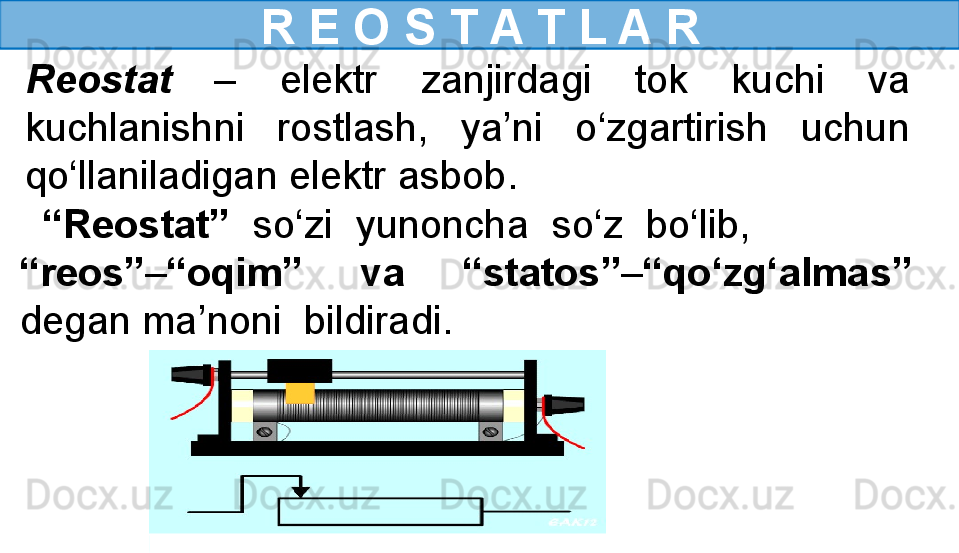

kuchlanish bir tekisda o‘zgaradi. R E O S T A T L A R
Reostat   –  elektr  zanjirdagi  tok  kuchi  va
kuchlanishni  rostlash,  ya’ni  o‘zgartirish  uchun
qo‘llaniladigan elektr asbob.
  “ Reostat”  so‘zi  yunoncha  so‘z  bo‘lib,
“reos” – “oqim”  va  “statos” – “qo‘zg‘almas”

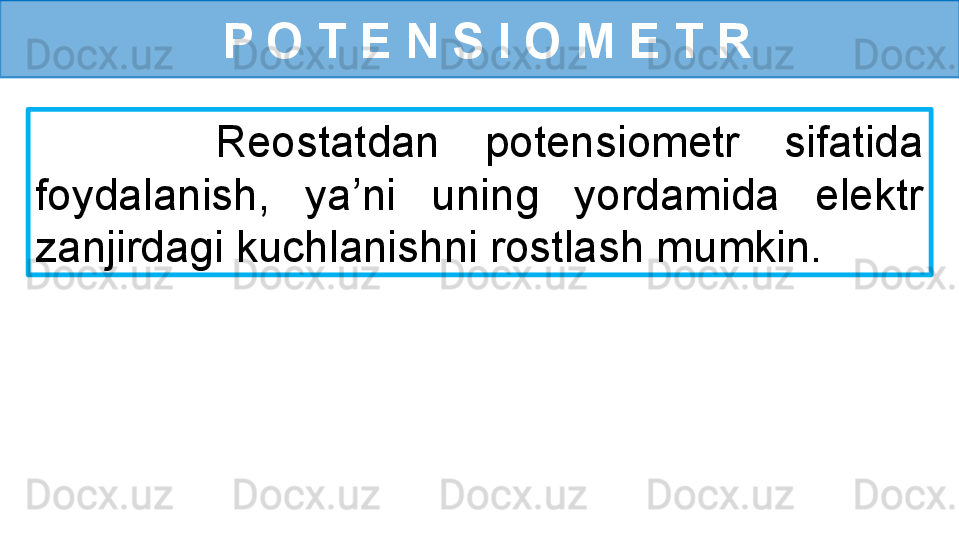

degan ma’noni  bildiradi. P O T E N S I O M E T R   P O T E N S I O M E T R
        Reostatdan  potensiometr  sifatida
foydalanish,  ya’ni  uning  yordamida  elektr

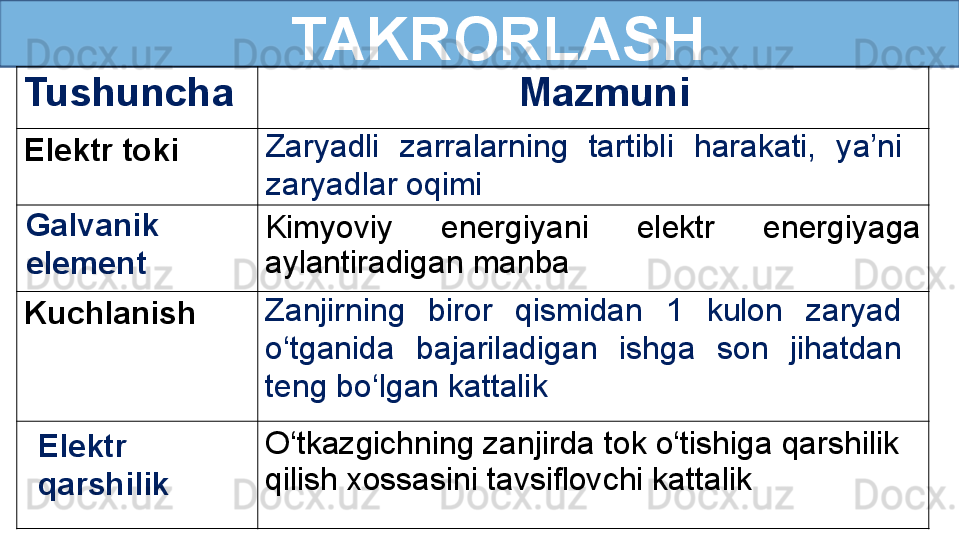

zanjirdagi kuchlanishni rostlash mumkin.    TAKRORLASH
Tushuncha    Mazmuni
Elektr toki
Kimyoviy  energiyani  elektr  energiyaga
aylantiradigan manba
Kuchlanish
O‘tkazgichning zanjirda tok o‘tishiga qarshilik
qilish xossasini tavsiflovchi kattalik Zanjirning  biror  qismidan  1  kulon  zaryad
o‘tganida  bajariladigan  ishga  son  jihatdan
teng bo‘lgan kattalik Zaryadli  zarralarning  tartibli  harakati,  ya’ni
zaryadlar oqimi
Galvanik
element
Elektr

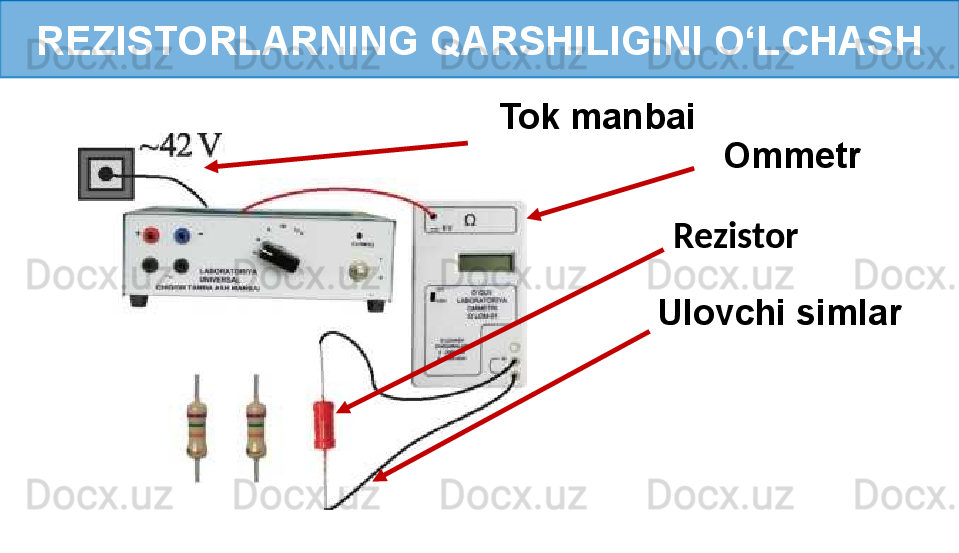

qarshilik REZISTORLARNING QARSHILIGINI O‘LCHASH
Tok manbai

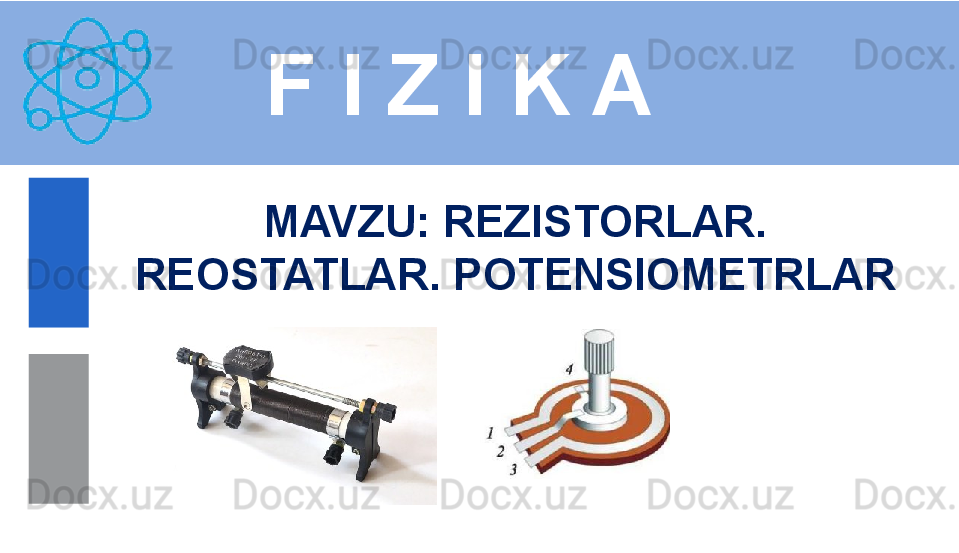

Ulovchi simlar  Rezistor Ommetr   F I Z I K A
M AVZU :  REZISTORLAR.

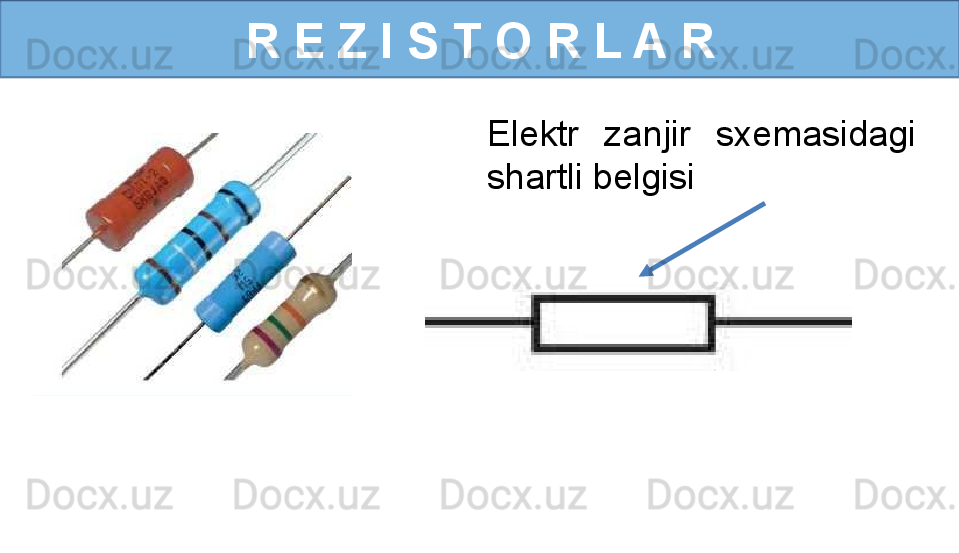

REOSTATLAR. POTENSIOMETRLAR R E Z I S T O R L A R

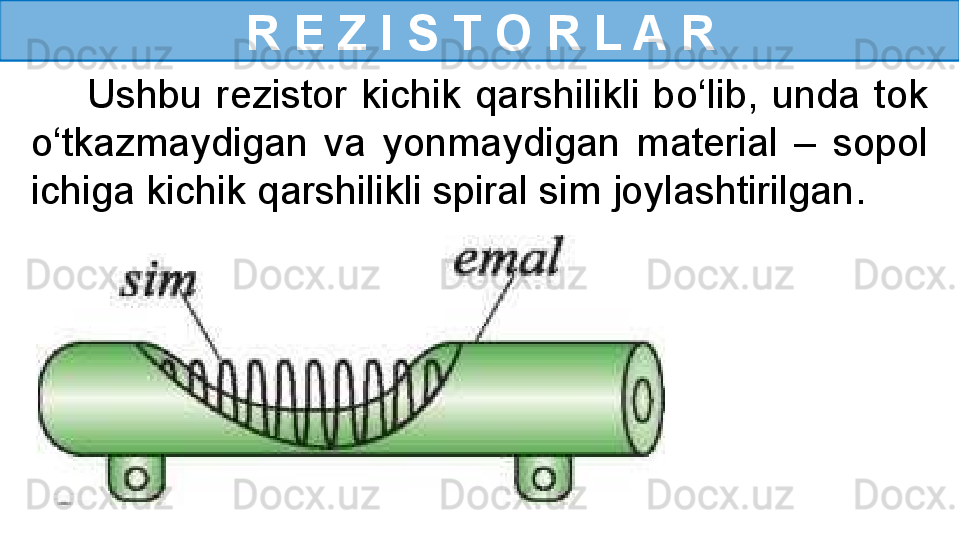

        Ushbu  rezistor  kichik  qarshilikli  bo‘lib,  unda  tok
o‘tkazmaydigan  va  yonmaydigan  material  –  sopol
ichiga kichik qarshilikli spiral sim joylashtirilgan. R E Z I S T O R L A R
Elektr  zanjir  sxemasidagi

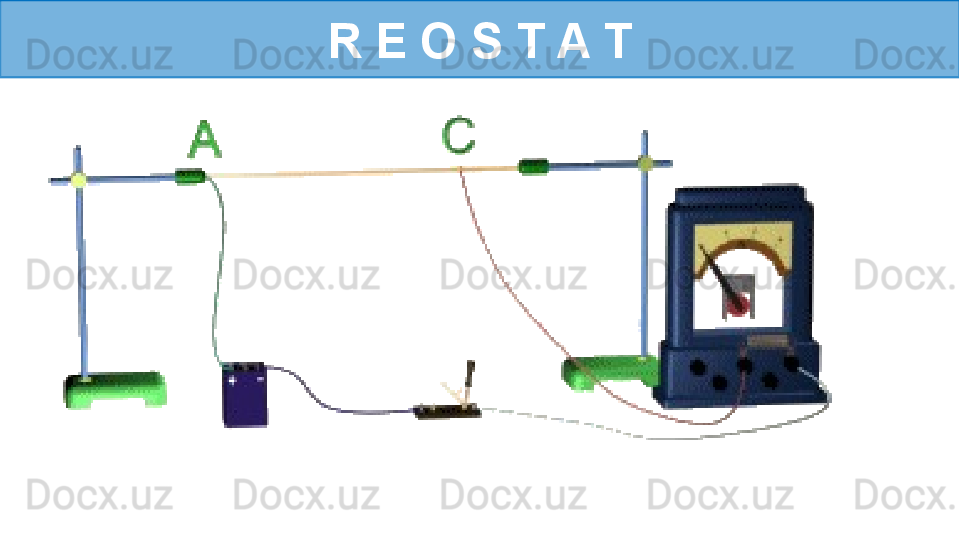

shartli belgisi R E O S T A T R E O S T A T

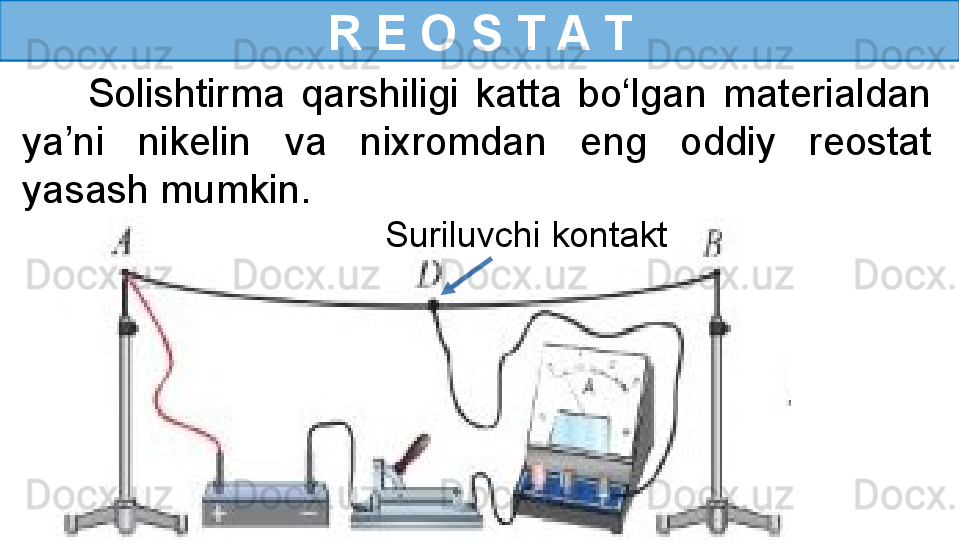

videorolik R E O S T A T
        Solishtirma  qarshiligi  katta  bo‘lgan  materialdan
ya’ni  nikelin  va  nixromdan  eng  oddiy  reostat
yasash mumkin.
Suriluvchi kontakt R E Z I S T O R L A R

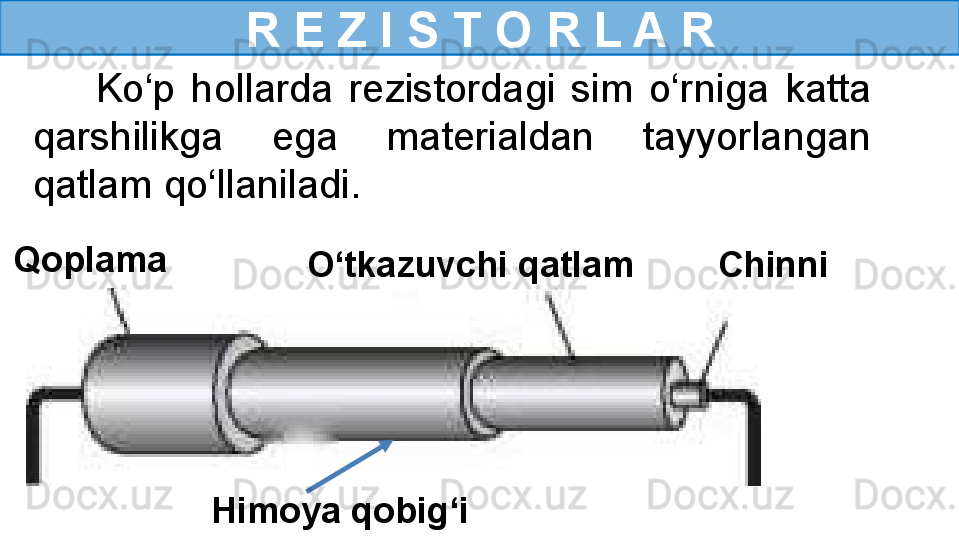

Qoplama
O‘tkazuvchi qatlam   Chinni
Himoya qobig‘i        Ko‘p  hollarda  rezistordagi  sim  o‘rniga  katta
qarshilikga  ega  materialdan  tayyorlangan
qatlam qo‘llaniladi. QO‘LLANILISHI P O T E N S I O M E T R R E Z I S T O R L A R

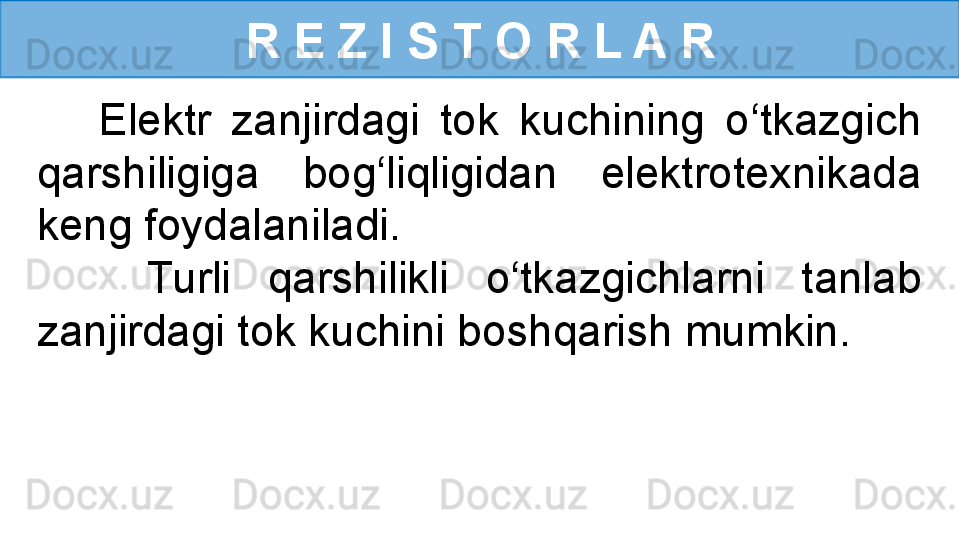

      Elektr  zanjirdagi  tok  kuchining  o‘tkazgich
qarshiligiga  bog‘liqligidan  elektrotexnikada
keng foydalaniladi.
      Turli  qarshilikli  o‘tkazgichlarni  tanlab
zanjirdagi tok kuchini boshqarish mumkin. QO‘LLANILISHI R E Z I S T O R L A R

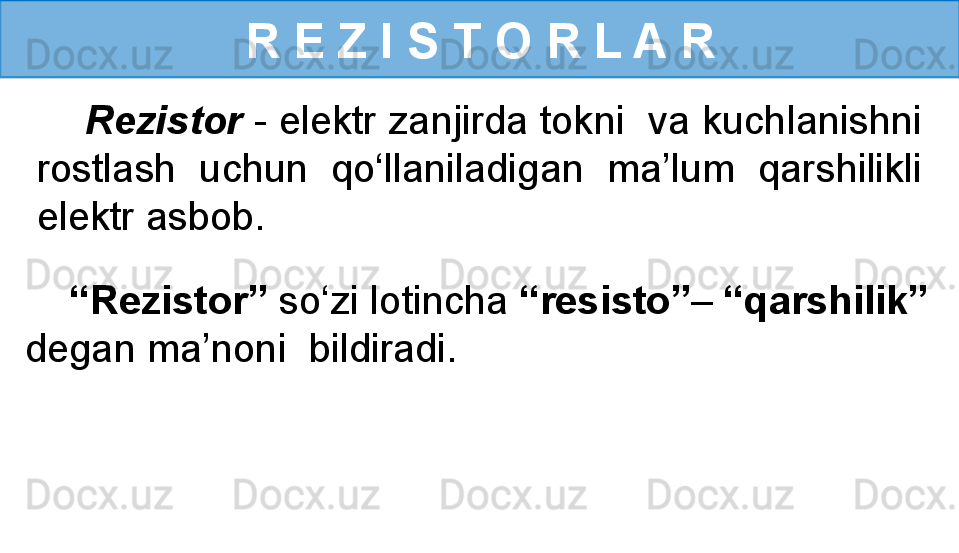

     Rezistor  - elektr zanjirda tokni  va kuchlanishni
rostlash  uchun  qo‘llaniladigan  ma’lum  qarshilikli
elektr asbob.
    “ Rezistor”  so‘zi lotincha  “resisto” –  “qarshilik”

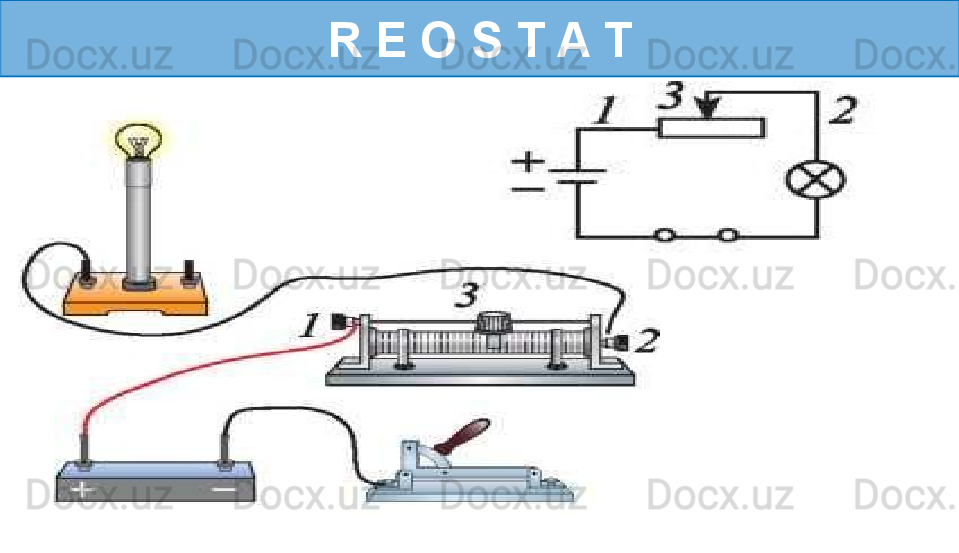

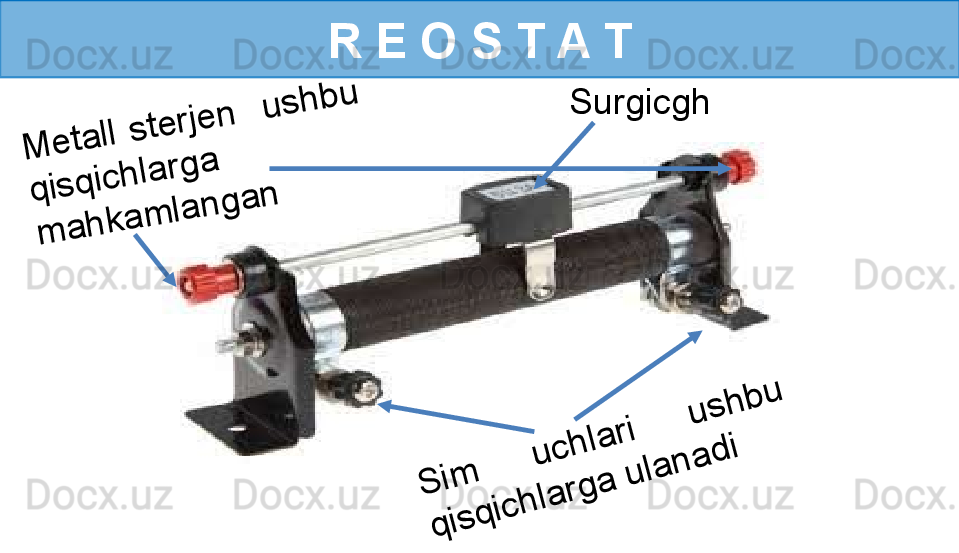

degan ma’noni  bildiradi. R E O S T A TS	im
u	c	h	la	r	i
u	s	h	b	u
q	is	q	ic	h	la	r	g	a	 u	la	n	a	d	i
M	e	ta	ll 	s	te	r	je	n	 	 	u	s	h	b	u
q	is	q	ic	h	la	r	g	a
m	a	h	k	a	m	la	n	g	a	n
Surgicgh
