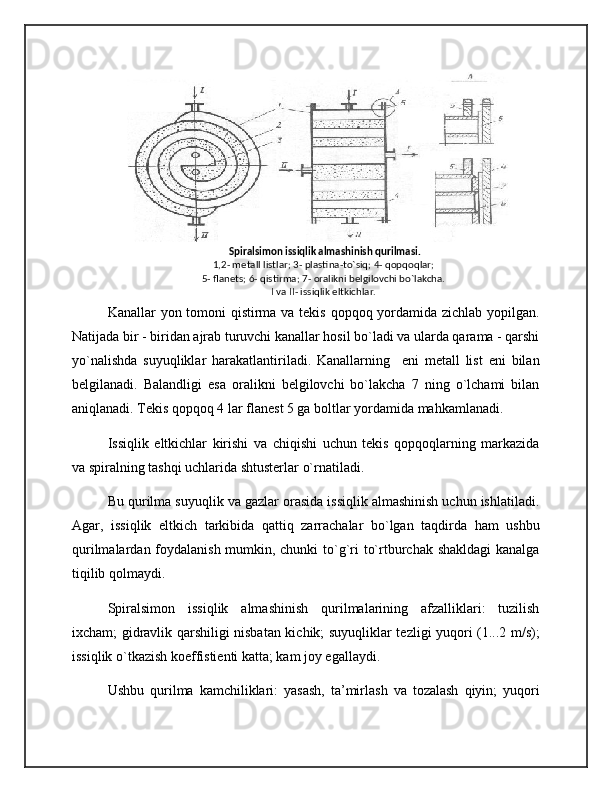

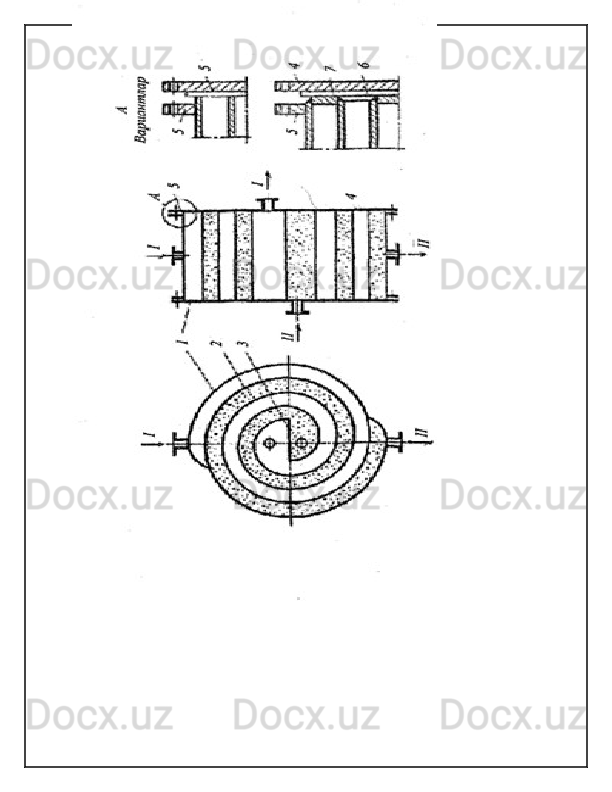

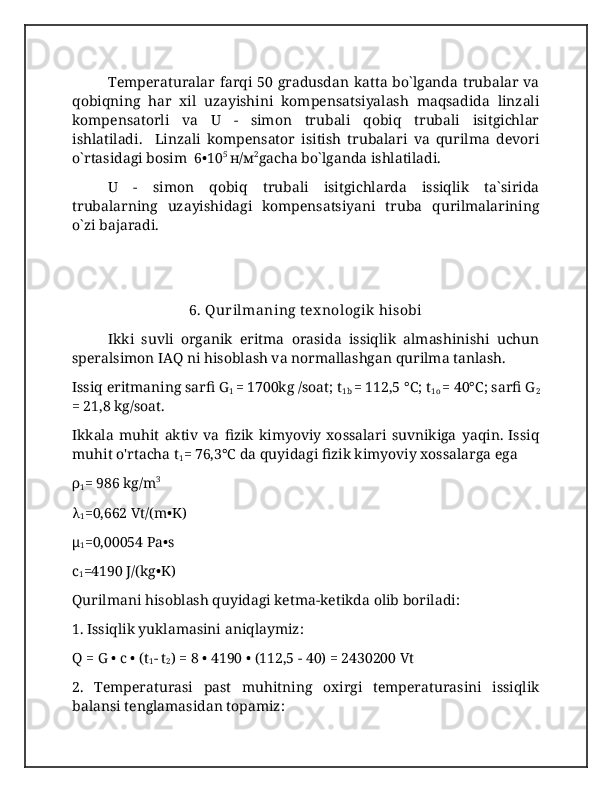

39 ПродажSperalsimon issiqlik almashinish qurilmasini hisoblash

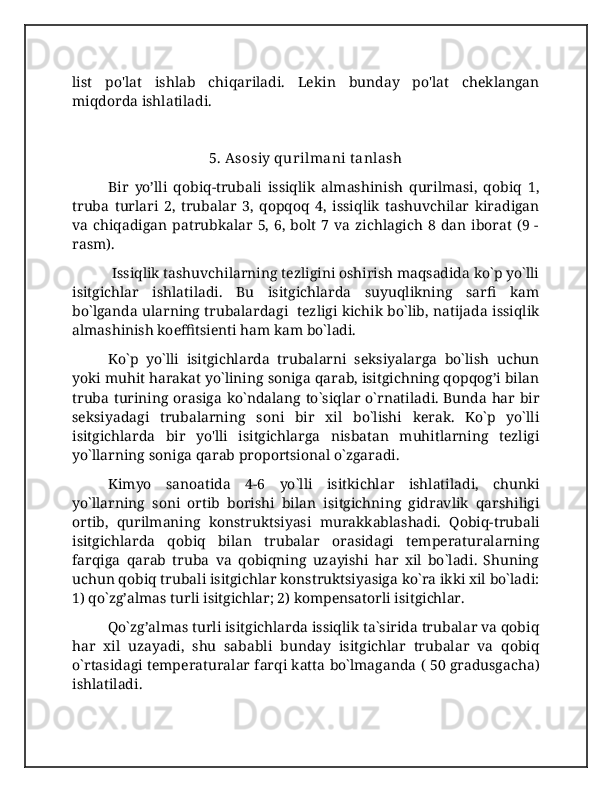

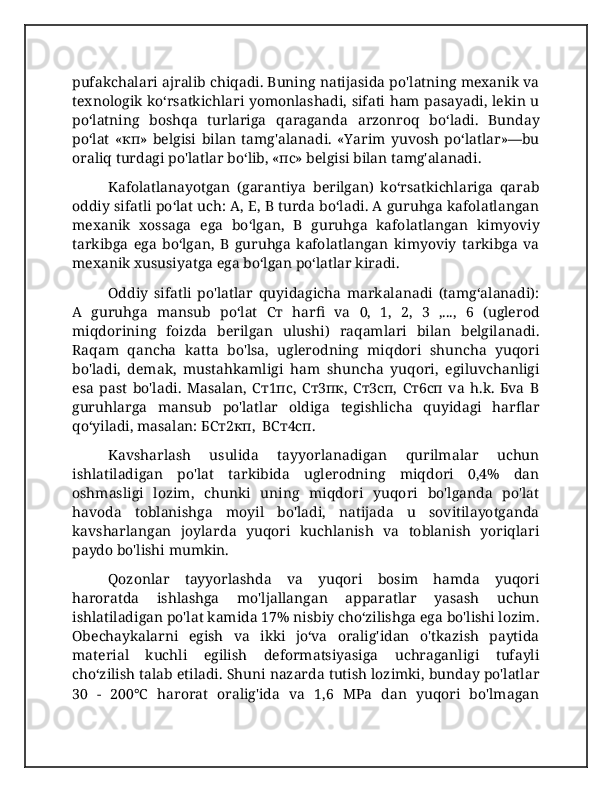

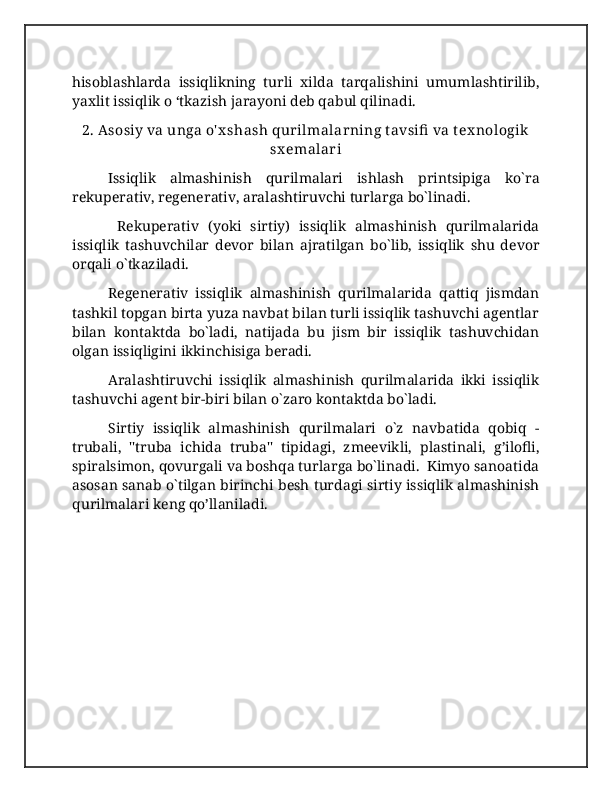

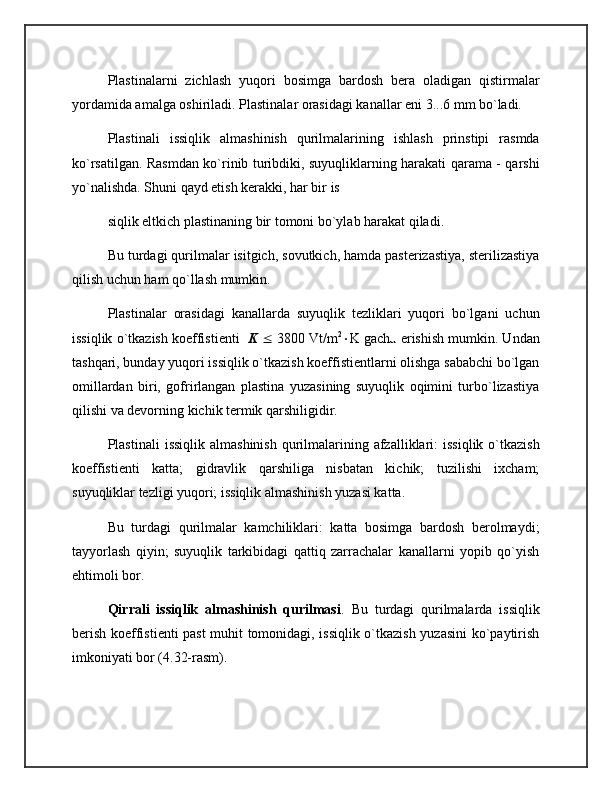

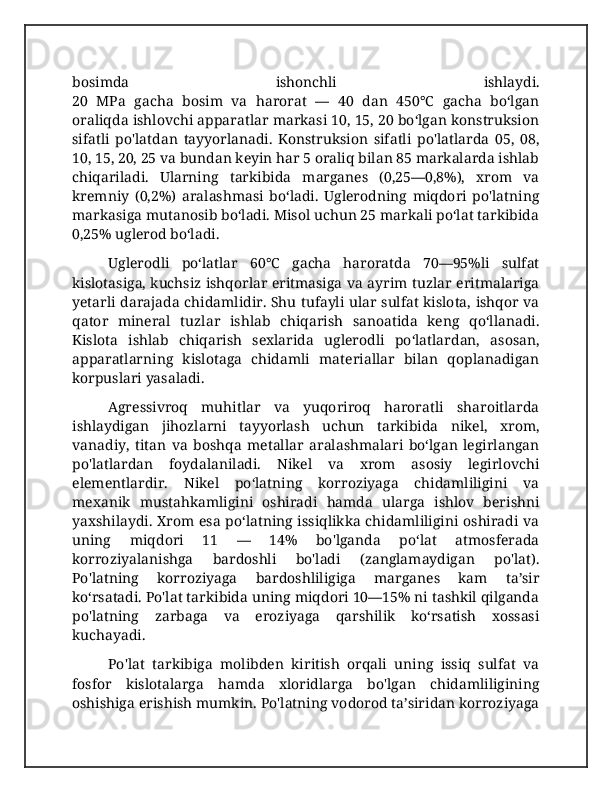

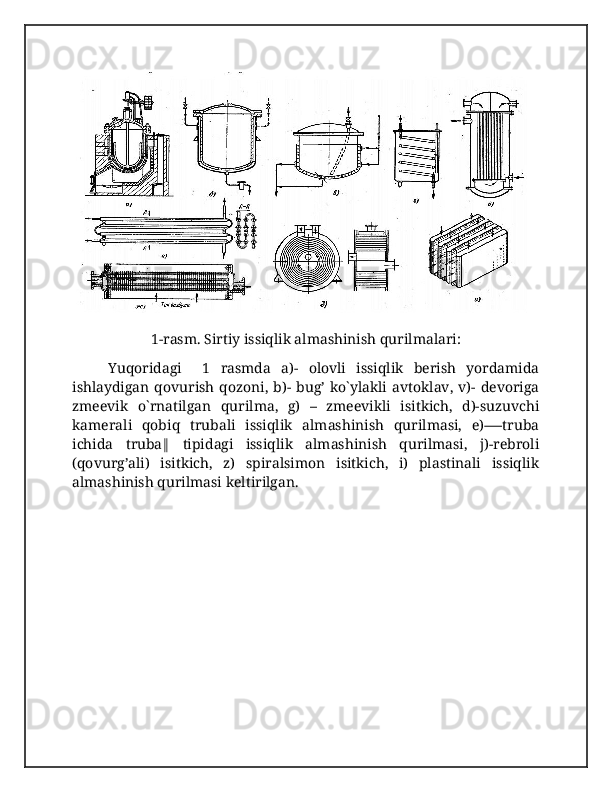

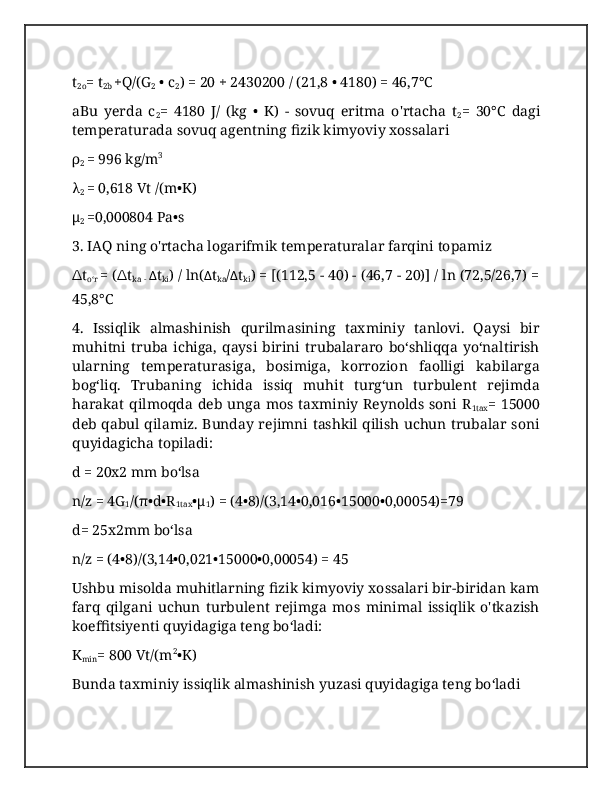

![t
2o = t
2b +Q/(G
2 • c
2 ) = 20 + 2430200 / (21,8 • 4180) = 46,7°C
aBu yerda c
2 = 4180 J/ (kg • K) - sovuq eritma o'rtacha t
2 = 30°C dagi
temperaturada sovuq agentning fizik kimyoviy xossalari
ρ
2 = 996 kg/m 3
λ
2 = 0,618 Vt /(m•K)
μ
2 =0,000804 Pa•s
3. IAQ ning o'rtacha logarifmik temperaturalar farqini topamiz
∆ t
oʻr = ( ∆ t
ka - ∆ t
ki ) / ln( ∆ t
ka / ∆ t
ki ) = [(112,5 - 40) - (46,7 - 20)] / ln (72,5/26,7) =
45,8°C
4. Issiqlik almashinish qurilmasining taxminiy tanlovi. Qaysi bir
muhitni truba ichiga, qaysi birini trubalararo boʻshliqqa yoʻnaltirish
ularning temperaturasiga, bosimiga, korrozion faolligi kabilarga
bogʻliq. Trubaning ichida issiq muhit turgʻun turbulent rejimda
harakat qilmoqda deb unga mos taxminiy Reynolds soni R
1tax = 15000
deb qabul qilamiz. Bunday rejimni tashkil qilish uchun trubalar soni
quyidagicha topiladi:
d = 20x2 mm boʻlsa
n/z = 4G
1 /(π•d•R
1tax •μ
1 ) = (4•8)/(3,14•0,016•15000•0,00054)=79
d= 25x2mm boʻlsa
n/z = (4•8)/(3,14•0,021•15000•0,00054) = 45
Ushbu misolda muhitlarning fizik kimyoviy xossalari bir-biridan kam
farq qilgani uchun turbulent rejimga mos minimal issiqlik o'tkazish
koeffitsiyenti quyidagiga teng boʻladi:
K
min = 800 Vt/(m 2
•K)
Bunda taxminiy issiqlik almashinish yuzasi quyidagiga teng boʻladi](https://docx.uz/documents/9542f1f2-7353-47c2-b4fb-f6790008a9a8/page_19.png?v=1)

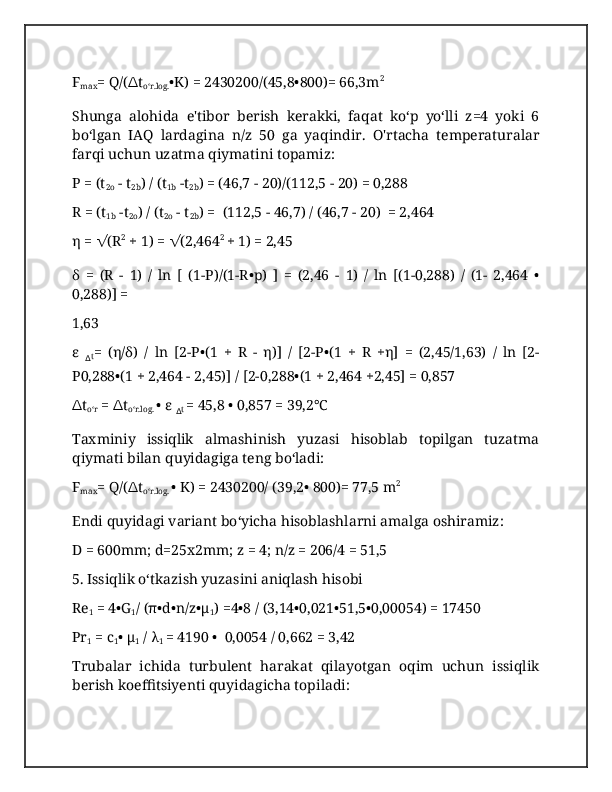

![F
max = Q/( ∆ t
oʻr.log. •K) = 2430200/(45,8•800)= 66,3m 2
Shunga alohida e'tibor berish kerakki, faqat koʻp yoʻlli z=4 yoki 6
boʻlgan IAQ lardagina n/z 50 ga yaqindir. O'rtacha temperaturalar
farqi uchun uzatma qiymatini topamiz:
P = (t
2o - t
2b ) / (t
1b -t
2b ) = (46,7 - 20)/(112,5 - 20) = 0,288
R = (t
1b -t
2o ) / (t
2o - t
2b ) = (112,5 - 46,7) / (46,7 - 20) = 2,464
η = √ (R 2
+ 1) = √ (2,464 2
+ 1) = 2,45
δ = (R - 1) / ln [ (1-P)/(1-R•p) ] = (2,46 - 1) / ln [(1-0,288) / (1- 2,464 •
0,288)] =
1,63
ε
∆ t = (η/δ) / ln [2-P•(1 + R - η)] / [2-P•(1 + R +η] = (2,45/1,63) / ln [2-
P0,288•(1 + 2,464 - 2,45)] / [2-0,288•(1 + 2,464 +2,45] = 0,857
∆ t
oʻr = ∆ t
oʻr.log. • ε
∆ t = 45,8 • 0,857 = 39,2°C
Taxminiy issiqlik almashinish yuzasi hisoblab topilgan tuzatma
qiymati bilan quyidagiga teng boʻladi:
F
max = Q/( ∆ t
oʻr.log. • K) = 2430200/ (39,2• 800)= 77,5 m 2
Endi quyidagi variant boʻyicha hisoblashlarni amalga oshiramiz:
D = 600mm; d=25x2mm; z = 4; n/z = 206/4 = 51,5
5. Issiqlik oʻtkazish yuzasini aniqlash hisobi
Re
1 = 4•G
1 / (π•d•n/z•μ
1 ) =4•8 / (3,14•0,021•51,5•0,00054) = 17450
Pr
1 = c
1 • μ
1 / λ
1 = 4190 • 0,0054 / 0,662 = 3,42
Trubalar ichida turbulent harakat qilayotgan oqim uchun issiqlik
berish koeffitsiyenti quyidagicha topiladi:](https://docx.uz/documents/9542f1f2-7353-47c2-b4fb-f6790008a9a8/page_20.png?v=1)

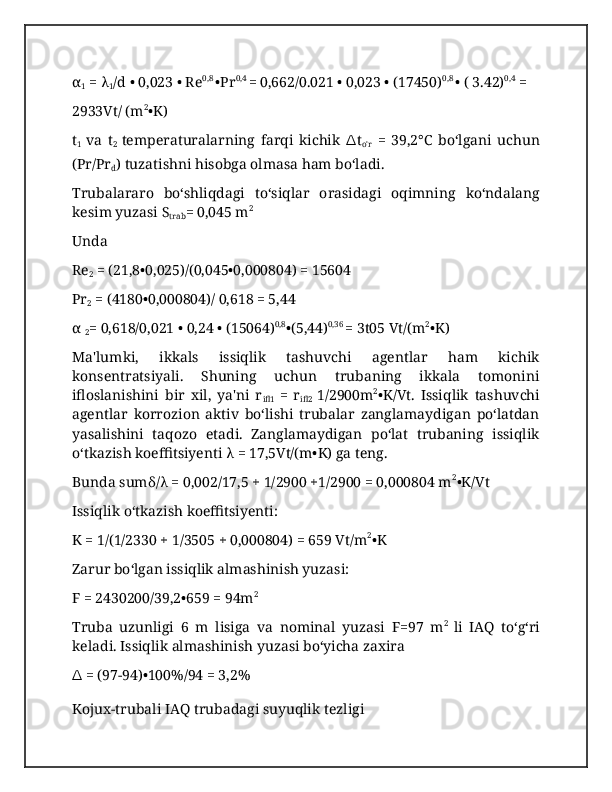

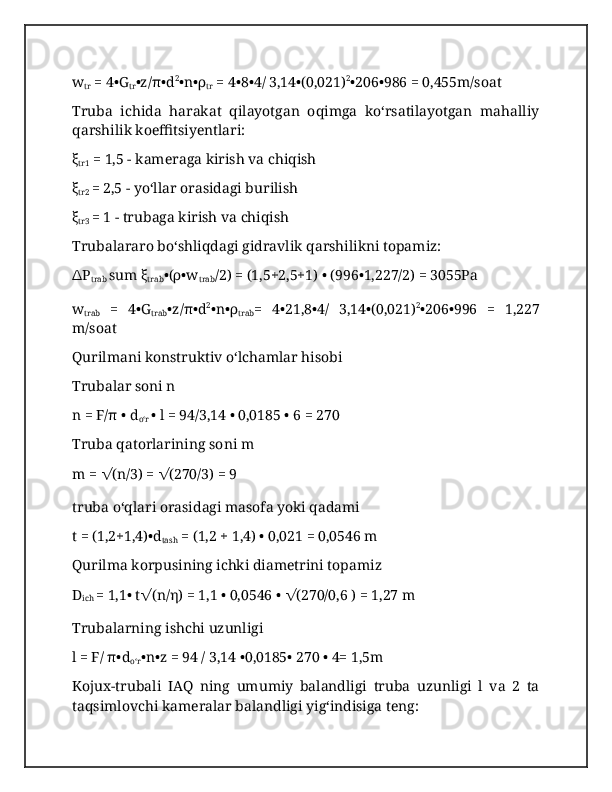

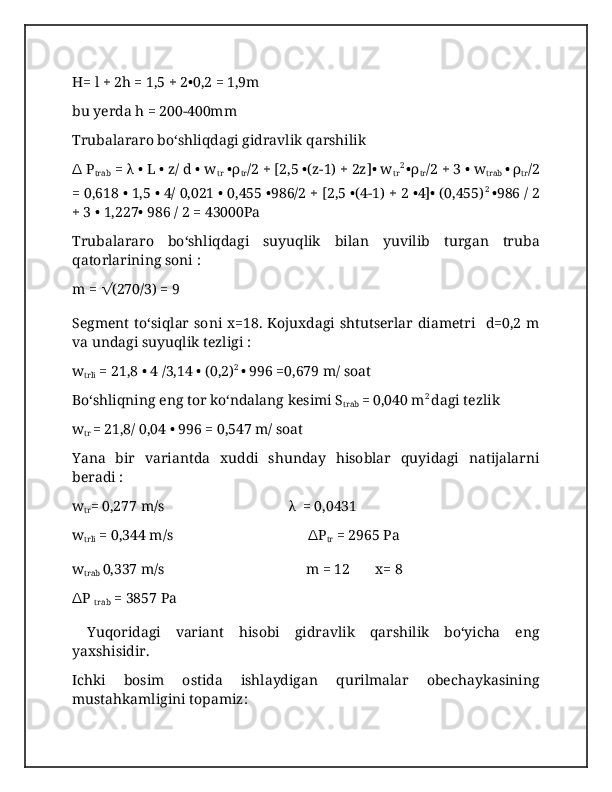

![H= l + 2h = 1,5 + 2•0,2 = 1,9m
bu yerda h = 200-400mm
Trubalararo boʻshliqdagi gidravlik qarshilik
∆ P
trab = λ • L • z/ d • w
tr •ρ
tr /2 + [2,5 •(z-1) + 2z]• w
tr 2
•ρ
tr /2 + 3 • w
trab • ρ
tr /2
= 0,618 • 1,5 • 4/ 0,021 • 0,455 •986/2 + [2,5 •(4-1) + 2 •4]• (0,455) 2
•986 / 2
+ 3 • 1,227• 986 / 2 = 43000Pa
Trubalararo boʻshliqdagi suyuqlik bilan yuvilib turgan truba
qatorlarining soni :
m = √ (270/3) = 9
Segment toʻsiqlar soni x=18. Kojuxdagi shtutserlar diametri d=0,2 m
va undagi suyuqlik tezligi :
w
trli = 21,8 • 4 /3,14 • (0,2) 2
• 996 =0,679 m/ soat
Boʻshliqning eng tor koʻndalang kesimi S
trab = 0,040 m 2
dagi tezlik
w
tr = 21,8/ 0,04 • 996 = 0,547 m/ soat
Yana bir variantda xuddi shunday hisoblar quyidagi natijalarni
beradi :
w
tr = 0,277 m/s λ = 0,0431
w
trli = 0,344 m/s ∆ P
tr = 2965 Pa
w
trab 0,337 m/s m = 12 x= 8
∆ P
trab = 3857 Pa
Yuqoridagi variant hisobi gidravlik qarshilik boʻyicha eng
yaxshisidir.
Ichki bosim ostida ishlaydigan qurilmalar obechaykasining
mustahkamligini topamiz:](https://docx.uz/documents/9542f1f2-7353-47c2-b4fb-f6790008a9a8/page_23.png?v=1)

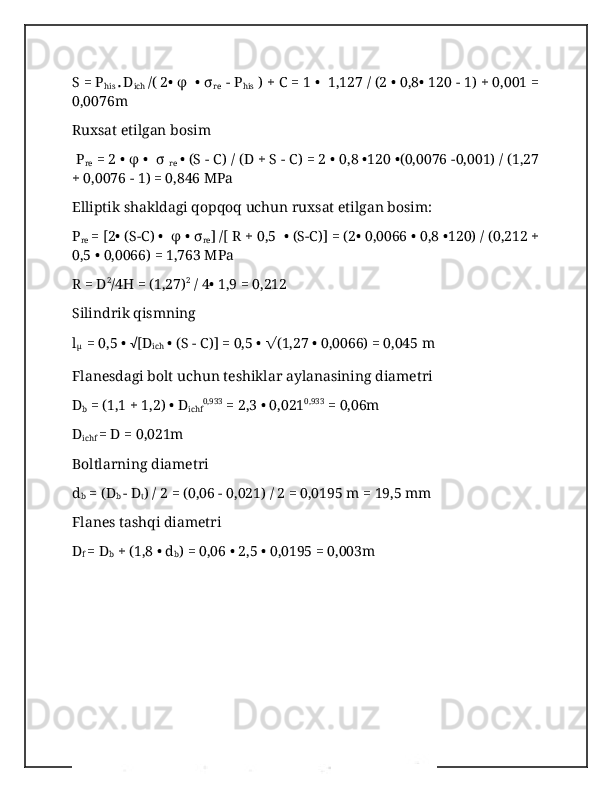

![S = P
his • D
ich /( 2• φ • σ
re - P
his ) + C = 1 • 1,127 / (2 • 0,8• 120 - 1) + 0,001 =
0,0076m
Ruxsat etilgan bosim
P
re = 2 • φ • σ
re • (S - C) / (D + S - C) = 2 • 0,8 •120 •(0,0076 -0,001) / (1,27
+ 0,0076 - 1) = 0,846 MPa
Elliptik shakldagi qopqoq uchun ruxsat etilgan bosim:
P
re = [2• (S-C) • φ • σ
re ] /[ R + 0,5 • (S-C)] = (2• 0,0066 • 0,8 •120) / (0,212 +
0,5 • 0,0066) = 1,763 MPa
R = D 2
/4H = (1,27) 2
/ 4• 1,9 = 0,212
Silindrik qismning
l
μ = 0,5 • √ [D
ich • (S - C)] = 0,5 • √ (1,27 • 0,0066) = 0,045 m
Flanesdagi bolt uchun teshiklar aylanasining diametri
D
b = (1,1 + 1,2) • D
ichf 0,933
= 2,3 • 0,021 0,933
= 0,06m
D
ichf = D = 0,021m
Boltlarning diametri
d
b = (D
b - D
t ) / 2 = (0,06 - 0,021) / 2 = 0,0195 m = 19,5 mm
Flanes tashqi diametri
D
f = D
b + (1,8 • d
b ) = 0,06 • 2,5 • 0,0195 = 0,003m](https://docx.uz/documents/9542f1f2-7353-47c2-b4fb-f6790008a9a8/page_24.png?v=1)
