Haroratni o’lchash tizimlari

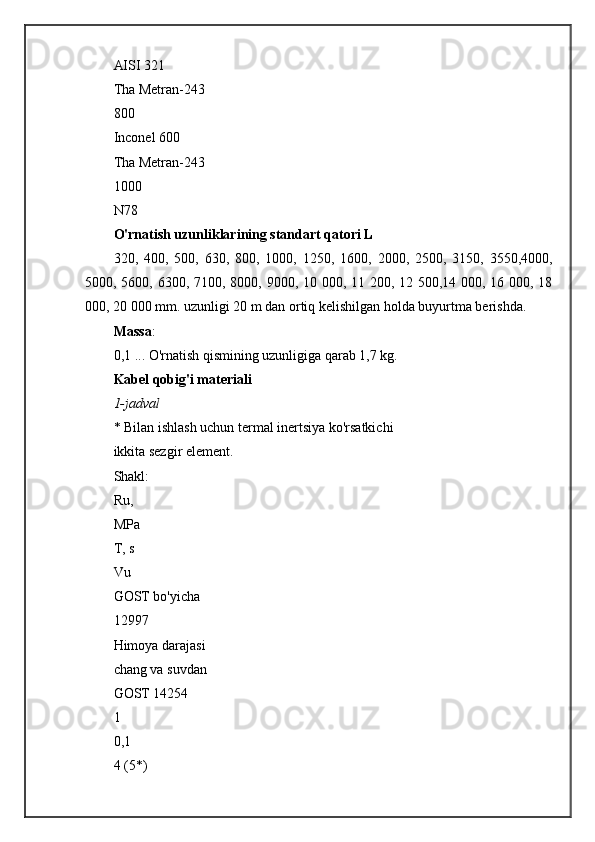

AISI 321
Tha Metran-243
800
Inconel 600
Tha Metran-243
1000
N78
O'rnatish uzunliklarining standart qatori L
320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150, 3550,4000,
5000, 5600, 6300, 7100, 8000, 9000, 10 000, 11 200, 12 500,14 000, 16 000, 18
000, 20 000 mm. uzunligi 20 m dan ortiq kelishilgan holda buyurtma berishda.
Massa :
0,1 ... O'rnatish qismining uzunligiga qarab 1,7 kg.
Kabel qobig'i materiali
1-jadval
* Bilan ishlash uchun termal inertsiya ko'rsatkichi
ikkita sezgir element.
Shakl:
Ru,
MPa
T, s
Vu
GOST bo'yicha
12997
Himoya darajasi
chang va suvdan
GOST 14254
1
0,1
4 (5*)

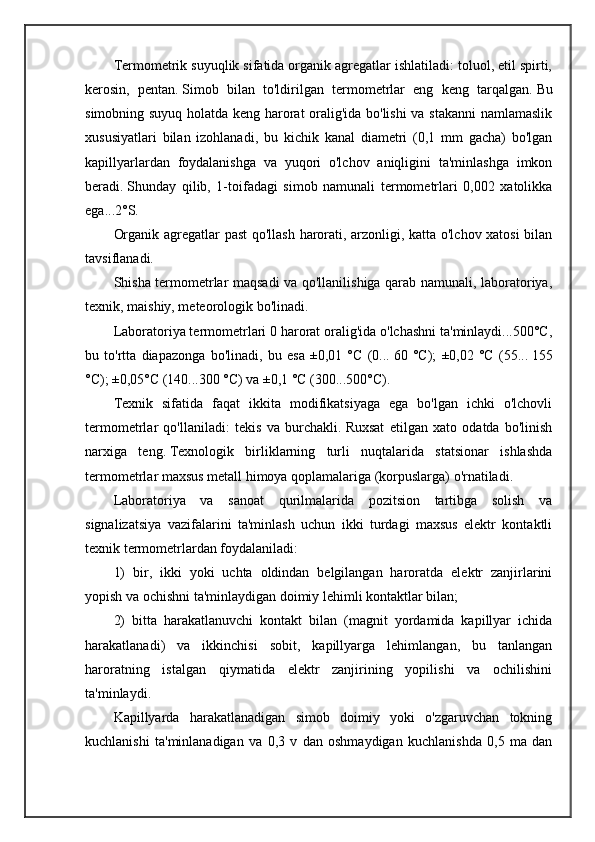

Termometrik suyuqlik sifatida organik agregatlar ishlatiladi: toluol, etil spirti,
kerosin, pentan. Simob bilan to'ldirilgan termometrlar eng keng tarqalgan. Bu
simobning suyuq holatda keng harorat oralig'ida bo'lishi va stakanni namlamaslik
xususiyatlari bilan izohlanadi, bu kichik kanal diametri (0,1 mm gacha) bo'lgan
kapillyarlardan foydalanishga va yuqori o'lchov aniqligini ta'minlashga imkon
beradi. Shunday qilib, 1-toifadagi simob namunali termometrlari 0,002 xatolikka
ega...2°S.
Organik agregatlar past qo'llash harorati, arzonligi, katta o'lchov xatosi bilan
tavsiflanadi.
Shisha termometrlar maqsadi va qo'llanilishiga qarab namunali, laboratoriya,
texnik, maishiy, meteorologik bo'linadi.
Laboratoriya termometrlari 0 harorat oralig'ida o'lchashni ta'minlaydi...500°C,
bu to'rtta diapazonga bo'linadi, bu esa ±0,01 °C (0... 60 °C); ±0,02 °C (55... 155
°C); ±0,05°C (140...300 °C) va ±0,1 °C (300...500°C).
Texnik sifatida faqat ikkita modifikatsiyaga ega bo'lgan ichki o'lchovli
termometrlar qo'llaniladi: tekis va burchakli. Ruxsat etilgan xato odatda bo'linish
narxiga teng. Texnologik birliklarning turli nuqtalarida statsionar ishlashda
termometrlar maxsus metall himoya qoplamalariga (korpuslarga) o'rnatiladi.
Laboratoriya va sanoat qurilmalarida pozitsion tartibga solish va
signalizatsiya vazifalarini ta'minlash uchun ikki turdagi maxsus elektr kontaktli
texnik termometrlardan foydalaniladi:
1) bir, ikki yoki uchta oldindan belgilangan haroratda elektr zanjirlarini
yopish va ochishni ta'minlaydigan doimiy lehimli kontaktlar bilan;
2) bitta harakatlanuvchi kontakt bilan (magnit yordamida kapillyar ichida
harakatlanadi) va ikkinchisi sobit, kapillyarga lehimlangan, bu tanlangan
haroratning istalgan qiymatida elektr zanjirining yopilishi va ochilishini
ta'minlaydi.
Kapillyarda harakatlanadigan simob doimiy yoki o'zgaruvchan tokning
kuchlanishi ta'minlanadigan va 0,3 v dan oshmaydigan kuchlanishda 0,5 ma dan

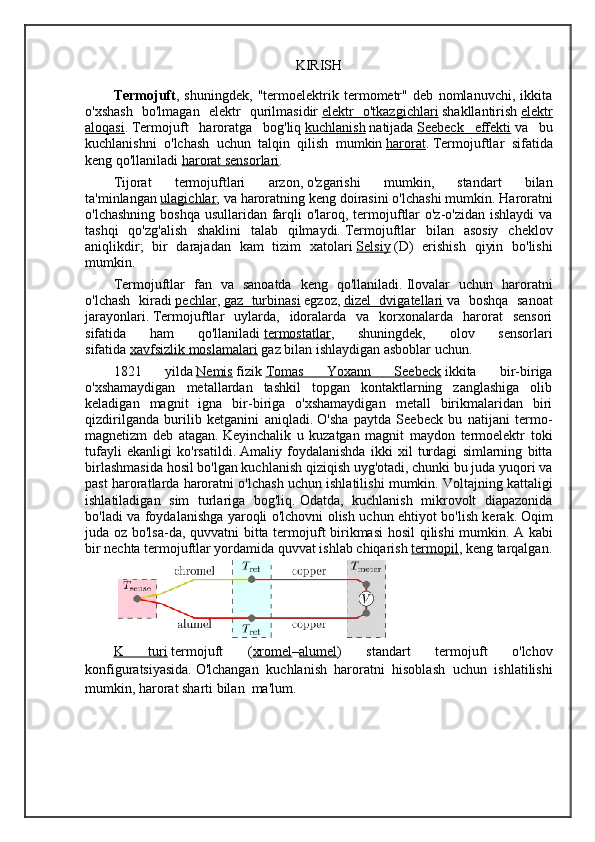

KIRISH
Termojuft , shuningdek, "termoelektrik termometr" deb nomlanuvchi, ikkita
o'xshash bo'lmagan elektr qurilmasidir elektr o'tkazgichlari shakllantirish elektr
aloqasi . Termojuft haroratga bog'liq kuchlanish natijada Seebeck effekti va bu
kuchlanishni o'lchash uchun talqin qilish mumkin harorat . Termojuftlar sifatida
keng qo'llaniladi harorat sensorlari .
Tijorat termojuftlari arzon, o'zgarishi mumkin, standart bilan
ta'minlangan ulagichlar , va haroratning keng doirasini o'lchashi mumkin. Haroratni
o'lchashning boshqa usullaridan farqli o'laroq, termojuftlar o'z-o'zidan ishlaydi va
tashqi qo'zg'alish shaklini talab qilmaydi. Termojuftlar bilan asosiy cheklov
aniqlikdir; bir darajadan kam tizim xatolari Selsiy (D) erishish qiyin bo'lishi
mumkin.
Termojuftlar fan va sanoatda keng qo'llaniladi. Ilovalar uchun haroratni
o'lchash kiradi pechlar , gaz turbinasi egzoz, dizel dvigatellari va boshqa sanoat
jarayonlari. Termojuftlar uylarda, idoralarda va korxonalarda harorat sensori
sifatida ham qo'llaniladi termostatlar , shuningdek, olov sensorlari
sifatida xavfsizlik moslamalari gaz bilan ishlaydigan asboblar uchun.
1821 yilda Nemis fizik Tomas Yoxann Seebeck ikkita bir-biriga
o'xshamaydigan metallardan tashkil topgan kontaktlarning zanglashiga olib
keladigan magnit igna bir-biriga o'xshamaydigan metall birikmalaridan biri
qizdirilganda burilib ketganini aniqladi. O'sha paytda Seebeck bu natijani termo-
magnetizm deb atagan. Keyinchalik u kuzatgan magnit maydon termoelektr toki
tufayli ekanligi ko'rsatildi. Amaliy foydalanishda ikki xil turdagi simlarning bitta
birlashmasida hosil bo'lgan kuchlanish qiziqish uyg'otadi, chunki bu juda yuqori va
past haroratlarda haroratni o'lchash uchun ishlatilishi mumkin. Voltajning kattaligi
ishlatiladigan sim turlariga bog'liq. Odatda, kuchlanish mikrovolt diapazonida
bo'ladi va foydalanishga yaroqli o'lchovni olish uchun ehtiyot bo'lish kerak. Oqim
juda oz bo'lsa-da, quvvatni bitta termojuft birikmasi hosil qilishi mumkin. A kabi
bir nechta termojuftlar yordamida quvvat ishlab chiqarish termopil , keng tarqalgan.
K turi termojuft ( xromel – alumel ) standart termojuft o'lchov
konfiguratsiyasida. O'lchangan kuchlanish haroratni hisoblash uchun ishlatilishi
mumkin , harorat sharti bilan ma'lum.

V1
IP65
2
IP5 Х
3
* 12x18n10t material standart hisoblanadi

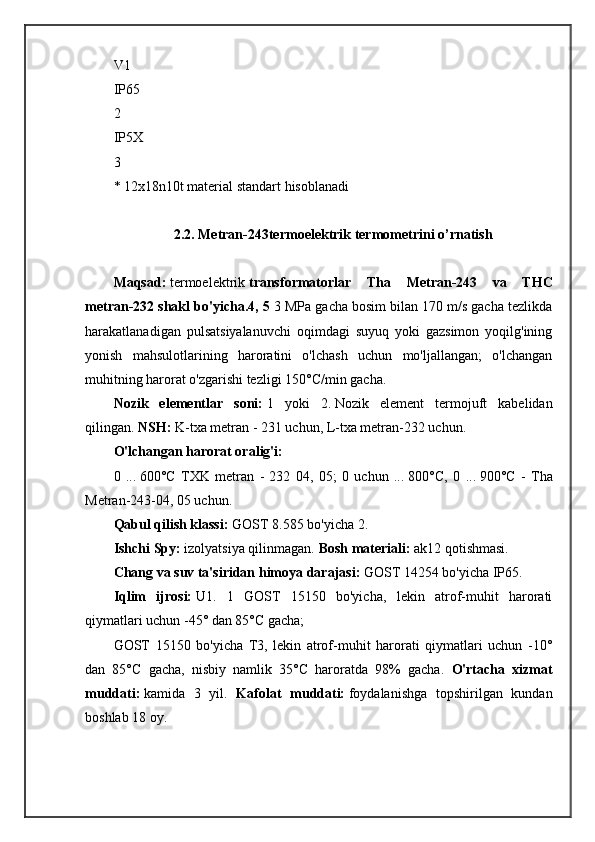

2.2. Metran-243termoelektrik termometrini o’rnatish
Maqsad: termoelektrik transformatorlar Tha Metran-243 va THC
metran-232 shakl bo'yicha.4, 5 3 MPa gacha bosim bilan 170 m/s gacha tezlikda
harakatlanadigan pulsatsiyalanuvchi oqimdagi suyuq yoki gazsimon yoqilg'ining
yonish mahsulotlarining haroratini o'lchash uchun mo'ljallangan; o'lchangan
muhitning harorat o'zgarishi tezligi 150°C/min gacha.
Nozik elementlar soni: 1 yoki 2. Nozik element termojuft kabelidan
qilingan. NSH: K-txa metran - 231 uchun, L-txa metran-232 uchun.
O'lchangan harorat oralig'i:
0 ... 600°C TXK metran - 232 04, 05; 0 uchun ... 800°C, 0 ... 900°C - Tha
Metran-243-04, 05 uchun.
Qabul qilish klassi: GOST 8.585 bo'yicha 2.
Ishchi Spy: izolyatsiya qilinmagan. Bosh materiali: ak12 qotishmasi.
Chang va suv ta'siridan himoya darajasi: GOST 14254 bo'yicha IP65.
Iqlim ijrosi: U1. 1 GOST 15150 bo'yicha, lekin atrof-muhit harorati
qiymatlari uchun -45° dan 85°C gacha;
GOST 15150 bo'yicha T3, lekin atrof-muhit harorati qiymatlari uchun -10°
dan 85°C gacha, nisbiy namlik 35°C haroratda 98% gacha. O'rtacha xizmat
muddati: kamida 3 yil. Kafolat muddati: foydalanishga topshirilgan kundan
boshlab 18 oy.

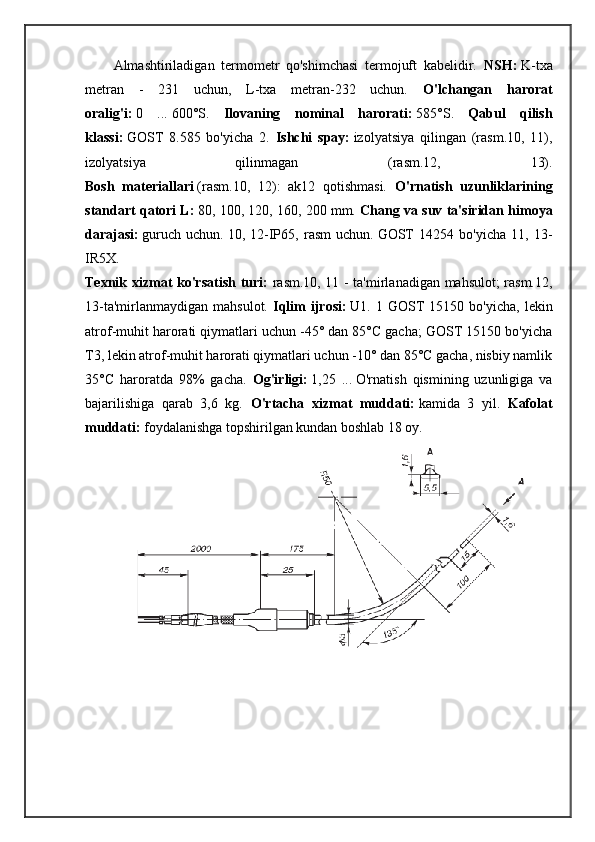

Almashtiriladigan termometr qo'shimchasi termojuft kabelidir. NSH: K-txa
metran - 231 uchun, L-txa metran-232 uchun. O'lchangan harorat
oralig'i: 0 ... 600°S. Ilovaning nominal harorati: 585°S. Qabul qilish
klassi: GOST 8.585 bo'yicha 2. Ishchi spay: izolyatsiya qilingan (rasm.10, 11),
izolyatsiya qilinmagan (rasm.12, 13).
Bosh materiallari (rasm.10, 12): ak12 qotishmasi. O'rnatish uzunliklarining
standart qatori L: 80, 100, 120, 160, 200 mm. Chang va suv ta'siridan himoya
darajasi: guruch uchun. 10, 12-IP65, rasm uchun. GOST 14254 bo'yicha 11, 13-
IR5X.
Texnik xizmat ko'rsatish turi: rasm.10, 11 - ta'mirlanadigan mahsulot; rasm.12,
13-ta'mirlanmaydigan mahsulot. Iqlim ijrosi: U1. 1 GOST 15150 bo'yicha, lekin
atrof-muhit harorati qiymatlari uchun -45° dan 85°C gacha; GOST 15150 bo'yicha
T3, lekin atrof-muhit harorati qiymatlari uchun -10° dan 85°C gacha, nisbiy namlik
35°C haroratda 98% gacha. Og'irligi: 1,25 ... O'rnatish qismining uzunligiga va
bajarilishiga qarab 3,6 kg. O'rtacha xizmat muddati: kamida 3 yil. Kafolat
muddati: foydalanishga topshirilgan kundan boshlab 18 oy.

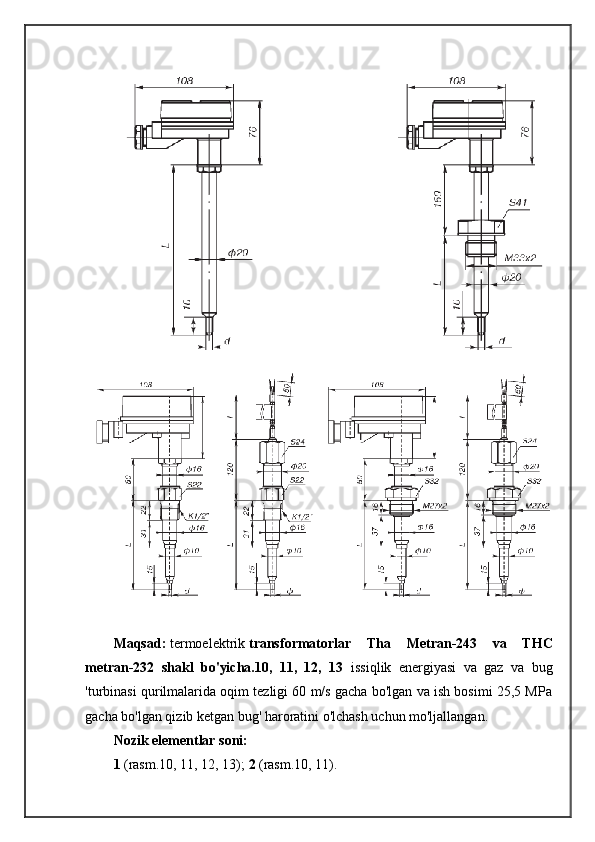

Maqsad: termoelektrik transformatorlar Tha Metran-243 va THC
metran-232 shakl bo'yicha.10, 11, 12, 13 issiqlik energiyasi va gaz va bug
'turbinasi qurilmalarida oqim tezligi 60 m/s gacha bo'lgan va ish bosimi 25,5 MPa
gacha bo'lgan qizib ketgan bug' haroratini o'lchash uchun mo'ljallangan.
Nozik elementlar soni:
1 (rasm.10, 11, 12, 13); 2 (rasm.10, 11).

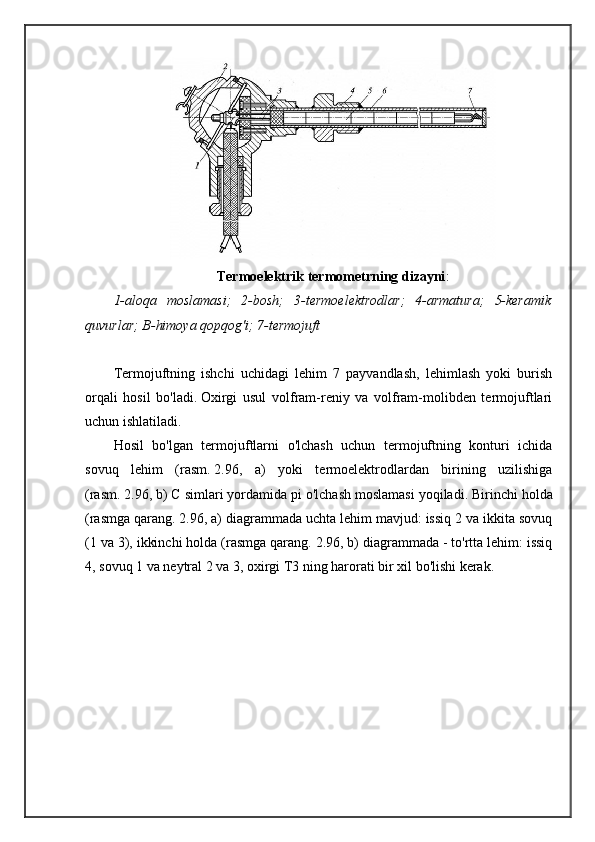

Termoelektrik termometrning dizayni :
1-aloqa moslamasi; 2-bosh; 3-termoelektrodlar; 4-armatura; 5-keramik
quvurlar; B-himoya qopqog'i; 7-termojuft
Termojuftning ishchi uchidagi lehim 7 payvandlash, lehimlash yoki burish
orqali hosil bo'ladi. Oxirgi usul volfram-reniy va volfram-molibden termojuftlari
uchun ishlatiladi.

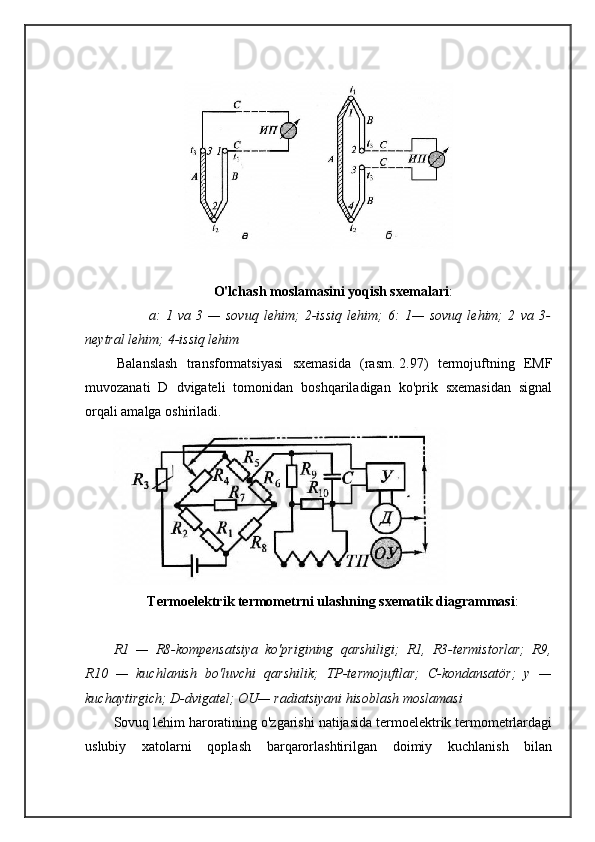

Hosil bo'lgan termojuftlarni o'lchash uchun termojuftning konturi ichida
sovuq lehim (rasm. 2.96, a) yoki termoelektrodlardan birining uzilishiga
(rasm. 2.96, b) C simlari yordamida pi o'lchash moslamasi yoqiladi. Birinchi holda
(rasmga qarang. 2.96, a) diagrammada uchta lehim mavjud: issiq 2 va ikkita sovuq
(1 va 3), ikkinchi holda (rasmga qarang. 2.96, b) diagrammada - to'rtta lehim: issiq
4, sovuq 1 va neytral 2 va 3, oxirgi T3 ning harorati bir xil bo'lishi kerak.

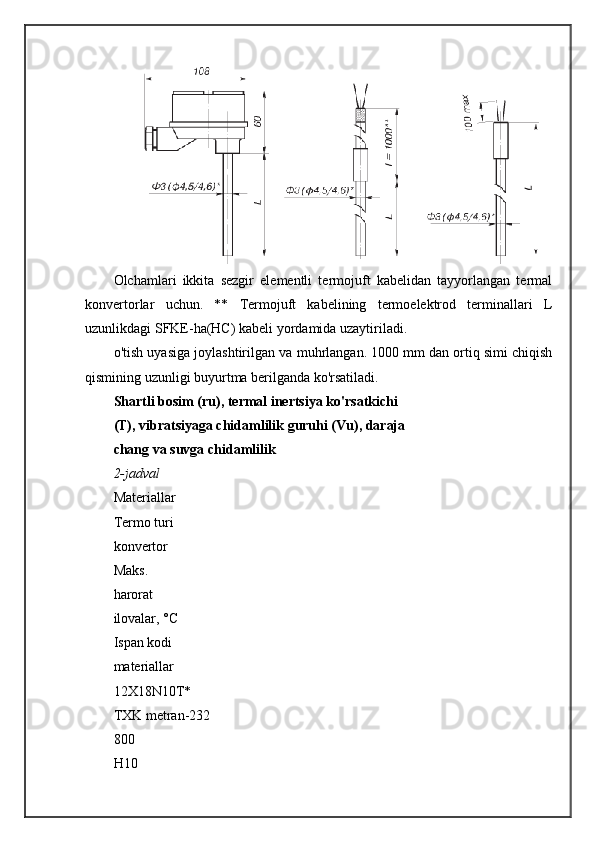

Olchamlari ikkita sezgir elementli termojuft kabelidan tayyorlangan termal
konvertorlar uchun. ** Termojuft kabelining termoelektrod terminallari L
uzunlikdagi SFKE-ha(HC) kabeli yordamida uzaytiriladi.
o'tish uyasiga joylashtirilgan va muhrlangan. 1000 mm dan ortiq simi chiqish
qismining uzunligi buyurtma berilganda ko'rsatiladi.
Shartli bosim (ru), termal inertsiya ko'rsatkichi
(T), vibratsiyaga chidamlilik guruhi (Vu), daraja
chang va suvga chidamlilik
2-jadval
Materiallar
Termo turi
konvertor
Maks.
harorat
ilovalar, °C
Ispan kodi
materiallar
12X18N10T*
TXK metran-232
800
H10

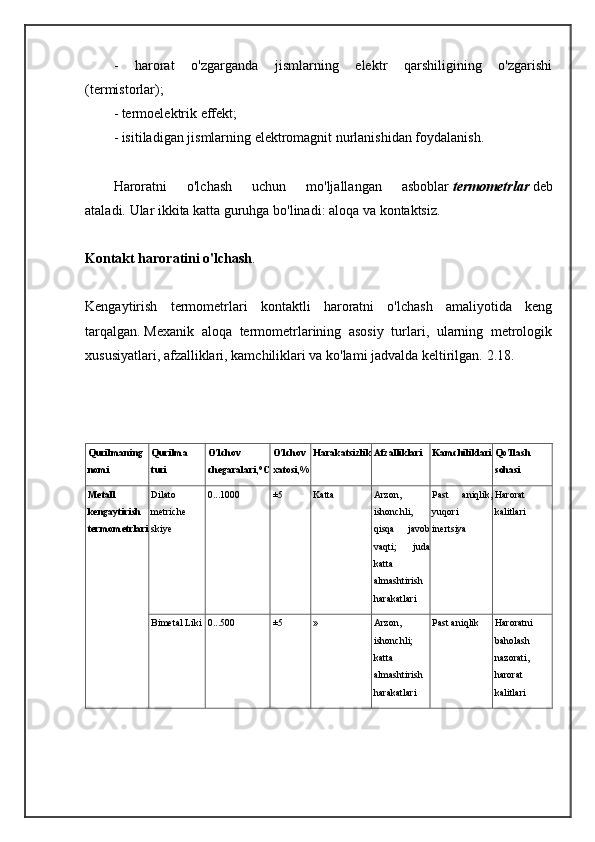

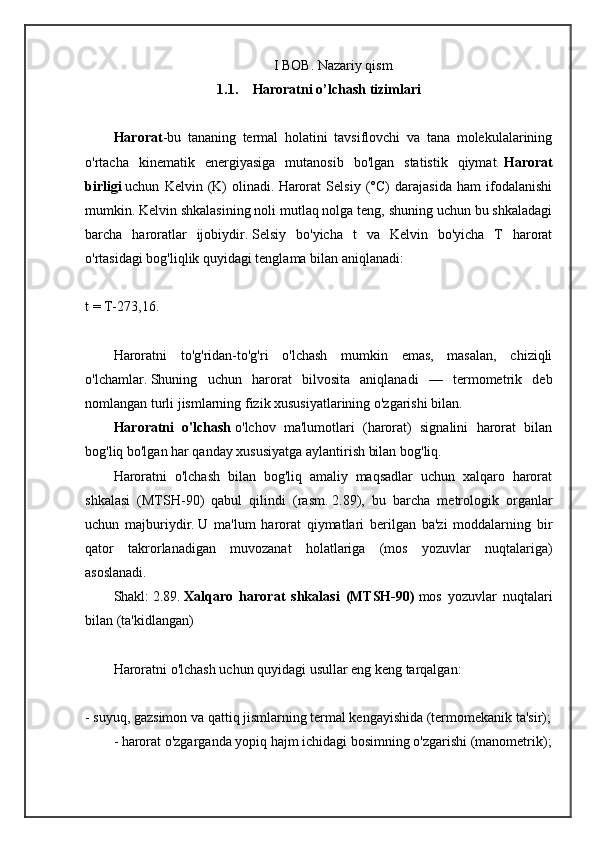

- harorat o'zgarganda jismlarning elektr qarshiligining o'zgarishi
(termistorlar);
- termoelektrik effekt;
- isitiladigan jismlarning elektromagnit nurlanishidan foydalanish.
Haroratni o'lchash uchun mo'ljallangan asboblar termometrlar deb
ataladi. Ular ikkita katta guruhga bo'linadi: aloqa va kontaktsiz.
Kontakt haroratini o'lchash .

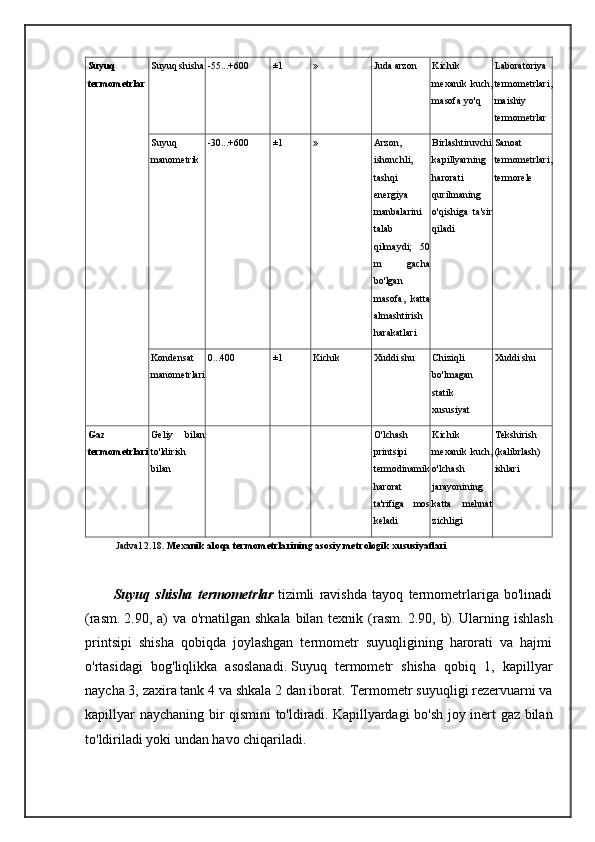

Kengaytirish termometrlari kontaktli haroratni o'lchash amaliyotida keng
tarqalgan. Mexanik aloqa termometrlarining asosiy turlari, ularning metrologik
xususiyatlari, afzalliklari, kamchiliklari va ko'lami jadvalda keltirilgan. 2.18.

Qurilmaning
nomi Qurilma
turi O'lchov
chegaralari,°C O'lchov
xatosi,% Harakatsizlik Afzalliklari Kamchiliklari Qo'llash
sohasi
Metall
kengaytirish
termometrlari Dilato
metriche
skiye 0...1000 ±5 Katta Arzon,
ishonchli,
qisqa javob
vaqti; juda
katta
almashtirish
harakatlari Past aniqlik,
yuqori
inertsiya Harorat
kalitlari
Bimetal Liki 0...500 ±5 » Arzon,
ishonchli;
katta
almashtirish
harakatlari Past aniqlik Haroratni
baholash
nazorati,
harorat
kalitlari

oziqlanadigan termos qarshilikli ko'prik sxemalarini qo'llash orqali amalga
oshiriladi.

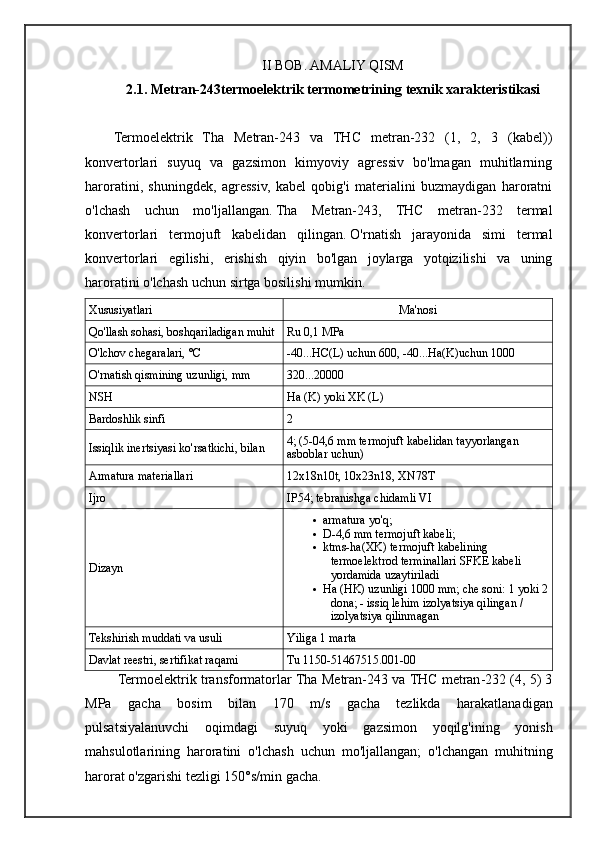

II BOB. AMALIY QISM
2.1. Metran-243termoelektrik termometrining texnik xarakteristikasi
Termoelektrik Tha Metran-243 va THC metran-232 (1, 2, 3 (kabel))
konvertorlari suyuq va gazsimon kimyoviy agressiv bo'lmagan muhitlarning
haroratini, shuningdek, agressiv, kabel qobig'i materialini buzmaydigan haroratni
o'lchash uchun mo'ljallangan. Tha Metran-243, THC metran-232 termal
konvertorlari termojuft kabelidan qilingan. O'rnatish jarayonida simi termal
konvertorlari egilishi, erishish qiyin bo'lgan joylarga yotqizilishi va uning
haroratini o'lchash uchun sirtga bosilishi mumkin.
Xususiyatlari Ma'nosi
Qo'llash sohasi, boshqariladigan muhit Ru 0,1 MPa
O'lchov chegaralari, °C -40...HC(L) uchun 600, -40...Ha(K)uchun 1000
O'rnatish qismining uzunligi, mm 320...20000
NSH Ha (K) yoki XK (L)
Bardoshlik sinfi 2
Issiqlik inertsiyasi ko'rsatkichi, bilan 4; (5-04,6 mm termojuft kabelidan tayyorlangan
asboblar uchun)
Armatura materiallari 12x18n10t, 10x23n18, XN78T
Ijro IP54; tebranishga chidamli VI
Dizayn  armatura yo'q;
 D-4,6 mm termojuft kabeli;
 ktms-ha(XK) termojuft kabelining
termoelektrod terminallari SFKE kabeli
yordamida uzaytiriladi
 Ha (HK) uzunligi 1000 mm; che soni: 1 yoki 2
dona; - issiq lehim izolyatsiya qilingan /
izolyatsiya qilinmagan
Tekshirish muddati va usuli Yiliga 1 marta
Davlat reestri, sertifikat raqami Tu 1150-51467515.001-00

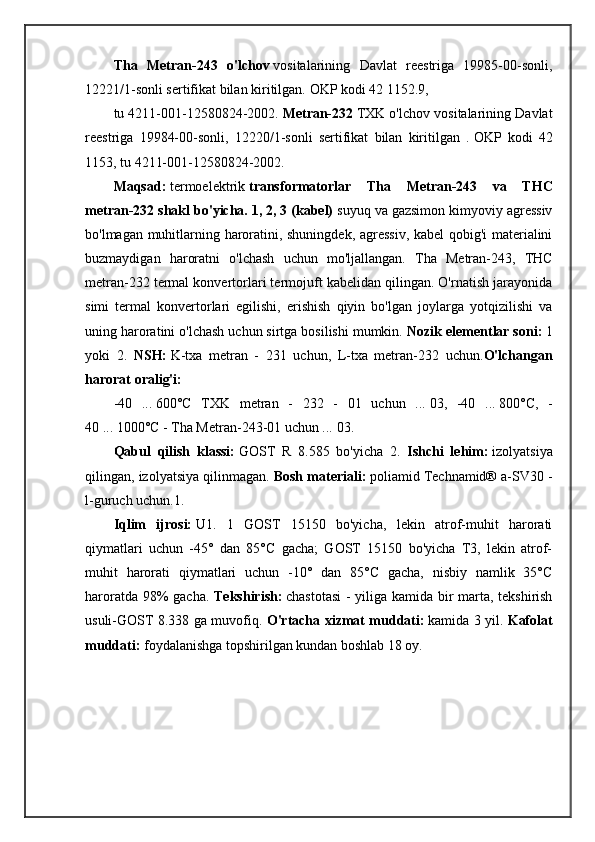

Termoelektrik transformatorlar Tha Metran -243 va THC metran -232 (4, 5) 3
MPa gacha bosim bilan 170 m / s gacha tezlikda harakatlanadigan
pulsatsiyalanuvchi oqimdagi suyuq yoki gazsimon yoqilg ' ining yonish
mahsulotlarining haroratini o ' lchash uchun mo ' ljallangan ; o ' lchangan muhitning
harorat o ' zgarishi tezligi 150° s / min gacha .

Turli muammolarni hal qilish uchun qarshilik termometrlari mos yozuvlar,
namunaviy va ishchilarga bo'linadi, ular o'z navbatida laboratoriya va texnikaga
bo'linadi.
1.2. Termoelektrik termometrlarning ishlash prinsipi va turlari
Termoelektrik termometrlar termojuft, himoya qopqog'i va biriktiruvchi
boshdan iborat bo'lib, ular sezgir elementning termoelektrik xususiyatlariga
asoslanadi.
Termoelektrik usulning mohiyati ikkita heterojen o'tkazgichning (masalan,
xromel — kopel) birikmasida elektromotor kuchning paydo bo'lishidan iborat
bo'lib, uning harorati ikkinchi terminallarning haroratidan farq
qiladi. Termoedsning bitta T2 haroratiga bog'liqligini olish uchun T1 harorati
doimiy darajada, odatda 0 yoki +20 °C da saqlanishi kerak.o'lchangan muhitga
joylashtirilgan lehim termojuftning issiq yoki ishlaydigan uchi deb ataladi va
harorati doimiy bo'lgan lehim sovuq yoki bo'sh uchi deb ataladi.
Termoelektrik haroratni o'lchash usulining sezgirligini oshirish uchun ba'zi
hollarda termobatareya ishlatiladi: bir nechta ketma — ket ulangan termojuftlar,
ularning ishchi uchlari T2 haroratda, bo'sh uchlari esa ma'lum va doimiy T1
haroratda.
Termoelektrik termometrlarning asosiy metrologik xususiyatlari, ularning
sxematik diagrammalari, afzalliklari, kamchiliklari va ko'lami uchun jadvalga
qarang. 2.19.
Termojuft (TP) sifatida eng ko'p ishlatiladigan materiallar kombinatsiyasi
yuqori qiymat ishlab chiqilgan termal EMF, har xil haroratdagi
xarakteristikalarning barqarorligi, termoedsning takrorlanuvchanligi va haroratga
chiziqli bog'liqligi, texnologik ishlov berish va lehim ishlab chiqarish qulayligi,
ya'ni: xromel - kopel (TBP)[AJ], xromel-alyuminiy (TXK)[L], platinorodiy-platina
(Tha) [K], volfram-reniy (Tnn) [S] va boshqalar.kvadrat qavslarda
transformatsiyaning nominal statistik xususiyatlarining belgilari ko'rsatilgan. Eng

MUNDARIJA
KIRISH……………………………………………………………….…………….
I BOB NAZARIY QISM………………………………………………………...
1.1. Haroratni o’lchash tizimlari……………..……………………………….
1.2. Termoelektrik termometrlarning ishlash prinsipi va
turlari………………
1.3. Metran-243termoelektrik termometrining tuzilishi ……............................
1.4. Metran-243termoelektrik termometrining tuzilishi
rlari………………….
II BOB AMALIY QISM………………………………………………………….
2.1 Metran-243termoelektrik termometrining texnik xarakteristikasi……….
2.2 Metran-243termoelektrik termometrini o’rnatish ……………………….
XULOSA……………………………………………………………........................
ADABIYOTLAR RO’YXATI …………………………………………………….
Ilovalar ………………………………………………………………………………

Suyuq
termometrlar Suyuq shisha -55...+600 ±1 » Juda arzon Kichik
mexanik kuch,
masofa yo'q Laboratoriya
termometrlari,
maishiy
termometrlar
Suyuq
manometrik -30...+600 ±1 » Arzon,
ishonchli,
tashqi
energiya
manbalarini
talab
qilmaydi; 50
m gacha
bo'lgan
masofa, katta
almashtirish
harakatlari Birlashtiruvchi
kapillyarning
harorati
qurilmaning
o'qishiga ta'sir
qiladi Sanoat
termometrlari,
termorele
Kondensat
manometrlari 0...400 ±1 Kichik Xuddi shu Chiziqli
bo'lmagan
statik
xususiyat Xuddi shu
Gaz
termometrlari Geliy bilan
to'ldirish
bilan O'lchash
printsipi
termodinamik
harorat
ta'rifiga mos
keladi Kichik
mexanik kuch,
o'lchash
jarayonining
katta mehnat
zichligi Tekshirish
(kalibrlash)
ishlari
Jadval 2.18. Mexanik aloqa termometrlarining asosiy metrologik xususiyatlari
Suyuq shisha termometrlar tizimli ravishda tayoq termometrlariga bo'linadi
(rasm. 2.90, a) va o'rnatilgan shkala bilan texnik (rasm. 2.90, b). Ularning ishlash
printsipi shisha qobiqda joylashgan termometr suyuqligining harorati va hajmi
o'rtasidagi bog'liqlikka asoslanadi. Suyuq termometr shisha qobiq 1, kapillyar
naycha 3, zaxira tank 4 va shkala 2 dan iborat. Termometr suyuqligi rezervuarni va
kapillyar naychaning bir qismini to'ldiradi. Kapillyardagi bo'sh joy inert gaz bilan
to'ldiriladi yoki undan havo chiqariladi.

O'lchash moslamasini yoqish sxemalari :
a: 1 va 3 — sovuq lehim; 2-issiq lehim; 6: 1— sovuq lehim; 2 va 3-
neytral lehim; 4-issiq lehim
Balanslash transformatsiyasi sxemasida (rasm. 2.97) termojuftning EMF
muvozanati D dvigateli tomonidan boshqariladigan ko'prik sxemasidan signal
orqali amalga oshiriladi.
Termoelektrik termometrni ulashning sxematik diagrammasi :
R1 — R8-kompensatsiya ko'prigining qarshiligi; R1, R3-termistorlar; R9,
R10 — kuchlanish bo'luvchi qarshilik; TP-termojuftlar; C-kondansatör; y —
kuchaytirgich; D-dvigatel; OU— radiatsiyani hisoblash moslamasi
Sovuq lehim haroratining o'zgarishi natijasida termoelektrik termometrlardagi
uslubiy xatolarni qoplash barqarorlashtirilgan doimiy kuchlanish bilan

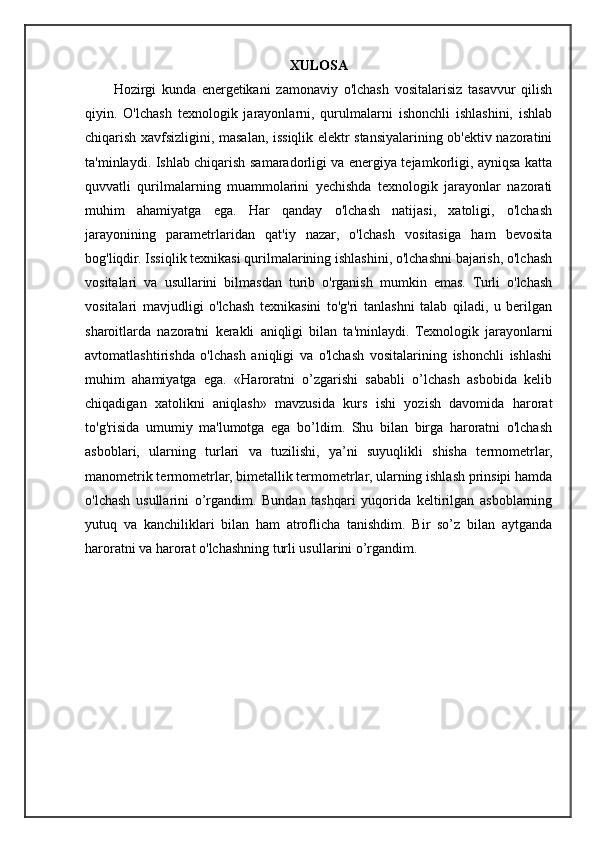

XULOSA
Hozirgi kunda energetikani zamonaviy o'lchash vositalarisiz tasavvur qilish
qiyin. O'lchash texnologik jarayonlarni, qurulmalarni ishonchli ishlashini, ishlab
chiqarish xavfsizligini, masalan, issiqlik elektr stansiyalarining ob'ektiv nazoratini
ta'minlaydi. Ishlab chiqarish samaradorligi va energiya tejamkorligi, ayniqsa katta
quvvatli qurilmalarning muammolarini yechishda texnologik jarayonlar nazorati
muhim ahamiyatga ega. Har qanday o'lchash natijasi, xatoligi, o'lchash
jarayonining parametrlaridan qat'iy nazar, o'lchash vositasiga ham bevosita
bog'liqdir. Issiqlik texnikasi qurilmalarining ishlashini, o'lchashni bajarish, o'lchash
vositalari va usullarini bilmasdan turib o'rganish mumkin emas. Turli o'lchash
vositalari mavjudligi o'lchash texnikasini to'g'ri tanlashni talab qiladi, u berilgan
sharoitlarda nazoratni kerakli aniqligi bilan ta'minlaydi. Texnologik jarayonlarni
avtomatlashtirishda o'lchash aniqligi va o'lchash vositalarining ishonchli ishlashi
muhim ahamiyatga ega. «Haroratni o’zgarishi sababli o’lchash asbobida kelib
chiqadigan xatolikni aniqlash» mavzusida kurs ishi yozish davomida harorat
to'g'risida umumiy ma'lumotga ega bo’ldim. Shu bilan birga haroratni o'lchash
asboblari, ularning turlari va tuzilishi, ya’ni suyuqlikli shisha termometrlar,
manometrik termometrlar, bimetallik termometrlar, ularning ishlash prinsipi hamda
o'lchash usullarini o’rgandim. Bundan tashqari yuqorida keltirilgan asboblarning
yutuq va kanchiliklari bilan ham atroflicha tanishdim. Bir so’z bilan aytganda
haroratni va harorat o'lchashning turli usullarini o’rgandim.

ADABIYOTLAR RO’YXATI
1. Alan S. Moris, Reza Langari. Measurement and Instrumentation. -UK:
Academic Press, 2016. -697p .
2. Yusupbekov N.R., Muxamedov B.I., G’ulomov Sh.M. Техnologik
jarayonlarni nazorat qilish va avtomatlashtirish. –Тоshkent: O‘qituvchi, 2011. -576
3. Юсупбеков Н.Р., Мухамедов Б.Э., Ғуломов Ш.М. Технологик
жараёнларни бошқариш системалари. –Тошкент: Ўқитувчи. 1997. -704 б.
4. А.В. Калиниченко Справочник инженера по контрольно-
измерительным приборам и автоматике , Учебно-практичекое пособие. -
М.:Инфра-Инженерия, 2016. - 564 с
5. Исакович Р. А. Технологические измерения и приборы. M ., "Недра",
1970. 2.Кремлевский П. P . Расходомеры и счетчики количества.
L .Машиностроение, 1975.
6. Родионов В. D ., Терехов В. A ., Яковлев В. B . Автоматизация
технологических процессов и производств. Москва: Высшая школа, 1989.
7. Клюева А. S . Автоматизация технологических процессов и производств.
M .: ЭНЕРГОАТОМИЗДАТ, 1983.
8. Лутошкин Г. С. Сбор и подготовка нефти, газа и воды. M .: Недра, 1979.
9. Справочник инженера по контрольно-измерительным приборам и
автоматике: М.: "Инфра-Инжиниринг", 2008;
10. Ситдикова И. P ., Каюмова А.И. Технические измерения и приборы:
методическое пособие по подготовке и защите курсовых работ. Ал.етьевск:
Альметьевский государственный нефтяной институт, 2009

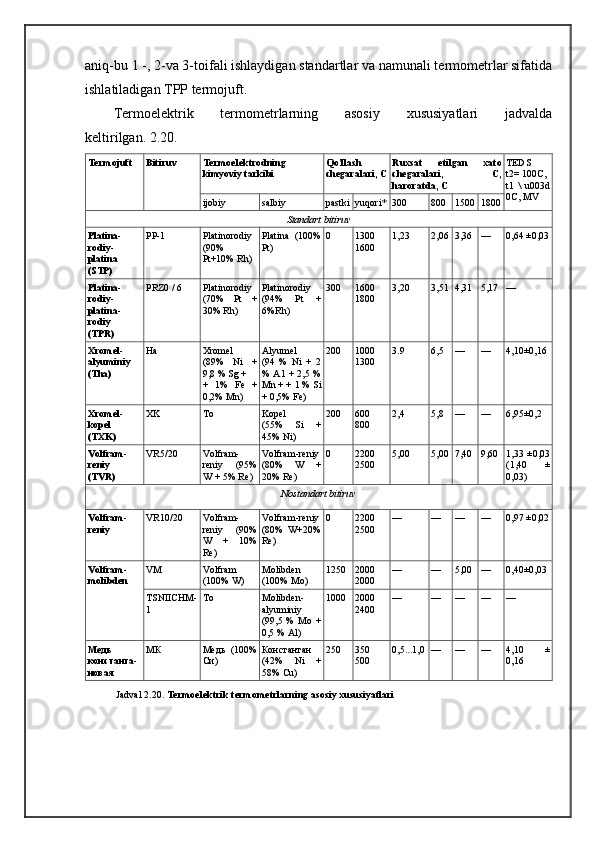

$aniq-bu 1 -, 2-va 3-toifali ishlaydigan standartlar va namunali termometrlar sifatida ishlatiladigan TPP termojuft. Termoelektrik termometrlarning asosiy xususiyatlari jadvalda keltirilgan. 2.20. Termojuft Bitiruv Termoelektrodning kimyoviy tarkibi Qo'llash chegaralari, C Ruxsat etilgan xato chegaralari, C, haroratda, C TEDS t2= 100C, t1 \ u003d 0C, MV ijobiy salbiy pastki yuqori* 300 800 1500 1800 Standart bitiruv Platina- rodiy- platina (STP) PP-1 Platinorodiy (90% Pt+10% Rh) Platina (100% Pt) 0 1300 1600 1,23 2,06 3,36 — 0,64 ±0,03 Platina- rodiy- platina- rodiy (TPR) PRZ0 / 6 Platinorodiy (70% Pt + 30% Rh) Platinorodiy (94% Pt + 6%Rh) 300 1600 1800 3,20 3,51 4,31 5,17 — Xromel- alyuminiy (Tha) Ha Xromel (89% Ni + 9,8 % Sg + + 1% Fe + 0,2% Mn) Alyumel (94 % Ni + 2 % А 1 + 2,5 % Mn + + 1 % Si + 0,5% Fe) 200 1000 1300 3.9 6,5 — — 4,10±0,16 Xromel- kopel (TXK) XK To Kopel (55% Si + 45% Ni) 200 600 800 2,4 5,8 — — 6,95±0,2 Volfram- reniy (TVR) VR5/20 Volfram- reniy (95% W + 5% Re) Volfram-reniy (80% W + 20% Re) 0 2200 2500 5,00 5,00 7,40 9,60 1,33 ±0,03 (1,40 ± 0,03) Nostandart bitiruv Volfram- reniy VR10/20 Volfram- reniy (90% W + 10% Re) Volfram-reniy (80% W+20% Re) 0 2200 2500 — — — — 0,97 ±0,02 Volfram- molibden VM Volfram (100% W) Molibden (100% Mo) 1250 2000 2000 — — 5,00 — 0,40±0,03 TSNIICHM- 1 To Molibden- alyuminiy (99,5 % Mo + 0,5 % Al) 1000 2000 2400 — — — — — Медь константа- новая МК Медь (100% Си) Константан (42% Ni + 58% Cu) 250 350 500 0,5...1,0 — — — 4,10 ± 0,16 Jadval 2.20. Termoelektrik termometrlarning asosiy xususiyatlari$

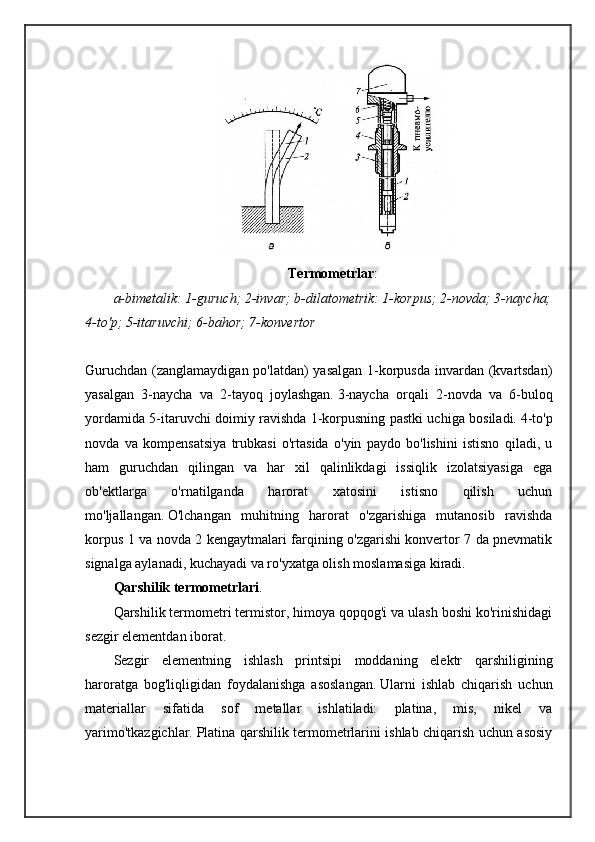

Termometrlar :
a-bimetalik: 1-guruch; 2-invar; b-dilatometrik: 1-korpus; 2-novda; 3-naycha;
4-to'p; 5-itaruvchi; 6-bahor; 7-konvertor
Guruchdan (zanglamaydigan po'latdan) yasalgan 1-korpusda invardan (kvartsdan)
yasalgan 3-naycha va 2-tayoq joylashgan. 3-naycha orqali 2-novda va 6-buloq
yordamida 5-itaruvchi doimiy ravishda 1-korpusning pastki uchiga bosiladi. 4-to'p
novda va kompensatsiya trubkasi o'rtasida o'yin paydo bo'lishini istisno qiladi, u
ham guruchdan qilingan va har xil qalinlikdagi issiqlik izolatsiyasiga ega
ob'ektlarga o'rnatilganda harorat xatosini istisno qilish uchun
mo'ljallangan. O'lchangan muhitning harorat o'zgarishiga mutanosib ravishda
korpus 1 va novda 2 kengaytmalari farqining o'zgarishi konvertor 7 da pnevmatik
signalga aylanadi, kuchayadi va ro'yxatga olish moslamasiga kiradi.
Qarshilik termometrlari .
Qarshilik termometri termistor, himoya qopqog'i va ulash boshi ko'rinishidagi
sezgir elementdan iborat.
Sezgir elementning ishlash printsipi moddaning elektr qarshiligining
haroratga bog'liqligidan foydalanishga asoslangan. Ularni ishlab chiqarish uchun
materiallar sifatida sof metallar ishlatiladi: platina, mis, nikel va
yarimo'tkazgichlar. Platina qarshilik termometrlarini ishlab chiqarish uchun asosiy

Tha Metran-243 o'lchov vositalarining Davlat reestriga 19985-00-sonli,
12221/1-sonli sertifikat bilan kiritilgan. OKP kodi 42 1152.9,
tu 4211-001-12580824-2002. Metran-232 TXK o'lchov vositalarining Davlat
reestriga 19984-00-sonli, 12220/1-sonli sertifikat bilan kiritilgan . OKP kodi 42
1153, tu 4211-001-12580824-2002.
Maqsad: termoelektrik transformatorlar Tha Metran-243 va THC
metran-232 shakl bo'yicha. 1, 2, 3 (kabel) suyuq va gazsimon kimyoviy agressiv
bo'lmagan muhitlarning haroratini, shuningdek, agressiv, kabel qobig'i materialini
buzmaydigan haroratni o'lchash uchun mo'ljallangan. Tha Metran-243, THC
metran-232 termal konvertorlari termojuft kabelidan qilingan. O'rnatish jarayonida
simi termal konvertorlari egilishi, erishish qiyin bo'lgan joylarga yotqizilishi va
uning haroratini o'lchash uchun sirtga bosilishi mumkin. Nozik elementlar soni: 1
yoki 2. NSH: K-txa metran - 231 uchun, L-txa metran-232 uchun. O'lchangan
harorat oralig'i:
-40 ... 600°C TXK metran - 232 - 01 uchun ... 03, -40 ... 800°C, -
40 ... 1000°C - Tha Metran-243-01 uchun ... 03.
Qabul qilish klassi: GOST R 8.585 bo'yicha 2. Ishchi lehim: izolyatsiya
qilingan, izolyatsiya qilinmagan. Bosh materiali: poliamid Technamid® a-SV30 -
l-guruch uchun.1.
Iqlim ijrosi: U1. 1 GOST 15150 bo'yicha, lekin atrof-muhit harorati
qiymatlari uchun -45° dan 85°C gacha; GOST 15150 bo'yicha T3, lekin atrof-
muhit harorati qiymatlari uchun -10° dan 85°C gacha, nisbiy namlik 35°C
haroratda 98% gacha. Tekshirish: chastotasi - yiliga kamida bir marta, tekshirish
usuli-GOST 8.338 ga muvofiq. O'rtacha xizmat muddati: kamida 3 yil. Kafolat
muddati: foydalanishga topshirilgan kundan boshlab 18 oy.

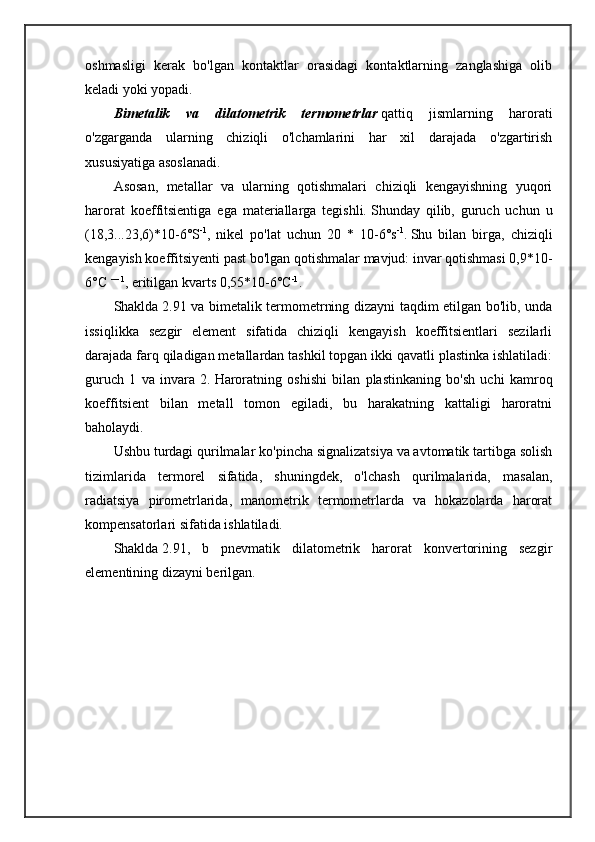

oshmasligi kerak bo'lgan kontaktlar orasidagi kontaktlarning zanglashiga olib
keladi yoki yopadi.
Bimetalik va dilatometrik termometrlar qattiq jismlarning harorati
o'zgarganda ularning chiziqli o'lchamlarini har xil darajada o'zgartirish
xususiyatiga asoslanadi.
Asosan, metallar va ularning qotishmalari chiziqli kengayishning yuqori
harorat koeffitsientiga ega materiallarga tegishli. Shunday qilib, guruch uchun u
(18,3...23,6)*10-6°S -1
, nikel po'lat uchun 20 * 10-6°s -1
. Shu bilan birga, chiziqli
kengayish koeffitsiyenti past bo'lgan qotishmalar mavjud: invar qotishmasi 0,9*10-
6°C — 1
, eritilgan kvarts 0,55*10-6°C -1
.
Shaklda 2.91 va bimetalik termometrning dizayni taqdim etilgan bo'lib, unda
issiqlikka sezgir element sifatida chiziqli kengayish koeffitsientlari sezilarli
darajada farq qiladigan metallardan tashkil topgan ikki qavatli plastinka ishlatiladi:
guruch 1 va invara 2. Haroratning oshishi bilan plastinkaning bo'sh uchi kamroq
koeffitsient bilan metall tomon egiladi, bu harakatning kattaligi haroratni
baholaydi.
Ushbu turdagi qurilmalar ko'pincha signalizatsiya va avtomatik tartibga solish
tizimlarida termorel sifatida, shuningdek, o'lchash qurilmalarida, masalan,
radiatsiya pirometrlarida, manometrik termometrlarda va hokazolarda harorat
kompensatorlari sifatida ishlatiladi.
Shaklda 2.91, b pnevmatik dilatometrik harorat konvertorining sezgir
elementining dizayni berilgan.

materialdir. Germaniy, mis va marganets oksidi, titan va magniy yarimo'tkazgichli
qarshilik termometrlarida sezgir element sifatida ishlatiladi.
Qarshilik termometrlarining asosiy metrologik xususiyatlari, ularning
sxematik diagrammalari, afzalliklari, kamchiliklari va ko'lami jadvalda
keltirilgan. 2.

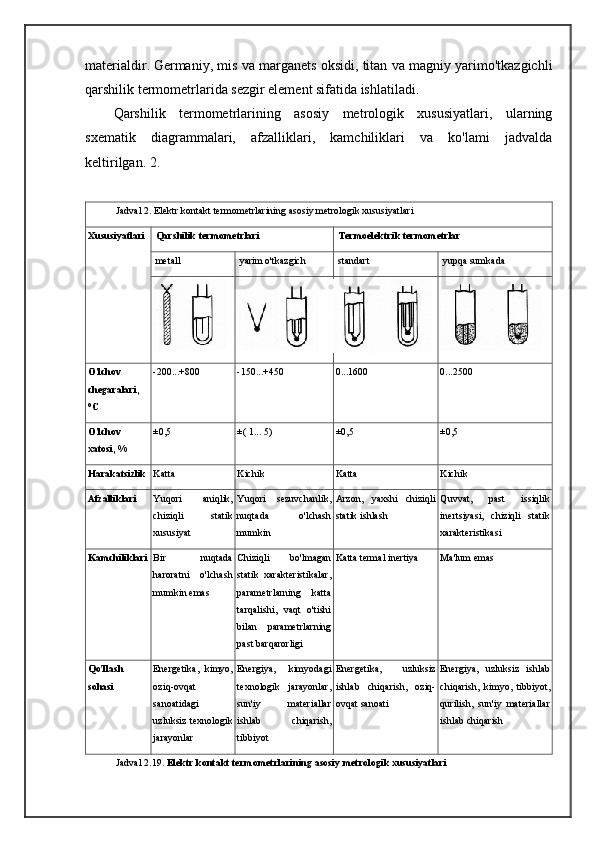

Jadval 2. Elektr kontakt termometrlarining asosiy metrologik xususiyatlari
Xususiyatlari Qarshilik termometrlari Termoelektrik termometrlar
metall yarim o'tkazgich standart yupqa sumkada
O'lchov
chegaralari,
°C -200...+800 -150...+450 0...1600 0...2500
O'lchov
xatosi, % ±0,5 ±( 1... 5) ±0,5 ±0,5
Harakatsizlik Katta Kichik Katta Kichik
Afzalliklari Yuqori aniqlik,
chiziqli statik
xususiyat Yuqori sezuvchanlik,
nuqtada o'lchash
mumkin Arzon, yaxshi chiziqli
statik ishlash Quvvat, past issiqlik
inertsiyasi, chiziqli statik
xarakteristikasi
Kamchiliklari Bir nuqtada
haroratni o'lchash
mumkin emas Chiziqli bo'lmagan
statik xarakteristikalar,
parametrlarning katta
tarqalishi, vaqt o'tishi
bilan parametrlarning
past barqarorligi Katta termal inertiya Ma'lum emas
Qo'llash
sohasi Energetika, kimyo,
oziq-ovqat
sanoatidagi
uzluksiz texnologik
jarayonlar Energiya, kimyodagi
texnologik jarayonlar,
sun'iy materiallar
ishlab chiqarish,
tibbiyot Energetika, uzluksiz
ishlab chiqarish, oziq-
ovqat sanoati Energiya, uzluksiz ishlab
chiqarish, kimyo, tibbiyot,
qurilish, sun'iy materiallar
ishlab chiqarish
Jadval 2.19. Elektr kontakt termometrlarining asosiy metrologik xususiyatlari

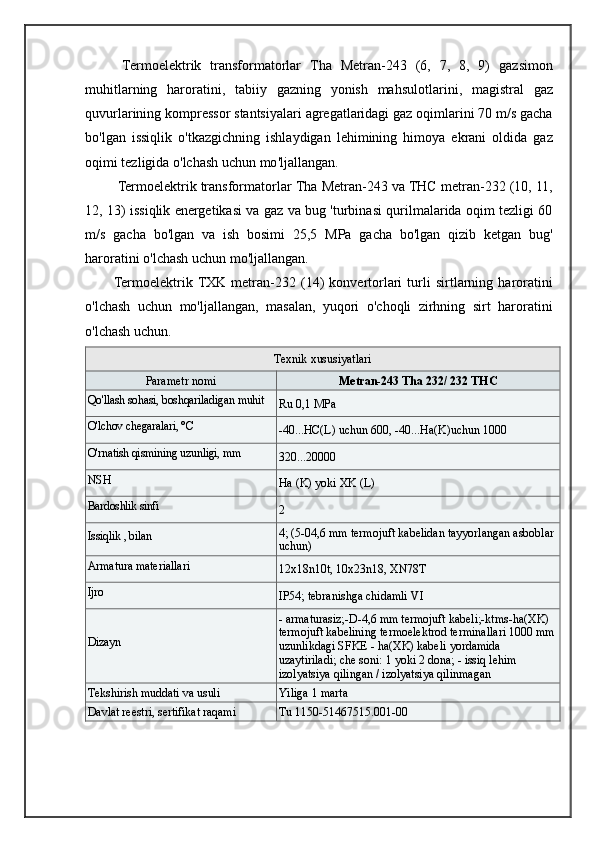

Termoelektrik transformatorlar Tha Metran -243 (6, 7, 8, 9) gazsimon
muhitlarning haroratini , tabiiy gazning yonish mahsulotlarini , magistral gaz
quvurlarining kompressor stantsiyalari agregatlaridagi gaz oqimlarini 70 m / s gacha
bo ' lgan issiqlik o ' tkazgichning ishlaydigan lehimining himoya ekrani oldida gaz
oqimi tezligida o ' lchash uchun mo ' ljallangan .
Termoelektrik transformatorlar Tha Metran -243 va THC metran -232 (10, 11,
12, 13) issiqlik energetikasi va gaz va bug ' turbinasi qurilmalarida oqim tezligi 60
m / s gacha bo ' lgan va ish bosimi 25,5 MPa gacha bo ' lgan qizib ketgan bug '
haroratini o ' lchash uchun mo ' ljallangan .
Termoelektrik TXK metran -232 (14) konvertorlari turli sirtlarning haroratini
o ' lchash uchun mo ' ljallangan , masalan , yuqori o ' choqli zirhning sirt haroratini
o ' lchash uchun .
Texnik xususiyatlari
Parametr nomi Metran-243 Tha 232/ 232 THC
Qo'llash sohasi, boshqariladigan muhit
Ru 0,1 MPa
O'lchov chegaralari, °C
-40...HC(L) uchun 600, -40...Ha(K)uchun 1000
O'rnatish qismining uzunligi, mm
320...20000
NSH
Ha (K) yoki XK (L)
Bardoshlik sinfi
2
Issiqlik , bilan 4; (5-04,6 mm termojuft kabelidan tayyorlangan asboblar
uchun)
Armatura materiallari
12x18n10t, 10x23n18, XN78T
Ijro
IP54; tebranishga chidamli VI
Dizayn - armaturasiz;-D-4,6 mm termojuft kabeli;-ktms-ha(XK)
termojuft kabelining termoelektrod terminallari 1000 mm
uzunlikdagi SFKE - ha(XK) kabeli yordamida
uzaytiriladi; che soni: 1 yoki 2 dona; - issiq lehim
izolyatsiya qilingan / izolyatsiya qilinmagan
Tekshirish muddati va usuli Yiliga 1 marta
Davlat reestri, sertifikat raqami Tu 1150-51467515.001-00

Haroratni o’lchash tizimlari

Купить

Информация о документе

Продавец

Haroratni o’lchash tizimlari
