23 ПродажRotor diskli ekstraktor qurilmasi hisoblansin va loyihasi ishlab chiqilsin. (V=0,002389 m3soat)
![dispersion va dispers fazalar qovushoqliklari.
Yirik tomchilarni erkin cho`kish tezligini hisoblash uchun quyidagi empirik
formuladan foydalanamiz:2≤ Т≤ 70 да Q = (0,75 ⋅T )0,78
Т >70 булганда Q = (22 ⋅T )0,42
bu erda
Q=0,75 +Re
p0,15
T= 4⋅Δ ρ⋅g⋅d2⋅ρ0,15
3⋅σ
P= ρc2⋅σ 3
Δ ρ⋅g⋅μc4
bu erda
- fazalar orasidagi tortishish kuchi.
Parametr T =70 ga teng bo`lsa, bu tomchilarning kritik diametriga mos keladi.
Ushbu formulalar yordamida hisoblash w
o = 5,73 ekanligi kelib chiqadi.
Tomchilarning xarakteristik tezliklarini ushbu formulalardan aniqlaymiz;
(
DC
D )
2
= (
3
4)
2
= 0,562 ; 1−(
D P
D )
2
= 1− (
2
3)
2
= 0,556 ;
(
D C+D P
D )⋅[(
D C− D P
D )
2
+(
h
D )
2
]
0,6
= (
3
4+ 2
3)⋅[(
3
4+ 2
3)
2
+(
1
3)
2
]
0,6
= 0,485
Demak,
= 0,485 va tomchilarning xarakteristik tezliklari quyidagiga teng
bo`ladi:
wхар = α⋅wo=0,485 ⋅5,73 = 2,78 см /с
Bilqillab qolish davridagi fazalarning sohta umumiy tezligi ushbu formuladan
topiladi:](https://docx.uz/documents/25a82b7b-201e-45ea-b06a-b7f4330431b0/page_22.png?v=1)

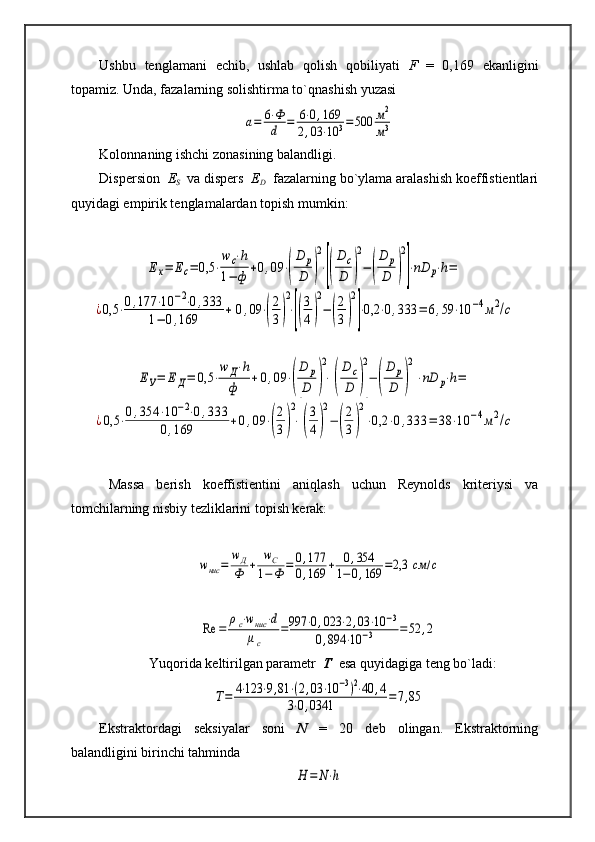

![Ushbu tenglamani echib, ushlab qolish qobiliyati F = 0,169 ekanligini
topamiz. Unda, fazalarning solishtirma to`qnashish yuzasi а= 6⋅Ф
d = 6⋅0,169
2,03 ⋅10 3= 500 м2
м3
Kolonnaning ishchi zonasining balandligi.
Dispersion E
S va dispers E
D fazalarning bo`ylama aralashish koeffistientlari
quyidagi empirik tenglamalardan topish mumkin:
Ех= Ес= 0,5 ⋅
wc⋅h
1− ф +0,09 ⋅(
D p
D )
2
⋅[(
D c
D )
2
−(
D p
D )
2
]⋅nD p⋅h=
¿0,5 ⋅0,177 ⋅10 −2⋅0,333
1− 0,169 + 0,09 ⋅(
2
3)
2
⋅[(
3
4)
2
−(
2
3)
2
]⋅0,2 ⋅0,333 = 6,59 ⋅10 −4м2/с
ЕУ= Е Д= 0,5 ⋅
w Д⋅h
ф +0,09 ⋅(
D p
D )
2
⋅[(
D c
D )
2
− (
D p
D )
2
]⋅nD p⋅h=
¿0,5 ⋅0,354 ⋅10 −2⋅0,333
0,169 +0,09 ⋅(
2
3)
2
⋅[(
3
4)
2
− (
2
3)
2
]⋅0,2 ⋅0,333 = 38 ⋅10 −4м2/с
Massa berish koeffistientini aniqlash uchun Reynolds kriteriysi va
tomchilarning nisbiy tezliklarini topish kerak:
wнис =
wД
Ф +
wC
1−Ф = 0,177
0,169 + 0,354
1−0,169 =2,3 см /с
Re =
ρc⋅wнис ⋅d
μc
=997 ⋅0,023 ⋅2,03 ⋅10 −3
0,894 ⋅10 −3 = 52 ,2
Yuqorida keltirilgan parametr T esa quyidagiga teng bo`ladi:
Т= 4⋅123 ⋅9,81 ⋅(2,03 ⋅10 −3)2⋅40 ,4
3⋅0,0341 =7,85
Ekstraktordagi seksiyalar soni N = 20 deb olingan. Ekstraktorning
balandligini birinchi tahminda
H = N⋅h](https://docx.uz/documents/25a82b7b-201e-45ea-b06a-b7f4330431b0/page_24.png?v=1)

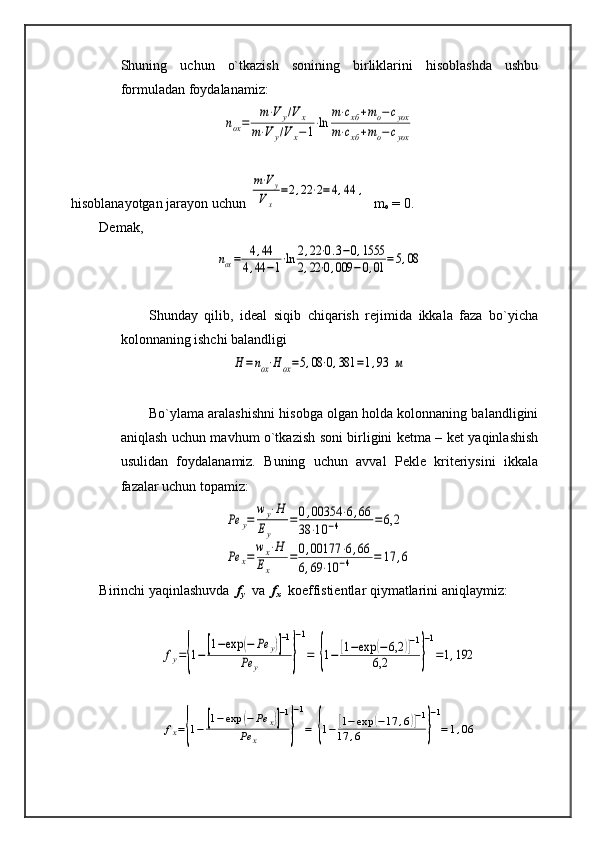

![Shuning uchun o`tkazish sonining birliklarini hisoblashda ushbu
formuladan foydalanamiz:nox=
m⋅V y/Vx
m⋅Vy/V x−1⋅ln
m⋅cxб+mo−cyox
m⋅cxб+mo−cyox
hisoblanayotgan jarayon uchun
m⋅Vy
Vx
=2,22⋅2=4,44 , m
o = 0.
Demak,
nox= 4,44
4,44 −1⋅ln 2,22⋅0.3−0,1555
2,22⋅0,009 −0,01 =5,08
Shunday qilib, ideal siqib chiqarish rejimida ikkala faza bo`yicha
kolonnaning ishchi balandligi
Н= nox⋅Hox=5,08⋅0,381 =1,93 м
Bo`ylama aralashishni hisobga olgan holda kolonnaning balandligini
aniqlash uchun mavhum o`tkazish soni birligini ketma – ket yaqinlashish
usulidan foydalanamiz. Buning uchun avval Pekle kriteriysini ikkala
fazalar uchun topamiz:
Pe y=
wy⋅H
Ey
=0,00354 ⋅6,66
38 ⋅10 −4 =6,2
Pe x=
wx⋅H
Ex
=0,00177 ⋅6,66
6,69 ⋅10 −4 = 17 ,6
Birinchi yaqinlashuvda f
y va f
x koeffistientlar qiymatlarini aniqlaymiz:
fy={1− [1−exp (− Pe y)]−1
Pe y }
−1
= {1− [1−exp (−6,2 )]−1
6,2 }
−1
=1,192
fx={1− [1− exp (− Pe x)]−1
Pe x }
−1
= {1− [1−exp (−17 ,6)]−1
17 ,6 }
−1
=1,06](https://docx.uz/documents/25a82b7b-201e-45ea-b06a-b7f4330431b0/page_26.png?v=1)
![Olingan natijalar ushbu formulagaН ох
'= Н ох+ ЕД
w x⋅fx
+(
V x
m⋅V y)⋅(
Еy
w y⋅fy)= 0,381 +660 ⋅10 −9
0,00177 ⋅1,06 +0,2252 38 ⋅10 −4
0,00354 ⋅1,192 = 0,941
m bu erda
Vx
m⋅Vy
= 1
2,22 ⋅2=0,2252
Hох'=0,941 м
g’iymatga kolonnaning
Н = H ох'⋅nox= 0,941 ⋅5,08 = 4,78 м
balandligi to`g`ri keladi. ¥isoblash natijasida olingan N va
Нохi lar yordamida
Pekle kriteriysi, f
y va f
x koeffistientlarning anig’rog’ g’iymatlarini topamiz:
Ре у=0,00354 ⋅4,78
38 ⋅10 −4 =4,45
Ре у=0,00177 ⋅4,78
6,69 ⋅10 −4 =12 ,6
fy={1−[1−exp (−Pe y)]
−1
Pe y }
−1
−(1−
Vx
m⋅Vy)⋅
Fy
wy⋅Hoxi=
={1−[1−exp (−4,45 )]−1
4,45 }
−1
−(1−0,2252 )⋅38⋅10 −4
0,00354 ⋅0,941 =0,401
fx={1−[1−exp (− Pe x)]−1
Pe x }
−1
+(1−
Vx
m⋅Vy)⋅
Fx
wx⋅H oxi=
={1−[1−exp (−12 ,6)]−1
12 ,6 }
−1
+(1−0,2252 )⋅6,69⋅10 −4
0,00177 ⋅0,941 =1,4
Ikkinchi ketma-ket yag’inlashuvda zohiriy o’tkazish sonining birligi
g’uyidagi g’iymatga teng bo’ladi:
Нох
i=0,381 + 6,69⋅10 −4
0,00177 ⋅1,4 +0,2252 ⋅38⋅10 −4
0,00354 ⋅0,401 =1,25 м
Hох'=1,25 м
g’iymatida kolonnaning zarur balandligi N = 1,25 5,08 = 6,35 m
ga tengdir.
Hох'
va N larni hisoblashni bir necha marta ushbu parametrlarning oxirgi ikki](https://docx.uz/documents/25a82b7b-201e-45ea-b06a-b7f4330431b0/page_27.png?v=1)

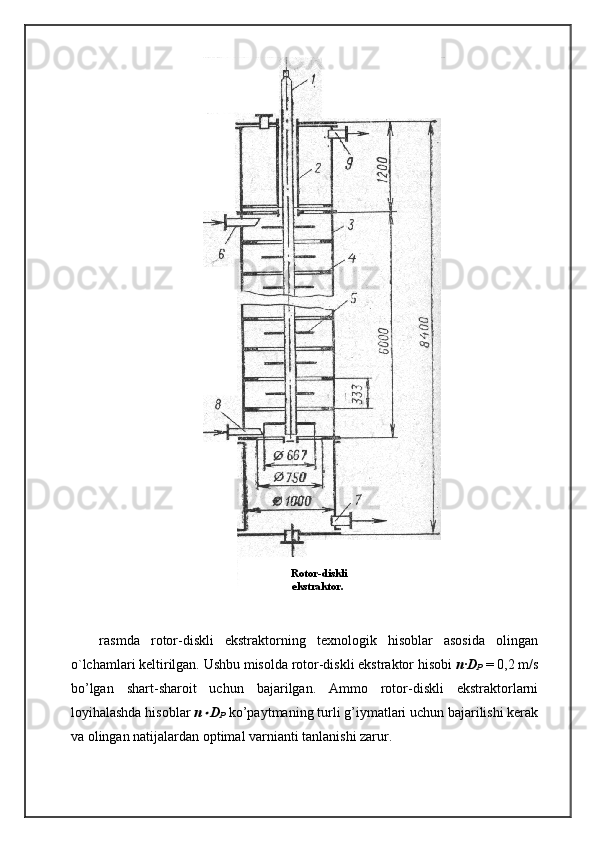

Rotor diskli ekstraktor qurilmasi hisoblansin va loyihasi ishlab chiqilsin. (V=0,002389 m3soat)
-
