Шўртон табиий газни амино-бирикмалар билан тозалаш техноло-гиясини лойиҳалаш. Абсорберни ҳисоблаш. (4.35 млрд м3й)

Sotib olish

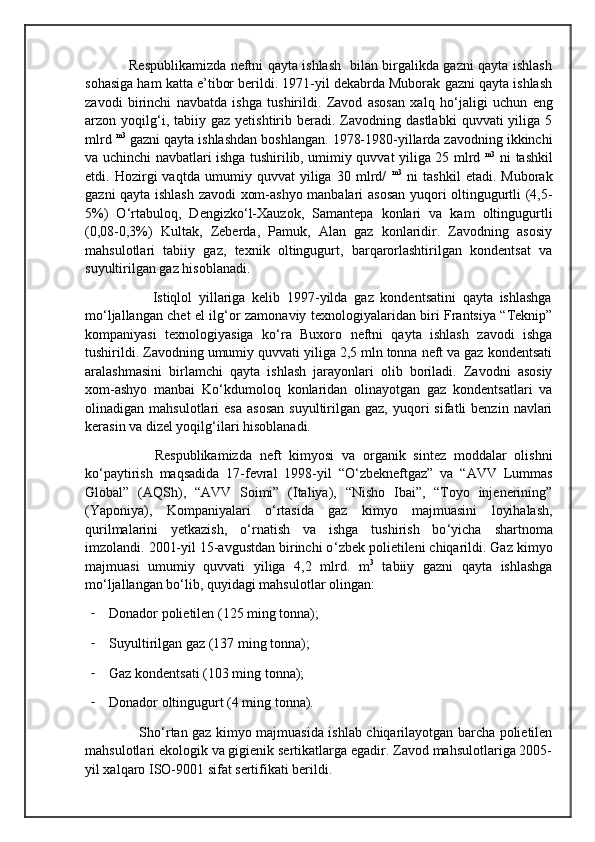

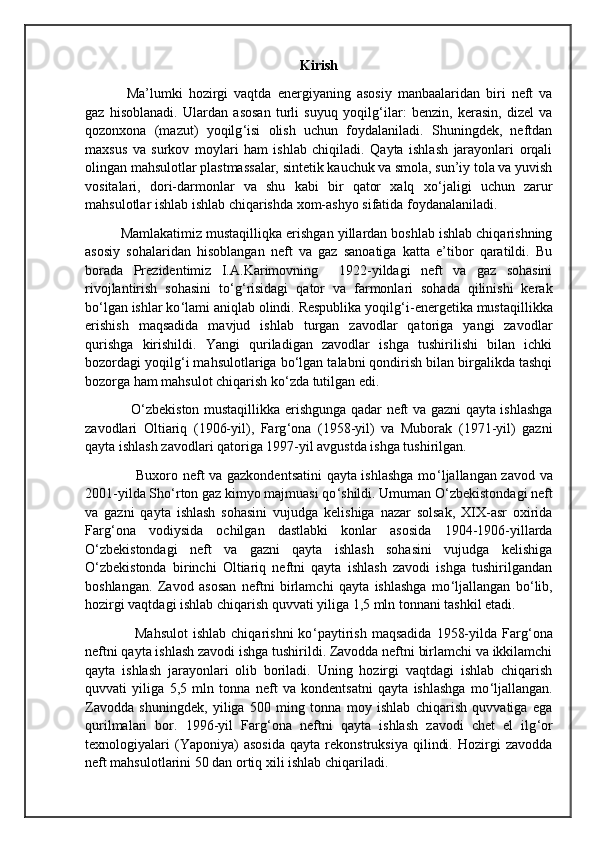

Mavzu : Шўртон табиий газни амино-бирикмалар билан тозалаш техноло-гиясини лойиҳалаш. Абсорберни ҳисоблаш. (4.35 млрд м3й) Reja: Kirish. I.Asosiy qism II. TEXNOLOGIK JARAYON TAVSIFI 2.1.Moddiy balans. 2.2.Issiqlik balans Xulosa Foydalanilgan adabiyotlar. Kirish Ma’lumki hozirgi vaqtda energiyaning asosiy manbaalaridan biri neft va gaz hisoblanadi. Ulardan asosan turli suyuq yoqilg ‘ ilar: benzin, kerasin, dizel va qozonxona (mazut) yoqilg ‘ isi olish uchun foydalaniladi. Shuningdek, neftdan maxsus va surkov moylari ham ishlab chiqiladi. Qayta ishlash jarayonlari orqali olingan mahsulotlar plastmassalar, sintetik kauchuk va smola, sun’iy tola va yuvish vositalari, dori-darmonlar va shu kabi bir qator xalq xo ‘ jaligi uchun zarur mahsulotlar ishlab ishlab chiqarishda xom-ashyo sifatida foydanalaniladi. Mamlakatimiz mustaqilliqka erishgan yillardan boshlab ishlab chiqarishning asosiy sohalaridan hisoblangan neft va gaz sanoatiga katta e’tibor qaratildi. Bu borada Prezidentimiz I.A.Karimovning 1922-yildagi neft va gaz sohasini rivojlantirish sohasini to ‘ g ‘ risidagi qator va farmonlari sohada qilinishi kerak bo ‘ lgan ishlar ko ‘ lami aniqlab olindi. Respublika yoqilg ‘ i-energetika mustaqillikka erishish maqsadida mavjud ishlab turgan zavodlar qatoriga yangi zavodlar qurishga kirishildi. Yangi quriladigan zavodlar ishga tushirilishi bilan ichki bozordagi yoqilg ‘ i mahsulotlariga bo ‘ lgan talabni qondirish bilan birgalikda tashqi bozorga ham mahsulot chiqarish ko ‘ zda tutilgan edi. O ‘ zbekiston mustaqillikka erishgunga qadar neft va gazni qayta ishlashga zavodlari Oltiariq (1906-yil), Farg ‘ ona (1958-yil) va Muborak (1971-yil) gazni qayta ishlash zavodlari qatoriga 1997-yil avgustda ishga tushirilgan. Buxoro neft va gazkondentsatini qayta ishlashga mo ‘ ljallangan zavod va 2001-yilda Sho ‘ rton gaz kimyo majmuasi qo ‘ shildi. Umuman O ‘ zbekistondagi neft va gazni qayta ishlash sohasini vujudga kelishiga nazar solsak, XIX-asr oxirida Farg ‘ ona vodiysida ochilgan dastlabki konlar asosida 1904-1906-yillarda O ‘ zbekistondagi neft va gazni qayta ishlash sohasini vujudga kelishiga O ‘ zbekistonda birinchi Oltiariq neftni qayta ishlash zavodi ishga tushirilgandan boshlangan. Zavod asosan neftni birlamchi qayta ishlashga mo ‘ ljallangan bo ‘ lib, hozirgi vaqtdagi ishlab chiqarish quvvati yiliga 1,5 mln tonnani tashkil etadi. Mahsulot ishlab chiqarishni ko ‘ paytirish maqsadida 1958-yilda Farg ‘ ona neftni qayta ishlash zavodi ishga tushirildi. Zavodda neftni birlamchi va ikkilamchi qayta ishlash jarayonlari olib boriladi. Uning hozirgi vaqtdagi ishlab chiqarish quvvati yiliga 5,5 mln tonna neft va kondentsatni qayta ishlashga mo ‘ ljallangan. Zavodda shuningdek, yiliga 500 ming tonna moy ishlab chiqarish quvvatiga ega qurilmalari bor. 1996-yil Farg ‘ ona neftni qayta ishlash zavodi chet el ilg ‘ or texnologiyalari (Yaponiya) asosida qayta rekonstruksiya qilindi. Hozirgi zavodda neft mahsulotlarini 50 dan ortiq xili ishlab chiqariladi. Respublikamizda neftni qayta ishlash bilan birgalikda gazni qayta ishlash sohasiga ham katta e’tibor berildi. 1971-yil dekabrda Muborak gazni qayta ishlash zavodi birinchi navbatda ishga tushirildi. Zavod asosan xalq ho ‘ jaligi uchun eng arzon yoqilg ‘ i, tabiiy gaz yetishtirib beradi. Zavodning dastlabki quvvati yiliga 5 mlrd m3 gazni qayta ishlashdan boshlangan. 1978-1980-yillarda zavodning ikkinchi va uchinchi navbatlari ishga tushirilib, umimiy quvvat yiliga 25 mlrd m3 ni tashkil etdi. Hozirgi vaqtda umumiy quvvat yiliga 30 mlrd/ m3 ni tashkil etadi. Muborak gazni qayta ishlash zavodi xom-ashyo manbalari asosan yuqori oltingugurtli (4,5- 5%) O ‘ rtabuloq, Dengizko ‘ l-Xauzok, Samantepa konlari va kam oltingugurtli (0,08-0,3%) Kultak, Zeberda, Pamuk, Alan gaz konlaridir. Zavodning asosiy mahsulotlari tabiiy gaz, texnik oltingugurt, barqarorlashtirilgan kondentsat va suyultirilgan gaz hisoblanadi. Istiqlol yillariga kelib 1997-yilda gaz kondentsatini qayta ishlashga mo ‘ ljallangan chet el ilg ‘ or zamonaviy texnologiyalaridan biri Frantsiya “Teknip” kompaniyasi texnologiyasiga ko ‘ ra Buxoro neftni qayta ishlash zavodi ishga tushirildi. Zavodning umumiy quvvati yiliga 2,5 mln tonna neft va gaz kondentsati aralashmasini birlamchi qayta ishlash jarayonlari olib boriladi. Zavodni asosiy xom-ashyo manbai Ko ‘ kdumoloq konlaridan olinayotgan gaz kondentsatlari va olinadigan mahsulotlari esa asosan suyultirilgan gaz, yuqori sifatli benzin navlari kerasin va dizel yoqilg ‘ ilari hisoblanadi. Respublikamizda neft kimyosi va organik sintez moddalar olishni ko ‘ paytirish maqsadida 17-fevral 1998-yil “O ‘ zbekneftgaz” va “AVV Lummas Global” (AQSh), “AVV Soimi” (Italiya), “Nisho Ibai”, “Toyo injenerining” (Yaponiya), Kompaniyalari o ‘ rtasida gaz kimyo majmuasini loyihalash, qurilmalarini yetkazish, o ‘ rnatish va ishga tushirish bo ‘ yicha shartnoma imzolandi. 2001-yil 15-avgustdan birinchi o ‘ zbek polietileni chiqarildi. Gaz kimyo majmuasi umumiy quvvati yiliga 4,2 mlrd. m 3 tabiiy gazni qayta ishlashga mo ‘ ljallangan bo ‘ lib, quyidagi mahsulotlar olingan: - Donador polietilen (125 ming tonna); - Suyultirilgan gaz (137 ming tonna); - Gaz kondentsati (103 ming tonna); - Donador oltingugurt (4 ming tonna). Sho ‘ rtan gaz kimyo majmuasida ishlab chiqarilayotgan barcha polietilen mahsulotlari ekologik va gigienik sertikatlarga egadir. Zavod mahsulotlariga 2005- yil xalqaro ISO-9001 sifat sertifikati berildi. Hozirgi vaqtda Sho ‘ rtan GKM mahsulotlarining 70%i eksportga chiqarilmoqda. Ya’ni Yevropa mamlakatlari (Italiya, Gollandiya, Polsha, V yengriya, Turkiya) , Osiyo davlatlari (Eron, Pokiston, Xitoy), MDH davlatlari (Rossiya, Ukraina, Ozarbaayjon, Qirg ‘ izishton, Tojikiston)ga eksport qilinmoqda. Hozirgi vaqtda Respublikamizda yoqilg ‘ i energiyasiga bo ‘ lgan talabni to ‘ la qondirishga “O ‘ zbekistonneftgaz” tizimida milliy xolding kompaniyasi asosiy o ‘ rin tutadi. Kompaniya 154 korxona va tashkilotni o ‘ z ichiga olib, ulardan 87tasi aktsiyanerlik hamda 67tasi davlat korxonalaridir. “O ‘ zbekistonneftgaz” tizimida 8ta yirik kompaniya faoliyat yuritadi. “O ‘ zneftmahsulot” , “O ‘ zgeoneftgaz qazib chiqarish”, “O ‘ zneftgazburg ‘ ulash”, “O ‘ zneftni qayta ishlash”, “O ‘ zneftgaz qurilish”, va boshqalari neft va gaz sanoatida muhim rol o ‘ ynovchi kompaniyalaridir, ya’ni “O ‘ zneftgazmash”, “O ‘ zneftgazhimoyalashta’minot ”, “O ‘ zneftegazaloqa”, “O ‘ ztashqineftegaz”, Hozirda Respublikamizda jahon sifat andozalariga mos keluvchi tayyor neft mahsulotlarini tashqi bozorga chiqarilyapti. TEXNOLOGIK JARAYON TAVSIFI “Sho ‘ rton” gazkandentsat konining, amin yordamida gazni oltingugurtdan tozalashning qo ‘ shimcha qurilmasi (AOT-2) yiliga 2,0* m 3 gazni qazib olishga mo ‘ ljallangan, texnologiya Moskva shahridagi “Giprogazoochistka” instituti tomonidan lohiyalashtirilgan “Sho ‘ rtan GKK”ning bosh loyihasi bo ‘ lib “VNIPI gazdobicha” (Saratov shahri) instituti hisoblanadi. Ishga tushirilgan sanasi 1992-yil. Seolitli oltingugurt tozalashning regeneratsiya gazi tozalashga kelib tushadi. Ko ‘ pi bilan 0,007 d/ m3 miqdorgacha (O ‘ zDST 948:1999” magistral gazo ‘ tkazgichlarga uzatiladigan yonuvchan tabiiy gazlar. Texnik shartlar, vodorod sulfididan tozalangan gaz, tayyor tovar mahsuloti olish uchun qurilmadan jo ‘ natiladi. Qo ‘ shimcha mahsulot sifatida quyidagilar olinadi: - Desorberga suvli DEA aralashmasini regenatsiyalashda ajratilgan va oltingugurt olish qurilmasiga jo ‘ natiladigan vodorod sulfiti tarkibli (nordon) gaz - Vivetrivatelning adsorberida DEA aralashmasi yordamida vodorod sulfidi va uglikislotalardan tozalangandan so ‘ ng, past bosimli mash’alaga jo ‘ natiladigan, vivetrivatelda va DEA aralashmasini gazsizlantirishda ajratiladigan eksponzer gazlari. Mazkur texnologik reglament RH 39 2-027:2004. “Neft, gaz, kondentsat tayyorlash va gazni qayta ishlash qurilmalarini ishlatilishining texnologik reglamentlarini ishlab, chiqish, kelishish, tasdiqlash va ro ‘ yxatdan o ‘ tkazish tartibi”ga muvofiq tuzilgan. “Sho ‘ rtanneftgaz” USHKda qurilmalarni sanoat miqyosida ishlatish borasidagi tajribaga ko ‘ ra, texnologik reglamentga, jarayonni olib borishning normal sharoitlarini aks ettiruvchi bir qancha o ‘ zgartirishlar va qo ‘ shimchalar kiritilgan. Ushbu texnologik jarayoni operatsiyalarining olib borilishi tartibi va rejalarni belgilovchi asosiy texnik hujjat bo ‘ lib hisoblanadi. Ushbu texnologik reglament amin yordamida gazni oltingugurtdan tozalash qurilmasining texnologik jarayoni operatsiyalarining olib borilishi tartibi va rejimini belgilovchi asosiy texnik hujjat bo ‘ lib hisoblanadi. Texnologik reglamentning barcha talablariga so ‘ zsiz rioya qilish majburiy hisoblanib, u chiqariladigan mahsulotning zaruriy sifatini, ishlab chiqarish jarayonini oqilona va tejamli olib borishni, xavfsizligi va ekologik talablarining bajarilishining ta’minlaydi. Apparat, oqim nomi Sxema bo ‘ yicha apparat indeksi sarf Harorat C 0 Bosim MPa To ‘ ldiril gan sath, % Tozalangan gaz 40-55 4,0-5,0 Tozalangan gaz sentz - Tozalash uchun reg.gazi - Uglevodorodli kondentsat Absorber - Tozalashga reaktsiya gazi - Regeneratsiyalangan DEA aralashmasi - 28-likopchaga - 20-likopchaga - absorberda 40E-1 40K-1 60-100 200- 300 40-55 50-65 50-70 4,0-5,0 4,0-5,0 30-60 Tozalangan gaz - Tozalash reg.gazi - DEA aralashmasi 40E-2 57-70 3,9-4,9 30-60 Tozalangan gaz quvur o ‘ tkazgichi 222,2 gacha 30-50 3,9-4,9 Vivetrivatel - To ‘ yingan DEA aralashmasi - Ekspanzer gazlar 40E-3 55-70 0,35- 0,5 30-60 Issiqlik almashgich - To ‘ yingan DEA aralashmasi (quvurli hudud) - Regeneratsiyalangan DEA aralashmasi (quvurlararo hudud) 40T-1- 1-2 Kirish 55-70 Chiqis h 105- 107 Kirish 120- 125 Chiqis h 80-89 joyda Desorber - kirish joyida to ‘ yingan DEA aralashmasi - Regeneratsiyalangan DEA aralashmasi - Desorbsiya qismi chiqish joyida bug ‘ gazli aralashma - Mash’alaga v.ts.gaz 40K-2 105- 108 120- 125 108- 112 40-55 90-95 0,08- 0,11 0,07- 0,09 30-60 Bug ‘ latgich - To ‘ yingan suvli bug ‘ (quvurlararo hudud) 40T-2- 1:2 145- 155 Aylanuvchi suvning havoli sovitish apparati - Aylanuvchi suv 40xv-2- 1:2 0,3- 0,4 Aralashmaning havoli sovitish apparati - Regeneratsiyalangan aralashmasi 40xv-1- 1 Kirish 80-89 Chiqis h 55-70 30-60 Mahsulot tavsifi Qurilmada tayyorganadigan mahsulotlar bo ‘ lib, nordon komponentlardan tozalangan tabiiy gaz hisoblanadi. Texnik nomi – tozalangan regeniratsiya gazi. Savdodagi nomi tozalangan tabiiy gaz. Tozalangan regeniratsiya gazi – qimmatli yoqilg ‘ i bo ‘ lib, torf, neft kabi boshqa turdagi yonuvchan qazilmalar oldida ko ‘ proq yuqori issiqlik yaryatuvchanligi, yonishni boshqarishning ishonchli tizimini amalga oshirish imkoniyati, yonganda atrof-muhit ifloslanishning minimal darajasi uning o ‘ ziga xosligi hisoblanadi. O ‘ z.DST 948 bo ‘ yicha, AU60T-2-II-blok SOT tozalash, quritish tizimi bo ‘ yicha magistral gazo ‘ tkazgichga uzatiladigan yonuvchan tabiiy gazning sifatiga bo ‘ lgan talablar, jadvalda keltirilgan. Jadval Magistral gazo ‘ tkazgichga “Sho ‘ rtan” konidan uzatiladigan tozalangan tabiiy gazni fizik-kimyoviy tasnifi. № Ko ‘ rsatkichlar nomi Me’yor Sinov uslubi yozda qishda 1 Eng past yonish issiqligi, Mj/m 3 (kkal/m 3 ) Me’yorlanmaydi Aniqlash majburiy GOST 22667 bo ‘ yicha 2 Vobbe soni miqdorlari sohasi (yuqori) Mj/m 3 (kkal/m 3 ) GOST 22667 bo ‘ yicha 3 Vodorod sulfidining massa kansentratsiyasi d/m 3 0 , 007 GOST 22 38 7 ,2 bo ‘ yicha 4 Merkoptanli oltingugurtning massa kansenratsiyasi d/m 3 0,016 GOST 22 38 7 ,2 bo ‘ yicha 5 Kislorodning hajmiy ulushi % bilan 0,5 GOST 2 3 7 8,4 bo ‘ yicha 6 1 m 3 da mehanik aralashmalar massasi d , ko ‘ pi bilan 0,001 GOST 2 2 387,4 bo ‘ yicha 7 Tomchilash nuqtasi harorati S 0 ko ‘ pi bilan, namlik bo ‘ yicha uglevodorodlar bilan 0 -5 0 0 GOST 20060 GOST 20061 Цеолит ёрдамида адсорбция усулида тозалаш курилмаси куйидагилардан ташкил топгандир: - табиий газни адсорбцияли тозаловчи, умумий куввати йилига 20 млрд. нм³/йил булган, параллел равишда ишловчи 5 (беш)та блокдан иборат. Курилмани тайёр махсулоти олтингугурт бирикмалардан тозаланган ва куритилган табиий газ саналади. Техник номи - олтингугуртдан тозаланган курук газ. Сотилиш номи - Ǒ zDSt - 948 «Асосий газ кувурларига бериладиган ва узатиладиган ёнувчи табиий газлар.Техник талаб» » талабига жавоб берадиган тозаланган табиий газ. Курилманинг хом ашёси булиб паст хароратли ажратиш курилмасида дастлабки тайёргарликни утган (кам олтингугуртли) табиий газ саналади. Курилмада чет мамлакатлардан сотиб олинадиган ВНИИГаз «Техник талаби»га ва цеолитлар сифати назоратига кирадиган натижаларига мос келадиган сунъий (синтетик) цеолитлар СаА - 5Å (Ту – 38 – 110231 – 83) ва СаА цеолитларидан фойдаланилади Водород сульфиддан (Н 2 S) табиий газни тозалаш адсорбциялаш усулида яьни ифлословчи аралашмаларни каттик ютувчилар ёрдамида селекцион ажратиш тарзида амалга оширилади. Курилмада адсорбент сифатида суньий (синтетик) СаА(5 Å) русумли цеолитлари кулланилади. Суньий (синтетик) цеолитлар - бу адсорбент хажми буйича куп микдорда говвак булган кристал тузилишли каттик ютувчилардир. Адсорбент русумини танлаш аралашмадан ажратилиши керак булган молекулалар кундаланг кесими улчами билан тавсифланади. Ушбу холатда водород сульфид (Н 2 S)молекулалари адсорбент говваклиги айланаси билан улчанувчи самарали айлана улчамига эга булиб говвакликларга кириб боради ва молекулалараро куч билан узаро таъсири натижасида у ерда ушланиб колади. Табиий газни тозалаш адсорбция усули билан олиб борилади. Табиий газни тозалаш жараёни ички кисмига адсорбент юкланган вертикал холатдаги цилиндр куринишидаги аппаратлар яъни адсорберларда 5,0-5,7 МРа босимда ва 50-60 0 С хароратда олиб борилади. Адсорбент говакларининг молекулалар билан туйиниши натижасида унинг ютиш хусусияти пасаяди. Адсорбентнинг ютиш хусусиятини аввалги холатига кайтариш максадида 320-350 0 С гача кизитилган тоза газ ёрдамида регенерация килинади ва 50-60ºС ли тоза газ билан совутилади. Бир вактнинг узида 6 та адсорбер адсорбцияда, битта адсорбер регенерацияда, битта адсорбер совутишда ишлайди Тозаланиши лозим булган табиий газ Ду 1000 mm (4-5 блокларда Ду 400) цех коллекторидан 5,0-5,7 МРа босим, 50-60ºС хароратда блок чегарасида урнатилган пневмоотсекатель ва электроприводли задвижка оркали хар бир блокка алохида берилади. Блокда газ параллел ишловчи, ички юкори кисмида сеткали кайтаргич мосламаси урнатилган Е-1/1,Е-1/2 сепараторларига келади. Сепараторларда окимнинг йуналиши ва тезлигининг узгариши натижасижа суюклик ажралади. Газдан ажратилган суюклик сепараторнинг пастки кисмида тупланади ва вакти-вакти билан юкори босимли конденсат кувури оркали Ед- 1401идишига жунатилади. Сепарациядан кейин бирлашган газ окими параллел равишда ишлаётган олтита адсорберларга юкоридан пастга берилади Адсорберларда тозаланиб куритилган газ битта оким билан шарли кранлар оркали газнинг таркибидаги адсорбентни майда кисмларидан тозалаш учун мулжалланган Ф-1/1,Ф-1/2 чанг ютгич фильтрларга берилади Фильтрлардан сунг тозаланиб куритилган газ курилма чегарасида жойлашган пневмоприводли ва электроприводли задвижкалар оркали Ду 700 mm ли цех коллекторига ундан кейин улчов булими оркали истеъмолчига жунатилади. Адсорбентни регенерация килиш ва совутиш блокнинг тоза газ коллекторидан олинган бир кисми билан амалга оширилади. Регенерация ва совутиш газининг йуналиши тозаланган газнинг асосий йуналишига карама- карши килиб белгиланган. Совутиш гази Ду 400 mm лик тоза газ коллекторидан карама-карши йуналиш буйича умумий газ сарфининг 15 – 20 % микдорида 4,9-5,3 МРа босим ва 50 - 60 ºС харорат билан совутишда турган адсорберга берилади. Совутиш гази адсорбердан утиш вактида цикл бошида 320ºС гача кизийди, цикл охирида 80 ºС гача совуб совутиш гази коллекторига юборилади. Кейин совутиш гази Т-1/1, Т-1/2 теплообменникларининг кувурлари ичидан утиб П-1 печи змеевикларига берилади. Печ змеевикларида 340-350 ºС гача кизитилган газ регенерация гази коллектори оркали регенерацияда турган адсорберга берилади. Адсорбердан утиш вактида газ олтингугуртга, сув бугларига туйинади ва цикл бошида 60ºС, цикл охирида 320ºС харорат билан Т-1/1, Т-1/2 теплообменникларининг кувурлари орасига юборилади. Кейин регенерация гази параллел ишловчи АВО-1/1, АВО-1/2 аэрохолодильникларида совутилиб Х-1 сув холодильниги оркали Е-2 газ регенерация сепараторда суюклик ажралиб АСО курилмаларига жунатилади. Адсорбция вакти тугагач адсорберлар иш режими алмаштирилади. Адсорберлар иш режимини алмаштириш кузатувчилар хонасида жойлашган бошкарув пультидан амалга оширилади. Блоклардаги адсорберлар иш цикли куйидагича: Адсорбция – 12 соат (9 соат); Регенерация – 2 соат (1,5 соат); Совутиш – 2 соат (1,5 соат); Газ регенерациясидан кейинги фойдаланишларга имкон берувчи даражагача олиб келиш учун кам микдордаги олтингугуртли табиий газни тозалаш корхонасида регенерация газини амин ёрдамида тозалаш курилмаси мулжалланган. Курилма 1985йил май ойида фойдаланишга топширилган . Курилма Москва шахридаги «Гипрогазоочистка» институти лойихаси ва ишчи чизмалари асосида урнатилди. Технологик жараён Москва шахридаги НИИОГаз институти томонидан ишлаб чикилган.Меъёрланган ускуналар Подольск шахридаги ЦКБН томонидан ишлаб чикилган. «Шуртан-16» газ мажмуасини бош лойихачиси Саратов шахридаги «БИТЛИГаз казиб чикариш» «ВНИПИГаздобыча») институти саналади. Курилма 1985 йил май ойида фойдаланишга топширилган. Куввати йилига 1,0 млрд \м3 гача булган курилма абсорбцион жараёнда сероводород (водород сульфид ) ва углекислота (карбонат кислота ) ифлослантирувчи компонентлардан газни регенерациялаб тозалаш учун мулжалланган Курилма махсулоти нордон компонентлардан тозаланган табиий газ булиб кейинчалик у куритиш курилмасига ва нихоят Шуртан-Келиф газ кувурига жунатилади. Нордон газ эса олтингугурт олиш курилмасига узатилади Тозалаш колонна типидаги аппаратда Диэтаноламиннинг 20 % ли сувли эритмасида Н 2 S СО 2 ни кимёвий ютушиш оркали эришилади. Амин ёрдамида газни регенерация килиш оркали тозалаш курилмаси куйидаги кисмлардан ташкил топган: -газ тозалаш кисми; -амин эритмасини регенерация килиш кисми; -эритма тайёрлаш ва фильтрация килиш кисми; -купик сундиргични тайёрлаш ва узатиш кисми. Карбонсувчил ва Н 2 S дан тозаланиши керак булган регенерация гази амин курилмасидаги абсорбернинг ички кисмида «Петон» насадкалари билан жихозланган 20 К –1 нинг куйи кисмига узатилади. Газдан нордон бирикмаларни ажралиши уларни ДЭА эритмаси билан абсорбцияланиш жараёни хисобига амалга ошади. Н 2 S ва СО 2 ни ДЭА да ютилиши куюк холда куйидаги реакция булиб утади: R 2 NH+ H 2 S = == R 2 NH 2 +HS (1) R 2 NH +CO 2 = = = R 2 COO+H (2) R 2 NH +H 2 O = = = R 2 NH 2 +OH (3) R 2 NH+CO 2 +H 2 O = = =R 2 NCOO +R 2 NH 2 (4) Бу ерда : R = CH 2 CH 2 OH Юкоридаги реакция иссиклик ажралиб чикиши билан бирга бориши сабабли жараён хароратини пасайтиришга абсорбция имкон тугдиради Аммо абсорбция хароратини бутун колоннна буйлаб пасайишига регенерация гази таркибидаги (СОS) углерод олтингугурт оксиди халакит беради. Углерод олтингугурт оксиди куйидаги реакция буйича хосил булади: H 2 S + CO 2 = COS+H 2 O Бу реакция кайтарилувчан булиб, 60 0 С дан юкори хароратда тескари йуналишда кетади. Углерод олтингугурт оксидини парчалаш шароитини яратиш учун асосий насадкали каватларга берилаётган эритмани 135 м3 \с асосий окими 60- 65 0 С хароратга эга. Абсорбернинг юкори кисмидаги 12 та тарелкага бериладиган эритма микдори 45 м 3 \соат гача булиб харорати 55-60 0 С ни ташкил этади. Нордон бирикмалардан тозаланган регенерация гази абсорбер юкори кисмидан 20 Е-1 ажратгичига узатилади ва бу ерда тезлик ва йуналиш узгариши хисобига абсорбердан чиккан суюкликлар ажралади. Суюклик сатхини тулишига караб ажаратгични куйи кисмидан регенерацияланган эритма йигувчиси 20Е-3 га хайдалади. 20Е-1 ажратгичидан кейин тоза газ глюконини куритиш курилмасига ва кейин улчов катори оркали истеъмолчига жунатилади. Тархда куйидаги окимларни хаволи (пневматик) ажратгич (отсекателлари) кузда тутилган. - Хом ашё газини курилмага киришида; - Тоза газ курилмадан чикишида; - Хом ашё газини крилмага киришида машъалага ташлашда; - Тоза газни ажратгичдан кейин машъалага ташалшда; Туйинган амин эритмаси 5,1 –5,2 МПа босим ва 65-70 0 С харорат билан 20 К- 1 абсорбердан йигилишига караб сатх буйича ростлаш клапани оркали 20Е-2 экспанзерга чикарилади. Экспанзерда босимни 0,6 МПа гача тушиши хисобига унда эриган газлар (Н 2 S, СО 2 , карбосувчиллар) эритмадан ажарлиб чикади. Экспанзерли газ босими ростлаш клапани оркали паст босимли машъалага ташланади. Газлардан тозаланган амин эритмаси сатх буйича ростлаш клапани оркали 20Е-4 умумлаштирувчи сигимига ёки унга кирмасдан регенерациялашга узатилади. Умумлаштирувчида туйинган эритма таркибидаги нордон газлар микдорини силликлаш (текислаш ) учун 20Н-9 айлантирувчи насоси оркали алмаштирилади. Н 2 S ва СО 2 микдорини узгариши регенерация гази таркибида уларни микдори узгариши хисобига фазога келади. 20Е-4 умумлаштирувчидан (ёки у ерга кирмасдан) кейин эритма 20 Т –1 –1,2 рекуператив харорат алмашгичнинг кувурлари ичидан утиши хисобига 105 0 С гача кизийди ва 20 К-2 десорберига узатилади. Десорберни ишлаш курсаткичлари: - юкори кисми харорати –110 –115 0 С; - таг кисми харорати -120 –125 0 С; - таг кисмида босим -0,08-0,1 МПа Десорберда туйинган эритма пастга окиб тушади ва натижада пастдан кутарилаёган буг окими билан иссиклик ва масса алмашиниш хисобига Эритмани регенерациялашни охирги нуктасига десорбернинг таг кисмида 125 0 С гача киздириш билан эришилади. Буг окими ва регенерация учун зарур булган иссиклик сув буги билан киздирилувчи 20 Т –1-1,2 тик буглатгичлар ёрдамида хосил килинади. Сув бугини сарфи десорберни юкори кисми харорати буйича клапан оркали ростланади. Регенерацияланган эритма сатхига караб десорбер таг кисмидан хайдаб олинади ва 20 Т –1,-1,2 рекуператив харорат алмашловчида 85 0 С гача, хаво ёрдамида совутгич (20 ХВ – 1 ) ларда 60-70 0 С гача яна совутилиб, десорберни таг кисмидаги ростлаш клапани оркали 20 Е-3 регенерацияланган эритмани йигиш идишига узатилади. 20 Е-3 йигувчидан 20 Н-1 насослари оркали иккита оким билан 20 К-1 абсорберни сугоришга узатилади. Айланаётган эритмани умумий микдори 20 Н-1 насосини чикиш кисмида урнатилган сурилма ёрдамида тезкор сарф улчагич асбоби билан белгиланади. Окимларни булиш эса иккинчи окимга урнатилган клапан буйича ва биринчи окимга ва урнатилаган сарф улчагич буйича амалга оширилади. Десорберда ажралган буг газ аралашмаси (H 2 S, CO 2 сув буглари) колонна тепасидан 115 0 Сгача харорат билан четлаштирилади ва 20ХВ-2-1,2 хаво ердамида совитиш аппаратида 65-70 0 С гача совутилади ва ажаралган суюклик томчиларини ажратиш учун 20 Е-5 оралик ажратгичга узатилади. Кейин нордон газлар 20Х –3 сувли совутгичда янада совутилади, 20Е-6 нордон газлар ажратгичи оркали утади ва 45-60 0 С харорат билан босимни ростловчи клапан оркали олтингугурт олиш курилмасига ёки паст босимли машъалага ташланади. Махсус ажратгич билан жихозланган 20 Е-6 нордон газ ажратгичида нозик ажралиш амалга ошади ва конденсацияланган намлик ажралади. Шу жойга 20 Е-5 оралик ажратгичидан нордон сув уз окими билан келиб туради. 20Е –6 ажратгични куйи кисмида суюкликни йигилишига караб 20Н – 2 насоси билан ростлаш клапани оркали десорбернинг юкорисига сугоришга узатилади. Курилмада айланиб турган эритмани механик аралашмалар (коррозия ашёлари, аминнинг термик парчаланиш махсулотлари (смоладан ) тозалаш учун фаол кумир билан тулдирилган 20 Ф-4 фильтрда эритмани бир кисми (10 % ) ни сиздириш кузда тутилган. 20ХВ -1 -1,2 дан кейин сиздиришга олинган регенерация килинган эритма сиздиргич оркали утади ва регенерация килинган эритма солинган 20 Е-3 сигимига ташланади. Хар 6 ойда фильтрда ишлатилган 4 тн кумир янгисига алмаштирилади. Тарх буйича 20 Е-11 дренаж идишидан сиздиргичга эритма узатиш кузда тутилган. Курилмага янги амин олиш учун 20 Е-11 дренаж идишидан фойдаланилади. Курилмада кувурларни ва аппаратларни бушатиш учун 20 Е-11 ёпик дренаж сигими кузда тутилган булиб, бу идиш 20 Н –8 ботирилган насос билан жихозланган. Насослар эритмани дренаж сигимидан 20 Е- 12 йигувчига ёки сиздириш кисми оркали 20 Е-3 регенерацияланган эритма идишига хайдаб олиш имконини беради. Курилмани айланма сув билан таъминлаш тизими В-4, В-5 бош иншоатни сув билан таъминлаш халкасига уланган булиб куйидаги улчамларга эга: -тугри сув окими В-4, харорати -30 0 С, Н –40м - тескари сув окими В-5; харорати –42 0 С, Н-25м Сикилган ва куритилган хаво НУА ва А эхтиёжи учун курилмага Ду-50 мм кувури оркали 0,6 –0,8 МПа босим билан узатилади. Курилмада киска муддатга НУА ва А хавоси (25 мин ) узилиб колганда, киска муддатда компрессор тухтаганда НУА ва А ларни узлуксиз ишлашини таъминлаш учун 20 Е –13 ,20 Е-14 рессеверлари кузда тутилган. Курилмага сув буги Р=0,6МПа босим, Т=164 0 С харорат билан Бош иншоат козонхонасидан Ду=250 мм ли кувур оркали доимий узатилади.Технологик эхтиёжлар учун буг 20 Т-2-1 буглатгичга хароратни ростлаш клапани оркали узатилади. Буг конденсатини бир сатх буйича клапан оркали чикарилади. Буг конденсатини бир кисми аминга кушиш учун янги амин эритмаси тайёрлашда ишлатилиши мумкин. Курилмада сув буги технологик эхтиёждан ташкари ускуналарни буглаш ва киздириш учун ишлатилади. НУА кузатувчилар хонаси, электр жойи, КТП, сиздириш булими таксимлаш кисми, шамоллатиш хонаси ва иситиш конденционерлари залида хавони окиб келувчи шамоллатгичи билан иситиш лойихалаштирилган. Иситгич сифатида ''комфорт'' русумли конвенторлари кабул килинган. НУА куттилари ва импульс тармокларини иситиш ташкарида хаво харорати +4 0 С булганда амалга оширилади. Курилмада иккита окова сув тизими лойихаланган: -маиший окова К-1; -саноат окова К-3. Бинода урнатилган санитария техника асбобларидан чикадиган оковалар уз окими билан ташки маиший окова тармогига ва у ердан окова насос станцияси (КНС) насослари билан тозалаш иншоатига узатилади. Саноат оковасига аппаратларни ювишдан, киздиргични, ювиниш хоналаридаги авария ва полларни ювишдан ва ёмгир сувларидан чиккан оковалар ташланади. Курилмани электр энергияси билан таъминлаш Бош иншоатнинг 110/35/6кв ли бош подстанциясидан 2та 6 кв ли тармок кириш билан амалга оширилади. 20 Н-1насосларини юкори вольтли электр двигателлари олтингугуртдан тозалаш курилмасидаги трансформаторли подстанция оркали амалга оширилади. Паст вольтли ускуналарни электр билан таъминлаш уша подстанцияни узидан кучланишни 0,4 квт гача тушириб амалга оширилади. Агар бирорта тизим авария холатида узилиб колса, автоматик тарзда, электр двигателлари учмасдан захирадаги тармок ишлаб кетади. Жараённи автоматлаштиришга замонавий саноат корхоналарида ишлаб чикарилган янги назорт ва бошкариш тизимини куллаш туфайли эришилди ASOSIY QURILMANING TEXNOLOGIK HISOBI Quvvati 4.35 mlrd m 3 yiliga. Bir kunda DEA sirkulyatsiyasi tarkibiy 1.6 tonna bo’lsa, DEA 1molda H 2 S ni yutishi 0.4 – 0.45 ga teng. Suyuqlikni qaynash temperaturasi 20 O C deb olsak, zichligi taxminan 0.785 deb olamiz. V = 2.1500000/ 340*24 = 2634.8 m 3 /s Gaz tarkibidagi komponentlar: H 2 S = 4.219 % umumiy CO 2 = 4.27 % umumiy CH 4 = 89.14 % umumiy C 2 H 6 = 1.4 % umumiy C 3 H 8 = 0.26 % umumiy C 4 H 10 = 0.11 % umumiy Tozalangan gazdagi CH4,C2H6,H2SNING sarfi: V CH4 =V’ CH4 -V CH4 =256849-2,55=256846,45 V C2H6 =V’ C2H6 -V C2H6 =34246,6-3,14=34243,46 V H2S =0.15%(HAJM) DEAeritmasiga yutilgan gaz sarfi: G K =EG 0 -EG I =326510,2-322116,7=4394 kg/soat. Nordon gaz bilan to`yingan DEA eritmasini sarfi:A N =G K +A P =4394+150600=154994 kg/soat. Absorberning issiqlik balansi: Absorberning issiqlik balansi tenglamasi:Q VC +Q AP +Q a =Q V +Q AH . Q a -absorbsiya paytida chiquvchi energiya. Gaz maxsulotilari bilan olib kiriladigan issilik miqdori:Q VC =342466/3600*349,8=33276,3 KBT Tozalangan gaz issiqlik miqdori:Q V =339544/3600*354,55=33440 KBT 18%DEAning issiqlik miqdori:Q a =G K *q a Q a =1905kdj/kg Q a =4394/3600*1905=2325,2KBT Uholda absorbsiya issiqlik balansi:Q AH =(E(Q AP )+Q a +Q VC )-Q V =41993,5- 33440=8553,5KBT Absorber diametrini aniqlash: Kolonna diametri quyidagicha topiladi: D a =1800L/p ж + /K Bu yerda L-absorbent sarfi;kg/s P ж -to`yingan absorbent zichligi. K=0,3-klapanli tarelka uchun koefitsient. C=480-tarelkalararo koefitsient,h=0,6; G-gaz sarfi; kg/s. P п -gaz zichligi. To`yingan absorbent sarfi: L=A H /3600=154994/3600=43kg/s DEAning t H =52C 0 DAGIzichligi p=999,5kg/m 3 Gaz sarfi:G=V C /3600=326510,2/3600=90,7kg/s Absorber diametrini topilgan qiymatlarni yuqoridagi formulaga qo`ysak D a =3,58m bo`ladi. GOST bo`yichaD a =3,4 deb olamiz. Absoberning balandligini aniqlash: Qurilma balanligini quyidagicha topamiz:H=h 1 +H t +h 2 ; h 1 ,h 2 -yuqoriva pastki kameralar balandligi;H t -tarelkali qism balandligi;h 1 =h 2 =1,5m Absorberda ajralish koefitsientini topamiz: Φ a =G KIR -G CHIQ /G KIR =4394-5,1/4394=0,998 Nazariy tarelkalar soni: N T =lg(1-0,998)/lg(1-0,72)=4,9 Tarelkalar soni:N p =4,9/0,35=14ta. Tarelkali qism balandligi:H T =h*N T =0.6*14=8,4 Qurilma balandligi:H=1.5+8,4+1,5=11,4m bo`ladi XULOSA Menining kurs loyihamda absorbsion bo’limi Sho’rtan unitar shuba korxonasidagi tabiiy gazdan amin yordamaida oltingugurt tozalash sexining eng asosiy apparatidir. Bu kallonnadan chiqan oltingugurt chet elga eksport va O’zbekistonning qishloq xo’jaligiga beriladi. Sho’rtan USHK ning barpo etilishiga ham asosan gazlarni ajratishga asoslangan. Bunday qurilmalar yordamida olingan maxsulotlar butun johonga sotilmoqda. Bu zavod qurilmasdan oldin esa tabiiy gaz yoqilg’i sifatida yoqib yoborilar va uning tarkibidan qimmatbaxo gazlarni ajratib olish va undan tavar maxsulot ishlab chiqarish keng yo’lga qo’yilmoqda. Bunday zavotlar yordamida O’zbekiston ko’plab sarmoyani tejamoqda va chet el sarmoyalarini jalb etayapti. FOYDALANILGAN ADABIYOTLAR. 1 I.A.Karimov ,,Kichik biznesni va xususiy tadbirkorlikni rivojlantirish ‘’2010y 8- dekabr 2 I.A.Karimov,,Jahon moliyaviy iqtisodiy inqiroz va uni bartaraf etishning yo`llari va choralari’’ Toshkent 2009-yil. 3 1992-yil 9-dekabr ,,Atrof-muhitni ximoya qilish’’to`g`risidagi qonun. 4 2002-yil 5-aprel ,chiqindilar’’to`g`risidagi qonun 5 1996-yil4-mart ,,Fuqaro muhofazasi’’ to`g`risidagi qonun 6 Rudkov S . F . ,,ПЕРЕРАБОТКА углеводороных природных и попутных газов’’1980 год 7 А.А.Кузников ,,Основным нефт и газа переработка расчета,, 1986 год АВО- 1-6АВО- 1-5К 1 E-2  2 1 9 х 1 2 E-3  1 0 8  4  1 0 8  4 Е -1GAZ Kirishi NORDON GAZ OLTINGUGURT OLISH  2 1 9  6 Х-1 2 0 Н - 1 р  2 1 9  6 2 0 Н - 1 р2 0 Х в – 2 - 22 0 Х в – 2 - 1 2 0 Х в – 2 - 22 0 Х в – 2 - 1 2 0 Х в – 2 - 22 0 Х в – 2 - 1ВВ ВВ E – 4 2 0 Н - 1 р 2 0 Н - 1  2 1 9  6 2 0 Н - 1 А К 2 2 0 Т - 2 - 1 2 0 Т - 2- 2  5 3 0  7  21 9 х 6КК 2 0 Н - 1 р 2 0 Н - 1 р  5 3 0  7АВО- 2/1,2,3,4 2 0 Х - 1 В Х- 3 Е - 5 Х- 2 АВО- 1-1 АВО- 1-2 АВО- 1-3 АВО- 1-4 Ф-2 Т-1-2 Т-2-2 Н-1 / 4 Н-1 / 2TOZALANGAN GAZ К 2
