Suyuqlik termometrlari haqida ma‘lumotlar

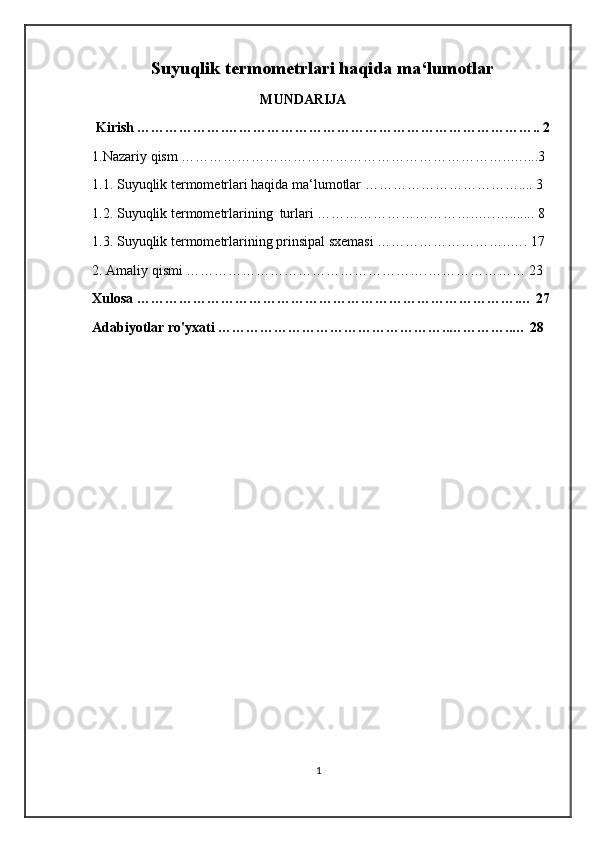

MUNDARIJA
Kirish ……………….………………………………………………………….. 2
1.Nazariy qism ……………………………………………………………..…....3
1.1. Suyuqlik termometrlari haqida ma‘lumotlar …………………………….... 3
1.2. Suyuqlik termometrlarining turlari ……………………………..….…....... 8
1.3. Suyuqlik termometrlarining prinsipal sxemasi ………………………..…. 17
2. Amaliy qismi …………………………………………….………………… 23
Xulosa ……………………………………………………………………….… 27
Adabiyotlar ro'yxati …………………………………………..…………..… 28

1

KIRISH
Suyuqlik orqali ishlaydigan asboblar suyuqlikli termometrlar deb ataladi. Hozirgi
texnologiyalardan zavodlarda va turli xil ishlab chiqarish sanoatlarida keng
miqyosda foydalanishini hisobga olsak, har texnologik aparat zamonaviy
talablarga keng miqyosdagi talabga javob berishi muhim ahamiyat kasb etadi.
Shunday ekan jumladan “suyuqlikli manometrlar” ham bundan mustasno emas,
men ushbu kurs ishida, suyuqlikli manometrlarning ishlash prinsipi, qo’llanish
sohalari, jarayondagi turli xil holatlarini chuqurroq yoritishga harakat qilaman.
Xususan suyuqlikli manometrlar ma’lum zaruriy kattalikni o’lchash uchun zaruriy
qurilma ekanligini hisobga olsak, ishlash sharoitlari va boshqa sharoitlardagi
ahamiyatli vazifalari muhimliligi ham yuq emas. Shaxsan prezidentimizning
tashabbusi bilan fan-texnologiyalar rivojiga ahamiyatli e’tibor qaratish lozimligi va
shu va shu kabi qurilmalarni yanada zamonaviy shakllari9dan foydalanish
to’g’risidagi qarorlari ham bu boradagi ilg’or ishlar bo’lishi va shu kabi
qurilmalardan foydalanishni keng miqyosda qilish ishlarini amalga oshirishga
qaratilgan. Ushbu xizmat -196 dan +538 "C gacha bo'lgan turli xil termometrlar
uchun kalibrlashni ta'minlaydi. Termometrlarning aksariyati shisha ichidagi
suyuqlikdir, lekin boshqa turlari ham kalibrlangan; termistorlar, sanoat platinali
qarshilik termometrlari, termojuftlar va raqamli termometr tizimlari.Mijozning
termometrlari Milliy Standartlar Byurosi (NBS) bo yicha doimiy haroratliʻ
vannalarda kalibrlanadi.Birlamchi standart, kalibrlangan platina qarshilik
termometri.

2

I-BOB NAZARIY QISM
1.1 Suyuqlik termometrlari haqida ma’lumotlar
Birlamchi standart kalibrlashlarni Xalqaro amaliy harorat shkalasi (1968), IPTS-
68 deb ataladi, past harorat oralig'ida taxminan 5 mk va yuqori diapazonda 2 mk
aniqlik bilan mijozga kalibrlash natijalari va boshqa muhim ma'lumotlarni o'z
ichiga olgan kalibrlash hisoboti yoki sinov hisoboti taqdim etiladi. uning maxsus
termometriga.Eng aniq suyuqlikli shisha termometrlari uchun odatiy noaniqliklar
to'rtta harorat oralig'i quyida keltirilgan. Noaniqliklarning batafsil muhokamasi 9-
bo'limda keltirilgan.
TERMOMETR TURI (umumiy cho'milish)
0 dan 300 "C 300 dan 500 C gacha
0 dan 100 ° C gacha
Noaniqlik:
0,1 dan 0,5 "C 0,5 dan 1,0 S gacha
Shishadagi simob (0,5 dan 2 °C gacha)
Shishadagi simob (0,1 dan 0,2 °C gacha bo'lgan haroratda)
0,03 dan 0,05 "C gacha.
Shisha ichidagi organik suyuqlik (1 *c da tugatilgan)
-200 dan 0 ° C gacha
0,2 dan 0,5 ° S gacha
Yiliga ikki marta NBS 5 kunlik nozik termometriya seminarini taklif qiladi. Bir
to'liq kun shisha ichidagi suyuqlik termometriyasiga bag'ishlangan va ma'ruzalarni
o'z ichiga oladi. "Amaliy" laboratoriya tajribasi. 1.2 NBS da kalibrlash uchun
qabul qilingan termometrlarning turlari NBS da kalibrlash uchun shisha ichidagi
barcha suyuqlik termometrlari qabul qilinmaydi. Umuman olganda, termometr
maqbul dizayn va mahoratga ega bo'lishi va mavjud kalibrlash moslamalariga mos
kelishi kerak. Laboratoriya yoki kimyoviy termometrlar sifatida tanilgan, tugatish
chiziqlari va raqamlari doimiy ravishda chizilgan yoki poyaga joylashtirilgan
qattiq poyadan iborat turlar muntazam ravishda qabul qilinadi. Bekmann,
kalorimetrik va yopiq shkala (Einschluss) laboratoriya termometrlari kabi boshqa
3

turlar ham muntazam ravishda qabul qilinadi. Maxsus o'rnatiluvchi sanoat yoki
mexanik turdagi termometrlar, agar ular taqqoslash vannalariga kiritilishi mumkin
bo'lsa yoki termometrni montajdan osongina ajratib olish mumkin bo'lsa, sinov
uchun qabul qilinishi mumkin. O'lchovni o'z ichiga olgan qog'oz, plastmassa yoki
metall o'rnatishdan iborat va metall qisqichlar bilan belgilanmagan shisha
termometrga biriktirilgan uy termometri kabi har qanday termometr kalibrlash
uchun qabul qilinmaydi. Maksimal o'z-o'zini ro'yxatdan o'tkazadigan shisha
simobli klinik termometrlar endi NBS da sinovdan o'tkazilmaydi. Kalibrlash uchun
termometrning maqbulligiga shubha tug'ilsa, NBS suyuqlik-shisha termometriya
laboratoriyasiga murojaat qilish tavsiya etiladi. Muayyan o'lchov dasturi uchun
mos termometrni tanlashda sizga yordam berish uchun barcha harakatlar qilinadi.
1.3 Termometrni kalibrlash uchun topshirish tartiblari:
Kalibrlashlar NBS 250-sonli maxsus nashrida tasvirlangan siyosatlarga muvofiq
amalga oshiriladi. Narx so'ralgan kalibrlash nuqtalari soni, harorat oralig'i va
taqdim etilgan termometrlar miqdoriga bog'liq bo'ladi. Yuqoridagi nashrda alohida
ko'rsatilmagan testlar haqida ma'lumot olish uchun NBS bilan bog'lanish kerak.
Agar talab qilinadigan o'lchovlar amalga oshirilishi mumkin bo'lsa va NBS fikriga
ko'ra, ishni oqlash uchun etarli darajada muhim bo'lsa, bunday sinovlar ishning
tabiati va sarflangan vaqtga qarab belgilanadigan maxsus haq evaziga amalga
oshiriladi. Sinovni talab qiluvchi xat yoki xarid buyurtmasi NBS ga termometr
bilan yoki alohida yuborilishi mumkin. Biroq, termometr va xat yoki xarid
buyurtmasi olinmaguncha kalibrlash boshlanmaydi. So'rovda termometrlarning
soni va seriya raqamlari, kerakli kalibrlash nuqtalari va qaytarib yuborishning
tavsiya etilgan usuli bo'lishi kerak. Agar mijoz o'z termometrini qaytarib yuborish
uchun sug'urta qilishni xohlasa, so'rovda belgilangan qiymat bilan bu haqda
bayonot paydo bo'lishi kerak; aks holda, termometr sug'urtasiz qaytariladi. NBS
har bir kalibrlash so'roviga sinov raqamini beradi va termometrni qabul qilganligini
tasdiqlaydi. Tasdiqnomada kalibrlashning taxminiy narxi va taxminiy yakunlash
sanasi ko'rsatiladi. Tasdiqnomada kalibrlash bilan bog‘liq kutilayotgan har qanday
qiyinchiliklar, shuningdek, paydo bo‘lishi mumkin bo‘lgan qo‘shimcha savollarga
javob bera oladigan NBS kontaktining nomi ham ko‘rsatiladi.
1.4 Yuk tashish bo'yicha ko'rsatmalar
Xavfsiz jo'natishni ta'minlash uchun termometrlar alohida qutilarga mahkam
o'ralgan bo'lishi kerak. Yog'och lamellar yoki gofrirovka qilingan qog'oz kabi
qattiq material termometr qutisiga sinishdan qo'shimcha himoya sifatida o'ralgan
4

bo'lishi mumkin. Paketda har qanday zarbani qabul qilish uchun etarli miqdorda
o'rash materiallari bo'lishi kerak. Har bir jo‘natma jo‘natilgan termometrlar sonini,
ularni taqdim etgan kompaniyaning nomini va agar kerak bo‘lsa, kompaniyaning
xarid buyurtma raqamini ko‘rsatuvchi o‘ram ro‘yxatini o‘z ichiga olishi kerak.
Termometrlarni quyidagi manzilga yuborish kerak. Milliy standartlar byurosi
marshruti 270 va Quince Orchard Road Gaithersburg, Merilend 20899 Diqqat:
Jaklin Uayz. Termometrlar mijoz tomonidan talab qilingan usul orqali qaytariladi.
Agar afzal ko'rilmasa, NBS eng yaxshi usulni tanlaydi. Termometrlar, agar qutilar
kelganida shikastlanmagan bo'lsa, xuddi shunday qutilarga va qabul qilingan
tartibda qadoqlanadi. NBS ga ham, undan ham etkazib berish to'lovlari mijoz
tomonidan to'lanadi.

5

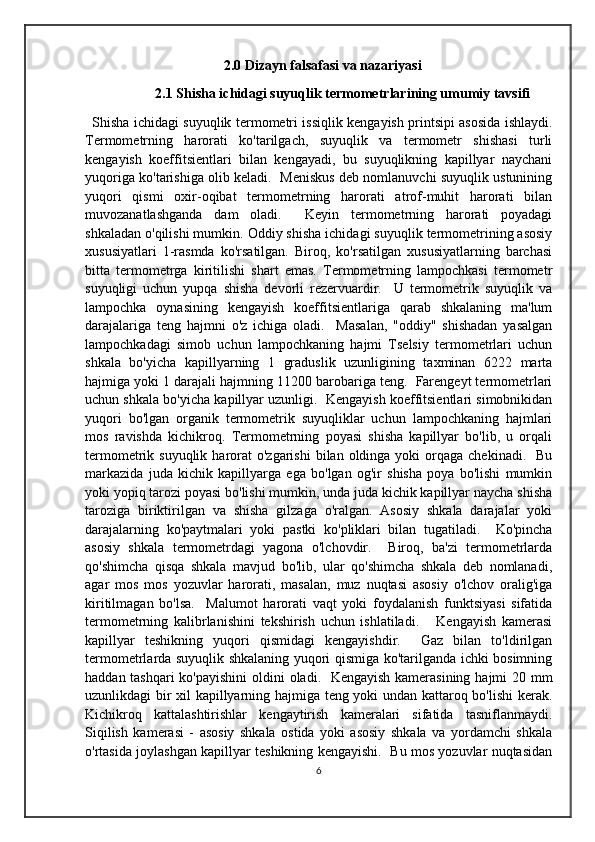

2.0 Dizayn falsafasi va nazariyasi
2.1 Shisha ichidagi suyuqlik termometrlarining umumiy tavsifi
Shisha ichidagi suyuqlik termometri issiqlik kengayish printsipi asosida ishlaydi.
Termometrning harorati ko'tarilgach, suyuqlik va termometr shishasi turli
kengayish koeffitsientlari bilan kengayadi, bu suyuqlikning kapillyar naychani
yuqoriga ko'tarishiga olib keladi. Meniskus deb nomlanuvchi suyuqlik ustunining
yuqori qismi oxir-oqibat termometrning harorati atrof-muhit harorati bilan
muvozanatlashganda dam oladi. Keyin termometrning harorati poyadagi
shkaladan o'qilishi mumkin. Oddiy shisha ichidagi suyuqlik termometrining asosiy
xususiyatlari 1-rasmda ko'rsatilgan. Biroq, ko'rsatilgan xususiyatlarning barchasi
bitta termometrga kiritilishi shart emas. Termometrning lampochkasi termometr
suyuqligi uchun yupqa shisha devorli rezervuardir. U termometrik suyuqlik va
lampochka oynasining kengayish koeffitsientlariga qarab shkalaning ma'lum
darajalariga teng hajmni o'z ichiga oladi. Masalan, "oddiy" shishadan yasalgan
lampochkadagi simob uchun lampochkaning hajmi Tselsiy termometrlari uchun
shkala bo'yicha kapillyarning 1 graduslik uzunligining taxminan 6222 marta
hajmiga yoki 1 darajali hajmning 11200 barobariga teng. Farengeyt termometrlari
uchun shkala bo'yicha kapillyar uzunligi. Kengayish koeffitsientlari simobnikidan
yuqori bo'lgan organik termometrik suyuqliklar uchun lampochkaning hajmlari
mos ravishda kichikroq. Termometrning poyasi shisha kapillyar bo'lib, u orqali
termometrik suyuqlik harorat o'zgarishi bilan oldinga yoki orqaga chekinadi. Bu
markazida juda kichik kapillyarga ega bo'lgan og'ir shisha poya bo'lishi mumkin
yoki yopiq tarozi poyasi bo'lishi mumkin, unda juda kichik kapillyar naycha shisha
taroziga biriktirilgan va shisha gilzaga o'ralgan. Asosiy shkala darajalar yoki
darajalarning ko'paytmalari yoki pastki ko'pliklari bilan tugatiladi. Ko'pincha
asosiy shkala termometrdagi yagona o'lchovdir. Biroq, ba'zi termometrlarda
qo'shimcha qisqa shkala mavjud bo'lib, ular qo'shimcha shkala deb nomlanadi,
agar mos mos yozuvlar harorati, masalan, muz nuqtasi asosiy o'lchov oralig'iga
kiritilmagan bo'lsa. Malumot harorati vaqt yoki foydalanish funktsiyasi sifatida
termometrning kalibrlanishini tekshirish uchun ishlatiladi. Kengayish kamerasi
kapillyar teshikning yuqori qismidagi kengayishdir. Gaz bilan to'ldirilgan
termometrlarda suyuqlik shkalaning yuqori qismiga ko'tarilganda ichki bosimning
haddan tashqari ko'payishini oldini oladi. Kengayish kamerasining hajmi 20 mm
uzunlikdagi bir xil kapillyarning hajmiga teng yoki undan kattaroq bo'lishi kerak.
Kichikroq kattalashtirishlar kengaytirish kameralari sifatida tasniflanmaydi.
Siqilish kamerasi - asosiy shkala ostida yoki asosiy shkala va yordamchi shkala
o'rtasida joylashgan kapillyar teshikning kengayishi. Bu mos yozuvlar nuqtasidan
6

asosiy shkalaga erishish yoki butun suyuqlik ustunining lampochkaga qisqarishini
oldini olish uchun zarur bo'lgan kapillyar uzunligini qisqartirishga xizmat qiladi.

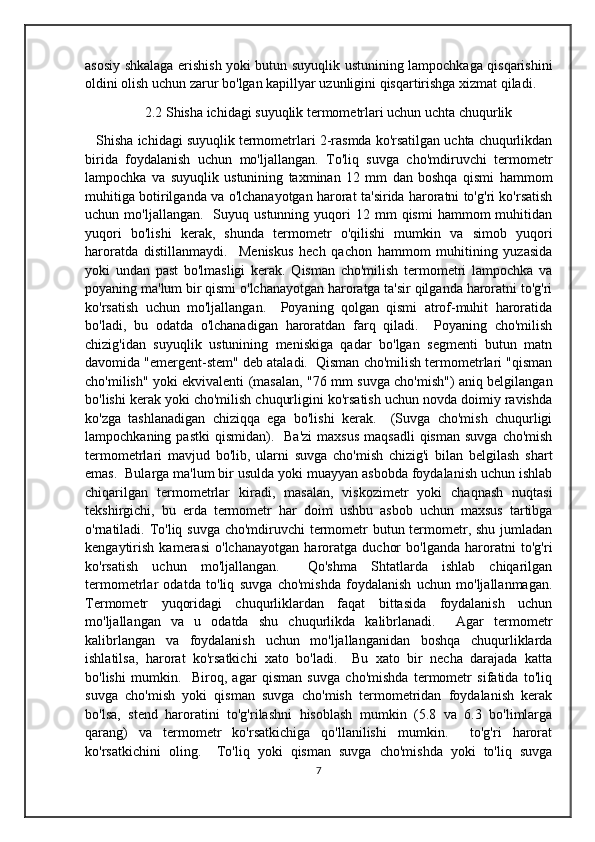

2.2 Shisha ichidagi suyuqlik termometrlari uchun uchta chuqurlik
Shisha ichidagi suyuqlik termometrlari 2-rasmda ko'rsatilgan uchta chuqurlikdan
birida foydalanish uchun mo'ljallangan. To'liq suvga cho'mdiruvchi termometr
lampochka va suyuqlik ustunining taxminan 12 mm dan boshqa qismi hammom
muhitiga botirilganda va o'lchanayotgan harorat ta'sirida haroratni to'g'ri ko'rsatish
uchun mo'ljallangan. Suyuq ustunning yuqori 12 mm qismi hammom muhitidan
yuqori bo'lishi kerak, shunda termometr o'qilishi mumkin va simob yuqori
haroratda distillanmaydi. Meniskus hech qachon hammom muhitining yuzasida
yoki undan past bo'lmasligi kerak. Qisman cho'milish termometri lampochka va
poyaning ma'lum bir qismi o'lchanayotgan haroratga ta'sir qilganda haroratni to'g'ri
ko'rsatish uchun mo'ljallangan. Poyaning qolgan qismi atrof-muhit haroratida
bo'ladi, bu odatda o'lchanadigan haroratdan farq qiladi. Poyaning cho'milish
chizig'idan suyuqlik ustunining meniskiga qadar bo'lgan segmenti butun matn
davomida "emergent-stem" deb ataladi. Qisman cho'milish termometrlari "qisman
cho'milish" yoki ekvivalenti (masalan, "76 mm suvga cho'mish") aniq belgilangan
bo'lishi kerak yoki cho'milish chuqurligini ko'rsatish uchun novda doimiy ravishda
ko'zga tashlanadigan chiziqqa ega bo'lishi kerak. (Suvga cho'mish chuqurligi
lampochkaning pastki qismidan). Ba'zi maxsus maqsadli qisman suvga cho'mish
termometrlari mavjud bo'lib, ularni suvga cho'mish chizig'i bilan belgilash shart
emas. Bularga ma'lum bir usulda yoki muayyan asbobda foydalanish uchun ishlab
chiqarilgan termometrlar kiradi, masalan, viskozimetr yoki chaqnash nuqtasi
tekshirgichi, bu erda termometr har doim ushbu asbob uchun maxsus tartibga
o'rnatiladi. To'liq suvga cho'mdiruvchi termometr butun termometr, shu jumladan
kengaytirish kamerasi o'lchanayotgan haroratga duchor bo'lganda haroratni to'g'ri
ko'rsatish uchun mo'ljallangan. Qo'shma Shtatlarda ishlab chiqarilgan
termometrlar odatda to'liq suvga cho'mishda foydalanish uchun mo'ljallanmagan.
Termometr yuqoridagi chuqurliklardan faqat bittasida foydalanish uchun
mo'ljallangan va u odatda shu chuqurlikda kalibrlanadi. Agar termometr
kalibrlangan va foydalanish uchun mo'ljallanganidan boshqa chuqurliklarda
ishlatilsa, harorat ko'rsatkichi xato bo'ladi. Bu xato bir necha darajada katta
bo'lishi mumkin. Biroq, agar qisman suvga cho'mishda termometr sifatida to'liq
suvga cho'mish yoki qisman suvga cho'mish termometridan foydalanish kerak
bo'lsa, stend haroratini to'g'rilashni hisoblash mumkin (5.8 va 6.3 bo'limlarga
qarang) va termometr ko'rsatkichiga qo'llanilishi mumkin. to'g'ri harorat
ko'rsatkichini oling. To'liq yoki qisman suvga cho'mishda yoki to'liq suvga
7

cho'mishda ishlatiladigan to'liq yoki qisman suvga cho'mish termometrlari uchun
bunday stend haroratini tuzatish amalga oshirilmaydi. Bu yupqa devorli
lampochkaning turli bosimlari va kengayishi natijasida yuzaga keladigan
qo'shimcha xato bilan bog'liq. ko'proq sayoz chuqurlikda lampochkani va
hammom ustidagi kengaytirish xonasiga ega bo'lishidan farqli o'laroq, termometr
to'liq suvga botganda op kamerasi.

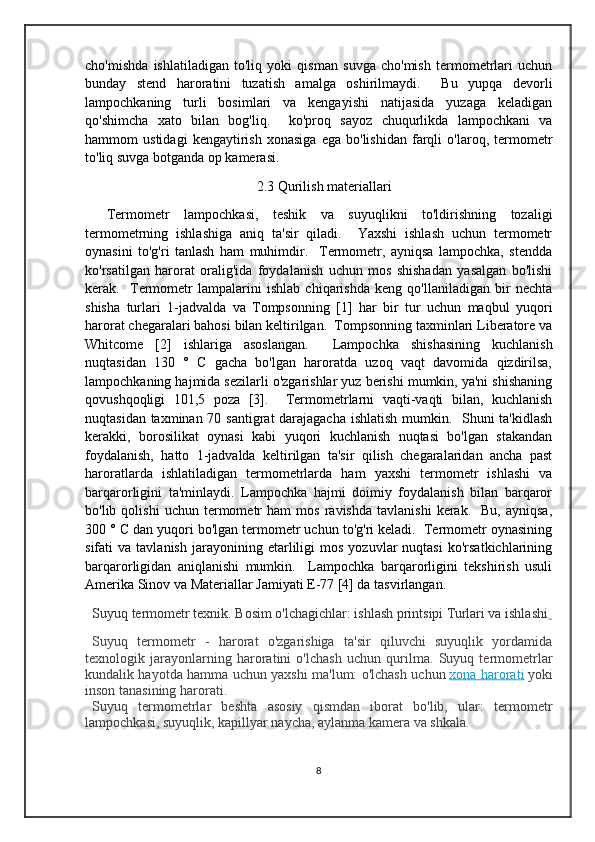

2.3 Qurilish materiallari
Termometr lampochkasi, teshik va suyuqlikni to'ldirishning tozaligi
termometrning ishlashiga aniq ta'sir qiladi. Yaxshi ishlash uchun termometr
oynasini to'g'ri tanlash ham muhimdir. Termometr, ayniqsa lampochka, stendda
ko'rsatilgan harorat oralig'ida foydalanish uchun mos shishadan yasalgan bo'lishi
kerak. Termometr lampalarini ishlab chiqarishda keng qo'llaniladigan bir nechta
shisha turlari 1-jadvalda va Tompsonning [1] har bir tur uchun maqbul yuqori
harorat chegaralari bahosi bilan keltirilgan. Tompsonning taxminlari Liberatore va
Whitcome [2] ishlariga asoslangan. Lampochka shishasining kuchlanish
nuqtasidan 130 ° C gacha bo'lgan haroratda uzoq vaqt davomida qizdirilsa,
lampochkaning hajmida sezilarli o'zgarishlar yuz berishi mumkin, ya'ni shishaning
qovushqoqligi 101,5 poza [3]. Termometrlarni vaqti-vaqti bilan, kuchlanish
nuqtasidan taxminan 70 santigrat darajagacha ishlatish mumkin. Shuni ta'kidlash
kerakki, borosilikat oynasi kabi yuqori kuchlanish nuqtasi bo'lgan stakandan
foydalanish, hatto 1-jadvalda keltirilgan ta'sir qilish chegaralaridan ancha past
haroratlarda ishlatiladigan termometrlarda ham yaxshi termometr ishlashi va
barqarorligini ta'minlaydi. Lampochka hajmi doimiy foydalanish bilan barqaror
bo'lib qolishi uchun termometr ham mos ravishda tavlanishi kerak. Bu, ayniqsa,
300 ° C dan yuqori bo'lgan termometr uchun to'g'ri keladi. Termometr oynasining
sifati va tavlanish jarayonining etarliligi mos yozuvlar nuqtasi ko'rsatkichlarining
barqarorligidan aniqlanishi mumkin. Lampochka barqarorligini tekshirish usuli
Amerika Sinov va Materiallar Jamiyati E-77 [4] da tasvirlangan.
Suyuq termometr texnik. Bosim o'lchagichlar: ishlash printsipi Turlari va ishlashi
Suyuq termometr - harorat o'zgarishiga ta'sir qiluvchi suyuqlik yordamida
texnologik jarayonlarning haroratini o'lchash uchun qurilma. Suyuq termometrlar
kundalik hayotda hamma uchun yaxshi ma'lum: o'lchash uchun xona harorati yoki
inson tanasining harorati.
Suyuq termometrlar beshta asosiy qismdan iborat bo'lib, ular: termometr
lampochkasi, suyuqlik, kapillyar naycha, aylanma kamera va shkala.
8

Termometrning lampochkasi suyuqlik qo'yilgan qismdir. Suyuqlik harorat
o'zgarishiga kapillyar naychaning ko'tarilishi yoki tushishi bilan reaksiyaga
kirishadi. Kapillyar naycha tor silindr bo'lib, u orqali suyuqlik harakatlanadi.
Ko'pincha kapillyar trubka ortiqcha suyuqlik kiradigan bo'shliq bo'lgan bypass
kamerasi bilan jihozlangan. Agar aylanma kamera bo'lmasa, kapillyar trubka
to'ldirilgandan so'ng, harorat ko'tarilishda davom etsa, trubkani yo'q qilish uchun
etarli bosim hosil bo'ladi. Tarozi suyuqlik termometrining ko'rsatkichlarni olish
uchun ishlatiladigan qismidir. O'lchov darajalarda kalibrlangan. Tarozi kapillyar
trubaga o'rnatilishi yoki harakatlanishi mumkin. Harakatlanuvchi tarozi uni sozlash
imkonini beradi.
Suyuq termometrning ishlash printsipi
1.2. Suyuqlik termometrlarining turlari
1-rasm
Suyuq termometrlarning ishlash printsipi suyuqliklarning qisqarishi va kengayish
xususiyatiga asoslanadi. Suyuqlik qizdirilganda u odatda kengayadi;
termometrning lampochkasidagi suyuqlik kengayadi va kapillyar trubka bo'ylab
yuqoriga ko'tariladi, bu esa haroratning oshishini ko'rsatadi. Aksincha, suyuqlik
soviganida, u odatda qisqaradi; suyuq termometrning kapillyar trubkasidagi
suyuqlik kamayadi va shu bilan haroratning pasayishini ko'rsatadi. Agar
moddaning o'lchangan harorati o'zgargan bo'lsa, u holda issiqlik o'tkaziladi:
birinchi navbatda harorati o'lchanadigan moddadan termometr shariga, so'ngra
shardan suyuqlikka. Suyuqlik kapillyar naychani yuqoriga yoki pastga siljitish
orqali harorat o'zgarishiga ta'sir qiladi.
9

Suyuq termometrda ishlatiladigan suyuqlik turi termometr bilan o'lchanadigan
harorat oralig'iga bog'liq.
Merkuriy , -39-600°C (-38-1100°F);
Simob qotishmalari , -60-120°C (-76-250°F);
Spirtli ichimliklar , -80-100°C (-112-212°F).
Qisman immersion suyuqlik termometrlari
Ko'pgina suyuq termometrlar termometrning butun yuzasi o'lchanadigan modda
bilan aloqa qiladigan devorga osib qo'yish uchun mo'ljallangan. Biroq, ba'zi sanoat
va laboratoriya suyuqlik termometrlari suyuqlikka botirish uchun mo'ljallangan va
kalibrlangan.
Shu tarzda qo'llaniladigan termometrlardan eng ko'p qo'llaniladigan qisman
immersion termometrlardir. Qisman immersion termometr yordamida aniq
ko'rsatkichlarni olish uchun uning lampochkasini va kapillyar trubkasini faqat shu
chiziqgacha botiring.
2-rasm
Kapillyar trubka ichidagi suyuqlikka ta'sir qilishi mumkin bo'lgan atrof-muhit
haroratidagi o'zgarishlarni qoplash uchun qisman daldırma termometrlari belgiga
botiriladi. Agar atrof-muhit haroratining o'zgarishi (termometr atrofidagi havo
haroratining o'zgarishi) ehtimoli bo'lsa, ular kapillyar naycha ichidagi suyuqlikning
kengayishiga yoki qisqarishiga olib kelishi mumkin. Natijada, ko'rsatkichlar
nafaqat o'lchanadigan moddaning harorati, balki atrof-muhit havosi haroratiga ham
ta'sir qiladi. Kapillyar naychani belgilangan chiziqqa botirish atrof-muhit
haroratining ko'rsatkichlarning aniqligiga ta'sirini yo'q qiladi.
10

Sanoat ishlab chiqarishida ko'pincha quvurlar orqali yoki konteynerlarda
o'tadigan moddalarning haroratini o'lchash kerak. Bunday sharoitda haroratni
o'lchash asboblar ishlab chiqaruvchilar uchun ikkita muammo tug'diradi: bu modda
yoki suyuqlikka to'g'ridan-to'g'ri kirish imkoni bo'lmaganda moddaning haroratini
qanday o'lchash va to'xtamasdan tekshirish, tekshirish yoki almashtirish uchun
suyuqlik termometrini qanday olish kerak. texnologik jarayon . Termometrlarni
kiritish uchun o'lchash kanallari ishlatilsa, bu muammolarning ikkalasi ham
bartaraf etiladi.
3-rasm
Termometrni kiritish uchun o'lchash kanali quvurga o'xshash kanal bo'lib, u bir
uchi yopiq, ikkinchisi esa ochiq. O'lchov kanali suyuq termometrning
lampochkasini o'z ichiga olishi va shu bilan uni korroziyaga olib kelishi mumkin
bo'lgan moddalardan, zaharli moddalardan yoki past haroratdan himoya qilish
uchun mo'ljallangan. Yuqori bosim . Termometrlarni kiritish uchun o'lchash
kanallaridan foydalanilganda, issiqlik almashinuvi harorati o'lchanadigan
moddaning va termometr sharining bilvosita aloqasi (o'lchash kanali orqali)
shaklida amalga oshiriladi. O'lchov kanallari muhr hisoblanadi yuqori qon
11

bosimi va suyuqlikning, o'lchanayotgan haroratning tashqariga chiqishiga yo'l
qo'ymaslik.
O'lchov kanallari har xil turdagi termometrlar bilan ishlatilishi mumkin bo'lgan
standart o'lchamlarda ishlab chiqariladi. Termometr o'lchash kanaliga
o'rnatilganda, uning shari kanalga kiritiladi va termometrni mahkamlash uchun
termometr ustiga gayka vidalanadi.
Amaliyot printsipi o'lchangan bosim yoki bosim farqini suyuqlik ustunining
bosimi bilan muvozanatlashga asoslangan. Ular oddiy qurilma va yuqori o'lchov
aniqligiga ega, ular laboratoriya va kalibrlash asboblari sifatida keng qo'llaniladi.
Suyuqlik manometrlari quyidagilarga bo'linadi: U shaklidagi, qo'ng'iroqli va
halqali.
U shaklidagi. Ishlash printsipi aloqa tomirlari qonuniga asoslanadi. Ular ikki
quvurli (1) va chashka bitta quvurli (2).
4-rasm
1) shisha trubka 1, tarozi bilan plastinka 3 o'rnatilgan va to'siq suyuqlik bilan
to'ldirilgan 2. Tirsaklardagi darajadagi farq o'lchangan bosimning pasayishiga
proportsionaldir. "-" 1. bir qator xatolar: meniskus o'rnini o'qishda noto'g'ri
bo'lganligi sababli, T doirasidagi o'zgarishlar. o'rta, kapillyarlik hodisalari
(tuzatishlar kiritish bilan bartaraf etilgan). 2. xatoning ko'payishiga olib keladigan
ikkita o'qish zarurati.
2) vakillik ikki quvurli modifikatsiyadir, lekin bir tizza keng idish (chashka) bilan
almashtiriladi. Haddan tashqari bosim ta'sirida idishdagi suyuqlik darajasi pasayadi
va quvurda u ko'tariladi.
12

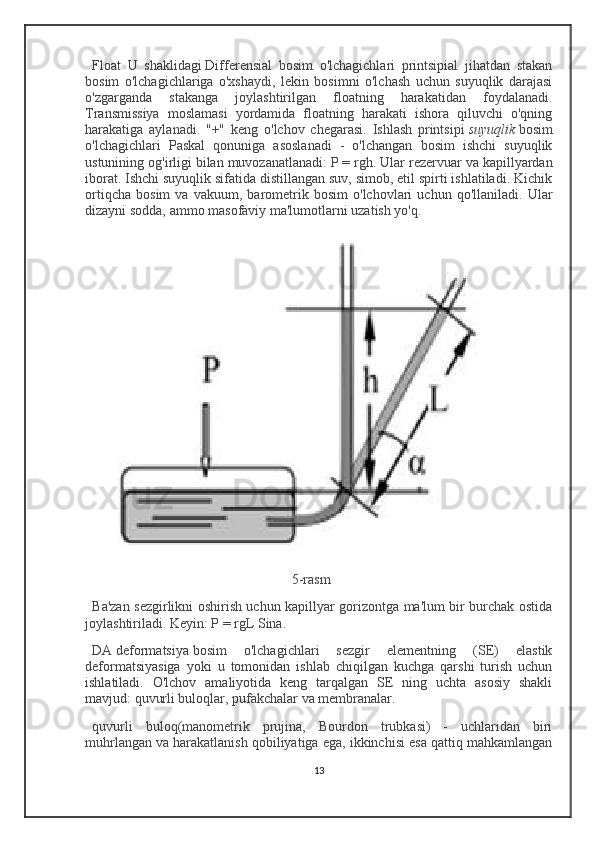

Float U shaklidagi Differensial bosim o'lchagichlari printsipial jihatdan stakan
bosim o'lchagichlariga o'xshaydi, lekin bosimni o'lchash uchun suyuqlik darajasi
o'zgarganda stakanga joylashtirilgan floatning harakatidan foydalanadi.
Transmissiya moslamasi yordamida floatning harakati ishora qiluvchi o'qning
harakatiga aylanadi. "+" keng o'lchov chegarasi. Ishlash printsipi suyuqlik bosim
o'lchagichlari Paskal qonuniga asoslanadi - o'lchangan bosim ishchi suyuqlik
ustunining og'irligi bilan muvozanatlanadi: P = rgh . Ular rezervuar va kapillyardan
iborat. Ishchi suyuqlik sifatida distillangan suv, simob, etil spirti ishlatiladi. Kichik
ortiqcha bosim va vakuum, barometrik bosim o'lchovlari uchun qo'llaniladi. Ular
dizayni sodda, ammo masofaviy ma'lumotlarni uzatish yo'q.
5-rasm
Ba'zan sezgirlikni oshirish uchun kapillyar gorizontga ma'lum bir burchak ostida
joylashtiriladi. Keyin: P = rgL Sina.
DA deformatsiya bosim o'lchagichlari sezgir elementning (SE) elastik
deformatsiyasiga yoki u tomonidan ishlab chiqilgan kuchga qarshi turish uchun
ishlatiladi. O'lchov amaliyotida keng tarqalgan SE ning uchta asosiy shakli
mavjud: quvurli buloqlar, pufakchalar va membranalar.
quvurli buloq (manometrik prujina, Bourdon trubkasi) - uchlaridan biri
muhrlangan va harakatlanish qobiliyatiga ega, ikkinchisi esa qattiq mahkamlangan
13

elastik metall naycha. Quvurli buloqlar, asosan, bahorning ichki qismiga
qo'llaniladigan o'lchangan bosimni uning erkin uchining mutanosib harakatiga
aylantirish uchun ishlatiladi.
6-rasm
Eng keng tarqalgan bitta kangalli quvurli buloq oval yoki elliptik kesma bilan 270
° egilgan quvurdir. Qo'llaniladigan ortiqcha bosim ta'sirida kolba ochiladi va
vakuum ta'sirida buriladi. Naychaning bu harakat yo'nalishi ichki ortiqcha bosim
ta'sirida ellipsning kichik o'qining ortib borishi bilan izohlanadi, bunda kolba
uzunligi doimiy bo'lib qoladi.
Ko'rib chiqilayotgan buloqlarning asosiy kamchiliklari - bu uzatish
mexanizmlaridan foydalanishni talab qiladigan kichik burilish burchagi. Ularning
14

yordami bilan quvurli buloqning bo'sh uchining bir necha daraja yoki millimetrga
harakatlanishi o'qning burchak harakati 270 - 300 ° ga aylanadi.
Afzallik chiziqqa yaqin statik xarakteristikadir. Asosiy dastur ko'rsatuvchi
asboblardir. Bosim o'lchagichlarning o'lchov diapazonlari 0 dan 10 3 MPa gacha;
vakuum o'lchagichlar - 0,1 dan 0 MPa gacha. Asbobning aniqligi sinflari: 0,15 dan
(namunali) 4 gacha.
Quvurli buloqlar guruch, bronza, zanglamaydigan po'latdan yasalgan.

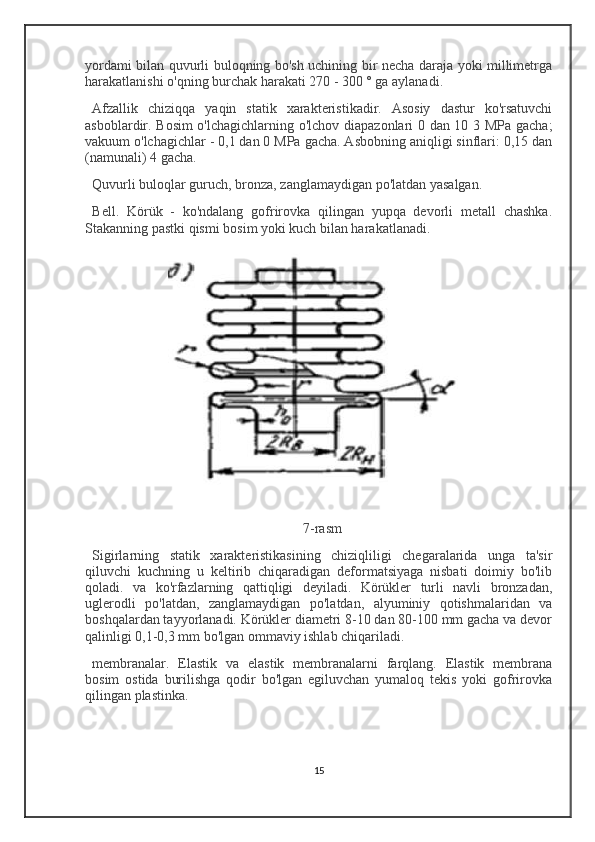

Bell . Körük - ko'ndalang gofrirovka qilingan yupqa devorli metall chashka.
Stakanning pastki qismi bosim yoki kuch bilan harakatlanadi.
7-rasm
Sigirlarning statik xarakteristikasining chiziqliligi chegaralarida unga ta'sir
qiluvchi kuchning u keltirib chiqaradigan deformatsiyaga nisbati doimiy bo'lib
qoladi. va ko'rfazlarning qattiqligi deyiladi. Körükler turli navli bronzadan,
uglerodli po'latdan, zanglamaydigan po'latdan, alyuminiy qotishmalaridan va
boshqalardan tayyorlanadi. Körükler diametri 8-10 dan 80-100 mm gacha va devor
qalinligi 0,1-0,3 mm bo'lgan ommaviy ishlab chiqariladi.
membranalar . Elastik va elastik membranalarni farqlang. Elastik membrana
bosim ostida burilishga qodir bo'lgan egiluvchan yumaloq tekis yoki gofrirovka
qilingan plastinka.
15

8-rasm
Yassi membranalarning statik xarakteristikasi ortib borishi bilan chiziqli
bo'lmagan holda o'zgaradi. bosim, shuning uchun mumkin bo'lgan zarbaning
kichik bir qismi ish maydoni sifatida ishlatiladi. Gofrirovka qilingan
membranalarni tekislarga qaraganda kattaroq burilishlar bilan ishlatish mumkin,
chunki ular xarakteristikaning chiziqli bo'lmaganligi sezilarli darajada past bo'ladi.
Membranalar turli xil po'latdan yasalgan: bronza, guruch va boshqalar.
OLDINCHI KAMERA BURNER
Old kamerali burner - gaz chiqishi uchun teshiklari bo'lgan gaz kollektoridan,
kanallari bo'lgan monoblokdan va kollektor ustida joylashgan keramik refrakter
kameradan iborat qurilma, unda gaz havo bilan aralashtiriladi va gaz-havo
aralashmasi yoqiladi. Old kamerali burner 10-30 Pa vakuum bilan ishlaydigan
seksiyali cho'yan qozonlari, quritgichlar va boshqa issiqlik moslamalarining
pechlarida tabiiy gazni yoqish uchun mo'ljallangan. Old kamerali burnerlar o'choq
o'chog'ida joylashganki, buning natijasida yaxshi sharoitlar issiqlik oqimlarini
pechning uzunligi bo'ylab bir xil taqsimlash uchun. Old kamerali brülörler past va
o'rta gaz bosimida ishlashi mumkin. Old kamera gaz kollektoridan iborat ( po'lat
quvur ) bir qator gaz chiqish joylari bilan. Issiqlik chiqishiga qarab, burner 1,2 yoki
3 kollektorga ega bo'lishi mumkin. Keramika monoblok gaz kollektorining
tepasida po'latdan yasalgan ramkaga o'rnatiladi va bir qator kanallarni
(mikserlarni) hosil qiladi. Har bir gaz chiqishi o'zining keramika mikseriga ega.
Kollektor teshiklaridan oqib chiqadigan gaz oqimi yonish uchun zarur bo'lgan
havoning 50-70% ni chiqaradi, qolgan havo pechda kamdan-kam uchraydiganligi
sababli kiradi. Chiqarish natijasida aralashmaning shakllanishi kuchayadi.
16

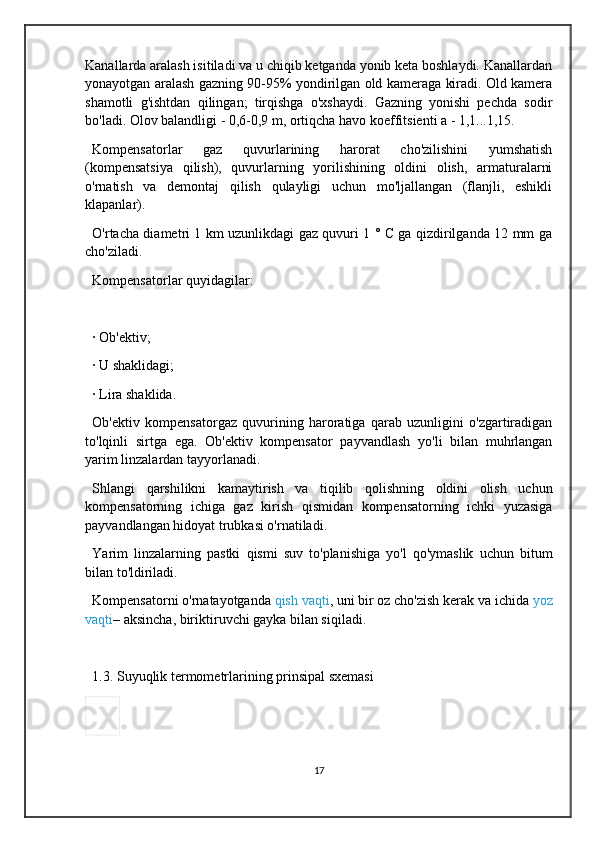

Kanallarda aralash isitiladi va u chiqib ketganda yonib keta boshlaydi. Kanallardan
yonayotgan aralash gazning 90-95% yondirilgan old kameraga kiradi. Old kamera
shamotli g'ishtdan qilingan; tirqishga o'xshaydi. Gazning yonishi pechda sodir
bo'ladi. Olov balandligi - 0,6-0,9 m, ortiqcha havo koeffitsienti a - 1,1...1,15.
Kompensatorlar gaz quvurlarining harorat cho'zilishini yumshatish
(kompensatsiya qilish), quvurlarning yorilishining oldini olish, armaturalarni
o'rnatish va demontaj qilish qulayligi uchun mo'ljallangan (flanjli, eshikli
klapanlar).
O'rtacha diametri 1 km uzunlikdagi gaz quvuri 1 ° C ga qizdirilganda 12 mm ga
cho'ziladi.
Kompensatorlar quyidagilar:
· Ob'ektiv;
· U shaklidagi;
· Lira shaklida.
Ob'ektiv kompensator gaz quvurining haroratiga qarab uzunligini o'zgartiradigan
to'lqinli sirtga ega. Ob'ektiv kompensator payvandlash yo'li bilan muhrlangan
yarim linzalardan tayyorlanadi.
Shlangi qarshilikni kamaytirish va tiqilib qolishning oldini olish uchun
kompensatorning ichiga gaz kirish qismidan kompensatorning ichki yuzasiga
payvandlangan hidoyat trubkasi o'rnatiladi.
Yarim linzalarning pastki qismi suv to'planishiga yo'l qo'ymaslik uchun bitum
bilan to'ldiriladi.
Kompensatorni o'rnatayotganda qish vaqti , uni bir oz cho'zish kerak va ichida yoz
vaqti – aksincha, biriktiruvchi gayka bilan siqiladi.
1.3. Suyuqlik termometrlarining prinsipal sxemasi
17

9-rasm
U shaklidagi Lir shaklidagi
kompensator. kompensator.
10-rasm
Gaz quvurini o'rab turgan muhit haroratining o'zgarishi gaz quvurining
uzunligining o'zgarishiga olib keladi. 100 m uzunlikdagi po'lat gaz quvurining
to'g'ri uchastkasi uchun 1 ° harorat o'zgarishi bilan cho'zilishi yoki qisqarishi
taxminan 1,2 mm ni tashkil qiladi. Shuning uchun, gaz oqimi bo'ylab hisoblangan
vanalardan keyin barcha gaz quvurlarida linzalar kompensatorlari o'rnatilishi kerak
(3-rasm). Bundan tashqari, ish paytida, linzalar kompensatorining mavjudligi eshik
vanalarini o'rnatish va demontaj qilishni osonlashtiradi.
18

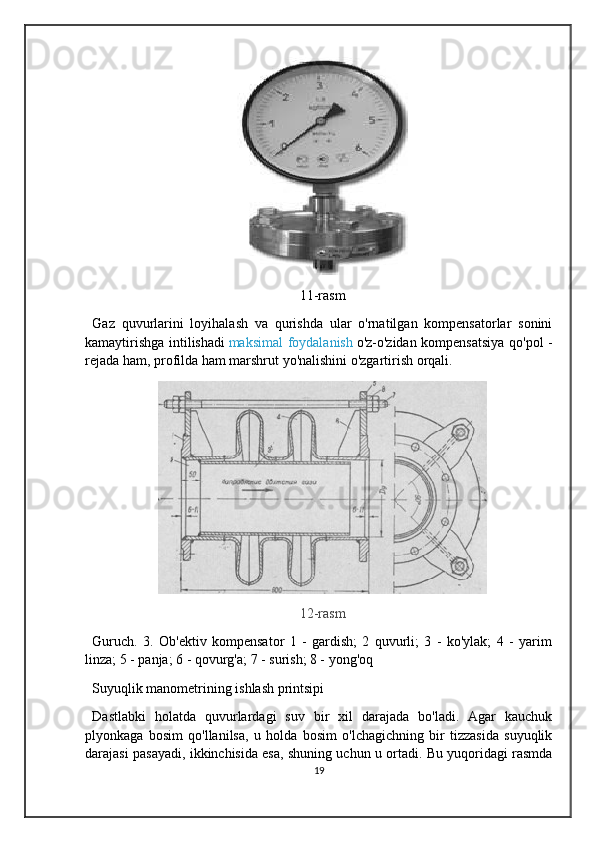

11-rasm
Gaz quvurlarini loyihalash va qurishda ular o'rnatilgan kompensatorlar sonini
kamaytirishga intilishadi maksimal foydalanish o'z-o'zidan kompensatsiya qo'pol -
rejada ham, profilda ham marshrut yo'nalishini o'zgartirish orqali.
12-rasm
Guruch. 3. Ob'ektiv kompensator 1 - gardish; 2 quvurli; 3 - ko'ylak; 4 - yarim
linza; 5 - panja; 6 - qovurg'a; 7 - surish; 8 - yong'oq
Suyuqlik manometrining ishlash printsipi
Dastlabki holatda quvurlardagi suv bir xil darajada bo'ladi. Agar kauchuk
plyonkaga bosim qo'llanilsa, u holda bosim o'lchagichning bir tizzasida suyuqlik
darajasi pasayadi, ikkinchisida esa, shuning uchun u ortadi. Bu yuqoridagi rasmda
19

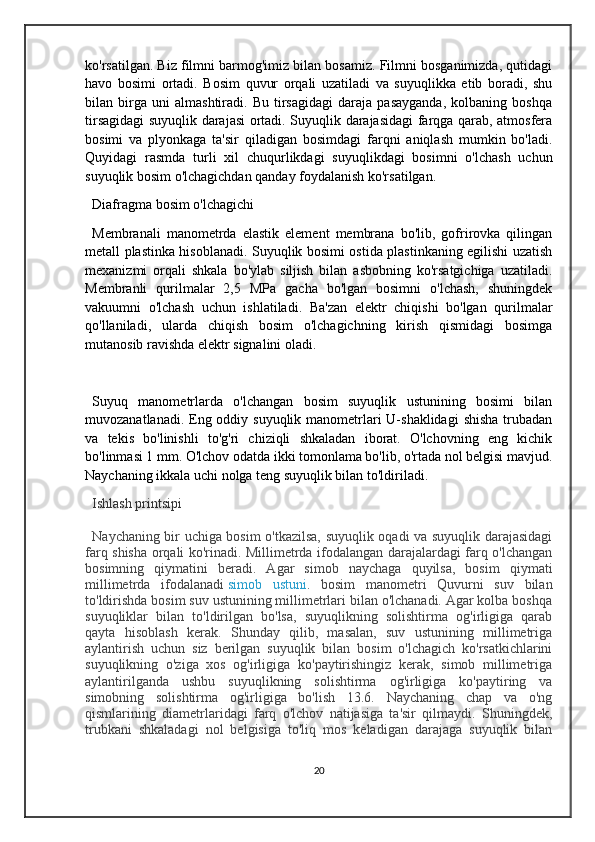

ko'rsatilgan. Biz filmni barmog'imiz bilan bosamiz. Filmni bosganimizda, qutidagi
havo bosimi ortadi. Bosim quvur orqali uzatiladi va suyuqlikka etib boradi, shu
bilan birga uni almashtiradi. Bu tirsagidagi daraja pasayganda, kolbaning boshqa
tirsagidagi suyuqlik darajasi ortadi. Suyuqlik darajasidagi farqga qarab, atmosfera
bosimi va plyonkaga ta'sir qiladigan bosimdagi farqni aniqlash mumkin bo'ladi.
Quyidagi rasmda turli xil chuqurlikdagi suyuqlikdagi bosimni o'lchash uchun
suyuqlik bosim o'lchagichdan qanday foydalanish ko'rsatilgan.
Diafragma bosim o'lchagichi
Membranali manometrda elastik element membrana bo'lib, gofrirovka qilingan
metall plastinka hisoblanadi. Suyuqlik bosimi ostida plastinkaning egilishi uzatish
mexanizmi orqali shkala bo'ylab siljish bilan asbobning ko'rsatgichiga uzatiladi.
Membranli qurilmalar 2,5 MPa gacha bo'lgan bosimni o'lchash, shuningdek
vakuumni o'lchash uchun ishlatiladi. Ba'zan elektr chiqishi bo'lgan qurilmalar
qo'llaniladi, ularda chiqish bosim o'lchagichning kirish qismidagi bosimga
mutanosib ravishda elektr signalini oladi.
Suyuq manometrlarda o'lchangan bosim suyuqlik ustunining bosimi bilan
muvozanatlanadi. Eng oddiy suyuqlik manometrlari U-shaklidagi shisha trubadan
va tekis bo'linishli to'g'ri chiziqli shkaladan iborat. O'lchovning eng kichik
bo'linmasi 1 mm. O'lchov odatda ikki tomonlama bo'lib, o'rtada nol belgisi mavjud.
Naychaning ikkala uchi nolga teng suyuqlik bilan to'ldiriladi.
Ishlash printsipi
Naychaning bir uchiga bosim o'tkazilsa, suyuqlik oqadi va suyuqlik darajasidagi
farq shisha orqali ko'rinadi. Millimetrda ifodalangan darajalardagi farq o'lchangan
bosimning qiymatini beradi. Agar simob naychaga quyilsa, bosim qiymati
millimetrda ifodalanadi simob ustuni . bosim manometri Quvurni suv bilan
to'ldirishda bosim suv ustunining millimetrlari bilan o'lchanadi. Agar kolba boshqa
suyuqliklar bilan to'ldirilgan bo'lsa, suyuqlikning solishtirma og'irligiga qarab
qayta hisoblash kerak. Shunday qilib, masalan, suv ustunining millimetriga
aylantirish uchun siz berilgan suyuqlik bilan bosim o'lchagich ko'rsatkichlarini
suyuqlikning o'ziga xos og'irligiga ko'paytirishingiz kerak, simob millimetriga
aylantirilganda ushbu suyuqlikning solishtirma og'irligiga ko'paytiring va
simobning solishtirma og'irligiga bo'lish 13.6. Naychaning chap va o'ng
qismlarining diametrlaridagi farq o'lchov natijasiga ta'sir qilmaydi. Shuningdek,
trubkani shkaladagi nol belgisiga to'liq mos keladigan darajaga suyuqlik bilan
20

to'ldirish shart emas, chunki ko'rsatkichlarni o'qishda faqat shkala bo'linmalari
sonidagi darajadagi farq hisobga olinadi.
Suyuqlik o'lchagichlar
Insoniyatni suv bilan ta'minlash masalalari doimo muhim bo'lib kelgan va ular
shaharlarning rivojlanishi va ulardagi ko'rinishi bilan alohida ahamiyat kasb
etgan. turli xil ishlab chiqarishlar. Shu bilan birga, suv bosimini o'lchash
muammosi, ya'ni nafaqat suv ta'minoti tizimi orqali suv ta'minotini ta'minlash,
balki turli mexanizmlarni ishga tushirish uchun zarur bo'lgan bosim tobora dolzarb
bo'lib qoldi. Kashfiyotchining sharafi eng yirik italyan rassomi va olimi Leonardo
da Vinchiga (1452-1519) tegishli bo'lib, u quvurlardagi suv bosimini o'lchash
uchun birinchi bo'lib piezometrik naychadan foydalangan. Afsuski, uning
"Suvning harakati va o'lchovi to'g'risida" asari faqat 19-asrda nashr etilgan. Shu
sababli, birinchi marta suyuqlik manometrini 1643 yilda Galileo Galileyning
shogirdlari, italiyalik olimlar Torricelli va Viviaii tomonidan yaratilganligi, ular
naychaga joylashtirilgan simobning xususiyatlarini o'rganishda atmosfera
bosimining mavjudligini aniqlaganligi umumiy qabul qilinadi. . Simob barometri
shunday tug'ilgan. Keyingi 10-15 yil ichida Frantsiyada (B. Paskal va R. Dekart)
va Germaniyada (O. Guericke) har xil turdagi suyuqlik barometrlari, jumladan, suv
bilan to'ldirilgan holda yaratilgan. 1652 yilda O. Guericke ikki otlar jamoasini
(mashhur "Magdeburg yarim sharlari") ajrata olmaydigan pompalanadigan yarim
sharlar bilan ajoyib tajriba orqali atmosferaning tortishish kuchini ko'rsatdi.
Fan va texnikaning keyingi rivojlanishi juda ko ' p miqdordagi suyuqlik
manometrlarining paydo bo ' lishiga olib keldi har xil turlari , foydalanilgan ;:
hozirgacha ko ' plab sohalarda : meteorologiya , aviatsiya va elektrovakuum
texnologiyasi , geodeziya va geologiya - qidiruv , fizika va metrologiya va boshqalar .
Biroq, suyuqlik bosim o'lchagichlarining ishlash printsipining bir qator o'ziga xos
xususiyatlari tufayli, ularning solishtirma og'irligi. boshqa turdagi bosim
o'lchagichlari bilan solishtirganda nisbatan kichik va kelajakda kamayishi mumkin.
Biroq, ayniqsa, o'lchashda yuqori aniqlik atmosfera bosimiga yaqin bosim
oralig'ida ular hali ham ajralmas hisoblanadi. Suyuqlik manometrlari bir qator
boshqa sohalarda (mikromanometriya, barometriya, meteorologiya va fizik-
texnikaviy tadqiqotlarda) o'z ahamiyatini yo'qotmagan. Suyuqlik manometrlarining
asosiy turlari va ularning ishlash tamoyillari
Suyuqlik manometrlarining ishlash printsipini U shaklidagi suyuqlik manometri
misolida ko ' rsatish mumkin . a ), bir-biriga bog'langan ikkita vertikal trubadan
iborat 1 va 2,
21

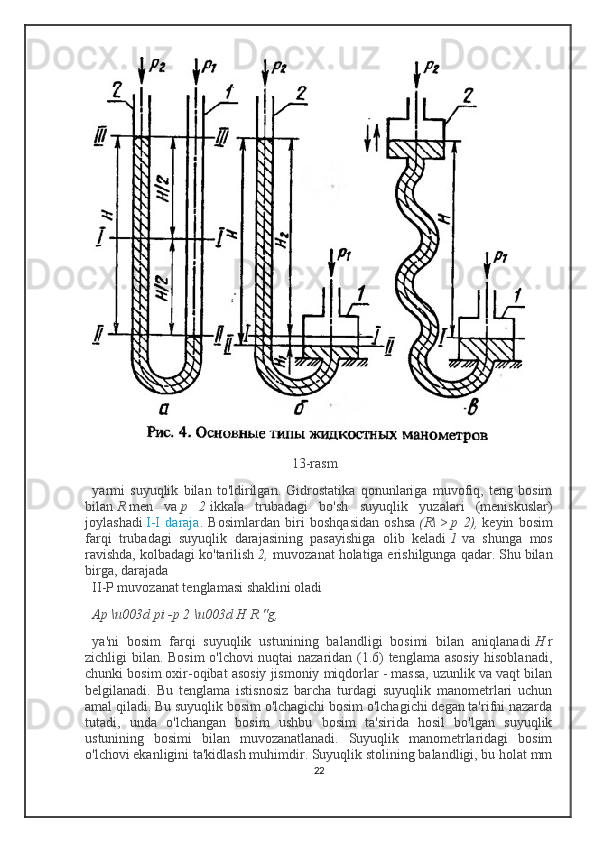

$13-rasm yarmi suyuqlik bilan to'ldirilgan. Gidrostatika qonunlariga muvofiq, teng bosim bilan R men va p 2 ikkala trubadagi bo'sh suyuqlik yuzalari (meniskuslar) joylashadi I-I daraja . Bosimlardan biri boshqasidan oshsa (R\ > p 2), keyin bosim farqi trubadagi suyuqlik darajasining pasayishiga olib keladi 1 va shunga mos ravishda, kolbadagi ko'tarilish 2, muvozanat holatiga erishilgunga qadar. Shu bilan birga, darajada II-P muvozanat tenglamasi shaklini oladi Ap \u003d pi -p 2 \u003d H R "g, ya'ni bosim farqi suyuqlik ustunining balandligi bosimi bilan aniqlanadi H r zichligi bilan. Bosim o'lchovi nuqtai nazaridan (1.6) tenglama asosiy hisoblanadi, chunki bosim oxir-oqibat asosiy jismoniy miqdorlar - massa, uzunlik va vaqt bilan belgilanadi. Bu tenglama istisnosiz barcha turdagi suyuqlik manometrlari uchun amal qiladi. Bu suyuqlik bosim o'lchagichi bosim o'lchagichi degan ta'rifni nazarda tutadi, unda o'lchangan bosim ushbu bosim ta'sirida hosil bo'lgan suyuqlik ustunining bosimi bilan muvozanatlanadi. Suyuqlik manometrlaridagi bosim o'lchovi ekanligini ta'kidlash muhimdir. Suyuqlik stolining balandligi, bu holat mm 22$ $suv bosimi birliklarining paydo bo'lishiga olib keldi. Art., mm Hg Art. va boshqalar suyuq manometrlarning ishlash printsipidan tabiiy ravishda kelib chiqadi. Stakan suyuqlik manometri (4-rasm, b) bir-biriga bog'langan stakanlardan iborat 1 va vertikal quvur 2, maydon bilan ko'ndalang kesim stakanlar quvurlardan sezilarli darajada kattaroqdir. Shuning uchun, bosim farqi ta'siri ostida Ar idishdagi suyuqlik darajasining o'zgarishi naychadagi suyuqlik darajasining ko'tarilishidan ancha past bo'ladi: H\ = H r f/F, qayerda H ! - stakandagi suyuqlik darajasining o'zgarishi; H 2 - naychadagi suyuqlik darajasining o'zgarishi; / - trubaning tasavvurlar maydoni; F - kubokning kesma maydoni. Demak, o'lchangan bosimni muvozanatlashtiruvchi suyuqlik ustunining balandligi H - H x + H 2 = # 2 (1 + f/F), va o'lchangan bosim farqi Pi - Rg = H 2 p ?-(1 +f/F ). (2.2) Shuning uchun, ma'lum koeffitsient bilan k= 1 + f/F bosim farqi bir kolbadagi suyuqlik darajasining o'zgarishi bilan aniqlanishi mumkin, bu o'lchash jarayonini soddalashtiradi. Ikki stakanli manometr (4-rasm, ichida) moslashuvchan shlang bilan bog'langan ikkita stakandan iborat 1 va 2 ulardan biri qattiq mahkamlangan, ikkinchisi esa vertikal yo'nalishda harakatlanishi mumkin. Teng bosim bilan R\ va p 2 krujkalar va shuning uchun suyuqlikning erkin yuzalari bir xil darajada I-I. Agar a R\ > R 2 keyin stakan 2 (2.1) tenglamaga muvofiq muvozanatga erishilgunga qadar ko'tariladi. Barcha turdagi suyuqlik manometrlarining ishlash printsipining birligi ularning har qanday turdagi bosimni - mutlaq va o'lchagichni va bosim farqini o'lchash imkoniyati nuqtai nazaridan ularning ko'p qirraliligini belgilaydi. Mutlaq bosim o'lchanadi, agar p 2 = 0, ya'ni kolbadagi suyuqlik sathidan yuqori bo'shliq bo'lganda 2 pompalanadi. Keyin manometrdagi suyuqlik ustuni naychadagi mutlaq bosimni muvozanatlashtiradi i,T.e.p a6c =tf p g. Haddan tashqari bosimni o'lchashda quvurlardan biri atmosfera bosimi bilan aloqa qiladi, masalan, p 2 \u003d p tsh. Agar trubkadagi mutlaq bosim bo'lsa 1 atmosfera bosimidan ko'proq (R i >p aT m)> keyin (1.6) ga muvofiq trubadagi suyuqlik ustuni 2 kolbadagi ortiqcha bosimni muvozanatlash 1 } ya'ni p va = H R g: Agar, aksincha, p x < р атм , то столб жидкости в трубке 1 salbiy ortiqcha bosim p va = o'lchovi bo'ladi -H R g. Har biri atmosfera bosimiga teng bo'lmagan ikkita bosim orasidagi farqni o'lchashda o'lchov tenglamasi Ap \u003d p \ - p 2 - \u003d H - R "g. Oldingi holatda bo'lgani kabi, farq ham ijobiy, ham salbiy qiymatlarni olishi mumkin. 2. Amaliy qismi Bosim o'lchash asboblarining muhim metrologik xarakteristikasi o'lchov tizimining sezgirligi bo'lib, o'lchovlar va inertiya vaqtida o'qish aniqligini 23$ $aniqlaydi. Manometrik asboblar uchun sezuvchanlik asboblar ko'rsatkichlari o'zgarishining uni keltirib chiqargan bosim o'zgarishiga nisbati sifatida tushuniladi (u = AN/Ar) . Umuman olganda, sezgirlik o'lchov oralig'ida doimiy bo'lmaganda n = lim at Ar -*¦ 0, (2.3) qayerda AN - suyuqlik manometrining ko'rsatkichlarini o'zgartirish; Ar bosimning mos keladigan o'zgarishidir. O'lchov tenglamalarini hisobga olgan holda biz quyidagilarni olamiz: U shaklidagi yoki ikki stakanli manometrning sezgirligi n =(2A ' a ~> chashka bosim o'lchagichning sezgirligi R-gy \llF) ¦ (2 " 4 ’ 6) Qoida tariqasida, tez-tez bosim o'lchagichlari uchun F »/, shuning uchun U shaklidagi manometrlarga nisbatan ularning sezgirligining pasayishi ahamiyatsiz. Tenglamalardan (2.4, a ) va (2.4, b) shundan kelib chiqadiki, sezuvchanlik butunlay suyuqlikning zichligi bilan belgilanadi. R, qurilmaning o'lchash tizimini to'ldirish. Ammo, boshqa tomondan, (1.6) ga muvofiq suyuqlikning zichligi qiymati manometrning o'lchov diapazonini aniqlaydi: u qanchalik katta bo'lsa, o'lchovlarning yuqori chegarasi shunchalik katta bo'ladi. Shunday qilib, o'qish xatosining nisbiy qiymati zichlik qiymatiga bog'liq emas. Shuning uchun sezgirlikni va shuning uchun aniqlikni oshirish uchun suyuqlik darajasining holatini bosim o'lchagich shkalasiga nisbatan ko'z bilan aniqlashdan tortib, turli xil ishlash printsiplari asosida ko'plab o'qish moslamalari ishlab chiqilgan (o'qish xatosi taxminan 1). mm) va eng aniq shovqin usullaridan foydalanish bilan yakunlanadi (o'qish xatosi 0,1-0,2 mkm). Ushbu usullarning ba'zilarini quyida topishingiz mumkin. (1.6) ga muvofiq suyuqlik manometrlarining o'lchov diapazonlari suyuqlik ustunining balandligi, ya'ni manometrning o'lchamlari va suyuqlikning zichligi bilan belgilanadi. Hozirgi vaqtda eng og'ir suyuqlik simob bo'lib, uning zichligi p = 1,35951 10 4 kg / m 3 ni tashkil qiladi. 1 m balandlikdagi simob ustuni taxminan 136 kPa bosimni rivojlantiradi, ya'ni atmosfera bosimidan ancha yuqori bo'lmagan bosim. Shuning uchun, 1 MPa tartibli bosimlarni o'lchashda bosim o'lchagichning balandligi uch qavatli binoning balandligi bilan mutanosib bo'lib, bu strukturaning haddan tashqari kattaligi haqida gapirmasa ham, muhim operatsion noqulayliklarni keltirib chiqaradi. Shunga qaramay, o'ta yuqori simobli manometrlarni yaratishga urinishlar qilingan. Parijda jahon rekordi o'rnatildi, u erda mashhur Eyfel minorasi konstruktsiyalari asosida simob ustunining balandligi taxminan 250 m bo'lgan manometr o'rnatildi, bu 34 MPa ga to'g'ri keladi. Hozirgi vaqtda ushbu bosim 24$ $o'lchagich foydasizligi sababli demontaj qilingan. Biroq, Germaniyaning Fizika- texnika institutining o'zining metrologik xususiyatlariga ko'ra noyob simob manometri xizmat qilishda davom etmoqda. IO-qavatli minoraga o'rnatilgan ushbu bosim o'lchagich 0,005% dan kam aniqlik bilan 10 MPa yuqori o'lchov chegarasiga ega. Simob manometrlarining ko'pchiligi 120 kPa va faqat ba'zan 350 kPa gacha bo'lgan yuqori chegaralarga ega. Nisbatan kichik bosimlarni (10-20 kPa gacha) o'lchashda suyuq manometrlarning o'lchash tizimi suv, spirt va boshqa engil suyuqliklar bilan to'ldiriladi. Bunday holda, o'lchov diapazonlari odatda 1-2,5 kPa (mikromanometrlar) gacha. Bundan ham pastroq bosimlar uchun murakkab o'qish moslamalaridan foydalanmasdan sezgirlikni oshirish usullari ishlab chiqilgan. Mikromanometr chashkadan iborat I trubka 2 ga ulangan, burchak ostida o'rnatilgan a gorizontal darajaga 14-rasm Agar, teng bosim bilan pi va p 2 chashka va trubadagi suyuqlikning sirtlari I-I darajasida edi, keyin kubokdagi bosimning oshishi (R 1 > Pr) idishdagi suyuqlik darajasining trubkada tushishiga va ko'tarilishiga olib keladi. Bunday holda, suyuqlik ustunining balandligi H 2 va uning uzunligi trubaning o'qi bo'ylab L2 munosabat bilan bog‘liq bo‘ladi H 2 \u003d L 2 gunoh a. Suyuqlikning uzluksizligi tenglamasi berilgan H, F \u003d b 2 /, mikromanometr uchun o'lchov tenglamasini olish qiyin emas p t -p 2 \u003d N p "g \u003d L 2 r h (sina + -), (2,5) 25$

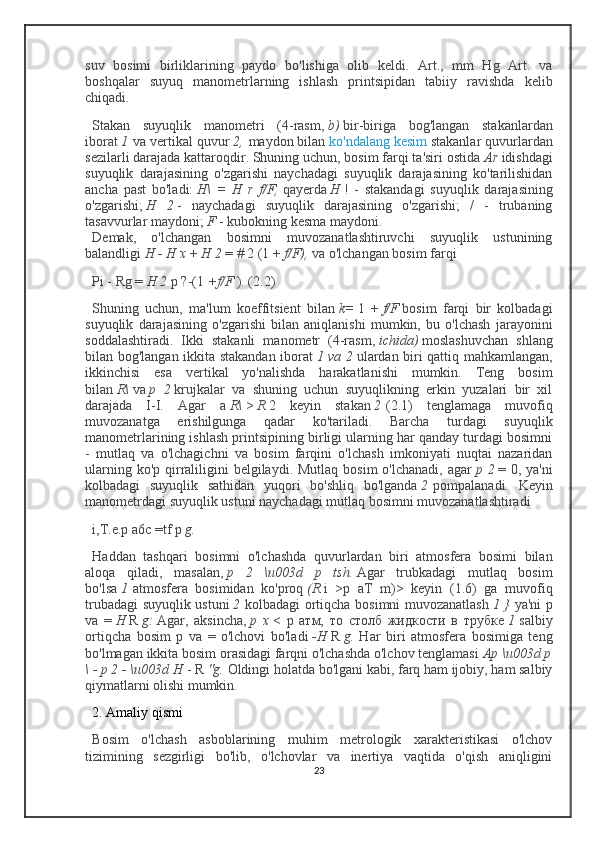

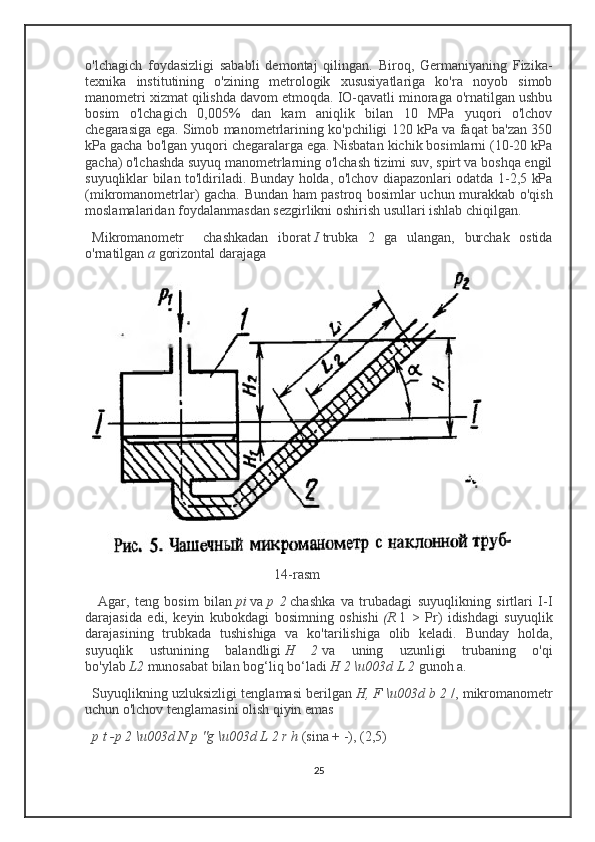

qayerda b 2 - naychadagi suyuqlik darajasini o'z o'qi bo'ylab harakatlantirish; a
- trubaning gorizontalga egilish burchagi; qolgan belgilar bir xil.
(2.5) tenglama gunoh uchun ekanligini bildiradi a « 1 va f/F « Naychadagi
suyuqlik darajasining 1 marta siljishi o'lchangan bosimni muvozanatlash uchun
zarur bo'lgan suyuqlik ustunining balandligidan ko'p marta oshib ketadi.
(2.5) ga muvofiq eğimli trubka bilan mikromanometrning sezgirligi.
(2.6) dan ko'rinib turibdiki, gorizontal trubkali mikromanometrning maksimal
sezgirligi (a = O)
ya'ni chashka va naychaning joylariga nisbatan, ko'proq da U shaklidagi
manometr.
Sezuvchanlikni oshirishning ikkinchi usuli - bosimni ikkita aralashmaydigan
suyuqlik ustuni bilan muvozanatlashdir. Ikki stakanli manometr (6-rasm)
suyuqliklar bilan to'ldirilgan bo'lib, ularning chegarasi
15-rasm
Guruch. 6. Ikkita suyuqlikli ikki stakanli mikromanometr (p, > p 2)
bo'lim kubogi 2. Qachon qo'shni quvur vertikal bo'limi ichida edi pi = p 2 I-I
darajadagi bosim
Salom Pi -H 2 R 2 (Pi>R2)
Keyin kubokdagi bosim kuchayishi bilan 1 muvozanat tenglamasi shunday
ko'rinishga ega bo'ladi
26

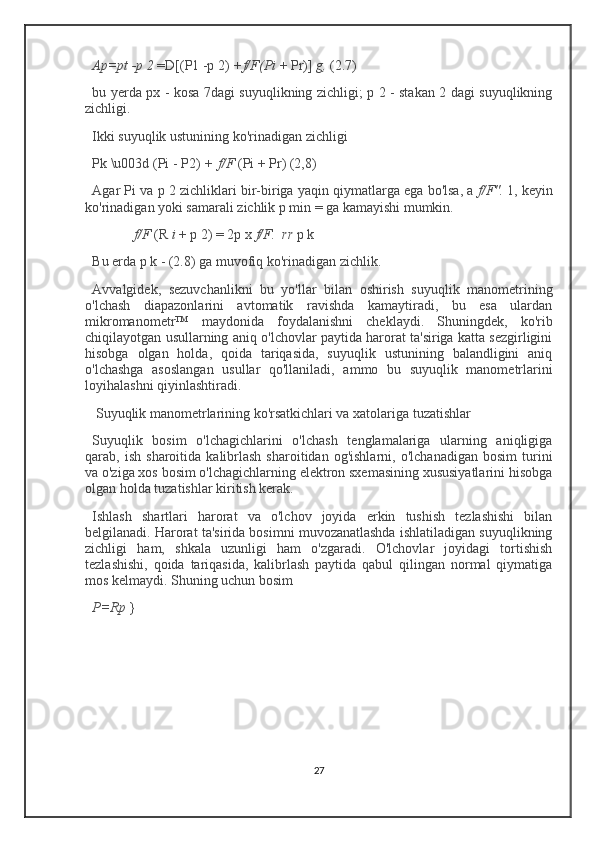

$Ap=pt -p 2 =D[(P1 -p 2) +f/F(Pi + Pr)] g, (2.7) bu yerda px - kosa 7dagi suyuqlikning zichligi; p 2 - stakan 2 dagi suyuqlikning zichligi. Ikki suyuqlik ustunining ko'rinadigan zichligi Pk \u003d (Pi - P2) + f/F (Pi + Pr) (2,8) Agar Pi va p 2 zichliklari bir-biriga yaqin qiymatlarga ega bo'lsa, a f/F". 1, keyin ko'rinadigan yoki samarali zichlik p min = ga kamayishi mumkin. f/F (R i + p 2) = 2p x f/F. rr p k Bu erda p k - (2.8) ga muvofiq ko'rinadigan zichlik. Avvalgidek, sezuvchanlikni bu yo'llar bilan oshirish suyuqlik manometrining o'lchash diapazonlarini avtomatik ravishda kamaytiradi, bu esa ulardan mikromanometr™ maydonida foydalanishni cheklaydi. Shuningdek, ko'rib chiqilayotgan usullarning aniq o'lchovlar paytida harorat ta'siriga katta sezgirligini hisobga olgan holda, qoida tariqasida, suyuqlik ustunining balandligini aniq o'lchashga asoslangan usullar qo'llaniladi, ammo bu suyuqlik manometrlarini loyihalashni qiyinlashtiradi. Suyuqlik manometrlarining ko'rsatkichlari va xatolariga tuzatishlar Suyuqlik bosim o'lchagichlarini o'lchash tenglamalariga ularning aniqligiga qarab, ish sharoitida kalibrlash sharoitidan og'ishlarni, o'lchanadigan bosim turini va o'ziga xos bosim o'lchagichlarning elektron sxemasining xususiyatlarini hisobga olgan holda tuzatishlar kiritish kerak. Ishlash shartlari harorat va o'lchov joyida erkin tushish tezlashishi bilan belgilanadi. Harorat ta'sirida bosimni muvozanatlashda ishlatiladigan suyuqlikning zichligi ham, shkala uzunligi ham o'zgaradi. O'lchovlar joyidagi tortishish tezlashishi, qoida tariqasida, kalibrlash paytida qabul qilingan normal qiymatiga mos kelmaydi. Shuning uchun bosim P=Rp } 27$

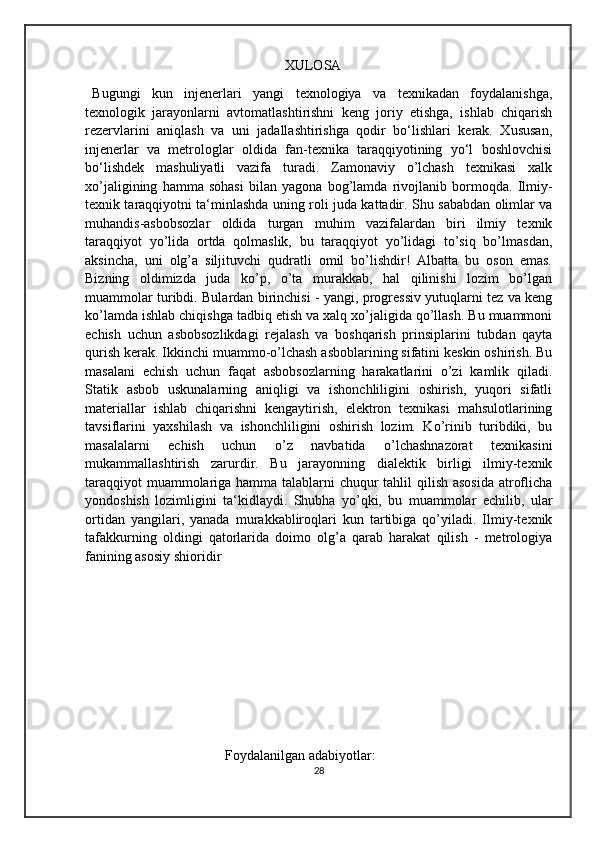

XULOSA
Bugungi kun injenerlari yangi texnologiya va texnikadan foydalanishga,
texnologik jarayonlarni avtomatlashtirishni keng joriy etishga, ishlab chiqarish
rezervlarini aniqlash va uni jadallashtirishga qodir bo‘lishlari kerak. Xususan,
injenerlar va metrologlar oldida fan-texnika taraqqiyotining yo‘l boshlovchisi
bo‘lishdek mashuliyatli vazifa turadi. Zamonaviy o’lchash texnikasi xalk
xo’jaligining hamma sohasi bilan yagona bog’lamda rivojlanib bormoqda. Ilmiy-
texnik taraqqiyotni ta‘minlashda uning roli juda kattadir. Shu sababdan olimlar va
muhandis-asbobsozlar oldida turgan muhim vazifalardan biri ilmiy texnik
taraqqiyot yo’lida ortda qolmaslik, bu taraqqiyot yo’lidagi to’siq bo’lmasdan,
aksincha, uni olg’a siljituvchi qudratli omil bo’lishdir! Albatta bu oson emas.
Bizning oldimizda juda ko’p, o’ta murakkab, hal qilinishi lozim bo’lgan
muammolar turibdi. Bulardan birinchisi - yangi, progressiv yutuqlarni tez va keng
ko’lamda ishlab chiqishga tadbiq etish va xalq xo’jaligida qo’llash. Bu muammoni
echish uchun asbobsozlikdagi rejalash va boshqarish prinsiplarini tubdan qayta
qurish kerak. Ikkinchi muammo-o’lchash asboblarining sifatini keskin oshirish. Bu
masalani echish uchun faqat asbobsozlarning harakatlarini o’zi kamlik qiladi.
Statik asbob uskunalarning aniqligi va ishonchliligini oshirish, yuqori sifatli
materiallar ishlab chiqarishni kengaytirish, elektron texnikasi mahsulotlarining
tavsiflarini yaxshilash va ishonchliligini oshirish lozim. Ko’rinib turibdiki, bu
masalalarni echish uchun o’z navbatida o’lchashnazorat texnikasini
mukammallashtirish zarurdir. Bu jarayonning dialektik birligi ilmiy-texnik
taraqqiyot muammolariga hamma talablarni chuqur tahlil qilish asosida atroflicha
yondoshish lozimligini ta‘kidlaydi. Shubha yo’qki, bu muammolar echilib, ular
ortidan yangilari, yanada murakkabliroqlari kun tartibiga qo’yiladi. Ilmiy-texnik
tafakkurning oldingi qatorlarida doimo olg’a qarab harakat qilish - metrologiya
fanining asosiy shioridir
Foydalanilgan adabiyotlar:
28

1. Yusupbekov N.R. va boshqalar. ―Texnologik jarayonlarni boshqarish
sistemalari , -Toshkent, 1997 y. ‖
2. Yusupbekov N.R. va boshqalar. ―Avtomatika va ishlab chiqarish jarayonlarini
avtomatlashtirish. , -Toshkent, 1982 y.
‖
3. Mansurov X.N. ―Avtomatika va ishlab chiqarish jarayonlarini
avtomatlashtirish ,-Toshkent 1987 y.
‖
4. Майзель М.М ―Основы автоматики и автоматизации производственных
процессов , - Toshkent, 1964
‖
5. Kuznetsov N . D ., CHistyakov B . C . Sbornik zadach i voprosov po
Teplotexnicheskie izmereniya i pribor ы ≫ . - M .: MEI , 2005.
6. Beldeeva JI . H . Texnologicheskie izmereniya na predpriyatiyax ximicheskoy
prom ы shlennosti .
CHast 1. -Altay: AltGTU, 2002. -70s.
7. Beldeeva JI.H. Texnologicheskie izmereniya na predpriyatiyax ximicheskoy
prom ы shlennosti.
CHast 2. -Altay: AltGTU, 2002. -100s. Internet saytlari:
1. www.ziyonet.uz
2. www.elibrary-book.ru
3. www.books.ru/.../technologicheskie-izmereniya-i-priborv-dlya-khimiche
4. www.radiosovet.ru/.../5815-tehnologicheskie-izmereniya-i-pribory
5. http://www.twirpx.com
6. http://www.studfiles.ru
7. http://www.rostpribot.com ,
8. http://www.5ballov.ru .

29

Suyu0qlik termometrlari haqida ma‘lumotlar Kurs ishi

Купить

Похожие документы
O’zbek tilida so’z ma’nolari. Ko’chimlar
Gap bo'laklari
O'zbek tilshunosligida semema va sema munosabatining talqini
Xorijiy tillarni o'qitish jarayonida o'quvchilarning o'quv bilish
Fonetika va fonologiyaning nazariy asoslari

Информация о документе

Продавец

Suyuqlik termometrlari haqida ma‘lumotlar Kurs ishi

Похожие документы
