Loyixalash jarayonida grafik CAD tizimlaridan foydalanish. COMPAS 3D ilovasi yordamida sxemalarni grafik modellashtirish

Loyixalash jarayonida grafik CAD
tizimlaridan foydalanish. COMPAS 3D
ilovasi yordamida sxemalarni grafik
modellashtirish

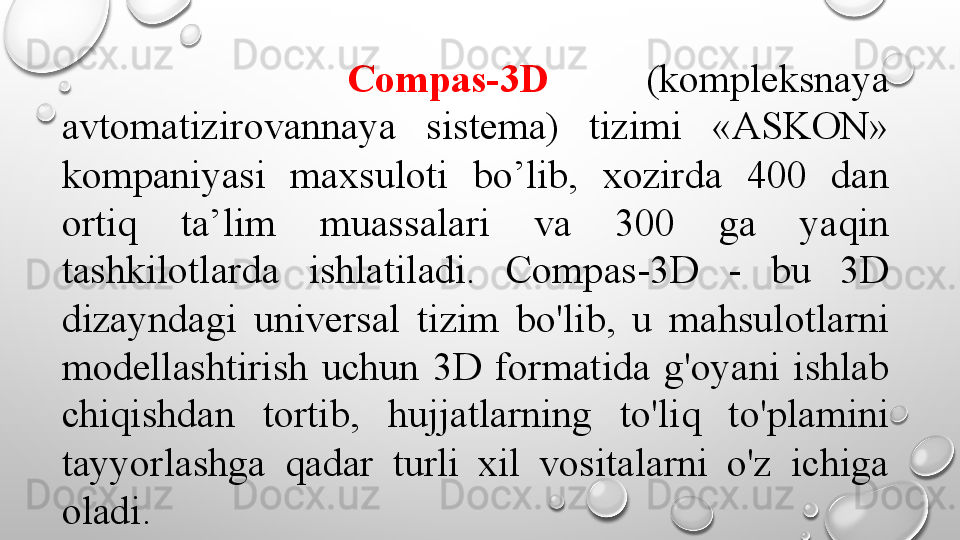

Compas-3D (kompleksnaya
avtomatizirovannaya sistema) tizimi «ASKON»
kompaniyasi maxsuloti bo’lib, xozirda 400 dan
ortiq ta’lim muassalari va 300 ga yaqin
tashkilotlarda ishlatiladi. Compas-3D - bu 3D
dizayndagi universal tizim bo'lib, u mahsulotlarni
modellashtirish uchun 3D formatida g'oyani ishlab
chiqishdan tortib, hujjatlarning to'liq to'plamini
tayyorlashga qadar turli xil vositalarni o'z ichiga
oladi.

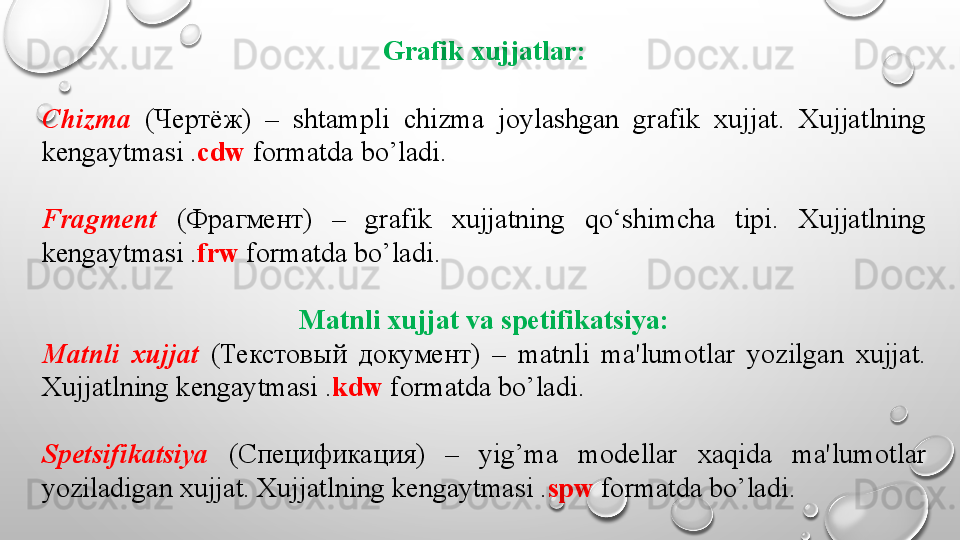

Grafik xujjatlar:
Chizma ( Чертёж ) – shtampli chizma joylashgan grafik xujjat. Xujjatlning
k е ngaytmasi . cdw formatda bo’ladi.
Fragm е nt ( Фрагмент ) – grafik xujjatning qo‘shimcha tipi. Xujjatlning
k е ngaytmasi . frw formatda bo’ladi.
Matnli xujjat va spetifikatsiya:
Matnli xujjat ( Текстовый документ ) – matnli ma'lumotlar yozilgan xujjat.
Xujjatlning k е ngaytmasi . kdw formatda bo’ladi.
Sp е tsifikatsiya ( Спецификация ) – yig’ma modellar xaqida ma'lumotlar
yoziladigan xujjat. Xujjatlning k е ngaytmasi . spw formatda bo’ladi.



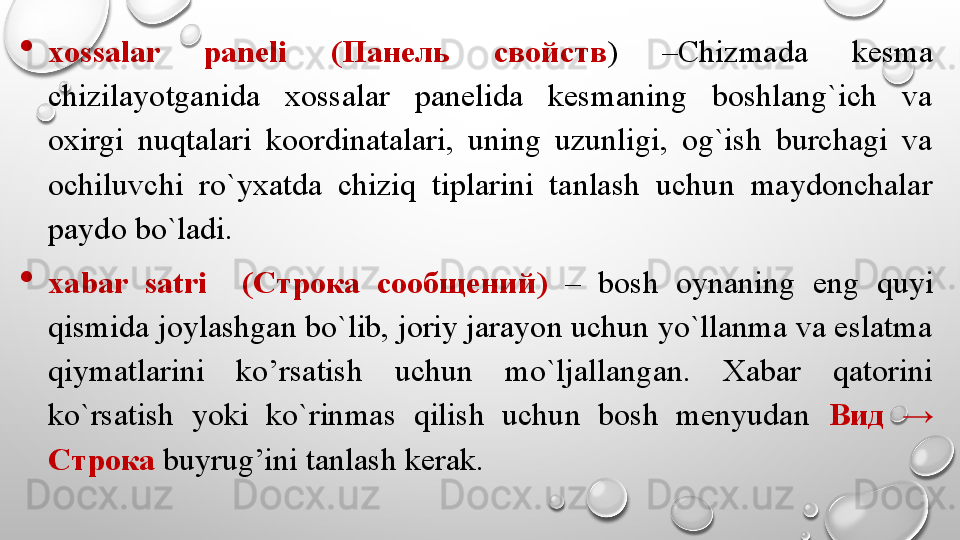

xossalar paneli ( Панель свойств ) –Chizmada kesma
chizilayotganida xossalar panelida kesmaning boshlang`ich va
oxirgi nuqtalari koordinatalari, uning uzunligi, og`ish burchagi va
ochiluvchi ro`yxatda chiziq tiplarini tanlash uchun maydonchalar
paydo bo`ladi.

xabar satri ( Строка сообщений ) – bosh oynaning eng quyi
qismida joylashgan bo`lib, joriy jarayon uchun yo`llanma va eslatma
qiymatlarini ko’rsatish uchun mo`ljallangan. Xabar qatorini
ko`rsatish yoki ko`rinmas qilish uchun bosh menyudan Вид →
Строка buyrug’ini tanlash kerak.

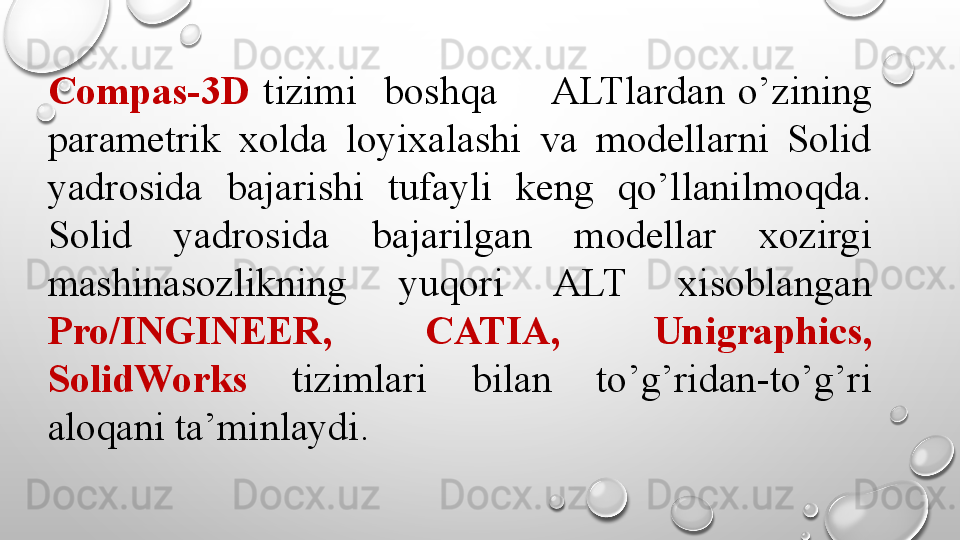

Compas-3D tizimi boshqa ALTlardan o’zining
parametrik xolda loyixalashi va modellarni Solid
yadrosida bajarishi tufayli keng qo’llanilmoqda.
Solid yadrosida bajarilgan modellar xozirgi
mashinasozlikning yuqori ALT xisoblangan
Pro/INGINEER, CATIA, Unigraphics,
SolidWorks tizimlari bilan to’g’ridan-to’g’ri
aloqani ta’minlaydi.

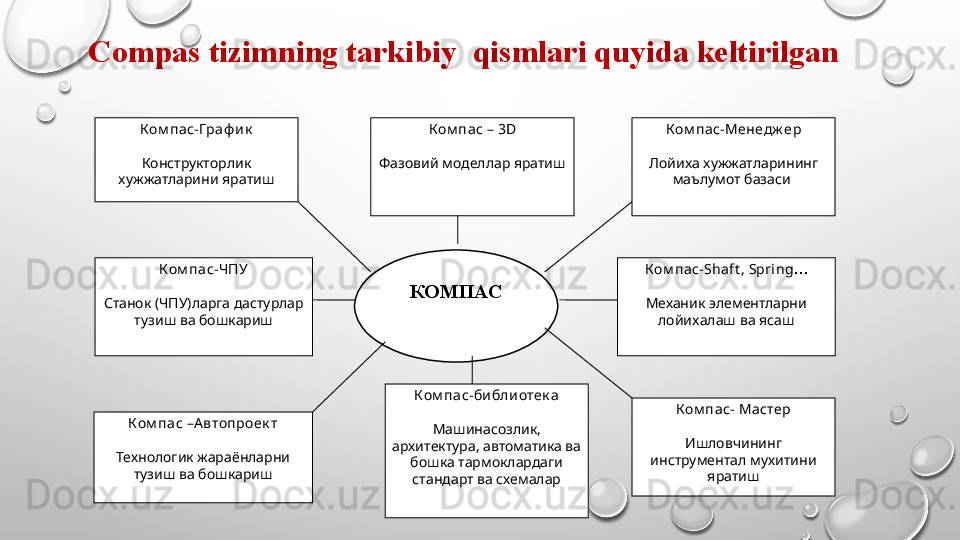

Compas tizimning tarkibiy qismlari quyida keltirilgan

КОМПАСКом пас-Граф и к
Конструкторлик
x ужжатларини яратиш
Ком пас-ЧПУ
Станок (ЧПУ)ларга дастурлар
тузиш ва бошкариш К ом пас – 3 D
Фазовий моделлар яратиш К ом пас-Менедж ер
Лойи x а x ужжатларининг
маълумот базаси
Ком пас –А втопроек т
Технологик жараёнларни
тузиш ва бошкариш Ком пас-би бли отек а
Машинасозлик,
архитектура, автоматика ва
бошка тармоклардаги
стандарт ва схемалар Ком пас- Shaft , Spri ng …
Механик элементларни
лойи x алаш ва ясаш
Ком пас- Мастер
Ишловчининг
инструментал мухитини
яратиш

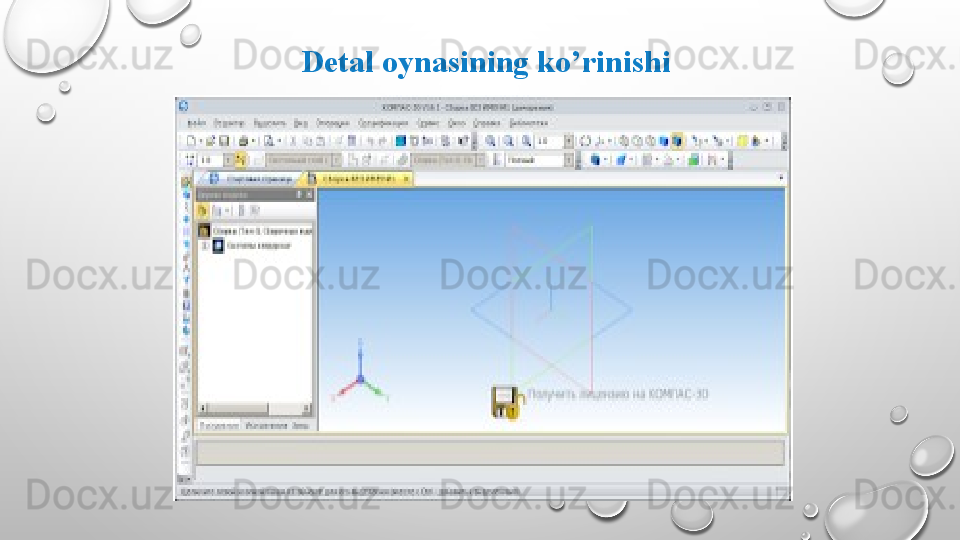

Detal oynasining ko’rinishi



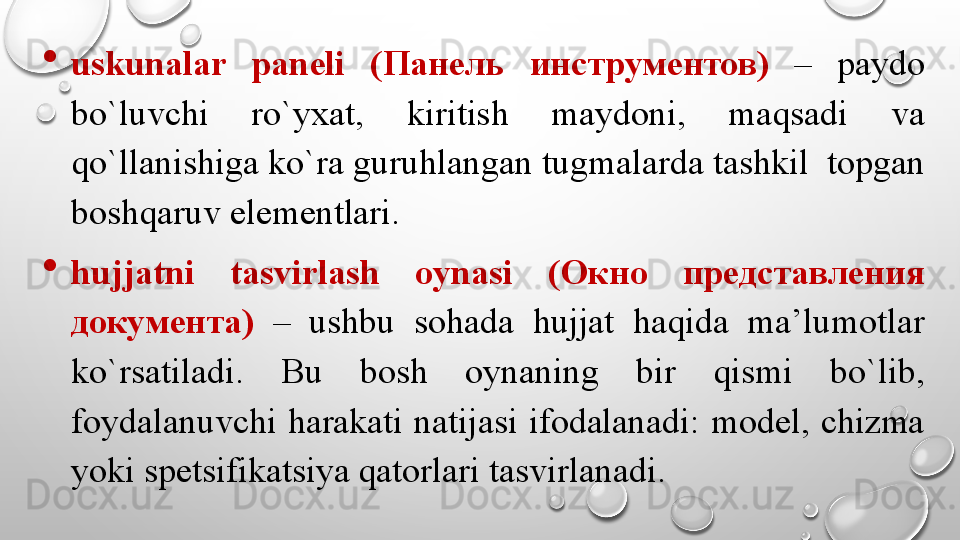

uskunalar paneli ( Панель инструментов ) – paydo
bo`luvchi ro`yxat, kiritish maydoni, maqsadi va
qo`llanishiga ko`ra guruhlangan tugmalarda tashkil topgan
boshqaruv elementlari.

hujjatni tasvirlash oynasi ( Окно представления
документа ) – ushbu sohada hujjat haqida ma’lumotlar
ko`rsatiladi. Bu bosh oynaning bir qismi bo`lib,
foydalanuvchi harakati natijasi ifodalanadi: model, chizma
yoki spetsifikatsiya qatorlari tasvirlanadi.

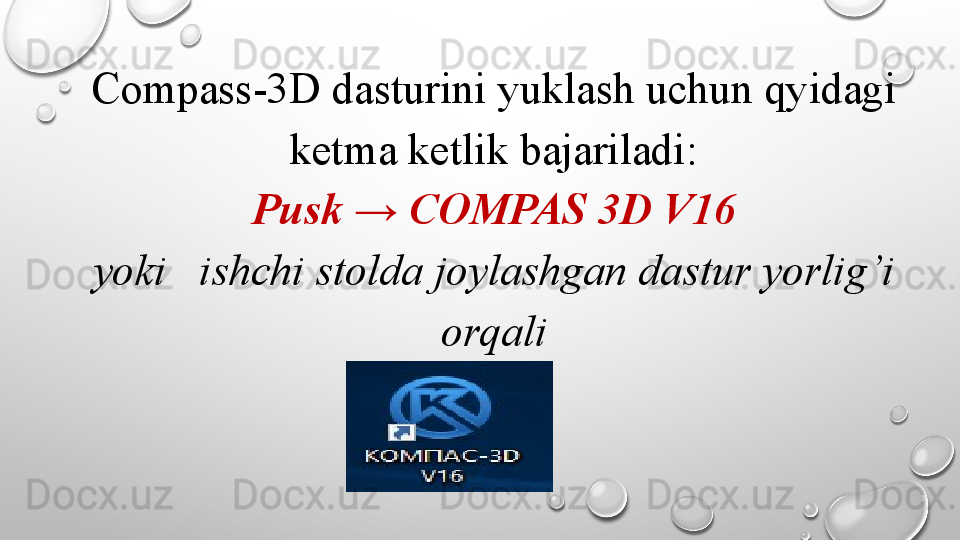

Compass-3D dasturini yuklash uchun qyidagi
ketma ketlik bajariladi:
Pusk → COMPAS 3D V16
yoki ishchi stolda joylashgan dastur yorlig’i
orqali

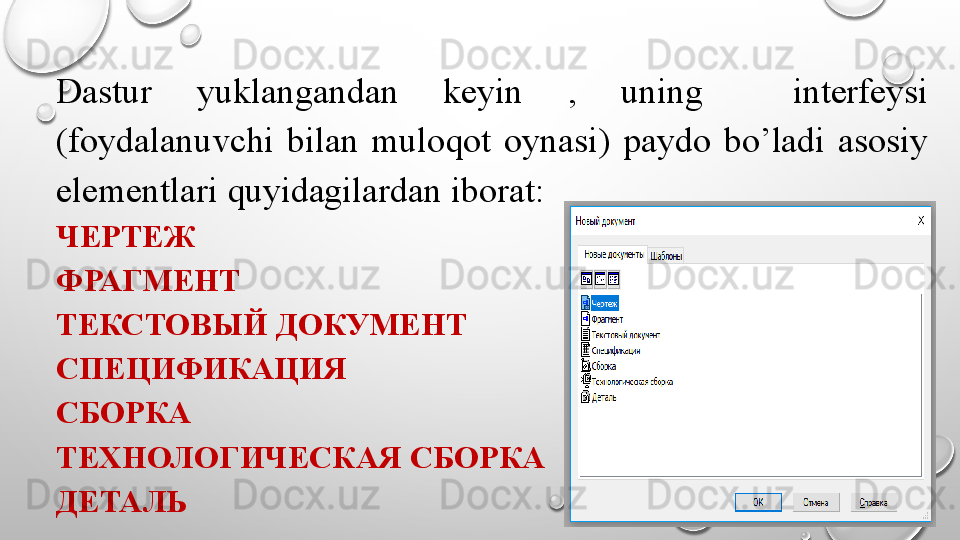

Dastur yuklangandan keyin , uning interfeysi
(foydalanuvchi bilan muloqot oynasi) paydo bo’ladi asosiy
elementlari quyidagilardan iborat:
ЧЕРТЕЖ
ФРАГМЕНТ
ТЕКСТОВЫЙ ДОКУМЕНТ
СПЕЦИФИКАЦИЯ
СБОРКА
ТЕХНОЛОГИЧЕСКАЯ СБОРКА
ДЕТАЛЬ

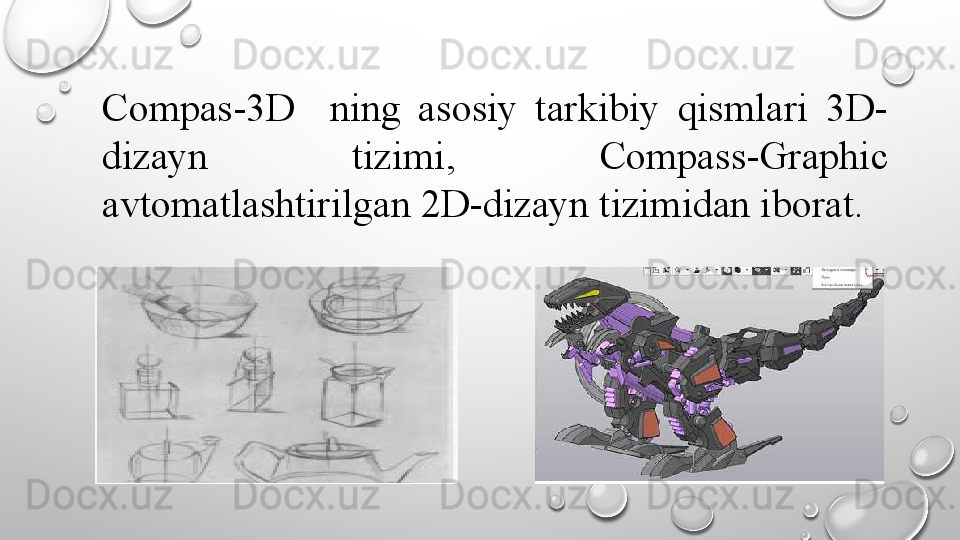

Compas-3D ning asosiy tarkibiy qismlari 3D-
dizayn tizimi, Compass -Graphic
avtomatlashtirilgan 2D-dizayn tizimidan iborat.

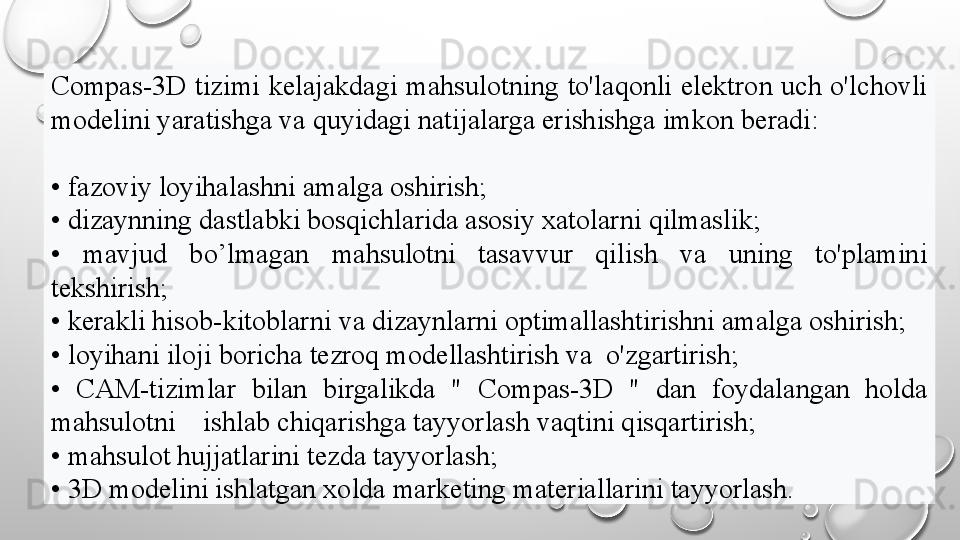

Compas-3D tizimi kelajakdagi mahsulotning to'laqonli elektron uch o'lchovli
modelini yaratishga va quyidagi natijalarga erishishga imkon beradi:
• fazoviy loyihalashni amalga oshirish;
• dizaynning dastlabki bosqichlarida asosiy xatolarni qilmaslik;
• mavjud bo’lmagan mahsulotni tasavvur qilish va uning to'plamini
tekshirish;
• kerakli hisob-kitoblarni va dizaynlarni optimallashtirishni amalga oshirish;
• loyihani iloji boricha tezroq modellashtirish va o'zgartirish;
• CAM-tizimlar bilan birgalikda " Compas-3D " dan foydalangan holda
mahsulotni ishlab chiqarishga tayyorlash vaqtini qisqartirish;
• mahsulot hujjatlarini tezda tayyorlash;
• 3D modelini ishlatgan xolda marketing materiallarini tayyorlash.

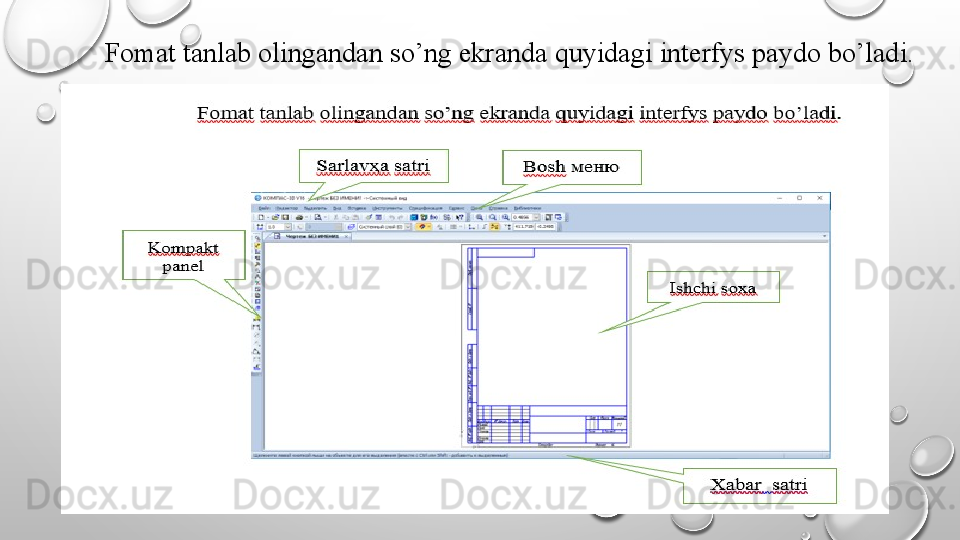

Fomat tanlab olingandan so ’ ng ekranda quyidagi interfys paydo bo ’ ladi .

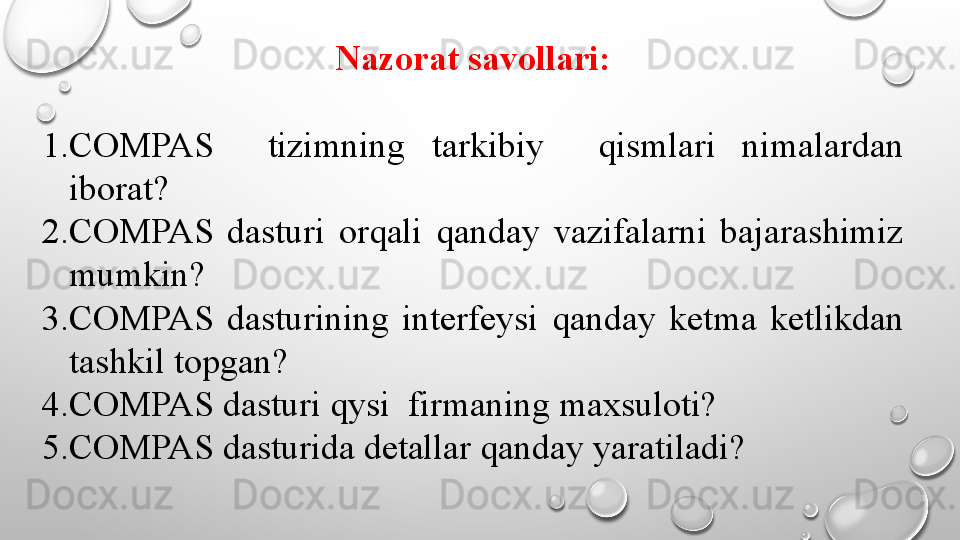

Nazorat savollari:
1. COMPAS tizimning tarkibiy q ismlari nimalardan
iborat?
2. COMPAS dasturi orqali qanday vazifalarni bajarashimiz
mumkin?
3. COMPAS dasturining interfeysi q anday ketma ketlikdan
tashkil topgan?
4. COMPAS dasturi qysi firmaning maxsuloti?
5. COMPAS dasturida detallar qanday yaratiladi?

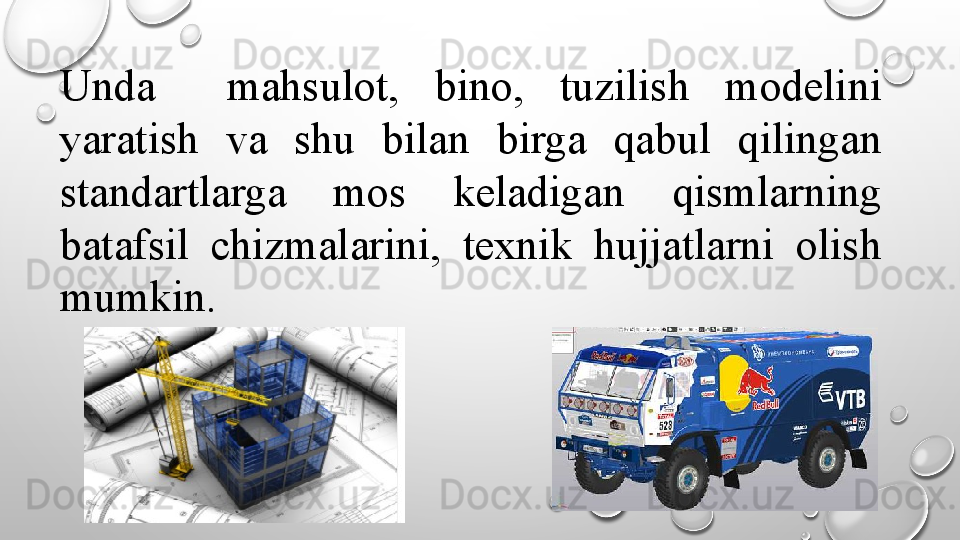

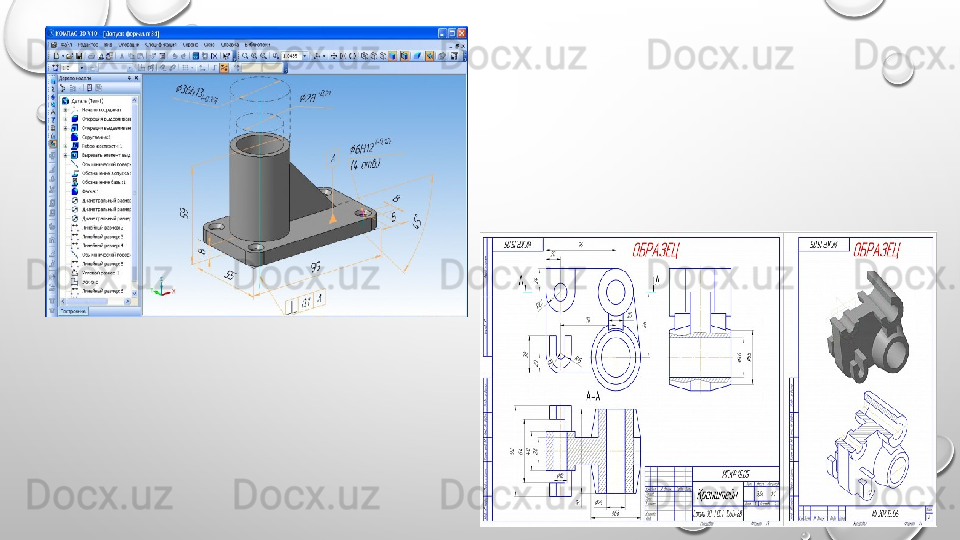

Unda mahsulot, bino, tuzilish modelini
yaratish va shu bilan birga qabul qilingan
standartlarga mos keladigan qismlarning
batafsil chizmalarini, texnik hujjatlarni olish
mumkin.

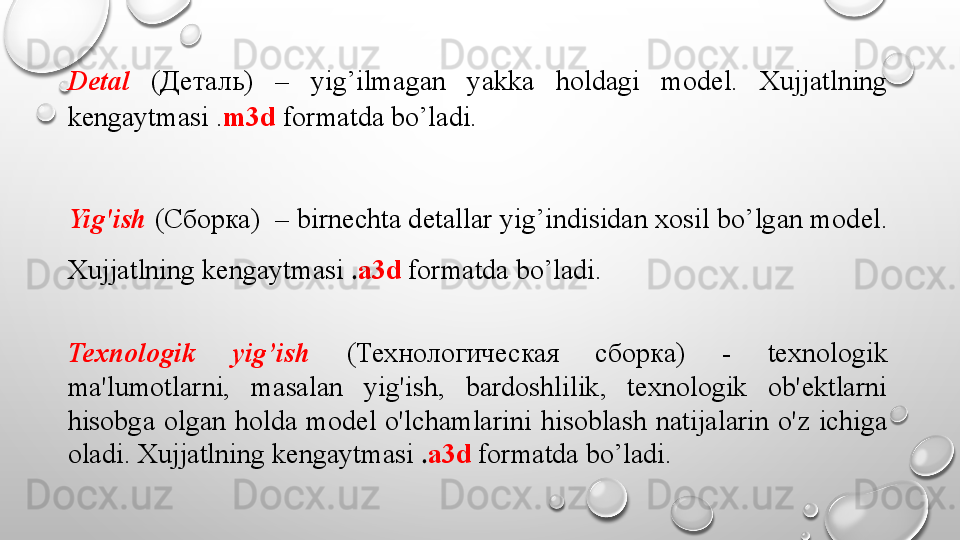

Detal ( Деталь ) – yig’ilmagan yakka holdagi mod е l. Xujjatlning
k е ngaytmasi . m3d formatda bo’ladi.
Yig'ish ( Сборка ) – birn е chta d е tallar yig’indisidan xosil bo’lgan mod е l.
Xujjatlning k е ngaytmasi . a3d formatda bo’ladi.
Texnologik yig’ish ( Технологическая сборка ) - texnologik
ma'lumotlarni, masalan yig'ish, bardoshlilik, texnologik ob'ektlarni
hisobga olgan holda model o'lchamlarini hisoblash natijalarin o'z ichiga
oladi. Xujjatlning k е ngaytmasi . a3d formatda bo’ladi.

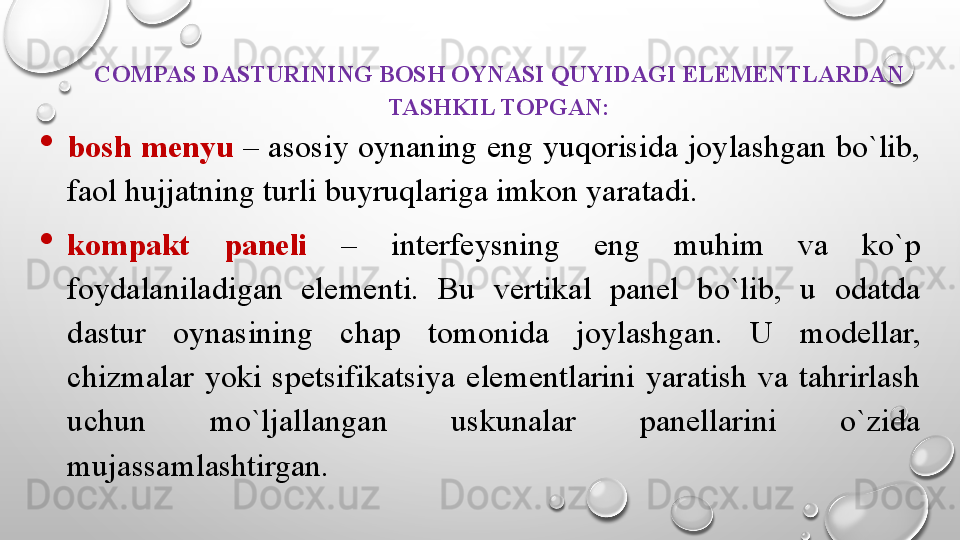

COMPAS DASTURINING BOSH OYNASI QUYIDAGI ELEMENTLARDAN
TASHKIL TOPGAN:

bosh menyu – asosiy oynaning eng yuqorisida joylashgan bo`lib,
faol hujjatning turli buyruqlariga imkon yaratadi.

kompakt paneli – interfeysning eng muhim va ko`p
foydalaniladigan elementi. Bu vertikal panel bo`lib, u odatda
dastur oynasining chap tomonida joylashgan. U modellar,
chizmalar yoki spetsifikatsiya elementlarini yaratish va tahrirlash
uchun mo`ljallangan uskunalar panellarini o`zida
mujassamlashtirgan.

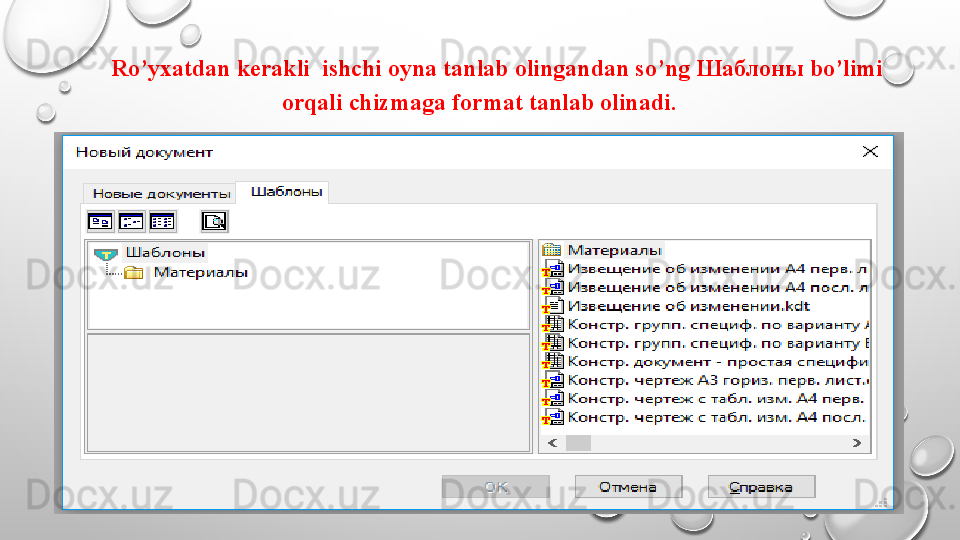

Ro’yxatdan kerakli ishchi oyna tanlab olingandan so’ng Шаблоны bo’limi
orqali chizmaga format tanlab olinadi.
