Sarf o’lchash tizimlari

Купить

Sarf o’lchash tizimlari

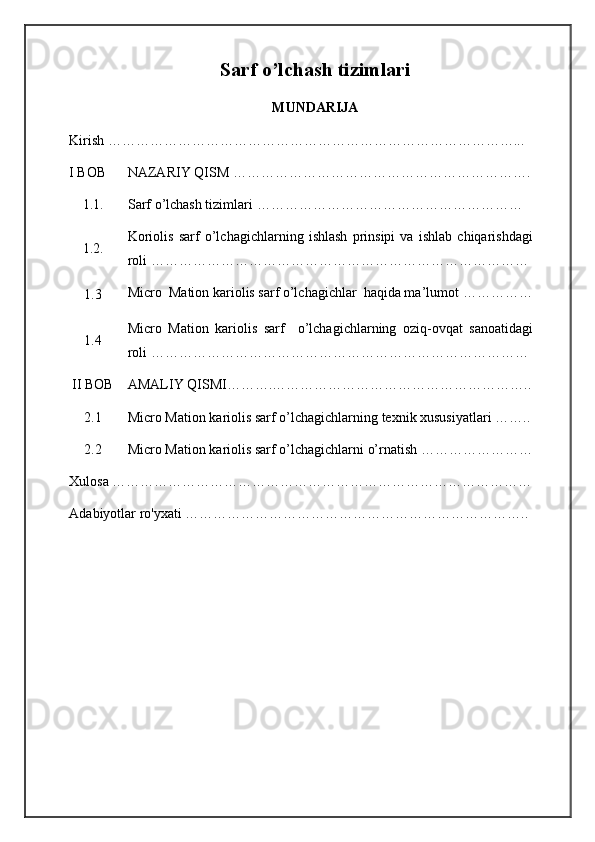

MUNDARIJA
Kiri sh ……………………………………………………………………………...
I BOB NAZARIY QISM ……………………………………………………….
1.1. Sarf o’lchash tizimlari …………………………………………………
1.2. Koriolis sarf o’lchagichlarning ishlash prinsipi va ishlab chiqarishdagi
roli ………………………………………………………………………
1.3 Micro Mation kariolis sarf o’lchagichlar haqida ma’lumot ……………
1.4 Micro Mation kariolis sarf o’lchagichlarning oziq-ovqat sanoatidagi
roli ………………………………………………………………………
II BOB AMALIY QISMI……….………………………………………………..
2.1 Micro Mation kariolis sarf o’lchagichlarning texnik xususiyatlari ……..
2.2 Micro Mation kariolis sarf o’lchagichlarni o’rnatish ……………………
Xulosa ………………………………………………………………………………
Adabiyotlar ro'yxati ………………………………………………………………..

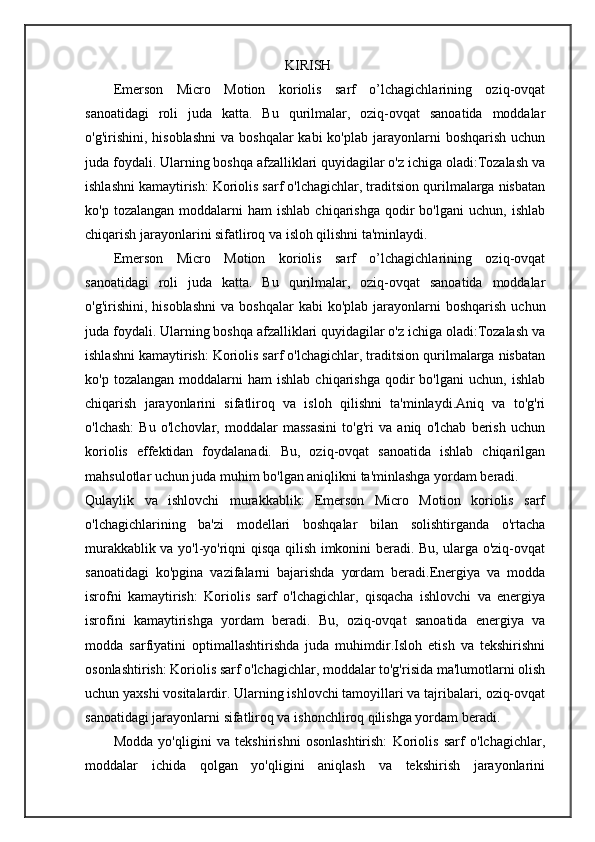

KIRISH
Emerson Micro Motion koriolis sarf o’lchagichlarining oziq-ovqat
sanoatidagi roli juda katta. Bu qurilmalar, oziq-ovqat sanoatida moddalar
o'g'irishini, hisoblashni va boshqalar kabi ko'plab jarayonlarni boshqarish uchun
juda foydali. Ularning boshqa afzalliklari quyidagilar o'z ichiga oladi:Tozalash va
ishlashni kamaytirish: Koriolis sarf o'lchagichlar, traditsion qurilmalarga nisbatan
ko'p tozalangan moddalarni ham ishlab chiqarishga qodir bo'lgani uchun, ishlab
chiqarish jarayonlarini sifatliroq va isloh qilishni ta'minlaydi.
Emerson Micro Motion koriolis sarf o’lchagichlarining oziq-ovqat
sanoatidagi roli juda katta. Bu qurilmalar, oziq-ovqat sanoatida moddalar
o'g'irishini, hisoblashni va bos hqalar kabi ko'plab jarayonlarni boshqarish uchun
juda foydali. Ularning boshqa afzalliklari quyidagilar o'z ichiga oladi:Tozalash va
ishlashni kamaytirish: Koriolis sarf o'lchagichlar, traditsion qurilmalarga nisbatan
ko'p tozalangan moddalarni ham ishlab chiqarishga qodir bo'lgani uchun, ishlab
chiqarish jarayonlarini sifatliroq va isloh qilishni ta'minlaydi.Aniq va to'g'ri
o'lchash: Bu o'lchovlar, moddalar massasini to'g'ri va aniq o'lchab berish uchun
koriolis effektidan foydalanadi. Bu, oziq-ovqat sanoatida ishlab chiqarilgan
mahsulotlar uchun juda muhim bo'lgan aniqlikni ta'minlashga yordam beradi.
Qulaylik va ishlovchi murakkablik: Emerson Micro Motion koriolis sarf
o'lchagichlarining ba'zi modellari boshqalar bilan solishtirganda o'rtacha
murakkablik va yo'l-yo'riqni qisqa qilish imkonini beradi. Bu, ularga o'ziq-ovqat
sanoatidagi ko'pgina vazifalarni bajarishda yordam beradi.Energiya va modda
isrofni kamaytirish: Koriolis sarf o'lchagichlar, qisqacha ishlovchi va energiya
isrofini kamaytirishga yordam beradi. Bu, oziq-ovqat sanoatida energiya va
modda sarfiyatini optimallashtirishda juda muhimdir.Isloh etish va tekshirishni
osonlashtirish: Koriolis sarf o'lchagichlar, moddalar to'g'risida ma'lumotlarni olish
uchun yaxshi vositalardir. Ularning ishlovchi tamoyillari va tajribalari, oziq-ovqat
sanoatidagi jarayonlarni sifatliroq va ishonchliroq qilishga yordam beradi.
Modda yo'qligini va tekshirishni osonlashtirish: Koriolis sarf o'lchagichlar,
moddalar ichida qolgan yo'qligini aniqlash va tekshirish jarayonlarini

osonlashtiradi. Bu, sanoat sohasida sifatli moddalar ishlab chiqarishda katta o'rin

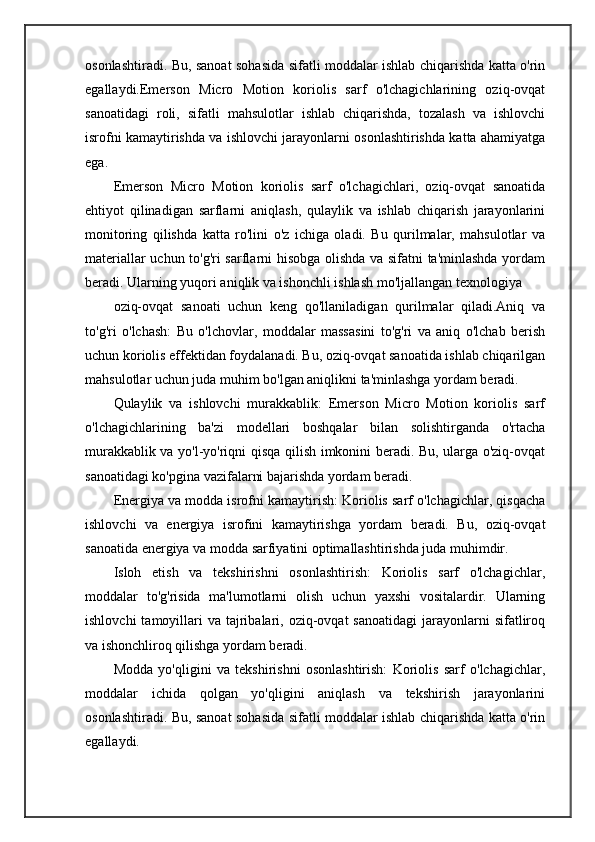

egallaydi.Emerson Micro Motion koriolis sarf o'lchagichlarining oziq-ovqat
sanoatidagi roli, sifatli mahsulotlar ishlab chiqarishda, tozalash va ishlovchi
isrofni kamaytirishda va ishlovchi jarayonlarni osonlashtirishda katta ahamiyatga
ega.
Emerson Micro Motion koriolis sarf o'lchagichlari, oziq-ovqat sanoatida
ehtiyot qilinadigan sarflarni aniqlash, qulaylik va ishlab chiqarish jarayonlarini
monitoring qilishda katta ro'lini o'z ichiga oladi. Bu qurilmalar, mahsulotlar va
materiallar uchun to'g'ri sarflarni hisobga olishda va sifatni ta'minlashda yordam
beradi. Ularning yuqori aniqlik va ishonchli ishlash mo'ljallangan texnologiya
oziq-ovqat sanoati uchun keng qo'llaniladigan qurilmalar qiladi.Aniq va
to'g'ri o'lchash: Bu o'lchovlar, moddalar massasini to'g'ri va aniq o'lchab berish
uchun koriolis effektidan foydalanadi. Bu, oziq-ovqat sanoatida ishlab chiqarilgan
mahsulotlar uchun juda muhim bo'lgan aniqlikni ta'minlashga yordam beradi.
Qulaylik va ishlovchi murakkablik: Emerson Micro Motion koriolis sarf
o'lchagichlarining ba'zi modellari boshqalar bilan solishtirganda o'rtacha
murakkablik va yo'l-yo'riqni qisqa qilish imkonini beradi. Bu, ularga o'ziq-ovqat
sanoatidagi ko'pgina vazifalarni bajarishda yordam beradi.
Energiya va modda isrofni kamaytirish: Koriolis sarf o'lchagichlar, qisqacha
ishlovchi va energiya isrofini kamaytirishga yordam beradi. Bu, oziq-ovqat
sanoatida energiya va modda sarfiyatini optimallashtirishda juda muhimdir.
Isloh etish va tekshirishni osonlashtirish: Koriolis sarf o'lchagichlar,
moddalar to'g'risida ma'lumotlarni olish uchun yaxshi vositalardir. Ularning
ishlovchi tamoyillari va tajribalari, oziq-ovqat sanoatidagi jarayonlarni sifatliroq
va ishonchliroq qilishga yordam beradi.
Modda yo'qligini va tekshirishni osonlashtirish: Koriolis sarf o'lchagichlar,
moddalar ichida qolgan yo'qligini aniqlash va tekshirish jarayonlarini
osonlashtiradi. Bu, sanoat sohasida sifatli moddalar ishlab chiqarishda katta o'rin
egallaydi.

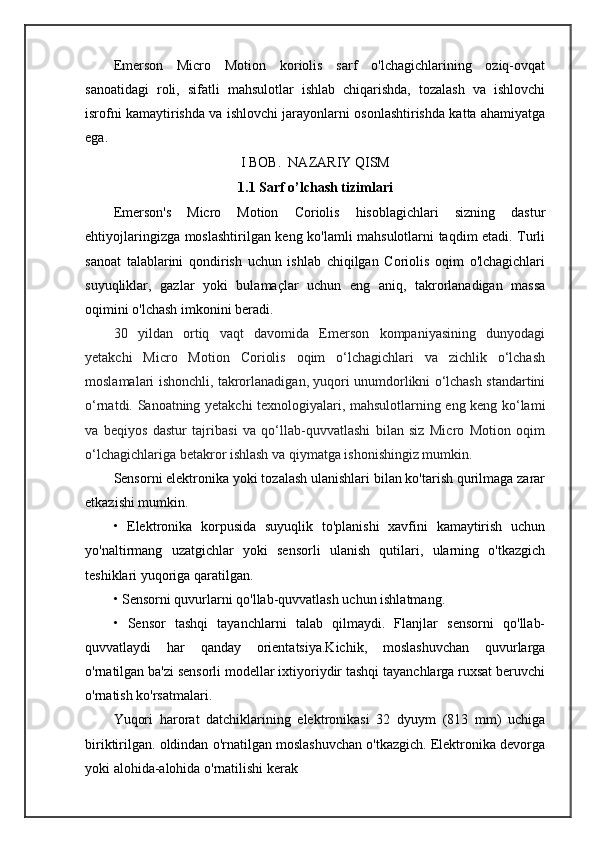

Emerson Micro Motion koriolis sarf o'lchagichlarining oziq-ovqat
sanoatidagi roli, sifatli mahsulotlar ishlab chiqarishda, tozalash va ishlovchi
isrofni kamaytirishda va ishlovchi jarayonlarni osonlashtirishda katta ahamiyatga
ega.
I BOB. NAZARIY QISM
1.1 Sarf o’lchash tizimlari
Emerson's Micro Motion Coriolis hisoblagichlari sizning dastur
ehtiyojlaringizga moslashtirilgan keng ko'lamli mahsulotlarni taqdim etadi. Turli
sanoat talablarini qondirish uchun ishlab chiqilgan Coriolis oqim o'lchagichlari
suyuqliklar, gazlar yoki bulamaçlar uchun eng aniq, takrorlanadigan massa
oqimini o'lchash imkonini beradi.
30 yildan ortiq vaqt davomida Emerson kompaniyasining dunyodagi
yetakchi Micro Motion Coriolis oqim o‘lchagichlari va zichlik o‘lchash
moslamalari ishonchli, takrorlanadigan, yuqori unumdorlikni o‘lchash standartini
o‘rnatdi. Sanoatning yetakchi texnologiyalari, mahsulotlarning eng keng ko‘lami
va beqiyos dastur tajribasi va qo‘llab-quvvatlashi bilan siz Micro Motion oqim
o‘lchagichlariga betakror ishlash va qiymatga ishonishingiz mumkin.
Sensorni elektronika yoki tozalash ulanishlari bilan ko'tarish qurilmaga zarar
etkazishi mumkin.
• Elektronika korpusida suyuqlik to'planishi xavfini kamaytirish uchun
yo'naltirmang uzatgichlar yoki sensorli ulanish qutilari, ularning o'tkazgich
teshiklari yuqoriga qaratilgan.
• Sensorni quvurlarni qo'llab-quvvatlash uchun ishlatmang.
• Sensor tashqi tayanchlarni talab qilmaydi. Flanjlar sensorni qo'llab-
quvvatlaydi har qanday orientatsiya.Kichik, moslashuvchan quvurlarga
o'rnatilgan ba'zi sensorli modellar ixtiyoriydir tashqi tayanchlarga ruxsat beruvchi
o'rnatish ko'rsatmalari.
Yuqori harorat datchiklarining elektronikasi 32 dyuym (813 mm) uchiga
biriktirilgan. oldindan o'rnatilgan moslashuvchan o'tkazgich. Elektronika devorga
yoki alohida-alohida o'rnatilishi kerak

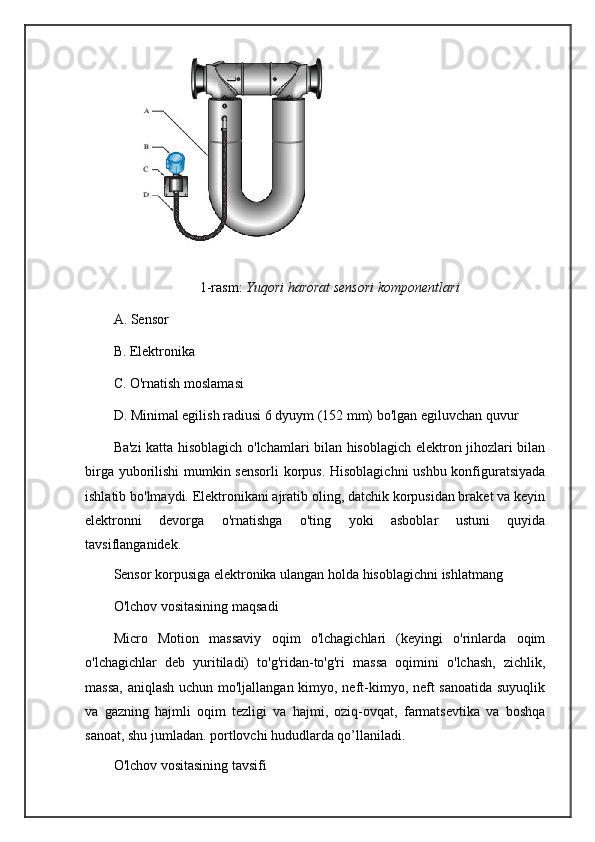

1-rasm: Yuqori harorat sensori komponentlari
A. Sensor
B. Elektronika
C. O'rnatish moslamasi
D. Minimal egilish radiusi 6 dyuym (152 mm) bo'lgan egiluvchan quvur
Ba'zi katta hisoblagich o'lchamlari bilan hisoblagich elektron jihozlari bilan
birga yuborilishi mumkin sensorli korpus. Hisoblagichni ushbu konfiguratsiyada
ishlatib bo'lmaydi. Elektronikani ajratib oling, datchik korpusidan braket va keyin
elektronni devorga o'rnatishga o'ting yoki asboblar ustuni quyida
tavsiflanganidek.
Sensor korpusiga elektronika ulangan holda hisoblagichni ishlatmang
O'lchov vositasining maqsadi
Micro Motion massaviy oqim o'lchagichlari (keyingi o'rinlarda oqim
o'lchagichlar deb yuritiladi) to'g'ridan-to'g'ri massa oqimini o'lchash, zichlik,
massa, aniqlash uchun mo'ljallangan kimyo, neft-kimyo, neft sanoatida suyuqlik
va gazning hajmli oqim tezligi va hajmi, oziq-ovqat, farmatsevtika va boshqa
sanoat, shu jumladan. portlovchi hududlarda qo’llaniladi.
O'lchov vositasining tavsifi

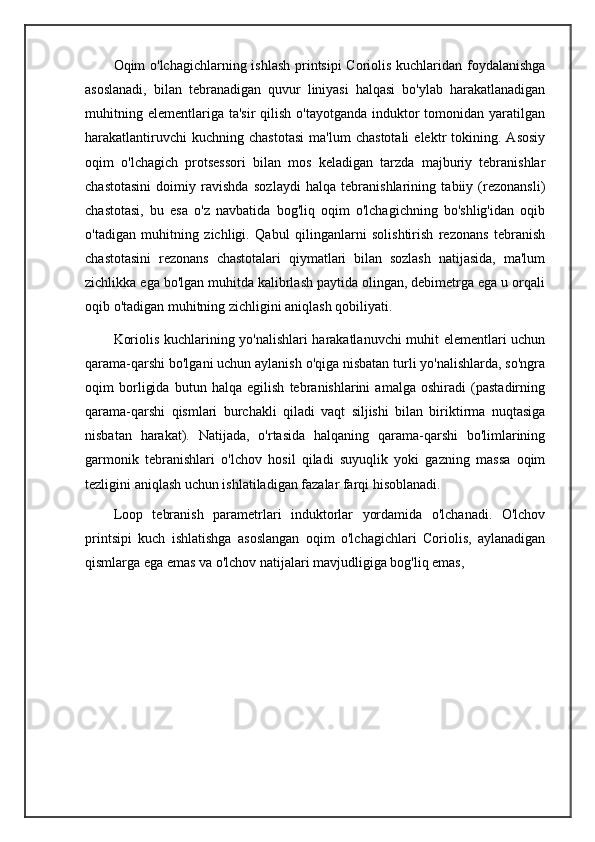

Oqim o'lchagichlarning ishlash printsipi Coriolis kuchlaridan foydalanishga
asoslanadi, bilan tebranadigan quvur liniyasi halqasi bo'ylab harakatlanadigan
muhitning elementlariga ta'sir qilish o'tayotganda induktor tomonidan yaratilgan
harakatlantiruvchi kuchning chastotasi ma'lum chastotali elektr tokining. Asosiy
oqim o'lchagich protsessori bilan mos keladigan tarzda majburiy tebranishlar
chastotasini doimiy ravishda sozlaydi halqa tebranishlarining tabiiy (rezonansli)
chastotasi, bu esa o'z navbatida bog'liq oqim o'lchagichning bo'shlig'idan oqib
o'tadigan muhitning zichligi. Qabul qilinganlarni solishtirish rezonans tebranish
chastotasini rezonans chastotalari qiymatlari bilan sozlash natijasida, ma'lum
zichlikka ega bo'lgan muhitda kalibrlash paytida olingan, debimetrga ega u orqali
oqib o'tadigan muhitning zichligini aniqlash qobiliyati.
Koriolis kuchlarining yo'nalishlari harakatlanuvchi muhit elementlari uchun
qarama-qarshi bo'lgani uchun aylanish o'qiga nisbatan turli yo'nalishlarda, so'ngra
oqim borligida butun halqa egilish tebranishlarini amalga oshiradi (pastadirning
qarama-qarshi qismlari burchakli qiladi vaqt siljishi bilan biriktirma nuqtasiga
nisbatan harakat). Natijada, o'rtasida halqaning qarama-qarshi bo'limlarining
garmonik tebranishlari o'lchov hosil qiladi suyuqlik yoki gazning massa oqim
tezligini aniqlash uchun ishlatiladigan fazalar farqi hisoblanadi.
Loop tebranish parametrlari induktorlar yordamida o'lchanadi. O'lchov
printsipi kuch ishlatishga asoslangan oqim o'lchagichlari Coriolis, aylanadigan
qismlarga ega emas va o'lchov natijalari mavjudligiga bog'liq emas,

suyuqlikdagi qattiq zarralar yoki boshqa aralashmalar. dan o'rtacha haroratning
og'ishi kalibrlash harorati nolni belgilash va o'rta bosimdagi o'zgarishlar bilan
qoplanadi

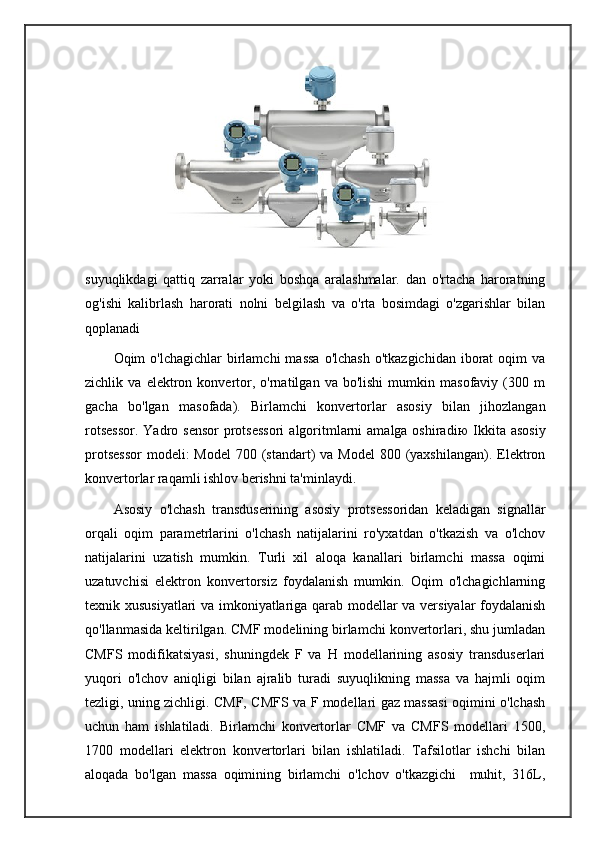

Oqim o'lchagichlar birlamchi massa o'lchash o'tkazgichidan iborat oqim va
zichlik va elektron konvertor, o'rnatilgan va bo'lishi mumkin masofaviy (300 m
gacha bo'lgan masofada). Birlamchi konvertorlar asosiy bilan jihozlangan
rotsessor. Yadro sensor protsessori algoritmlarni amalga oshiradi ю Ikkita asosiy
protsessor modeli: Model 700 (standart) va Model 800 (yaxshilangan). Elektron
konvertorlar raqamli ishlov berishni ta'minlaydi.
Asosiy o'lchash transduserining asosiy protsessoridan keladigan signallar
orqali oqim parametrlarini o'lchash natijalarini ro'yxatdan o'tkazish va o'lchov
natijalarini uzatish mumkin. Turli xil aloqa kanallari birlamchi massa oqimi
uzatuvchisi elektron konvertorsiz foydalanish mumkin. Oqim o'lchagichlarning
texnik xususiyatlari va imkoniyatlariga qarab modellar va versiyalar foydalanish
qo'llanmasida keltirilgan. CMF modelining birlamchi konvertorlari, shu jumladan
CMFS modifikatsiyasi, shuningdek F va H modellarining asosiy transduserlari
yuqori o'lchov aniqligi bilan ajralib turadi suyuqlikning massa va hajmli oqim
tezligi, uning zichligi. CMF, CMFS va F modellari gaz massasi oqimini o'lchash
uchun ham ishlatiladi. Birlamchi konvertorlar CMF va CMFS modellari 1500,
1700 modellari elektron konvertorlari bilan ishlatiladi. Tafsilotlar ishchi bilan
aloqada bo'lgan massa oqimining birlamchi o'lchov o'tkazgichi muhit, 316L,

304L zanglamaydigan po'latdan yoki nikel qotishmasidan tayyorlanishi mumkin.

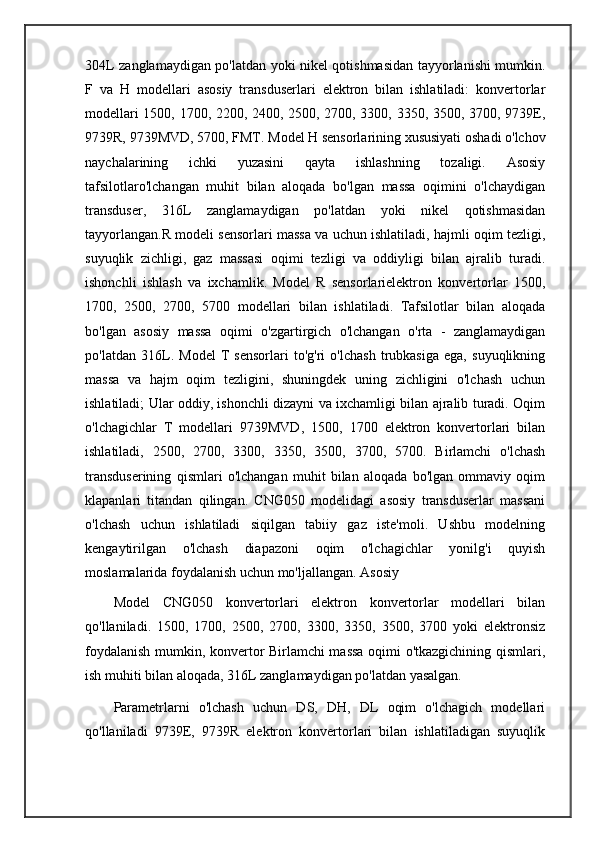

F va H modellari asosiy transduserlari elektron bilan ishlatiladi: konvertorlar
modellari 1500, 1700, 2200, 2400, 2500, 2700, 3300, 3350, 3500, 3700, 9739E,
9739R, 9739MVD, 5700, FMT. Model H sensorlarining xususiyati oshadi o'lchov
naychalarining ichki yuzasini qayta ishlashning tozaligi. Asosiy
tafsilotlaro'lchangan muhit bilan aloqada bo'lgan massa oqimini o'lchaydigan
transduser, 316L zanglamaydigan po'latdan yoki nikel qotishmasidan
tayyorlangan.R modeli sensorlari massa va uchun ishlatiladi, hajmli oqim tezligi,
suyuqlik zichligi, gaz massasi oqimi tezligi va oddiyligi bilan ajralib turadi.
ishonchli ishlash va ixchamlik. Model R sensorlarielektron konvertorlar 1500,
1700, 2500, 2700, 5700 modellari bilan ishlatiladi. Tafsilotlar bilan aloqada
bo'lgan asosiy massa oqimi o'zgartirgich o'lchangan o'rta - zanglamaydigan
po'latdan 316L. Model T sensorlari to'g'ri o'lchash trubkasiga ega, suyuqlikning
massa va hajm oqim tezligini, shuningdek uning zichligini o'lchash uchun
ishlatiladi; Ular oddiy, ishonchli dizayni va ixchamligi bilan ajralib turadi. Oqim
o'lchagichlar T modellari 9739MVD, 1500, 1700 elektron konvertorlari bilan
ishlatiladi, 2500, 2700, 3300, 3350, 3500, 3700, 5700. Birlamchi o'lchash
transduserining qismlari o'lchangan muhit bilan aloqada bo'lgan ommaviy oqim
klapanlari titandan qilingan. CNG050 modelidagi asosiy transduserlar massani
o'lchash uchun ishlatiladi siqilgan tabiiy gaz iste'moli. Ushbu modelning
kengaytirilgan o'lchash diapazoni oqim o'lchagichlar yonilg'i quyish
moslamalarida foydalanish uchun mo'ljallangan. Asosiy
Model CNG050 konvertorlari elektron konvertorlar modellari bilan
qo'llaniladi. 1500, 1700, 2500, 2700, 3300, 3350, 3500, 3700 yoki elektronsiz
foydalanish mumkin, konvertor Birlamchi massa oqimi o'tkazgichining qismlari,
ish muhiti bilan aloqada, 316L zanglamaydigan po'latdan yasalgan.
Parametrlarni o'lchash uchun DS, DH, DL oqim o'lchagich modellari
qo'llaniladi 9739E, 9739R elektron konvertorlari bilan ishlatiladigan suyuqlik

oqimi, 9739MVD, 1500, 1700, 2200, 2400, 2500, 2700, 3300, 3350, 3500, 3700

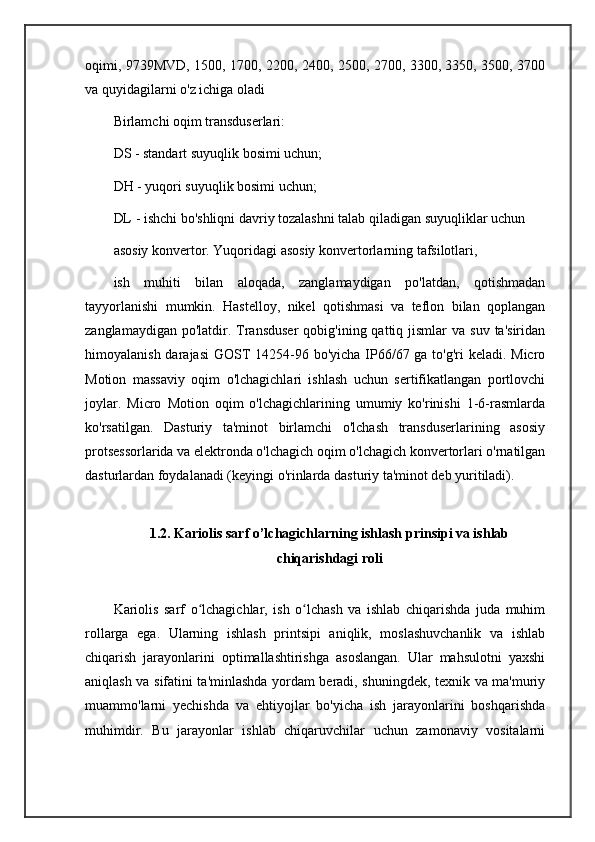

va quyidagilarni o'z ichiga oladi
Birlamchi oqim transduserlari:
DS - standart suyuqlik bosimi uchun;
DH - yuqori suyuqlik bosimi uchun;
DL - ishchi bo'shliqni davriy tozalashni talab qiladigan suyuqliklar uchun
asosiy konvertor. Yuqoridagi asosiy konvertorlarning tafsilotlari,
ish muhiti bilan aloqada, zanglamaydigan po'latdan, qotishmadan
tayyorlanishi mumkin. Hastelloy, nikel qotishmasi va teflon bilan qoplangan
zanglamaydigan po'latdir. Transduser qobig'ining qattiq jismlar va suv ta'siridan
himoyalanish darajasi GOST 14254-96 bo'yicha IP66/67 ga to'g'ri keladi. Micro
Motion massaviy oqim o'lchagichlari ishlash uchun sertifikatlangan portlovchi
joylar. Micro Motion oqim o'lchagichlarining umumiy ko'rinishi 1-6-rasmlarda
ko'rsatilgan. Dasturiy ta'minot birlamchi o'lchash transduserlarining asosiy
protsessorlarida va elektronda o'lchagich oqim o'lchagich konvertorlari o'rnatilgan
dasturlardan foydalanadi (keyingi o'rinlarda dasturiy ta'minot deb yuritiladi).
1.2. Kariolis sarf o’lchagichlarning ishlash prinsipi va ishlab
chiqarishdagi roli
Kariolis sarf o lchagichlar, ish o lchash va ishlab chiqarishda juda muhimʻ ʻ
rollarga ega. Ularning ishlash printsipi aniqlik, moslashuvchanlik va ishlab
chiqarish jarayonlarini optimallashtirishga asoslangan. Ular mahsulotni yaxshi
aniqlash va sifatini ta'minlashda yordam beradi, shuningdek, texnik va ma'muriy
muammo'larni yechishda va ehtiyojlar bo'yicha ish jarayonlarini boshqarishda
muhimdir. Bu jarayonlar ishlab chiqaruvchilar uchun zamonaviy vositalarni

ishlatishda yordam beradi va yirik shuhratni taqdim etishda muhim rolni
o ynaydi.ʻ
Kariolis sarflar o lchagichlarning ishlash printsipi mahsulotni yaxshi
ʻ
aniqlash, aniqlikni ta minlash, va ishlab chiqarish jarayonlarini
ʼ
optimallashtirishda yordam beradi. Ularning roli, texnik va ma muriy
ʼ
muammolarni bartaraf etish, va ehtiyojlar bo yicha to g ridan-to g ri vaqtida
ʻ ʻ ʻ ʻ ʻ
harakat qilishni ta minlashdir. Ishlab chiqarishda, kariolis sarflar o lchagichlar,
ʼ ʻ
muhim ma lumotlar va qarorlar olishda asosiy o zlashtiruvchilar sifatida ham
ʼ ʻ
ishlaydi. Kariolis sarf o lchagichlarning ishlash printsipi asosan jarayonni tahlil
ʻ
qilish, ma lumotlarni o rganish, o lchovni amalga oshirish va natijalarni tahlil
ʼ ʻ ʻ
qilishga asoslangan. Ular, ma lumotlarni to g ri qabul qilish, haqiqiy vaqtning
ʼ ʻ ʻ
chegaralarini ko rib chiqish va xavfsizlikni ta minlashda muhim rol o ynaydilar.
ʻ ʼ ʻ
Ishlab chiqarish jarayonida kariolis sarf o lchagichlar, mahsulotlarni o lchash,
ʻ ʻ
aniqlash, o lchovlar orasidagi muvozanani saqlash va mahsulot sifatini yuqori
ʻ
darajada ta minlashga yordam beradi. Kariolis sarf o lchagichlarning ishlash
ʼ ʻ
printsipi, ularning kariolinin muqobil geometrik shaklga mos keldi-kelmaydigan
qilib to g ri sarflanishini ta minlashdir. Ular ishlab chiqarishda kariolni optimal
ʻ ʻ ʼ
shaklda ishlash uchun tajribali dizaynerlar va injenerlarning ko makida
ʻ
qo llaniladi. Ishlab chiqarishdagi roli esa, ishlab chiqarish jarayonida kariolni
ʻ
qo llab-quvvatlash, to g ri taqdimot va ishlab chiqarishdagi qat iylikni
ʻ ʻ ʻ ʼ
ta minlashdir.
ʼ

1.3 . Micro Mation kariolis sarf o’lchagichlar haqida ma’lumot
Yadro protsessor dasturi oqim parametrlarini hisoblash uchun algoritmlarni
amalga oshiradi va asosiy o'lchash moslamasining konfiguratsiya parametrlarini
saqlash uchun javobgardir konvertor va oqim totalizator qiymatlari. Yadro
protsessor dasturini almashtirish bo'lishi mumkin, faqat ishlab chiqaruvchining
mutaxassislari tomonidan ishlab chiqariladi. Ishlab chiqaruvchi tomonidan
kiritilgan har qanday o'zgarishlar. Dasturiy ta'minot chiqarilgan dasturiy
ta'minotning versiya raqamini o'zgartirishni talab qiladi.
Elektron konvertor dasturi oqim parametrlari haqida ma'lumotni dan oladi,
yadroli protsessor raqamli protokol yordamida va uni LCD displeyda yoki
ko'rsatishi mumkin,turli aloqa kanallari orqali masofaviy qurilmalarga uzatish.
elektron dasturiy ta'minot konvertorlar qo'shimcha sozlash bilan bog'liq barcha
xizmat funktsiyalarini amalga oshiradi. Oqim o'lchagich funktsiyalari.
Oqim hisoblagichlarini sozlash va sozlash menyu orqali amalga oshiriladi.
Xizmat dasturiy ta'minotidan foydalangan holda elektron konvertorning LCD
displeyi ProLinkII, ProLinkIII yoki HART kommunikatoridan foydalanish.
Mikrodasturni, konfiguratsiya parametrlarini va o'lchangan ma'lumotlarni himoya
qiladi. Qasddan va qasddan bo'lmagan o'zgarishlar bevosita orqali amalga
oshiriladi oqim o'lchagichning tanasini muhrlash (7-10-rasmga qarang). Dasturiy
ta'minot va konfiguratsiyaga o'zgartirishlar kiritish imkoniyatini istisno qilish
uchun elektron modellarda aloqa interfeyslari orqali oqim o'lchagichning
parametrlari konvertorlar 1500, 2500, 1700, 2700, 3300, 3350, 3500, 3700,
9739MVD, 5700 amalga oshirildi. Konfiguratsiya o'zgarishlariga qarshi himoya,
menyudan foydalanib, dasturiy ravishda o'rnatiladi. LCD displey yoki xizmat
ko'rsatish dasturi. Elektron konvertor modeli 5700 qo'shimcha ravishda himoya
qiladi. Elektron konvertor taxtasidagi kalit yordamida tashqi o'zgarishlar (11-
rasmga qarang).
Micro Motion oqim o'lchagichlar dasturiy ta'minotini beixtiyor va qasddan
o'zgarishlar R 50.2.077-2014 ga muvofiq "yuqori" darajaga to'g'ri keladi.
Tekshirish

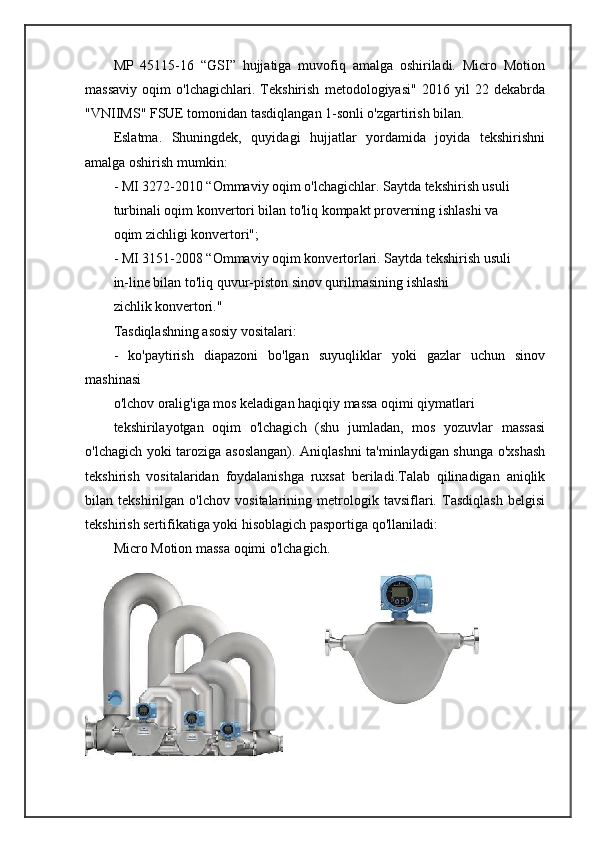

MP 45115-16 “GSI” hujjatiga muvofiq amalga oshiriladi. Micro Motion
massaviy oqim o'lchagichlari. Tekshirish metodologiyasi" 2016 yil 22 dekabrda
"VNIIMS" FSUE tomonidan tasdiqlangan 1-sonli o'zgartirish bilan.
Eslatma. Shuningdek, quyidagi hujjatlar yordamida joyida tekshirishni
amalga oshirish mumkin:
- MI 3272-2010 “Ommaviy oqim o'lchagichlar. Saytda tekshirish usuli
turbinali oqim konvertori bilan to'liq kompakt proverning ishlashi va
oqim zichligi konvertori";
- MI 3151-2008 “Ommaviy oqim konvertorlari. Saytda tekshirish usuli
in-line bilan to'liq quvur-piston sinov qurilmasining ishlashi
zichlik konvertori."
Tasdiqlashning asosiy vositalari:
- ko'paytirish diapazoni bo'lgan suyuqliklar yoki gazlar uchun sinov
mashinasi
o'lchov oralig'iga mos keladigan haqiqiy massa oqimi qiymatlari
tekshirilayotgan oqim o'lchagich (shu jumladan, mos yozuvlar massasi
o'lchagich yoki taroziga asoslangan). Aniqlashni ta'minlaydigan shunga o'xshash
tekshirish vositalaridan foydalanishga ruxsat beriladi.Talab qilinadigan aniqlik
bilan tekshirilgan o'lchov vositalarining metrologik tavsiflari. Tasdiqlash belgisi
tekshirish sertifikatiga yoki hisoblagich pasportiga qo'llaniladi:
Micro Motion massa oqimi o'lchagich.

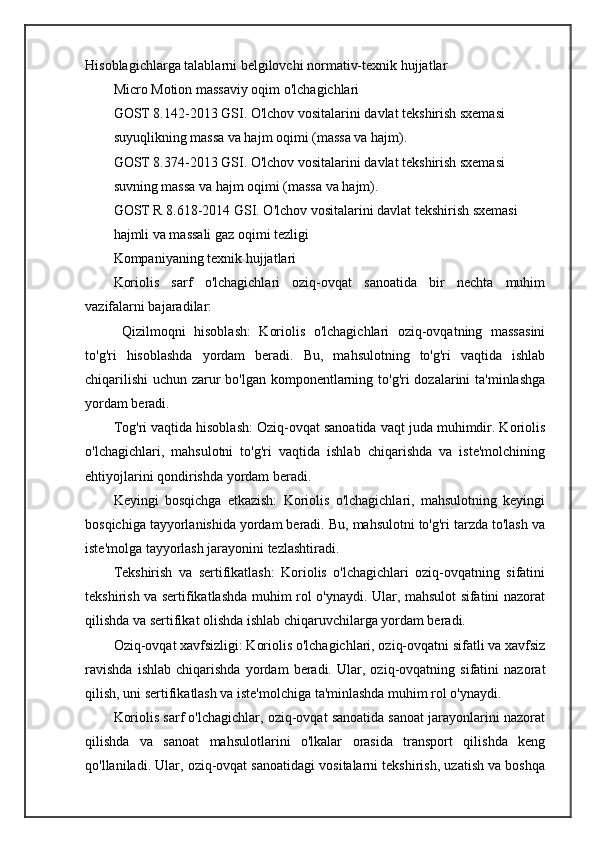

Hisoblagichlarga talablarni belgilovchi normativ-texnik hujjatlar
Micro Motion massaviy oqim o'lchagichlari
GOST 8.142-2013 GSI. O'lchov vositalarini davlat tekshirish sxemasi
suyuqlikning massa va hajm oqimi (massa va hajm).
GOST 8.374-2013 GSI. O'lchov vositalarini davlat tekshirish sxemasi
suvning massa va hajm oqimi (massa va hajm).
GOST R 8.618-2014 GSI. O'lchov vositalarini davlat tekshirish sxemasi
hajmli va massali gaz oqimi tezligi
Kompaniyaning texnik hujjatlari
Koriolis sarf o'lchagichlari oziq-ovqat sanoatida bir nechta muhim
vazifalarni bajaradilar:
Qizilmoqni hisoblash: Koriolis o'lchagichlari oziq-ovqatning massasini
to'g'ri hisoblashda yordam beradi. Bu, mahsulotning to'g'ri vaqtida ishlab
chiqarilishi uchun zarur bo'lgan komponentlarning to'g'ri dozalarini ta'minlashga
yordam beradi.
Tog'ri vaqtida hisoblash: Oziq-ovqat sanoatida vaqt juda muhimdir. Koriolis
o'lchagichlari, mahsulotni to'g'ri vaqtida ishlab chiqarishda va iste'molchining
ehtiyojlarini qondirishda yordam beradi.
Keyingi bosqichga etkazish: Koriolis o'lchagichlari, mahsulotning keyingi
bosqichiga tayyorlanishida yordam beradi. Bu, mahsulotni to'g'ri tarzda to'lash va
iste'molga tayyorlash jarayonini tezlashtiradi.
Tekshirish va sertifikatlash: Koriolis o'lchagichlari oziq-ovqatning sifatini
tekshirish va sertifikatlashda muhim rol o'ynaydi. Ular, mahsulot sifatini nazorat
qilishda va sertifikat olishda ishlab chiqaruvchilarga yordam beradi.
Oziq-ovqat xavfsizligi: Koriolis o'lchagichlari, oziq-ovqatni sifatli va xavfsiz
ravishda ishlab chiqarishda yordam beradi. Ular, oziq-ovqatning sifatini nazorat
qilish, uni sertifikatlash va iste'molchiga ta'minlashda muhim rol o'ynaydi.

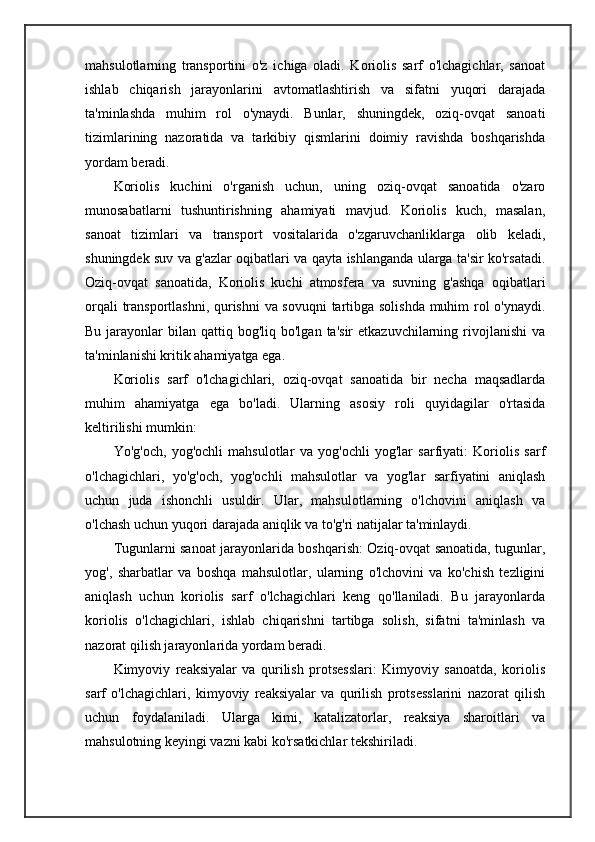

Koriolis sarf o'lchagichlar, oziq-ovqat sanoatida sanoat jarayonlarini nazorat
qilishda va sanoat mahsulotlarini o'lkalar orasida transport qilishda keng
qo'llaniladi. Ular, oziq-ovqat sanoatidagi vositalarni tekshirish, uzatish va boshqa

mahsulotlarning transportini o'z ichiga oladi. Koriolis sarf o'lchagichlar, sanoat
ishlab chiqarish jarayonlarini avtomatlashtirish va sifatni yuqori darajada
ta'minlashda muhim rol o'ynaydi. Bunlar, shuningdek, oziq-ovqat sanoati
tizimlarining nazoratida va tarkibiy qismlarini doimiy ravishda boshqarishda
yordam beradi.
Koriolis kuchini o'rganish uchun, uning oziq-ovqat sanoatida o'zaro
munosabatlarni tushuntirishning ahamiyati mavjud. Koriolis kuch, masalan,
sanoat tizimlari va transport vositalarida o'zgaruvchanliklarga olib keladi,
shuningdek suv va g'azlar oqibatlari va qayta ishlanganda ularga ta'sir ko'rsatadi.
Oziq-ovqat sanoatida, Koriolis kuchi atmosfera va suvning g'ashqa oqibatlari
orqali transportlashni, qurishni va sovuqni tartibga solishda muhim rol o'ynaydi.
Bu jarayonlar bilan qattiq bog'liq bo'lgan ta'sir etkazuvchilarning rivojlanishi va
ta'minlanishi kritik ahamiyatga ega.
Koriolis sarf o'lchagichlari, oziq-ovqat sanoatida bir necha maqsadlarda
muhim ahamiyatga ega bo'ladi. Ularning asosiy roli quyidagilar o'rtasida
keltirilishi mumkin:
Yo'g'och, yog'ochli mahsulotlar va yog'ochli yog'lar sarfiyati: Koriolis sarf
o'lchagichlari, yo'g'och, yog'ochli mahsulotlar va yog'lar sarfiyatini aniqlash
uchun juda ishonchli usuldir. Ular, mahsulotlarning o'lchovini aniqlash va
o'lchash uchun yuqori darajada aniqlik va to'g'ri natijalar ta'minlaydi.
Tugunlarni sanoat jarayonlarida boshqarish: Oziq-ovqat sanoatida, tugunlar,
yog', sharbatlar va boshqa mahsulotlar, ularning o'lchovini va ko'chish tezligini
aniqlash uchun koriolis sarf o'lchagichlari keng qo'llaniladi. Bu jarayonlarda
koriolis o'lchagichlari, ishlab chiqarishni tartibga solish, sifatni ta'minlash va
nazorat qilish jarayonlarida yordam beradi.
Kimyoviy reaksiyalar va qurilish protsesslari: Kimyoviy sanoatda, koriolis
sarf o'lchagichlari, kimyoviy reaksiyalar va qurilish protsesslarini nazorat qilish
uchun foydalaniladi. Ularga kimi, katalizatorlar, reaksiya sharoitlari va
mahsulotning keyingi vazni kabi ko'rsatkichlar tekshiriladi.

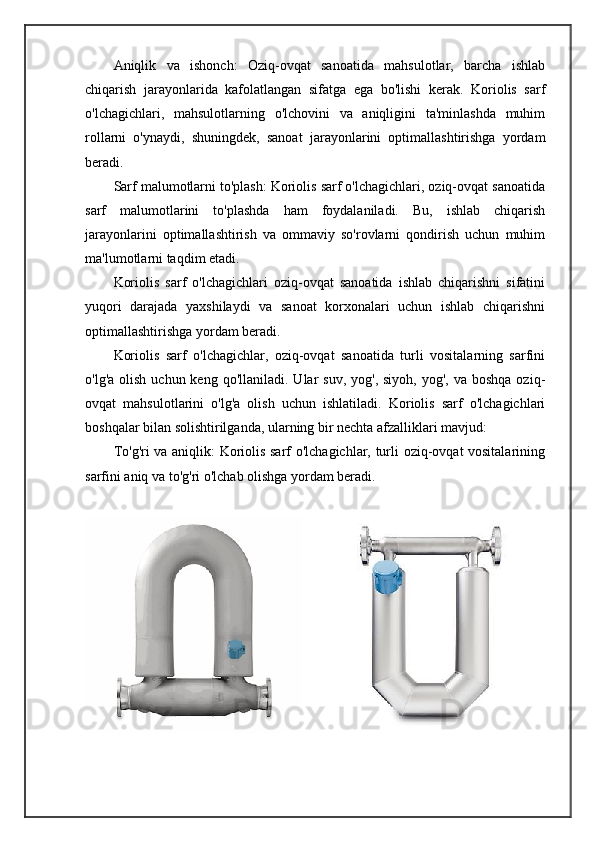

Aniqlik va ishonch: Oziq-ovqat sanoatida mahsulotlar, barcha ishlab
chiqarish jarayonlarida kafolatlangan sifatga ega bo'lishi kerak. Koriolis sarf
o'lchagichlari, mahsulotlarning o'lchovini va aniqligini ta'minlashda muhim
rollarni o'ynaydi, shuningdek, sanoat jarayonlarini optimallashtirishga yordam
beradi.
Sarf malumotlarni to'plash: Koriolis sarf o'lchagichlari, oziq-ovqat sanoatida
sarf malumotlarini to'plashda ham foydalaniladi. Bu, ishlab chiqarish
jarayonlarini optimallashtirish va ommaviy so'rovlarni qondirish uchun muhim
ma'lumotlarni taqdim etadi.
Koriolis sarf o'lchagichlari oziq-ovqat sanoatida ishlab chiqarishni sifatini
yuqori darajada yaxshilaydi va sanoat korxonalari uchun ishlab chiqarishni
optimallashtirishga yordam beradi.
Koriolis sarf o'lchagichlar, oziq-ovqat sanoatida turli vositalarning sarfini
o'lg'a olish uchun keng qo'llaniladi. Ular suv, yog', siyoh, yog', va boshqa oziq-
ovqat mahsulotlarini o'lg'a olish uchun ishlatiladi. Koriolis sarf o'lchagichlari
boshqalar bilan solishtirilganda, ularning bir nechta afzalliklari mavjud:
To'g'ri va aniqlik: Koriolis sarf o'lchagichlar, turli oziq-ovqat vositalarining
sarfini aniq va to'g'ri o'lchab olishga yordam beradi.

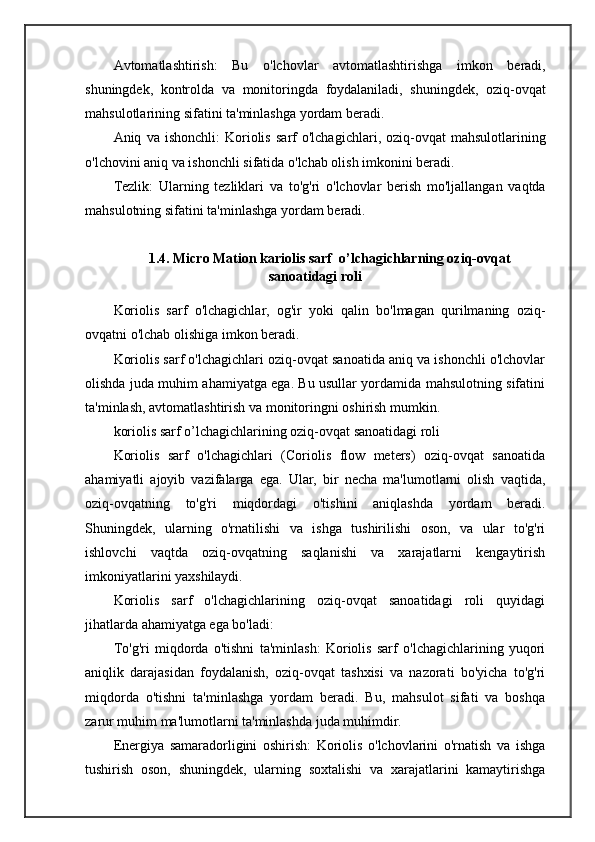

Avtomatlashtirish : Bu o ' lchovlar avtomatlashtirishga imkon beradi ,
shuningdek , kontrolda va monitoringda foydalaniladi , shuningdek , oziq - ovqat
mahsulotlarining sifatini ta ' minlashga yordam beradi .
Aniq va ishonchli : Koriolis sarf o ' lchagichlari , oziq - ovqat mahsulotlarining
o ' lchovini aniq va ishonchli sifatida o ' lchab olish imkonini beradi .
Tezlik : Ularning tezliklari va to ' g ' ri o ' lchovlar berish mo ' ljallangan vaqtda
mahsulotning sifatini ta ' minlashga yordam beradi .

1.4. Micro Mation kariolis sarf o’lchagichlarning oziq-ovqat
sanoatidagi roli
Koriolis sarf o'lchagichlar, og'ir yoki qalin bo'lmagan qurilmaning oziq-
ovqatni o'lchab olishiga imkon beradi.
Koriolis sarf o'lchagichlari oziq-ovqat sanoatida aniq va ishonchli o'lchovlar
olishda juda muhim ahamiyatga ega. Bu usullar yordamida mahsulotning sifatini
ta'minlash, avtomatlashtirish va monitoringni oshirish mumkin.
koriolis sarf o’lchagichlarining oziq-ovqat sanoatidagi roli
Koriolis sarf o'lchagichlari (Coriolis flow meters) oziq-ovqat sanoatida
ahamiyatli ajoyib vazifalarga ega. Ular, bir necha ma'lumotlarni olish vaqtida,
oziq-ovqatning to'g'ri miqdordagi o'tishini aniqlashda yordam beradi.
Shuningdek, ularning o'rnatilishi va ishga tushirilishi oson, va ular to'g'ri
ishlovchi vaqtda oziq-ovqatning saqlanishi va xarajatlarni kengaytirish
imkoniyatlarini yaxshilaydi.
Koriolis sarf o'lchagichlarining oziq-ovqat sanoatidagi roli quyidagi
jihatlarda ahamiyatga ega bo'ladi:
To'g'ri miqdorda o'tishni ta'minlash: Koriolis sarf o'lchagichlarining yuqori
aniqlik darajasidan foydalanish, oziq-ovqat tashxisi va nazorati bo'yicha to'g'ri
miqdorda o'tishni ta'minlashga yordam beradi. Bu, mahsulot sifati va boshqa
zarur muhim ma'lumotlarni ta'minlashda juda muhimdir.
Energiya samaradorligini oshirish: Koriolis o'lchovlarini o'rnatish va ishga
tushirish oson, shuningdek, ularning soxtalishi va xarajatlarini kamaytirishga

yordam beradi. Bu esa oziq-ovqat sanoatida ishlab chiqarishning kengayishiga
imkon beradi.

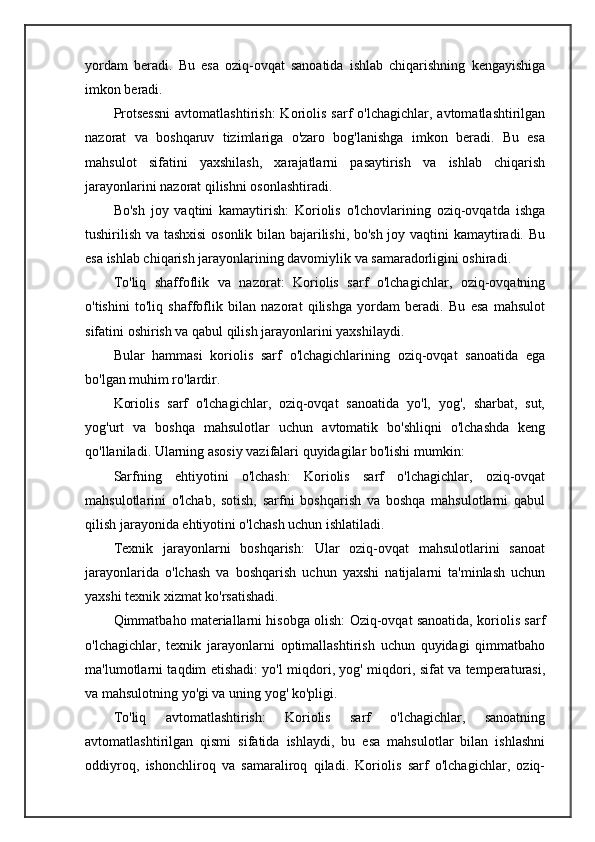

Protsessni avtomatlashtirish: Koriolis sarf o'lchagichlar, avtomatlashtirilgan
nazorat va boshqaruv tizimlariga o'zaro bog'lanishga imkon beradi. Bu esa
mahsulot sifatini yaxshilash, xarajatlarni pasaytirish va ishlab chiqarish
jarayonlarini nazorat qilishni osonlashtiradi.
Bo'sh joy vaqtini kamaytirish: Koriolis o'lchovlarining oziq-ovqatda ishga
tushirilish va tashxisi osonlik bilan bajarilishi, bo'sh joy vaqtini kamaytiradi. Bu
esa ishlab chiqarish jarayonlarining davomiylik va samaradorligini oshiradi.
To'liq shaffoflik va nazorat: Koriolis sarf o'lchagichlar, oziq-ovqatning
o'tishini to'liq shaffoflik bilan nazorat qilishga yordam beradi. Bu esa mahsulot
sifatini oshirish va qabul qilish jarayonlarini yaxshilaydi.
Bular hammasi koriolis sarf o'lchagichlarining oziq-ovqat sanoatida ega
bo'lgan muhim ro'lardir.
Koriolis sarf o'lchagichlar, oziq-ovqat sanoatida yo'l, yog', sharbat, sut,
yog'urt va boshqa mahsulotlar uchun avtomatik bo'shliqni o'lchashda keng
qo'llaniladi. Ularning asosiy vazifalari quyidagilar bo'lishi mumkin:
Sarfning ehtiyotini o'lchash: Koriolis sarf o'lchagichlar, oziq-ovqat
mahsulotlarini o'lchab, sotish, sarfni boshqarish va boshqa mahsulotlarni qabul
qilish jarayonida ehtiyotini o'lchash uchun ishlatiladi.
Texnik jarayonlarni boshqarish: Ular oziq-ovqat mahsulotlarini sanoat
jarayonlarida o'lchash va boshqarish uchun yaxshi natijalarni ta'minlash uchun
yaxshi texnik xizmat ko'rsatishadi.
Qimmatbaho materiallarni hisobga olish: Oziq-ovqat sanoatida, koriolis sarf
o'lchagichlar, texnik jarayonlarni optimallashtirish uchun quyidagi qimmatbaho
ma'lumotlarni taqdim etishadi: yo'l miqdori, yog' miqdori, sifat va temperaturasi,
va mahsulotning yo'gi va uning yog' ko'pligi.
To'liq avtomatlashtirish: Koriolis sarf o'lchagichlar, sanoatning
avtomatlashtirilgan qismi sifatida ishlaydi, bu esa mahsulotlar bilan ishlashni

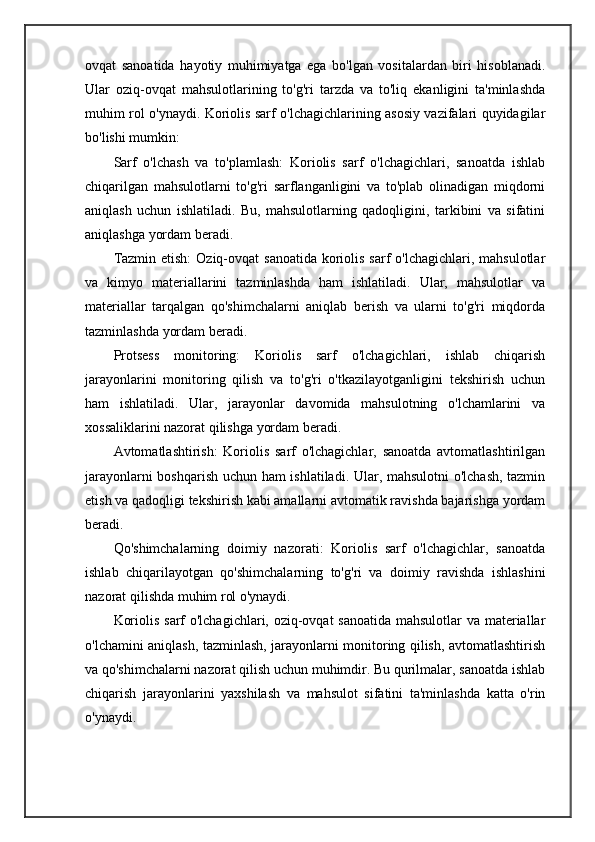

oddiyroq, ishonchliroq va samaraliroq qiladi. Koriolis sarf o'lchagichlar, oziq-

ovqat sanoatida hayotiy muhimiyatga ega bo'lgan vositalardan biri hisoblanadi.
Ular oziq-ovqat mahsulotlarining to'g'ri tarzda va to'liq ekanligini ta'minlashda
muhim rol o'ynaydi. Koriolis sarf o'lchagichlarining asosiy vazifalari quyidagilar
bo'lishi mumkin:
Sarf o'lchash va to'plamlash: Koriolis sarf o'lchagichlari, sanoatda ishlab
chiqarilgan mahsulotlarni to'g'ri sarflanganligini va to'plab olinadigan miqdorni
aniqlash uchun ishlatiladi. Bu, mahsulotlarning qadoqligini, tarkibini va sifatini
aniqlashga yordam beradi.
Tazmin etish: Oziq-ovqat sanoatida koriolis sarf o'lchagichlari, mahsulotlar
va kimyo materiallarini tazminlashda ham ishlatiladi. Ular, mahsulotlar va
materiallar tarqalgan qo'shimchalarni aniqlab berish va ularni to'g'ri miqdorda
tazminlashda yordam beradi.
Protsess monitoring: Koriolis sarf o'lchagichlari, ishlab chiqarish
jarayonlarini monitoring qilish va to'g'ri o'tkazilayotganligini tekshirish uchun
ham ishlatiladi. Ular, jarayonlar davomida mahsulotning o'lchamlarini va
xossaliklarini nazorat qilishga yordam beradi.
Avtomatlashtirish: Koriolis sarf o'lchagichlar, sanoatda avtomatlashtirilgan
jarayonlarni boshqarish uchun ham ishlatiladi. Ular, mahsulotni o'lchash, tazmin
etish va qadoqligi tekshirish kabi amallarni avtomatik ravishda bajarishga yordam
beradi.
Qo'shimchalarning doimiy nazorati: Koriolis sarf o'lchagichlar, sanoatda
ishlab chiqarilayotgan qo'shimchalarning to'g'ri va doimiy ravishda ishlashini
nazorat qilishda muhim rol o'ynaydi.
Koriolis sarf o'lchagichlari, oziq-ovqat sanoatida mahsulotlar va materiallar
o'lchamini aniqlash, tazminlash, jarayonlarni monitoring qilish, avtomatlashtirish
va qo'shimchalarni nazorat qilish uchun muhimdir. Bu qurilmalar, sanoatda ishlab
chiqarish jarayonlarini yaxshilash va mahsulot sifatini ta'minlashda katta o'rin
o'ynaydi.

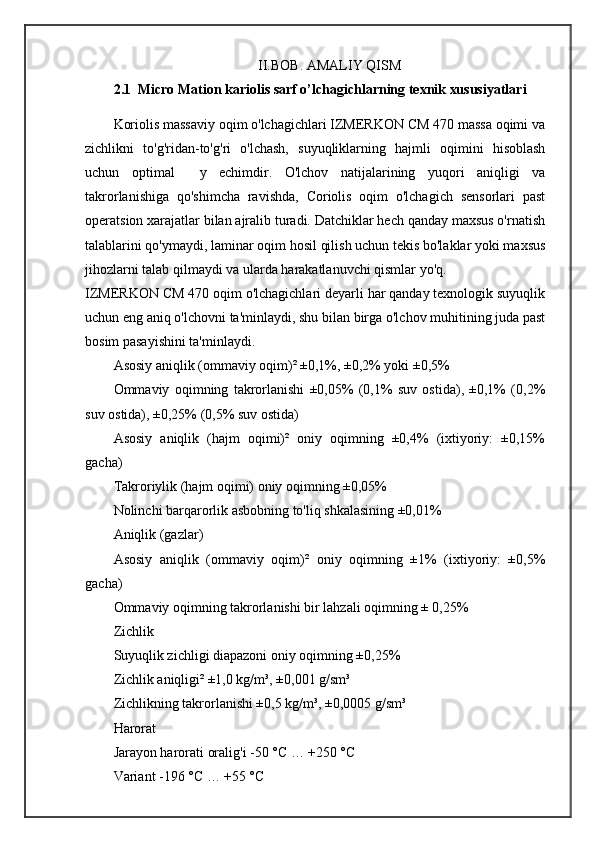

II.BOB. AMALIY QISM
2.1 Micro Mation kariolis sarf o’lchagichlarning texnik xususiyatlari
Koriolis massaviy oqim o'lchagichlari IZMERKON CM 470 massa oqimi va
zichlikni to'g'ridan-to'g'ri o'lchash, suyuqliklarning hajmli oqimini hisoblash
uchun optimal y echimdir. O'lchov natijalarining yuqori aniqligi va
takrorlanishiga qo'shimcha ravishda, Coriolis oqim o'lchagich sensorlari past
operatsion xarajatlar bilan ajralib turadi. Datchiklar hech qanday maxsus o'rnatish
talablarini qo'ymaydi, laminar oqim hosil qilish uchun tekis bo'laklar yoki maxsus
jihozlarni talab qilmaydi va ularda harakatlanuvchi qismlar yo'q.
IZMERKON CM 470 oqim o'lchagichlari deyarli har qanday texnologik suyuqlik
uchun eng aniq o'lchovni ta'minlaydi, shu bilan birga o'lchov muhitining juda past
bosim pasayishini ta'minlaydi.
Asosiy aniqlik (ommaviy oqim)² ±0,1%, ±0,2% yoki ±0,5%
Ommaviy oqimning takrorlanishi ±0,05% (0,1% suv ostida), ±0,1% (0,2%
suv ostida), ±0,25% (0,5% suv ostida)
Asosiy aniqlik (hajm oqimi)² oniy oqimning ±0,4% (ixtiyoriy: ±0,15%
gacha)
Takroriylik (hajm oqimi) oniy oqimning ±0,05%
Nolinchi barqarorlik asbobning to'liq shkalasining ±0,01%
Aniqlik (gazlar)
Asosiy aniqlik (ommaviy oqim)² oniy oqimning ±1% (ixtiyoriy: ±0,5%
gacha)
Ommaviy oqimning takrorlanishi bir lahzali oqimning ± 0,25%
Zichlik
Suyuqlik zichligi diapazoni oniy oqimning ±0,25%
Zichlik aniqligi² ±1,0 kg/m³, ±0,001 g/sm³
Zichlikning takrorlanishi ±0,5 kg/m³, ±0,0005 g/sm³
Harorat
Jarayon harorati oralig'i -50 °C … +250 °C
Variant -196 °C … +55 °C

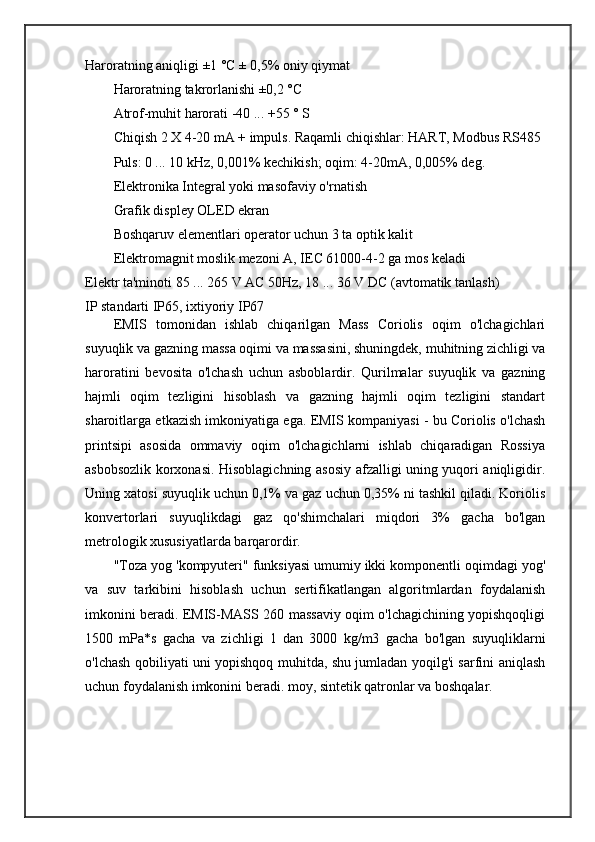

Haroratning aniqligi ±1 °C ± 0,5% oniy qiymat
Haroratning takrorlanishi ±0,2 °C
Atrof-muhit harorati -40 ... +55 ° S
Chiqish 2 X 4-20 mA + impuls. Raqamli chiqishlar: HART, Modbus RS485
Puls: 0 ... 10 kHz, 0,001% kechikish; oqim: 4-20mA, 0,005% deg.
Elektronika Integral yoki masofaviy o'rnatish
Grafik displey OLED ekran
Boshqaruv elementlari operator uchun 3 ta optik kalit
Elektromagnit moslik mezoni A, IEC 61000-4-2 ga mos keladi
Elektr ta'minoti 85 ... 265 V AC 50Hz, 18 ... 36 V DC (avtomatik tanlash)
IP standarti IP65, ixtiyoriy IP67
EMIS tomonidan ishlab chiqarilgan Mass Coriolis oqim o'lchagichlari
suyuqlik va gazning massa oqimi va massasini, shuningdek, muhitning zichligi va
haroratini bevosita o'lchash uchun asboblardir. Qurilmalar suyuqlik va gazning
hajmli oqim tezligini hisoblash va gazning hajmli oqim tezligini standart
sharoitlarga etkazish imkoniyatiga ega. EMIS kompaniyasi - bu Coriolis o'lchash
printsipi asosida ommaviy oqim o'lchagichlarni ishlab chiqaradigan Rossiya
asbobsozlik korxonasi. Hisoblagichning asosiy afzalligi uning yuqori aniqligidir.
Uning xatosi suyuqlik uchun 0,1% va gaz uchun 0,35% ni tashkil qiladi. Koriolis
konvertorlari suyuqlikdagi gaz qo'shimchalari miqdori 3% gacha bo'lgan
metrologik xususiyatlarda barqarordir.
"Toza yog 'kompyuteri" funksiyasi umumiy ikki komponentli oqimdagi yog'
va suv tarkibini hisoblash uchun sertifikatlangan algoritmlardan foydalanish
imkonini beradi. EMIS-MASS 260 massaviy oqim o'lchagichining yopishqoqligi
1500 mPa*s gacha va zichligi 1 dan 3000 kg/m3 gacha bo'lgan suyuqliklarni
o'lchash qobiliyati uni yopishqoq muhitda, shu jumladan yoqilg'i sarfini aniqlash
uchun foydalanish imkonini beradi. moy, sintetik qatronlar va boshqalar.

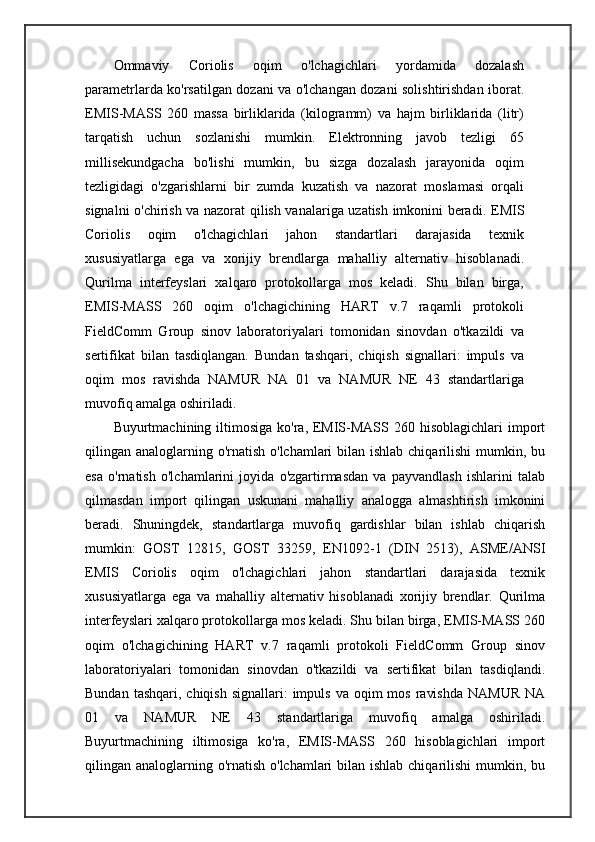

Ommaviy Coriolis oqim o'lchagichlari yordamida dozalash
parametrlarda ko'rsatilgan dozani va o'lchangan dozani solishtirishdan iborat.
EMIS-MASS 260 massa birliklarida (kilogramm) va hajm birliklarida (litr)
tarqatish uchun sozlanishi mumkin. Elektronning javob tezligi 65
millisekundgacha bo'lishi mumkin, bu sizga dozalash jarayonida oqim
tezligidagi o'zgarishlarni bir zumda kuzatish va nazorat moslamasi orqali
signalni o'chirish va nazorat qilish vanalariga uzatish imkonini beradi. EMIS
Coriolis oqim o'lchagichlari jahon standartlari darajasida texnik
xususiyatlarga ega va xorijiy brendlarga mahalliy alternativ hisoblanadi.
Qurilma interfeyslari xalqaro protokollarga mos keladi. Shu bilan birga,
EMIS-MASS 260 oqim o'lchagichining HART v.7 raqamli protokoli
FieldComm Group sinov laboratoriyalari tomonidan sinovdan o'tkazildi va
sertifikat bilan tasdiqlangan. Bundan tashqari, chiqish signallari: impuls va
oqim mos ravishda NAMUR NA 01 va NAMUR NE 43 standartlariga
muvofiq amalga oshiriladi.
Buyurtmachining iltimosiga ko'ra, EMIS-MASS 260 hisoblagichlari import
qilingan analoglarning o'rnatish o'lchamlari bilan ishlab chiqarilishi mumkin, bu
esa o'rnatish o'lchamlarini joyida o'zgartirmasdan va payvandlash ishlarini talab
qilmasdan import qilingan uskunani mahalliy analogga almashtirish imkonini
beradi. Shuningdek, standartlarga muvofiq gardishlar bilan ishlab chiqarish
mumkin: GOST 12815, GOST 33259, EN1092-1 (DIN 2513), ASME/ANSI
EMIS Coriolis oqim o'lchagichlari jahon standartlari darajasida texnik
xususiyatlarga ega va mahalliy alternativ hisoblanadi xorijiy brendlar. Qurilma
interfeyslari xalqaro protokollarga mos keladi. Shu bilan birga, EMIS-MASS 260
oqim o'lchagichining HART v.7 raqamli protokoli FieldComm Group sinov
laboratoriyalari tomonidan sinovdan o'tkazildi va sertifikat bilan tasdiqlandi.
Bundan tashqari, chiqish signallari: impuls va oqim mos ravishda NAMUR NA
01 va NAMUR NE 43 standartlariga muvofiq amalga oshiriladi.
Buyurtmachining iltimosiga ko'ra, EMIS-MASS 260 hisoblagichlari import
qilingan analoglarning o'rnatish o'lchamlari bilan ishlab chiqarilishi mumkin, bu

esa o'rnatish o'lchamlarini joyida o'zgartirmasdan va payvandlash ishlarini talab

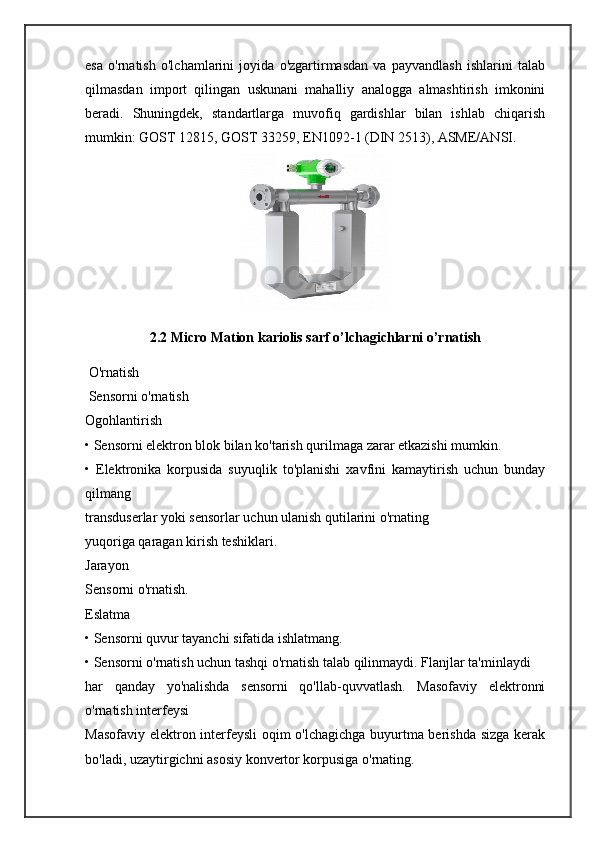

qilmasdan import qilingan uskunani mahalliy analogga almashtirish imkonini
beradi. Shuningdek, standartlarga muvofiq gardishlar bilan ishlab chiqarish
mumkin: GOST 12815, GOST 33259, EN1092-1 (DIN 2513), ASME/ANSI.
2.2 Micro Mation kariolis sarf o’lchagichlarni o’rnatish
O'rnatish
Sensorni o'rnatish
Ogohlantirish
• Sensorni elektron blok bilan ko'tarish qurilmaga zarar etkazishi mumkin.
• Elektronika korpusida suyuqlik to'planishi xavfini kamaytirish uchun bunday
qilmang
transduserlar yoki sensorlar uchun ulanish qutilarini o'rnating
yuqoriga qaragan kirish teshiklari.
Jarayon
Sensorni o'rnatish.
Eslatma
• Sensorni quvur tayanchi sifatida ishlatmang.
• Sensorni o'rnatish uchun tashqi o'rnatish talab qilinmaydi. Flanjlar ta'minlaydi
har qanday yo'nalishda sensorni qo'llab-quvvatlash. Masofaviy elektronni
o'rnatish interfeysi
Masofaviy elektron interfeysli oqim o'lchagichga buyurtma berishda sizga kerak
bo'ladi, uzaytirgichni asosiy konvertor korpusiga o'rnating.

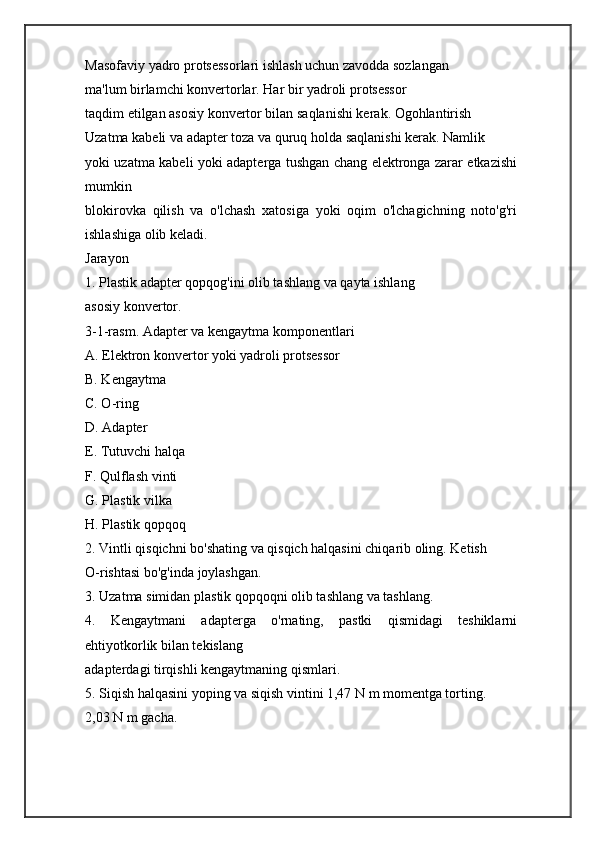

Masofaviy yadro protsessorlari ishlash uchun zavodda sozlangan
ma'lum birlamchi konvertorlar. Har bir yadroli protsessor
taqdim etilgan asosiy konvertor bilan saqlanishi kerak. Ogohlantirish
Uzatma kabeli va adapter toza va quruq holda saqlanishi kerak. Namlik
yoki uzatma kabeli yoki adapterga tushgan chang elektronga zarar etkazishi
mumkin
blokirovka qilish va o'lchash xatosiga yoki oqim o'lchagichning noto'g'ri
ishlashiga olib keladi.
Jarayon
1. Plastik adapter qopqog'ini olib tashlang va qayta ishlang
asosiy konvertor.
3-1-rasm. Adapter va kengaytma komponentlari
A. Elektron konvertor yoki yadroli protsessor
B. Kengaytma
C. O-ring
D. Adapter
E. Tutuvchi halqa
F. Qulflash vinti
G. Plastik vilka
H. Plastik qopqoq
2. Vintli qisqichni bo'shating va qisqich halqasini chiqarib oling. Ketish
O-rishtasi bo'g'inda joylashgan.
3. Uzatma simidan plastik qopqoqni olib tashlang va tashlang.
4. Kengaytmani adapterga o'rnating, pastki qismidagi teshiklarni
ehtiyotkorlik bilan tekislang
adapterdagi tirqishli kengaytmaning qismlari.
5. Siqish halqasini yoping va siqish vintini 1,47 N m momentga torting.
2,03 N m gacha.

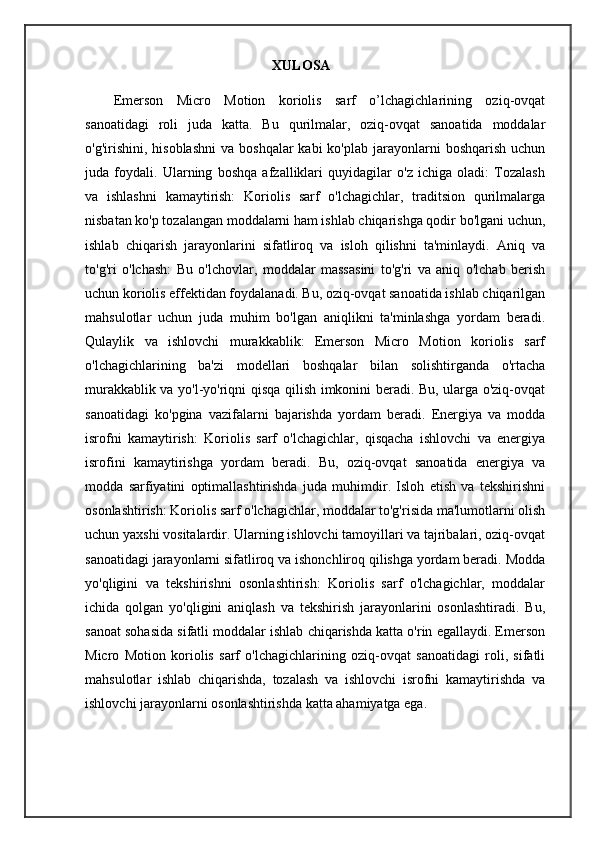

XULOSA
Emerson Micro Motion koriolis sarf o’lchagichlarining oziq-ovqat
sanoatidagi roli juda katta. Bu qurilmalar, oziq-ovqat sanoatida moddalar
o'g'irishini, hisoblashni va boshqalar kabi ko'plab jarayonlarni boshqarish uchun
juda foydali. Ularning boshqa afzalliklari quyidagilar o'z ichiga oladi: Tozalash
va ishlashni kamaytirish: Koriolis sarf o'lchagichlar, traditsion qurilmalarga
nisbatan ko'p tozalangan moddalarni ham ishlab chiqarishga qodir bo'lgani uchun,
ishlab chiqarish jarayonlarini sifatliroq va isloh qilishni ta'minlaydi. Aniq va
to'g'ri o'lchash: Bu o'lchovlar, moddalar massasini to'g'ri va aniq o'lchab berish
uchun koriolis effektidan foydalanadi. Bu, oziq-ovqat sanoatida ishlab chiqarilgan
mahsulotlar uchun juda muhim bo'lgan aniqlikni ta'minlashga yordam beradi.
Qulaylik va ishlovchi murakkablik: Emerson Micro Motion koriolis sarf
o'lchagichlarining ba'zi modellari boshqalar bilan solishtirganda o'rtacha
murakkablik va yo'l-yo'riqni qisqa qilish imkonini beradi. Bu, ularga o'ziq-ovqat
sanoatidagi ko'pgina vazifalarni bajarishda yordam beradi. Energiya va modda
isrofni kamaytirish: Koriolis sarf o'lchagichlar, qisqacha ishlovchi va energiya
isrofini kamaytirishga yordam beradi. Bu, oziq-ovqat sanoatida energiya va
modda sarfiyatini optimallashtirishda juda muhimdir. Isloh etish va tekshirishni
osonlashtirish: Koriolis sarf o'lchagichlar, moddalar to'g'risida ma'lumotlarni olish
uchun yaxshi vositalardir. Ularning ishlovchi tamoyillari va tajribalari, oziq-ovqat
sanoatidagi jarayonlarni sifatliroq va ishonchliroq qilishga yordam beradi. Modda
yo'qligini va tekshirishni osonlashtirish: Koriolis sarf o'lchagichlar, moddalar
ichida qolgan yo'qligini aniqlash va tekshirish jarayonlarini osonlashtiradi. Bu,
sanoat sohasida sifatli moddalar ishlab chiqarishda katta o'rin egallaydi. Emerson
Micro Motion koriolis sarf o'lchagichlarining oziq-ovqat sanoatidagi roli, sifatli
mahsulotlar ishlab chiqarishda, tozalash va ishlovchi isrofni kamaytirishda va
ishlovchi jarayonlarni osonlashtirishda katta ahamiyatga ega.

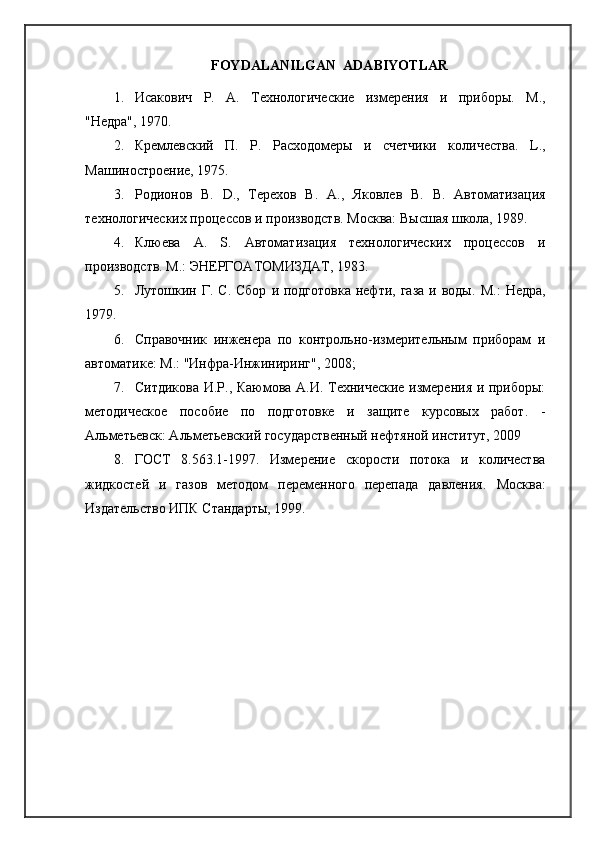

FOYDALANILGAN ADABIYOTLAR
1. Исакович Р. А. Технологические измерения и приборы. M .,
"Недра", 1970.
2. Кремлевский П. P . Расходомеры и счетчики кNичества. L .,
Машиностроение, 1975.
3. Родионов В. D ., Терехов В. A ., Яковлев В. B . Автоматизация
технNогических процессов и производств. Москва: Высшая шкNа, 1989.
4. Клюева А. S . Автоматизация технNогических процессов и
производств. M .: ЭНЕРГОАТОМИЗДАТ, 1983.
5. Лутошкин Г. С. Сбор и подгIовка нефти, газа и воды. M .: Недра,
1979.
6. Справочник инженера по контрNьно-измерительным приборам и
автоматике: М.: "Инфра-Инжиниринг", 2008;
7. Ситдикова И. P ., Каюмова А.И. Технические измерения и приборы:
методическое пособие по подгIовке и защите курсовых рабI. -
Альметьевск: Альметьевский государственный нефтянA институт, 2009
8. ГОСТ 8.563.1-1997. Измерение скорости пIока и кNичества
жидкостей и газов методом переменного перепада давления. Москва:
Издательство ИПК Стандарты, 1999.

Sarf o’lchash tizimlari

Купить
